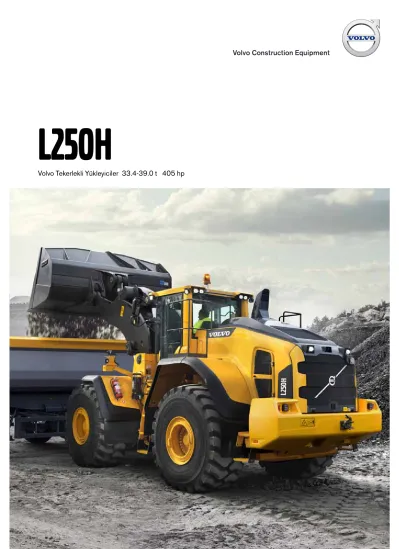

Volvo Tekerlekli Yükleyiciler 33.4-39.0 t 405 hp
L250H
Volvo Trucks Renault Trucks
Bir performans tutkusu
Volvo Construction Equipment firması olarak, anlam katmak için buradayız. Verimliliği artıran ürün ve hizmetler geliştirerek, sektörün önde gelenleri için maliyetleri
azaltabileceğimizden ve karlılığı artırabileceğimizden eminiz.
Volvo grubunun bir parçası olarak, daha akıllı çalışmalar yürütmenize yardımcı olacak yenilikçi çözümler sunma konusunda tutkuluyuz.
Daha fazlasını yapmanıza yardımcı olabiliriz.
Daha azıyla daha çok iş yapmak, Volvo Construction Equipment'ın alameti farikasıdır.
Yüksek üretkenlik, uzun süredir düşük enerji tüketimi, kolay kullanım ve dayanıklılıkla birlikte anılmaktadır. Kullanım ömrü maliyetlerini azaltma konusunda, Volvo kendine özgü bir sınıfta yer alır.
İhtiyaçlarınızı karşılamaya yönelik tasarım.
Farklı sanayi uygulamalarının özel gereksinimlerine uyacak çözümler oluşturmaya yönelik sürekli çaba gösterilmektedir. Yenilik denildiğinde genellikle yüksek teknoloji akla gelir, ancak bu her zaman böyle olmak zorunda değildir. Fikirlerimizin bazıları oldukça basittir ve müşterilerimizin iş hayatlarını net bir şekilde ve derinlemesine anlamaya dayalıdır.
180 yılda birçok şey öğrenilir.
Yıllar boyunca Volvo, iş makinelerinin kullanımında çığır açmış çözümler geliştirmiştir.
Başka bir marka, güvenlik konusunda Volvo'dan daha iddialı olamaz. Operatörlerin ve çevrelerindekilerin korunması ve doğaya olan etkimizin minimum seviyeye indirilmesi, ürün tasarım felsefemizi şekillendirmeye devam eden geleneksel değerlerimizdir.
Sizin yanınızdayız.
Volvo markamızı en yetenekli kişilerle destekliyoruz. Volvo, gerçek anlamda küresel, her nerede olursa olsun müşterilerine hızla ve etkili bir şekilde destek sunmaya hazır, küresel bir firmadır.
Performans konusunda tutkuluyuz.
Mack Trucks UD Trucks Volvo Buses Volvo Construction Equipment
Volvo Penta Volvo Financial Services
3
OptiShift
Volvo’nun OptiShift teknolojisi, firmanın patentli Frenle Geri Dönüş (Reverse By Braking, RBB) teknolojisini birinciden dördüncü vitese kadar kullanılabilen kilitlemeyle bir araya getirerek tüm uygulamalarda üretkenliği ve verimi artırır. Kilitleme, motor ve şanzıman arasında doğrudan tahrik oluşturmakta, tork konverterindeki güç kayıplarını gidermekte ve yakıt tüketimini %18 kadar azaltmaktadır.
Verimli çalışma
Yenilikçilik, Volvo Construction Equipment'ın temelini oluşturur. Ekipmanın daha az yakıt tüketmesini sağlamak, zararlı gaz salınımını ve çevreye olumsuz etkisini azaltmak için mühendislerimiz zekice yenilikler ortaya koymaktadır. Lastikli yükleyicilerin yakıt tüketimini %18'e kadar azaltan ve performansını artıran benzersiz OptiShift teknolojisi bunun örneklerinden biridir.
Ekonomi pedalı
Volvo'nun benzersiz ekonomi pedalı, gaz pedalının aşırı kullanıldığı ve motor devrinin ekonomik çalışma aralığının dışına çıkmaya yaklaştığı durumlarda mekanik geri itme gücü uygular. Bu, operatörün gaza daha az yüklenmesini sağlayarak yakıt tüketimini düşürür.
Frenle Geri Dönüş (Reverse By Braking, RBB)
RBB, kısa döngüler ya da kamyona yükleme yapmak için idealdir.
Operatör yön değiştirdiğinde, Volvo patentli RBB fonksiyonu yükleyicinin yönünü algılar ve servis frenlerini otomatik olarak uygulayarak makineyi yavaşlatır. Bu yakıt verimini ve operatörün konforunu artırır, aynı zamanda makinenin kullanım ömrünü uzatır.
Akıllı hidrolik
Volvo'nun yük sensörlü hidrolik sistemi, yakıt tasarrufu sağlayan Volvo motoruyla birlikte elektrikli fonksiyonlar için isteğe göre güç sağlayarak verimi artırır ve yakıt tüketimini düşürür. Sistem, daha kısa döngü süreleri için hızlı tepki sağlarken, hem yükün hem de ataçmanın üstün kontrolüyle sorunsuz çalışma sunar.
5
Tam yüklü
Volvo'nun yeni L250H makinesi, taş ocaklarında, agregalar ile ilgili çalışmalarda, madenlerdeki çalışmalarda ve ağır altyapı uygulamalarında verimliliği ve karlılığı artırmak için tasarlanmıştır ve yüksek üretim düzeyi sağlar. Bu ağır hizmet makinesiyle kısa döngü süreleri, yüksek koparma kuvveti ve mükemmel kontrol elde edin.
Z çubuğu bağlantı sistemi
Volvo'nun kendini ispatlamış Z çubuğu bağlantı sistemi, sert malzemelerde güçlü ve etkili kazma için yüksek koparma kuvveti sağlar.
Yüksek kaldırma kapasitesi, tam dolu kepçelerin maksimum yüksekliğe kaldırılmasını sağlar. Yüksek hidrolik hızları sayesinde kısa yükleme süreleri elde edilir, böylece en zorlu ortamlarda dahi verimlilik artar.
Bom Süspansiyon Sistemi
Opsiyonel Bom Süspansiyon Sistemi (BSS), engebeli zeminlerde çalışırken ortaya çıkan şokları emerek ve sekmeleri ve kepçeden malzeme dökülmesini azaltarak verimliliği %20'ye kadar artırır. Böylece daha hızlı ve konforlu çalışma sağlanır ve makinenin ömrü uzar.
Volvo kepçe tasarımı
Volvo kepçeleri, Volvo tekerlekli yükleyicilerinin ayrılmaz birer parçası olarak geliştirilmiş ve üretilmiştir. Sonuç olarak, bu ikili birbiriyle mükemmel uyumludur ve sağlam ve güvenilir bir ünite halinde ahenkle çalışarak maksimum üretkenlik ve uzun kullanım ömrü sunar.
Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, birlikte kusursuz bir uyum içinde çalışacak şekilde üretilmiştir. Volvo tasarımı en uygun performans, yüksek verimlilik, düşük yakıt tüketimi ve üstün güvenilirlik sağlaması için zorlu testlere tabi tutulmuştur. Bu köklü ve kendini ispatlamış teknoloji, Volvo tarafından 40 yıldır üretilmektedir ve tamamen firma içinde üretilen bileşen ve parçalardan oluşur.
Ağır hizmet uygulamalarının üstesinden gelecek güçlü, sağlam ve güvenilir bir lastikli yükleyici arıyorsanız L250H modelinden başkasını düşünmenize gerek yoktur. Üstün bir Volvo motoruyla donatılmış bu güçlü makine, çalışmanızı optimize etmek için ihtiyaç duyduğunuz gücü ve güvenilirliği sağlar.
Ağır görevler için ağır hizmet
İstenildiğinde soğutma
Hidrolik olarak çalışan ve elektronik olarak kontrol edilen soğutma fanı, hayati önem taşıyan bileşenlerin sıcaklığını kontrol eder. Yalnızca gerektiğinde otomatik olarak devreye girerek, yakıt tüketimini ve gürültüyü azaltır. Fonksiyonun standart olarak ters çevrilebilmesi ve böylece havayı ters yönde üfleyebilmesi, soğutma birimlerinin kendi kendilerini temizlemesini sağlar.
Volvo motoru
Gelişmiş teknolojiye sahip ve onlarca yıllık deneyimle tasarlanmış güçlü Volvo motoru, üstün bir yüksek performans ve düşük yakıt tüketimi sunar. Su soğutmalı turboşarj, motor ömrünü uzatır ve performansı artırır.
Aks yağı sirkülasyonu
Hem ön hem de arka aksta bir aks yağı sirkülasyon özelliği vardır. Bu özellik, aks yağının devridaim yaparak aksın içini soğutmasını, böylece bu parçayı korumasını sağlar. Opsiyonel aks yağı soğutma sistemi aksları soğutur ve yağ değişim aralıklarını uzatabilir.
Contronic ve elektronik sistemler
Makinenin elektronik aksamı, kesintisiz maksimum çalışma süresi için önleyici bakımı ve arıza teşhisini destekler. Su geçirmez konektörler, makinenizin güvenilirliğini korur ve dayanıklılığını artırır.
9
Akıllı servis erişimi
Volvo olarak, sahada zamanın para demek olduğunu biliyoruz. İşte bu nedenle L250H modelinde devrilebilir bir kabin bulunur. Bu işlev, daha uzun çalışmanızı sağlamak için servis ve bakım erişimini önemli ölçüde kolaylaştıran bir özelliktir. Bu, Volvo'nun makinelerine eklediği zaman kazandırıcı birçok özellikten yalnızca biridir. Çalışma sürenizi korumak için Volvo'ya güvenin.
Bakım gerektirmeyen aküler
İki adet, bakım gerektirmeyen, seri olarak bağlanmış 12 volt ağır hizmet aküsü, 24 volt elektrik sistemini besler. Aküler, makinenin sağ tarafında, iyi yalıtılmış bir bölmede bulunur.
Bakım gerektirmeyen arka aks kızakları
Arka aks bakım gerektirmeyen kızaklarla desteklenir ve kullanım ömrü boyunca yağlanma gerektirmeyen yataklar ve burçlar içerdiği için toplam servis maliyetini düşürür, makinenin kesintisiz kullanım süresini ve kullanım ömrünü uzatır. Kızak salınım pimleri, yağın kirlenmesini önlemek için yalıtılmıştır.
Motora erişim
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, kesintisiz maksimum çalışma süresi için motora hızlı ve kolay servis erişimi sağlar.
Gruplandırılmış ve zemin seviyesinde yağlama noktaları Zemin seviyesinde bulunan gruplandırılmış yağlama noktaları, makinenizin servis ve bakımını hızlandırır ve kolaylaştırır. Opsiyonel otomatik yağlama sistemi, makine çalışırken yağlamayı kontrol ederek daha fazla hizmet süresi ve daha düşük bakım gereksinimi sağlar.
Eğilebilir kabin
Kabin, 35º ve 70º derece olmak üzere iki pozisyonda eğilebilir. Kabinin eğilmesi, servis ve bakım erişimini yüksek derecede kolaylaştırarak daha fazla çalışma süresi sağlar ve makine daha uzun süre kullanılabilir. Kabin, manuel olarak çalıştırılan bir hidrolik pompayla devrilir.
Yenilikle yüklü
Volvo kabini
Volvo'nun sektörde lider, sertifikalı ROPS/FOPS kabinleri, ergonomik olarak yerleştirilmiş kumandalar, düşük iç gürültü düzeyleri, titreşim koruması ve bol miktarda saklama alanı sağlar.
Volvo Z çubuğu bağlantı sistemi
Volvo’nun kendini kanıtlamış Z çubuğu bağlantı sistemi, sert malzemelerle çalışırken güçlü ve etkili kepçe dolumu için yüksek bir koparma kuvveti sağlar.
OptiShift
Volvo'nun OptiShift teknolojisi, yakıt tüketimini %18'e kadar düşürür, operatör konforunu artırır ve aktarma organlarındaki yükü azaltır.
Volvo kepçe tasarımı
Volvo kepçeleri, Volvo iş makineleri ile mükemmel uyumludur; birlikte, sağlam ve güvenilir bir ünite halinde ahenkle çalışarak maksimum üretkenlik sunarlar.
Akıllı hidrolik
Volvo'nun yük algılayan hidrolik sistemi, hidrolik işlevlere isteğe göre güç sağlayarak
yakıt tüketimini azaltır. Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, optimize edilmiş performans sağlayacak Bom Süspansiyon Sistemi (BSS)
BSS, engebeli zeminlerde çalışırken ortaya çıkan şokları emerek ve sekmeleri ve kepçeden malzeme dökülmesini azaltarak verimliliği %20'ye kadar artırır.
Tek kollu
Opsiyonel olarak sunulan çok fonksiyonlu kumanda kolu, operatöre bağlantıyı ve sürüşü eş zamanlı ve hassas olarak kontrol etme olanağı sağlar.
Volvo motoru
Volvo motoru, yüksek performans ve düşük yakıt tüketimi sunar. Yenileme otomatik olarak yapılır ve çalışmayı, performansı ve verimliliği kesintiye uğratmaz.
Kolay servis erişimi
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, motor bölümüne hızlı ve kolay servis erişimi sağlar.
Eğilebilir kabin Daha iyi servis ve bakım erişimi için, kabin 35° ve 70°
olmak üzere iki pozisyonda eğilebilir.
Böylelikle daha fazla çalışma zamanı ve daha yüksek makine kullanılabilirliği sağlanır.
13
Volvo kabini
ROPS/FOPS sertifikalı geniş hacimli kabin, ergonomik olarak yerleştirilmiş kumandalar, bol miktarda saklama alanı, üç noktadan bağlantılı emniyet kemerine sahip rahat bir koltuk ve emniyet kemeri uyarısıyla rahat bir çalışma ortamı sunar. Kabin içi gürültünün düşük olması ve titreşime karşı koruma sayesinde operatörler verimli şekilde çalışacaktır.
Konfor verimliliği artırır
Geniş, rahat, güvenli ve sessiz. Bunlar Volvo'nun sektör lideri kabinini tanımlayan sözcüklerden yalnızca birkaçı. En uygun şekilde yerleştirilmiş kumandalar, rahat bir koltuk ve geniş saklama alanıyla operatörlerin bir Volvo makinesinde vardiya boyunca memnun hissedeceğinden ve verimli çalışacağından eminiz.
Görüş alanı
Volvo, karanlıkta çalışırken güvenliği artıracak ve görüş alanını geliştirecek çeşitli seçenekler sunar. Makinenin dış hatları boyunca yerleştirilmiş reflektörler, güvenli giriş ve çıkış için kabini aydınlatan LED giriş lambaları ve makinenin çevresindeki görüş alanını genişletmek için ilave LED çalışma lambaları bu seçenekler arasında yer alır. Makinedeki tüm lambalar, Volvo'nun lamba paketleriyle LED tipindedir. Böylece lambalar daha uzun kullanım sürelerine sahip olur ve enerji tasarrufu sağlanır.
Bilgi paneli
Operatör için ekranda yakıt ve yağ seviyeleri ve uyarı mesajları gibi hayati önem taşıyan bilgiler görüntülenerek optimum çalışma sağlanır. En parlak güneş ışığında dahi kolaylıkla okunabilen bu panel kullanılarak, temel konfigürasyonlar ve testler operatör koltuğundan gerçekleştirilebilir.
Tek kollu kumanda
Kullanım kolaylığı için, opsiyonel olarak sunulan çok fonksiyonlu kumanda kolu, operatöre hidrolik fonksiyonları eş zamanlı ve duyarlı bir şekilde kontrol edebilme imkanı sağlar. Konsolda ileri, geri ve kickdown fonksiyonları da yer almaktadır.
Kabin hava filtresi
Kabin hava girişi, makinede yüksek bir noktada, havanın en temiz olduğu yerde bulunmaktadır. Değiştirilmesi son derece kolay olan ön filtre, hava ana filtreden geçmeden ve nihayetinde kabine girmeden önce, iri taneli tozu ve parçacıkları etkili bir şekilde yakalar. Volvo'nun sektör lideri tasarımı, tozun sürekli olarak uzaklaştırılması için kabin havasının %90'ının ana filtreden tekrar geçirilmesine olanak tanır.
15
İşinize değer katar
Eksiksiz Çözümler
Volvo sizin için doğru çözüme sahiptir. Gelin makinenizin kullanım ömrü boyunca tüm ihtiyaçlarınızı size sağlayalım.
İhtiyaçlarınızı dinleyerek toplam sahip olma maliyetinizi azaltabilir ve gelirinizi koruyabiliriz.
Bir Volvo müşterisi olmak, parmağınızın ucunda eksiksiz bir servis hizmeti olması anlamına gelir.
Volvo, size uzun süreli ortaklık teklif edebilir, hasılatınızı koruyabilir ve kendini işine adamış çalışanlar tarafından sunulan yüksek kaliteli parçaları kullanarak eksiksiz müşteri çözümleri sağlayabilir. Volvo, yatırımınızdan sağlayacağınız pozitif dönüşü artırmaya ve çalışma süresini maksimum seviyeye yükseltmeye kararlıdır.
Orijinal Volvo Parçaları
Bizi ön plana çıkaran, detaylara verdiğimiz önemdir. Bu onaylanmış kavram, makinenizin geleceğinde mükemmel bir yatırımdır. Makinenin doğru şekilde çalışması ve performansını koruyabilmesi için her parça çok önemli olduğundan, tüm parçalar kapsamlı testlerden geçirilmiş ve onaylanmıştır. Sadece Orijinal Volvo Parçaları'nı kullanarak, makinenizin dünyaca ünlü Volvo kalitesini koruduğundan emin olabilirsiniz.
Servis Ağı
İhtiyaçlarınıza daha hızlı cevap vermek için, Volvo tesislerinden bir Volvo uzmanı yolda. Volvo'nun teknisyenlerinden, atölyelerinden ve bayilerinden oluşan geniş bir altyapıya sahip olan servis ağı, yerel bilgiler ile küresel deneyimi bir araya getirerek size tam destek sunar.
CareTrack
CareTrack, size zaman ve para kazandırmak için tasarlanmış çok çeşitli makine bilgilerine erişmenizi sağlar. Yakıt masrafını azaltın, makine ve operatör performansını optimize edin ve kesintisiz çalışmayı maksimize etmek için servis ve bakımı proaktif olarak yönetin.
17 Müşteri Bakım Anlaşmaları
Müşteri Bakım Anlaşmaları yelpazesinde, önleyici bakım, toplam onarım ve çeşitli çalışma hizmetleri sunulur. Volvo, makine kullanımını ve durumunu izlemek için en yeni teknolojileri kullanarak karlılığınızı artırma önerilerinde bulunur.
Müşteri Bakım Anlaşmaları ile, servis maliyetlerinizi kontrol altında tutabilirsiniz.
17
Ayrıntılarıyla Volvo L250H
Motor
V-ACT Stage IIIA, 13 litre, 6 silindirli, silindir başına 4 valfli, düz turboşarjlı dizel motor, üstten eksantrik mili ve elektronik olarak kontrol edilen birim enjektörleri. Motorda ıslak, değiştirilebilir silindir gömlekleri ve değiştirilebilir supap kılavuzları ile supap yuvaları bulunmaktadır. Gaz uygulamaları, gaz pedalından veya opsiyonel el gazından elektrikli olarak iletilir.
Hava Temizleme: 2 aşamalı.
Soğutma sistemi: Hidrostatik, elektronik kontrollü fan ve havadan havaya tipte ara soğutucu.
Motor D13E
Maksimum güç d/s
(d/dk) 25.0 (1 500)
SAE J1995 brüt kW / hp 298 / 405
ISO 9249, SAE J1349 net kW / hp 296 / 402
Maksimum tork d/s
(d/dk) 18.3 (1 100)
SAE J1995 brüt Nm 2 231
ISO 9249, SAE J1349 Nm 2 220
Ekonomik çalışma aralığı d/dk 800 - 1 600
Silindir hacmi l 12,8
Elektrik sistemi
Merkezi uyarı sistemi: Merkezi uyarı sistemi ve uyarı sesi içeren Contronic elektrik sistemi, şu işlevleri gerçekleştirir: - Büyük motor arızası - Düşük direksiyon sistemi basıncı - Aşırı devir uyarı motoru - İletişim kesintisi (bilgisayar arızası) Aşağıdaki fonksiyonlar için vites seçiliyken merkezi uyarı lambası ve uyarı sesi. - Düşük motor yağı basıncı - Yüksek motor yağı sıcaklığı - Yüksek turboşarj sıcaklığı - Düşük soğutma suyu seviyesi - Yüksek soğutma suyu sıcaklığı - Yüksek yağ karteri basıncı - Düşük şanzıman yağı basıncı - Yüksek şanzıman yağı sıcaklığı - Düşük fren basıncı - Park freni devrede - Fren şarj arızası - Düşük hidrolik yağı seviyesi - Yüksek hidrolik yağı sıcaklığı - Seçili viteste aşırı devir — Ön ve arka aksta yüksek fren soğutma yağı sıcaklığı.
Voltaj V 24
Aküler V 2 x 12
Akü kapasitesi Ah 2 x 170
Soğuk marş kapasitesi, yaklaşık A 1 000
Alternatör derecesi W/A 2 280 / 80
Marş motoru gücü kW 7
140 160 180 200 220 240 260 280 300 320 340
1 000
800 1 200 1 400 1 600 1 800 2 000
800 1 000 1 200 1 400 1 600 1 800 2 000 2 200 Güç
kW
Güç Tork
Tork Ekonomik çalışma aralığı Nm
Fren sistemi
Servis freni: Azot içeren akümülatörlerle Volvo çift devreli sistem.
Dışarıya monte edilmiş, hidrolik olarak çalışan, tamamen yalıtılmış yağ sirkülasyonu ile soğutmalı ıslak disk frenler. Operatör gösterge panelindeki bir anahtarı kullanarak fren yaparken, kavramanın otomatik olarak ayrılmasını seçebilir.
Park freni: Şanzımana entegre edilmiş, tamamen yalıtımlı, ıslak çok diskli fren. Yay kuvveti ile uygulanır ve gösterge panelindeki bir anahtarla elektrohidrolik olarak çalıştırılır.
İkinci fren: Şarjlı akümülatörler ile çiftli fren devreleri. Bir devre veya park freni, tüm güvenlik gereklerini karşılamaktadır.
Standart: Fren sistemi, ISO 3450 gereklerine uygundur.
Tekerlek başına fren diski sayısı, ön/arka 1/1
Akümülatörler l 2 x 1,0 + 1 x 0,5
Aktarma organları
Tork konverteri: Tek kademe.
Şanzıman: Tek kol kontrollü Volvo grup mili şanzımanı. Darbe Genlik Modülasyonlu (PWM) vitesler arasında hızlı ve yumuşak geçiş. Kilitli tork konverteri.
Şanzıman: Volvo Automatic Power Shift (Otomatik Şanzıman) (APS), tam otomatik 1-4 vites değiştirme ve OTOMATİK dahil 4 farklı vites değiştirme programlı mod seçici.
Akslar: Planet tipi göbek redüksiyonu ve nodül tipi demir aks muhafazasıyla tamamen yüzer Volvo aks milleri. Ön aks sabit ve arka aks salınımlıdır. Ön aksta %100 diferansiyel kilidi bulunur.
Şanzıman Volvo HTL 222C
2.094:1
Maksimum hız, ileri/
geri
1. vites km/h 7
2. vites km/h 11.5
3. vites km/h 24.5
4. vites km/h 38
Ölçülen lastikler 29.5R25 L4
Ön aks/arka aks AWB 50B / 41
Arka aks salınımı ± ° 15
15° salınımda yerden yükseklik mm 600
Kabin
Göstergeler: Önemli tüm bilgiler, operatörün görüş alanında merkezi olarak konumlandırılmıştır. Contronic izleme sistemi ekranı.
Isıtıcı ve buz çözücü: Temiz hava filtreli ısıtıcı bobin ve otomatik ve 11 devirli fan. Tüm cam bölgeleri için buz çözücü hava menfezleri.
Operatör koltuğu: Ayarlanabilir süspansiyon ve toplanabilen emniyet kemeri ile operatör koltuğu. Koltuk arka duvar ile zeminde yer alan destekler üzerine monte edilmiştir. Toplanabilen emniyet kemerinden meydana gelen kuvvetler, koltuk kızakları tarafından emilir.
Standart: Kabin ROPS (ISO 3471), FOPS (ISO 3449) uyarınca test edilmiş ve onaylanmıştır. Kabin ISO 6055 (“Operatör Yukarıdan Koruma - Endüstriyel kamyonlar”) ve SAE J386 (“Operatör Güvenlik Sistemi”) gereksinimlerini karşılar.
ISO 6396/SAE J2105'e göre kabin içi ses seviyesi
LpA dB(A) 70
ISO 6395/SAE J2104'e göre dış ses seviyesi
LwA dB(A) 109
Havalandırma m3/dk 9
Isıtma kapasitesi kW 16
Klima (opsiyonel) kW 7,5
Kaldırma kolu sistemi Z-bar
Kaldırma silindirleri 2
Silindir çapı mm 190
Piston kolu çapı mm 100
Strok mm 873
Eğim silindiri 1
Silindir çapı mm 220
Piston kolu çapı mm 120
Strok mm 570
Direksiyon sistemi
Direksiyon sistemi: Yüke duyarlı hidrostatik mafsallı direksiyon.
Sistem kaynağı: Direksiyon sistemi, değişken silindir hacimli yük algılamalı aksiyal pompadan daha öncelikli olarak beslenir.
Direksiyon silindirleri: İki adet, çift etkili silindir.
Silindir çapı mm 100
Rot çapı mm 60
Strok mm 525
Çalışma basıncı MPa 21.0 ± 0.35
Maksimum akış l/min 202
Maksimum artikülasyon ± ° 37
Servis
Servis erişimi: Geniş ve açılması kolay kaput, tüm motoru kaplar ve elektrikle çalıştırılır. Sıvı filtreleri ve bileşen havalandırma filtreleri uzun servis aralıklarını desteklemektedir. Sorun giderme işlemlerini kolaylaştırmak için verileri izleme, kaydetme ve inceleme imkanı.
Yakıt deposu l 366
Motor soğutma suyu l 55
Hidrolik yağ deposu l 226
Şanzıman yağı l 48
Motor yağı l 50
Ön/arka aks yağı l 78 / 80
Hidrolik sistem
Sistem kaynağı: İki adet değişken deplasmanlı aksiyal pistonlu pompa. Direksiyon sistemi her zaman önceliklidir.
Valfler: Çift yönlü 2 makaralı valf. Ana valf 2 makaralı bir pilot valf tarafından kontrol edilir.
Kaldırma fonksiyonu: Valfin üç konumu vardır; kaldırma, tutma ve indirme. İndüktif/manyetik otomatik bom açılıp kapatılabilir ve maksimum erişim ile tam kaldırma yüksekliği arasındaki herhangi bir konuma ayarlanabilir.
Devirme fonksiyonu: Valfin üç işlevi vardır; geri alma, tutma ve boşaltma. İndüktif/manyetik otomatik devirme, istenen kepçe açısına ayarlanabilir.
Silindirler: Tüm fonksiyonlar için çift etkili silindirler.
Filtre: 10 mikron (mutlak) filtre kartuşu aracılığıyla tam akışlı filtreleme.
Maksimum çalışma basıncı, pompa 1 MPa 29,0 ± 0,5
Akış l/min 252
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Maksimum çalışma basıncı, pompa 2 MPa 31,0 ± 0,5
Akış l/min 202
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Maksimum çalışma basıncı, pompa 3 MPa 25,0 ± 0,5
Akış l/min 83
- MPa 10
motor devri r/s(r/min) 32 (1 900)
Pilot sistemi MPa 3,2 - 4,0
Döngü süreleri
Kaldırma s 7,1
Yatırma s 1,9
İndirme, boş s 4,1
Toplam döngü süresi s 13,1
19
Lastikler L250H: 29.5 R25 L4
Standart bom Uzun bom
A mm 9 490 9 800
B mm 7 530 7 800
C mm 3 750 3 750
D mm 540 540
E mm 1 790 1 890
F mm 3 740 3 730
F1 mm 3 630 3 630
F2 mm 2 850 2 840
G mm 2 132 2 133
H mm 3 140 3 490
J mm 4 340 4 700
K mm 4 640 5 000
L mm 6 330 6 680
M mm 1 670 1 640
N mm 2 340 2 610
O ° 62 57
P2 ° 45 45
P ° 47 47
R ° 41 43
R1 ° 48 51
S ° 75 81
S1 ° 42 46
T mm 129 197
U* mm 540 620
V mm 3 580 3 580
X mm 2 400 2 400
Y mm 3 170 3 170
Z mm 3 940 4 150
a1 mm 15 860 16 060
a2 mm 7 110 7 110
a3 mm 3 950 3 950
a4 ° 37 37
* Taşıma pozisyonu SAE Kepçe: 5,7 m3 STE P T SEG
Teknik özellikler
Geçerli olan yerlerde teknik özellikler ve boyutlar, ISO 7131, SAE J732, ISO 7546, SAE J742, ISO 14397 ve SAE J818 standartlarına uygundur.
6,1 m3 L250H
6,9 m3
5,7 m3 6,5 m3 6,4 m3 5,6 m3 5,5 m3 6,0 m3
6,1 m3
5,7 m3
5,5 m3 10,2 m3
10,2 m3 Genel AmaçTaşHafif malzemeHafif malzemeYeniden taşımaGenel AmaçTaşYeniden taşıma
Standart bomUzun bom
Bom tipi
Kepçe dolumu
Malzeme yoğunluğu (t/m3) Kepçe
tipi ISO/SAE
Kepçe hacmi
Kepçe dolum katsayısını anlama İlave
Kepçe Seçim Tablosu
İşlem gören hacim kepçe doluluğuna göre değişiklik gösterir ve genellikle kepçe- nin ISO/SAE hacminden yüksektir. Tablo, malzeme yoğunluğuna ilişkin optimum kepçe seçimini göstermektedir.
Material Bucket fi ll, % Material density, t/m3
Toprak 110 - 115 1,4 - 1,6
Kil 110 - 120 1,4 - 1,6
Kum 100 - 110 1,6 - 1,9
Çakıl 100 - 110 1,7 - 1,9
Kaya 75 - 100 1,5 - 1,9
Kaya kepçelerinin boyutları, malzeme yoğunluğu yerine en uygun penetrasyon ve doldurma kapasitesi için optimize edilmiştir.
Yardımcı Çalışma Verileri
Standart bom Uzun bom
Lastikler 29.5 R25 L4 29.5 R25 L5 875/65R29 L3 29.5 R25 L5 875/65R29 L3
Lastikler üzerinde genişlik mm 35 95 35 95
Yerden yükseklik mm 40 -10 40 -20
Devirme yükü, tam dönüş kg 1 010 180 930 180
Çalışma ağırlığı kg 1 490 650 1 500 650
L250H
Lastikler 29.5 R25 L4 TEKRAR TAŞIMA GENEL AMAÇLI KAYA*** HAFİF
MALZEME
UZUN BOM*
6.1 m3 STE P BOE
6.9 m3 STE P BOE
5.7 m3 STE P T SEG
6.4 m3 STE P T SEG
6.4 m3 STE P BOE
5.5 m3 STE P T SEG
5.5 m3 SPN P T SEG
6 m3 SPN P T SEG
10.2 m3 LM P
Hacim, yığma ISO/SAE m3 6,1 6,9 5,7 6,4 6,4 5,5 5,5 6,0 10,2 -
%110 dolum faktöründe hacim m3 6,7 7,6 6,3 7,0 7,0 6,1 6,1 6,6 11,2 -
Statik devirme yükü, düz kg 27 590 27 260 25 640 25 370 25 601 26 310 25 790 25 350 24 680 -3 050
35° dönüşte kg 24 520 24 200 22 760 22 500 22 733 23 390 22 860 22 440 21 810 -2 760
tam dönüşte kg 24 170 23 860 22 440 22 180 22 406 23 060 22 530 22 110 21 490 -2 740
Koparma kuvveti kN 311,8 291,0 323,4 298,7 303,9 330,9 277,1 265,2 251,9 -28
A mm 9 230 9 350 9 490 9 600 9 280 9 410 9 740 9 840 9 610 310
E mm 1 560 1 670 1 790 1 890 1 600 1 710 2 020 2 110 1 930 100
H**) mm 3 320 3 230 3 140 3 060 3 280 3 200 2 980 2 910 3 010 350
L mm 6 490 6 610 6 330 6 440 6 440 6 680 6 680 6 740 7 030 350
M**) mm 1 520 1 610 1 670 1 750 1 550 1 620 1 860 1 930 1 770 -30
N**) mm 2 270 2 320 2 340 2 390 2 290 2 320 2 460 2 490 2 390 270
V mm 3 580 3 580 3 580 3 580 3 580 3 580 3 580 3 580 3 700 -
a1 açıklık dairesi mm 15 740 15 800 15 860 15 910 15 760 15 830 16 000 16 040 16 060 -
Çalışma ağırlığı kg 34 560 34 720 33 980 34 120 33 970 34 900 35 280 35 250 34 790 -80
*) 5,7 m3 GP STE P T SEG kepçeyle ölçülmüştür Not: Yalnızca orijinal Volvo ataçmanlar için geçerlidir.
**) Kepçe dişlerine ya da cıvatalı kenara kadar ölçülmüştür.
Kepçe kenarına boşaltma derinliği, 45 derecelik boşaltma açısıyla ölçülmüştür. (Kürek burunlu kepçe 42°’de).
***) 29.5 R25 L5 lastikle ölçülmüştür.
21
STANDART DONANIM Servis ve bakım
Motor yağı uzaktan tahliye ve doldurma Şanzıman yağı uzaktan tahliye ve doldurma Yağlama manifoldları, zeminden erişilebilir Basınç kontrol bağlantıları: şanzıman ve hidrolik, hızlı bağlantılar
Alet kutusu, kilitlenebilir CareTrack
Telematik, 3 yıllık abonelik Motor
Egzoz art işleme sistemi
Üç kademeli hava temizleyici, ön temizleyici, birincil ve ikincil filtre
Emilen hava ön ısıtma Su tutuculu yakıt ön filtresi Yakıt filtresi
Yağ karteri havalandırması yağ tutucusu Egzoz ısı yalıtımı
Harici radyatör hava giriş koruması Elektrik sistemi
24 V, opsiyonel aksesuarlar için önceden kablolanmış
Alternatör 24 V/ 80 A
Çıkarılabilir anahtarlı akü kesme şalteri Yakıt göstergesi
Çalışma sayacı Elektrikli korna Gösterge paneli:
Yakıt seviyesi Şanzıman sıcaklığı Soğutma suyu sıcaklığı Gösterge aydınlatması Aydınlatma:
Uzun ve kısa huzmeli ikili halojen ön farlar Park lambaları
Çift fren lambaları ve arka lambalar Yanıp sönen uyarı lambası fonksiyonlu dönüş
sinyalleri
Halojen çalışma lambaları (2 ön ve 2 arka) Contronic izleme sistemi
Makine verilerinin izlenmesi ve kaydedilmesi Contronic göstergesi
Yakıt tüketimi Ortam sıcaklığı Saat
Uyarı ve gösterge lambaları için test fonksiyonu Fren testi
Test fonksiyonu, maksimum fan devrinde ses şiddeti Uyarı ve gösterge lambaları:
Akü şarjı Park freni Uyarı ve ekran mesajı:
Rejenerasyon
Motor soğutma suyu sıcaklığı Şarj havası sıcaklığı Motor yağı sıcaklığı Motor yağı basıncı Şanzıman yağı sıcaklığı Şanzıman yağı basıncı Hidrolik yağ sıcaklığı Fren basıncı Park freni devrede Fren şarjı
Yön değişiminde devir aşımı Aks yağı sıcaklığı Direksiyon basıncı Yağ karteri basıncı Ataçman kilidi açık Seviye uyarıları:
Yakıt seviyesi Motor yağı seviyesi Motor soğutma suyu seviyesi
Contronic izleme sistemi Şanzıman yağı seviyesi Hidrolik yağı seviyesi Cam yıkama suyu seviyesi
Arıza durumunda motor torkunu azaltma:
Yüksek motor soğutma suyu sıcaklığı Yüksek motor yağı sıcaklığı Düşük motor yağı basıncı Yüksek yağ karteri basıncı Yüksek şarj havası sıcaklığı
Aşağıdaki arızalar halinde motoru rölantiye düşürme fonksiyonu:
Yüksek şanzıman yağı sıcaklığı Şanzıman kavramalarında kayma Arkaplan aydınlatmalı tuş takımı Vites seçiliyken marş kilidi Emniyet Kemeri Uyarısı Aktarma organları
Otomatik Power Shift (Otomatik Şanzıman) Tam otomatik vites değiştirme, 1-4 PWM ile kontrol edilen vites değiştirme Hidrolik kol konsolunda ileri ve geri geçiş Şanzıman yağı seviyesi için gösterge camı Diferansiyeller: Ön, %100 hidrolik dif. kilidi Arka, klasik.
OptiShift Fren sistemi
Çift fren devresi Çift fren pedalı İkincil fren sistemi Elektrikli hidrolik park freni Fren aşınma göstergeleri Kabin
ROPS (ISO 3471), FOPS (ISO 3449) Yatırılabilir kabin
Tek anahtarlı kit kapı/marş Akustik iç kaplama Küllük
Çakmak, 24 V güç çıkışı Kilitlenebilir kapı
Temiz hava girişi ve buz çözücülü kabin ısıtması İki filtreli temiz hava girişi
Otomatik ısı kontrolü Paspas
İkili kabin lambaları İkili iç dikiz aynası İkili dış dikiz aynası Sürgülü cam, sağ taraf Renkli kırılmaz cam
Toplanabilir emniyet kemeri (SAE J386) Ayarlanabilir direksiyon
Saklama bölmesi Evrak cebi Güneşlik İçecek tutucu Ön ve arka cam yıkayıcı Ön ve arka cam silecekleri
Ön ve arka silecekler için fasıla fonksiyonu Hidrolik sistem
Ana valf, hidrolik pilotlu çift etkili 2 mekik Değişken hacimli aksiyal pistonlu pompa (3):
1 Çalışan hidrolik sistem 2 Çalışan hidrolik sistem,
Direksiyon ve fren sistemi 3 Soğutma fanı ve fren sistemi Elektrik-hidrolik servo kontrolleri Elektrikli kol kilidi
Bom, tetikleyici, otomatik Kepçe konumlandırıcı, otomatik Çift yönlü hidrolik silindirleri
Hidrolik yağı seviyesi için gösterge camı Hidrolik yağı soğutucusu
Donanım
Dış donanım Çamurluk, ön ve arka Viskoz kabin bağlantıları
Lastik motor ve şanzıman bağlantıları Açılması kolay motor kaputu Şasi, mafsal kilidi
Aşağıdakiler için hırsızlık kilidi Aküler
Motor bölmesi Radyatör ızgarası Kaldırma gözleri Bağlama gözleri Çekme bağlantısı
Karşı ağırlık, opsiyonel korumalar için önceden delinmiş
OPSİYONEL DONANIM Servis ve bakım
Otomatik yağlama sistemi
Uzun bom için otomatik yağlama sistemi Gres nipeli muhafazaları
Yağ örneği alma valfi
Sistemin yağlanması için yağ doldurma pompası Alet takımı
Bijon anahtarı takımı Motor
Ön hava temizleyici, siklon tip Ön hava temizleyici, yağ banyolu tip Ön hava temizleyici, turbo tip Radyatör korozyon koruması
Radyatör ve hidrolik yağ soğutucusu, korozyon koruması
Motor bloğu ısıtıcısı, 230 V/110 V Hava girişi koruması (ızgara için) Yakıt doldurma süzgeci El gazı kumandası
Maksimum fan devri, sıcak iklim İki yönlü soğutma fanı
İki yönlü soğutma fanı ve aks yağı soğutucusu Yakıt filtresi, ekstra
Yakıt ısıtıcı Elektrik sistemi
Alternatör 120 A, ağır hizmet tipi Hırsızlık önleme sistemi Farlar, solda asimetrik Plaka tutucusu, aydınlatmalı Renkli ekran dahil geri vites kamerası Dikiz aynaları, ayarlanabilir, elektrik ısıtmalı Dikiz aynaları, uzun kol
Dikiz aynaları, ayarlanabilir, elektrik ısıtmalı, uzun kol Azaltılmış fonk. çalışma lambaları, geri viteste Geri vites alarmı
Geri vites uyarı lambası, fl aşör lamba Kısaltılmış far destek braketleri Yan işaret lambaları Döner tepe lambası Çalışma lambaları, ataçmanlar
Ön çalışma lambaları, yüksek yoğunluklu deşarj (HID)
Ön çalışma lambaları, kabin üzerinde, çift Çalışma lambaları ön, ekstra
LED Far
Ön çalışma lambaları, ekstra, 2 LED lamba Ön çalışma lambası, kabin üzerinde, 2 LED lamba Ön çalışma lambası, kabin üzerinde, 4 LED lamba Arka çalışma lambası, kabin üzerinde, 2 LED lamba Arka çalışma lambası, kabin üzerinde, 4 LED lamba
Uzun bom Ön/Arka görüş kamerası
Yağ banyosu ön temizleyicisi
Koltuk seçenekleri OPSİYONEL DONANIM
Elektrik sistemi
Kabinde yan çalışma lambasız, std
Kabinin yanında çalışma lambası, 1 LED lamba Kabinin yanında çalışma lambası, 4 LED lamba Arka çalışma lambası, ızgarada, 2 LED lamba Arka çalışma lambası, ızgarada, 4 LED lamba Çalışma lambası, ön üst far, 2 LED lamba LED arka lambalar
Takviye ile çalıştırma konektörü, NATO Tipi Kabin
Operatör el kitabı yeri Otomatik Klima Kontrolü (ACC) ACC kontrol paneli, Fahrenheit ölçekli Asbest tozundan koruma filtresi Kabin havası temizleyici, siklon tip Karbon filtre
Kabin tavanı, ağır hizmet tipi Koruyucu plaka, kabin altı Yemek kabı tutucu
Operatör koltuğu, Volvo havalı süspansiyon, ağır hizmet tipi, yüksek sırtlık, ısıtmalı, Elservo, CDC için değildir
Operatör koltuğu, Volvo havalı süspansiyon, ağır hizmete uygun, yüksek sırtlık, ısıtmalı, Elservo, CDC için
Kolçak, operatör koltuğu, Volvo, yalnızca sol Kolçak, operatör koltuğu, ISRI, yalnızca sol Operatör koltuğu, ISRI, havalı süspansiyon, ısıtmalı, yüksek sırtlık
Operatör koltuğu, Volvo havalı süspansiyon, ağır hizmet tipi, yüksek sırtlık, ısıtmalı, CDC için değildir Radyo kurulum kiti, 11 amp 12 V çıkış, sol tarafta Radyo kurulum kiti, 11 amp 12 V çıkış, sağ tarafta Radyo kurulum kiti, 20 amp 12 V çıkış
Radyo (AUX, Bluetooth ve USB bağlantısıyla) Subwoofer
Uzaktan kapı açma sistemi Emniyet kemeri, 3”, (genişlik 75 mm) Direksiyon topuzu
Perde, arka camlar Perde, yan camlar Zamanlayıcılı kabin ısıtması Pencere, sürgülü, kapı Üniversal kapı/kontak anahtarı Ön görüş aynası
Kabin ısıtıcı elektrik prizi 240 V Aktarma organları
Diferansiyel kilidi ön %100, arkada sınırlı kaymalı Hız sınırlayıcı, 20 km/h
Hız sınırlayıcı, 30 km/h Hız sınırlayıcı, 40 km/h Tekerlek/aks yalıtım muhafazaları Fren sistemi
Yağ soğutucusu ve filtre, ön ve arka aks Paslanmaz çelik, fren hatları
Hidrolik sistem Bom süspansiyon sistemi
Soğuk iklim kiti, pilot hortumlar ve hidrolik yağ dahil fren akümülatörü
Bom silindiri hortumu ve borusu için muhafazalar Uzun bom için bom silindiri hortumu ve borusu muhafazaları
Hidrolik yağı, biyobozunur, Volvo Hidrolik yağı, yanmaz Hidrolik yağı, sıcak iklim için Elektrohidrolik fonksiyon, 3.
Elektrohidrolik fonksiyon, uzun bom için 3.
Uzun bom için elektrohidrolik servo kontroller Hidrolik Sabit Akış Kontrolü, 3. işlev için düğmeyle Dış donanım
Kabin merdiveni, lastik askılı İptal edilmiş ön çamurluklar
Çamurluk genişletici, 80 serisi lastikler için ön/arka Çamurluk genişletici, 65 serisi lastikler için ön/arka Yangın önleme sistemi
Çamurluklar, tam örtücü, 80 serisi lastikler için arka Çamurluklar, tam örtücü, 65 serisi lastikler için arka Uzun bom
Koruyucu donanım Göbek koruyucu, ön Göbek koruyucu, arka Arka göbek koruyucu, yağ karteri Koruyucu plaka, ağır hizmet tipi, ön şasi Kabin tavanı, ağır hizmet tipi
Ön far koruyucuları Radyatör ızgarası koruyucuları Arka lamba koruyucuları Camlar, yan ve arka koruyucular Ön cam koruyucu
Korozyona karşı koruma, makine gövdesi boyası Korozyona karşı koruma, ataşman braketi boyası Kepçe dişi koruması
Diğer donanımlar CE işareti
Refl ektör etiketler, makine dış hatları Refl ektör etiketler, kabin dış hatları Konfor Sürüş Kontrolü (CDC) Karşı ağırlık, tekrar taşıma Karşı ağırlık, sinyal boyalı, zikzak Otomatik test fonksiyonlu ikincil direksiyon Ses etiketi, AB
Üretim yılı plakası İşaret 50 km/h İşaret, yavaş araç CareTrack, GSM CareTrack, GSM/Uydu Lastikler
29.5 R25 875/65 R29
Her pazarda ürünlerin tamamı mevcut olmayabilir. Sürekli iyileştirme politikamız kapsamında önceden haber vermeksizin teknik özelliklerde ve tasarımlarda değişiklik yapma hakkımız saklıdır. Resimler, standart makine versiyonunda yer almayan, opsiyonel özellikler içeriyor olabilir.
Otomatik yağlama Ekstra yakıt fi ltresi
VOLVO OPSİYONEL DONANIMLARI
Ref. No 20048831_A / Turkish-54 / 2015.10 / WLO / Volvo, Global Marketing
