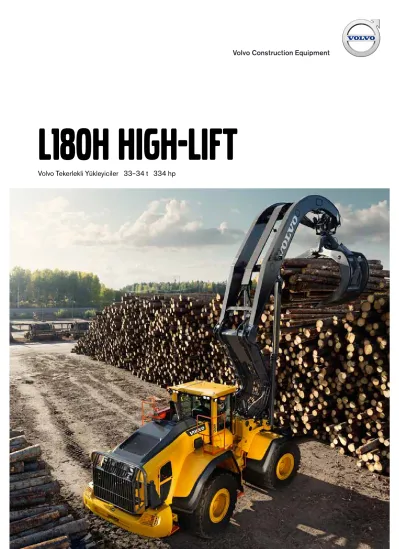

L180H High-Lift
Volvo Tekerlekli Yükleyiciler 33–34 t 334 hp
Performans tutkusu
Volvo Construction Equipment firması olarak, anlam katmak için buradayız. Verimliliği artıran ürün ve hizmetler geliştirerek, sektörün önde gelenleri için maliyetleri
azaltabileceğimizden ve karlılığı artırabileceğimizden eminiz.
Volvo grubunun bir parçası olarak, daha akıllı çalışmalar yürütmenize yardımcı olacak inovatif çözümler sunma konusunda tutkuluyuz.
Daha fazlasını yapmanıza yardımcı olabiliriz
Daha azla daha fazlasını yapmak, Volvo Construction Equipment firmasının alametifarikasıdır.
Yüksek üretkenlik, uzun süredir düşük enerji tüketimi, kolay kullanım ve dayanıklılıkla birlikte anılmaktadır. Kullanım ömrü maliyetlerini azaltma konusunda Volvo kendine özgü bir sınıfta yer alır.
İhtiyaçlarınızı karşılamaya yönelik tasarım
Farklı sanayi uygulamalarının özel gereksinimlerine uyacak çözümler oluşturmaya yönelik sürekli çaba gösterilmektedir. İnovasyon denildiğinde genellikle yüksek teknoloji akla gelir, ancak bu her zaman böyle olmak zorunda değildir. En iyi fikirlerimizin bazıları oldukça basittir;
müşterilerimizin çalışma yaşamlarını daha net ve daha iyi anlama temeline dayanır.
180 yılda birçok şey öğrenilir
Yıllar boyunca Volvo, yapı ekipmanlarının kullanımında çığır açmış çözümler geliştirmiştir.
Başka bir isim güvenlik konusunda Volvo'dan daha iddialı olamaz. Operatörleri ve etraftakileri korumak ve çevreye verdiğimiz etkiyi en aza indirmek, ürün tasarımı felsefemizi şekillendirmeye devam eden geleneksel değerlerimizdir.
Sizin yanınızdayız
Volvo markamızı en yetenekli kişilerle destekliyoruz. Volvo, nerede olurlarsa olsunlar müşterilerini hızlı ve etkili bir şekilde desteklemeye hazır, gerçek anlamda global bir kurumdur.
Performans konusunda tutkuluyuz.
3
Mack Trucks UD Trucks Volvo Buses Volvo Construction
Equipment
Volvo Penta Volvo Financial Services
Volvo high-lift arm system
Increase productivity and maximize your timber yard with Volvo’s superior high-lift arm system – designed for high stacking and long reach. Benefits of the system include quick, safe loading and unloading as well as faster ground speeds when travelling with a load due to excellent stability.
5
Yüksek üretkenlik
L180H HL ve Volvo’nun çeneli kepçe ürün gamıyla daha yükseğe kaldırabilir ve daha uzağa erişebilirsiniz. Tomruk taşımak üzere tasarlanmış bu özel üretim makine, daha yükseğe istifleme yapmanıza ve daha hızlı yüklemenize olanak tanır, böylelikle üretkenlik ve karlılık artırılır. İşlerinizi Volvo ile sorunsuz şekilde gerçekleştirin.
Bom Süspansiyon Sistemi
Standart Bom Süspansiyon Sistemi (BSS), darbeyi emerek ve engebeli zeminde çalışırken oluşan sekmeyi azaltarak üretkenliği artırır. Böylece daha hızlı ve konforlu çalışma sağlanır ve makinenin ömrü uzar.
Tomruk itici
Tomruk itici, üretkenliği ve çalışma etkinliğini üst düzeye çıkarırken yığın yüksekliğini %30’a kadar artırır (1-1,5 m). Daha fazla kereste depolayın ve tomrukları daha da ileri iterek alan kazanın. Rahatlık ve güvenlik için tomruk itici, hidrolik kontrol kollarının önündeki iki basmalı düğmeyle çalıştırılır.
Rotatör birimli çeneli kepçe
Rotatör birimli ve darbe emicili çeneli kepçe, tomrukları yığın ortasına yerleştirirken veya buradan alırken ya da engebeli arazi üzerinde çalışırken kolay kullanım için döndürülebilir ve eğilebilir. Çeneli kepçe eğim silindirinde, sallanmaya etkin şekilde karşı koyan ve yükün daha iyi kontrolünü sağlayan entegre bir titreşim sönümleme işlevi vardır.
Üstün verimlilik
Yeni L180H HL, tomruklarla çalışmaya yönelik Volvo Construction Equipment tarafından tasarlanan özel üretim, yüksek kaldırıcılı bir tekerlekli yükleyicidir. Yenilikçi ve yakıt tasarrufu sağlayan özelliklerle donatılmış olan bu makine, son derece verimli ve üretken bir şekilde çalışır. Bunun bir örneği, Volvo’nun, yakıt tüketimini %18 kadar düşüren ve makine performansını artıran benzeriz OptiShift teknolojisidir.
Akıllı hidrolik
Volvo’nun yük algılayan hidrolik sistemi, hidrolik işlevlere isteğe göre güç sağlayarak yakıt tüketimini azaltır. Güçlü sistemi, daha kısa döngü süreleri için hızlı tepki sağlarken, hem yükün hem de ataşmanın üstün kontrolüyle sorunsuz çalışma sunar.
Ekonomi pedalı
Volvo’nun benzersiz ekonomi pedalı, gaz pedalının aşırı kullanıldığı ve motor devrinin ekonomik çalışma aralığının dışına çıkmaya yaklaştığı durumlarda mekanik geri itme gücü uygular. Bu, operatörün gaza daha az yüklenmesini sağlayarak yakıt tüketimini düşürür.
Frenle Geri Dönüş (Reverse By Braking, RBB)
RBB, kısa döngüler ya da kamyona yükleme yapmak için idealdir.
Operatör yön değiştirdiğinde, Volvo patentli RBB fonksiyonu yükleyicinin yönünü algılar ve servis frenlerini otomatik olarak uygulayarak makineyi yavaşlatır. Bu yakıt verimini ve operatörün konforunu artırır, aynı zamanda makinenin kullanım ömrünü uzatır.
OptiShift
Volvo’nun OptiShift teknolojisi, firmanın patentli Reverse By Braking (Frenle Geri Dönüş) (RBB) teknolojisini ve kilitli tork konverterini bir araya getirmektedir. Kilitleme, motor ve şanzıman arasında doğrudan tahrik oluşturmakta, tork konverterindeki güç kayıplarını gidermekte ve yakıt tüketimini %18 kadar azaltmaktadır.
Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, birlikte kusursuz bir uyum içinde çalışacak şekilde üretilmiştir. Volvo tasarımı en uygun performans, yüksek verimlilik, düşük yakıt tüketimi ve üstün güvenilirlik sağlaması için zorlu testlere tabi tutulmuştur. Bu köklü ve kendini ispatlamış teknoloji, Volvo tarafından 40 yıldır üretilmektedir ve tamamen firma içinde üretilen bileşen ve parçalardan oluşur.
9
Volvo L180H HL ile bütünüyle kaliteyi yaşayacaksınız. Birinci sınıf Volvo motoru da dahil olmak üzere, kendini kanıtlamış ileri seviye teknolojiyi barındıran bu güvenilir makine, uzun ömürlü olacak şekilde üretilmiştir. Üst seviye güvenilirlikle, uzun çalışma sürelerine ulaşmada Volvo’ya güvenin.
Yeni güvenilirlik seviyeleri
Talebe göre soğutma
Hidrolik olarak çalışan ve elektronik olarak kontrol edilen soğutma fanı, hayati önem taşıyan bileşenlerin sıcaklığını kontrol eder. Yalnızca gerektiğinde otomatik olarak devreye girerek, yakıt tüketimini ve gürültüyü azaltır. Fonksiyonun standart olarak ters çevrilebilmesi ve böylece havayı ters yönde üfleyebilmesi, soğutma birimlerinin kendi kendilerini temizlemesini sağlar.
Aks yağı soğutma sistemi
Standart aks yağı soğutma sistemi, aksları soğutur ve yağ değişimi sıklığını azaltarak maksimum çalışma süresi ve daha düşük aksama süresi sağlar.
Volvo motoru
Gelişmiş teknolojiye sahip ve onlarca yıllık deneyimle tasarlanmış güçlü Volvo motoru, üstün bir yüksek performans ve düşük yakıt tüketimi sunar. Su soğutmalı turboşarj, motor ömrünü uzatır ve performansı artırır.
Contronic ve elektronik sistemler
Makinenin elektronik aksamı, kesintisiz maksimum çalışma süresi için önleyici bakımı ve arıza teşhisini destekler. Su geçirmez konektörler, makinenizin güvenilirliğini korur ve dayanıklılığını artırır.
Yenilikçi erişim
L180H HL ile daha fazla çalışma süresi elde edin. Eğimli kabini ve elektrikle çalışan geniş açılı motor kaputu sayesinde, bu makine servis ve bakım kontrollerinin hızlı ve kolay bir şekilde yapılması için tasarlanmıştır. Volvo ile her günden en çok verimi elde edin.
Yağlama sistemi
Standart otomatik yağlama sistemi, makine çalışırken yağlamayı kontrol ederek daha fazla hizmet süresi ve daha düşük bakım gereksinimi sağlar. Operatör, yağlama döngüsünü uygulamaya göre değiştirebilir.
Bakım gerektirmeyen aküler
İki adet, bakım gerektirmeyen, seri olarak bağlanmış 12 volt ağır hizmet aküsü, 24 volt elektrik sistemini besler. Aküler, makinenin sağ tarafında, iyi yalıtılmış bir bölmede bulunur.
Motora erişim
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, kesintisiz maksimum çalışma süresi için motora hızlı ve kolay servis erişimi sağlar.
Pürüzsüz bir çalışma
Arka aks tasarımı ile, maksimum makine çalışma süresinin sağladığı gönül rahatlığının keyfini çıkarın. Yalıtılmış salınım pimleri yatağı, gresi içeride ve kiri dışarıda tutarak bileşenlerin 8,000 saat boyunca greslenmiş olmasını sağlar, böylece genel servis sürelerinden ve maliyetlerinden güvenle tasarruf edebilirsiniz.
Eğilebilir kabin
Kabin iki konumda eğilebilir – 35º ve 70º. Kabinin eğilmesi, servis ve bakım erişimini yüksek derecede kolaylaştırarak daha fazla çalışma süresi sağlar ve makine daha uzun süre kullanılabilir.
Kabin bir hidrolik pompayla eğilir.
Yüksek kaldırma kolu sistemi Volvo’nun yüksek kaldırma kolu sistemi, yüksek istifleme ve uzun erişim için tasarlanmıştır, böylelikle üretkenliği artırmanızı ve kereste deponuzu maksimum kapasiteye çıkarmanızı sağlar.
Rotatör birimli çeneli kepçe Çeneli kepçe eğilebilir ve döndürülebilir, böylelikle kolay yerleştirme sağlanır ve istifteki herhangi bir yerdeki tomruklar alınabilir.
Yangın önleme sistemi
Daha fazla güvenlik için, isteğe bağlı yangın durdurma sisteminde, aşırı ısı saptandığında motorun içinde otomatik olarak etkinleştirilen 16 adede kadar nozül vardır.
OptiShift Volvo’nun OptiShift teknolojisi, yakıt tüketimini %18’e kadar düşürür, operatör konforunu artırır ve aktarma organlarındaki yükü azaltır.
Aktarma organları
İdeal olarak uyumlu tüm Volvo Powertrain ürünleri, optimize edilmiş performans sağlayacak ve kusursuz Bom Süspansiyon Sistemi (BSS)
BSS, engebeli zeminlerde çalışırken ortaya çıkan şokları emerek ve sekmeleri ve kepçeden malzeme dökülmesini azaltarak verimliliği %20’ye kadar artırır.
13 Akıllı hidrolik
Volvo’nun yük algılayan hidrolik sistemi, hidrolik işlevlere isteğe göre güç sağlayarak yakıt tüketimini azaltır.
İki yönlü soğutma fanı Soğutma fanı, bileşenlerin sıcaklığını düzenlemek üzere, yalnızca gerektiğinde otomatik olarak etkinleştirilir. Ters yönde çalışabilmesi, soğutma birimlerinin kendi kendini temizlemesine olanak tanır.
Volvo kabini
Volvo’nun sektörde lider, sertifikalı ROPS/FOPS kabinleri, ergonomik olarak yerleştirilmiş kumandalar, düşük iç gürültü düzeyleri, titreşim koruması ve bol miktarda saklama alanı sağlar.
Eğilebilir kabin
Daha iyi servis ve bakım erişimi için, kabin 30° ve 70° olmak üzere iki pozisyonda eğilebilir. Böylelikle daha fazla çalışma zamanı ve daha yüksek makine kullanılabilirliği sağlanır.
Volvo motoru
Volvo motoru, yüksek performans ve düşük yakıt tüketimi sunar.
Kolay servis erişimi
Elektrikle çalışan ve geniş bir açıklığa sahip olan motor kaputu, motor bölümüne hızlı ve kolay servis erişimi sağlar.
Volvo'yla daha fazla kaldırın
Volvo kabini
ROPS/FOPS sertifikalı geniş hacimli kabin, ergonomik olarak yerleştirilmiş kumandalar, bol miktarda saklama alanı, üç noktadan bağlantılı emniyet kemerine sahip rahat bir koltuk ve emniyet kemeri uyarısıyla rahat bir çalışma ortamı sunar. Kabin içi gürültünün düşük olması ve titreşime karşı koruma sayesinde operatörler verimli şekilde çalışacaktır.
15
Benzersiz operatör konforu
Volvo’nun sektörde öncü kabini, operatörlere en etkili çalışma alanını sağlar. Geniş bacak alanı, kolay erişilebilen kumandalar ve entegre güvenlik fonksiyonları ile, kabinin üretkenlik dikkate alınarak tasarlanmış olduğu kolaylıkla görülebilir. Yalnızca bizim söylememizle olmaz, gelin ve kendiniz görün.
Görüş sahası
Volvo, karanlıkta çalışırken görüş sahasını ve güvenliği iyileştirmek için çeşitli seçenekler sunar. Bunlar arasında, makinenin dış hattını izleyen yansıtıcılar, güvenli giriş/çıkış için kabini aydınlatan LED giriş ışıkları ve makine etrafındaki görüş sahasını geliştirmek için ilave LED çalışma lambalarını içerir. Tüm makine ışıkları, Volvo'nun ışık paketlerinden LED tipinde edinilebilir, bunlar lambanın kullanım ömrünü artırır ve enerji tasarrufu sağlar.
Yangın önleme sistemi
Daha fazla güvenlik için, isteğe bağlı yangın durdurma sisteminde, aşırı ısı saptandığında motorun içinde otomatik olarak etkinleştirilen 16 adede kadar nozül vardır. Sistem zorlu testlerden geçmiştir ve Volvo tekerlekli yükleyiciler için özel olarak üretilmiştir. Kabinin içinden ve dışından manuel olarak çalıştırılabilecek yarı otomatik bir sistemdir.
Kabin hava filtresi
Kabin hava girişi, makinede yüksek bir noktada, havanın en temiz olduğu yerde bulunmaktadır. Değiştirilmesi son derece kolay olan ön filtre, hava ana filtreden geçmeden ve nihayetinde kabine girmeden önce, iri taneli tozu ve parçacıkları etkili bir şekilde yakalar. Volvo’nun sektör lideri tasarımı, tozun sürekli olarak uzaklaştırılması için kabin havasının %90’ının ana filtreden tekrar geçirilmesine olanak tanır.
İşinize değer katar
Eksiksiz Çözümler
Volvo sizin için doğru çözüme sahiptir. Gelin makinenizin kullanım ömrü boyunca tüm ihtiyaçlarınızı size sağlayalım. İhtiyaçlarınızı dinleyerek toplam sahip olma maliyetinizi azaltabilir ve gelirinizi koruyabiliriz.
Bir Volvo müşterisi olmak, parmağınızın ucunda eksiksiz bir servis hizmeti olması anlamına gelir.
Volvo, size uzun süreli ortaklık teklif edebilir, hasılatınızı koruyabilir ve kendini işine adamış çalışanlar tarafından sunulan yüksek kaliteli parçaları kullanarak eksiksiz müşteri çözümleri sağlayabilir. Volvo, yatırımınızdan sağlayacağınız pozitif dönüşü artırmaya ve çalışma süresini maksimum seviyeye yükseltmeye kararlıdır.
Orijinal Volvo Parçaları
Bizi ön plana çıkaran, detaylara verdiğimiz önemdir. Bu onaylanmış kavram, makinenizin geleceğinde mükemmel bir yatırımdır. Makinenin doğru şekilde çalışması ve performansını koruyabilmesi için her parça çok önemli olduğundan, tüm parçalar kapsamlı testlerden geçirilmiş ve onaylanmıştır. Sadece Orijinal Volvo Parçaları’nı kullanarak, makinenizin dünyaca ünlü Volvo kalitesini koruduğundan emin olabilirsiniz.
Servis Ağı
İhtiyaçlarınıza daha hızlı cevap vermek için, Volvo tesislerinden bir Volvo uzmanı yolda. Volvo’nun teknisyenlerinden, atölyelerinden ve bayilerinden oluşan geniş bir altyapıya sahip olan servis ağı, yerel bilgiler ile küresel deneyimi bir araya getirerek size tam destek sunar.
CareTrack
CareTrack, size zaman ve para kazandırmak için tasarlanmış çok çeşitli makine bilgilerine erişmenizi sağlar. Yakıt masrafını azaltın, makine ve operatör performansını optimize edin ve kesintisiz çalışmayı maksimize etmek için servis ve bakımı proaktif olarak yönetin.
Awaiting 3D picture with translations
Müşteri Bakım Anlaşmaları
Müşteri Bakım Anlaşmaları yelpazesinde, önleyici bakım, toplam onarım ve çeşitli çalışma hizmetleri sunulur. Volvo, makine kullanımını ve durumunu izlemek için en yeni teknolojileri kullanarak karlılığınızı artırma önerilerinde bulunur. Müşteri Bakım Anlaşmaları ile, servis maliyetlerinizi kontrol altında tutabilirsiniz.
Ayrıntılarıyla Volvo L180H Yüksek Kaldırıcı
Motor
V-ACT Stage IIIA, 13 litre, 6 silindirli, silindir başına 4 valfli, düz turboşarjlı dizel motor, üstten eksantrik mili ve elektronik olarak kontrol edilen birim enjektörleri. Motorda ıslak, değiştirilebilir silindir gömlekleri ve değiştirilebilir supap kılavuzları ile supap yuvaları bulunmaktadır. Gaz uygulamaları, gaz pedalından veya opsiyonel el gazından elektrikli olarak iletilir.
Hava temizleme: İki kademe: - birincil filtre -ikincil filtre.
Soğutma sistemi: Hidrolik tahrikli radyatör soğutma fanı
Motor D13E
Maksimum güç r/s
(r/dak) 21.7 - 23.3
(1 300 – 1 400)
SAE J1995 brüt kW / hp 246 / 334
ISO 9249, SAE J1349 net kW / hp 245 / 333
Maksimum tork r/s (r/dak) 16.7 (1 000)
SAE J1995 brüt Nm 2 030
ISO 9249, SAE J1349 Nm 2 024
Ekonomik çalışma aralığı r/dak 800 – 1 600
Silindir hacmi l 12.8
1800
600 800 1000 1200 1400 220
240 260 300 350
250 200 150
200 180 160 140 120 100
1600 2000
800 1000 1200 1400 1600 1800 2000 1400
1000 1200
800
Ekonomik çalışma aralığı Koppel
Vermogen Koppel Güç
hp
omw./min.
r/s
Aktarma organları
Tork konverteri: Tek kademe.
Şanzıman: Tek kol kontrollü Volvo grup mili şanzımanı. Darbe Genlik Modülasyonlu (PWM) vitesler arasında hızlı ve yumuşak geçiş. Kilitli tork konverteri.Şanzıman: Volvo Automatic Power Shift (Otomatik Şanzıman) (APS), tam otomatik 1-4 vites değiştirme ve OTOMATİK dahil 4 farklı vites değiştirme programlı mod seçici.
Akslar: Planet tipi göbek redüksiyonu ve nodül tipi demir aks muhafazasıyla tamamen yüzer Volvo aks milleri. Ön aks sabit ve arka aks salınımlıdır. Ön aksta %100 diferansiyel kilidi bulunur.
Şanzıman Volvo HTL 221
Tork artışı, bayılma oranı 1.856:1
Maksimum hız, ileri/geri
1. vites km/h 6.5
2. vites km/h 12.5
3. vites km/h 26.0
4. vites* km/h 38.0
Şu lastiklerle 800/65R29
Ön aks/arka aks AWB 40B
Arka aks salınımı ± ° 13
13° salınımda yerden yükseklik mm 610
*) ECU ile sınırlıdır Elektrik sistemi
Merkezi uyarı sistemi: Merkezi uyarı sistemi ve uyarı sesi içeren Contronics elektrik sistemi, şu işlevleri gerçekleştirir: - Büyük motor arızası - Düşük direksiyon sistemi basıncı - Aşırı devir uyarı motoru - İletişim kesintisi (bilgisayar arızası) Aşağıdaki fonksiyonlar için vites seçiliyken merkezi uyarı lambası ve uyarı sesi. - Düşük motor yağı basıncı - Yüksek motor yağı sıcaklığı - Yüksek turboşarj sıcaklığı - Düşük soğutma suyu seviyesi - Yüksek soğutma suyu sıcaklığı - Yüksek yağ karteri basıncı - Düşük şanzıman yağı basıncı - Yüksek şanzıman yağı sıcaklığı - Düşük fren basıncı - Park freni devrede - Fren şarj arızası - Düşük hidrolik yağı seviyesi - Yüksek hidrolik yağı sıcaklığı - Seçili viteste aşırı devir — Ön ve arka aksta yüksek fren soğutma yağı sıcaklığı.
Voltaj V 24
Aküler V 2 x 12
Akü kapasitesi Ah 2 x 170
Soğuk marş kapasitesi, yaklaşık A 1 000
Alternatör değeri W/A 2 280 / 80
Marş motoru gücü kW 7.0
Fren sistemi
Servis freni: Azot içeren akümülatörlerle Volvo çift devreli sistem.
Dışarıya monte edilmiş, hidrolik olarak çalışan, tamamen yalıtılmış yağ sirkülasyonu ile soğutmalı ıslak disk frenler. Operatör gösterge panelindeki bir anahtarı kullanarak fren yaparken, kavramanın otomatik olarak ayrılmasını seçebilir.
Park freni: Şanzımana entegre edilmiş, tamamen yalıtımlı, ıslak çok diskli fren. Yay kuvveti ile uygulanır ve gösterge panelindeki bir anahtarla elektrohidrolik olarak çalıştırılır.
İkincil fren: Şarjlı akümülatörler ile çiftli fren devreleri. Bir devre veya park freni, tüm güvenlik gereklerini karşılamaktadır.
Standart: Fren sistemi, ISO 3450 gereklerine uygundur.
Tekerlek başına fren diski sayısı (ön) 1
Akümülatörler l 2 x 1.0 + 1 x 0.5
19 Kabin
Göstergeler: Önemli tüm bilgiler, operatörün görüş alanında merkezi olarak konumlandırılmıştır. Contronic izleme sistemi ekranı.
Isıtıcı ve buz çözücü: Temiz hava filtreli ısıtıcı bobin ve otomatik ve 11 devirli fan. Tüm cam bölgeleri için buz çözücü hava menfezleri.
Operatör koltuğu: Ayarlanabilir süspansiyon ve toplanabilen emniyet kemeri ile operatör koltuğu. Koltuk arka duvar ile zeminde yer alan destekler üzerine monte edilmiştir. Toplanabilen emniyet kemerinden meydana gelen kuvvetler, koltuk kızakları tarafından emilir.
Standart: Kabin ROPS (ISO 3471), FOPS (ISO 3449) uyarınca test edilmiş ve onaylanmıştır. Kabin ISO 6055 (“Operatör Yukarıdan Koruma - Endüstriyel kamyonlar”) ve SAE J386 (“Operatör Güvenlik Sistemi”) gereksinimlerini karşılar.
ISO 6396/SAE J2105'e göre kabin içi ses seviyesi
LpA dB(A) 70
ISO 6395/SAE J2104'e göre dış ses seviyesi
LwA dB(A) 108
Havalandırma m3/dk 9
Isıtma kapasitesi kW 16
Klima (opsiyonel) kW 7.5
Kaldırma kolu sistemi
Volvo yüksek kaldırma kolu sistemi, iş döngüsü boyunca ideal görüş alanı sağlayan, sağlam ve dengeli firma içi tasarıma sahiptir. Yeni kaldırma kolu tasarımı, daha fazla kaldırma yüksekliği ve çeneli kepçeyi 360 derece tamamen döndürme olanağı sağlar. Kaldırma yüksekliği, kapalı çeneli kepçe ile 5,8 metredir.
Kaldırma silindirleri 2
Silindir çapı mm 140
Piston kolu çapı mm 110
Strok mm 2 220
Eğim silindiri 2
Silindir çapı mm 140
Piston kolu çapı mm 70
Strok mm 691
Hidrolik sistem
Sistem kaynağı: İki adet değişken deplasmanlı aksiyal pistonlu pompa. Direksiyon işlevi, pompaların birinden daima önceliğe sahiptir.
Valfler: İki ana valf. Ana valf 1: Kaldırma ve eğim işlevi için 2 pistonlu kumanda valfi. Ana valf 2: Çeneli kepçe, çeneli kepçe eğimi, rotatör ve tomruk itici için (ekstra donanım) 4 pistonlu kumanda valfi.
Filtre: 10 mikron (mutlak) filtre kartuşu aracılığıyla tam akışlı filtreleme.
Maksimum çalışma basıncı, pompa 1 MPa 20
Maksimum çalışma basıncı, pompa 2 MPa 21
Pilot sistemi MPa 3.2 - 4.0
İndirme, boşaltma (üstten alta) s 6
Direksiyon Sistemi
Direksiyon sistemi: Yüke duyarlı hidrostatik mafsallı direksiyon.
Sistem kaynağı: Direksiyon sistemi, değişken silindir hacimli yük algılamalı aksiyal pompadan daha öncelikli olarak beslenir.
Direksiyon silindirleri: İki adet, çift etkili silindir.
Silindir çapı mm 100
Piston kolu çapı mm 60
Strok mm 525
Çalışma basıncı MPa 21 ± 0.35
Maksimum akış l/dak 252
Maksimum artikülasyon ± ° 37
Servis
Servis erişimi: Geniş ve açılması kolay kaput, tüm motoru kaplar ve elektrikle çalıştırılır. Sıvı filtreleri ve bileşen havalandırma filtreleri uzun servis aralıklarını desteklemektedir. Sorun giderme işlemlerini kolaylaştırmak için verileri izleme, kaydetme ve inceleme imkanı.
Yakıt deposu l 366
Motor soğutma suyu l 55
Hidrolik yağ deposu l 156
Şanzıman yağı l 48
Motor yağı l 50
Ön/arka aks yağı l 46/55
Not: Bir aracı yüklerken, tomruk çeneli kepçelerin genişliği (M ölçümü), araçtaki “direkler”
arasındaki mesafeye (W) kıyasla 150 mm daha dar olmalıdır.
Tires: 775/65 R29*
Rotating grapple, 360°, 3.2 m2, 82127
A1 Grapple positioned lengthwise mm 9 600
– with log pusher mm 9 916
A2 Grapple tilted forward mm 10 590
C1 Grapple positioned lengthwise mm 5 160
C2 Grapple tilted forward mm 4 760
H mm 9 132
I mm 8 930
K mm 2 760
L mm 3 990
X mm 2 280
Y mm 3 080
a1 mm 7 630
a2 mm 6 840
a3 mm 3 830
a4 ° ± 37
Teknik özelikler
21 Kereste
Uzunluk 5,0 m
Kereste Uzunluk 4,0 m
Hamur odunu Uzunluk
4,0 m
Lastikler 775/65 R29*
Çeneli kepçe alanı m2 3.2 3.2 3.5 3.8 3.8
Çeneli kepçe ağırlığı kg 1,880 2,050/1,960 2,150 2,020/1,940 2,210
Çalışma yükü kg 8,800 8,600/8,700 8,500 8,600/8,700 8,500
A mm 5,800 5,800 5,700 5,350 5,350
B mm 6,700 6,700 6,600 6,450 6,450
C mm 3,630 3,630 3,750 4,500 4,500
D mm 2,900 2,900 2,850 3,350 3,200
E mm 1,330 1,330 1,430 1,780 1,780
F mm 2,255 2,255 2,150 1,800 1,800
G mm 1,100 1,100/900 11 1,100/900 900
M mm 2,400 2,400 2,550 2,350 2,350
Çalışma ağırlığı* kg 33,600 33,800/33,700 33,700 33,760/33,680 34,030
Kısa odun (Hamur odunu) x x
Kereste x x x
Terminal işleme x x x x x
Araçların boşaltılması/
yüklenmesi x x x x/x x/x
Duvara karşı boşaltma x x
Hidrolik kelepçe kollarıyla x x x
Üçlü zincirle x x
Sipariş no. 91852 82127/82126 82128 94463/93607 82129
* Arka lastiklerdeki sıvı dahil. Ön lastiklerdeki opsiyonel sıvı, ağırlığı 1830 kg artırır.
Tomruk iticisi, çalışma ağırlığını 800 kg artırır. Tomruk iticisi, sipariş no. 84184.
Ekipman
STANDART DONANIM Servis ve bakım
Otomatik yağlama sistemi
Motor yağı uzaktan tahliye ve doldurma Şanzıman yağı uzaktan tahliye ve doldurma Yağlama manifoldları, zeminden erişilebilir
Basınç kontrol bağlantıları: şanzıman ve hidrolik, hızlı bağlantılar Alet kutusu, kilitlenebilir
Motor
Egzoz art işleme sistemi
İki kademeli hava temizleyici, ön temizleyici, birincil ve ikincil filtre Soğutma suyu seviyesi için gösterge
Emilen hava ön ısıtma Su tutuculu yakıt ön filtresi Yakıt filtresi
Yağ karteri havalandırması yağ tutucusu Harici radyatör hava giriş koruması Elektrik sistemi
24 V, opsiyonel aksesuarlar için önceden kablolanmış Alternatör 24 V/80 A/2,280 W
Akü ayırma anahtarı Yakıt göstergesi Çalışma sayacı Elektrikli korna Gösterge paneli:
Yakıt seviyesi
Dizel Egzoz Sıvısı/AdBlue seviyesi Şanzıman sıcaklığı
Soğutma suyu sıcaklığı Gösterge aydınlatması Aydınlatma:
Kısa ve uzun huzmeli çift halojen ön farlar Park lambaları
Çift fren ve arka lamba grupları
Flaşör fonksiyonuna sahip sinyal lambaları Halojen çalışma lambaları (2 ön ve 2 arka) Contronic izleme sistemi
Makine verilerinin izlenmesi ve kaydedilmesi Contronic göstergesi
Yakıt tüketimi
Dizel Egzoz Sıvısı/AdBlue tüketimi Ortam sıcaklığı
Saat
Uyarı ve gösterge lambaları için test fonksiyonu Fren testi
Test fonksiyonu, maksimum fan devrinde ses şiddeti Uyarı ve gösterge lambaları:
Akü şarjı Park freni Uyarı ve ekran mesajı:
Rejenerasyon
Motor soğutma suyu sıcaklığı Şarj havası sıcaklığı Motor yağı sıcaklığı Motor yağı basıncı Şanzıman yağı sıcaklığı Şanzıman yağı basıncı Hidrolik yağı basıncı Fren basıncı Park freni devrede Fren şarjı
Yön değişiminde aşırı devir Aks yağı sıcaklığı Direksiyon basıncı Karter basıncı Ataşman kilidi açık Emniyet Kemeri Uyarısı Seviye uyarıları:
Yakıt seviyesi
Dizel Egzoz Sıvısı/AdBlue seviyesi Motor yağı seviyesi
Motor soğutma suyu seviyesi Şanzıman yağı seviyesi Hidrolik yağı seviyesi Yıkama suyu seviyesi
Arıza durumunda motor torkunu azaltma:
Yüksek motor soğutma suyu sıcaklığı Yüksek motor yağı sıcaklığı Düşük motor yağı basıncı Yüksek karter basıncı Yüksek şarj havası sıcaklığı
Aşağıdaki arızalar halinde motoru rölantiye düşürme fonksiyonu:
Yüksek şanzıman yağı sıcaklığı Şanzıman kavramalarında kayma Arkaplan aydınlatmalı tuş takımı Vites seçiliyken marş kilidi Güç aktarma organları
Otomatik Power Shift (Otomatik Şanzıman) Tam otomatik vites değiştirme, 1-4 PWM kontrollü vites değişimi
Hidrolik kol konsolunda ileri ve geri geçiş Şanzıman yağı seviyesi için gösterge camı
Diferansiyeller: Ön, %100 hidrolik dif. kilidi Arka, klasik.
OptiShift Birinci vites kilidi
Fren sistemi Çift fren devresi Çift fren pedalı İkincil fren sistemi Elektro-hidrolik park freni Fren aşınma göstergeleri
Yağ soğutucusu ve filtre, ön ve arka aks Kabin
ROPS (ISO 3471), FOPS (ISO 3449) Tek anahtarlı kit kapı/marş
Akustik iç kaplama Çakmak, 24 V güç çıkışı Kilitlenebilir kapı
Temiz hava girişi ve buz çözücülü kabin ısıtması İki filtreli temiz hava girişi
Otomatik ısı kontrolü Paspas
İkili kabin lambaları İç arka görüş aynaları Çift dış arka görüş aynaları Sürgülü cam, sağ taraf Renkli ön cam
Toplanabilir emniyet kemeri (SAE J386) Ayarlanabilir direksiyon
Saklama bölmesi Evrak cebi Güneşlik İçecek tutucu Ön ve arka cam yıkayıcı Ön ve arka cam silecekleri Ön ve arka silecekler için fasıla işlevi Hidrolik sistemi
Ana valf, hidrolik pilotlu çift etkili 2 mekik Değişken hacimli aksiyal pistonlu pompa (3):
1 Çalışma hidroliği, Pilot hidroliği ve Fren sistemi 2 Çalışma hidroliği, Pilot hidroliği, Direksiyon ve Fren sistemi 3 Soğutucu fan ve Fren sistemi
Elektro-hidrolik servo kontroller Elektronik hidrolik kol kilidi Otomatik bom tepmesi Otomatik kepçe konumlandırıcı Çift etkili hidrolik silindirleri
Hidrolik yağı seviyesi için gösterge camı Hidrolik yağı soğutucusu
Bom süspansiyon sistemi Dış donanım
Turuncu tırabzanlar Çamurluk, ön ve arka Viskoz kabin bağlantıları
Lastik motor ve şanzıman bağlantıları Şase, mafsal kilidi
Aşağıdakiler için vandalizm kilidi Motor bölmesi
Radyatör ızgarası Kaldırma gözleri Sabitleme gözleri Uyarlanmış karşı ağırlık
Karşı ağırlık, opsiyonel korumalar için önceden delinmiş Diğer donanımlar
Karşı ağırlık, ağaç kesimi
OPSİYONEL DONANIM Servis ve bakım
Yağ örneği alma valfi
Sistemin yağlanması için yağ doldurma pompası Alet takımı
Bijon anahtarı takımı CareTrack, GSM, GSM/Uydu Telematik, Abonelik Motor
Ön hava temizleyici, siklon tip Ön hava temizleyici, yağ banyolu tip Ön hava temizleyici, turbo tip Otomatik motor durdurma Motor bloğu ısıtıcısı, 230 V/110 V Yakıt doldurma süzgeci Yakıt ısıtıcı
El gazı kumandası
Maksimum fan devri, sıcak iklim Korozyon korumalı radyatör İki yönlü soğutma fanı
İki yönlü soğutma fanı ve aks yağı soğutucusu
VOLVO OPSİYONEL DONANIMLARI
Her pazarda ürünlerin tamamı mevcut olmayabilir. Sürekli iyileştirme politikamız kapsamında önceden haber vermeksizin teknik özelliklerde ve tasarımlarda değişiklik yapma hakkımız saklıdır.
Resimler, standart makine versiyonunda yer almayan, opsiyonel özellikler içeriyor olabilir.
OPSİYONEL DONANIM Elektrik sistemi
Hırsızlık önleme mekanizması Acil durdurma
Kilitleme mekanizması, Kilitleme ve Etiketleme Farlar, solda asm.
Plaka tutucusu, aydınlatmalı
Arka görüş sistemi, kabinde renkli LCD ekran Azaltılmış fonk. çalışma lambaları, geri viteste Geri manevra alarmı, sesli
Geri manevra alarmı, sesli, çok frekanslı Geri vites uyarı lambası, fl aşör lamba Yan işaret lambaları
LED döner uyarı fl aşörü
Halojen çalışma lambaları, ataşmanlar LED çalışma lambaları, ataşmanlar
Kabin üzerinde halojen çalışma lambaları, arka LED Far
Kabin üzerinde LED çalışma lambaları, arka Çalışma lambaları, arka ızgarada, 2 LED lamba Çalışma lambaları, farların üstünde, 2 LED lamba LED arka lamba
Elektrik dağıtım ünitesi 24 volt Radar algılama sistemi
Takviye ile çalıştırma konektörü, NATO Tipi Kabin
Operatör el kitabı yeri Otomatik Klima Kontrolü, ACC ACC kontrol paneli, Fahrenheit ölçekli Asbest tozundan koruma filtresi Küllük
Kabin havası temizleyici, siklon tip Karbon filtre
Koruyucu plaka, kabin altı Yemek kabı tutucu
Volvo Kolçak, operatör koltuğu, sol
Operatör koltuğu, Volvo havalı süsp., ağır hizmet tipi, yüksek sırtlık, ısıtma Operatör koltuğu, (havalı koltuk standart) 2 noktadan bağlantılı emniyet kemeri Operatör koltuğu, (havalı koltuk standart) 3 noktadan bağlantılı emniyet kemeri Radyo kurulum kiti, 12 volt çıkış, sol tarafta
Radyo kurulum kiti, 12 volt çıkış, sağ tarafta Radyo (AUX, Bluetooth ve USB bağlantısıyla) Subwoofer
Direksiyon topuzu Perde, arka camlar Perde, yan camlar Zamanlayıcılı kabin ısıtması Cam, sürgülü, kapı Üniversal kapı/kontak anahtarı Uzaktan kapı açma sistemi Ön görüş aynası
Kabin ısıtıcı elektrik prizi 240 V Güç aktarma organları
Hız sınırlayıcı Fren sistemi
Paslanmaz çelik, fren hatları Hidrolik sistemi
Ayrı ataçman kilitleme Hidrolik yağı, biyobozunur, Volvo Hidrolik yağı, yanmaz Sıcak iklim hidrolik yağı Dış donanım
Kabin merdiveni, lastik askılı Yangın önleme sistemi
Çamurluklar, tam kapaklı, genişleticiler ve koruyucular dahil Çekme bağlantısı
Koruyucu donanım Göbek koruyucu, arka Arka şase plakası Kabin tavanı, ağır hizmet tipi Ön far koruyucuları Radyatör ızgarası koruyucuları Arka lamba koruyucuları Camlar, yan ve arka koruyucular Ön cam koruyucu
Diğer donanımlar CE işareti
Rahat Sürüş Kontrolü (CDC)
Otomatik test fonksiyonlu ikincil direksiyon Ses etiketi, AB
Ses etiketi, ABD
Refl ektör etiketler, makine dış hatları Refl ektör etiketler, kabin dış hatları Ses azaltma kiti, dış
İşaret, yavaş araç İşaret, 50 km/h Lastikler
775/65 R29 Ataçmanlar
Tomruk tutucular
Radar algılama sistemi LED aydınlatma paketi Tomruk itici
Yangın önleme sistemi
LED döner fl aşör
3 noktadan bağlantılı emniyet kemeri
Ref. No 20049346_B / Turkish-54 / 2016.09 / WLO / Volvo, Global Marketing
