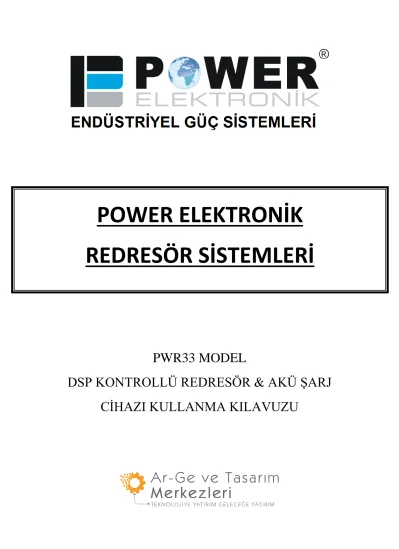

PWR33 MODEL
DSP KONTROLLÜ REDRESÖR & AKÜ ŞARJ CİHAZI KULLANMA KILAVUZU
POWER ELEKTRONİK
REDRESÖR SİSTEMLERİ
1
İÇ İ Çİ İN ND DE EK K İL İ LE ER R
1.Tanım 2
2.Teknoloji 2
3.Genel Bilgiler 3
4.
Genel Güvenlik Kuralları ve Çalışma Koşulları 4
5.Ekran ve Buton Fonksiyonları 5
6.Operatör Paneli Tanıtımı 6
7.Uyarı ve Hata Bilgileri 15
8.LED Gösterge Bilgileri 16
9.Kuru Kontak Bilgileri 16
10.Kablo Bağlantısı ve Devreye Alma 17
11.Boyut ve Ağırlık Bilgileri 18
12.Prensip Şema
2013.Bakım, Temizlik ve Koruma 21
14.Kalite Belgelerimiz 22
15.Firma İletişim Bilgileri 24
Garanti Belgesi
252
1. Tanım
Redresör, şebekeden aldığı 3 faz 380/400 ± %20 VAC gerilimi 12-24-48-110-220 VDC gerilime çevirerek aküleri şarj eder, aynı zamanda DC yükünüze enerji sağlar. Elektrik kesintisinde ise aküleri ile yükünüzün kesintisiz beslenmesini sağlar. Akü ve redresörün kapasitesine göre aküler cihazın içinde tek ünite olarak veya ayrı kabinde sunulmaktadır.
2. Teknoloji
Redresör ürünü 16-Bit DSP teknolojisi ile tüm parametre kontrolü, güç kontrolünü sağlar ve kuru kontak bilgileri vererek sizi uyarır. Ön panelde bulunan LCD grafik ekran ile hem mimik diyagram hem de parametre değerlerini aynı anda göstererek kompakt bir kullanıcı ara yüzüne sahiptir. Tüm giriş ve çıkışlar sigortalarla korunmuş olup bağlantıları klemensler ile sağlandığından güvenli ve kolay bir şekilde monte edilebilen bir üründür.
Ürünümüz; Akü şarj yöntemi olarak farklı modları kullanıcı panelinden ayarlamanıza olanak sağlayacak şekilde dizayn edilmiştir. Grafik ekranın altında bulunan 5 adet buton ile tüm fonksiyonları kolaylıkla ayarlayabilir, seçimlerinizi gerçekleştirebilirsiniz.
Tek Hat Şeması
3
3. Genel Bilgiler
Sahip olduğunuz ürün 10 yıl ömürlüdür.
Ürünün garanti süresi 2 yıldır.
Garanti süresi fatura tarihinden itibaren başlar.
Ürün ile birlikte aküler ve bağlantı elemanları mevcut olup garanti dâhilindedir.
Garanti ile ilgili ayrıntılı şartlar; garanti belgesinde mevcuttur.
Güvenliğiniz için kurulum, çalıştırma ve servis hizmetleri için yetkili servis ile çalışınız.
Herhangi bir aksaklığa imkân vermemek için kullanım kılavuzunu dikkatle okuyuz.
Ürün ile ilgili garanti süresi uzatması, bakım anlaşması gibi ek hizmet paketleri almanız
önerilir.
4
UYARI
KURULUMA BAŞLAMADAN ÖNCE GÜVENLİK KURALLARINI OKUYUNUZ
4. Genel Güvenlik Kuralları ve Çalışma Koşulları
Ürünün yüksek voltaj bağlantısı, akü bağlantıları mevcut olduğu için uyulması gereken kurallar vardır. Hayati bir tehlikeye yol açmamak için kılavuzu dikkatlice okuyunuz ve yönergeleri takip ediniz.
Redresörü nemli ve aşırı ıslak ortamlardan uzak tutunuz
Binanın elektrik tesisatı mutlaka topraklı olmalı ve cihaz toprak hattına uygun şekilde bağlanmalıdır.
Giriş çıkış ve akü kabloları ayakaltında olmayacak ve zedelenmeyecek şekilde yerleştirilmelidir.
Redresörün hava alma delikleri kapatılmayacak şekilde yerleştirilmelidir.
Kurulum kalifiye personel tarafından yapılmalıdır.
Bağlantılar yapılmadan önce elektrik şebekesinin kesik olduğundan emin olunuz.
Montaj-demontaj esnasında gerekli elektriksel yalıtkan ekipmanlarını kullanınız.
Redresörlerin güvenliğinden sorumlu bir kişi tarafından redresörün kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu redresörün, fiziksel, duyu ve zihinsel yetenekleri özürlü olan (çocuklar dâhil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması amaçlanmamıştır.
Redresörle oynamamalarını güvenceye almak için çocuklar, gözetim altında bulundurulmalıdır.
Nakliye aşamasındaki koruyucu önlemler:
Nakliye operasyonu mutlaka ambalajlı şekilde yapılmalıdır.
Taşıma ve nakliye redresörün tutma kulpları veya kaldırma mapaları üzerinden yapılmalıdır.
Taşıyan personelin metal burunlu koruyucu ayakkabı giymesi önerilir.
Çalıştırma, Bakım, Servis ve Arıza Çözmede koruyucu önlemler:
Redresör girişinde yüksek voltaj olduğundan yetkili kişilerce müdahale edilmelidir Start – stop işlemi için tecrübeli personele gerek yoktur, herkes yapabilir
Sigorta atması, kesici değiştirilmesi gibi durumlarda aynı değerde sigorta kullanılmalıdır.
Herhangi bir arıza durumunda arızanın durumunu ön panelden okuyarak; cihazın üzerindeki servis telefonlarından hemen destek isteyiniz.
Cihazın orijinal çalışma yapısını bozacak şekilde kesme, asma gibi değişik işlemler
yapmayınız.
5
5. Ekran ve Buton Fonksiyonları
START BUTONU: Redresörü çalışır konuma getirir, Sistem START alır, alt menülerde gezmeyi sağlar (Menüde Sol OK Görevi Görür).
STOP BUTONU: Redresörün çalışmasını durdurur, Sistem STOP konumuna geçer, alt menülerde gezmeyi sağlar (Menüde Sağ OK Görevi Görür).
SET BUTONU: Redresör STOP konumunda iken ekrandaki AYAR menüsüne girişi sağlar. Voltaj, akım, şarj süreleri gibi parametreleri ayarlamaya olanak sağlar.
ÜST OK BUTONU: Redresörün AYAR menüsünde iken parametre değerlerinin artırılmasını sağlar.
ALT OK BUTONU: Redresörün AYAR menüsünde iken parametre değerlerinin
azaltılmasını sağlar.
6
6.Operatör Paneli Tanıtımı
Kullanıcı Ekranı:
Yukarıda gösterilen ekran fonksiyonları, ön paneldeki butonlar yardımıyla ayarlanmaktadır. Cihazın Menüsüne girmek için öncelikle STOP butonuna basılarak redresör durdurulur.
Daha sonra SET butonuna basılarak menüye girilir. START (Sol Tarafa İlerler) ve STOP (Sağ Tarafa İlerler) butonları ile menü içinde gezilir.
Alt menülerde değer ayarlama işlemi yapmak için ilgili alt menü (DC-Kaynak Menü, Limit Ayarları, Kuru Kontak Menü vb.) üzerine gelip, SET butonuna basılır ve alt menüdeki ayarlanacak parametrelere geçilir. Alt menüdeki ayarlanacak parametreler arasında geçiş yapmak için SET butonu kullanılır. Alt menüde değiştirilmek istenen parametrenin üzerindeyken ÜST OK ve ALT OK butonları
Redresör BAŞLATMA
ve alt menülerde
gezinme butonu
Redresör DURDURMA
ve alt menülerde
gezinme butoun
Ayarlar menüsü girişi ve menüler arası gezinme
Değer arttırma butonu
Değer azaltma
butonu
7 yardımıyla istenilen değerler ayarlanır. Menüden çıkmak için, START (Sol Tarafa İlerler) ve STOP (Sağ Tarafa İlerler) butonları kullanılarak ÇIKIŞ menüsüne ulaşılır.
ÇIKIŞ MENU’de, SET butonu ile MENU ÇIKIŞ seçeneğine gelinir. Bu seçenek ÜST OK butonu ile AKTİF yapılır. Cihaz otomatik olarak tüm ayarları kaydeder ve ana ekrana döner. Redresörü çalıştırmak için START butonuna basarak ayarlanan yeni parametreler ile sistemin çalışmaya başlaması sağlanır.
START butonuna basılıp, redresör çıkış gerilimi, akü gerilimini geçtikten sonra akım basmaya başlar.
Yükleri ani akım darbelerinden korunmak için ürün soft-start ile kalkış yapar. Bu işlem birkaç saniye sürer.
MENÜ:
Menüye girebilmek için STOP butonuna basılarak cihaz durdurulur. Ardından SET butonuna basılarak alt menüye girilir. SET butonu ile alt menüdeki parametreler arasında dolaşım sağlanır. İlgili parametre üzerine gelindiğinde ÜST OK BUTONU veya ALT OK BUTONU ile parametrenin değeri değiştirilebilir.
1) CİHAZ AYARLARI: Ana menüdeki ilk alt menü, CİHAZ AYARLARI menüsüdür. Bu menüden Cihaz Modu, Dil ve Sesli Uyarıya ait ayarlar yapılabilir.
Cihaz Modu: Cihazın DC KAYNAK veya AKÜ ŞARJ moduna ayarlanmasını sağlar.
Dil: Bu parametre ile cihazın dili Türkçe veya İngilizce olarak ayarlanabilir.
Sesli Uyarı: Bu parametre ile cihazın sesli uyarıları AKTİF veya PASİF olarak ayarlanabilir.
2) DC KAYNAK MENÜ:
DC Kaynak Menüsü üzerindeyken SET butonuna basıldığı zaman DC KAYNAK Menüsünün içine girilir.
SET butonu ile bu menüdeki parametreler arasında gezilebilir. Redresör çıkışına hem yük hem de akü aynı anda bağlı iken bu mod kullanılır. Temel mantığı, sabit gerilimde ihtiyaca göre akım üretmektir.
8 DC Kaynak Mod: DC Kaynak modundayken akülerin hangi algoritma ile şarj edileceğini belirler.
Otomatik, Hızlı, Normal, Manuel seçenekleri bulunmaktadır.
Otomatik Mod; Akü kapasitesi (AKU KAP.), redresörün maksimum toplam çıkış akımı (Io), batarya maksimum şarj akımı (Ib), Hızlı şarj ve Normal şarj gerilimleri (V1, V2) ve Otomatik şarj süresi (OTO. SARJ Z.) ayarlanabilir. Akünün ayarlanan AH değerine ve çektiği akıma bağlı olarak otomatik şarj zamanı kadar hızlı şarj, daha sonrasında ise normal şarj modunda aküleri şarj eder.
Hızlı Mod; Akü kapasitesi (AKU KAP.), Akülerin, akü kapasitesinin yüzde kaçı ile şarj edileceği (C), redresörün maksimum toplam çıkış akımı (Io), Hızlı şarj gerilimi (V2) ayarlanabilir.
Normal Mod; Akü kapasitesi (AKU KAP.), Akülerin, akü kapasitesinin yüzde kaçı ile şarj edileceği (C), redresörün maksimum toplam çıkış akımı (Io), Normal şarj gerilimi (V1) ayarlanabilir.
Manuel Mod; Redresörün maksimum toplam çıkış akımı (Io), akülerin maksimum şarj akımı, Şarj gerilimi (V1) ayarlanabilir Şarj algoritmalarından bağımsız olarak kullanıcının ayarladığı şarj gerilimi ve akımında aküleri şarj etmeyi sağlar.
3) AKÜ ŞARJ MENÜ: Redresör Akü Şarj modunda çalıştırıldığında, akü şarj algoritmalarına ilişkin ayarlar bu menüden yapılır.
9 I1: Boost-1 şarj akım değeridir. Boost-1 süresi boyunca sabit akım mantığı çerçevesinde üretilen akımdır. Akü gerilimi V1 değerine ulaştığı zaman boost-2 zamanına geçer. Akım sabit, gerilim değişkendir.
I2: Boost-2 şarj akım değeridir. Boost-2 süresi boyunca sabit akım mantığı çerçevesinde üretilen akımdır. Bundan sonra float moduna geçer. Akım sabit, gerilim değişkendir.
V1: Boost-1 gerilim değeridir. Akü seviyesi bu gerilim değerine ulaşıncaya kadar I1 akımı sabit olarak üretilir. Ardından boost-2 şarjına geçilir.
V2: Boost-2 gerilim değeridir. Akü seviyesi bu gerilim değerine ulaşıncaya kadar I2 akımı sabit olarak üretilir. Ardından float moduna geçilir.
V3: Float gerilimidir. Burada sabit gerilim mantığı ile hareket edilir. Ürün çıkışını V3 geriliminde sabit tutmaya çalışır. Gerilim sabit, akım değişkendir.
T1: Boost-1 şarj süresidir. Bu süre 0 yapılırsa ürün, boost-1 şarjını yapmadan boost-2 şarjından başlar.
T2: Boost-2 şarj süresidir. Bu süre 0 yapılırsa ürün, boost-2 şarjını yapmadan float şarjına geçer.
4) LİMİT AYARLARI: Redresör giriş ve çıkışındaki gerilimler için koruma ve güvenlik ayarları bu menüden yapılır.
ViHighLowKTRL: Giriş gerilimi yüksek/düşük korulamalarını AKTIF/PASİF yapar. Ayarlanan ViH ve ViL değerleri aşıldığında cihaz çalışmayı durdurur ve STOP konumuna geçer. SET butonu ile bu değerin üzerine gelindikten sonra ÜST OK ve ALT OK butonları ile ayar yapılabilir.
ViH: ViHighLowKTRL koruması için giriş geriliminin maksimum değeri bu parametre ile belirlenir.
ViL: ViHighLowKTRL koruması için giriş geriliminin minimum değeri bu parametre ile belirlenir.
VoHighRedSTOP: Çıkış gerilimi, ayarlanan VoH sınırına ulaştığında redresörü STOP durumuna alır.
SET butonu ile üzerine geldikten sonra ÜST ve ALT OK BUTONLARI ile AKTİF/PASİF ayarı yapılabilir.
10 VoLow UYARI: Çıkış gerilimi, ayarlanan VoL değerinin altına indiğinde uyarı verir. AKTIF/PASIF olarak ayarlanabilir.
VoH: VoHighRedSTOP koruması için çıkış geriliminin maksimum değeri bu parametre ile ayarlanır.
VoL: VoLow UYARI özelliği için çıkış geriliminin minimum değeri bu parametre ile ayarlanır.
5) ISIL AYARLARI: Trafo ve redresörü ısıl etkilerden korumak için gerekli ayarlar bu menüden yapılır.
TRF FAN KONTROL: Trafo fanının çalışmaya başlayacağı sıcaklık veya akım değer bu parametre ile belirlenir. ISI/AKIM/PASİF seçeneklerinden biri seçilebilir. Yapılacak bu seçime göre bir alt satırda akım veya sıcaklık değeri sayısal olarak belirlenir.
RED FAN KONTROL: Tristör bloğundaki fanının çalışmaya başlayacağı sıcaklık veya akım değer bu parametre ile belirlenir. ISI/AKIM/PASİF seçeneklerinden biri seçilebilir. Yapılacak bu seçime göre bir alt satırda akım veya sıcaklık değeri sayısal olarak belirlenir.
ISIL KORUMA: Redresör sıcaklığı, ayarlanan değerin üzerine çıktığı zaman redresörü STOP konumuna alır. Sıcaklık sınır değerin altına düştüğünde tekrardan START konumuna geçer.
11 6) KURU KONTAK MENU: Hata ve uyarıların dijital olarak dışarı verildiği kuru kontak ayarları
bu menüden yapılır.
NOT 1: Cihaz standart olarak 8 kuru kontak çıkışı ile gelmektedir. 2 kontak çıkış Fan Kontrolü için ayrılmıştır. Kullanıcı 6 kontak ile istediği dijital çıkışı alabilir.
NOT 2: Kullanıcının talep etmesi halinde kuru kontak çıkış sayısı 14’e kadar arttırılabilir.
Kuru kontak menüsünde her sayfada 4 adet kontak bilgisi görünmektedir. Diğer sayfalara geçmek için SET butonu ile ilerlenir. Sayfadaki son satırda tekrar SET butonuna basıldığında otomatik olarak sonraki sayfaya geçecektir.
Kuru kontaktan dijital olarak alınabilecek bilgiler şunlardır;
Hızlı Şarj, Normal Şarj, Genel Hata, Giriş Voltajı Yüksek-Düşük, Giriş Voltajı Düşük, Giriş Voltajı Yüksek, (+)(-) DC Kaçak, (-) DC Kaçak, (+) DC Kaçak, Akü Hattı Kopuk, Fan Hatası, Akü Yüksek-Düşük, Akü Voltajı Düşük, Akü Voltajı Yüksek, Yük Sigortası Atık, Akü Sigortası Atık, Giriş Sigortası Atık, Aşırı Sıcaklık, Start-Stop.
12 7) HABERLEŞME MENU (Opsiyonel): Cihazın haberleşme ayarları bu menüden yapılır.
NOT: Haberleşme Menüsü opsiyoneldir. Talep doğrultusunda aktif hale getirilir.
Haberleşme menüsünde ayar yapmak için SET butonuna basılarak Haberleşme menüsünün içine girilir. İlgili parametrelerin üzerinde gezilerek ÜST OK ve ALT OK butonları ile istenen ayarlamalar yapılır.
Bit Hızı: 1200bps-8-N-1 ve 115200bps-8-N-1 arasında ayarlanabilir.
Cihaz ID.: Slave ID değeridir. Birden fazla cihazla iletişim gereken durumlarda kullanılır. 1-247 arasında ayarlanabilir. Fabrika çıkış 01 HEX değeri ile gelir.
Komut ID.: Fonksiyon ID değeridir. 03 HEX değeri sabittir.
ComPORT: Haberleşme portunun açık/kapalı durumu buradan değiştirilebilir.
Aşağıdaki tabloda MODBUS register ve adres haritası verilmiştir.
13
14 UYARI
YANLIŞ AYARLANAN DEĞERLER AKÜLERİNİZE VE SİSTEMİNİZE ZARAR VEREBİLİR
ÇIKIŞ MENÜ: Menüden çıkış yapıp ana ekrana dönmek veya Kalibrasyon Menüsüne girmek için ÇIKIŞ MENÜSÜ kullanılır.
MENU CIKIS: Menü işlemlerinden çıkıp ana ekrana dönmek için SET butonu ile ÇIKIŞ menüsünün içine girilir. MENU CIKIS değeri ÜST OK butonu ile AKTİF hale getirilir. Böylelikle otomatik olarak ana ekrana dönüş yapılır.
KALIB. MENU: Kalibrasyon menüsüne giriş yapabilmek için öncelikle SET butonu ile KALIB. MENU parametresinin üzerine gelinir ve ÜST OK butonuna basılarak AKTİF yapılır, daha sonra SET butonu ile MENU CIKIS parametresinin üzerine gelinir ve ÜST OK butonu ile AKTİF yapılır. Sistem otomatik olarak kalibrasyon menüsüne geçer. Kalibrasyon menüsüne yalnızca yetkili kişiler ve servis elemanları tarafından erişilebilir.
NOT: Redresörün çıkışına isteğe bağlı olarak röle / kontaktör konulabilir. Çıkış gerilimi akü seviyesi düşük veya yüksek gerilim değerlerine göre bu röle / kontaktörün aktif veya pasif olması sağlanabilir.
Standart ürünlerde bu röle / kontaktör yoktur. Bu röle / kontaktör olduğu zaman, akü geriliminin belirlenen sınır değerlerinin dışına çıktığı zaman enerjisiz kalacağı unutulmamalıdır.
15
7. Uyarı ve Hata Bilgileri:
START KONUMU: Cihazın Start konumunda olduğunu belirtir.
STOP KONUMU: Cihaz Stop konumunda olduğunu belirtir.
START – NORMAL SARJ: Cihazın Normal Şarj modunda olduğunu belirtir.
START – HIZLI SARJ: Cihazın Hızlı Şarj modunda olduğunu belirtir.
START – OTO. NORMAL SARJ: Cihazın otomatik şarj modunda, normal şarj algoritması ile aküleri şarj ettiğini belirtir.
START – OTO. HIZLI SARJ: Cihazın otomatik şarj modunda, hızlı şarj algoritması ile aküleri şarj ettiğini belirtir.
SEBEKE DUSUK: Limit Ayarları menüsünde belirlenen alt değere erişildiğinde uyarı verir.
SEBEKE YUKSEK: Limit Ayarları menüsünde belirlenen üst değere erişildiğinde uyarı verir.
SEBEKE HATASI: Giriş sigortası ve Akü sigortası ON konumundayken şebeke gerilimi algılanamadığında uyarı verir.
DC GERILIM YUKSEK: Çıkış gerilimi, ayarlanan gerilimden yüksek olduğunda uyarı verir.
DC GERILIM DUSUK: Çıkış gerilimi, ayarlanan gerilimden düşük olduğunda uyarı verir.
+ POZITIF KACAK: - DC kaçak meydana geldiğinde uyarı verir.
- NEGATİF KACAK: + DC kaçak meydana geldiğinde uyarı verir.
AKU HATTI KOPUK: Akü sigortası ON konumundayken, akü bağlantısı algılanamadığında uyarı verir.
FAN HATASI: Sıcaklık hatası gerçekleştiği durumda, redresör sıcaklığı artmaya devam ediyorsa ve sıcaklık, ayarlanan ısıl hata değerinin 20 derece üstüne çıkarsa uyarı verir.
CIKIS MCB ATIK: Yük sigortası OFF konumundaki iken uyarı verir.
AKU MCB ATIK: Akü sigortası OFF konumundaki iken uyarı verir.
GIRIS MBC ATIK: Giriş sigortası OFF konumundaki iken uyarı verir.
ASIRI SICAKLIK: Isıl Ayarlar menüsünden ayarlanan değere erişildiğinde uyarı verir.
DUSUK FREKANS: Şebeke frekansı, nominal frekansın %2.5 altına indiğinde uyarı verir.
YUKSEK FREKANS: Şebeke frekansı, nominal frekansın %2.5 üstüne çıktığında uyarı verir.
AKU TERS: Akü sigortası kapalıyken, akü bağlantısı ters olduğunda uyarı verir.
ASIRI AKIM: Cihazdan, nominal değerlerin üzerinde akım çekilmeye çalışıldığında uyarı verir.
AKIM SINIRLAMA: Redresör akım değeri, sınırlanan değere ulaştığında uyarı verir.
AKU AKIM SINIRLAMA: Akü akım değeri, sınırlanan değere ulaştığında uyarı verir.
16
8. LED Gösterge Bilgileri:
Not: Bilgi ve İkaz LED’leri opsiyoneldir. Kullanıcının talep etmesi durumunda eklenir.
9. Kuru Kontak Bilgileri
Kullanıcı, Kuru Kontak Menüsünde aşağıdaki hata ve uyarılardan istediğini ayarlayarak kuru kontak bilgisi olarak çıkış alabilir;
Hızlı Şarj
Normal Şarj
Genel Hata
Giriş Voltajı Yüksek-Düşük
Giriş Voltajı Düşük
Giriş Voltajı Yüksek
(+)(-) DC Kaçak
(-) DC Kaçak
(+) DC Kaçak
Akü Hattı Kopuk
Fan Hatası
Akü Yüksek-Düşük
Akü Voltajı Düşük
Akü Voltajı Yüksek
Yük Sigortası Atık
Akü Sigortası Atık
Giriş Sigortası Atık
Aşırı Sıcaklık
Start-Stop
17
10. Kablo Bağlantısı ve Devreye Alma
Giriş kablosunun fazlarını sigortaya, nötr hattı klemense bağlayın. Fazların sıralamasının bir önemi yoktur.
Yük kablonuzu ve akü kablonuzu + ve – uçlarına dikkat edecek şekilde çıkış klemenslerine bağlayın.
Klemenslerden + olanların kendi aralarında ve – olanların kendi aralarında herhangi bir farkı yoktur.
Giriş sigortasını açın. Redresör otomatik olarak çalışmaya başlayacaktır.
Eğer akü kabini kullanılıyorsa, kabin üzerindeki sigortayı açın.
Redresör otomatik olarak çalışmaya başlayacaktır. Otomatik olarak çalışmaya başlamayan ürünlerde ön paneldeki redresör ON / OFF göstergesini kontrol edin. OFF konumunda ise START butonuna basarak ürünü ON konumuna getirin.
NOT: Akü ve yük çıkışı için iki adet klemens konularak kullanıcıya bağlantı sırasında kolaylık sağlanması amaçlanmıştır.
18
11. Boyut ve Ağırlık Bilgileri
Özellik BOYUT (mm) Ağırlık (kg)
Gerilim (V)
Akım (A)
Dâhili Akü Kapasitesi (Ah)
Genişlik Yükseklik Derinlik Net Brüt
24 25 100 350 850 650 132 137
100 - 385 710 650 82 85
48 30 - 350 850 650 90 95
110
25 - 385 710 550 72 75
30 - 385 710 550 90 95
40 - 385 710 550 100 105
50 - 350 850 650 130 140
60 - 350 850 650 160 165
100 - 350 850 650 180 185
220 90 - 350 850 650 235 240
19
Özellik BOYUT (mm) Ağırlık (kg)
Gerilim (V)
Akım (A)
Maksimum Dâhili Akü Kapasitesi (Ah)
Genişlik Yükseklik Derinlik Net Brüt
110 30 120 530 1580 600 130 135
20
12. Prensip Şema
21
13. Bakım, Temizlik ve Koruma
Cihazınız mümkün olan en az bakım gereksinimine ihtiyaç duyacak şekilde tasarlanmıştır.
Ancak her elektrikli cihaz gibi belirli aralıklarla bakım ve temizliğinin yapılması gerekir.
Cihazınızın dış yüzeyi fırın boya olduğu için temizliği son derece kolaydır. Nemli bir bezle silinmesi yeterli olacaktır. Yüzeyde oluşmuş bir yağ tabakası varsa sıvı temizleyiciler yardımıyla kolayca temizleyebilirsiniz. Sert temizleme malzemelerini kullanmamaya özen gösteriniz.
Boyaya zarar verecek tiner, benzin, solvent vb. maddeleri kesinlikle kullanmayınız. Cihaz bağlantı uçlarında oksitlenme oluşmuşsa bir zımpara yardımıyla bu tabakayı temizleyebilirsiniz. Cihazınızı toz, nem ve diğer korozif maddelerden koruyunuz.
Cihazın bakımını yetkili kişiler yapmalıdır. Bakımda cihaz kabloları kontrol edilmeli, izolasyonları bozulanlar, özelliğini kaybedenler orijinalinin aynısı ile değiştirilmelidir. Cihaz tozlanmaya müsait bir ortamda bulunuyorsa tazyikli hava yardımıyla tozları uzaklaştırın.
Kesinlikle cihaz içini fırça vb. araçlarla temizlemeyin. Farkında olmadan çok hassas olan
elektronik elemanlara zarar verebilirsiniz. En az yılda bir kere teknik servis elemanları
tarafından cihazın iç bakımı yapılmalıdır.
22
14. Kalite Belgelerimiz
23
24
15. Firma İletişim Bilgileri
POWER ELEKTRONİK SAN.TİC.AŞ.
İstanbul Fabrika / Merkez / AR-GE Merkezi
Adres: Armağan Evler Mh. Samanyolu Cd. İpekçi Sk. No:12 Power Plaza-Ümraniye, İstanbul, Türkiye
Tel: +90 216 481 66 99 (pbx) Cep: +90 533 208 03 90 Faks: +90 216 481 66 09
E-posta: info@powerelektronik.com.tr
Web sitesi: www.powerelektronik.com.tr
Rev:07
25 Üretici veya İthalatçı Firmanın:
Unvanı : POWER ELEKTRONİK SAN VE TİC.A.Ş.
Adresi : ARMAĞAN EVLER
MAH.SAMANYOLU CAD.İPEKÇİ SOK.NO.12 ÜMRANİYE/İSTANBUL Telefonu : 0216-481 66 99
Faks : 0216- 481 66 09
E-posta : tservis@powerelektronik.com.tr Yetkilinin İmzası:
Firmanın Kaşesi:
Müşterinin:
Unvanı:
Adresi:
Telefonu:
Faks:
E-posta:
Fatura Tarih ve Sayısı:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Malın
Cinsi:
Markası:
Modeli:
Seri No:
Garanti Süresi: 2 YILDIR
Azami Tamir Süresi: 20 İŞ GÜNÜDÜR.
GARANTİ BELGESİ
26
GARANTİ ŞARTLARI
1) Garanti süresi, malın fatura tarihinden itibaren başlar ve 2 yıldır. (Bu süre 2 yıldan az olamaz) 2) Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.
3) Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;
a- Sözleşmeden dönme,
b- Satış bedelinden indirim isteme, c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.
4)Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5)Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;
- Garanti süresi içinde tekrar arızalanması, - Tamiri için gereken azami sürenin aşılması,
- Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;
tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.
6) Malın tamir süresi 20 iş gününü, binek otomobil ve kamyonetler için ise 30 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
8) Voltaj düşmesi veya yükselmesi hatalı elektrik tesisatı, ürünün etiketinde yazılı voltajdan farklı voltajda kullanımından dolayı meydana gelebilecek arızalar Garanti Kapsamı dışındadır.
9) Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve taşıma sırasında oluşan hasar ve arızalar Garanti dışındadır.
10) Yangın, yıldırım düşmesi, sel vb. doğal nedenlerle meydana gelebilecek arızalar ve hasarlar Garanti dışındadır.
11) Cihaza yetkili servisler dışında onarım vb. amaçla müdahale edilmesi, seri numarasının silinmesi/ kaybolması, cihazın darbe veya sıvılara maruz kalması durumlarında da cihaz Garanti dışı bırakılır.
12) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
13) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.
