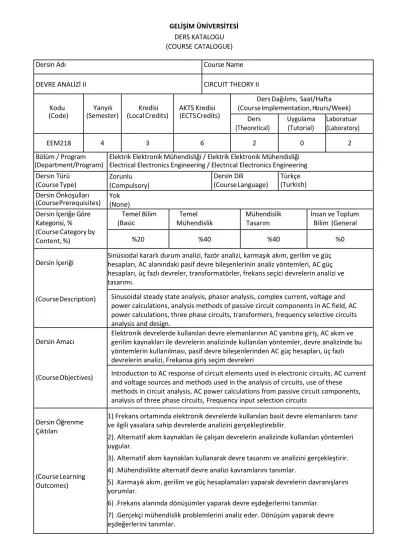

GELİŞİM ÜNİVERSİTESİ DERS KATALOGU (COURSE CATALOGUE)
Dersin Adı Course Name
DEVRE ANALİZİ II CIRCUIT THEORY II
Kodu (Code)
Yarıyılı
(Semester) Kredisi
(Local Credits) AKTS Kredisi (ECTS Credits)
Ders Dağılımı, Saat/Hafta (Course Implementation, Hours/Week)
Ders (Theoretical)
Uygulama (Tutorial)
Laboratuar (Laboratory)
EEM218 4 3 6 2 0 2
Bölüm / Program (Department/Program)
Elektrik Elektronik Mühendisliği / Elektrik Elektronik Mühendisliği Electrical Electronics Engineering / Electrical Electronics Engineering Dersin Türü
(Course Type)
Zorunlu (Compulsory)
Dersin Dili
(Course Language)
Türkçe (Turkish) Dersin Önkoşulları
(Course Prerequisites) Yok (None) Dersin İçeriğe Göre
Kategorisi, %
(Course Category by Content, %)
Temel Bilim (Basic Sciences)
Temel Mühendislik (Engineering Science)
Mühendislik Tasarım (Engineering Design)
İnsan ve Toplum Bilim (General Education)
%20 %40 %40 %0
Dersin İçeriği
(Course Description)
Sinüsiodal kararlı durum analizi, fazör analizi, karmaşık akım, gerilim ve güç hesapları, AC alanındaki pasif devre bileşenlerinin analiz yöntemleri, AC güç hesapları, üç fazlı devreler, transformatörler, frekans seçici devrelerin analizi ve tasarımı.
Sinusoidal steady state analysis, phasor analysis, complex current, voltage and power calculations, analysis methods of passive circuit components in AC field, AC power calculations, three phase circuits, transformers, frequency selective circuits analysis and design.
Dersin Amacı
(Course Objectives)
Elektronik devrelerde kullanılan devre elemanlarının AC yanıtına giriş, AC akım ve gerilim kaynakları ile devrelerin analizinde kullanılan yöntemler, devre analizinde bu yöntemlerin kullanılması, pasif devre bileşenlerinden AC güç hesapları, üç fazlı devrelerin analizi, Frekansa giriş seçim devreleri
Introduction to AC response of circuit elements used in electronic circuits, AC current and voltage sources and methods used in the analysis of circuits, use of these
methods in circuit analysis, AC power calculations from passive circuit components, analysis of three phase circuits, Frequency input selection circuits
Dersin Öğrenme Çıktıları
(Course Learning Outcomes)
1) Frekans ortamında elektronik devrelerde kullanılan basit devre elemanlarını tanır ve ilgili yasalara sahip devrelerde analizini gerçekleştirebilir.
2). Alternatif akım kaynakları ile çalışan devrelerin analizinde kullanılan yöntemleri uygular.
3). Alternatif akım kaynakları kullanarak devre tasarımı ve analizini gerçekleştirir.
4) .Mühendislikte alternatif devre analizi kavramlarını tanımlar.
5) .Karmaşık akım, gerilim ve güç hesaplamaları yaparak devrelerin davranışlarını yorumlar.
6) .Frekans alanında dönüşümler yaparak devre eşdeğerlerini tanımlar.
7) .Gerçekçi mühendislik problemlerini analiz eder. Dönüşüm yaparak devre eşdeğerlerini tanımlar.
1) Recognizes the simple circuit elements used in electronic circuits in frequency environment and can perform analysis in circuits with related laws.
2) Applies the methods used in the analysis of circuits working with alternating current sources.
3) Performs circuit design and analysis using alternating current sources.
4) Defines the concepts of alternative circuit analysis in engineering.
5)Comments complex current, voltage and power calculations and interprets the behavior of the circuits.
6) Defines circuit equivalents by making transformations in frequency field.
7)Analyze realistic engineering problems. Define circuit equivalents by converting.
Ders Kitabı
(Textbook) Nilsson, JW, Riedel, SA (2011). Elektrik Devreleri (Dokuzuncu Baskı).
New Jersey: Pearson, Prentice Salonu Diğer Kaynaklar
(Other References) 1) Elektrik devrelerinin Temelleri Charles Alexander, Matthew Sadiku Palme Yayıncılık2)
Ödevler ve Projeler (Homework & Projects
2 Ödev 2 Homework Laboratuar Uygulamaları
(Laboratory Work)
Bilgisayar Kullanımı (Computer Use) Diğer Uygulamalar (Other Activities)
2 Kısa Sınav 2 Quiz Başarı Değerlendirme
Sistemi
(Assessment Criteria)
Faaliyetler
(Activities) Sayısı
(Quantity) Değerlendirmedeki Katkısı, % (Effects on Grading, %) Yıl İçi Sınavları
(Midterm Exams) 1 %30
Kısa Sınavlar
(Quizzes) 2 %5
Ödevler
(Homework) 2 %5
Projeler
(Projects) 0 0
Dönem
Ödevi/Projesi (Term Paper/Project)
0 0
Laboratuar Uygulaması
(Laboratory Work) 0 %10
Diğer Uygulamalar
(Other Activities) 0 0
Final Sınavı
(Final Exam) 1 %50
Ders Planı
Hafta Konular
Dersin Çıktıları 1 Alternatif devre analizinde temel kavramlar, sinüzoidal kaynak, sinüzoidal cevap, fazör 1
2 Frekans alanında pasif devre bileşenleri 1
3 Frekans alanında pasif devre bileşenleri 1
4 Alternatif Akım Devre Analiz Yöntemleri; Kaynak dönüşümleri ve Thévenin-Norton konjugasyon devreleri
2 5 Alternatif Akım Devre Analiz Yöntemleri; Düğüm voltaj yöntemi, döngü akım yöntemi 2 6 Sinüzoidal kararlı durum güç hesapları, Ani güç, ortalama ve reaktif güç 3
7 Karmaşık güç, güç hesapları, maksimum güç aktarımı 3
8 Ara SINAV
9 Dengeli üç fazlı devrelerin Ü-Ü ve YY üç fazlı devrelerin analizi 4 10 Transformatörler, öz endüktans ve karşılıklı endüktans kavramları 4
11 Karşılıklı endüktansta polarizasyon, enerji hesapları. 5
12 Karşılıklı endüktansta polarizasyon, enerji hesapları. 5
13 Frekans seçici devreler, düşük geçiş devreleri, yüksek geçiş devreleri. 6-7 14 Frekans seçici devreler, düşük geçiş devreleri, yüksek geçiş devreleri. 6-7
Course Plan
Weeks Topics
Course Outcomes 1 Basic concepts in alternative circuit analysis, sinusoidal source, sinusoidal response,
phasor 1
2 Passive circuit components in the frequency domain 1
3 Passive circuit components in the frequency domain 1
4 Alternating Current Circuit Analysis Methods; Source transformations and Thévenin- Norton conjugation circuits
2 5 Alternating Current Circuit Analysis Methods; Node voltage method, loop current
method
2 6 Sinusoidal steady-state power calculations, Instantaneous power, average and reactive
power
3
7 Complex power, power calculations, maximum power transfer 3
8 Midterm
9 Analysis of three-phase circuits of balanced three-phase circuits Ü-Ü and YY 4
10 Transformers, self-inductance and mutual inductance concepts 4
11 Polarization in mutual inductance, energy calculations. 5
12 Polarization in mutual inductance, energy calculations. 5
13 Frequency selective circuits, low pass circuits, high pass circuits. 6-7 14 Frequency selective circuits, low pass circuits, high pass circuits. 6-7
Dersin Programla İlişkisi
Program Çıktıları
Program mezunları aşağıdaki bilgi ve becerileri kazanırlar:
Katkı Seviyesi 1 2 3 4 5 1 Mühendislik, bilim ve matematik ilkelerini uygulayarak karmaşık mühendislik
problemlerini tanımlama, formüle etme ve çözme becerisi X
2 Halk sağlığı, güvenliği ve refahının yanı sıra küresel, kültürel, sosyal, çevresel ve ekonomik faktörleri dikkate alarak belirli ihtiyaçları karşılayan çözümler üretmek için mühendislik tasarımını uygulama becerisi
X
3 Çeşitli izleyicilerle etkili bir şekilde iletişim kurma becerisi X 4 Mühendislik durumlarındaki etik ve profesyonel sorumlulukları tanıma ve mühendislik
çözümlerinin küresel, ekonomik, çevresel ve toplumsal bağlamlardaki etkisini dikkate alması gereken bilgiye dayalı kararlar verme becerisi
X 5 Üyelerinin birlikte liderlik sağladığı, işbirlikçi ve kapsayıcı bir ortam yarattığı, hedefler
belirlediği, görevleri planladığı ve hedeflere ulaştığı bir ekipte etkili bir şekilde çalışabilme becerisi
X 6 Uygun deney geliştirme ve yürütme, verileri analiz etme ve yorumlama ve sonuçlara
varmak için mühendislik yargısını kullanma becerisi X
7 Uygun öğrenme stratejilerini kullanarak gerektiğinde yeni bilgi edinme ve uygulama becerisi.
X
Relationship between the Course and Program
Program Çıktıları
Program mezunları aşağıdaki bilgi ve becerileri kazanırlar:
Katkı Seviyesi 1 2 3 4 5 1 An ability to identify, formulate, and solve complex engineering problems by applying
principles of engineering, science, and mathematics X
2 An ability to apply engineering design to produce solutions that meet specified needs with consideration of public health, safety, and welfare, as well as global, cultural, social, environmental, and economic factors
X
3 An ability to communicate effectively with a range of audiences X 4 An ability to recognize ethical and professional responsibilities in engineering situations
and make informed judgments, which must consider the impact of engineering solutions in global, economic, environmental, and societal contexts
X 5 An ability to function effectively on a team whose members together provide leadership,
create a collaborative and inclusive environment, establish goals,plan tasks, and meet objectives
X 6 An ability to develop and conduct appropriate experimentation, analyze and interpret
data, and use engineering judgment to draw conclusions X
7 An ability to acquire and apply new knowledge as needed, using appropriate learning
strategies. X
Dersi Veren Öğretim Üyesi (Lecturer) Karar Verilecektir. (To be Decided)
