Bild 1SM093SE 160516

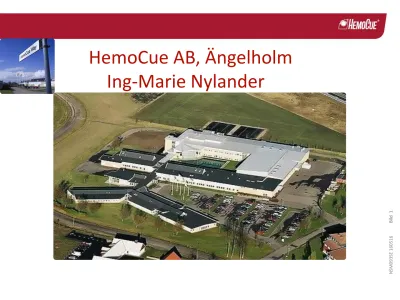

HemoCue AB, Ängelholm Ing-Marie Nylander
Bild 1
Bild 2E 160516
HemoCue® 201 DM
Data Management
Bild 3SM093SE 160516
Varför Data Management?
• Ökad patientsäkerhet:
- ett driftssäkert system som levererar pålitliga resultat dag ut och dag in, år ut och år in
- förhindrar obehöriga användare genom ID-funktioner och lösenord.
• Ökad spårbarhet:
- direkt överföring av resultat till sjukhusets
laboratorieinformationssystem (LIS)/journalsystem.
• Förbättrad kvalitetssäkring:
- ett kvalitetssäkrat system som bidrar till att minska pre-/postanalytiska fel
- kvalitetstester och kontroll av mikrokuvetternas hållbarhet.
Bild 4E 160516
HemoCue® 201 DM – system
• Instrument och dockningsstation.
• Mikrokuvetter (burk eller enstyckförpackade).
• Mjukvara (HemoCue 201 DM – DMS Software).
Bild 5SM093SE 160516
HemoCue® 201 DM – instrument
• Lättanvänd pekskärm (bakgrundsbelysning).
• Inbyggd streckkodsläsare.
• Elektronisk dataöverföring till dockningsstation.
• Lagring av:
- 4000 patient/akutanalyser - 500 kvalitetskontroller - 500 logganteckningar.
• Uppladdningsbara batterier.
Bild 6E 160516
HemoCue® Hb 201 DM – system
• HemoCue Hb 201 DM Analyzer:
- mättid < 1 minut
- mätområde: 0 – 256 g/L
- fabrikskalibrerad enligt internationell referens- metod, ICSH, och behöver inte omkalibreras.
• HemoCue Hb 201 Microcuvettes:
- rymmer 10 µL blod
- innehåller reagens i torr form - förpackning:
▫ burk
▫ enstycksförpackade.
Bild 7SM093SE 160516
• HemoCue Glucose 201 DM RT Analyzer:
- resultat inom 1 minut för normala glukoskoncentrationer - mätområde: 0 – 31,0 mmol/L (plasmavisande)
- fabrikskalibrerad, behöver inte omkalibreras eller kodas.
• HemoCue Glucose 201 RT Microcuvettes:
- rymmer < 4 μL blod
- fylld kuvett skall analyseras inom 40 sekunder - fylld kuvett kan bara analyseras en gång
- innehåller reagens i torr form - förpackning:
▫ enstycksförpackade.
HemoCue® Glucose 201 DM RT – system
Bild 8E 160516
HemoCue® 201 DM – dockningsstation
• Primär dockningsstation (PDS):
- koppling till nätverk
- koppling till sekundära dockningsstationer
- upp till fem instrument kan kopplas till nätverket via en primär dockningsstation.
• Sekundär dockningsstation (SDS):
- koppling till PC via USB
- koppling till nätverk via primär dockningsstation.
• Uppladdning av batterier:
- en AC adapter kan ladda fem instrument.
Bild 9SM093SE 160516
Knappar och symboler på bildskärmen
Huvudmeny
Patienttest Akuttest (STAT)
QC-test Lagrad data Inställningar
Logga ut Hjälp
Batterinivå
Bild 10E 160516
Patienttest
Resultat
Plasmaekvivalent
15,6 mmol/L
Fyll kuvetten.
Lägg den i kuvetthållaren.
Starta mätningen.
Bild 11SM093SE 160516
Patienttest
Tryck på knappen Patienttest…
Bild 12E 160516
Patienttest
Resultat
Plasmaekvivalent
15,6 mmol/L Patienttest
Fyll kuvetten.
Lägg den i kuvetthållaren.
Starta mätningen.
Bild 14SM093SE 160516
Dubbelprov
Tryck på knappen Dubbelprov…
Bild 15E 160516
Patienttest
LID: 750629-1953
X = 127 g/L
1) 126 g/L 2) 128 g/L
Resultat Fyll kuvetten.
Lägg den i kuvetthållaren.
Starta mätningen.
Patienttest Patienttest
LID: 750629-1953
126 g/L
Resultat
Patienttest
LID: 750629-1953
Tryck OK för att godkänna
Kontrollera
Dra ut kuvetthållaren
Bild 16SM093SE 160516
Patienttest
ANV:
LID: 750629-1953
X = Skillnad för stor
1) 126 g/L 2) 135 g/L
Resultat
Skillnad för stor.
Utför nytt Dubbelprov.
Dubbelprov Varning
Bild 17E 160516
Datum/Tid - Inställningar
Bild 18SM093SE 160516Bild1SM267SE140206
• Bildskärmen kan rengöras med alkohol utan tillsatser
• Om bildskärmen inte fungerar vid knapptryckning kan den behövas omkalibreras.
• Tryck på knappen På/Av (1) i mer än 10 sekunder
• Tryck på plustecknen som visas efter varandra (2- 6)
• Om kalibreringen verifierats startar instrumentet på normalt sätt.
Om kalibreringen inte godkänts börjar kalibreringsproceduren om igen. Om kalibreringen misslyckas mer än fem gånger startar
instrumentet på normalt sätt, men instrumentet behöver troligtvis service.
Skärmrengöring och kalibrering
Bild 20E 160516
HemoCue® 201 DM
• Uppkoppling till HIS/LIS möjlig via HemoCue DMS mjukvara eller OR (Observation Reviewer eller Data Management Server).
• Exempel på OR:
- POCcelerator (Conworx)
- Aqure/Radiance (Radiometer) - ICOM (CGM)
- AegisPOC (Alere Informatics)
- Cobas IT 1000 (Roche Diagnostics).
Bild 21SM093SE 160516
Referenser
1. KS, Sverige – Uppkopplad mot Flexlab via POCcelerator.
2. Unilabs, Sweden – Uppkopplad mot SafirLis via AegisPOC.
3. VG Region, Sverige – Uppkopplad mot Flexlab via POCcelerator.
4. Jönköping, Sverige – Uppkopplad mot C5LIMS via HCDMS
5. Slagelse/Holbaek, Danmark – Uppkopplad mot BCC Lab via HCDMS och RADIANCE (Global referens installation).
6. Herlev og Amager, Danmark – Opkoblet mod Labka II via HCDMS og RADIANCE.
7. Hvidovre, Danmark – Uppkopplad mot Labka II via Radiometer Aqure
8. Sörlandet, Rikshospitalet och Bodø, Norge– Uppkopplad mot Unilab /DIPS via HCDMS och Radiance.
