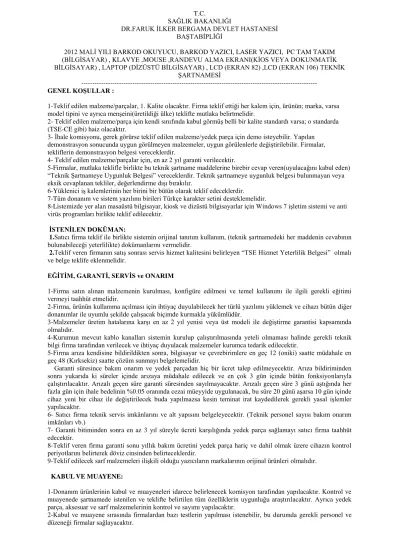

T.C. SAĞLIK BAKANLIĞI DR.FARUK ĠLKER BERGAMA DEVLET HASTANESĠ BAġTABĠPLĠĞĠ

(1)

T.C.

SAĞLIK BAKANLIĞI

DR.FARUK ĠLKER BERGAMA DEVLET HASTANESĠ BAġTABĠPLĠĞĠ

2012 MALĠ YILI BARKOD OKUYUCU, BARKOD YAZICI, LASER YAZICI, PC TAM TAKIM (BĠLGĠSAYAR) , KLAVYE ,MOUSE ,RANDEVU ALMA EKRANI(KĠOS VEYA DOKUNMATĠK BĠLGĠSAYAR) , LAPTOP (DĠZÜSTÜ BĠLGĠSAYAR) , LCD (EKRAN 82) ,LCD (EKRAN 106) TEKNĠK

ġARTNAMESĠ

--- GENEL KOŞULLAR :

1-Teklif edilen malzeme/parçalar, 1. Kalite olacaktır. Firma teklif ettiği her kalem için, ürünün; marka, varsa model tipini ve ayrıca menĢeini(üretildiği ülke) teklifte mutlaka belirtmelidir.

2- Teklif edilen malzeme/parça için kendi sınıfında kabul görmüĢ belli bir kalite standardı varsa; o standarda (TSE-CE gibi) haiz olacaktır.

3- Ġhale komisyonu, gerek görürse teklif edilen malzeme/yedek parça için demo isteyebilir. Yapılan demonstrasyon sonucunda uygun görülmeyen malzemeler, uygun görülenlerle değiĢtirilebilir. Firmalar, tekliflerin demonstrasyon belgesi vereceklerdir.

4- Teklif edilen malzeme/parçalar için, en az 2 yıl garanti verilecektir.

5-Firmalar, mutlaka teklifle birlikte bu teknik Ģartname maddelerine birebir cevap veren(uyulacağını kabul eden)

“Teknik ġartnameye Uygunluk Belgesi” vereceklerdir. Teknik Ģartnameye uygunluk belgesi bulunmayan veya eksik cevaplanan tekliler, değerlendirme dıĢı bırakılır.

6-Yüklenici iĢ kalemlerinin her birini bir bütün olarak teklif edeceklerdir.

7-Tüm donanım ve sistem yazılımı birileri Türkçe karakter setini desteklemelidir.

8-Listemizde yer alan masaüstü bilgisayar, kiosk ve dizüstü bilgisayarlar için Windows 7 iĢletim sistemi ve anti virüs programları birlikte teklif edilecektir.

İSTENİLEN DOKÜMAN:

1.Satıcı firma teklif ile birlikte sistemin orijinal tanıtım kullanım, (teknik Ģartnamedeki her maddenin cevabının bulunabileceği yeterlilikte) dokümanlarını vermelidir.

2.Teklif veren firmanın satıĢ sonrası servis hizmet kalitesini belirleyen “TSE Hizmet Yeterlilik Belgesi” olmalı ve belge teklife eklenmelidir.

EĞİTİM, GARANTİ, SERVİS ve ONARIM

1-Firma satın alınan malzemenin kurulması, konfigüre edilmesi ve temel kullanımı ile ilgili gerekli eğitimi vermeyi taahhüt etmelidir.

2-Firma, ürünün kullanıma açılması için ihtiyaç duyulabilecek her türlü yazılımı yüklemek ve cihazı bütün diğer donanımlar ile uyumlu Ģekilde çalıĢacak biçimde kurmakla yükümlüdür.

3-Malzemeler üretim hatalarına karĢı en az 2 yıl yenisi veya üst modeli ile değiĢtirme garantisi kapsamında olmalıdır.

4-Kurumun mevcut kablo kanalları sistemin kurulup çalıĢtırılmasında yeteli olmaması halinde gerekli teknik bilgi firma tarafından verilecek ve ihtiyaç duyulacak malzemeler kurumca tedarik edilecektir.

5-Firma arıza kendisine bildirildikten sonra, bilgisayar ve çevrebirimlere en geç 12 (oniki) saatte müdahale en geç 48 (Kırksekiz) saatte çözüm sunmayı belgelemelidir.

Garanti süresince bakım onarım ve yedek parçadan hiç bir ücret talep edilmeyecektir. Arıza bildiriminden sonra yukarıda ki süreler içinde arızaya müdahale edilecek ve en çok 3 gün içinde bütün fonksiyonlarıyla çalıĢtırılacaktır. Arızalı geçen süre garanti süresinden sayılmayacaktır. Arızalı geçen süre 3 günü aĢtığında her fazla gün için ihale bedelinin %0.05 oranında cezai müeyyide uygulanacak, bu süre 20 günü aĢarsa 10 gün içinde cihaz yeni bir cihaz ile değiĢtirilecek buda yapılmazsa kesin teminat irat kaydedilerek gerekli yasal iĢlemler yapılacaktır.

6- Satıcı firma teknik servis imkânlarını ve alt yapısını belgeleyecektir. (Teknik personel sayısı bakım onarım imkânları vb.)

7- Garanti bitiminden sonra en az 3 yıl süreyle ücreti karĢılığında yedek parça sağlamayı satıcı firma taahhüt edecektir.

8-Teklif veren firma garanti sonu yıllık bakım ücretini yedek parça hariç ve dahil olmak üzere cihazın kontrol periyotlarını belirterek döviz cinsinden belirteceklerdir.

9-Teklif edilecek sarf malzemeleri iliĢkili olduğu yazıcıların markalarının orijinal ürünleri olmalıdır.

KABUL VE MUAYENE:

1-Donanım ürünlerinin kabul ve muayeneleri idarece belirlenecek komisyon tarafından yapılacaktır. Kontrol ve muayenede Ģartnamede istenilen ve teklifte belirtilen tüm özelliklerin uygunluğu araĢtırılacaktır. Ayrıca yedek parça, aksesuar ve sarf malzemelerinin kontrol ve sayımı yapılacaktır.

2-Kabul ve muayene sırasında firmalardan bazı testlerin yapılması istenebilir, bu durumda gerekli personel ve düzeneği firmalar sağlayacaktır.

(2)

3-Kabul ve muayenede oluĢabilecek kaza ve hasarlardan satıcı firma sorumludur.

MONTAJ:

Firma cihazları ücretsiz olarak monte edecek ve tüm malzeme ve aksesuarları ile çalıĢır durumda teslim edecektir. Montaj için gerekli tüm malzeme ve masraflar firma tarafından karĢılanacaktır.

EĞİTİM:

Ġhaleyi alan firma, donanım ürünlerinin kullanımı, bakımı ve olası arızaların giderilmesi konularında kendi eğitilmiĢ personeli tarafından idarenin belirleyeceği sayıda elemana yeteri kadar ücretsiz eğitim verecektir. Bu koĢul teklif dosyasında firmaca beyan edilecektir.

1-BARKOD OKUYUCU:

1- IĢık Kaynağı en az 630 nm görülebilir Led olmalıdır.

2- Optik Sistem 2 adet 3000 pixel CCD olmalıdır.

3- Okuma Uzaklığı en az 400 mm olmalıdır.

4- Tarama Genisliği en az 254 mm olmalıdır.

5- Tarama Hızı en az 300 tarama/sn olmalıdır.

6- Minimum Bar GeniĢliği 5 mil @ PCS 90% olmalıdır.

7- Baskı Kontrastı 30% @UPC/EAN 100%

8- Ses Tonu Programlanabilir beep tonu ve süresi olmalıdır.

9- Sistem Arabirimleri Klavye, PS/2 olmalıdır.

10- bağlantı kablo uzunluğu en az 2 m düz kablo olmalıdır.

11- ÇalıĢma Sıcaklığı 0 °C ~ 40 °C Muhafaza Sıcaklığı -20 °C ~ 60 °C Nem 5% ~ 95% aralıklarında olmalıdır.

12- IĢık Seviyesi en az 3000 Lux (floresans) olmalıdır.

13- en az 1 metre den düsmeye karĢı dizayn edilmiĢ olmalıdır.

14- 2 yıl garantisi bulunmalıdır.

15- Tüm Windows sürümlerini desteklemelidir.

2-BARKOD YAZICI:

1- Yazdırma kalitesi Megapiksel: en az 203 x 203 DPI Olmalıdır 2- Baskı hızı: en az 102 mm/saniye olmalıdır

3- Baskı teknolojisi: Doğrudan termal/Isı transferi olmalıdır.

4- Dahili hafıza:en az 0.5 MB olmalıdır.

5- Flash bellek: en az 1 MB olmalıdır.

6- Güç gereksinimleri: 100 - 240 VAC, 50 - 60 Hz olmalıdır.

7- 2 yıl garantisi bulunmalıdır.

8- windows iĢletim sistemlerinin tamamını desteklemelidir.

9- Bağlantı noktaları USB, Seri Port ve Paralel port desteği olmalıdır.

10- EPLII Programlama dilini desteklemelidir.

3-LAZER SİYAH/BEYAZ YAZICI:

1- Yazıcı Baskı Teknolojisi lazer olmalıdır.

2- Ara birim USB olmalıdır.

3- Ġlk sayfa baskı hızı en fazla 9 saniye olmalıdır.

4- Çözünürlük en az 600X600 dpi olmalıdır.

5- Sayfa Baskı hızı en az dakikada 16 sayfa olmalıdır.

6- ĠĢlemci hızı en az 200 Mhz olmalıdır.

7- Sayfa tepsi kapasitesi en az 150 adet olmalıdır.

8- En az 2 yıl garantisi olmalıdır.

9- Ġlk toneri demo olmamalı tam dolu olmalıdır.

10- Usb yazıcı kablosu aksesuarları içinde olmalıdır

11-Yazıcı baĢına 2 adet tam dolu ve orijinal toner verilecek olup, teklif fiyata dahil edilecektir.

4. MASAÜSTÜ BİLGİSAYAR :

1.1. Bilgisayarın iĢlemcisi en az Intel Core i3-2100 3.10 GHz veya dengi olmalıdır.

1.2. Bilgisayar en az 4 GB DDR3–1333 belleğe sahip olmalıdır.

1.3. Bellek kapasitesi 16 GB a kadar artırabiliyor olmalıdır.

1.4. Sabit disk en az SATA 3.0 Gb/s 500 GB kapasitede ve 7200 rpm olmalıdır.

1.5. Anakart RAID 1 destekli olmalıdır.

1.6. Kasa dik kullanılabilir tip de olmalıdır.

1.7. 16X DVD-RW optik sürücüye sahip olmalıdır.

1.8. 1 adet PCI Express x16(tam boy) , 1 adet PCI Express x1 geniĢleme yuvasına sahip olmalıdır.

1.9. Anakart üzerinde bütünleĢik halde yüksek tanımlı ses kartı bulunmalıdır.

(3)

1.10. Anakart üzerinde bütünleĢik halde Gigabit Ethernet kartı olmalıdır.

1.11. Ethernet kartı IEEE 802.1P, 802.1Q, 802.3, 802.3AB ve 802.3u, 802.1x standartlarını desteklemelidir.

1.12. Bilgisayar arka panelde en az 4 adet USB 2.0, 1RJ-45, 1 VGA, ses giriĢi/çıkıĢı ve ön panelde 2 USB 2.0 kulaklık ve mikrofon, anakart üzerinde 2 adet USB 2.0 bağlantı noktasına sahip olmalıdır.

1.13. Güç kaynağı en az 300W gücünde olmalıdır.

1.14. Güç kaynağı en az %83 verimli (tam yükte) olmalıdır.

1.15. Güç kaynağının gerilim giriĢ aralığı 100-240 V olmalıdır.

1.16. Uyku modunda (S3,STR) sistemin harcadığı güç miktarı en fazla 5W olmalıdır.

1.17. Bilgisayar ile birlikte Türkçe Q klavye ve optik fare verilmelidir.

1.18. Bilgisayar ile birlikte 19” LCD LED (geniĢ ekran) monitör verilmelidir.

1.19. monitörde DVI ve RGB görüntü giriĢine sahip olmalıdır.

1.20. stero masa tipi hoperlör bulunmalıdır.

1.21. Tüm bilgisayarların Windows 7 Professional olacak Ģekilde iĢletim sistemi lisanslı ve kurulu olarak verilmelidir.

1.22. harici PCI-Express 1 Gb ekran kartı bulunmalıdır. DVI ve RGB görüntü çıkıĢına sahip olmalıdır 1.23. Bilgisayar üreticisi tarafından sağlanan en az 2 yıl geçerli garantiye sahip olmalıdır.

1.24. CE belgesi bulunmalıdır.

5-KLAVYE:

1- Dili Türkçe Q olmalıdır.

2- PS/2 bağlantı olmalıdır.

3- 2 yıl garantisi olmalıdır.

6-MOUSE:

1- Bağlantı PS/2 olmalıdır.

2- Optik olmalı 800 DPI desteklemeli 3- 2 yıl garantisi olmalıdır

7. KİOSK KONTROL ÜNİTESİ TEKNİK ÖZELLİKLERİ :

1.1 Kiosk kontrol sistemi yöneten ve sıra no biletlerinin (fiĢ) alındığı ana ünite olup, dokunmatik LCD monitör, yazıcı modüllerini ve bilgisayar aksamını kapsayacak Ģekilde tek bir ünite halinde (mono blok) ve özel endüstriyel tasarım ürünü olacaktır. Konsolu oluĢturan modüllerin birbirine tutturulmasıyla elde edilen (ayrı monitör, yazıcı ve bilgisayar modüllerinin kasalarının birbirine vidalanması gibi) ve özgün bir tasarım içermeyen cihazlar kabul edilmeyecektir.

1.2 Gövde; DKP saç konstrüksiyon, paslanmaz çelik veya alüminyum malzemeden imal edilmiĢ olacaktır.

Alüminyum veya saç yüzeyler, idare tarafından belirlenecek renk kodunda elektrostatik toz boya ile boyanacak veya darbelere dayanıklı plastik dıĢ koruyucu gövde ile dıĢ etkenlerden korunmuĢ olacaktır. Ayrıca gövde yanlarında görselliği ve sağlamlığı da arttırıcı paslanmaz Krom ( Ġnox ) malzeme de kullanılmalıdır. (Plastik kaplama yapılması halinde gövde sacı paslanmaya karĢı astar boya ile boyanacaktır.)

1.3 Kiosk’un görünür ön ve arka yüzde kalan montaj elemanları da estetik yapıda olacaktır. Ayrıca idarenin istediği renklerde de ürün üretilebilmelidir.

1.4 Kiosk ünitesinin toplam yüksekliği ergonomik ölçülerde (120 – 170 cm) arasında olacaktır.

1.5 Kiosk ünitesinin geniĢliği;17” LCD monitörün montaj ve servisine imkan verecek ölçülerde olacaktır.

1.6 Monitör pozisyonu ortalama bir insan boyu için ergonomik bakıĢ açısı verecek eğimde olmalıdır.

(Ortalama 15° - 16 ° arasında eğimli)

1.7 Kiosk üzerinde yerleĢtirilecek tüm üniteler servis / bakım amacıyla kolayca sökülüp takılabilecek yapıda olacaktır.

1.8 Sistemi açmak kapatmak için özel bir Ģalter düzeneği olacak,ancak bu ünite kullanıcıların göremeyeceği Ģekilde gizlenecektir.

1.9 Kiosk arka bölümünde , USB ve Ethernet giriĢleri mevcut olacaktır.

1.10 Kiosk kabin üzerinde , yazıcı , manyetik kart okuyucu ve Lazer çok yönlü barkod okuyucu yuvaları mevcut olmalı ve ileride rahatlıkla takılabilir olmalıdır.

2.Yazıcı Ünitesi Teknik Özellikleri :

2.1 Kiosk içerisine entegre edilecek,ayrı bir gövde halinde veya kiosk üzerine tutturulmuĢ ikinci bir gövde halinde olmayacaktır.

2.2 Termal kağıt veya termal etiket kullanılacak, termal kağıt rulo üzerinde hiçbir özel iĢaret,perforaj bulunmayacak,rulo ebatları ve özellikleri üzerinde herhangi bir imtiyaz veya tescil koruması olmayacaktır.

2.3 Grafik baskı ve istenilen Windows fontlarıyla ve Türkçe karakterlerde baskı yapabilecektir.

2.4 Kesici ünite 0,06 – 0,15 mm kalınlıktaki tüm kağıtları kesebilmelidir.

2.5 Bilet rulosu veya etiket rulosu temini tek bir üreticiye ve tekel / imtiyazlı satıĢ Ģartına bağlı kalınmaksızın piyasada herhangi bir rulo imalatçısından serbestçe yapılabilmeli,üretici ve dağıtıcı firma ve bayileri haricinde baĢka firmalarda temini halinde hiçbir koruma,kısıtlama veya tescil imtiyazı iddiasında bulunulmayacağı tekliflerde taahhüt edilmelidir.

(4)

3. Dokunmatik Panel Teknik Özellikleri :

3.1 Monitör olarak 17” diyagonal boyutta, renkli LCD panel kullanılmalıdır. Kullanılan LCD Panel 4:3 düz kare olmalı ,asgari çözünürlük seviyesi 1024 x 768 , 32 bit renk kapasitesinde olmalıdır.

3.2 Dokunmatik panel boyutu da LCD monitöre uyumlu olarak 17” büyüklüğünde olmalıdır.

3.3 Dokunmatik panel olarak Infrared teknolojisi , suya toza ve darbelere dayanıklı olmalıdır.

4. Bilgisayar Sistemi Teknik Özellikleri :

4.1 Anakart , LGA775 800mhz veri hızında , Ġntel Core2DUO ĠĢlemci tam uyumlu ve Ses kartı – Ekran kartı – Ethernet Kartı üzerinde entegre olmalıdır.

4.2 ĠĢlemci , asgari Ġntel Dual Core veya Ġntel Core Duo Olmalıdır.

4.3 Ram Bellek DDR3 ve 1066 Mhz hızında olmalıdır.

4.4 Harddisk , Sata2 ve asgari 160 GB Kapasiteli olmalıdır.

4.5 Power Supply , Tüv Sertifikalı ve asgari 300 Watt gücünde olmalıdır.

5. Üretici / İmalatçı Firma Belgeleri :

5.1 Ġmalatçı veya üretici firma; bu ürünlerde CE belgesine sahip olmalıdır.

5.2 Ġmalatçı veya üretici firma; tüm ürünlerinde TPE belgelerine sahip olmalıdır.

5.3 Ġmalatçı veya üretici firma; TSE HYB belgesine sahip olmalıdır.

5.4 Ġmalatçı veya üretici firma; ISO9001:2008 belgesine sahip olmalıdır.

5.5 Ġmalatçı veya üretici firma; tüm ürünlerinde Sanayi bakanlığı onaylı HYB ve GARANTĠ BELGESĠ ne sahip olmalıdır.

8. DİZÜSTÜ BİLGİSAYAR:

2.1. ĠĢlemci en az Intel Core i3-380M 2,53 GHz veya dengi olmalıdır.

2.2. En az 4 GB DDR3–1333 belleğe sahip olmalıdır.

2.3. Bellek kapasitesi 8 GB a artırılıyor olmalıdır.

2.4. Ekran 15,6” (çözünürlük en az 1366 x 768 ) olmalıdır.

2.5. Ekranın karĢıtlık oranı en az 300:1 olmalıdır.

2.6. En az 320 GB 5400 rpm SATA sabit diske sahip olmalıdır.

2.7. Dahili olarak Intel HD veya dengi ekran kartına sahip olmalıdır.

2.8. IEEE 802.11 a/b/g/n uyumlu kablosuz Ethernet denetleyicisine sahip olmalıdır.

2.9. Anakart üzerinde bütünleĢik halde Gigabit Ethernet kartı olmalıdır.

2.10. Ethernet kartı IEEE 802.1P, 802.1Q, 802.2, 802.3, 802.3AB ve 802.3u, 802.3x standartlarını desteklemelidir.

2.11. DVD+/-RW sürücüye sahip olmalıdır.

2.12. En az 3 adet USB 2.0, 1 Adet 1 IEEE 1394a, 1 adet ESATA, 1 Adet Express Card bağlantı noktası bulunmalıdır.

2.13. Harici monitör çıkıĢı olmalıdır.

2.14. VGA ve Displayport (veya DVI) görüntü çıkıĢları olmalıdır.

2.15. Temel sistem ağırlığı en fazla 2,75 Kg olmalıdır.

2.16. En az 6 hücreli lion pil ile beraber teklif edilmelidir. (9 veya daha fazla hücreli pil seçeneği olmalıdır).

2.17. TaĢıma çantası ile beraber verilmelidir.

2.18. Bilgisayar ile beraber usb fare (dizüstü bilgisayarlar için üretilmiĢ) verilmelidir.

2.19. klavye q Türkçe olup numarik tuĢtakımına sahip olmalıdır.

2.20. Sistemin yaydığı ısı miktarı en fazla 32 BTU/saat olmalıdır.

2.21. Sistem üzerinde bulunan BIOS üretici firmaya ait olmalıdır.

2.22. Uyku modunda (S3,STR) sistemin harcadığı güç miktarı en fazla 1W olmalıdır.

2.23. Bilgisayar Türkçe Q klavye ile beraber teklif edilmelidir.

2.24. Bilgisayar üzerinde Windows 7 Professional 32 Bit Türkçe veya dengi iĢletim sistemi yüklü olmalıdır.

2.25. en az 2 yıl garantisi olmalıdır.

9-LCD Televizyon (Monitör) Teknik Şartnamesi: 81 cm Ekran Boyutu(Inch) 32" , 81 cm olmalıdır.

(5)

Görüntü Oranı 16:9 desteklemelidir.

En az Parlaklık 400 cd/m2 olmalıdır Kontrast 60.000:1 oranını desteklemelidir.

Ġzleme Açısı 150° den az olmamalıdır.

En fazla Tepkime Süresi 5 ms olmalıdır.

GiriĢ/ÇıkıĢ özelliklerinde Scart,Component ,AV GiriĢi ,HDMI en az 1 adet, RS-232C ,Kulaklık giriĢi Usb (MP3, Jpeg) ,Digital Audio ÇıkıĢ (Optik) olmalıdır.

Renk özelliklerin de PAL / SECAM / NTSC desteklemelidir.

10-LCD Televizyon (Monitör) Teknik Şartnamesi: 106 cm

Ekran Boyutu(Inch) 42" , 106 cm olmalıdır.
