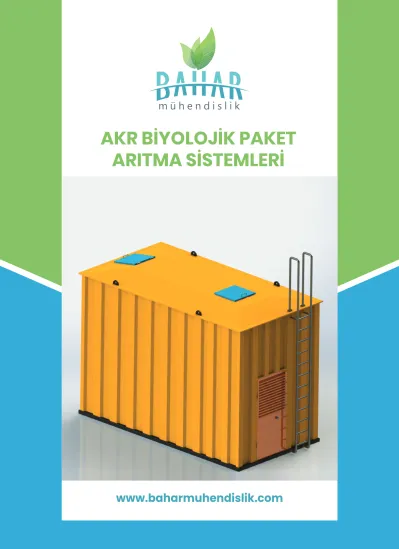

AKR BİYOLOJİK PAKET ARITMA SİSTEMLERİ

(1)

AKR BİYOLOJİK PAKET

ARITMA SİSTEMLERİ

(2)

(3)

AKR BİYOLOJİK

PAKET ARITMA SİSTEMLERİ

Endüstri kuruluşlarının üretim proseslerinde gerçekleştirdikleri faaliyetler sonucu oluşan atıksular veya evsel amaçlı kullanımdan kaynaklanan genellikle inorganik kirlilik derecesi ve toksisitesi olmayan atıksular biyolojik arıtma ile arıtılabilirler.

Biyolojik arıtma sistemlerinin tasarımında; atıksu debisi, arıtma prosesi, yatırım ve işletim

maliyetleri göz önünde bulundurulur. Bu nedenle tasarım

aşamasında tesisin betonarme veya paket olacağına karar verilir.

Biyolojik arıtma, atıksu içerisindeki çözünmüş organik maddelerin bakteriler yardımıyla oksijen kullanılarak giderilmesi işlemidir.

Evsel atıksu arıtımında organik madde içeriğinin yanı sıra azot ve fosfor gibi besi maddeleri de biyolojik arıtımda giderilir.

Arıtılmış su, dezenfeksiyon sisteminden geçirilerek alıcı ortama verilir ya da müşterilerin isteği doğrultusunda, istenilen şartlar sağlandıktan sonra hidrofor sistemi yardımıyla bahçe sulamada kullanılır.

Ardışık kesikli reaktör tip biyolojik paket arıtma sistemleri;

genellikle pompalar, blowerlar, difüzörler, dozaj sistemleri ve elektrik otomasyon sisteminden oluşur.

Sistemde kullanılan ekipmanlar, tanka akuple olarak üretilen işletme binasına monte edilir.

Kullanım Alanları;

• Fabrikalar ve endüstri kuruluşları,

• Oteller ve kamplar,

• Yazlık siteler ve turistik tesisler,

• Okullar ve kooperatifler,

• Askeri tesisler,

• Şantiyeler ve alt yapısı

olmayan yerleşim merkezleri,

• Köy, belde ve belediyeler,

• Geçici yerleşim yerleri,

• Konaklama tesisleri.

GENEL TANITIM VE

KULLANIM AMACI

(4)

Ekipmanın Çalışma Prensibi

Biyolojik reaktör tankında bulunan aktif çamur ile biyolojik arıtıma gerçekleşir. Aktif çamur; organik ve inorganik maddeler ile hem canlı hem de ölü mikroorganizmaların karışımıdır. Aktif çamur sürecinde

mikroorganizmalar organik maddeyi oksijen kullanarak ayrıştırır. Organik madde, mikrobiyal büyüme için hem karbon hem de enerji kaynağı olarak görev alır ve yeni hücrelerin sentezinde kullanır. Ayrışma ürünleri olarak karbondioksit ve su oluşur.

Aktif çamurun ihtiyacı olan oksijen, biyolojik reaktör tankı tabanına döşenen difüzörler vasıtasıyla blower tarafından üretilen hava ile sisteme verilir. Bu havalandırma difüzörlerin uygun yerleştirilmesi ile aynı zamanda aktif çamurun çökelmemesi için gerekli tam karışımı da sağlar. Biyolojik

reaktör tankında yeterli havalandırma süresinin sonunda blowerın kapatılması ile biyolojik reaktör tankı çöktürme tankı görevi görür. Çökme süresi sonunda arıtılan su, deşarj vanası (gerekmesi durumunda deşarj pompası ile) yardımıyla alıcı ortama verilir.

Arıtılan suya deşarj esnasında dozaj pompası vasıtası ile klor (hipoklorit) ilave edilerek atıksu içinde oluşabilecek mikrobiyolojik faaliyetler engellenir.

Uzun periyotlarda birikerek deşarj vanası seviyesine gelen stabilize çamur, ilgili yasal mevzuatlar çerçevesinde bertaraf edilir.

Arıtma sürecinin sonunda, sistem başa dönerek aynı arıtma işlemleri tekrar edilir.

TEKNİK ÖZELLİKLER

• Paralel kullanımlarla istenilen debideki atıksuyun arıtılmasını sağlar.

• Biyolojik paket arıtma, biyolojik arıtma yöntemiyle çalışan sistemlerde olması gereken tüm üniteleri (havalandırma, çöktürme ve dezenfeksiyon) içeren kompakt bir ünitedir.

• Güç ve kumanda panosu TSE’ye uygun malzemeler kullanılarak hazırlanır.

• Paket arıtmalar beton bir kaide üzerine yerleştirilir ve bu alan üzerinde montajı yapılır.

• Paket tesislerin kurulacak yerin özelliklerine göre estetik uyumu sağlayacak farklı renk seçenekleri mevcuttur.

• Paket arımalar üzeri açık veya kapalı şekilde imal edilir.

• Garanti süresince belirli periyotlarla arıtma tesisi ziyaret edilerek tesisin çalışma performansı kontrol altında tutulur.

• Atıksuyun, tasarım

parametrelerine uygun gelmesi durumunda meri mevzuata göre çıkış suyu

(5)

• Proje Bazlı Özel Tasarım İmkânı,

• Kompakt Tasarım,

• Kolay Nakliye ve Montaj / Demontaj,

• Uzun İşletme Ömrü,

• Sistemin Çalışmasını SCADA Üzerinden Kontrol ve Takip Etme İmkânı,

• Atıksu Arıtma Tesisi İçin Ayrılan Alan Gereksiniminin En Aza İndirilmesi,

• Kurulacağı Yere Göre Estetik Uyum İçinde Olması,

• Paket Tesislerin Personel

İstihdamına Gerek Kalmadan Tam Otomatik Çalışması,

• Kolay İşletme ve Bakım,

• Düşük İşletme ve Bakım Maliyeti,

• Kokusuz ve Gürültüsüz Çalışma,

• Dış Ortamda Çalışmaya Uygun.

AVANTAJLARI

AKSESUARLAR

• Merdiven

• Difüzör

• Blower

• Deşarj Pompası / Vanası

• Klor Dozaj Sistemi

• Akustik Kabin*

• Müdahale ve Bakım Platformu*

• Oksijenmetre*

• Frekans İnvertörü*

• Lokal Güç ve Kumanda Panosu*

*Opsiyonel aksesuarları tanımlamaktadır.

(6)

Marmaracık Mah. 1982. Sok. No: 13/1 Ergene / Tekirdağ / TÜRKİYE

+90 0282 686 63 33 pbx +90 0282 686 63 34

No Parça Adı

1 AKR Bölümü

(Havalandırma - Çöktürme)

2 Paket Arıtma Çatısı

3 Kapaklar

4 Merdiven

5 İşletme Odası

Malzeme Detayları

• Tank: S235JR + Epoksi Boyalı olarak imal edilir.

• Çatı: S235JR + Epoksi Boyalı olarak imal edilir.

“Müşteri isteği doğrultusunda farklı
