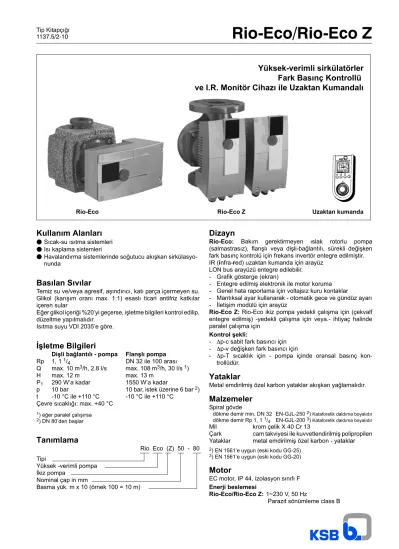

Rio-Eco Rio-Eco Z Uzaktan kumanda
ve I.R. Monitör Cihazı ile Uzaktan Kumandalı
Kullanım Alanları
F Sıcak-su ısıtma sistemleri F Isı kaplama sistemleri
F Havalandırma sistemlerinde so÷utucu akıúkan sirkülasyo- nunda
Basılan Sıvılar
Temiz su ve/veya agresif, aúındırıcı, katı parça içermeyen su.
Glikol (karıúım oranı max. 1:1) esaslı ticari antifriz katkılar içeren sular
E÷er glikol içeri÷i %20’yi geçerse, iúletme bilgileri kontrol edilip, düzeltme yapılmalıdır.
Isıtma suyu VDI 2035’e göre.
øúletme Bilgileri
Diúli ba÷lantılı - pompa Flanúlı pompa
Rp 1, 11/4 DN 32 ile 100 arası
Q max. 10 m3/h, 2.8 l/s max. 108 m3/h, 30 l/s1)
H max. 12 m max. 13 m
P1 290 W’a kadar 1550 W’a kadar
p 10 bar 10 bar, istek üzerine 6 bar2) t -10 °C ile +110 °C -10 °C ile +110 °C
Çevre sıcaklı÷ı: max. +40 °C
1) e÷er paralel çalıúırsa 2) DN 80’den baúlar
Tanımlama
Rio Eco (Z) 50 - 80 Tipi
Yüksek -verimli pompa økiz pompa
Nominal çap in mm
Basma yük. m x 10 (örnek 100 = 10 m)
Dizayn
Rio-Eco: Bakım gerektirmeyen ıslak rotorlu pompa (salmastrasız), flanúlı veya diúli-ba÷lantılı, sürekli de÷iúken fark basınç kontrolü için frekans invertör entegre edilmiútir.
IR (infra-red) uzaktan kumanda için arayüz LON bus arayüzü entegre edilebilir.
- Grafik gösterge (ekran)
- Entegre edilmiú elektronik ile motor koruma - Genel hata raporlama için voltajsız kuru kontaklar
- Mantıksal ayar kullanarak - otomatik gece ve gündüz ayarı - øletiúim modülü için arayüz
Rio-Eco Z: Rio-Eco ikiz pompa yedekli çalıúma için (çekvalf entegre edilmiú) -yedekli çalıúma için veya.- ihtiyaç halinde paralel çalıúma için
Kontrolúekli:
- 'p-c sabit fark basıncı için - 'p-v de÷iúken fark basıncı için
- 'p-T sıcaklık için - pompa içinde oransal basınç kon- trollüdür.
Yataklar
Metal emdirilmiú özel karbon yataklar akıúkan ya÷lamalıdır.
Malzemeler
Spiral gövde
dökme demir min. DN 32 EN-GJL-2502)Kataforetik daldıma boyalıdır dökme demir Rp 1, 11/4 EN-GJL-2003)Kataforetik daldıma boyalıdır
Mil krom çelik X 40 Cr 13
Çark cam takviyesi ile kuvvetlendirilmiú polipropilen Yataklar metal emdirilmiú özel karbon - yataklar
2) EN 1561’e uygun (eski kodu GG-25) 3) EN 1561’e uygun (eski kodu GG-20)
Motor
EC motor, IP 44, izolasyon sınıfı F Enerji beslemesi
Rio-Eco/Rio-Eco Z: 1~230 V, 50 Hz
Parazit sönümleme class B
Rio-Eco
Rio-Eco Z Rio-Eco Z
2
Seçim Tablosu økiz Pompalar
Aúa÷ıdaki karakteristik e÷riler iki pompanın paralel çalıúması durumu içindir.
Taúıma ve stoklama maliyetini düúürür.
- Esnek montaj seçenekleri
PN 6 / PN 10 adaptör (oval cıvata delikli) flanú (DN 65’a kadar).
Kolay montaj ve kullanım
- Elektronik modüllerin esnek tasarımı ve flanúlara optimum eriúim.
- Entegre edilmis voltajsız kuru kontaklar genel hata raporlaması
- Standart ısı izolasyon ceketli pompa gövdesi
- Entegre edilmiú LC panel gerektirmeyen-ıslak rotorlu pompa -sabit hızlı
sirkülatörlere kıyasla enerji maliyetini %80 azaltır.
- Gövde aúınma halkası gövde ile çark arasındaki boúlukları azaltır.
- Metal olmayan yüzeyler sürtünme kayıplarını azaltır.
- Çok kanallı plastik çark yüksek verimlilik sa÷lar.
- Kataforez boya pompa gövdesinde pürüzsüz yüzeyler sa÷lar.
Geniú kullanım alanı
- Bütün -ısıtma ve so÷utma sistemleri için - -10 ila +110 °C
- De÷iúebilir hız ayarı ve farklı kontrol seçenekleri:
- 'p-c sabit fark basıncı için - 'p-v de÷iúken fark basıncı için
- 'p-T sıcaklık için - pompa içinde oransal basınç kontrollüdür.
- otomatik gece ve gündüz ayarı
3
Minimum Basınç
Emme a÷zında kavitasyon oluúmaması için +40 oC çevre sıcaklı÷ına ve akıúkan sıcaklı÷ına ba÷lı olarak varolması gereken asgari akıúkan basıncı (bar):
Verilen de÷erler deniz seviyesine göre max. 300 m rakımda çalıúan sistemler için geçerli olup,>300 m üzerinde çalıúılması durumunda +100 m için 0.01 bar eklenmelidir
t 50oC 95oC 110oC pmin
Rio-Eco/Rio-Eco Z bar bar bar
25-80 30-80 30-120 32-120 40-40 40-80 40-120 50-80 50-90 50-120 65-90 65-120 80-120 100-120
0.3 0.3 0.3 0.3 0.3 0.3 0.5 0.3 0.5 0.5 0.5 0.7 0.7 0.7
1.0 1.0 1.0 1.0 1.0 1.0 1.2 1.0 1.2 1.2 1.2 1.5 1.5 1.5
1.6 1.6 1.6 1.6 1.6 1.6 1.8 1.6 1.8 1.8 1.8 2.3 2.3 2.3
Rio-Eco 25-80 Rp 1
Rio-Eco 25-80 Rp 1
Rio-Eco 30-80 Rp 1 1/4
Rio-Eco 30-80 Rp 1 1/4
4
Rio-Eco 30-80
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 30-120 Rp 1 1/4
Rio-Eco 30-120 Rp 1 1/4
Rio-Eco 32-120 DN 32
Rio-Eco 32-120 DN 32
5 Rio-Eco 32-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 40-40 DN 40
Rio-Eco 40-40 DN 40
Rio-Eco 40-80 DN 40
Rio-Eco 40-80 DN 40
6
Rio-Eco 40-80
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 40-120 DN 40
Rio-Eco 40-120 DN 40
Rio-Eco 50-80 DN 50
Rio-Eco 50-80 DN 50
7 Rio-Eco 50-80
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 50-90 DN 50
Rio-Eco 50-90 DN 50
Rio-Eco 50-120 DN 50
Rio-Eco 50-120 DN 50
8
Rio-Eco 50-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 65-90 DN 65
Rio-Eco 65-90 DN 65
Rio-Eco 65-120 DN 65
Rio-Eco 65-120 DN 65
9 Rio-Eco 65-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco 80-120 DN 80
Rio-Eco 80-120 DN 80
Rio-Eco 100-120 DN 100
Rio-Eco 100-120 DN 100
10
Rio-Eco 100-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco Z 32-80 DN 32
Rio-Eco Z 32-80 DN 32
=> Rio-Eco 32-80 => Rio-Eco 32-80
Rio-Eco Z 32-120
DN 32 Rio-Eco Z 32-120
DN 32
=> Rio-Eco 32-120 => Rio-Eco 32-120
11 Rio-Eco Z 32-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco Z 40-80 DN 40
Rio-Eco Z 40-80 DN 40
=> Rio-Eco 40-80 => Rio-Eco 40-80
Rio-Eco Z 40-120
DN 40 Rio-Eco Z 40-120
DN 40
=> Rio-Eco 40-120 => Rio-Eco 40-120
12
Rio-Eco Z 40-120
Dp-c (sabit) 'p-v (de÷iúken)
Rio-Eco Z 50-80 DN 50
Rio-Eco Z 50-80 DN 50
=> Rio-Eco 50-80 => Rio-Eco 50-80
Rio-Eco Z 50-90 DN 50
Rio-Eco Z 50-90 DN 50
=> Rio-Eco 50-90 => Rio-Eco 50-90
13 Rio-Eco Z 50-90
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco Z 50-120
DN 50 Rio-Eco Z 50-120
DN 50
=> Rio-Eco 50-120 => Rio-Eco 50-120
Rio-Eco Z 65-120 DN 65
Rio-Eco Z 65-120 DN 65
=> Rio-Eco 65-120 => Rio-Eco 65-120
14
Rio-Eco Z 65-120
'p-c (sabit) 'p-v (de÷iúken)
Rio-Eco Z 80-120 DN 80
Rio-Eco Z 80-120 DN 80
=> Rio-Eco 80-120 => Rio-Eco 80-120
økaz kontakları Motor koruması
15
Teknik Bilgiler
Rio-Eco DN Rp
Hız P1 P2
maks
Nominal akım max.
Maks. izin verilen iúletme basıncı
PN 6 PN 10
d/dak W W A kg kg
25-80 30-80 30-120 32-120 40-40 40-80 40-120 50-80 50-90 50-120 65-90 65-120 80-120 100-120
1 11/4 11/4 32 40 40 40 50 50 50 65 65 80 100
1400 - 3700 1400 - 3700 1600 - 4800 1600 - 4800 1600 - 3700 1800 - 4800 1400 - 4600 1800 - 4800 1400 - 4100 1400 - 4600 1400 - 4600 950 - 3300 900 - 3300 900 - 3300
9 - 120 9 - 120 18 - 290 18 - 290 13 - 120 18 - 290 21 - 450 18 - 290 21 - 430 21 - 620 21 - 620 38 - 800 40 - 1550 40 - 1550
90 90 200 200 90 200 350 200 350 500 500 650 1300 1300
FF FF FF FF FF FF FF
SSM SSM SSM SSM SSM SSM SSM SSM SSM SSM SSM SSM SSM SSM
0.10 - 0.93 0.10 - 0.93 0.18 - 1.32 0.18 - 1.32 0.12 - 0.93 0.18 - 1.32 0.16 - 2.01 0.18 - 1.32 0.16 - 1.88 0.16 - 2.70 0.16 - 2.70 0.28 - 3.50 0.3 - 6.80 0.3 - 6.80
- - - - - - - - - - - -
29 130 754 29 130 756
- - - - - - - - - - - -
33.0 33.5
29 130 750 29 130 751 29 130 534 29 130 535 29 130 752 29 130 536 29 130 541 29 130 537 29 130 542 29 130 543 29 130 544 29 130 753 29 130 755 29 130 757
4.5 5.0 6.0 8.5 9.5 9.5 14.0 11.5 15.5 15.5 17.0 28.5 33.0 33.5 Rio-Eco Z
Z 32-80 Z 32-120 Z 40-80 Z 40-120 Z 50-80 Z 50-90 Z 50-120 Z 65-120 Z 80-120
32 32 40 40 50 50 50 65 80
1400 - 3700 1600 - 4800 1800 - 4800 1400 - 4600 1800 - 4800 1400 - 4100 1400 - 4600 950 - 3300 900 - 3300
9 - 120 18 - 290 18 - 290 21 - 450 18 - 290 21 - 430 21 - 620 38 - 800 40 - 1550
90 200 200 350 200 350 500 650 1300
FF FF FF FF F
SSM SSM SSM SSM SSM SSM SSM SSM SSM
0.10 - 0.93 0.18 - 1.32 0.18 - 1.32 0.16 - 2.01 0.18 - 1.32 0.16 - 1.88 0.16 - 2.70 0.28 - 3.50 0.30 - 6.80
- - - - - - - -
29 130 760 - - - - - - - -
60.5
29 130 758 29 130 538 29 130 539 29 130 545 29 130 540 29 130 546 29 130 547 29 130 759 29 130 761
13.0 15.0 16.0 24.7 18.0 27.0 27.0 53.0 60.5
1) F = Motor koruması terminal kutusu içine entegre edilmiútir SSM = genel hata raporu
“C”
“D”
16
kullanılan civataların uygun sınıfı 4,6 veya üzeridir. Cıvata somun takımı ile (oval civata deli÷i olan) adaptör flanúın birbi- rine uyması için kullanılan pullar sevkiyat kapsamındadır.
PN 6 flanú ba÷lantısı
M 12 40 Nm 55 mm 60 mm
PN 10 flanú ba÷lantısı
M 16 95 Nm 60 mm 65 mm
Flanú boyutları
Adaptörfl
PN 6 PN 10 PN 6 PN 10 Fig.
p
flanú ØD Ød ØkL1 ØkL2 n x dL1 n x dL2
DN 32 140 78 90 100 4 x Ø14 4 x Ø19 ”C”
DN 40 150 88 100 110 4 x Ø14 4 x Ø19 ”C”
DN 50 165 102 110 125 4 x Ø14 4 x Ø19 ”C”
DN 65 185 122 130 145 4 x Ø14 4 x Ø19 ”C”
Flanú ØD Ød Øk n x d2
DN 80 200 132 150 - 4 x Ø14 - ”D”
DN 80 200 132 - 160 - 8 x Ø19 ”D”
DN 100 220 156 170 - 4 x Ø14 - ”D”
DN 100 220 156 - 180 - 8 x Ø19 ”D”
Montaj úekilleri
Lütfen dikkat: b2boyutu pompa ba÷lantı çıkıúına kadardır.
17 Rio-Eco Rpp G
l0 a1 a2 l1 b1 b2 b3 b4 25-80 1 11/2 180 43 58 181 90 125 48 75 30-80 11/4 2 180 43 58 181 90 125 48 75 30-120 11/4 2 180 50 54 203 105 125 55 78
Rio-Eco DN
l0 a1 a2 l1 b1 b2 b3 b4
32-120 32 220 50 54 204 105 125 55 78
40-40 40 220 58 72 176 90 125 48 75
40-80 40 220 53 59.5 205 105 125 55 78
40-120 40 250 62 84 252 119 142 65 92
50-80 50 240 50 64.5 210 105 125 55 78
50-90 50 280 61 83 256 119 142 65 92
50-120 50 280 61 83 256 119 142 65 92
65-90 65 280 61 83 256 119 142 65 92
65-120 65 340 87 112 325 155 170 78 120 80-120 80 360 90 120 328 155 170 78 125 100-120 100 360 80 120 338 155 170 78 125
Flanúlı ikiz Pompa
DN
Rio-Eco Z l0 m l1 a k1 k2 b1 b2 q1 q2
32-80 32 220 110 181 43 106 114 75 90 106 106
32-120 32 220 110 204 59 119 132 105 125 110 130
40-80 40 220 110 205 65 125 140 105 125 113 132
40-120 40 250 125 252 62 100 110 119 142 145 145
50-80 50 240 120 210 63 145 138 105 125 132 132
50-90 50 280 140 256 62 110 125 119 142 145 145
50-120 50 280 140 256 62 110 125 119 142 145 145
65-120 65 340 170 325 88 200 210 155 170 188 145
80-120 80 360 180 328 100 220 235 150 170 203 203
PCPmodülü LONmodülü Harc.Offmodülü SBMmodül
Harc.Minmodül
18
- Bina yönetim sistemine (BMS) ba÷lantı için PCP arayüzü LON modülü (sonradan eklenebilir) - LON arayüzü ile birlikte
X 01 081 037 0.2
Haric.Kapama modülü (sonradan eklenebilir) - Pompa Kapama” için “kontrol giriúli - hız ayarı veya ayarlanmıú de÷er için
0....10 V V uzaktan kumanda çıkıúlı
X 01 081 038 0.2
Haric. Kapama modülü (sonradan eklenebilir) - Minimum hız için kontrol giriúli kontrol çıkıúlı - hız ayarı veya ayarlanmıú de÷er için
0....10 V V uzaktan kumanda çıkıúlı
X 01 081 039 0.2
SBM modülü (sonradan eklenebilir) - genel ”çalıúıyor” mesajı için
- hız ayarı veya ayarlanmıú de÷er için 0....10 V uzaktan kumanda çıkıúlı
X 01 081 040 0.2
Tele-Monitor
- Rio-Eco / Rio-Eco Z için uzaktan kumanda (I.R.) kızılötesi arayüzü ile
- Çalıútırma - ve
araçların arıza tespitinde
- Pompa fonksiyonlarının arttırılması - Dönüúyönü - kontrol- aracı tüm pompalar
ve standart motorlar için kullanılabilir
X 01 054 714 0.4
Aúa÷ıdaki kombinasyon ve fonksiyon seçenekleri ikiz pompalar içinde mevcuttur:
Modül tipi
Fonksiyon1)
Bina yönetim sistemine (BMS) ba÷lantı için KSB arayüz konvertörü veya çift modüllü PCP arayüzü
1xMA 1xSL LON/Works networkleri için dijital LON arayüzü
FTT 10 A transceiver
1xSL 1xMA Serbest NC kuru kontak üzerinden - “Harici .Kapama” fonksiyonu2)
“hız ayarı veya ayarlanmıú de÷er için 0....10 V uzaktan kumanda çıkıúlı3)
1xSL 1xMA
Serbest NC kuru kontak üzerinden - “ Harici .Min” fonksiyonu4)
“hız ayarı veya ayarlanmıú de÷er için 0....10 V uzaktan kumanda çıkıúlı3)
1xSL 1xMA
SBM genel ”çalıúıyor” mesajı için serbest- NO kontaklı5)
“hız ayarı veya ayarlanmıú de÷er için 0....10 V uzaktan kumanda çıkıúlı3)
1xMA 1xSL MA = Pilot pompa, SL = Takipçi pompa
1) Kontrolúekli ikiz pompalar için de mevcuttur.
Kontrolúekli ikiz pompadaki pilot için de mevcut de÷ildir.
økiz pompanın takipçi pompası DP modulün arayüzü vasıtasıyla pilot pompadan komut alır. (2-ba÷lantı kablosu).
2) Motor çalıúması yoktur..
3) 0....10 V uzaktan kumanda giriúi çeúitli fonksiyonlara sahiptir., Bakınız tablo, sayfa 19.
4) Ana pompa minimum hızda çalıúır, di÷er pompalar çalıúmaz.
5) Pilot’da ki genel ”Çalıúıyor” mesajı, motorlardan biri veya herikisi de çalıútı÷ı zaman görünür.
19 Uzaktan hız ayarlama (DDC)
0...1 V: Kapalı 1...3 V: Min. hız 3...10 V: nmin...nmaks
- Ana pompanın hızı voltaj sinyali ile hat için ayarlandı.
- 24 saat çalıúma - sonrası ana pompa de÷iúimi
- Hatta voltaj sinyalli aynı hızda iki pompa çalıúıyor.
Ayarlanmıú de÷er için uzaktan ayar- lama
0...1 V: Hmin 1...10 V: Hmin...Hmaks
- Ana pompa fark basıncını kontrol eder.
- 24 saat çalıúma - sonrası ana pompa de÷iúimi
- østenilen max. verimlilik için max.
yükteki pompa çalıútırıldı ve durduruldu.
- 24 saat çalıúma - sonrası ana pompa de÷iúimi
E÷er “Harc.Kapalı” ve “Harc.Min” fonksiyonları ve serbest voltaj kontakları - mevcut ise, bir analog arayüzü konvertörü ve 2 PCP modülü gerekir.
Bütün fonksiyonlar analaog arayüzü konvertöründe mevcuttur.
Tele- Monitörün teknik bilgileri
Motorun koruma sınıfı IP 43 Titreúim direnci IEC 68-2-6 Çalıúma sıcaklı÷ı -10 °C to 40 °C Rulman sıcaklı÷ı -20 °C to 70 °C Alıcı/verici uzaklı÷ı maks. 10 m
Ekran 50 x 50 mm, arkadan
aydınlatmalıdır.
Voltaj temini 2 adet mini alkalin pil
(parçalar sevkiyat kapsamındadır) Çalıúma saati dü÷mesi açıldıktan sonra yaklaúık 24 saattir ve arkadan aydınlatmalıdır
Sürekli koruma EE-Prom
Parazit yayma sınıfı EN 50081-1 Parazitten etkilenme sınıfı EN 50082-2
Tele- Monitörün Fonksiyonel Tanımlaması
øletiúim Menüsü Kızılötesi arayüzü üzerinden Tele monitör ve pompa arasında - otomatik ba÷lantı (Elle kodlama gerekli de÷ildir)
Ekran Menüsü p-T, açık/kapalı, ...)
- Hata raporlama
Çalıúma Menüsü p, hız)
- Açık/Kapalı
østatistik Menüsü Pompanın yük profilinin analizi
- Çalıútırma döngüsünün hidrolik de÷erleri ve mevcut elektrik de÷erlerinin histogramları
- Çalıúma saati ve çalıúma bilgileri sayacı
Servis Menüsü - Hata teúhisi
- Hata istatistikleri
- Pompanın fonksiyonel testi
- Çalıúan monitörün çalıútırma kontrolü
- PCP arayüzü üzerinden çalıúan ba÷lantının kontrolü
- Dönüúyönü - kontrolü -(tüm pompalar standart motorlar için kullanılabilir)
Özel Menü Tele- özelleútirilmesi
- Dil seçimi - Ekran kontrastı
- Kısa süreli otomatik - durdurma- - Özelúifre
- Bir dü÷me üzerine basarak otomatik pompa ayarı - için temel ayarlar
1137.5/2-82/1.4.2006Öncedenhabervermeksizinteknikbilgilerdede÷isiklik yapmahakkımızsaklıdır.
Harc.Min1) = Harici voltsuz NC kontak - Kapalı: Pompa aktif de÷il - Açık: Pompa “ KAPALI ” SBM = Genel ”Çalıúıyor” mesajı
(NO kontak, 1 A, 250 V~)
1) Pompa üzerindeki terminaller fabrika çıkıúında ayarlanmıútır økiz pompa yönetimi için = DP Arayüzü
PLR = PCP bus için Arayüz LON = LON bus için Arayüz
0...10 V = ayarlanmıú de÷er veya hız için uzaktan ayarlama
Harc.Off1) = Harici voltsuz NC kontak - Kapalı: Pompa aktif de÷il - Açık: Pompa “KAPALI”
Standart
PCP Modülü LON Modülü Harc.off Modülü Harc.min Modülü SBM Modülü
kullanıl mıyor
kullanıl mıyor
Teknik Bilgiler
øúlem kontrollü iúlemci (PCP) modülü:
Terminal kesit 0.25 – 1.0 mm2
Max. kablo uzunlu÷u 500 m
LON modülü:
Telsiz FTT 10 A
Voltaj kayna÷ı 5 V=/15 V= pompa ile
Akım ihtiyacı 30 mA
Terminal kesit 0.25 – 1.0 mm2
Bus kablosu min 2x 0.34 mm2,
ikiz çift (10 t/m), koruyucusuz (örn.
J-Y(st)Y 2 x 2 x 0.8 mm2)
Neuron ID Neuron ID bar kodlu
çift yapıúkan etiket
Protokol LONTalk
“Harc.KAPALI” modül
Kontak oranı 24 V DC, 10 mA
Gerilim 250 V AC
Max. kablo uzunlu÷u 100 m
Terminal kesit 1.0 mm2
“Harc.Min” modülü:
Kontak oranı 24 V DC, 10 mA
Gerilim 250 V AC
Max. kablo uzunlu÷u 100 m
Terminal kesit 1.0 mm2
Genel ”Çalıúıyor” mesajı “SBM”:
Kontak oranı 250 V AC/1 A
Max. kablo uzunlu÷u 100 m
Terminal kesit 1.0 mm2
Kontrol giriúi “0...10 V”
Gerilim 24 V=
Voltaj giriúinin
giriú direnci >100 k:
Do÷ruluk + 5 %
Max. kablo uzunlu÷u 25 m (kaplamalı)
Terminal kesit 1.0 mm2
