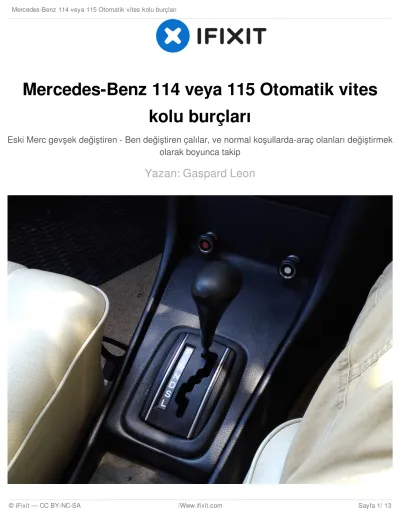

Mercedes-Benz 114 veya 115 Otomatik vites kolu burçları
Eski Merc gevşek değiştiren - Ben değiştiren çalılar, ve normal koşullarda-araç olanları değiştirmek olarak boyunca takip
Yazan: Gaspard Leon
Klasik Merc gevşek değiştiren var mı? Ben iç değiştiren çalılar yerine olarak takip edin
ARAÇLAR:
Phillips 2. Tornavida (1)
Yassı kafa 3/32 "ya da 2,5 mm Tornavida (1) Küçük İğne Burun Pense (1)
Küçük Segman pensesi (1) Optional
soket 10mm (1)
1 / 4in sürücü mandal (1)
15mm Anahtarı veya maymun anahtarı (1)
PARÇALAR:
1152671250 - Shifter Burç (2)
1152670950 - Shifter Burç küçük - iç bahar (2)
İsteğe bağlı
3M Silikon Yapıştır (1)
Ya da başka bir plastik güvenli yağlama
Adım 1 — Küllük kaldır
Bu kılavuz sadece gibi, zemin kayması otomatik uygulanır benim 1976 230,6 (114,015)
Bu araba Yeni Zelanda'da kulüpler, ABD'de satılan, ancak merkez konsol tüm diğer 114 ve 115 otomatik için aynıdır (ve muhtemelen diğer modeli aralıkları) asla
İlk adım açmak ve vida ilk belirlemelere erişmek için Küllük kaldırmaktır
dışarı küllük çekerken - Metal tırnağını aşağı doğru itin
Adım 2 — Küllük çerçeveyi çıkarın
Eğer küllük kaldırdık sonra küllük çerçeve / braket göreceksiniz
Şimdilik alt kısmında iki karşıt battı vidaları görmezden - açılışında arkasındaki iki yassı kafalı vidayı çıkarın
Dikkatli Eğer puro için konektör olarak sol sopalarla hafif temas çekin zaman dışarı yüzden sadece çekin olamaz düz-out
Adım 3 — orta konsol paneli vidalar ön kaldır
Şimdi değiştiren / orta konsol panelinin önünde tutarak, bu iki karşıt battı vidaları kaldırabilirsiniz.
Adım 4 — merkez konsol trim arka tek klibi yukarı çekin
zor, ya da ikinci en zor aşama
aşağı merkez konsol trim paneli arka tutan basit bir metal kaplama klips var (fotoğrafta sarı bir kutu ile işaretlenmiş 2)
Eğer klibin bir görünüm (fotoğrafta mavi kutu alanı) kazanmak için işaretli alanda kauçuk döşeme geri gözetlemek, kolayca görmek mümkün olmayacaktır
Arabamda ona bağlı metal klipsi ile plastik ayak kırık, bu yüzden kırmak için değil böylece bir dahaki sefere çekin yardımcı olmak için tel küçük bir bit eklendi o (3 fotoğrafta kırmızı kutuya bakın)
Adım 5 — konnektörlerini çıkarın ve paneli çıkarın
Emin olun sizin el freni ayarlamak ya da bir yamaçta değiliz edilir
dışarı konsol paneli almak için gerekli olan nötr veya diğer viteslere Shift
Sen şekilde olsun trim panelini ileri geri biraz senin tehlikeler ve arka cam ısıtıcısı / buğu çözücü için fişler olarak açı gerekir
Ben Sarı (buğu çözücü) ve Kırmızı birimleri ve bunların fişlerini gösterilen ettik (tehlikeler)
Adım 6 — değiştiren arka plan ışığını kaldırın
Bu sadece-kırpılır oluyor ve bunu başlamak için üst kısmında küçük bir düz kafasını kullanarak gözetlemek
Bunu yeniden monte ederken, sadece duy V sembolü ile değiştiren konut V sembolünü hizaya
Adım 7 — değiştiren Surround basılı tutarak 3 cıvatayı sökün
Bir 10mm soket gerekir - Ben derin 4in 1 / kullanılan
3 cıvata, solda sağ tarafta bir ve 2 var
Onları dışarı çektiğinizde Onlar küçük dalgalı yıkayıcı var, merkez konsol aşağı düşürmeyin
Bir sonraki adıma kadar tamamen çevre kaldırmak mümkün olmayacaktır
Adım 8 — vites kolunu ve topuzu sökün
İlk 15mm somununu gevşetin (kırmızı özetlenen)
Şimdi vites kolu / topuzu sökün edebilir
Eğer olduğunuzda o somununu sıkmadan önce doğru saat hızına oluyor sağlamak yeniden yüklemeyi
Adım 9 — vardiya bağlantı mahfazası cıvatalarını çıkartın
Dört 10mm cıvata sol iki cıvata görmek zor vardır, geri biraz Döşeme gözetlemek gerekir
Sol üst cıvata üzerinde değiştiren arka ışık zemin kablosuna sahiptir
cıvata onlara büyük düz pullar var, konsolun yan onları aşağı düşürmemeye dikkat - Gerekirse bir mıknatıs kullanın
Adım 10 — vardiya çubuk ayırın
değiştiren konut (siyah plastik parçası) kaldırarak sonra aşağıda kaydırma çubuğuna bağlı olduğu göreceksiniz
Resimdeki yeşil şey mili olan
daha iyi erişim elde etmek için, benim yaptığım gibi (birkaç vites ile gitmek) aracın arka tarafına doğru kayması çubuk indirebiliriz
klip iğne burun pense ve / veya küçük bir düz tornavida ile kaldırmak oldukça kolaydır
orta konsolun yan aşağı ya da şimdi ortaya tünelde delikten klibi düşmesi dikkatli olun
Bu fotoğraflar ben 3M Silikon macun ile tüm burçlar kadar lubed görebileceğiniz gibi, yeniden aksamından aslında - herhangi bir plastik kasa madeni kullanabilirsiniz
Adım 11 — konut "yarım-ay" Kaldır
Sen (arabasına giren toz ve gürültü durdurmak için) plastik yarım ay parçası göreceksiniz - sadece ortaya çıkarır
Adım 12 — Vites kolu boyunduruğu çıkarın - bölüm 1
Ana çubuğa vites kolu boyunduruğu bağlayan küçük çubuğun bir ucundan bir klip kaldırın
Bu fotoğraflar yeniden montaj sırasında çekildiği gibi yine silikon madeni mevcut olduğunu
Sen küçük bir burç ilkbahar ve her iki ucundaki küçük çubuk arasında olduğunu görebilirsiniz - bu burç benim tamamen gitti vardı, isteğe bağlı ama ucuz
küçük burç parça numarası: 1152670950
Ben (kırmızı ok yönünde slayt) klibi silmek için küçük bir tornavida ve karga-burun pense kullanılan
Adım 13 — Vites kolu boyunduruğu çıkartın - bölüm 2
bu küçük burç Bazı iyi görünümleri küçük çubuğunu (ok yönünde dışarı slayt çubuğunu) çekin olarak
burç, eskileri muhtemelen sararmış veya çatlak ya da eksik olur taze ve açıktır bu yüzden bu fotoğraflar yeniden montajı sırasında vardı
Eğer onları daha iyi tanımak, böylece ben küçük bir çubuğun ucuna ve diğer ucunda kırmızı bir daire üzerinde mavi bir daire koymak
burç yeniden eklerken geri bahar gözetlemek için tekrar küçük bir tornavida ve karga-burun pense kullanılan
Adım 14 — Vites kolunun boyunduruk parçaları
Ve parçaların nihai gösteri milinden boyunduruğu / eklemek ayırmak için ilgili
Adım 15 — Segman
Şimdi en zor ya da ikinci en zor aşama
Snap-halkası çıkarma
Küçük geçmeli halka pensesi varsa bu muhtemelen oldukça kolaydır
Eğer şanslı olabilir değilse ben ve iğne-burun ipuçları deliklere uygun gibi
Hatta bu yüzden yüklemek ve ek halkasını çıkarmak için bir meydan okuma oldu
uçan giderse de bir parçası muhtemelen uçan gitmek, bu yüzden onu bulabileceği bir yerde sökme yapacak
yıkayıcı ek halkası altında gider
Bu fotoğraflar yeniden montaj vardır görebileceğiniz gibi, benim eski burç sararmış ve parçalar halinde sol tarafı oldu
Adım 16 — Ana vardiya çubuk dışarı kaydırın
Sonunda plastik gövde ana çubuk dışarı kayabilir
Eğer plastik yarım ay parçası kaldırmak zorunda kaldı neden burada göreceksiniz
sen ayrı hepsi var sonra, burçlar (herhangi kalırsa) sadece dışarı itmek gerekir
Ben temizledik ve sonra tekrar monte etmeden önce parçaları lubed
Adım 17 — burçlar kendileri
Yeni parçalar vs benim eski burç (lar)
İkinci görüntü burçlar bölümünde odaklı nasıl
Üçüncü görüntü yuvaya geri kaydırdı hazır burç üzerinde silikon macun yağlayıcı olduğu
yeniden monte etmek tersten adımları izleyin
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 18 — ve Araçlar Sarın
Ben kullanılan temel araç Philips 2. tornavida (resimde yok), küçük düz başlı tornavida, küçük kargaburun, 10mm derin soket ve sürücüleri vardı
Sarf 3M Silikon Yapıştır, kağıt havlu ve Fren temizleyici biraz vardı
araba, Portakal Mercedes-Benz üzerinde çalışılan 1976 otomatik şanzıman ile 230,6 (tip 114,015), Sağ sürücüsüne bu Yeni Zelanda'da olduğu gibi
