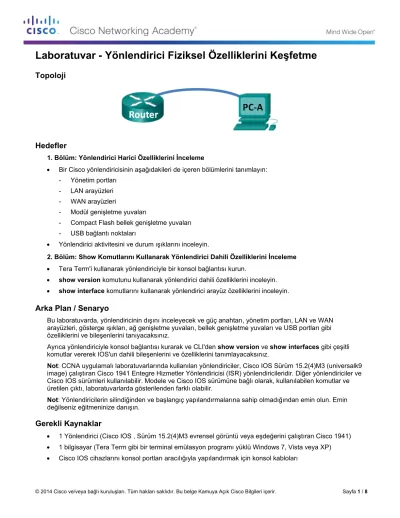

Laboratuvar - Yönlendirici Fiziksel Özelliklerini Keşfetme

(1)

Laboratuvar - Yönlendirici Fiziksel Özelliklerini Keşfetme

Topoloji

Hedefler

1. Bölüm: Yönlendirici Harici Özelliklerini İnceleme

• Bir Cisco yönlendiricisinin aşağıdakileri de içeren bölümlerini tanımlayın:

- Yönetim portları - LAN arayüzleri - WAN arayüzleri

- Modül genişletme yuvaları

- Compact Flash bellek genişletme yuvaları - USB bağlantı noktaları

• Yönlendirici aktivitesini ve durum ışıklarını inceleyin.

2. Bölüm: Show Komutlarını Kullanarak Yönlendirici Dahili Özelliklerini İnceleme

• Tera Term'i kullanarak yönlendiriciyle bir konsol bağlantısı kurun.

• show version komutunu kullanarak yönlendirici dahili özelliklerini inceleyin.

• show interface komutlarını kullanarak yönlendirici arayüz özelliklerini inceleyin.

Arka Plan / Senaryo

Bu laboratuvarda, yönlendiricinin dışını inceleyecek ve güç anahtarı, yönetim portları, LAN ve WAN arayüzleri, gösterge ışıkları, ağ genişletme yuvaları, bellek genişletme yuvaları ve USB portları gibi özelliklerini ve bileşenlerini tanıyacaksınız.

Ayrıca yönlendiriciyle konsol bağlantısı kurarak ve CLI'den show version ve show interfaces gibi çeşitli komutlar vererek IOS'un dahili bileşenlerini ve özelliklerini tanımlayacaksınız.

Not: CCNA uygulamalı laboratuvarlarında kullanılan yönlendiriciler, Cisco IOS Sürüm 15.2(4)M3 (universalk9 image) çalıştıran Cisco 1941 Entegre Hizmetler Yönlendiricisi (ISR) yönlendiricileridir. Diğer yönlendiriciler ve Cisco IOS sürümleri kullanılabilir. Modele ve Cisco IOS sürümüne bağlı olarak, kullanılabilen komutlar ve üretilen çıktı, laboratuvarlarda gösterilenden farklı olabilir.

Not: Yönlendiricilerin silindiğinden ve başlangıç yapılandırmalarına sahip olmadığından emin olun. Emin değilseniz eğitmeninize danışın.

Gerekli Kaynaklar

• 1 Yönlendirici (Cisco IOS , Sürüm 15.2(4)M3 evrensel görüntü veya eşdeğerini çalıştıran Cisco 1941)

• 1 bilgisayar (Tera Term gibi bir terminal emülasyon programı yüklü Windows 7, Vista veya XP)

• Cisco IOS cihazlarını konsol portları aracılığıyla yapılandırmak için konsol kabloları

(2)

1. Bölüm: Yönlendirici Harici Özelliklerini İnceleme

Aşağıdaki soruları yanıtlamak için, aşağıdaki görüntüleri kullanın ve Cisco yönlendiricisinin arka plakasını doğrudan kendiniz inceleyin. Görüntüde parçaları doğru şekilde tanımlayan alanlara oklar ve daireler çizmekten çekinmeyin.

Not: Aşağıdaki görüntülerde gösterilen yönlendirici, bir Cisco 1941'dir ve bu yönlendirici, sizin akademinizdeki yönlendiricilerin marka ve modellerinden farklı olabilir. Cisco 1941 serisi yönlendiricilerin cihaz bilgilerini ve özelliklerini Cisco.com web sitesinde bulabilirsiniz. Aşağıdaki birçok sorunun yanıtları da dahil olmak üzere ek bilgiler aşağıda bulunabilir:

http://www.cisco.com/en/US/prod/collateral/routers/ps10538/data_sheet_c78_556319.html 1. Adım: Bir Cisco yönlendiricisinin çeşitli bölümlerini tanımlayın.

Bu adımda gösterilen görüntü, bir Cisco 1941 ISR'sinin arka plakasıdır. Bu adımdaki soruları yanıtlamak için bunu kullanın. Ek olarak, farklı bir yönlendirici modelini inceliyorsanız, arka plakayı çizmeniz ve aşağıdaki sorularda belirtilen şekilde bileşenleri ve arayüzleri tanımlamanız için burada size bir alan ayrılmıştır.

(3)

a. Yönlendiricinin güç anahtarını daire içine alın ve etiketleyin. Yönlendiricinizdeki güç anahtarı, görüntüde gösterilen yönlendiriciyle aynı bölümde mi?

____________________________________________________________________________________

b. Yönetim portlarını daire içine alın ve etiketleyin. Dahili yönetim portları nelerdir? Yönlendiricinizdeki yönetim portları bunlarla aynı mı? Değilse, bunlar ne açıdan farklı?

____________________________________________________________________________________

c. Yönlendiricinin LAN arayüzlerini daire içine alın ve etiketleyin. Görüntüdeki yönlendirici kaç LAN arayüzüne sahip ve arayüz teknoloji türü nedir? Yönlendiricinizdeki LAN arayüzleri bunlarla aynı mı?

Değilse, bunlar ne açıdan farklı?

____________________________________________________________________________________

d. Yönlendiricinin WAN arayüzlerini daire içine alın ve etiketleyin. Görüntüdeki yönlendirici kaç WAN arayüzüne sahip ve arayüz teknoloji türü nedir? Yönlendiricinizdeki WAN arayüzleri bunlarla aynı mı?

____________________________________________________________________________________

e. Cisco 1941 ISR, modüler bir platformdur ve çeşitli ağ bağlantısı gereksinimleri için modül genişletme yuvalarıyla sunulur. Modül yuvalarını daire içine alın ve etiketleyin. Kaç modül yuvası var? Kaçı

kullanılıyor? Bu modül genişletme yuvalarının türü nedir? Modül yuvaları, yönlendiricinizdekilerle aynı mı?

____________________________________________________________________________________

f. Cisco 1941 yönlendiricisi, yüksek hızlı depolama için CompactFlash bellek yuvalarıyla birlikte sunulur.

CompactFlash bellek yuvalarını daire içine alın ve etiketleyin. Kaç bellek yuvası var? Kaçı kullanılıyor?

Bunlar ne kadar bellek barındırabiliyor? Bellek yuvaları, yönlendiricinizdekilerle aynı mı? Değilse, bunlar ne açıdan farklı?

____________________________________________________________________________________

g. Cisco 1941 yönlendiricisinde USB 2.0 portları bulunmaktadır. Dahili USB portları, eToken cihazlarını ve USB flash belleğini destekler. USB eToken cihazı özelliği, Cisco yönlendiricileri için cihaz kimlik

doğrulaması ve güvenli yapılandırma sağlar. USB flash özelliği, isteğe bağlı ikincil depolama kapasitesi ve ek önyükleme cihazı sağlar. USB portlarını daire içine alın ve etiketleyin. Kaç USB portu var?

Yönlendiricinizde USB portu var mı?

____________________________________________________________________________________

h. Cisco 1941 yönlendiricisinde ayrıca bir mini-B USB portu bulunur. mini-B USB konsol portunu daire içine alın ve etiketleyin.

____________________________________________________________________________________

(4)

2. Adım: Yönlendirici aktivitesini ve durum ışıklarını inceleyin.

Aşağıdaki görüntüde, gücü açık ve bağlı bir Cisco 1941 ISR'nin ön panelindeki ve arka plakasındaki aktiviteyi ve durum ışıklarını vurgulamaktadır.

Not: Bazı gösterge ışıkları, aşağıdaki Cisco 1941 yönlendiricisi arka plakasının görüntüsünde görülmemektedir.

a. Yukarıdaki görüntüde yönlendiricinin ön panelindeki gösterge ışıklarını inceleyin. Işıklar, SYS, ACT ve POE olarak etiketlenmiştir. Etiketler ne anlama gelir? Görüntüdeki ışıklar, yönlendiricinin durumuyla ilgili neyi göstermektedir? Bu etiketler aydınlatılmasaydı okunamazdı.

____________________________________________________________________________________

(5)

b. Yukarıdaki görüntüdeki arka plakada yönlendiricinin gösterge ışıklarını inceleyin. Bağlı her bir arayüz ve yönetim portu için birer adet olmak üzere görünen üç aktivite ışığı vardır. Yönlendiricinizdeki arayüz ışıklarını inceleyin. Işıklar nasıl etiketlenmiştir ve bunların anlamları nedir?

____________________________________________________________________________________

c. Yönetim portlarının ve ağ arayüzlerinin yanı sıra, yönlendiricinin arka plakasında başka hangi gösterge ışıkları bulunur ve bunların amacı ne olabilir?

____________________________________________________________________________________

2. Bölüm: Show Komutlarını Kullanarak Yönlendirici Dahili Özelliklerini İnceleme

1. Adım: Yönlendiriciyle bir konsol bağlantısı kurun ve show version komutunu kullanın.

a. Tera Term'i kullanarak yönlendiriciyle konsol bağlantısı kurun ve enable komutunu kullanarak ayrıcalıklı EXEC moduna girin:

Router>enable Router#

b. show version komutunu kullanarak yönlendiriciyle ilgili bilgiler görüntüleyin. Çıktı sayfalarında ilerlemek için klavyedeki boşluk çubuğunu kullanın.

Router# show version

Cisco IOS Software, C1900 Software (C1900-UNIVERSALK9-M), Version 15.2(4)M3, RELEASE SOFTWARE (fc1)

Compiled Thu 26-Jul-12 19:34 by prod_rel_team

ROM: System Bootstrap, Version 15.0(1r)M15, RELEASE SOFTWARE (fc1) Router uptime is 1 day, 14 hours, 46 minutes

System returned to ROM by power-on

System restarted at 07:26:55 UTC Mon Dec 3 2012

System image file is "flash0:c1900-universalk9-mz.SPA.152-4.M3.bin"

Last reload type: Normal Reload Last reload reason: power-on

If you require further assistance please contact us by sending email to [email protected].

Cisco CISCO1941/K9 (revision 1.0) with 487424K/36864K bytes of memory.

Processor board ID FGL16082318

(6)

2 Gigabit Ethernet interfaces 2 Serial(sync/async) interfaces 1 terminal line

1 Virtual Private Network (VPN) Module

DRAM configuration is 64 bits wide with parity disabled.

255K bytes of non-volatile configuration memory.

250880K bytes of ATA System CompactFlash 0 (Read/Write)

Technology Package License Information for Module:'c1900'

--- Technology Technology-package Technology-package Current Type Next reboot

--- ipbase ipbasek9 Permanent ipbasek9

security securityk9 Permanent securityk9 data None None None Configuration register is 0x2102

c. show version komutunun çıktısını kullanarak, yönlendiriciyle ilgili aşağıdaki soruları yanıtlayın. Farklı bir yönlendirici modelini inceliyorsanız, bununla ilgili bilgileri aşağıya dahil edin.

1) Cisco IOS'un sürümü nedir ve sistem görüntüsü dosya adı nedir?

________________________________________________________________________________

2) ROM BIOS'taki Önyükleme program sürümü nedir?

________________________________________________________________________________

3) Yönlendirici, en son yeniden başlatmadan bu yana ne kadar süredir çalışıyor (çalışma süresi olarak da bilinir)?

________________________________________________________________________________

4) Yönlendiricide ne kadar dinamik rasgele erişim belleği (DRAM) var?

________________________________________________________________________________

5) Yönlendiricinin işlemci kartı Kimlik numarası nedir?

________________________________________________________________________________

6) Yönlendirici, hangi ağ arayüzlerine sahip?

________________________________________________________________________________

7) IOS depolaması için ne kadar CompactFlash belleği var?

________________________________________________________________________________

8) Yapılandırma dosyası depolama için ne kadar değişken olmayan rasgele erişim belleği (NVRAM) var?

________________________________________________________________________________

9) Yapılandırma kaydının ayarı nedir?

________________________________________________________________________________

(7)

2. Adım: Ağ arayüzlerini incelemek için show interface komutunu kullanın.

a. Gigabit Ethernet 0/0 arayüzünün durumunu görmek için show interface gigabitEthernet 0/0komutunu kullanın.

Not: Komutun bir bölümünü (örneğin, show interface g) yazdıktan sonra, gigabitEthernet komut parametresini tamamlamak için klavyenizdeki Tab(Sekme) tuşunu kullanabilirsiniz.

Router# show interface gigabitEthernet 0/0

GigabitEthernet0/0 is administratively down, line protocol is down

Hardware is CN Gigabit Ethernet, address is 442b.031a.b9a0 (bia 442b.031a.b9a0) MTU 1500 bytes, BW 100000 Kbit/sec, DLY 100 usec,

reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set

Keepalive set (10 sec)

Full Duplex, 100Mbps, media type is RJ45

output flow-control is unsupported, input flow-control is unsupported ARP type: ARPA, ARP Timeout 04:00:00

Last input never, output never, output hang never Last clearing of "show interface"counters never

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo

Output queue: 0/40 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 3 packets input, 276 bytes, 0 no buffer Received 0 broadcasts (0 IP multicasts) 0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog, 0 multicast, 0 pause input

0 packets output, 0 bytes, 0 underruns

0 output errors, 0 collisions, 0 interface resets 0 unknown protocol drops

0 babbles, 0 late collision, 0 deferred 0 lost carrier, 0 no carrier, 0 pause output

0 output buffer failures, 0 output buffers swapped out

b. Yukarıda gösterilen show interface gigabitEthernet 0/0komutunun çıktısını dikkate alarak veya yönlendiricinizdeki çıktıyı kullanarak, aşağıdaki soruları yanıtlayın:

Gigabit Ethernet arayüzünün donanım türü ve MAC adresi nedir?

____________________________________________________________________________________

Arayüz medya türü nedir? Arayüz açık (up) mı yoksa kapalı (down) mı?

____________________________________________________________________________________

c. Seri 0/0/0 arayüzünün durumunu görüntülemek için show interfaces serial 0/0/0komutunu kullanın.

Router# show interface serial 0/0/0

Serial0/0/0 is administratively down, line protocol is down Hardware is WIC MBRD Serial

MTU 1500 bytes, BW 1544 Kbit/sec, DLY 20000 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation HDLC, loopback not set

(8)

Keepalive set (10 sec)

Last input 07:41:21, output never, output hang never Last clearing of "show interface"counters never

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo

Output queue: 0/40 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 1 packets input, 24 bytes, 0 no buffer Received 1 broadcasts (0 IP multicasts) 0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort 0 packets output, 0 bytes, 0 underruns

0 output errors, 0 collisions, 2 interface resets 0 unknown protocol drops

0 output buffer failures, 0 output buffers swapped out 1 carrier transitions

DCD=down DSR=down DTR=down RTS=down CTS=down

d. Yukarıda verilen çıktı komutunu dikkate alarak aşağıdaki soruları yanıtlayın:

___________________________________________________________________________________

Donanım türü nedir? Arayüz açık (up) mı yoksa kapalı (down) mı?

___________________________________________________________________________________

Değerlendirme

1. Neden bir EHWIC genişletme yuvası kullanmanız gerekebilir?

_______________________________________________________________________________________

2. Flash belleği neden yükseltmeniz gerekebilir?

_______________________________________________________________________________________

3. Mini-USB portunun amacı nedir?

_______________________________________________________________________________________

4. Yönlendiricinin arkasındaki ISM/WLAN gösterge ışığının amacı nedir? Bu ne anlama gelir?

_______________________________________________________________________________________
