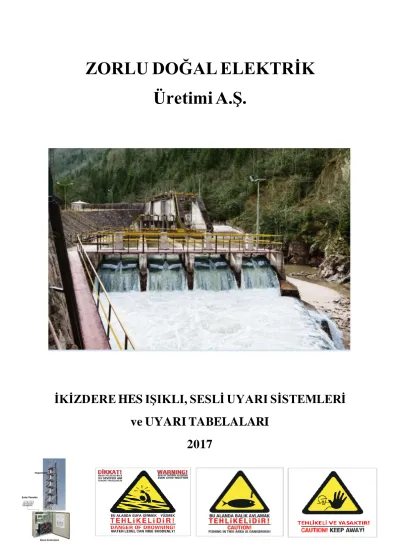

ZORLU DOĞAL ELEKTRİK Üretimi A.Ş.
İKİZDERE HES IŞIKLI, SESLİ UYARI SİSTEMLERİ ve UYARI TABELALARI
2017
DOSYA İÇERİĞİ Önsöz, Amaç, Kapsam
Bölüm-1 HES Tesisi ve Karakteristikleri ve HECRAS Raporu Bölüm-2 HES Tesisi Koruyucu Güvenlik Önlemlerinin Belirlenmesi Bölüm-3 HES Tesisi Koruyucu Güvenlik Önlemlerinin Projelendirilmesi Bölüm-4 HES Tesisi Koruyucu Güvenlik Önlemlerinin Uygulanması
Bölüm-1
HES Tesisi ve Karakteristikleri 1.1.Şirket Bilgileri
1.2.Tesisin Yeri
1.3.Tesisin Hidrolik, Jeolojik Ve Demografik Özellikleri 1.4.Tesisin Karakteristikleri
Bölüm-2
HES Tesisi Koruyucu Güvenlik Önlemlerinin Belirlenmesi
2.1.HES Tesisi Rezervuar Bölgesinde Tehlikenin Tanımlanması Ve Sınıflandırılması 2.2.HES Tesisi Mansap Bölgesinde Tehlikenin Tanımlanması Ve Sınıflandırılması
2.3.HES Tesisi Rezervuar Bölgesinde Tehlike Lokasyonlarının Belirlenmesi Ve Koordinatlandırılması 2.4.HES Tesisinin Mansap Bölgesinde Tehlike VeLokasyonlarınınBelirlenmsi Ve Koordinatlandırılması
2.5.Tehlike Lokasyonlarında Alınacak Koruyucu Güvenlik Önlemlerinin Kararlaştırılması 2.6. Kullanılan Semboller Ve Anlamları
2.7. Projede Tüm Ekipmanların Montaj Ölçü Bilgileri
2.8. Erken Uyarı Sistemi Periyodik Ve Periyodik Olmayan Kontroller
2.9.Mevcut Koruyucu Güvenlik Önlemleri Ve Yapılacak İyileştirme Çabaları
Bölüm-3
HES Tesisi Koruyucu Güvenlik Önlemlerinin Projelendirilmesi
3.1.İKİZDERE HES Rezervuar ve Mansap Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi(Tabela Uygulaması)
3.2.İKİZDERE HES Rezervuar Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi ve Koordinatlandırılması (Uyarı Tabelaları)
3.3.İKİZDEREHES Mansap Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi ve Koordinatlandırılması (Uyarı Tabelaları)
3.4. İKİZDEREHES SorumlulukBölgesinde Yapılacak Sesli Uyarı Cihaz Yerlerinin Belirlenmesi 3.5.İKİZDEREHES SorumlulukBölgesinde Yapılacak Sesli Uyarı Cihaz Yerleri
Koordinatlandırılması
Bölüm-4
HES Tesisi Koruyucu Güvenlik Önlemlerinin Uygulanması 4.1 Uyarı Levhaları Periyodik/Periyodik Olmayan Kontroller
4.2. Erken Uyarı Sistemi Periyodik/Periyodik Olmayan Kontroller
Amaç
Zorlu Doğal Enerji Üretimi A.Ş. tarafından işletilen İkizdere HES tesislerindeki güvenliği, Devlet Su İşleri Genel Müdürlüğü İşletme ve Bakım Dairesi Başkanlığı İşletmedeki Hidroelektrik Santraller Şube Müdürlüğü, ENERJİ AMAÇLI TESİSLERDE ÇEVRESEL KORUMA, GÜVENLİK VE UYARI SİSTEMLERİ REHBERİ ne uygun olarak sağlanmaktadır.
Kapsam
Uygulama kriterlerinin kapsamı,Zorlu Doğal Enerji Üretimi A.Ş.tarafından işletilen İkizdere HES İşletmesi, regülatör, kuyruk suyu çıkışına kadar olan ve sonraki deşarj alanları (kanal, dere yatağı, nehir yatağı vb.) ile can ve mal güvenliğini tehdit edebilecek diğer rezervuar ve mansap alanlarında “Taşkın kotu” ile sınırlı olan işletme koşullarında geçerlidir.
İkizdere HESTesisi sorumluluk sahası Arca HES regülatör alanında 635,31 m maksimum kotundan başlayarak denize kadardır.
İKİZDE HES REGÜLATÖR KOORDİNATLAR 4 514 478 K 633 160 D (Demirkapı Reg.)
4 515 423 K 633 278 D (CimilReg.) İKİZDE HESSANTRAL
4 517 412 K 630 846 Dkoordinatlarında yer almaktadır.
Hidrografik Eğrisi
∆t:0-3dk
∆h>50cm
Kesit Çalışması :
İkizdere HES İyidereüzerinde , 6622m. lik güzergahta Taşkın Analizi (HecRas) yapılmıştır. Analizde kullanılan ve 100 m aralıklarla alınan kesitlerde referans kotu olarak, Regülatör Maksimum taşkın kodu(Q500) olan 635,31 m. kotu esas alınmıştır.
Türbinlerin tamamının çalışması dikkate alınarak (proje debisi 19 m3/s) analiz yapılmış,Cansuyu miktarı Demirkapı Regülatörü dizayn debileri; Cansuyu 1.6415 m³/s, Cimil Regülatörü dizayn debileri; Cansuyu 0.9263 m³/s, hesaplara dahil edilmiştir.
Sorumluluk sahası akarsu hattı boyunca alınan kesitlerde (∆t) ve (∆h) farkları incelenmiştir.
Analiz sonuçlarına göre;
Grafiklere göre yapılan değerlendirmede;
Santralden bırakılan su tüm kesitlerde 3 dakikalık zaman zarfında 50 cm ve ü zerine
çıkmaktadır. Google earth uydu görüntüsü üzerinde aşağıda kırmızı renk ile gösterilen
kesitlerde 50 cm su yüksekliğinin 3 dakikanın altında aşıldığı kesitler kırmızı, 3 -5 dakika
arasında aşıldığı kesitler sarı, 5 dakikanın üzerinde aşıldığı kesitler yeşil renk, 50 cm yi
aşmadığı kesitler ise mavi renk ile gösterilmiştir.
Tehlike algılanamaz ve tehlikeden kaçılamaz durum kategorisine giren yerleşim yerleri ve
trafik karayolu için ışıklı uyarı sistemi konulmalıdır. Algılanabilir ancak tehlike oluşturulabilir
durum kategorisinde ise tehlike tabelaları konulmalıdır.
ÖNSÖZ
Ülkemizde işletmeye açılan HES tesisleri bölgelerinde, işletme yöntemlerine bağlı olarak ortaya çıkabilecek güvenlik zafiyetlerini ortadan kaldırmak amacıyla, Devlet Su İşleri Genel Müdürlüğü İşletme ve Bakım Dairesi Başkanlığı İşletmedeki Hidroelektrik Santraller Şube Müdürlüğü, “ENERJİ AMAÇLI TESİSLERDE ÇEVRESEL KORUMA, GÜVENLİK VE UYARI SİSTEMLERİ REHBERİ” ni yayınlanmıştır.
Yayınlanan rehber doğrultusunda hazırlanan bu projeyle, Zorlu Doğal Enerji Üretimi A.Ş.
tarafından işletimi gerçekleştirilen, Rize İyidere üzerinde kurulu İkizdere HES bölgesinde çevresel güvenlik sağlanacaktır.
İkizdere HES sorumluluk bölgeleri sabit kesit olmadığından hidrografik ölçümünde çok çeşitli sonuçların elde edileceği değerlendirilmiştir. Dolayısıyla; sorumluluk sahasında yapılan çalışmalar çıkabilecek maksimum risk durumu göz önüne alınarak, 1. Derece tehlike değerlendirmesine göre yapılmıştır.
Proje uygulamasında Devlet Su İşleri Genel Müdürlüğü İşletme ve Bakım Dairesi Başkanlığı İşletmedeki Hidroelektrik Santraller Şube Müdürlüğü, “ENERJİ AMAÇLI TESİSLERDE ÇEVRESEL KORUMA, GÜVENLİK VE UYARI SİSTEMLERİ REHBERİ” kıstasları uygulanacaktır.
İkizdere HES Tesisi sorumluluk sahası regülatör alanında 635,31 m maksimum kotundan başlayarak denize kadardır.
İKİZDE HES REGÜLATÖR KOORDİNATLAR 4 514 478 K 633 160 D (Demirkapı Re
4 515 423 K 633 278 D (CimilReg.) İKİZDE HES SANTRAL
4 517 412 K 630 846 Dkoordinatlarında yer almaktadır.
Onaya sunmuş olduğumuz proje çalışmaları ilgili İKİZDERE HES İşletmesinin vermiş olduğu bilgi ve belgeler esas alınarak hazırlanmıştır.
BÖLÜM-1 HES TESİSİ VE KARAKTERİSTİKLERİ, HECRAS RAPORU 1.1. ŞİRKET BİLGİLERİ
1.2 TESİSİN YERİ
İkizdere HES Projesi Karadeniz Bölgesi'nde, Rize İli sınırları içinde yer alır. Rize İli; Batıdan Trabzon'un Of, güneyden Erzurum'un İspir, Doğudan Artvin'in Yusufeli ve Arhavi ilçeleri ve kuzeyden Karadeniz ile çevrili olan Rize'nin göller hariç yüzölçümü 3920 km2’dir.
Demirkapı Regülatörü, İkizdere İlçesi’nin 2.00 km güneydoğusunda, Mezra Mahallesi’nin 2.00 km güneyinde, Sancaklı Mahallesi’nin 1.00 km kuzeyinde ve İkizdere (mansapta İyidere) üzerinde 630.50 m talveg kotundadır.
Cimil Regülatörü, İkizdere İlçesi’nin 1.60 km güneydoğusunda, Gündoğdu Mahallesi’nin 500.00 m güneyinde, Aylalar Mahallesi’nin 1.00 km kuzeyinde, Punburluk Tepesi’nin 1.60 km kuzeybatısında ve İkizdere’ye mansapta sağ sahilden katılan Cimil Dere üzerinde 625.50 m talveg kotundadır.
İkizdere HES, İkizdere İlçesi’nin 1.80 km kuzeybatısında, Cami mahallesi’nin 1.50 km güneyinde, Güney Mahallesi’nin 1.20 km kuzeydoğusunda, İstarina Tepesi’nin 2.50 km güneybatısında ve İkizdere (mansapta İyidere) sağ sahilinde 457.50 m kuyruksuyu kotunda yer alır.
Demirkapı Regülatörü’nün ve İkizdere HES’in bulunduğu İkizdere sağ sahili boyunca, Rize ve Erzurum illerini bağlayan D925 Karayolu devam etmektedir. Proje kapsamındaki tesislere yılın her döneminde ulaşmak mümkün olmaktadır.
1.3 JEOLOJİK ÖZELLİKLER
Yer Şekilleri ve Genel Arazi Dağılışı
Doğu Karadeniz Kıyı sıradağları yayının kuzey yamacında yer alan Rize toprakları, genel ifade ile dağlık ve engebelidir.
Genel Jeoloji
İkizdere HES Projesi, Karadeniz Bölgesi’nde, Doğu Karadeniz havzasında, İyidere üzerinde, Rize ili İkizdere ilçesinin 2 km kuzeyinde, Tortum G45-a4 Nolu 1/25 000 ölçekli haritada 300-340 boylamları
ve 140-180 enlemleri arasında yer almaktadır.
Proje alanı, Ketin (1966) tarafından tanımlanan Pontidlerin doğu kesiminde yer alır. Li tostratigrafik özellikleri pontidler, magmatik aktivitenin yoğun olduğu kuzey zon; magmatizmanın etkisinin görülmediği çökel birimlerin egemen olduğu güney zon olmak üzere iki ayrı zona ayrılırlar. Proje alanı veçevresi doğu pontidlerin kuzey zonu içerisinde yer almaktadır.
Yoğun bir magmatik etkinliğin bulunduğu kuzey zonda; değişik fasiyeste, kalın ve kesintisiz özellikte volkanik, volkano-tortul, tortul istifler birikirken, güney zonda; daha ziyade filiş karakter li bir tor tul istif çökelmiştir. Doğu pontidlerin kuzey zonundamagmatizma etkinliği uzun süre fasılalar halinde gelişimini sürdürmüş, iki evreli ve farklı özellikteki volkanizma etkinliği sonucunda bazik ve asitik karakterli olarak iki ayrı volkano-tortul istif gelişmiş, bu etkinliklerin sonucunda bölgede volkanik, volkano-tortul ve intrüzif kayaçlar yaygın hale gelmiştir. Bu nedenle proje alanı ve yakın ç evr esinde şiddetli bir magmatik etkinliğin ürünleri oldukça geniş yayılımda izlenmektedir. Volkanik etki nliğin durakladığı veya hızının azaldığı dönemlerde ise sedimanter çökelimler ağırlık kazanmıştır.
Volkanizmanın durakladığı dönemde bölgeye Kaçkar granitoyid sokulumu gelmiştir.
İkizdere yükleme havuzu ve HES yerinde yüzeylenen granitler Kaçkar granitoyidsokulumuna ait kayaçlardır
Nüfus
Rize'de nüfusun dağılışını belirleyen temel faktör yer şekilleridir. Yerleşmeye elverişli düz alanların az bulunması, yerleşme merkezlerinin sahil şeridinden ve akarsu vadilerinde kurulmasını zorunlu kılmıştır.
Nitekim merkez ilçe de dahil olmak üzere 12 ilçenin 6 tanesi sahil şeridinde, diğer ilçelerin tamamı ve köylerin önemli bir kısmı da akarsuların taraça düzlüklerinde kurulmuştur. Ayrıca içerilere doğru engebenin çok artması iç bölgenin tenha olmasına yol açmıştır. Bunun sonucu olarak ortalama 86 olan nüfus yoğunluğu sahil şeridinde 100'ü geçmektedir. Bir başka deyişle Rize'nin sahil şeridi Türkiye'nin en yoğun nüfuslu yerleri arasında olduğu gibi ortalama nüfus yoğunluğu bile Türkiye ortalamasının (69) çok üzerindedir.
Ulaşım ve Haberleşme Olanakları
İkizdere İlçesinden Rize - Erzurum karayolu geçmektedir. Bu yol kış aylarında kapanabilmektedir. Bu yolun İkizdere’ye kadar olan kısmı ile İlçenin çıkışından Erzurum’a doğru tamamı asfaltlanmıştır.
Yolun sürekli çalışması için yapılması gereken kar tünellerinin yapılmasına başlanmış olup çalışmalar devam etmektedir.
İlçenin köyleri oldukça yüksek ve sarp yamaçlara kurulmasına rağmen bütün köylerin yolları yapılmıştır. Bazı köylerin yolları betonlanmış ve betonlama çalışmalarına devam edilmektedir.
EKONOMİK DURUM
Tarım ve Hayvancılık
Proje sahasının içinde bulunduğu İkizdere ilçesi, Rize ilinin en geniş araziye sahip olan İlçesi olmasına rağmen gelir seviyesi düşüktür. İlçe ve köylerin geçimi tamamen tarıma dayalıdır. Yetişen tarım ürünleri ticari amaçlı olmayıp ihtiyaca binaendir.
Madencilik
Düşük kapasiteli kireç ocakları dışında Rize’nin kayda değer tek maden işletme tesisi 1994 yılında açılan Çayeli Bakır İşletmeleridir. Faaliyete başladığı 1994 yılından bu zamana kadar 8 milyon 143 bin ton rezerv işlemiştir. Proje alanında önemli bir maden işletmesi bulunmamaktadır.
Ticaret
Proje alanının bulunduğu İlçenin sanayisi oldukça zayıftır. Güneyce Kasabasında Güneyce Çay Sanayii A.Ş. tarafından 1 adet Çay Fabrikası yapılmış olup üretime devam edilmektedir. Bu Çay Fabrikası dışında TEAŞ' a bağlı 1960 yılında üretime geçen 1 adet Hidro Elektrik Santrali vardır. Bu Santralin yıllık ortalama elektrik üretimi 115 milyon kWh’tir. Bunların dışında ilçede sanayii kuruluşuyoktur.
Turizm
Rize dik yamaçlı vadileri, doruklara ulaşılabilir dağları, buzul göleri, zümrüt yeşili yaylaları, tarihi kemer köprüleri ve kaleleri bulunan bir turizm beldesidir. Kano, dağ, kayak, trekking gibi bir dizi hobi turizm etkinliğine uygun bir ortama sahiptir. Kaçkar sıradağlarının eteklerinde Çamlıhemşin ve İkizdere İlçelerinde yoğun bir biçimde yer alan Ayder, Aşağı-Yukarı Kavron ve Anzer Yaylaları Turizm Merkezi’dir. Bu yaylalar özellikle yaz aylarında yerli ve yabancı turistlerin uğrak yeri olur.
Kaçkar dağları Türkiye’nin 4.büyük dağıdır. Alp Dağları silsilesindedir. Yürüyüşler, dağ tırmanışları için uygun bir ortam oluşturur. Flora ve fauna olarak da çok güzel bir yapıya sahiptir. Rize derelerinde özellikle Fırtına ve İyidere’de karların eridiği zamanda kano yapılmaktadır. Doğu Karadeniz’in tek kaplıcası Ayder’dedir. Ayrıca içmece olarak Rize zengindir. Özellikle Andon içmecesi bunların başında gelmektedir. Kaçkarların zengin florası yanında kuş ve kelebeklerin fazlalığı kuş ve kelebek gözlemciliği yapılmasına fırsat verir.
1.4 TESİS KARAKTERİSTİKLERİ
İKİZDERE HES
HECRAS ÇALIŞMASI
BÖLÜM-2 HES TESİSİ KORUYUCU GÜVENLİK ÖNLEMLERİNİN BELİRLENMESİ
2.1.HES TESİSİ REZERVUARBÖLGESİ TEHLİKENİN TANIMLANMASI VE SINIFLANDIRILMASI
DEMİRKAPI REGÜLATÖRÜ
CİMİL REGÜLATÖRÜ
2.2. HES TESİSİ MANSAP BÖLGESİNDE TEHLİKENİN TANIMLANMASI VE SINIFLANDIRILMASI
İkizdere HES mansap bölgesinde haritada belirtildiği şekilde yukarıdaki tehlike alanları bulunmaktadır.
2.3.HES TESİSİ REZERVUARBÖLGESİNDE TEHLİKE LOKASYONLARININ BELİRLENMESİ VE KOORDİNATLANDIRILMASI
S.N. LOKASYON
TANIM KODU
BAŞLANGIÇ KOORDİNATLARI (DERECE, DAKİKA, SANİYE)
BİTİŞ KOORDİNATLARI
(DERECE, DAKİKA, SANİYE) SAHİLİ
ENLEM BOYLAM ENLEM BOYLAM
1 L11 KODU(DEMİRKAPI REG.) 40°46'7.69"K 40°34'38.39"D 40°46'12.53"K 40°34'40.85"D SOL-SAĞ SAHİL 2 L11 KODU(CİMİL REG.) 40°46'37.57"K 40°34'46.95"D 40°46'37.83"K 40°34'40.71"D SOL-SAĞ SAHİL
TANIM KODLARI VE AÇIKLAMALARI L11 Yerleşim yerlerine 1 km den az mesafede bulunan ve suya girilmesi tehlikeli göl sahili
2.4.HES TESİSİNİN MANSAP BÖLGESİNDE TEHLİKE ve LOKASYONLARININ BELİRLENMESİ VE KOORDİNATLANDIRILMASI
S.N. LOKASYON
TANIM KODU
BAŞLANGIÇ KOORDİNATLARI (DERECE, DAKİKA, SANİYE)
BİTİŞ KOORDİNATLARI
(DERECE, DAKİKA, SANİYE) SAHİLİ
ENLEM BOYLAM ENLEM BOYLAM
1 L7KODU(DEMİRKAPI REG.) 40°46'12.85"K 40°34'39.51"D 40°47'47.43"K 40°32'58.29"D SOL-SAĞ SAHİL 2 L7KODU(CİMİL REG.) 40°46'37.16"K 40°34'40.49"D 40°47'47.43"K 40°32'58.29"D SOL-SAĞ SAHİL
TANIM KODLARI VE AÇIKLAMALARI L7 Çok yoğun kullanılan karayolu yanında bulunan akarsu sahili
2.5.Tehlikeli Lokasyonlarda Alınacak Koruyucu Güvenlik Önlemlerinin Kararlaştırılması
Yapısal Önlemler
İhatalar (korkuluk, tel, çit, panel, duvar vb.) Rezervuar Bölgesinde Devreye Alma Aşamasında Gerçekleştirilen Tel Çit Uygulaması Vardır.
Uyarı Levhaları L2, L3, L4, L11kodlarına uygun, Mansap ve Memba
bölgesinde T1,T1,T3,T4, Tabelalar yapılacaktır.
Kamera ve sensörler İhtiyaç halinde kurulacaktır.
Zincir, şamandıra, merdiven, doğal yaşam için giriş
çıkış rampaları, kayık bulundurma Devreye Alma Aşamasında Gerçekleştirilen Güvenlik Tedbirleri Vardır.
Yapısal Olmayan Önlemler
Periyodik Eğitim Çalışmaları (Diyanet İşleri
Başkanlığı, Milli Eğitim Bakanlığı, Gençlik ve Spor Bakanlığı ile işbirliği)
Yerel halka
Yılda bir kez bilgilendirici dökümanlar yardımıyla eğitim seminerleri verilecektir.
Seminer ve Kamu spotu uygulamaları Yerel halka
Yılda bir kez bilgilendirici dökümanlar yardımıyla eğitim seminerleri verilecektir.
Afiş, el ilanları, broşürler Mart ve haziran aylarında yılda 2 kez okul,
kahvehane ve camilerde broşür dağıtımı ve afiş asma faaliyeti gerçekleştirilecektir.
2.6. KULLANILAN SEMBOLLER VE ANLAMLARI
NO SEMBOL ANLAMI
1 Sorumluluk Sahası Başlangıç-Bitiş Noktası
2 Erken Uyarı Sistemi
3 Tabela Uygulama Noktaları
4 L11
5 L2
6 Santral
7 Regülatör
8 Kanallar ve Havuzlar
2.7. Projede Tüm Ekipmanların Montaj Ölçü Bilgileri
S.N. Malzeme Tanımı Montaj Ölçüleri
1
Kablosuz, Sesli, Işıklı Erken Uyarı Sistemi(Çayhan II de
YOK) 45*35*20 cm
2 Kablosuz, Sesli, Işıklı Erken Uyarı Sistemi Direği 5m - 15 cm çap
3 Uyarı Levhaları 60 x 60 cm (en az 1 mm galvaniz
sac)
4 Uyarı Levhaları Ayakları
150cm-220cm, Levha metal ayak desteği zemin seviyesinden itibaren en az 50 cm derine gömülür
5 Tel Çit
Tel Kalınlığı : ᴓ 3 mm Tel Göz Aralığı : 50x50 mm Tel Yükseklik : ᷉200 cm
6 Betonarme Direkler
Ara Direk Boyut : 10 x 15 cm Direk Yüksekliği : 240 cm (düz) + 40 cm (eğik) Payanda Boyut : 10 x 10 cm payanda Yükseklik : 2040 cm (düz) + 20 cm (eğik)
Kullanılacak elektronik sistemler kablosuz olarak çalıştığından , kablo tipi belirtilmemiştir.
2.8. Erken Uyarı Sistemi Periyodik/Periyodik Olmayan Kontroller Kontrolü Yapılacak
Birim
Periyodik Kontroller
Periyodik Olmayan Kontroller 3 Aylık Kontroller 6 Aylık Kontroller
Sistem Kutusu,
Elektronik Donanım Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Erken Uyarı Sistemi
Terminalleri sistem tarafından test edilmektedir. Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Güneş Paneli Bakımı Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Güneş paneli eletrik üretimi sistem tarafından test
edilmektedir. Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Jel Akü Sistem kendi kendini
test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Jel akü elektrik kapasitesi sistem tarafından test edilmektedir.
Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Direkler Fiziksel hasar tespit
kontorlü yapılır. Fiziksel hasar kontrolü
yapılır. Fiziksel hasar kontrolü yapılır.
2.9.Mevcut Koruyucu Güvenlik Önlemleri Ve Yapılacak İyileştirme Çalışmaları
Yapısal Önlemler Mevcut Koruyucu Güvenlik Önlemleri Yapılacak İyileştirme Çalışmaları
İhatalar (korkuluk, tel çit, panel, duvar vb.) Rezervuar bölgesinde mevcut alanda tel çit uygulaması vardır.
Rezervuar bölgesinde mevcut duruma ek iyileştirme planlanmamıştır.
Uyarı levhaları -
Mevcut uyarı levhaları yerine L2,L3,L11 kodlarına ve DSİ kriterlerine uygun, Mansap ve Memba bölgesinde T1,T2,T3,T4 Tabela yapılacaktır.
Işıklı ve Sesli Erken Uyarı Sistemleri Hali hazırda Sesli Erken Uyarı Sistemi Yoktur. L2,L3 kodlarına uygun, Mansap bölgesinde Işıklı ve Sesli Erken Uyarı Sistemleri kurulacak.
Kamera ve sensörler - İhtiyaç halinde kurulacaktır.
Zincir, şamandıra, merdiven, doğal yaşam
için giriş-çıkış rampaları, kayık bulundurma Gerekli tedbirler alınacaktır. Komisyon talebi doğrultusunda
Yapısal Olmayan Önlemler -
Periyodik eğitim çalışmaları(Diyanet İşleri Başkanlığı, Milli Eğitim Bakanlığı, Gençlik Ve Spor Bakanlığı ile işbirliği)
- Yerel halka yılda bir kez bilgilendirici dokümanlar yardımıyla eğitim semineri verilecektir.
Seminer ve Kamu spotu uygulamaları - Yerel halka yılda bir kez bilgilendirici dokümanlar yardımıyla eğitim semineri verilecektir.
Afiş, el ilanları, broşürler -
Mart ve Haziran ayarında yılda 2 kez okul, kahvehane ve camilerde broşür dağıtımı ve afiş asma faaliyeti
gerçekleştirilecektir.
BÖLÜM:3 HES TESİSİ KORUYUCUGÜVENLİK ÖNLEMLERİNİN PROJELENDİRİLMESİ
3.1. İkizdere HES Rezervuar ve Mansap Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi(Tabela Uygulaması)
3.2. İkizdere HES Rezervuar Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi ve Koordinatlandırılması (Uyarı Tabelaları)
No Tanım Koruyucu ve Uyarıcı
Uygulama Lokasyon Tanım Kodu Koruyucu ve Uyarıcı Uygulama
Koordinatları (derece dakika
saniye) Enlem Boylam
Sahili
1 TU-45 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'38.19"K 40°34'43.11"D Sağ Sahil
2 TU-46 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'38.49"K 40°34'45.86"D Sağ Sahil
3 TU-47 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'36.83"K 40°34'44.01"D Sol Sahil
4 TU-48 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'36.93"K 40°34'41.87"D Sol Sahil
5 TU-49 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'11.00"K 40°34'39.93"D Sağ Sahil
6 TU-50 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'9.16"K 40°34'39.20"D Sağ Sahil
7 TU-51 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'9.10"K 40°34'37.44"D Sol Sahil
8 TU-52 T1-T2-T3-T4 L11 Kodu Uyarı Tabelaları 40°46'10.78"K 40°34'37.77"D Sol Sahil
Tanım Kodları Ve Açıklamaları
L11 Yerleşim yerlerine 1 km den az mesafede bulunan ve suya girilmesi tehlikeli göl sahili
3.3. İkizdereHES Mansap Bölgesinde Yapılacak Koruyucu Güvenlik Önlemlerinin Yerlerinin Belirlenmesi ve Koordinatlandırılması (Uyarı Tabelaları) No Tanım Koruyucu ve Uyarıcı Uygulama Lokasyon Tanım Kodu Koruyucu ve Uyarıcı
Uygulama
Koordinatları
Enlem Boylam Sahili
1 TU-1 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'48.07"K 40°32'57.89"D Sağ Sahil
2 TU-2 T1-T2 L7Kodu Uyarı Tabelaları 40°47'44.23"K 40°33'4.29"D Sağ Sahil
3 TU-3 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'39.58"K 40°33'7.93"D Sağ Sahil
4 TU-4 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'34.78"K 40°33'10.73"D Sağ Sahil
5 TU-5 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'30.20"K 40°33'8.23"D Sağ Sahil
6 TU-6 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'25.69"K 40°33'10.14"D Sağ Sahil
7 TU-7 T1-T2 L7Kodu Uyarı Tabelaları 40°47'21.17"K 40°33'12.22"D Sağ Sahil
8 TU-8 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'16.36"K 40°33'15.11"D Sağ Sahil
9 TU-9 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'12.25"K 40°33'18.87"D Sağ Sahil
10 TU-10 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'7.43"K 40°33'20.06"D Sağ Sahil
11 TU-11 T1-T2 L7 Kodu Uyarı Tabelaları 40°47'2.82"K 40°33'22.53"D Sağ Sahil
12 TU-12 T1-T2 L7Kodu Uyarı Tabelaları 40°46'59.25"K 40°33'26.82"D Sağ Sahil
13 TU-13 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'55.07"K 40°33'30.58"D Sağ Sahil
14 TU-14 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'50.34"K 40°33'33.31"D Sağ Sahil
15 TU-15 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'50.34"K 40°33'33.31"D Sağ Sahil
16 TU-16 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'45.33"K 40°33'34.36"D Sağ Sahil
17 TU-17 T1-T2 L7Kodu Uyarı Tabelaları 40°46'40.53"K 40°33'33.57"D Sağ Sahil
18 TU-18 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'35.54"K 40°33'35.76"D Sağ Sahil
19 TU-19 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'31.64"K 40°33'39.82"D Sağ Sahil
20 TU-20 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'27.91"K 40°33'44.74"D Sağ Sahil
21 TU-21 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'23.96"K 40°33'43.21"D Sağ Sahil
22 TU-22 T1-T2 L7Kodu Uyarı Tabelaları 40°46'19.62"K 40°33'41.44"D Sağ Sahil
23 TU-23 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'14.48"K 40°33'42.17"D Sağ Sahil
24 TU-24 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'12.73"K 40°33'47.78"D Sağ Sahil
25 TU-25 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'11.38"K 40°33'53.89"D Sağ Sahil
26 TU-26 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'8.61"K 40°33'59.39"D Sağ Sahil
27 TU-27 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'6.92"K 40°34'5.55"D Sağ Sahil
28 TU-28 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'6.52"K 40°34'11.93"D Sağ Sahil
No Tanım Koruyucu ve Uyarıcı Uygulama Lokasyon Tanım Kodu Koruyucu ve Uyarıcı Uygulama
Koordinatları
Enlem Boylam Sahili
29 TU-29 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'7.52"K 40°34'18.57"D Sağ Sahil
30 TU-30 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'11.06"K 40°34'23.46"D Sağ Sahil
31 TU-31 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'14.49"K 40°34'28.58"D Sağ Sahil
32 TU-32 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'15.76"K 40°34'35.34"D Sağ Sahil
33 TU-33 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'12.33"K 40°34'39.86"D Sağ Sahil
34 TU-34 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'24.14"K 40°33'48.13"D Sağ Sahil
35 TU-35 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'21.94"K 40°33'54.74"D Sağ Sahil
36 TU-36 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'22.85"K 40°34'1.48"D Sağ Sahil
37 TU-37 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'22.85"K 40°34'7.02"D Sağ Sahil
38 TU-38 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'22.85"K 40°34'13.71"D Sağ Sahil
39 TU-39 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'24.26"K 40°34'20.41"D Sağ Sahil
40 TU-40 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'25.43"K 40°34'25.88"D Sağ Sahil
41 TU-41 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'29.06"K 40°34'29.18"D Sağ Sahil
42 TU-42 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'34.36"K 40°34'31.41"D Sağ Sahil
43 TU-43 T1-T2 L7Kodu Uyarı Tabelaları 40°46'38.97"K 40°34'34.56"D Sağ Sahil
44 TU-44 T1-T2 L7 Kodu Uyarı Tabelaları 40°46'37.95"K 40°34'40.70"D Sağ Sahil
TANIM KODLARI VE AÇIKLAMALARI
L7 Çok yoğun kullanılan karayolu yanında bulunan akarsu sahili T1-T2
3.4İkizdere HESSorumluluk Bölgesinde Yapılacak Sesli Uyarı Cihaz Yerlerinin Belirlenmesi
3.5.İkizdere HESSorumluluk Bölgesinde Yapılacak Sesli Uyarı Cihaz Yerlerinin Koordinatlandırılması
No Tanım Koruyucu ve Uyarıcı
Uygulama Lokasyon Tanım Kodu Koruyucu ve Uyarıcı Uygulama
Koordinatları
Enlem Boylam Sahili
1 SESLİ UYARI -1 SU-1 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°47'47.20"K 40°33'0.66"D
Sağ Sahil
2 SESLİ UYARI -2 SU-2 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°47'21.00"K 40°33'12.30"D Sağ Sahil
3 SESLİ UYARI -3 SU-3 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'58.09"K 40°33'27.52"D Sağ Sahil
4 SESLİ UYARI -4 SU-4 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'40.94"K 40°33'32.70"D
Sol Sahil
5 SESLİ UYARI -5 SU-5 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'23.35"K 40°33'41.78"D
Sağ Sahil
6 SESLİ UYARI -6 SU-6 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'12.11"K 40°33'45.91"D Sağ Sahil
7 SESLİ UYARI -7 SU-7 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'6.87"K 40°34'5.96"D
Sağ Sahil
8 SESLİ UYARI -8 SU-8 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'8.91"K 40°34'20.30"D Sağ Sahil
9 SESLİ UYARI -9 SU-9 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'15.47"K 40°34'38.42"D
Sağ Sahil
10 SESLİ UYARI -10 SU-10 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'22.47"K 40°33'50.44"D
Sağ Sahil
11 SESLİ UYARI -11 SU-11 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'23.38"K 40°34'5.50"D
Sağ Sahil
12 SESLİ UYARI -12 SU-12 L7Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'26.42"K 40°34'26.66"D Sağ Sahil
13 SESLİ UYARI -13 SU-13 L7 Kodu Sesli, Işıklı,Uyarı Uygulama 40°46'38.01"K 40°34'41.19"D
Sağ Sahil
TANIM KODLARI VE AÇIKLAMALARI L7 Çok yoğun kullanılan karayolu yanında bulunan akarsu sahili
BÖLÜM:4 HES TESİSİ KORUYUCU GÜVENLİK ÖNLEMLERİNİN UYGULAMASI
4.2. Erken Uyarı Sistemi Periyodik/Periyodik Olmayan Kontroller
Kontrolü YapılacakBirim
Periyodik Kontroller
Periyodik Olmayan Kontroller 3 Aylık Kontroller 6 Aylık Kontroller
Sistem Kutusu, Elektronik Donanım
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Erken Uyarı Sistemi
Terminalleri sistem tarafından test edilmektedir. Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Güneş Paneli Bakımı Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Güneş paneli eletrik üretimi sistem tarafından test
edilmektedir. Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Jel Akü Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Sistem kendi kendini test edebildiğinden dolayı, sadece fiziklsel mevcudiyet kontrolü yapılır.
Jel akü elektrik kapasitesi sistem tarafından test
edilmektedir. Test sonucu hata üretilirse yerinde arıza ve fiziki sağlamlık kontorlü yapılır.
Direkler Fiziksel hasar tespit kontorlü yapılır.
Fiziksel hasar kontrolü
yapılır. Fiziksel hasar kontrolü yapılır.
4.1 Uyarı Levhaları Periyodik/Periyodik Olmayan Kontroller Kontrolü Yapılacak
Birim
Periyodik Kontroller Periyodik Olmayan
Kontroller 3 Aylık Kontroller 6 Aylık Kontroller
Uyarı Levhaları
Uyarı levhaları fiziksel mevcudiyet ve resim yazı, boya kontorlü yapılır.
Uyarı levhaları fiziksel mevcudiyet ve resim yazı, boya kontorlü yapılır.
Herhangi bir ihbar durumunda fiziksel mevcudiyet ve resim yazı, boya kontorlü yapılır.
