Yabancı Memleketlerde Mimarî
İTALYA :
Kubbe, Pier Luigi Nervi'nin kendi araştırmalarının karakteristik bir misali-dir ve netice, mimarî ifade, ekonomi ve tatbikatçıdaki çabukluk bakımından hâ-kikaten kıymeti haiz olduğunu ispat etti.
— Çapı, istinat ettiği Y şeklinde 36 B.A. ayağın üst ucundan itibaren 59.20 m. dir.
— Bundan evvelce de tatbik edilen bu tarz inşaat (Nervi patenti) inşa edi-lecek estetik mülâhazaları hesaba kata-rak, geniş sınırlar içinde belirtilebilecek şekilde, bir geometrik elemanlar kom-posizyonu ile halletmekten ibarettir.

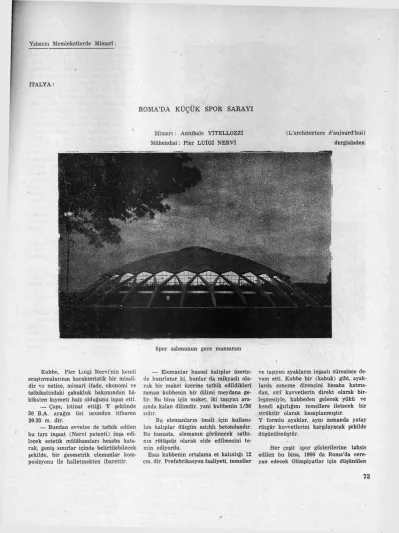

Spor salonunun gece manzarası
— Elemanlar hususî kalıplar üzerin-de hazırlanır ki, bunlar da mikyaslı ola-rak bir maket üzerine tatbik edildikleri zaman kubbenin bir dilimi meydana ge-lir. Bu bina için maket, iki taşıyıcı ara-sında kalan dilimdir, yani kubbenin 1/36 sidir.
Bu elemanların imali için kullanı-lan kalıplar düzgün satıhlı betondandır. Bu hususta, elemanın görünecek sathı-nın rötüşsüz olarak elde edilmesini te-min ediyordu.
Esas kubbenin ortalama et kalınlığı 12 cm. dir. Prefabrikasyon faaliyeti, temeller
ve taşıyıcı ayakların inşaatı süresince de-vam etti. Kubbe bir (kabuk) gibi, ayak-larda esneme direncini hesaba katma-dan, sırf kuvvetlerin direkt olarak bir-leşmesiyle, kubbeden gelecek yükü ve kendi ağırlığını temellere iletecek bir strüktür olarak hesaplanmıştır.
Y formlu ayaklar, aynı zamanda yatay rüzgâr kuvvetlerini karşılayacak şekilde düşünülmüştür.
Her çeşit spor gösterilerine tahsis edilen bu bina, 1960 da Roma'da cere-yan edecek Olimpiyatlar için düşünülen
ROMA'DA KÜÇÜK SPOR SARAYI
Mimarı: Annibale VİTELLOZZİ Mühendisi: Pier LUİGİ NERVİ
(L'architecture d'aujourd'hui) dergisinden.
Spor salonunun yukarıdan alınmış bir plânı
tesisler çerçevesi dahilinde, C.O.İ.N. ta-rafından inşa edilmiş bulunuyor. Orta ehemmiyette ve inşası gayet ekonomik olan bir hail (toplantı ve gösteri) binası ntimunesi olarak ta mülâhaza edilebilir. Boks ve keç (catch) müsabakalarını 5.000, basket, eskrim ve jimnastik gös-terilerini ise 4.000 seyirci rahatça takip edebilir. Daha çok amatör sporlarına tevcih edilen bu hail, diğer gelir sağla-yıcı faaliyetler için de adapte edilebilir.
Daire plânlı olan bina 4775 M- (ta-ban çapı 78) bir alan kaplar. Prefabrike B.A. dan yapılmış 120 elemandan müte-şekkil küresel bir kubbe ile örtülmüştür. Spor salonunun iç çapı 58,5 m. dir. Oyun sahasının merkezinden kubbenin tepesi-ne kadar yükseklik, 21 m. Seyirci basa-makları sahanın oval formuna paralel olarak yükselir. Altlarında kalan boş sa-haya ise, muhtelif servis kısımları yer-leştirilmiştir. Müdüriyet, basın salonu ve telefon standardı. Atletler için müs-takil antreli 4 vestiyer grubu, hakemler ve sıhhi teşkilât için vestiyer, bekçi loj-manı, transformatör vesaire. Bunların karşı tarafında ise yarı yarıya yere gö-mülü bir seviyede ısıtma ve hava tesis-leri yerleştirilmiştir.
Salon, çelik askılarla kubbeye asıl-mış madenî küresel reflektörler içinde yanan 18 lâmba vasıtasiyle endirekt olarak aydınlatılmıştır.
Oyun sathının ışıklandırılması için, kubbenin ortasındaki silindirik aydınlı-ğın etrafına yerleştirilen iki sıra kabili âyâr projektörle temin edilir.
Hoparlör ve duman emiciler de bu aydınlığa yerleştirilmiştir.
Daha başka hoparlörler de çağırma-lar için atlet vestiyerine konmuştur.
Elektrikle çalışan ışıklı tablolar hakemlerinki ile aynı ayârda kronomet-relerle mücehhez olup, bazı tadilâtla her çeşit yarışmanın neticesini bildirecek hale getirilebilir. 1 — Şerof tribünü 2 — Basın » 3 — Sporcuların girişi 4 — Sporcu vestiyeri 5 — Doktor 6 — Jüri 7 — İdare 8 — Sıhhî ilk yardım 9 — Kasa 10 — Havalandırma 11 — Transformatör 12 — Bekçi lojmanı 13 — Bar.
Salondan umumî iç görünüş
\
Betonarme kupolunun görünüşü
