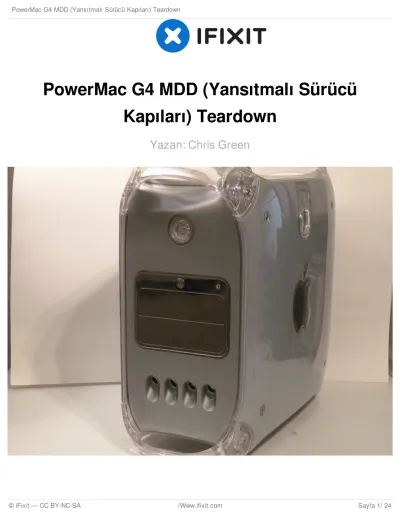

PowerMac G4 MDD (Yansıtmalı Sürücü Kapıları) Teardown
Yazan: Chris Green
PowerMac G4 MDD (Yansıtmalı Sürücü Kapıları) 2002-2004 yılları arasında elma G4 Tabanlı Flagship oldu. bu bilgisayarın tüm revizyonlar sürücü bu nedenle dönem kapsar üzerinde bir
yansıtılmış bir renge sahiptir (512MB + ile) leopar çalıştırabilirsiniz "Yansıtmalı Sürücü Kapıları." Bu bilgisayar powermac G4 "Civa" yerine ve Bu bilgisayarlar CPU aşağıdaki saat hızları ile birlikte gelen 2004 yılında PowerMac G5 yerini; Tek ve çift yapılandırmalarda, hem de çift 1.42Ghz Modelinde 867MHz, 1Ghz ve 1.25Ghz. AirPort Extreme yerine orijinal Havaalanı ve FireWire 800 desteklenen 1.25Ghz ve Çift 1.42Ghz Modellerinin Daha sonra revizyonlar, bu bilgisayarları OS9 önyükleme olamazdı ilk Mac'ler vardı.
ARAÇLAR:
1.5mm Hex Tornavida (1) Phillips 00 Tornavida (1)
PARÇALAR:
PC3200 512 MB RAM Çip (Masaüstü) (1) Havaalanı Extreme Kart (1)
Havaalanı Kart (1)
Adım 1 — dava
Power Mac G4 MDD: Geçen ve hızlı G4 tabanlı Mac. (Ben bir tek 1.25GHz olsa) Bu bilgisayar Çift 1.42GHz PowerPC G4 CPU kadar övünen.
Altı adet USB bağlantı noktası.
Dört FireWire portu.
Çeşitli SCSI (SCSI50 / SCSI68)
çeşitli Ses
Video (ADC ve DVI)
Ağ (RJ-45 Ethernet / 56k modem)
Bazı sonraki modeli MDD en (örneğin çift 1.42GHz gibi) İşte FireWire 800 bağlantı noktası var:
Adım 2
Yan kolu çekin ve davanın tarafı indirin.
Adım 3 — Veri deposu
ram grafik kartı ve işlemci arasında ve kaldırma basittir. her iki tarafta sekmeleri aşağı doğru itin, bu daha sonra, ücretsiz ram dışarı kalkacaktır.
MDD 2GB PC2700 DDR bir Maksimum (512MB X4) kullanır ve ram 4 yuva vardı.
Adım 4 — AirPort Kartı
AirPort kartı grafik kartı yanında yer almaktadır.
Bilgisayarınızda FireWire 400 Limanlar ve Ethernet limanları arasında bir FireWire 800 bağlantı noktası varsa o zaman bilgisayarınızın bir AirPort Extreme 802.11g Kartı (İlgili Parçalar bakınız) kullanır. Bilgisayarınız hiçbir Firewire 800 bağlantı noktası varsa, o zaman bilgisayar bir 802.11b AirPort PCMCIA kartını kullanan (Ayrıca İlgili Parçalar bakınız). Her iki kart çıkarılması hemen hemen aynıdır.
İlk karttan anteni ayırın, bir spudger veya yassı başlı tornavida kullanmak yararlı olabilir.
Şimdi, kartın arkasındaki plastik parçayı tutup bilgisayarın dışına çekin.
Adım 5
Havaalanı 802.11b PCMCIA Kart.
Adım 6 — sabit Diskler
sabit disk kafesleri burada bulunur.
Adım 7
kafes 1
Bu vidayı sökerek başlayın.
anakart IDE şerit kablosunu çıkarın.
Adım 8
Şimdi, sürücülerden güç connectonu çıkarın.
Adım 9
Şimdi, aşağı bu sekmeyi itin ve kafes seni towared çekin.
Şimdi, bir kenara kafes 1 ayarlayabilirsiniz.
Adım 10
Kafes 2:
Bu Phillips vidayı çıkarın:
mantık kurulu bu IDE ribbon kablosunu çıkarın.
Adım 11
Bu durumda Şerit kabloyu tutan bir kablo klipsi olduğunu olasıdır.
Bunu kaldırmak için, ucu itin ve pop up gerekir.
Adım 12
klibi ücretsiz, bu sekmede çekin yerine oturana kadar, kafes yukarı kaldırın ve bir kenara çekin.
Şimdi, CPU üzerine kafes ayarlamak ve güç konnektörleri çıkarın.
Adım 13
kablolar ücretsiz kez kenara sürücü kafesini ayarlayın.
sürücüler dışarı kaydırın daha kafesleri sabit sürücüleri kaldırmak için, sürücülere bağlı kafes tarafta dört vidayı çıkarın.
İki kafesleri uyumlu çapraz ve ya rafa konabilir.
MDD eski Mac'ler gibi bir 128GB sürücü sınırı yoktur, My MDD 3 Sürücüler (A 400GB Hitatchi Deskstar, 40GB Seagate Baracuda 7200,7 ve 30GB Quantum Fireball LCT) sahiptir.
İki sürücü sette kimlik jumper unutmayın. Bir Master ayarlanır, diğer köle. Tek bir sürücü Kablo Seç ayarlanabilir.
Adım 14 — Optik Sürücü Kafesi
Arka kapağı kaldırarak optik sürücü kafesini kaldırarak başlayın.
Adım 15
Şimdi, IDE ve güç kablolarını çıkarın.
Adım 16
Bu iki Phillips vidayı çıkarın:
serbest kadar şimdi, ön uzak kafesi çekin.
Şimdi, kafesini kaldırın.
Adım 17
kafesinden sürücüyü çıkarmak için, sürücünün yanındaki dört vidayı çıkarın ve kafesin dışında
Adım 18 — Grafik kartı
Power Mac G4 MDD Mac-uyumlu AGP Grafik ADC ile kart, Ve DVI veya VGA kullanır.
Benim yağmurluk video ram 128MB NVIDIA GeForce4 Titanium vardır, bu nedenden dolayı aşırı derecede büyük bir kart oldu.
Bu Phillips vidasını sökerek başlayın.
Adım 19
Yassı başlı tornavida, spudger kullanarak veya parmağınızı size doğru bu sekmeyi çekin ve kartı dışarı çıkarın.
"Aşırı büyük" NVIDIA GeForce4 Titanyum 128MB. Bu, bu bilgisayar, Radeon 9700 Mac gibi, şimdi, orada parladı kartlarını piyasaya sürüldü piyasadaki en güçlü kartlarından biri oldu, ama bu oyun,
Adım 20
DVI ve ADC Limanlar.
Adım 21 — PCI Kartlar
Adım 22
vidalar kaldırıldıktan sonra, düz yukarı ve bilgisayardan bir takım bir anda her kart çekin.
Kartlar:
Adaptec SCSI 50-Pin
Adaptec SCSI 68-Pin
USB / FireWire Genişletici
M-Audio HD Ses Kartı
NVIDIA GeForce4 Titanyum (Mac Edition), DVI ve ADC
Adım 23 — sistem Hayranları
Optik Fan:
Bu iki Phillips vidayı çıkarın:
Şimdi, durum doğru plaka kaydırın ve yukarı kaldırın ve kapatır.
Adım 24
Kapak çıkarıldıktan sonra, güç kablosunu çıkarın ve toz kalkanı altında geçirin.
Şimdi, düz yukarı ve dışarı fanı kaldırın.
Adım 25
Sistem Fan:
mantık kartından optik sürücü IDE kablosunu çıkarın.
Şimdi, sistem fanı kablosunu çıkarın.
Adım 26
Şimdi, ücretsiz gelmelidir, iki tarafın sistem fanını kapmak ve yukarı doğru çekin, sistem fanı
Adım 27 — Güç kaynağı
anakart güç kaynağı konnektörünü çıkarmak için, bu klibin üstünde itin ve konektörü çekin.
Adım 28
Güç kablosunu çıkarmak için buraya bu iki klipleri itin.
içinden gelen küçük delikten dışarı şimdi, güç kablosunu geçirin.
Adım 29
Bu Phillips vidayı çıkarın:
Burada küçük bir altıgen vida kapağının arkasındaki olabilir, bu takdirde şimdiki kaldırılması gerekir:
Adım 30
Adım 31
Güç kaynağı, harika bir fikir değil yani değişiklik olmadan bir 24-pin ATX güç kaynağı bırakarak, standart olmayan gerilimlerle 24 Pin konektörü vardır.
güç kaynağı konektörü bilgisayar iyi çalışır ama bir ATX güç kaynağını değiştirmek mümkün olsa yani, o (ADC görüntüler, sadece VGA veya DVI götürmek mümkün olmayacaktır, elma ADC görüntüler götürmek için 25V kurşun var Ben aslında) bu denedim.
Aynı zamanda eş zamanlı olarak altı sürücüler sürücü üç 12V / 5V raylarını (dört sabit diskler, iki optik diskler) vardır. Bu daha sonra diğer yalnızca Macintosh bilgisayar altı sürücüleri desteklemek için, Mac Pro.
Adım 32
Bu aynı zamanda herkesin bildiği yüksek sesle AcBel 400W "Windtunnel" güç kaynağı
Adım 33 — işlemci Soğutucu
Şimdi, bu üç Phillips vidayı sökün:
İki Phillips vida iyi olduğu gibi, orada fotoğrafta gördüğünüz iki, ama arkalarındaki olan vidayı çıkarmak istiyor.
Adım 34
alüminyumdan dev blok çünkü Şimdi, oldukça ağır, bilgisayar kapalı soğutucu yukarı kaldırın.
Eğer yanlış tutarsan kesmek almak büyük olasılıkla hale kenarları keskin olabilir, onu tutarken dikkatli olun!
Eğer söylemek mümkün olabilir gibi, ben stok macun daha serin benim MDB tutmak için Arctic Silver 5 yedek kat başvuruda bulunmuş, bu gerçekten çok büyük bir iş yok!
Adım 35
inanılmaz büyük soğutucu, bu şey, katı alüminyum 5 Lbs olduğunu. Sadece her bu diğer kısmı ve diğer birçok Mac'ler gibi, soğutucu tarafından yapılır: ... sen Foxconn, bunu tahmin.
Adım 36 — PowerMac G4 MDD (Yansıtmalı Sürücü Kapıları) Teardown
PowerMac G4 MDD kıyafetleri, Guts masama Dökülen:
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 37
Pro Konuşmacılar, 17 "Stüdyo Ekran, Mighty Mouse Ve Klavye ile Komple PowerMac G4 MDD Leopard Server ve Ubuntu 9 Güzel çalıştırır.
