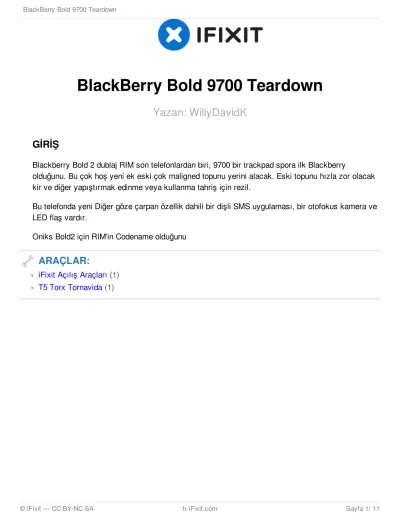

BlackBerry Bold 9700 Teardown

Yazan: WillyDavidK

GİRİŞ

Blackberry Bold 2 dublaj RIM son telefonlardan biri, 9700 bir trackpad spora ilk Blackberry

olduğunu. Bu çok hoş yeni ek eski çok maligned topunu yerini alacak. Eski topunu hızla zor olacak kir ve diğer yapıştırmak edinme veya kullanma tahriş için rezil.

Bu telefonda yeni Diğer göze çarpan özellik dahili bir dişli SMS uygulaması, bir otofokus kamera ve LED flaş vardır.

Oniks Bold2 için RIM'in Codename olduğunu

ARAÇLAR:

iFixit Açılış Araçları (1) T5 Torx Tornavida (1)

BlackBerry Bold 9700 Teardown

(2)

Adım 1 — BlackBerry Bold 9700 Teardown

Eh işte, orada değil, birçok önemli özellikleri vardır, ama hey bir Blackberry var trackpad dışında Blackberry 9700 Diğer! Aynı zamanda küçük ve 9000 selefi daha ucuz.



Peki çalışmalarına başlayalım, telefon ilk kapatmak için emin olun!



Adım 2

aşağı aynalarla kaydırın ve kaldırın. Bu kadar çok arka plaka bazen sadece kendi kılıfından dışarı telefonu çekerek kapalı gelecek, böylece sinir bozucu kolay!



telefonun alt pili yukarı çekin ve dışarı çekin baş parmağınızı kullanın. Hiçbir şey çok zor.

Haklısınız, o işleyebilir?



(3)

Adım 3

Hafıza kartı çıkmak rahatsız edici zor olabilir, ama hile aşağı doğru itin ve yaylar sizin için işin yarısı yapmak için izin vermek hızla parmağınızla kapalı slayt bulmak. minik kart baş ve işaret parmağı ve dışarı doğru kaydırın ile ulaşmak kavramak onu içinde bir kez.



Hayır, benim telefon 16GB hafıza kartı ile gelmedi, ama bu telefon için aldım ilk aksesuarı oldu ve müzik ile ağzına kadar dolu! 3.5mm kulaklık girişi çift oldukça iyi bir mp3 çalar olarak bu telefon yapar.



yuvadan altından dışarı doğru kaydırın ve ardından kartı çekin ve bir kenara koyun için sim kartı itin.



(4)

Adım 4

Tamam, temelleri dışına vardır, en dışında bu enayi gözyaşı izin verme! İlk adım klavyenin altında duruyor küçük plastik şerit çekip etmektir. Plastik spudger veya seçim plastik açılış aracı alın ve plastik iki tarafında altında şekilde çalışır. gevşek bir kez yeterli parmaklarınızla yakala ve

telefonun üst kısmına doğru yukarı doğru çekin ve bir kenara koyun.



Klavyede nasıl uygulanacağı kadar basınç konusunda dikkatli olun. çok kolay kıracak her

tuşlarının satır ve bunlar arasındaki gidiş minik gümüş şeritler vardır. Eğer yakından bakarsanız ben her iki tarafta kırık düşük gümüş şerit küçük parçalar var görebilirsiniz. Uyarıldın!



Hücre şirketleri kendi kurumsal çirkin üzerinde marka sopa kaldırmak için ilk ve en kolay parçası alacağını rakam gidin. Oh iyi! Eğer isterseniz, şimdi kaldırılır var bu parça üzerinde logosu ince kum zımpara kağıdı biraz almak için çekinmeyin!



Adım 5

ilk parça çıkarıldı biz şimdi ilk 2 vida erişebilirsiniz. Eğer küçük bir tork tornavida gerekir böylece bu T5 vidalar vardır. Ben 7 veya 8 dolar Lowe birini aldı.



Soldaki vida üzerine bazı beyaz boya vardır fark edeceksiniz. Bu muhtemelen garanti doğrulama, yani plastik üzgünüm, klavyede gümüş parça bozmadan kapalı şerit başardı çünkü heyecan vardı, ama eğer ikinci cihazınızın garanti geçersizdir vida o baş içine tornavida sopa, ahbap .



(5)

Adım 6

Döşeme kurtulmak için serbest bırakmak için sadece birkaç sekme vardır. senin gözetlemek aracını alın ve lcd ve gümüş süs arasına yerleştirin. Plastik çok esnek olduğu gibi fazla baskı almamalıdır. Sonra tuşları ekran karşılamak ve biraz dışarı gözetlemek nerede için aşağı kaydırın. Sekme dışarı pop duymalısınız.



Aynı yerde karşı tarafta başka bir sekme var, nerede tuşları ve ekran buluştuğu yakın ortaladı.



Son olarak, telefonun altındaki Döşeme altından bir çift daha fazla sekme açılır gerekir. Telefonu desteklemek için ekstra iPod araçları bir çift kullanılan işte benim fotoğraf aldırma, ben bir asistan yoktu!



(6)

Adım 7

Eğer iki tarafın ve alt yayımlanan lift sekmeleri var sonra telefonun alt kısmından yukarı Döşeme ve telefonun üst kısmına doğru bütün parça yukarı doğru itin. Kilit ve sessiz düğmeleri kapsayan bölüm lcd üzerinde telefonun bölümü ve tüm parça kapalı gelecek off slayt gerekir.



Bu telefon ayrı almak son derece kolaydır ve tüm ani bağırsaklar tüm maruz ve malzeme var!



(7)

Adım 8

Bir sonraki adım takımını kaldırmaktır. Orada bu noktada değil, sürtünme tutarak gerçekten hiçbir şey, ve sen Döşeme kaldırıldı zaman kapalı düşmüş olabilir. Ama yine de devam edin ve onu yakala ve çekin orada oturuyor eğer. trackpad bir dakika içinde o alacak, kalacaktır.



Döşeme ve tuş takımı kaldırıldı ile artık LCD çevreleyen ortaya 4 daha T5 vida var. Bu vidalar anakartın düzenliyoruz. Devam edin ve bunları kaldırın.



Bu 4 vida ilk 2 siyah gümüş vardır. Onlar da kısadır, bu yüzden unutmayın emin olun. Çok zor olmamalı.



(8)

Adım 9

Zaman anakart kaldırın. tek şey çekin Ortam kartı yuvasının üstündeki şerit konnektörünü ayırın için önce yapmak için sol.



Telefonun üst kısmına yakın kurulu yukarı kaldırın ve telefonun alt uzağa doğru kaydırın ve kolayca çıkması gerekir.



Telefonun yan dokunsal bazı düğmeler düşebilir olarak, anakart çıkarırken dikkatli olun. Bu küçük parçalar kaybetmek kolaydır, bu yüzden dışarı düşerse onlar nereye gitti hatırlamak ve onları geri koydu veya parçaların geri kalanı ile bunları ayarlamak için emin olun. anakart değiştirmeden önce telefonun alt durumda düğmeleri iliştirmeniz için unutmayın!



(9)

Adım 10

Bir sonraki adım hareket tuşunu kaldırmaktır. üzerinde anakart Flip ve merkezden büyük şerit konnektörünü ayırın.



geri üzerinde anakart çevirin ve sadece trackpad yukarı kaldırın ve dikkatlice açıklıktan şerit konektörü kaydırın.



Evet, hepsi bu benzersiz küçük bir parçası orada var. Onları bu kadar uzun sürdü merak yapar!



(10)

Adım 11

Ben harici bir anten bağlı olabilir görünür konektörler bir çift vardır fark ettim, ama tahta küçük harf takıldığında onlar erişilemez. Belki ek planları veya başarmak vermedi planlanan daha büyük bir anten vardı?



Ve evet, AT & T, hatta telefonun içinde kendi adını tokat başarmış ve hayır karışıklık değil mi telefon açık var o etiket yukarı, zaten böyle çizik!



Herkes 'ONYX' ne demek bir fikrin var mı? Eğer biliyorum eğer Leave a comment!



ONYX 9700 için RIM Blackberry codename



(11)

To reassemble your device, follow these instructions in reverse order.

Bu belge en son % 1'de oluşturuldu.

Adım 12

parça, ortam kartı yuvası çıkarmak için sola Sadece bir kez. Yavaşça şerit kabloyu yukarı kaldırın ve tırnaklarını kullanarak küçük harf küçük metal parça kaldırın.



küçük ve kırılgan şerit kablo üzerinde herhangi bir stres koymak için özen gösterin! Kolayca kıracak. Birlikte gelecektir ve her durumda şerit kablo kapalı alamaz gibi, aşağıda metal parçasından bu kabloyu soymak için gerekli değildir.



yukarı ve küçük harf dışında yuvasını kaydırın. Bu kadar!!


