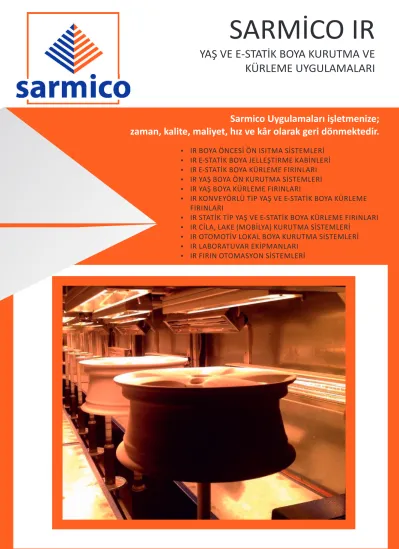

SARMİCO IR YAŞ VE E-STATİK BOYA KURUTMA VE KÜRLEME UYGULAMALARI

(1)

SARMİCO IR

YAŞ VE E-STATİK BOYA KURUTMA VE KÜRLEME UYGULAMALARI

Sarmico Uygulamaları işletmenize;

zaman, kalite, maliyet, hız ve kâr olarak geri dönmektedir.

Ÿ

IR BOYA ÖNCESİ ÖN ISITMA SİSTEMLERİ

Ÿ

IR E-STATİK BOYA JELLEŞTİRME KABİNLERİ

Ÿ

IR E-STATİK BOYA KÜRLEME FIRINLARI

Ÿ

IR YAŞ BOYA ÖN KURUTMA SİSTEMLERİ

Ÿ

IR YAŞ BOYA KÜRLEME FIRINLARI

Ÿ

IR KONVEYÖRLÜ TİP YAŞ VE E-STATİK BOYA KÜRLEME FIRINLARI

Ÿ

IR STATİK TİP YAŞ VE E-STATİK BOYA KÜRLEME FIRINLARI

Ÿ

IR CİLA, LAKE (MOBİLYA) KURUTMA SİSTEMLERİ

Ÿ

IR OTOMOTİV LOKAL BOYA KURUTMA SİSTEMLERİ

Ÿ

IR LABORATUVAR EKİPMANLARI

Ÿ

IR FIRIN OTOMASYON SİSTEMLERİ

(2)

SARMİCO IR Classic Lamba SE Serisi

SARMİCO IR Carbon Lamba CE Serisi

SARMİCO IR Al n Kaplı Lamba SGE Serisi

SARMİCO IR NDA Hızlı Orta Dalga Lamba NE Serisi

SARMİCO IR NDA Twin Seramik Kaplı Lamba NTSE Serisi

SARMİCO IR NDA Twin Al n Kaplı Lamba NTGE Serisi

SARMİCO ME Micatronik İnfrared Lamba Serisi

IR DALGA BOYU

VOLTAJ

ARALIĞI GÜÇ ARALIĞI ELEMENT BOY ARALIĞI

AKTİF BOY ARALIĞI

ÇALIŞMA ÖMÜR ARALIĞI

GÜÇ

YOĞUNLUĞU KAPLAMA FREKANS ÇALIŞMA

POZİSYONU

2.4 µm 110-415 V 500-6.000 W 400- 2.560 mm 250 - 2.400 mm 5.000 - 30.000 h 19-45 W/cm YOK 50-60 HZ YATAY

IR DALGA BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

1.6 µm 380-400 V 1500 - 2900 - 3600 W

310-480-690 mm

250 - 410 - 640

mm 5.000 - 7.000 h 60 - 71 - 57

W/cm YOK 50-60 HZ DİKEY/YATAY

IR DALGA BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

1.6 µm 380-400 V 4000 W 1100 mm 1000 mm 5.000 - 7.000 h 40 W/cm SERAMİK 50-60 HZ DİKEY/YATAY

IR DALGA BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

1.6 µm 380-400 V 4000 W 1100 mm 1000 mm 5.000 - 7.000 h 40 W/cm ALTIN 50-60 HZ DİKEY/YATAY

IR DALGA BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

2.4 µm 220-230 V 1000-1500-1800-

2200-2600 W 690 mm 545 mm 5.000 - 35.000 h 18-50 W/cm YOK 50-60 HZ DİKEY/YATAY

IR DALGA BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

2.4 µm 110 - 415 V 500 - 4200 W 400- 2260 mm 250 - 2100 mm 5.000 - 20.000 h 18-35W/cm ALTIN 50-60 HZ YATAY IR DALGA

BOYU

VOLTAJ

AKTİF BOY ARALIĞI

GÜÇ

POZİSYONU

2.4 µm 220-240 V 1.200 - 2.600 W 480- 640 mm 360 - 500 mm 7.000 - 40.000 h 33-52W/cm YOK 50-60 HZ DİKEY/YATAY

(3)

Elektromanyetik spektrumda görünür ışıktan sonra gelen 0.760 µm ile 1000 µm dalga boyu arasındaki insan gözünün göremediği, fakat ısı olarak hissedebildiği ışımaya infrared ışıma adı verilir. Hayat kaynağımız olan güneşten dünyamıza mor ötesi, görünür ışık ve kızıl ötesi (infrared) ışınlar ulaşmaktadır. Güneş, kış günlerinde dahi bulutların arasından yüzünü gösterdiğinde, tüm vücudumuz da bir ılıklık hissederiz. Bu, yerkürenin bir anda ısındığı anlamına gelmez. Olay, ışık demetlerini oluşturan fotonların çarptıkları yüzeylere enerjilerini bırakmalıdır. SARMİCO IR ısıtıcıların çalışma prensibi de bu ilkeye dayanmaktadır. Cihaz açıldıktan sonra lamba,IR ışınlar yayar. Bu ışın demetindeki fotonlar da çarptıkları yüzeylere enerjilerini bırakarak bu yüzeylerin ısınmalarını sağlar.

IR DALGA BOYU - ELEMENT SICAKLIĞI TABLOSU

SARMİCO IR Compact Sistemlerde alüminyum şaseler içerisine op k dizayna sahip reflektörler monte edilmiş r. Özel anodize edilmiş alüminyum reflektörler toza ve bakım esnasında çizilmeye karşı dayanıklı ve uzun ömürlüdürler. Reflektörler %92’ye varan oranda yansıtma kapasitesine sahip rler. Compact sistemlerde tüm SARMİCO IR Element pleri kullanılabilir.

SARMİCO IR Compact Sistem

SARMİCO Ünite Üzerine Izgara SARMİCO IR Elementler SARMİCO Op k Reﬂektör SARMİCO Alminyum Şase SARMİCO Aluminum Proﬁle SARMİCO Sac Metal Arka Kapak

(2)

14’lük / Alu Profile 140 10’luk / Alu Profile 100 15’lik / Alu Profile 150 UYGULAMA YAPILAN SEKTÖRLER

• Ahşap & Mobilya

• Ambalaj

• Beyaz Eşya

• Boya

• Cam

• Deri & Suni Deri

• Emprime

• Gıda

• Kağıt & Karton

• Maden & Mermer

• Matbaa

• Otomotiv

• PVC

• Tekstil

SARMİCO IR Pro - Compact Sistem

SARMİCO IR Pro-Compact Paneller, tekli veya ih yaç duyulan ade e çoklu olarak SARMİCO IR Compact Sistemlerin yukarıdaki şekilde görüldüğü gibi yan yana monte edilerek, alüminyum çerçeve içinde bir kaset haline ge rilmesiyle oluşur.

SARMİCO INFRARED

www.sarmico.com

(4)

E-STATİK TOZ VE YAŞ BOYA INFRARED UYGULAMALARI

E-STATİK TOZ BOYA JELLEŞME KABİNLERİ;

Bu kabinler IR ısıtma sistemleri sayesinde üretim parçalarının üzerinde bulunan toz haldeki boyayı 1 dk dan daha kısa sürede jel kıvamına getirmektedir. Bu sistemler;

* Boya kürleme işlem süresini %30'a varan oranda kısaltır.

* Hava sirkülasyonuna sahip fırınlarda toz kaynaklı kalite problemi ortadan kalkar.

* Boş bara geçişi yapmaksızın renk değişimi yapılabilir.

IR BOYA ÖNCESİ ÖN ISITMA SİSTEMLERİ;

Yaş boya, E-Statik toz boya ve benzeri kaplama proseslerinde üretilen parça üzerine kaplama uygulanmadan önce IR Sistem ile ön ısıtma

uygulanabilmektedir. Bu uygulama düz yüzeylerin yanı sıra aşırı girintili çıkıntılı yüzeylere de kaplama

uygulamasını kolaylaştırmakla birlikte kaplama kalitesini arttırmaktadır.

Bu sistem kullanıldığında kaplama sarfiyatı ve zaman tasarrufu sağlanır.

E-STATİK TOZ BOYA JELLEŞME KABİNLERİ;

Bu kabinler IR ısıtma sistemleri sayesinde üretim parçalarının üzerinde bulunan toz haldeki boyayı 1 dk dan daha kısa sürede jel kıvamına getirmektedir. Bu sistemler;

* Boya kürleme işlem süresini %30'a varan oranda kısaltır.

* Hava sirkülasyonuna sahip fırınlarda toz kaynaklı kalite problemi ortadan kalkar.

* Boş bara geçişi yapmaksızın renk değişimi yapılabilir.

E-STATİK TOZ BOYA KÜRLEME FIRINLARI;

Bu fırınlarda hacimsel ısıtma yerine direkt boyanan ürünlerin ısıtılması esas alınmaktadır. İki boyut parçalarda hava sirkülasyonuna ihtiyaç duymaksızın kürleme süreci 7-10 dk gibi sürelerde sonuçlanmaktadır.

Üç boyutlu parçalarda opsiyonel olarak hava sirkülâsyon sistemi uygulanmaktadır.

* Hava sirkülasyonu olmadığı için yabancı partikül kaynaklı kalite problemi ortadan kalkar.

* IR Fırın ön ısıtmaya ihtiyaç duymadan 3-5 dk içerisinde çalışmaya hazır hale gelir.

* IR Fırınlar ağır mekanik yapılara ihtiyaç duymazlar ve kurulum maliyetleri düşüktür.

* IR Sistemler mevcut konveksiyonel fırınların içerisine uygulanıp yedek sistem olarak çalıştırılabilirler.

(5)

SARMICO IR Etüv : Yaş boya, Elektro-Statik toz boya ve kaplama teknolojilerinde gerçek bir AR-GE çalışması için planlanan bu etüvlerde IR ve konveksiyonel olarak test çalışmalarının yapılmasına olanak sağlanmaktadır.

Sistem eş zamanlı olarak konveksiyonel ve nesne sıcaklık kontrolünü gerçekleştirmektedir.

IR YAŞ BOYA KÜRLEME FIRINLARI

(4)

IR & KONVEKSİYONEL ETÜV

YAŞ BOYA KÜRLEME FIRINLARI;

Bu fırınlarda hacimsel ısıtma yerine direkt boyanan ürünlerin ısıtılması esas alınmaktadır.

iki boyut parçalarda hava sirkülasyonuna ihtiyaç duymaksızın kürleme süreci 5-15 dk gibi sürelerde sonuçlanmaktadır. Üç boyutlu parçalarda opsiyonel olarak hava sirkülâsyon sistemi uygulanmaktadır.

* Hava sirkülasyonu olmadığı için yabancı partikül kaynaklı kalite problemi ortadan kalkar.

* IR Fırın ön ısıtmaya ihtiyaç duymadan 1-2 dk içerisinde çalışmaya hazır hale gelir.

* IR Fırınlar ağır mekanik yapılara ihtiyaç duymazlar ve kurulum maliyetleri düşüktür.

* IR Sistemler mevcut konveksiyonel fırınların i ç e r i s i n e u y g u l a n ı p y e d e k s i s t e m o l a r a k çalıştırılabilirler.

www.sarmico.com

(6)

IR MOBİLYA & MDF (CİLA, LAKE, MACUN, KAPLAMA,) KURUTMA VE KÜRLEME SİSTEMLERİ

IR MOBİLYA & MDF KURUTMA VE KÜRLEME SİSTEMLERİ;

MDF ve benzeri ağaç ürünleri üzerine kaplanan E-Statik toz boya IR Sistemler ile 4 - 5 dk. kısa proses süreçlerinde kürlenmektedir.

Vernik, Cila, Lake, Macun vb. kaplamalar hava sirkülasyonuna ihtiyaç duymaksızın belirlenmiş olan sürelerde derinlemesine kurutulmaktadır.

Hava sirkülasyonu olmadığı için yabancı partikül kaynaklı kalite problemi ortadan kaldırılmaktadır.

SARMİCO IR Yüzey Boya Kurutucuları genellikle otomotiv sektöründe araçların tüm lokal ve kaporta boya kurutma işlemlerinde kullanılmaktadır.

IR - Orta Dalga Teknolojisine sahip bu kurutucular tüm cila ve astar dolgusunu, astar boyayı, boyayı ve son katı derinlemesine ve hızlı biçimde kurutur. Aynı zamanda reaksiyonu hızlandırıcı görev yaparak kürleme sürelerini kısaltmada kullanılabilmektedir.

Bunun dışında otomotiv sektörü ile birlikte bir çok sektörde yüzeysel kurutma ve yüzeysel ısıl işlemde de kullanılabilmektedir. ( Yapıştırıcı aktivasyonu, silikon kürleme, şekil verme v.b.)

SARMİCO IR YÜZEY ( BOYA, VERNİK, ASTAR, CİLA) KURUTUCULARI

(7)

Temel Özellikler ; Dijital Arayüz (Ekran) Multi Referans Girişi

(1-5V, 2-10V, 0-5V, 0-10V, 0-20mA, 4-20mA, 10K Potansiyometre)

Faz Kontrol & Zero Cross Control Yumuşak Yol Verme & Ani Başlangıç Set Edilebilir Yüksek ve Düşük Güç Limiti

(6)

Ürün Özellikleri;

* CS : -40°C -1030°C/ 15:1 Op k /5 V ;10;K Tipi Çıkış/ 80

°C Ortam.

* Csmicro : -40 °C - 1030 °C /15:1 Op k /5V ;10V;

4-20mA Çıkış 120 °C Ortam.

*CT LT: -50 °C -975°C 2:1;15:1;22;1 Op k / 5 V 10 V;0- 20 mA ; 4-20 mA ;T;J;K Çıkış /130 °C, 180 °C Ortam

*CT HOT : -40°C -975 °C /2;1;10;1; Op k / 5V ;10V ;0- 20 mA ; 4-20 mA A;T;J; Çıkış /250 °C Ortam

Kullanım Alanları ;

IR ve UV Isıtıcı Lamba Kontrolünde Endüstriyel Fırınlarda

Gıda ve Ambalaj Makinelerinde Tekstil Terbiye Makinelerinde Kompanzasyon Sistemlerinde

IR Isıtıcı, Rezistans, Trafo ve Kompanzasyon uygulamalarında yükleri oransal olarak sürmek için kullanılmaktadır.

DİJİTAL POWER REGÜLATÖR - DİJİTAL GÜÇ KONTROL

ÜRÜN KONTROL GERİLİMİ

AKIM (Min-Max)

GÜÇ (kW)

POWER REGÜLATÖR

180V-220V- 380V-440V

1*35 A 3*160 A

1*7,5 kW 3*17,5 kW

SARMİCO Endüstriyel Sıcaklık Sensörü ile Kompakt Çözümler.... TEMAZSIZ SICAKLIK ÖLÇÜMÜ -50...1600°C

IR TEMASSIZ SICAKLIK ÖLÇÜM SENSÖRLERİ

www.sarmico.com

(8)

OTOMASYON & YAZILIM

Sarmico Endüstriyel Makine Isıtma Soğutma Mühendisliği San. ve Tic. A.Ş.

Adres :Akçaburgaz Mah. 1575 Sk. Alkop San. Sitesi C-5 Blok No:1-2 34522 Esenyurt / İstanbul Tel :+90 212 858 23 20 Faks :+90 212 858 23 21 www.sarmico.com [email protected]

IR KONVEYÖRLÜ TÜNEL FIRIN SİSTEMLERİ

Boya, cam, plas k, beyaz eşya, ağaç, teks l gibi birçok sektörde kullanım alanı bulunmakla birlikte, yüksek verimlilik ve düşük maliye ile op mum çözümler sunmaktadır.

IR ısıtma sistemi ile hacimsel ısıtma yerine direkt boyanan ürünlerin ısı lması esas alınmakta ve bu sayede yüksek oranda enerji tasarrufu sağlanmaktadır.

Hava sirkülasyonu ve hava perdesine ih yaç duymamasından dolayı yabancı par küllerin ürün üzerine yapışmasını engeller ve kaplama kalitesini ar rır.

İşletme içerisinde minimum seviyede kurulum alanı işgal eder ve kapasite ar rımı oldukça kolaydır.

Proses ih yacı doğrultusunda konveyör pi değişkenlik göstermekle birlikte rın en ve boyu kapasite ih yacına göre belirlenmektedir.

* IR fırınlar otomasyon sistemleri ile oransal ve bölgesel kontrol edilebilmektedir.

* Ürün çeşitliliği reçete sistemi, ile kayıt altına alınarak fırın çalışma koşulları otomatik olarak devreye girmektedir.

* Üretim SCADA (Merkezi İzleme) üzerinden kontrol edilebilmektedir.

*Üretim ile ilgili tüm veriler (Sıcaklık, Üretim Miktarı, Gerçek Zaman vb.) raporlanabilmektedir.

AVANTAJLARI;

* 2.4 µm IR - Orta dalga ısıtma teknolojisi.

* %40' a varan enerji tasarruﬀu.

* Malzeme içerisine derinlemesine nüfuz eden ısıtma sistemi.

* Opsiyonel hava sirkülasyonu ilavesi.

* Hızlı devreye girme sayesinde kısa ön ısınma süresi.

* PID oransal sıcaklık kontrolü.

* Bakım kolaylığı sağlayan ergonomik yapı.
