TÜRK ÇE

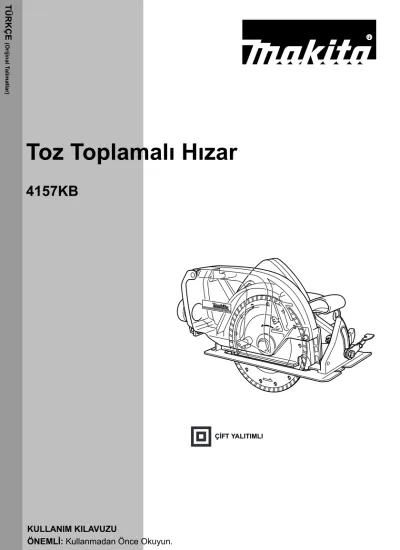

(Orijinal Talimatlar)Toz Toplamalı Hızar
4157KB
ÇİFT YALITIMLI
TÜRKÇE (Orijinal Talimatlar)
ÖZELLİKLER
• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye farklılıklar gösterebilir.
• EPTA Prosedürü 01/2003 uyarınca ağırlık
Simgeler END206-3
Makine için kullanılan simgeler aşağıda gösterilmiştir.
Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin.
... Kullanım kılavuzunu okuyun.
... ÇİFT YALITIMLI
... Makineyi baş aşağı kullanmayın.
... Aşınmış kesme diski kullanmayın.
... Delikli ve yarıklı testere bıçağını ve elmas diski kullanmayın.
... Sadece AB ülkeleri için
Elektrikli cihazları evdeki çöp kutusuna atmayınız!
Kullanılmış elektrikli cihazları, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar
değerlendirmeye gönderilmelidir.
Kullanım amacı ENE024-1
Bu alet tuğla ve betonu su kullanmadan kesmek içindir.
Güç kaynağı ENF002-2
Makine yalnızca üzerindeki etikette belirtilen voltaj değerlerine sahip, tek fazlı AC güç kaynaklarına bağlanmalıdır. Çift yalıtımlıdır ve bu nedenle topraksız prizlerle de kullanılabilir.
220 V ila 250 V arası alçak gerilimli elektrik dağıtım şebekesi için öngörülmüştür. ENF100-1 Elektrikli aleti açıp kapatma gerilimin dalgalanmasına yol açar. Elektrik tesisatı koşullarının yetersiz olduğu durumlarda aletin çalıştırılması, diğer aletlerin çalışmasını olumsuz yönde etkileyebilir. Elektrik direncinin
0,31 Ohm’a eşit veya bu değerin altında olduğu durumlarda olumsuz bir etkinin yaşanmayacağı varsayılabilir. Aletin takılacağı elektrik prizinin yüksek tolerans özelliklerine sahip bir sigortayla korunması veya bir koruyucu devre kesiciyle donatılmış olması gerekir.
Gürültü ENG905-1
EN60745 uyarınca belirlenen tipik A ağırlıklı gürültü seviyesi:
Ses basıncı seviyesi (LpA): 100 dB (A) Ses gücü seviyesi (LWA): 111 dB (A) Belirsizlik (K): 3 dB (A)
Koruyucu kulaklık kullanın.
Titreşim ENG900-1
EN60745’e göre belirlenen toplam titreşim değeri (üç eksenli vektörel toplam):
Çalışma modu: beton kesme Titreşim emisyonu (ah): 4,0 m/s2 Belirsizlik (K): 1,5 m/s2
ENG901-1
• Belirtilen titreşim emisyonu değeri, standart test yöntemine göre ölçülmüştür ve makinenin diğer makinelerle karşılaştırılması için kullanılabilir.
• Belirtilen titreşim emisyonu değeri ayrıca maruziyetin ön değerlendirilmesinde de kullanılabilir.
UYARI:
• Elektrikli aletin gerçek kullanımı sırasında ortaya çıkacak titreşim emisyonu, aletin kullanılma şekline bağlı olarak belirtilen emisyon değerinden farklı olabilir.
• Gerçek kullanım koşullarındaki maruziyeti tahmin ederek (örneğin, aletin açılma süresine ek olarak kapalı konuma getirildiği ve rölantide çalıştığı süreler gibi çalışma döngüsünün tüm bileşenlerini dikkate alın), kullanıcıyı korumak için gerekli güvenlik önlemlerinin alındığından emin olun.
Model 4157KB
Disk çapı 180 mm
Maks. kesme kapasitesi 90° 58 mm
45° 29 mm
Yüksüz hız (dak-1) 5.800
Toplam uzunluk 354 mm
Net ağırlık 5,6 kg
Güvenlik sınıfı /II
Yalnızca Avrupa ülkeleri için ENH101-15 AT Uygunluk Beyanı
Makita Corporation, sorumlu üretici firma olarak, Makita marka makine/makineler ile ilgili şu hususları beyan eder:
Makinenin Adı:
Toz Toplamalı Hızar
Model Numarası / Tipi: 4157KB seri üretimdir ve
Şu Avrupa Yönergelerine uygundur:
2006/42/EC
Ve şu standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir:
EN60745
Teknik dokümanlar aşağıda bilgileri verilen Avrupa’daki yetkili temsilcimiz tarafından saklanmaktadır:
Makita International Europe Ltd.
Michigan, Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, İngiltere 30. 1. 2009
Tomoyasu Kato Müdür Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN
Genel Elektrikli Aletler Güvenlik Uyarıları
GEA005-3UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Verilen uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.
Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Aşağıda sıralanan uyarılarda kullanılan “elektrikli alet”
terimi, prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz anlamındadır.
Çalışma alanı güvenliği
1. Çalışma alanını temiz tutun ve uygun şekilde aydınlatın. Karışık veya karanlık çalışma alanları kazalara davetiye çıkarır.
2. Elektrikli aletleri tutuşabilir sıvıların, gazların ya da tozların bulunduğu ortamlar gibi patlayıcı ortamlarda kullanmayın. Elektrikli aletler tozları ya da gazları tutuşturabilecek kıvılcımlar çıkarır.
3. Elektrikli aletleri kullanırken çocukları ve diğer kişileri uzak tutun. Dikkatinizin başka tarafa kayması kontrolü kaybetmenize neden olabilir.
Elektrik Güvenliği
4. Elektrikli aletlerin fişleri, kullanılacak prize uygun olmalıdır. Fişlerde kesinlikle herhangi bir
fişler ve bunlara uygun prizler elektrik çarpması riskini azaltır.
5. Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylere temas etmekten kaçının.
Vücudunuz toprak hattıyla temas ettiğinde elektrik çarpması riski artar.
6. Elektrikli aletleri yağmura ve ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine su girmesi elektrik çarpması riskini artırır.
7. Kordonu amacı dışında kullanmayın. Elektrikli aleti taşımak, çekmek ya da fişten çıkarmak için kesinlikle kordonunu kullanmayın. Kordonu sıcaktan, yağdan, keskin kenarlardan ve hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kordonlar elektrik şoku riskini arttırır.
8. Elektrikli aletleri açık havada kullanırken, açık havaya uygun bir uzatma kablosu kullanın. Açık havaya uygun bir uzatma kablosunun kullanılması elektrik çarpması riskini azaltır.
9. Elektrikli aleti ıslak bir ortamda kullanmanız gerekiyorsa artık akım cihazıyla (RCD) korunan bir enerji kaynağı kullanın. RCD kullanımı elektrik çarpması riskini azaltır.
10. Anma artık akımı 30 mA veya daha düşük RCD’li bir güç kaynağının kullanılması önerilir.
Kişisel Güvenlik
11. Bir elektrikli aleti kullanırken dikkatli olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın.
Elektrikli aletleri kesinlikle yorgunken veya uyuşturucu maddelerin, alkolün ya da ilaçların etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
12. Uygun kişisel koruyucu ekipmanlar kullanın.
Mutlaka koruyucu gözlük takın. Uygun koşullarda kullanılan toz maskeleri, altı kaymayan koruyucu ayakkabılar, baretler ve koruyucu kulaklık gibi koruyucu ekipmanlar yaralanmaları azaltır.
13. Makinenin yanlışlıkla çalışmasına izin vermeyin.
Elinize alırken veya taşırken, aleti elektrik prizine ve/veya bataryaya bağlamadan önce tetiğinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınızı tetiğe koyarak taşımanız ya da anahtarı açık konumdaki aletlere elektrik verilmesi kazalara davetiye çıkarır.
14. Elektrikli aleti çalıştırmadan önce varsa üstündeki ayar anahtarını çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalan anahtarlar yaralanmalara yol açabilir.
15. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, beklenmedik durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.
16. İşe uygun giyinin. Bol giysiler ve sallanan takılar kullanmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun.
Bol giysiler, takılar ve uzun saçlar hareketli parçalara kapılabilir.
17. Ürünle birlikte toz çekme ve toplama cihazlarının bağlanması için aletler verilmişse, bunların bağlanıp gerektiği şekilde kullanılmasını sağlayın.
Toz toplama araçlarının kullanılması tozdan kaynaklanan tehlikeleri önler.
Elektrikli aletlerin kullanımı ve bakımı
18. Elektrikli aleti zorlamayın. Uygulamanız için doğru olan elektrikli aleti kullanın. Doğru elektrikli alet, işin amaçlanan hızda daha iyi ve daha güvenli yapılmasını sağlar.
19. Açma/kapama düğmesi çalışmayan elektrikli aletleri kullanmayın. Açma/kapama düğmesi kontrol edilemeyen bir elektrikli alet tehlikelidir ve mutlaka onarılmalıdır.
20. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden ve elektrikli aletleri kaldırmadan önce aletin fişini prizden çekin ve/veya aküsünü çıkarın. Bu önleyici güvenlik önlemleri, elektrikli aletlerin kazayla çalışma riskini azaltır.
21. Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan ya da bu talimatları bilmeyen kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletlerin eğitimsiz kişiler tarafından kullanılması tehlikelidir.
22. Elektrikli aletlerin bakımını düzenli olarak yapın.
Hareketli parçalardaki ayar bozukluklarını, tutuklukları, kırık parçaları ve elektrikli aletin işleyişini etkileyebilecek diğer tüm koşulları kontrol ediniz. Alet hasarlıysa kullanmadan önce mutlaka tamir ettirin. Birçok kazaya bakımı iyi yapılmamış elektrikli aletler neden olur.
23. Kesme uçlarını temiz ve keskin tutun. Kesici kenarları keskin ve bakımı iyi yapılmış kesme elemanları, daha az takılma yapar ve daha kolay kontrol edilir.
24. Elektrikli aleti, aksesuarları ve alet uçlarını, vs., çalışma koşullarını ve yapılacak işi de göz önünde tutarak mutlaka bu talimatlara göre kullanın.
Elektrikli aletin kullanım amacı dışında kullanılması tehlikeli durumlara yol açabilir.
Servis
25. Elektrikli aletinizin bakım ve onarımını yetkili servis elemanlarına yaptırın ve yalnızca orijinal parçaların kullanılmasına dikkat edin. Böylece elektrikli aletin güvenliğini sağlamış olursunuz.
26. Yağlama ve aksesuar değiştirmeye ilişkin talimatlara uygun hareket edin.
27. Makinenin saplarını mutlaka kuru ve temiz tutun ve saplara yağ veya gres bulaşmasını önleyin.
HIZARLA İLGİLİ GÜVENLİK UYARILARI
GEB069-1 1. Bu elektrikli makine ile birlikte verilen tüm
uyarıları, talimatları, çizimleri ve özellikleri dikkatli bir şekilde inceleyin. Aşağıda verilen talimatların herhangi birine uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.
2. Elektrikli makinenizde yalnızca elmas kesme diskleri kullanın. Herhangi bir aksesuarın makine tam olarak takılabilmesi, o aksesuarın kullanımının güvenli olduğu anlamına gelmez.
3. Kullanılacak aksesuarın anma hızı en azından makine üzerinde belirtilen maksimum hıza eşit olmalıdır. Anma hızından daha hızlı çalışan aksesuarlar kırılabilir veya fırlayabilir.
4. Diskler mutlaka yalnızca önerilen uygulamalarda kullanılmalıdır.
5. Mutlaka seçtiğiniz disk için hasarsız ve doğru büyüklükte disk flanşları kullanın. Uygun disk flanşları diski destekleyecek ve böylece diskin kırılma olasılığını azaltacaktır.
6. Kullanılacak aksesuarın dış çapı ve kalınlığı mutlaka makine kapasite değeri aralığı içerisinde olmalıdır. Boyutu doğru seçilmemiş aksesuarlar gerektiği şekilde muhafaza ve kontrol edilemez.
7. Disklerin ve flanşların iç delik çaplarının mutlaka makine miline uygun olması gerekmektedir. İç delik çapları makine üzerindeki donanıma uygun olmayan disk ve flanşlar, dengesiz çalışır ve aşırı şekilde titreşime neden olur, ayrıca makinenin kontrolden çıkmasına neden olabilir.
8. Hasarlı diskleri kesinlikle kullanmayın. Her kullanımdan önce, disklerde çapak veya kırık olmadığını kontrol edin. Makinenin veya diskin yere düşmesi halinde, hasar olmadığını kontrol edin veya hasarsız bir disk takın. Diski kontrol edip makineye taktıktan sonra diskin dönme düzleminden çekilin ve etraftaki kişilerin de bu düzlemde durmadığından emin olun, daha sonra makineyi maksimum yüksüz hızda bir dakika boyunca çalıştırın. Hasarlı diskler normal koşulda bu test süresi içerisinde çıkar.
9. Uygun kişisel koruyucu ekipmanlar kullanın.
Uygulamaya bağlı olarak yüz koruyucu maskeler ve geniş veya normal emniyet gözlükleri kullanın.
Toz maskesi, kulak koruyucu, eldivenler ve küçük disk ve işparçası parçalarını durdurabilecek nitelikte çalışma önlüğü kullanın. Koruyucu gözlüğün mutlaka farklı işlemler sırasında
fırlayabilecek küçük parçaları durdurabilecek nitelikte olması gerekir. Kullanılacak toz maskesi veya respiratör mutlaka çalışma sırasında ortaya çıkabilecek partikülleri engelleyebilecek nitelikte olmalıdır. Yüksek seviyeli gürültüye uzun süre maruz kalınması duyma bozukluklarına yol açabilir.
10. Çevredeki kişileri çalışma alanından güvenli bir uzaklıkta tutun. Çalışma alanına giren herkes mutlaka uygun kişisel koruyucu ekipmanlar kullanmalıdır. İş parçasının veya kırılan bir diskin kopan parçaları, sıçrayabilir ve makinenin yakın çevresinde bulunan kişilerin yaralanmasına neden olabilir.
11. Kesme aksesuarının gömülü kablolara veya makinenin kendi kablosuna temas edebileceği işlemleri gerçekleştirirken mutlaka izole edilmiş kavrama yüzeylerinden tutun. Kesici aksesuarın elektrik akımı bulunan kablolara temas etmesi halinde akım, iletken metal parçalar üzerinden operatöre iletilerek, elektrik çarpmasına yol açabilir.
12. Kabloyu dönen aksesuarlardan uzak tutun.
Kontrolü kaybetmeniz halinde kablo, kesilerek veya takılarak elinizi veya kolunuzu dönen diske kaptırmanıza neden olabilir.
13. Aksesuar tamamen durana kadar makineyi kesinlikle bırakmayın. Dönen disk, yüzeye takılarak makinenin kontrolünüzden çıkmasına neden olabilir.
14. Taşıma esnasında makineyi kesinlikle
çalıştırmayın. Dönen aksesuar, kazara kıyafetinize temas etmesi halinde yaralanmanıza neden olabilir.
15. Makinenin hava kanallarını düzenli olarak temizleyin. Motor fanı, tozu muhafazanın içine doğru çeker ve metal tozlarının aşırı şekilde birikmesi elektrikle bağlantılı tehlikelerin ortaya çıkmasına yol açabilir.
16. Makineyi tutuşabilir malzemelerin yakınında çalıştırmayın. Kıvılcımlar bu malzemelerin tutuşmasına neden olabilir.
17. Sıvı soğutucu gerektiren aksesuarlar kullanmayın.
Su veya diğer soğutucu sıvılarının kullanılması, elektrik çarpmasına veya elektrik şokuna neden olabilir.
18. Geri tepme ve ilgili uyarılar
- Geri tepme, dönen bir diskin sıkışması veya takılması sonucu ortaya çıkan ani tepkidir. Dönen diskin sıkışması veya takılması, diskin hızını kaybetmesine ve dolayısıyla makinenin kontrolsüz bir şekilde aksesuarın sıkıştığı veya takıldığı noktadaki yönünün tersine zorlanmasına neden olur.
- Örnek olarak, bir diskin sıkışması veya takılması halinde diskin sıkışma noktasına giren kenarı, malzeme yüzeyine girerek diskin çıkmasına veya geri tepmesine neden olabilir. Disk, diskin sıkışma noktasındaki hareket yönüne bağlı olarak operatöre doğru geri tepebileceği gibi, operatörden uzağa doğru da geri tepebilir.
- Geri tepme, makinenin yanlış kullanımının ve/veya makinenin yanlış işlemlerle ya da yanlış koşullarda çalıştırılmasının bir sonucudur ve bundan kaçınmak için aşağıdaki önlemlerin alınması gerekir.
• Elektrikli makineyi sıkıca tutmaya devam edin ve vücudunuzu ve kollarınızı geri tepme kuvvetine karşı koyacak biçimde
konumlandırın. Başlatma sırasında geri tepmeyi veya tork reaksiyonunu maksimum düzeyde kontrol edebilmek için ürünle birlikte verilmesi halinde mutlaka yardımcı kolu kullanın. Uygun önlemlerin alınması halinde operatör, tork reaksiyonlarını ve geri tepme kuvvetlerini kontrol edebilir.
• Elinizi kesinlikle dönen aksesuara yaklaştırmayın. Aksesuar elinize doğru geri tepebilir.
• Dönen disk ile aynı hizada veya dönen diskin arkasında durmayın. Geri tepme durumunda makine, diskin sıkışma noktasındaki hareket yönüne ters yönde itilebilir.
• Özellikle köşeli, sivri kenarlı vs. işparçaları ile çalışırken dikkatli olun. Aksesuarın sekmesine veya takılmasına izin vermeyin. Köşeler, sivri kenarlar veya sıçrayan malzemeler dönen aksesuara takılabilir ve makinenin kontrolden çıkmasına veya geri tepmesine yol açabilir.
• Ağaç oyma bıçağı veya dişli testere bıçağı
• Kesme diskinin “sıkışmasına” izin vermeyin ve diske aşırı basınç uygulamayın. Aşırı derinlikte kesme yapmaya çalışmayın. Diskin aşırı derecede zorlanması disk üzerindeki yükleri arttır, diskin daha kolay eğilmesine ve bükülmesine yol açar ve geri tepme ve diskin kırılma ihtimalini arttırır.
• Diskin sıkışması veya herhangi bir nedenden dolayı işleme ara verilmesi durumunda, makineyi kapatın ve disk tamamen durana kadar da elinizden bırakmayın. Disk dönerken kesinlikle işparçasından çıkarmaya çalışmayın, aksi takdirde geri tepebilir. Diskin sıkışmasının nedenlerini araştırın ve bunları ortadan kaldırmak için gerekli düzeltici önlemleri alın.
• Disk işparçası üzerindeyken kesme işlemine yeniden başlamayın. Diskin tekrar tam hızına ulaşmasını bekleyin ve işparçasını dikkatli bir şekilde yeniden kesmeye başlayın. Disk iş parçasındayken makinenin yeniden çalıştırılması halinde disk sıkışabilir, kayabilir veya geri tepebilir.
• Diskin sıkışma ve geri tepme riskini minimum seviyeye indirmek için levhaları ve normalden büyük işparçalarını destekleyin. Büyük işparçaları kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, işparçasının altına diskin her iki tarafında kesim çizgisine ve işparçası kenarlarına yakın noktalara yerleştirilmelidir.
• Mevcut duvarlara veya diğer kör noktalara “dalma kesmesi” yaparken daha dikkatli olun. Malzeme içine dalan diskler kesme işlemi sırasında gaz ve su borularına, elektrik kablolarına veya benzeri parçalara rastlayarak geri tepme kuvveti oluşturabilir.
BU TALİMATLARI SAKLAYIN.
UYARI:
Ürünü kullanırken defalarca kullanmanın getirdiği rahatlık ve tanıdıklık duygusunun, güvenlik
kurallarına sıkı sıkıya bağlı kalmanızı önlemesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanım kılavuzunda belirtilen güvenlik kurallarına uyulmaması ciddi yaralanmalara neden olabilir.
KULLANIMA ÝLÝÞKÝN TANIMLAR
DİKKAT:
• Makine üzerinde ayarlama veya işleyiş kontrolü yapmadan önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun.
Kesme derinliğinin ayarlanması
1. Kol
Derinlik kılavuzundaki kolu gevşetin ve tabanı yukarı veya aşağı doğru hareket ettirin. İstenilen kesme derinliğine gelince, kolu sıkarak tabanı sabitleyin.
DİKKAT:
• Kesme derinliğini ayarladıktan sonra kolu mutlaka iyice sıkın.
Eğimli kesim
1. Eğim skalası levhası 2. Topuz
Ön tabandaki eğim skalası levhası üzerinde bulunan topuzu gevşetin. Uygun biçimde eğerek istediğiniz açıya (0° - 45° arası) ayarlayın ve sonra kolu iyice sıkıştırın.
90° kesim (düşey kesim) için hassasiyet ayarı
1. Kaide 2. Ayarlama vidası
1. Üçgen gönye
Gerekli ayar fabrika çıkışında yapılmıştır. Ancak, yapılmış olan bu ayarın bozulması durumunda, bir üçgen veya kare gönye vs. ile bıçakla taban arasında dik bir açı bırakarak, ayar vidasını altıgen lokma anahtarı ile ayarlayın.
Nişan alma
1 Tırnak 2 45°’lik eğim
kesimleri içindir 3 Düz kesimler
içindir
Düz kesimleri yaparken, tabanın önündeki tırnağın sağ kenarını iş parçası üzerindeki kesme çizginizle hizalayın.
45° eğimli kesimleri yaparken, tabanın önündeki tırnağın sol kenarını bununla hizalayın.
Açma/kapama
DİKKAT:
• Aleti fişe takmadan önce, açma/kapama düğmesinin doğru şekilde çalışıp çalışmadığını ve bırakıldığında
“OFF” (kapalı) konumuna dönüp dönmediğini mutlaka kontrol edin.
1. Kilitleme düğmesi 2. Tetik
Tetiğin yanlışlıkla çekilmesini önlemek için, alet bir kilitleme düğmesi bulunmaktadır. Aleti çalıştırmak için kilitleme düğmesini içeri bastırın ve tetiği çekin. Makineyi durdurmak için açma/kapama düğmesini bırakın.
KURULUM
DİKKAT:
• Makine üzerinde herhangi bir işlem yapmadan önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun.
Elmas diskin takılması veya çıkarılması
1. Toz kutusu 2. Vida
Toz kutusunu sabitleyen iki adet vidayı bir tornavida ile gevşetin. Sonra, toz kutusunu aletten çıkarın.
Toz kutusunu çıkardıktan sonra mil kilidini sıkıca bastırarak elmas diskin dönmesini önleyin, daha sonra altıgen lokma anahtarını kullanarak altıgen başlı cıvatayı saat yönünün tersine döndürerek gevşetin.
1
1
2
1 2
1
1
2 3
1 2
1 2
2
1. Altıgen lokma anahtarı 2. Şaft kilidi
Sonra altıgen başlı cıvatayı, dış flanşı ve elmas diski çıkarın. Elmas diski takmak için sökme işlemlerini ters sırayla uygulayın. ALTIGEN BAŞLI CIVATAYI İYİCE SIKIŞTIRDIĞINIZDAN EMİN OLUN.
1. Elmas disk 2. Dış flanş 3. Altıgen başlı
cıvata 4. İç flanş
DİKKAT:
• Disk üzerindeki okun, alet üzerindeki okla aynı yönü gösterdiğinden emin olun.
• Diskin takılması ve sökülmesi için sadece verilen Makita Allen anahtarı kullanılmalıdır.
Kılavuz mesnedi (kılavuz cetveli) (Aksesuar)
1. Kılavuz mesnedi (Kılavuz cetveli)
Elle kolayca tutulabilen kılavuz mesnedi (kılavuz cetveli) ekstra düzgün kesimler yapmanızı sağlar.
Kılavuz mesnedini iş parçasının kenarına sıkıca kaydırarak tabanın ön kısmında bulunan sıkıştırma vidası yardımıyla yerine sabitleyin. Bu, ayrıca mümkün olduğunca sabit genişlikte çok sayıda kesim yapmanıza olanak sağlar.
Toz giderimi
1. Toz kapağı 2. Lastik kapak 3. Kol
Bu alet, tozları ve kesme parçacıklarını toplamak için bir toz kutusu ile donatılmıştır. Toz kutusunun üçte ikisi dolduğu zaman, içini boşaltın. Bunu yapmak için toz kapağının kilidini açan kola basın. Sonra, kapağı açın.
Daha temiz kesme işlemleri yapabilmek için bu aleti Makita elektrik süpürgesine bağlayın. Toz kapağındaki lastik kapağı çıkarın ve elektrik süpürgesinin hortumunu toz kapağına bağlayın.
KULLANIM
1. Arka sap 2. Ön sap 3. Kaide
Arka sapı sağ elinizle, ön sapı sol elinizle kavrayın. Gövde levhasını, disk herhangi bir yere temas etmeyecek şekilde kesilecek iş parçasının üzerine yerleştirin.
Sonra aleti çalıştırın ve disk tam hızına ulaşıncaya kadar bekleyin. Aleti düz tutarak ve kesme işlemi bitinceye dek yavaşça ilerleyecek şekilde iş parçasının üzerinde ileriye doğru yürütün.
Temiz kesimler elde edebilmek için kesme hattınızı düz ve kesme hızınızı sabit tutun. Kesme işlemi sırasında asla su kullanmayın. Su, alete girerek elektrik çarpmasına neden olabilir.
DİKKAT:
• Aleti düz bir çizgi üzerinde ve yumuşak bir şekilde ileriye doğru ittiğinizden emin olun. Kesme sırasında zorlamak, aşırı güç kullanmak ya da diskin eğilmesine, delinmesine veya bükülmesine neden olmak motorun aşırı ısınmasına ve dolayısıyla aletin tehlikeli biçimde geri tepmesine yol açabilir.
• Fazla kesme işlemi yapmak motorun aşırı
yüklenmesine yol açabileceğinden, kesme derinliği bir geçişte 20 mm’den fazla olmamalıdır. 20 mm’den derin kesme yapmak istiyorsanız, bunu giderek derinleşen birkaç geçişle gerçekleştirin.
BAKIM
DİKKAT:
• Makine üzerinde kontrol veya bakım işlemlerine başlamadan önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun.
• Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir.
Elmas diskin bilenmesi
Elmas diskin kesme işlevi azalmaya başlamışsa, eski bir kaba kumlu taşlama tezgahı diskini veya beton bloku kullanarak elmas diski bileyin. Bunu yaparken taşlama tezgahı diskini ya da beton bloku sıkıca sabitleyin ve içine
1 2
1
2
3 4
1
1
2 3
1
2
3
Karbon fırçaların değiştirilmesi
1. Sınır çizgisi
Karbon fırçaları düzenli olarak çıkarın ve kontrol edin.
Sınır çizgisine kadar aşınmış olduklarında karbon fırçaları değiştirin. Karbon fırçaların yuvalar içerisinde serbest şekilde hareket etmesini sağlamak için fırçaları temiz tutun. Her iki karbon fırça aynı anda değiştirilmelidir.
Mutlaka aynı tip karbon fırçalar kullanın.
Fırça yuvası kapaklarını çıkarmak için bir tornavida kullanın. Aşınmış karbon fırçaları çıkarın ve yenilerini taktıktan sonra fırça yuvası kapaklarını tekrar takın.
1. Fırça yuvası kapakları 2. Tornavida
Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri ya da fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.
OPSİYONEL AKSESUARLAR
DİKKAT:
• Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır.
Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.
• Elmas diskler (Kuru tip)
• Kılavuz mesnedi (Kılavuz cetveli)
• Altıgen lokma anahtar 6
• Koruyucu gözlük NOT:
• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.
1
1 2
Makita Corporation
Anjo, Aichi, Japan
884390A184
