ZyXEL ZyAIR G-6000 Kurulum ve Konfigürasyonu
G-6000 ürünü Point to 2 Point Bridge bir üründür. G-6000 olan bir merkeze yine G-6000 olan 2 farklı lokasyon kablosuz olarak bağlanabilir.G-6000 ürünü 802.11G+ teknolojisini desteklemektedir.Bu teknoloji ile uygun mesafede 108Mbps hıza erişebilirsiniz.
Donanım Tanımlaması
The G-6000 tek bir ethernet kablosu ile bağlı indoor ve outdoor ünitelerden oluşuyor.

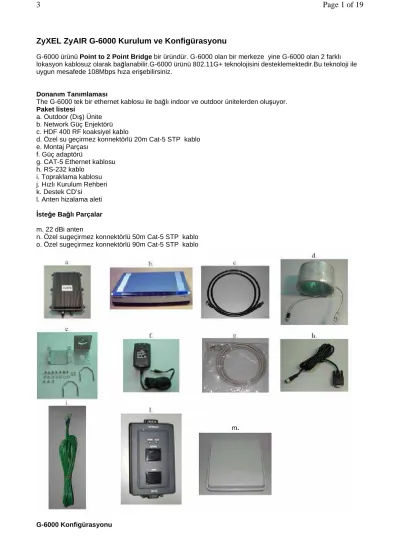

Paket listesi
a. Outdoor (Dış) Ünite b. Network Güç Enjektörü c. HDF 400 RF koaksiyel kablo
d. Özel su geçirmez konnektörlü 20m Cat-5 STP kablo e. Montaj Parçası
f. Güç adaptörü
g. CAT-5 Ethernet kablosu h. RS-232 kablo
i. Topraklama kablosu j. Hızlı Kurulum Rehberi k. Destek CD’si
l. Anten hizalama aleti İsteğe Bağlı Parçalar m. 22 dBi anten
n. Özel sugeçirmez konnektörlü 50m Cat-5 STP kablo o. Özel sugeçirmez konnektörlü 90m Cat-5 STP kablo
G-6000 Konfigürasyonu
Page 1 of 19
3
Bu kurulum rehberinde fabrika ayarlarındaki G-6000 ürününün nasıl konfigürü edileceğini göreceksiniz.
Varsayılan Konfigürasyon
G-6000’in fabrika ayar konfigürasyonu aşağıdaki gibidir.
Table 4-1 Default configuration
BU RU LAN IP 192.168.1.1 192.168.1.1 Subnet Mask 255.255.255.0 255.255.255.0 Wireless ESSID Wireless Wireless Username/Password admin/1234 admin/1234
G-6000 ürünü Point to 2 Point Bridge bir üründür.Aşağıdaki şekilde görüldüğü gibi G-6000 olan bir merkeze yine G-6000 olan 2 farklı lokasyon kablosuz olarak bağlanabilir.
G-6000 ürününün iki modu vardır:
1-Base Unit (BU) dediğimiz merkeze konulacak ürünün kofigüre edileceği mod 2-Remote Unit (RU) dediğimiz ve uzak noktalardaki ürünlerin konfigüre edileceği mod.
Not: BU” ve “RU” modlarını ürüne komut satırından bağlanarak ayarlamalısınız. Ürün fabrika ayarı olarak “BU” modda geliyor.Uzak lokasyonda kullanılacak ürünlerin modlarını “RU” olarak
değiştirmeniz gerekmektedir.Bu konfigürasyonun nasıl yapılacağı aşağıda anlatılacaktır.
4.2. G-6000’e web üzerinden erişim
1. Öncelikle bir internet explorer penceresi açıyoruz.
2.Adres çubuğuna aşağıda görüldüğü gibi ürünün varsayılan IP adresi olan 192.168.1.1 yazıyoruz.
3. Kullanıcı adı ve şifre doğrulaması için önümüze bir pencere gelecek.Bu ekrana varsayılan kullanıcı adı ve şifreyi giriyoruz.
Kullanıcı Adı: admin (büyük-küçük harf duyarlı) Şifre : 1234
Ürün web sayfasına girmek için OK butonuna basıyoruz.
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
NOT: Web geziciniz frame’leri and Java script’i desteklemelidir.
The G-6000’nin Web Server System Status penceresi aşağıdaki gibi görünür.Bu ekranda ürünün genel sistem bilgilerini görebilirsiniz.
Mevcut kablosuz ağ bilgilerini görmek için “Wireless Information” linkne tıklayın.Aşağıda da görüldüğü üzere ürünün anlık kablosuz ağ bilgileri gösterilmektedir.
Page 3 of 19
3
Sistem Konfigürasyon Sayfası
Ürünün şu andaki mevcut konfigürasyon ayarlarını görmek , konfigürasyon üzerinde değişiklik yapmak ve ürünün yazılımını güncellemek için sol üstteki “Configuration” linkine tıklayınız.
NOT: Bu konfigürasyon sayfasında yaptığınız değişikliklerin devreye girmesi için öncelikle üst tataftaki
“Update” basıyoruz ve daha sonra gelecek olan “Reboot” butonuna basarak ürünün kapanıp açılmasını sağlamalıyız.Diğer türlü yaptığımız değişiklikler ürün kapanıp açılmadan devreye girmeyecektir.
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
Bu kurulum dökümanında iki adet G-6000’in birbirleri ile haberleşmesi için yapılması gereken donanımsal ve yazılımsal kurulum bilgilerini vereceğiz.Cihazın yazılım konfigürasyonuna başlamadan önce donanımsal olarak bağlantılarının nasıl olması gerektiğini göstereceğiz öncelikle.
Donanım Kurulumu
Bu outdoor ürün çok parçalı olması ve dış ortamda çalışacağı için , ürünün donanımsal kurulumu çok büyük önem arzetmektedir.
G-6000 ofis testi
Ürününüzü dış ortama kurmadan önce ofisinizde kurulum ve ayarlamaları yaparak test etmeniz önerilir.
Ürüne web sayfasından eriştikten sonra RSSI değerini okuyun.Bu okuma değeri -45 ile -61 arasında değişmelidir.G-6000 ürününün ofis içindeki testi için yapılması gereken kablo bağlantıları aşağıdaki şekilde gösterilmiştir.Sizde kendi ofisinizde bu bağlantıları titizlikle yapıp ürünlerinizi donanımsal olarak hazır hale
Page 5 of 19
3
getirin.
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
Donanımsal kurulumu bitirdikten sonra şimdi yazılımsal konfigürasyon kısmına geçiyoruz.Ofis içindeki test için lütfen aşağıdaki adımları sırası ile takip edin:
1.Öncelikle iki G-6000’den birinin BU diğerinin RU modda olması gerekiyor.Fabrika ayar ayarı olarak ürünler BU modda gelmektedir.Biz uzak lokasyonda kullanacağımız ürünü komut satırından modunu RU olarak aşağıda gösterildiği gibi değiştireceğiz.
Öncelikle ürüne ister telnet ile ister konsol kablosunu kullanarak Hyper Terminal programından erişiyoruz.Biz burada ürüne telnet ile erişiyoruz.Eğer ürünün IP numarası değişmiş ve Ip numarasını bilmiyorsanız ürüne konsol kablosunu bilgisayarınıza bağlayarak Hyper Terminal programı ile erişebilirsiniz.Ürüne eriştikten sonraki tüm adımlar aynıdır.
Önce ürüne 192.168.1.1 IP si ile erişiyoruz.
Page 7 of 19
3
Bize kullanıcı adı ve şifre soracak.Default değerler olan admin ve 1234 ü giriyoruz.
Komut satırı ekranı geldiğinde ürünü RU moda almak için gereken komut olan “set operationMode ru”
komutunu şekildeki gibi giriyoruz ve bize ürünün bu moda alındığını söyleyen bir yazı görünüyor.
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
Bu adımla beraber bir ürünümüz BU modda diğeri ise RU modda olmuş oldu.Şimdi diğer adıma geçiyoruz.
2. BU ve RU için ürünlerin MAC adreslerini birbirlerine karşılıklı olarak aşağıdaki şekilde görüldüğü gibi girin.Ürünlerin MAC adreslerini aşağıdaki şekilde görüldüğü gibi System information sayfasından görebiliriz.
Şimdi her iki ürünün MAC adresini birbirine karşılıklı olarak Configuration menüsü altındaki aşağıdaki şekilde görüldüğü gibi giriyoruz.
Page 9 of 19
3
Ürünlerin haberleşmesinden sonra ürünlere erişimde sorun olmaması için RU modda olan ikinici ürünümüzün IP sini 192.168.1.4 olarak değiştirdik ve Bu modda olan ilk ürünümüzün MAC adresini şekilde görüldüğü gibi girdik.
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
Yukardaki şekilde de görüldüğü üzere Ru moddaki ürünün MAC adresini girdik.Bu moddaki ürüne aynı anda iki adet RU moddaki ürün bağlanabildiğinden dolayı iki adet MAC adres girilebilmektedir.Biz bu örneğimizde sadece bir adet Ru modda ürün bağlıyoruz merkeze.
3. SSID değerlerini her iki ürün için giriyoruz.Bu değer her iki üründe de aynı olmak zorunda.Biz burda fabrika ayar olarak gelen “Wireless” değiştirmiyoruz.
4. Güvenlik için her iki üründe de aynı güvenlik yöntemini seçmek ve her ikisinede aynı şifreyi girmek zorundayız.Biz burda default gelen değerleri değiştirmiyoruz.Siz kendi tercihinize göre bu değerleri her iki üründe de aynı olmak şartı ile değiştirebilirsiniz.
5. LAN IP adreslerini BU ve RU için ayarlayın.Biz burda Bu’yu 192.168.1.1 ve Ru’yu 192.168.1.4 olarak ayarlıyoruz.
7. Tüm yazılımsal ayarları yapıp kaydettikten sonra cihazları kapatıp açmanız gerekmektedir.Cihazlar yeniden açıldığında ve antenleri birbirine çevirdiğinizde anten hizalama cihazından kesik kesik sesler
gelecektir.Antenler en iyi ayara geldikçe bu ses daha sık çalmaya başlayacaktır.En iyi konumda bu ses düz çalacak ve cihaz üzerindeki level ekranı 99-100 değerini gösterecektir.
Hizalama Cihazları:
Antenler için en iyi konumu belirlemek için 2 adet hizalama aracına sahibiz.Birincisi ürünlerin web
arayüzündeki RSSI Değeri diğeri ise donanımsal olarak ürünle beraber gelen hizalama aleti.Bu iki araç için değer tablosu aşağıdaki gibidir.
Web arayüzünde gördüğünüz RSSI değeri -45 e yaklaşması bağlantı kalitesinin artması , -90 a yaklaşması ise bağlantı kalitesinin düşmesi anlamına geliyor.Hizalamanızı bu değerlere bakarak yapabilirsiniz.
Page 11 of 19
3
Hizalama aleti üzerinde 2 adet seviye gösterge ekranı vardır.Birincisi LEVEL diğeri ise SNR dir.
Level seviyesi 100 e yaklaşması bağlantı kalitesinin artması ve 0 a yaklaşması bağlantı kalitesinin azalması anlamına gelir.
SNR ile ilgili tablo yukarda verilmiştir.25 ve altındaki değer bağlantı kalitesinin kötü olması ve çalan sesin kesilmesi anlamına geliyor.65 ve üstündeki değer bağlantı kalitesinin iyi ve çalan sesin devamlı hale dönüşmesi anlamına geliyor.
G-6000 Fiziksel Bağlantı
G-6000’e ait dış ortam ve iç ortam bağlantıları aşağıdaki şekillerde anlatıldığı gibi yapılmalıdır.
Dış Ortam ( Outdoor ) Bağlantıları:
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
İç ortam ( İndoor ) Bağlantıları :
Page 13 of 19
3
Bu indoor cihaz üzerinde üç adet RSSI ledi vardır.Bunlar L , M ve H dir.Bu led ler bağlantı kalitesini gösteriyorlar.Eğer sadece L (low,düşük) ledi yanıyorsa bağlantı kaliteniz düşük demektir. Eğer sadece M (Medium,orta) ledi yanıyorsa bağlantı kaliteniz orta seviyede demekdir.Eğer L ,M ve H ledlerinin üçüde yanıyorsa bağlantı kalitesi iyi demektir.
Aşağıdaki şekilde doğru yapılandırılmış bir bağlantıyı görebilirsiniz.
Turbo Mod :
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
G-6000 ürünü 108 Mbps hızını destekleyen 108.11G+ teknolojisini desteklemektedir.Fabrika ayarlarında ürünler 802.11g mod olan 54Mbps hızda gelmektedir.Siz 802.11G+ hızını kullanmak istiyorsanız her iki ürünün komut satırından aşağıda belirtilen komutu girmelisiniz:
“SuperAGmode 108g static” turbo mod komutu.
Ürünleri tekrar normal moda almak için şağıdaki komutu girmelisiniz:
“SuperAGmode 11g” normal mod komutu.
Sıkça Sorulan Sorular
1-SYS LED’I neden kırmızı olarak yanıp sönüyor?
Bunun üç nedeni olabilir :
a- BU ve RU moddaki her iki ürünün MAC adresi doğru olarak ayarlanmamıştır.Bu yüzden hata sinyali alırsınız.Web arayüzündeki “Access control” kısmında her iki ürünün MAC (ürnlerin Ethernet arayüzlerinin değil ,radio arayüzlerinin MAC adresleri ) adreslerinin birbirlerine doğru tanımlandığından emin olun.
b- İç ortamda ürünleri test ettiğinizi ve performanslarının iyi olduğunu varsayın.Fakat dış ortamda performans kötü.Çoğu zaman bunun sebebi antenlerin hizalanmasından kaynaklanmaktadır.Antenler tam
ayarlanamadığında da SYS Led ışığı kırmızı yanıp sönmektedir.
c- RSSI değerine istinaden düşük data oranı sebep olabilir.Antenleri yeniden ayarlamanız önerilir.
İki ürün arasında bağlantı kurulduğunda ve iyi bir sinya l elde ettiğinizde SYS LED’i devamlı yeşil yanacaktır.
2-Neden throughput ( toplam data miktarı ) değeri normal throughput değerinden düşük?
İki nedeni olabilir:
a – Varsayalım ki data rate oranını değiştirdikten sonar düşük bir throughput değeri aldınız.Eğer BU üzerinde data rate değerini değiştirdiyseniz ve RU üzerinde bu değeri değiştirmeyi unuttuysanız bu şekilde düşük throughput değeri alırsınız.
b- Eğer RSSI –30dbm( for example:-26dbm) den büyükse düşük bir throughput değeri aldınız.Anten konumlandırmanızı kontrol edin.Gerekirse ofis ortamında test edin.
3- BU ya da RU ayarlarını değiştirmeyi denediğim zaman web sayfasından neden cevap alamıyorum?
İki nedeni olabilir :
a-Eğer Ip adresini 192.168.1.1 den 192.168.1.2 ye değiştirdiyseniz ve ürüne eski Ip numarası ile erişmeye çalıyorsanız bu şekilde bir sorunla karşılaşırsınız.Web erişimi için adres çubuğundaki adresi
http://192.168.1.2. olarak değiştirip yeniden erişmeyi deneyin.
b-RSSI’i kontrol edin.Eğer RSSI çok düşükse BU ve RU tarafında antenleri yeniden ayarlamanız gerekecektir.
RF POWER Kablosuz LAN ( WLAN ) RF Güç Değerlenin Tanımı
Desibel (dB), sinyal gücünün miktarıdır.dB sembolü, hangi ölçü değerleri ile karşılaştırıldığını belirtmek için çoğu kez diğer ölçü sembolleriyle birlikte kullanılır. Örnek olarak dBm , 1 miliwatt karşılığı desibel değeridir.Ve dBw 1 watt karşılığı desibel değeridir.
Güç (dB)=10*log10(Sinyal/Referans)
• Sinyal değeri , sinyalin gücüdür.( Örnek olarak 50mW)
Page 15 of 19
3
• Referans, referans gücüdür.( Örnek olarak 1mW )
Desibel ile ilgili genel kurallar:
dBm-mw değer Tablosu
Artış miktarı Azalış miktarı Sonuç (watt,mwatt)
3dB Güç iki katına
çıkar
3dB Güç yarıya
düşer
10dB Güç 10 kat
artar
10dB Güç 10 kat
artar
30dB Güç 100 kat
artar
30dB Güç 100 kat
artar
dBm mw
0dBm 1mW
1dBm 1.25mW
2dBm 1.56mW
3dBm 2mW
4dBm 2.5mW
5dBm 3.12mW
6dBm 4mW
7dBm 5mW
8dBm 6.25mW
9dBm 8mW
10dBm 10mW
11dBm 12.5mW
12dBm 16mW
13dBm 20mW
14dBm 25mW
15dBm 32mW
16dBm 40mW
17dBm 50mW
18dBm 64mW
19dBm 84mW
20dBm 100mW
21dBm 128mW
22dBm 160mW
23dBm 200mW
24dBm 256mW
25dBm 320mW
26dBm 400mW
27dBm 512mW
28dBm 640mW
29dBm 800mW
30dBm 1000mW veya 1mW
01.05.2010
mk:@MSITStore:C:\ZyXEL.chm::/ZyAIR_G6000_Kurulum_ve_Konfigurasyonu.htm
Antenler
dB terimi aynı zamanda antenlerin güç seviyesini tanımlamak için kullanılır.Izotropik antenler için dBi kullanılır.( Bütün yönlere aynı yoğunlukta güç gönderen teorik antenlerdir.). dBd terimi ise dipol antenleri belirtir. Antenler bu ideal ölçülerle ifade edilir.Ve bütün FCC hesaplamaları , bu ölçüyü kullanır.( dBi ). Dipol antenler pratiğe daha yakın antenlerdir.Bazı antenler dBd ile belirtilirken çoğu dBi kullanır.dBd ile dBi
arasındakiş güç oranı farkı yaklaşık olarak 2.2' dir. 0dBd=2.2dBi. Bu yüzden gücü 3dBd olan bir anten FCC ve aynı zamanda Cisco tarafından 5.2dBi olarak kabul edilir.
Efektif Izotropik Yayılma Gücü ( EIRP )
Yayılma ( transmit edilen) güc, dBm veya Watt ile belirtilir.Antenden çıkan güç ise EIRP olarak
tanımlanır.EIRP , 2.4GHz kablosuz ekipman uygulamalarında güç limitlerini ölçme ve tanımlamada FCC veya ETSI gibi standart kuruluşların tanımladığı değerdir.
EIRP hesaplanırken, transmit edilen güce( dBm ), anten kazancı (dBi ) eklenir ve kablo kaybı ( dB ) çıkarılır.
Güç Zayıflaması
Bir sinyalin iletim mesafesi, çeşitli faktörlere bağlıdır.Temel donanım etkenleri şunlardır;
• Vericinin ( Transmitter power )
• Verici ile anteni arasındaki kablo kayıpları
• Vericinin anten kazancı
• İki antenin konumları ( aradaki uzunluk, engeller )
• Alınan anten gücü
• Alıcı ile anteni arasındaki kablo kayıpları
• Alıcının duyarlılık seviyesi ( Receiver Sensitivity )
Alıcı duyarlılığı, alıcının verilen sinyali tam olarak çözebilmesi için gereken minimum sinyal güç seviyesi olarak tanımlanır.Aşağıdaki tablo alıcı duyarlılık değerlerini göstermektedir.
MESAFE
Zyxel G-6000 ürününün içinde dahili anten bulunmamaktadır.Bu ürünle birlikte kullanmak için harici anten almanız gerekmektedir.24dBi ve 26dBi directional ( tek yönlü ) antenler ile elde edilmiş 20 km lik mesafeler elde edilmiştir. Gerçek mesafe değerleri kullanılacak ortam şartlarına bağlıdır.
dBm mw
10dBm 10mW
3dBm 2mW
0dBm 1mW
-3dBm 0.5mW
-10Bm 0.1mW
-20Bm 0.01mW
-30dBm 0.001mW
-40dBm 0.0001mW
-50dBm 0.00001mW
-60dBm 0.000001mW
-70dBm 0.0000001mW
Page 17 of 19
3
Aşağıdaki tablolarda G-6000 in 24dBi ve 26 dBi lık antenlerle elde edilmiş throughput değerleri mevcuttur.
Throughput Test Sonuçları (Normal Modda)
Throughput Test Sonuçları (Turbo Modda)
Yukarda verilen değerlerin hepsi açık alan ( line of sight ) için geçerlidir.Ortam koşullarına bağlı olarak bu değerler değişebilir.Bu çok önemli bir husustur.
Daha ayrıntılı bilgi için marslan@zyxel.com.tr adresine mail atınız.
Mülayim ARSLAN Network Mühendisi.
Test Conditions : 24 dBi anten ile (Normal modda) Çıkış Gücü=20dBm
Frekans=5875M
Data Rate
Throughput (Kısa Mesafe)
Throughput (1.8 KM de)
Throughput (7.8 KM de )
Throughput (20 KM de)
6 Mbps
4.4Mbps 4.1Mbps 3.6Mbps 2.8Mbps
9 Mbps
6.3Mbps 5.9Mbps 5.0Mbps 4.0Mbps
12 Mbps
8.0Mbps 7.4Mbps 6.3Mbps 6.0Mbps
18 Mbps
11.1Mbps 10.3Mbps 9.0Mbps 7.1Mbps
24 Mbps
13.7Mbps 12.8Mbps 11.4Mbps 8.0Mbps
36 Mbps
17.9Mbps 16.8Mbps 14.7Mbps 10.0Mbps
48 Mbps
21.0Mbps 19.0Mbps 16.0Mbps 10.8Mbps
54 Mbps
21.9Mbps 17.8Mbps 14.3Mbps 9.9Mbps
Test Şartları : 26 dBi anten ile (Turbo modda) Çıkış Gücü =20dBm
Frekans=5250M
Data Rate
Throughput (Kısa Mesafe )
Throughput (1.8 KM de)
Throughput ( 7.8 KM de)
12 Mbps
8.5Mbps 7.2Mbps 6.4Mbps
18 Mbps
12.2Mbps 10.1Mbps 9.2Mbps
24 Mbps
15.5Mbps 12.9Mbps 10.5Mbps
36 Mbps
21.3Mbps 17.9Mbps 13.5Mbps
48 Mbps
26.5Mbps 21.4Mbps 17.0Mbps
72 Mbps
35.2Mbps 28.3Mbps 19.3Mbps
96 Mbps
40Mbps 33.0Mbps 19.9Mbps
108 Mbps
40Mbps 34.1Mbps 20.2Mbps
