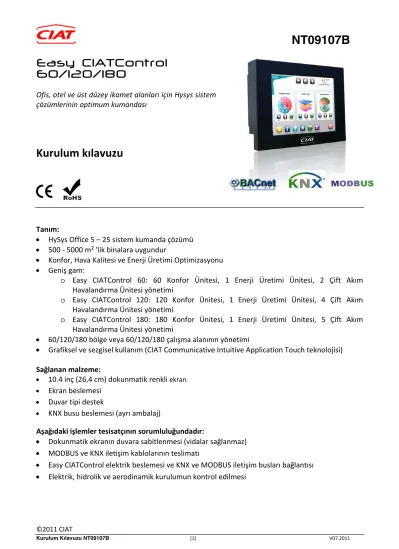

Easy CIATControl 60/120/180
Ofis, otel ve üst düzey ikamet alanları için Hysys sistem çözümlerinin optimum kumandası
Kurulum kılavuzu
Tanım:
HySys Office 5 – 25 sistem kumanda çözümü
500 ‐ 5000 m² 'lik binalara uygundur
Konfor, Hava Kalitesi ve Enerji Üretimi Optimizasyonu
Geniş gam:
o Easy CIATControl 60: 60 Konfor Ünitesi, 1 Enerji Üretimi Ünitesi, 2 Çift Akım Havalandırma Ünitesi yönetimi
o Easy CIATControl 120: 120 Konfor Ünitesi, 1 Enerji Üretimi Ünitesi, 4 Çift Akım Havalandırma Ünitesi yönetimi
o Easy CIATControl 180: 180 Konfor Ünitesi, 1 Enerji Üretimi Ünitesi, 5 Çift Akım Havalandırma Ünitesi yönetimi
60/120/180 bölge veya 60/120/180 çalışma alanının yönetimi
Grafiksel ve sezgisel kullanım (CIAT Communicative Intuitive Application Touch teknolojisi)
Sağlanan malzeme:
10.4 inç (26,4 cm) dokunmatik renkli
ekran
Ekran beslemesi
Duvar tipi destek
KNX busu beslemesi (ayrı ambalaj)
Aşağıdaki işlemler tesisatçının sorumluluğundadır:
Dokunmatik ekranın duvara sabitlenmesi (vidalar sağlanmaz)
MODBUS ve KNX iletişim kablolarının teslimatı
Easy CIATControl elektrik beslemesi ve KNX ve MODBUS iletişim busları bağlantısı
Elektrik, hidrolik ve aerodinamik kurulumun kontrol edilmesi
1. MALZEME LİSTESİ
N° Adı Miktar Açıklama
1 Dokunmatik ekran 1 ‐
2 Transformatör 1 ‐
3 Besleme kablosu 1 ‐
4 Duvar tipi destek 1 Çıkartılabilir 2 parçadan oluşur
5 Soketler 2 KNX için 1 / Modbus için 1
6 KNX besleme 1, 2 veya 3 Ayrı olarak teslim edilir.
Easy CIATControl 60: 1 KNX beslemesi Easy CIATControl 120: 2 KNX beslemesi Easy CIATControl 180: 3 KNX beslemesi
Not : Duvar tipi destek, dokunmatik ekran üzerine takılı olarak teslim edilir.
1 3
2
5 4
6
2. BOYUTLAR
Not: birim: mm
Dokunmatik ekran
Transformatör
Üstten görünüm Alttan görünüm
Sol taraf Önden görünüm Sağ taraf Arkadan görünüm
KNX beslemesi
Yandan görünüm Önden görünüm
3. TEKNİK ÖZELLİKLER
DOKUNMATİK EKRAN
Genel özellikler Besleme 12 ‐ 24 VDC
Tüketim ≤ 1,9 A ‐ 12 VDC
Soğutma Havalandırmasız
Ekran Boy 10’4 inç (26,4 cm)
Çözünürlük 800 x 600
Parlaklık 300 cd / m²
Kontrast 300 : 1
İletişim KNX 1 (2 hat)
MODBUS 1 (3 hat)
BACnet
(kullanılabilirlik: 2012)
1 (IP) – BACnet Server (opsiyonel)
Normlar CE uygunluğu √
RoHS uygunluğu √
Kullanım ortam koşulları Sıcaklık 0 ‐ 40°C
Nem Kondensasyon olmadan 25°C'de % 85
Stoklama ‐10 ‐ 50°C
Çeşitli Ağırlık ~ 5,5 kg
Ekran boyutları 301 x 227 x 70 mm (E x Y x D) Koruma endisi Ön yüzde IP65
Gösterimde tolerans Aşağıdaki durumlarda ekran uygunluğu:
Yanık maksimum 3 ölü piksel Sönük maksimum 4 ölü piksel Toplam 5 ölü piksel
KNX BUSU BESLEMESİ
Genel özellikler Besleme 230 VAC % +10/‐15, 45 ‐ 65 Hz
Tüketim < 30 VA
Çıkış gerilimi 30 VDC +1/‐2 V
Nominal akım 320 mA
Normlar CE uygunluğu √
RoHS uygunluğu √
KNX uygunluğu √
Kullanım ortam koşulları Sıcaklık ‐5 ‐ +45°C
Nem Kondensasyon olmadan 25°C'de % 85
Stoklama ‐25°C ‐ 55°C
Çeşitli Ağırlık 0.21 kg
Boyutlar 90 x 72 x 64 mm (Y x E x D)
Koruma endisi IP20
DOKUNMATİK EKRAN BESLEMESİ
Genel özellikler Besleme 100 ‐ 240 VAC 50‐60 Hz ≤ 1.2 A
Elektrik sınıfı Sınıf II
Normlar CE uygunluğu √
RoHS uygunluğu √
Kullanım ortam koşulları Sıcaklık 0 – 40°C
Nem Kondensasyon olmadan 25°C'de % 85
Çeşitli Ağırlık 0.28 kg
Boyutlar 60 x 120 x 35 mm (Y x E x D)
Kabloların uzunluğu Transformatöre doğru ekran: 120 cm 230 VAC'ye doğru transformatör:
170 cm
4. KURULUM
Easy CIATControl, ayrık bir duvar tipi mesnetle birlikte teslim edilir.
Mesnet aşağıdakilerden oluşur:
2 parçadan:
o Duvara sabitlenecek 4 freze delikli 1 parça, panel mesnedinin konumlandırılması için 4 tırnak (parça 2) ve 1 tespitleme ayağı
o Duvar tipi mesnede konumlandırmak için 4 delikle panel üzerine sabitlenecek 1 parça (parça 1)
Parça 1 Parça 2
Montaj:
Ekranı konumlandırmadan önce mesnedi (Parça 1) duvara sabitleyiniz.
Ekranı, mesnedi (Parça 2) üzerine konumlandırınız
2 mesnedi birbirine geçiriniz (Parça 1 ve 2)
Ekranı, sağlanan tespitleme ayağı ve cıvata yardımıyla mesnede sabitleyiniz (aşağıdan görünüme bakınız)
Elektrik bağlantılarını, bağlantı şemaları bölümünde açıklandığı gibi gerçekleştiriniz
Arkadan görünüm
Not: Duvar tipi mesnedin bağlantı cıvataları verilmez çünkü bunlar mesnede bağlıdır (beton duvar, bölme, vb.).
Alttan görünüm
5. MONTAJ TAVSİYELERİ
Elektrik tesisatı, Kurulum kılavuzundaki talimatlara ve yerel düzenlemelere uygun şekilde yetkili bir profesyonel tarafından gerçekleştirilmelidir.
Duvar tipi mesnedi, insan yüksekliğinde tercihen yaklaşık zeminden 160 cm yükseğe sabitleyiniz.
Dokunmatik ekranın düşmesini önlemek için mesnedi sağlam şekilde sabitleyiniz.
Elektrik bağlantılarını kolaylaştırmak ve ekranın ısı çıkışını sağlamak için dokunmatik ekranın çevresinde bir alan bırakınız. Ekranın çevresinde en az 15 cm ve ekranın altında en az 30 cm bırakınız.
Ekranın aşağıdaki yerlere kurulması kesinlikle yasaktır:
o Kapalı ve havalandırması olmayan bir yere (örn: gömme dolap, elektrik panosu), o Bir duşa (örn.: banyo),
o Yoğun kondensasyonun olduğu bir yere, o Yanıcı gazların olduğu bir yere,
o Ortam sıcaklığının 40°C'yi aştığı veya 0°C'nin altına düştüğü yerlere, o Doğrudan güneşe veya yüksek sıcaklık kaynağına maruz kalan yerlere, o Bir duvara veya bölmeye gömülü.
6. BAKIM
Dokunmatik ekranın ön yüz (IP65) koruma endisi, ekranın deterjan veya korozif ürünler (amonyak, asit, aseton, vb.) kullanılmadan suyla temizlenmesini sağlar.
Ön yüzün temizlenmesi için Easy CIATControl'ün durdurulması gerekli değildir.
Dokunmatik ekran grubunun temizlenmesi (ön yüz hariç) kuru olarak gerçekleştirilmelidir.
Ekranın veya boyanın çizilmesini önlemek için yumuşak bir bezin kullanılması tavsiye edilir.
Minimum
15 cm
Minimum 30cm
BUSLARIN ÖZELLİKLERİ
KNX busu topolojileri
Not: Halka şeklinde topolojiye izin verilmez
Açıklama :
KNX busu
Yıldız
Düz
Ağaç yapısı
Bu durumda (2 bağlantı) bus kesiti, 1 mm² 'den düşük olmalıdır (KNX
soketi tarafından sınırlandırılır)
Bağlantı kutusu
V3000 KNX modülü
Standart KNX
besleme modülü
KNX busu üzerindeki maksimum mesafeler
Hattın toplam uzunluğu: Tekrarsız 1000 m
2 V3000 arasında maksimum mesafe: 700 m
KNX ve bir V3000 arasında maksimum mesafe: 350 m
Maksimum V3000 sayısı:
o Easy CIATControl 60: 60 V3000 (60 V3000'den oluşan 1 KNX hattı),
o Easy CIATControl 120: 120 V3000 (her biri 60 V3000'den oluşan 2 KNX hattı), o Easy CIATControl 180: 180 V3000 (her biri 60 V3000'den oluşan 3 KNX hattı).
MODBUS busu topolojileri
Bus topolojisi
Not: Diğer topolojiler, MODBUS'da kabul edilir ancak gösterilmez (Easy CIATControl için kullanılmaz).
MODBUS busu üzerindeki maksimum mesafeler
KNX besleme
MODBUS busu
Hattın toplam uzunluğu: 1000 m
2 katılımcı arasındaki maksimum mesafe: 500 m
Maksimum katılımcı sayısı:
o Easy CIATControl 60: Maksimum 4 katılımcı (1 Connect2, 2 pCO ve 1 tam veya hiç giriş/çıkış kiti*),
o Easy CIATControl 120: Maksimum 7 katılımcı (1 Connect2, 4 pCO ve 2 tam veya hiç giriş/çıkış kiti*),
o Easy CIATControl 180: Maksimum 8 katılımcı (1 Connect2, 5 pCO ve 2 tam veya hiç giriş/çıkış kiti*).
* CIAT referansı: 7258312
Not: 9600 baud bus hızı için verilen mesafeler, devreye alındığında konfigüre edilecektir
İletişim busleri için kullanılacak kabloların referans örnekleri:
o MODBUS: AWG24 ‐ 22 / 2 ekranlanmış bükülü perler Örn.: 2x2x0.5
o KNX: AWG20 ‐ 18 / 2 ekranlanmış bükülü perler
Örn.: YCYM 2x2x0.8 veya J‐Y(ST)Y 2x2x0.8 veya eş değeri
Not: KNX ve MODBUS için tek 1 per kullanılır, ikinci emniyet için öngörülür.
Atık kablo
Blendaj astarı
MODBUS tesisat busu
KNX tesisat busu
Blendaj kablosu (Beyaz) (Sarı)
KNX busu (Siyah)
KNX busu (Kırmızı)
Metalik sentetik malzemeden föy Sentetik
malzemeden föy
7. BAĞLANTI ŞEMALARI
KNX busu besleme elektrik bağlantıları:
N° Bağlantılar
1 230VAC elektrik beslemesini, sağlanan bus beslemesine bağlayınız. CIAT, bu kutunun harici bir elektrik panosuna takılmasını tavsiye eder.
Ayrıca 230VAC beslemesinin önüne uygun bir elektrik korumasının takılması gerekir (örnek:
devre kesici).
2 Ekranın KNX iletişim busunu, KNX beslemesine doğru bağlayınız 3 Beslemenin KNX iletişim busunu, V3000'lere doğru bağlayınız 4 Ekipmanlar arasında blendajın sürekliliğinden emin olunuz.
Blendajın uçlarından birinin toprağa bağlı olması gerekir.
Not:
‐ Busun polaritesi, ekipmanların her birindeki işaretlere uygun şekilde dikkate alınmalıdır,
‐ Bus üzerinde kısa devre oluşturmamaya dikkat ediniz,
‐ KNX iletişimi için sadece 1 bükülü per kullanılmalıdır,
‐ Çok perli bir kablonun kullanılması durumunda şiddetle kablo blendajı için olduğu gibi işlem yapılması tavsiye edilir,
‐ Bir hat ucu sonlandırmanın takılması gerekli değildir.
‐ Easy CIATControl 120 ve 180 referansları için pek çok KNX beslemesinin kablolanması gerekir (hat başına 1 KNX beslemesi)
1
2
3
4 230VAC beslemesi
V3000'lere doğru Ekrana doğru
Ekranın elektrik bağlantıları:
N° Bağlantılar
1 3 kablodan (+/‐/blendaj) oluşan MODBUS iletişim busunu dokunmatik ekrana bağlayınız.
Not:
‐ Bu kablo sadece tesisatta bir soğutma grubu, bir merkezi çift akım veya bir tam veya hiç giriş/çıkış kiti (CIAT referansı: 7258312) olması durumunda bağlanmalıdır ve Easy CIATControl ile kumanda edilmelidir,
‐ MODBUS hattının son ekipmanına bir hat ucu sonlandırma (kullanılan kablonun empedansına eş empedans) takıldığından emin olunuz,
‐ Ekipmanlar arasında blendajın sürekliliği sağlanmalı ve uçlardan birinin toprağa bağlanması gerekir,
‐ Kötü iletişim olması durumunda hattın, MODBUS tavsiyelerine uygun şekilde kutuplaştırılması gerekir.
2 2 kablodan (+/‐) oluşan KNX iletişim busunu dokunmatik ekrana bağlayınız.
Easy CIATControl 60: 1 KNX hattı Easy CIATControl 120: 2 KNX hattı Easy CIATControl 180: 3 KNX hattı
3 Besleme kutusunu (CIAT teslimatı) ekran ve 230VAC tarafına bağlayınız
Not: Ön tarafta bir elektrik koruması öngörünüz.
4 Ağ kablosunu, RJ45 n°1 arayüzüne bağlayınız (LAN ağı)
Not: Easy CIATControl'e uzaktan erişim sağlanması için şiddetle bu bağlantının yapılması tavsiye edilir (yazılımın geliştirilmesi, güncellenmesi, arıza giderme, vb.).
5 Ağ kablosunu, RJ45 n°2 arayüzüne bağlayınız (BACnet ağı)
Not: Bu bağlantı sadece, BACnet server opsiyonunun sipariş edilmiş olması durumunda gereklidir (kullanılabilirlik: 2012).
Not:
‐ Her bus üzerinde polariteye uymaya dikkat ediniz. Bus soketleri üzerindeki etiketler, bus tipinin ve bus üzerindeki polaritenin belirlenmesini sağlar,
‐ Beklenmedik güç kesintilerinin önlenmesi için ekran beslemesinin önüne şiddetle bir kesintisiz güç kaynağı takılması tavsiye edilir,
‐ Bir tam veya hiç giriş / çıkış kitinin (CIAT referansı: 7258312) mevcut olması durumunda kitle birlikte ayrı olarak verilen kurulum kılavuzuna bakınız,
‐ Dokunmatik ekranın tüm diğer soketleri (Ethernet, VGA, DVI, USB), Easy CIATControl için kullanılmayacaktır.
USB portlarından biri, CIAT Servis teknisyeni tarafından çalıştırma sırasında kullanılacaktır,
‐ Tercihen CAT5 veya üstü ağ kablolarını kullanınız.
1
2 3
4 5
8. GENEL YAPI
1 KNX hatlı bağlantı örneği (Easy CIATControl 60)
230VAC
29VDC Kablo KNX
Yıldız
12VDC
Düz
Ağaç yapısı 230VAC beslemesi
Transformatör
2 KNX hatlı bağlantı örneği (Easy CIATControl 120)
Not:
‐ Cihaz sayısı, mümkün olduğunca 2 KNX hattında dengeli olmalıdır.
‐ Birlikte çalışmasında sorun olabilecek cihazların (master/slave grubu) mutlaka aynı KNX hattı üzerinde olması gerekir.
Transformatör
230VAC beslemesi
230 VAC
29VDC
230VAC
29VDC KNX n°1 hattı
KNX n°2 hattı 12 V DC
3 KNX hatlı bağlantı örneği (Easy CIATControl 180)
Not:
‐ Cihaz sayısı, mümkün olduğunca 3 KNX hattında dengeli olmalıdır.
‐ Birlikte çalışmasında sorun olabilecek cihazların (master/slave grubu) mutlaka aynı KNX hattı üzerinde olması gerekir.
230VAC
29VDC 12 VDC KNX n°1 hattı
KNX n°2 hattı
KNX n°3 hattı 230VAC
29VDC
Transformatör
230VAC beslemesi 230VAC
29VDC
