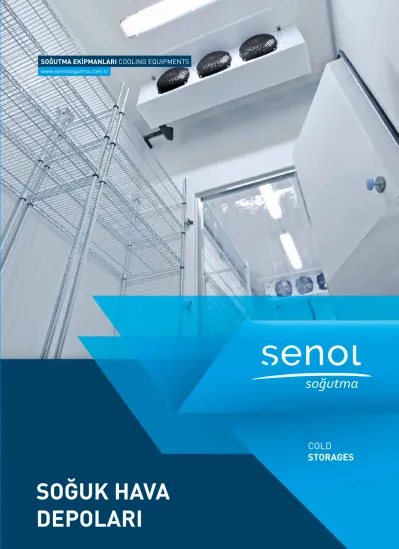

SOĞUK HAVA DEPOLARI
COLD STORAGES
www.senolsogutma.com.tr
SOĞUTMA EKİPMANLARI COOLING EQUIPMENTS
40 yılı aşan tecrübemizle hizmetinizdeyiz
Over 40 Years
Experience
www.senolsogutma.com.tr
BİZİ TANIYIN / ABOUT US
1975 yılından bugüne hızla büyüyen Şenol Soğutma İstanbul’da kuruldu.
Günümüze kadar yaptığı yeni yatırımlarla, 6.000 m²'si kapalı alan olmak üzere toplamda 15.000 m²'lik alana kurulu Tekirdağ üretim tesisinde faaliyetlerine devam etmektedir. Türkiye’de ve dünyada hızla gelişen teknolojiyi yakından takip eden ve uluslararası standartlarda cihazlar üreten Şenol Soğutma’nın öncelikli hedefi koşulsuz müşteri memnuniyetini sağlamaktır. Bu amaç doğrultusunda; AR-GE çalışmalarıyla ürünlerini sürekli geliştirerek ürün çeşitliliğini her geçen gün daha da arttırmakta ve bünyesinde bulundurduğu uzman kadrosuyla 7/24 teknik servis hizmeti sunarak üretimini desteklemektedir.
Küreselleşen pazarda dinamik kadrosu ile müşteri memnuniyeti odaklı çalışmalarını sürdüren Şenol Soğutma, dünyada endüstriyel soğutma sektöründe öncü firmalardan biri olmayı hedeflemektedir.
Müşterilerinin ihtiyaç ve istekleri doğrultusunda profesyonel çözümler sunan firma, yurt içi pazarının yanı sıra ürünlerini 35’ten fazla ülkeye ihraç etmektedir. Sahip olduğu uluslararası belgelerle de kaliteli ve güvenilir üretimine dikkat çeken Şenol Soğutma’nın başlıca ürünleri;
pastane ve market dolapları, soğuk hava depoları, soğutma grupları, merkezi soğutma sistemleri ve endüstriyel mutfak ekipmanlarıdır.
Yaklaşık 50 yıldır sektörde yer alan firma, ürün gamına ve güçlü referansları arasına her geçen gün bir yenisini daha ekleyerek büyümeye devam etmektedir.
SENOL REFRIGERATION; who has been developing rapidly since 1975, founded in Istanbul. It continues its facilities with new investments up to present on 15.000 m2 land with 6000 m2 closed area in Tekirdağ factory. Following the advanced high technology closely both inside and outside Turkey and by manufacturing products in international standards; the main goal of Senol Refrigeration is to ensure absolute customer satisfaction. For this purpose; the company expands its product range with R&D activities and serves a 24/7 technical services with its expert technicions.
In globalized market, Senol Refrigeration carries on its activities with dynamic staff based on customer satisfaction and aims to be one of the promising companies in refrigeration market. The company provides professional solutions upon customer needs and desires. In addition to the domestic market, the company exports its products to more than 35 countries. Senol Refrigeration draws attention to its safe and qualified goods for its internationally approved product and quality certificates. Main products are pastisserie and supermarket cabinets, cold storage panels, condensing units, central cooling systems, air cooled chiller units and industrial kitchen equipments.
Senol Refrigeration is in the sector for almost 50 years and growing every day by expanding its product range and customer network.
SOĞUK HAVA DEPOLARI
COLD STORAGES
www.senolsogutma.com.tr
Kusursuz Soğutma & Hijyen BİZİMLE MÜMKÜN
www.senolsogutma.com.tr
Excellent Cooling & Hygiene
IS POSSIBLE WITH US
Soğuk hava depoları yiyeceklerin depolama ömrünü uzatmak ve gıda imalatında proses sıcaklığını düşürmek amacıyla kurulmak- tadır. Soğuk hava depolarını oluşturan ana elemanlar; duvar, tavan ve zemin panelleri, kapı, soğutucu, soğutma grubu ve kumanda panelidir. Paneller, oluk deseni verilen iki metal sac arasına hiç bir ahşap malzeme kullanılmadan, 40 (±2) kg/m3 yoğunlukta poliüre- tan köpük enjeksiyonu ile üretilmektedir. Kilit sistemi, panellerin kolay sökülüp yeniden montaj yapılmasına olanak sağlamaktadır.
Panellerin birleşim yerleri, özel hijyenik profilleri ile kapatılarak dış ortamla hava teması engellenmektedir. Zemin panelleri nem tutmaz ve kaymazdır. Soğuk hava depoları içerisindeki aydınlatma tesisatı soğuğa dayanıklıdır.
Soğuk depolarda üretim ve uygulama şartları gereği; sandviç pa- nel uygulaması yapılması, dünya genelinde en verimli sonuçların alındığı ve Avrupa Birliği'nin enerji tasarrufu için en çok önem verdiği konulardan biridir.
Standart panel genişliği 1130 mm olup, 60 mm, 80 mm, 100 mm, 120 mm, 150 mm ve 200 mm kalınlıklarında üretilmektedir. Pol- yester boyalı sac, PVC sac, plastisol sac, paslanmaz sac (Cr-Ni) ve galvaniz sac ile uygulama yapılabilmektedir.
Cold storages are essential to extend storage life of food and reduce the process temperature in food production. Main compo- nents of a cold room are; walls, ceilings and floor panels, doors, evaporators, condensing units and control boards. Panels are produced by 40 (±2) kg/m3 density polyurethane foam injection in between 2 groove pattern metal sheets without using any wooden material. Lock system enables easy disassembly and re- assembly. Panel joints are covered with special hygienic profiles so that air contact is limited. Floor panels are nonwettable and anti-sliding. Lamps inside the cold room are resistant to cold.
Sandwich panel applications in cold storages is one of the issues that received the most efficient results worldwide and European Union concerns the most on behalf of energy saving.
Standard panel width is 1130 mm and can be produced in 60 mm, 80 mm, 100 mm, 120 mm, 150 mm and 200 mm thickness.
Applications can be made by either Polyester coated steel, PVC steel, plastisol steel, stainless steel (Cr-Ni) or galvanized steel sheets.
Soğuk Hava Depoları
Cold Storages
→ Market ve gıda depolama tesisleri
→ Otel, yurt ve konaklama tesisleri
→ Restoranlar, pastaneler ve unlu mamul üretim tesisleri
→ Süt ve süt ürünleri işleme tesisleri
→ Et ve et ürünleri işleme tesisleri
→ Sebze ve meyve halleri
→ Balık ve deniz ürünleri işleme tesisleri
→ Dondurma ve dondurulmuş gıda maddeleri işleme tesisleri
→ Yağ üretim tesisleri
→ Hastaneler, laboratuvarlar, kimyasal ve medikal depolama tesisleri
→ Supermarket and food storage facilities
→ Hotels, dorms and resorts
→ Restaurants, bakeries and bakery production plants
→ Milk and diary products processing plants
→ Meat and meat products processing plants
→ Vegetable & fruit groceries
→ Fish and seafood processing plants
→ Ice cream and frozen foods processing plants
→ Oil production facility
→ Hospital, laboratories, chemical and medical storage facilities
KULLANIM ALANLARI / AREAS OF USAGE
SOĞUK HAVA DEPOLARI COLD STORAGES
04 05
Panel Çeşitleri
Types of Panels
Dış Mekanda 30ºC / -45ºC Kalınlık ve K Değeri Tablosu
Panel Thickness Table Due to 30ºC / -45ºC and K Value Table
Oda İç Sıcaklığı Ağırlık
mm m2K m2h°C Room
Temperature Weight
60 0,315 0,27 (+10°C/+5°C) 10,82
80 0,238 0,205 (+5°C/-5°C) 11,62
100 0,188 0,162 (-5°C/-12°C) 12,42
120 0,155 0,132 (-12°C/-20°C) 13,22
150 0,126 0,109 (-20°C/-30°C) 14,42
200 0,095 0,80 (-40°C/-60°C) 16,42
Lambda Değeri
Lambda Value 0.0185 K mK Düz Panel / Flat Panel Oluklu Panel / Groove Panel
Zemin Paneli / Floor Panel
Oda İç Sıcaklığı Ağırlık
mm m2K m2h°C Room
Temperature Weight
60 0,315 0,27 (+10°C/+5°C) 10,82
80 0,238 0,205 (+5°C/-5°C) 11,62
100 0,188 0,162 (-5°C/-12°C) 12,42
120 0,155 0,132 (-12°C/-20°C) 13,22
150 0,126 0,109 (-20°C/-30°C) 14,42
200 0,095 0,80 (-40°C/-60°C) 16,42
SOĞUK HAVA DEPOLARI COLD STORAGES
06 07
Duvar, tavan ve zemin panelleri kilit ile birbirlerine bağlanmaktadır.
Wall, ceiling and floor panels are connected with each other by locks.
Kilit Sistemi | Lock System
Panel Birleşim Detayları
Panel Connection Details
Endüstriyel Panel Birleşim Detayları
Industrial Panel Connection Details
SOĞUK HAVA DEPOLARI COLD STORAGES
08 09
Menteşeli kapılar | Hinged doors
Monoray sürgülü kapılar | Monorail Sliding Doors
Soğuk Oda Kapıları
Cold Room Doors
Monoray sürgülü kapılar; et ve et ürünleri işleme tesislerinde kullanılmak- tadır. Et ürünlerinin soğuk oda kapılarından ray sistemi ile kaydırılarak geçirilmesine olanak sağlamaktadır. Kapılar; 40 (±2) kg/m3 yoğunlukta po- liüretan enjeksiyon dolgulu ve kompozit hijyenik malzemeler kullanılarak üretilmektedir. Uygulamaya göre; rezistans veya çift conta kullanılmaktadır.
Monorail sliding doors are used in meat processing facilities. Meat products are slided through the cold room doors by a rail system. Doors are 40 (±2) kg/m3 polyurethane injected and manufactured by using composite hygenic materials. Depending on application; resistance or double gasket is used.
Menteşeli kapılar; 40 (±2) kg/m3 yoğunlukta poliüretan enjeksiyon dolgulu olup, çoğunlukla 90x190cm net geçişli üretilmektedir. İsteğe bağlı olarak özel ölçülerde, eşikli veya eşiksiz olarak yapılmaktadır. Kapılar; alüminyum çerçeveli, otomatik kilitli, ergonomik, içten açma mekanizmalı ve yumuşak kapı lastikleri ile yüzeye tam temas etmektedir. Donmuş muhafaza oda
kapılarında rezistans mevcuttur.
Hinged doors are 40 (±2) kg/m3 polyurethane injected and the most prefered one has a clear passage of 90x190cm. Hinged doors can be made in all di- mensions with or without a sill upon request. They are aluminium framed, self-locked, ergonomic, can be internally opened and can be at the same alignment with the door surface by it’s soft door liners. Deepfreeze rooms have resistors.
SOĞUK HAVA DEPOLARI COLD STORAGES
10 11
Sürgülü kapılar | Sliding Doors
Sürgülü tip soğuk oda kapıları; istenilen ebatlarda üretilebilmek- tedir. Alüminyum ray sistemi ve içten açma kol sistemi ile kulla- nıcıya büyük avantajlar sağlar. Kapı tamamen açıldığında, iç kol sistemi sayesinde kapı kasası ile aynı seviyede kapanır ve forklift çarpma ihtimalini minimuma indirir. Donmuş oda kapılarında 24 volt ile çalışan resiztans teli kapının donarak yapışmasını önler.
Ergonomik kapı aksamları, kullanıcı rahatlığı ve servis kolaylığı sağlamaktadır.
Sliding doors can be made in all dimensions upon request. Alu- minium rail system and internally opening door handles provide high advantages to users. When the door is completely opened, by its interior door handle design, it can be closed at the same alignment with the door frames. This also minimizes the risk of a forklift crash. In deepfreeze rooms; 24V resistance wire prevents freezing of the door. Ergonomic door components provide ease of use and ease of service
Tek ve çift kanatlı servis (bar) kapıları | Single or Double Leaf Swing Doors
Tek ve çift kanatlı servis kapıları; panele veya duvara kolayca monte edilebilir. Servis kapıları; 40 (±2) kg/m3 yoğunlukta poliüretan enjeksiyon dolgulu ve 40mm kanat kalınlığında olup pencereli ve penceresiz üretilebilen servis ve işletme geçişlerinde kullanılan kapılardır. Çift kanatlı bar kapıları; kanatları 180 derece her iki yönde açılabilmekte ve gerektiğinde sabit açık durabilmektedir.
Single or Double Leaf Swing doors are easy to assemble to panel or walls. Doors are 40 (±2) kg/m3 polyurethane injected and have 40mm thick door leafs. They can be produced with or without a window and used for service and facility passage areas. Double leaf doors can open each wing at 180 degrees in both ways and can remain constantly open in case of a need.
Soğuk Oda & Market Uzaktan İzleme ve Kontrol Sistemi
Cold Storage & Supermarket
Remote Monitoring and
Control System
SOĞUK HAVA DEPOLARI COLD STORAGES
12 13
Soğuk Oda Aksesuarları
Cold Room Accessories
U Profiller U Profiles L Profiller
L Profiles Tavan Askı Profilleri
Ceiling Joint Profiles
Hijyenik İç Profil
Hygienic Inner Profile PVC Köşe
PVC Corner Tavan Askı Aparatı
Ceiling Bracket
PVC Perde
PVC Strip Curtains Kapı Sınır Anahtarı
Door Switch Basınç Dengeleme Ventili
Pressure Balance Valve
Soğuk Oda Tel Rafları
Cold Room Wire Shelves
Derinlik - Uzunluk - Yükseklik / mm Depth - Length - Height / mm
360*760*1600 460*760*1600 530*760*1600 610*760*1600 360*910*1600 460*910*1600 530*910*1600 610*910*1600 360*1070*1600 460*1070*1600 530*1070*1600 610*1070*1600 360*1220*1600 460*1220*1600 530*1220*1600 610*1220*1600 360*1370*1600 460*1370*1600 530*1370*1600 610*1370*1600 360*1520*1600 460*1520*1600 530*1520*1600 610*1520*1600 360*1830*1600 460*1830*1600 530*1830*1600 610*1830*1600
360*760*1800 460*760*1800 530*760*1800 610*760*1800 360*910*1800 460*910*1800 530*910*1800 610*910*1800 360*1070*1800 460*1070*1800 530*1070*1800 610*1070*1800 360*1220*1800 460*1220*1800 530*1220*1800 610*1220*1800 360*1370*1800 460*1370*1800 530*1370*1800 610*1370*1800 360*1520*1800 460*1520*1800 530*1520*1800 610*1520*1800 360*1830*1800 460*1830*1800 530*1830*1800 610*1830*1800
Soğuk Odalarda
İhtiyacınız Olan Her Şey
Everything you heed in cold storages
Konteyner içi Soğuk Oda Paneli Uygulaması
Cold Room Panel Application in Containers
www.senolsogutma.com.tr
SOĞUTMA GRUBU / CONDENSING UNIT SOĞUTUCU / EVAPORATOR Dış Ölçüler
(Boy*En*Yükseklik) Oda
Hacmi Kompresör
Gücü Model Soğutma Kapasitesi Model
Outside Dimension Room
Volume Comp. Power Model Cooling Capacity
-10/+45°C Model
L W H m³ HP watt
121 121 240 3,51 1 SG-010HMM-T 1.460 SNLB-130AB6-B01
121 177 240 5,14 1 SG-010HMM-T 1.460 SNLB-130AB6-B01
121 234 240 6,80 1 SG-010HMM-T 1.460 SNLB-130AB6-B01
121 290 240 8,42 1,2 SG-012HMM-T 1.871 SNLB-130BC6-B01
177 177 240 7,52 1,2 SG-012HMM-T 1.871 SNLB-130BC6-B01
177 234 240 9,94 1,3 SG-013HMM-T 2.238 SNLB-130AE6-B01
177 290 240 12,32 1,5 SG-015HMM-T 2.951 SNLB-130BE6-C01
177 290 240 12,32 1,5 SG-015HMT-T 2.664 SNLB-130BE6-C01
177 347 240 14,74 1,5 SG-015HMM-T 2.951 SNLB-130BE6-C01
177 347 240 14,74 1,5 SG-015HMT-T 2.664 SNLB-130BE6-C01
177 403 240 17,12 2 SG-020HMT-T 3.048 SNLB-135AC6-B01
234 234 240 13,14 1,5 SG-015HMM-T 2.951 SNLB-130BE6-C01
234 234 240 13,14 1,5 SG-015HMT-T 2.664 SNLB-130BE6-C01
234 290 240 16,29 1,5 SG-015HMM-T 2.951 SNLB-130BE6-C01
234 290 240 16,29 1,5 SG-015HMT-T 2.664 SNLB-130BE6-C01
234 347 240 19,49 2 SG-020HMT-T 3.048 SNLB-135AC6-B01
234 403 240 22,63 2,5 SG-025HMT-T 3.968 SNLB-230BC9-B01
234 460 240 25,83 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
234 516 240 28,98 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
234 573 240 32,18 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
290 290 240 20,18 2 SG-020HMT-T 3.048 SNLB-135AC6-B01
290 347 240 24,15 2,5 SG-025HMT-T 3.968 SNLB-230BC9-B01
290 403 240 28,05 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
290 460 240 32,02 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
290 516 240 35,91 4 SG-040HMT-T 5.457 SNL-230BE6-C01
290 573 240 39,88 4 SG-040HMT-T 5.457 SNL-230BE6-C01
347 347 240 28,90 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
347 403 240 33,56 3 SG-030HMT-T 5.173 SNLB-230BE6-B01
347 460 240 38,31 4 SG-040HMT-T 5.457 SNL-230BE6-C01
347 516 240 42,97 4,5 SG-045HMT-T 6.220 SNL-235AC6-C01
347 573 240 47,72 5 SG-050HMT-T 7.107 SNLB-235AC6-B01
403 403 240 38,98 4 SG-040HMT-T 5.457 SNL-230BE6-C01
403 460 240 44,49 4,5 SG-045HMT-T 6.220 SNL-235AC6-C01
403 516 240 49,91 5 SG-050HMT-T 7.107 SNLB-235AC6-B01
403 573 240 55,42 6 SG-060HMT-T 8.477 SNL-240AC6-C01
460 460 240 50,78 5 SG-050HMT-T 7.107 SNLB-235AC6-B01
460 516 240 56,97 6 SG-060HMT-T 8.477 SNL-240AC6-C01
460 573 240 63,26 6 SG-060HMT-T 8.477 SNL-240AC6-C01
516 516 240 63,90 6 SG-060HMT-T 8.477 SNL-240AC6-C01
516 573 240 70,96 7 SG-070HMT-T 9.156 SNLB-240AC6-B01
573 573 240 78,80 7 SG-070HMT-T 9.156 SNLB-240AC6-B01
-5/+5°C Hermetik Kompresörlü Soğuk Oda
-5/+5°C Cold Room with Hermetic Compressor
80 mm
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
SOĞUK HAVA DEPOLARI COLD STORAGES
16 17
SOĞUTMA GRUBU / CONDENSING UNIT SOĞUTUCU / EVAPORATOR Dış Ölçüler
(Boy*En*Yükseklik) Oda
Hacmi Kompresör
Gücü Model Soğutma Kapasitesi Model
Outside Dimension Room
Volume Comp. Power Model Cooling Capacity
-10/+45°C Model
L W H m³ HP watt
125 125 240 2,4 1 DG-010HMM-T 1.000 SNLB-130AB8-B01
125 181 240 2,4 1,5 DG-015HMM-T 1.285 SNLB-130BC8-B01
125 238 240 2,4 1,5 DG-015HMM-T 1.285 SNLB-130BC8-B01
125 294 240 2,4 1,5 DG-015HMM-T 1.285 SNLB-130BC8-B01
181 181 240 2,4 1,5 DG-015HMM-T 1.285 SNLB-130BC8-B01
181 238 240 2,4 2 DG-020HMT-T 1.865 SNLB-130BE8-B01
181 294 240 2,4 2 DG-020HMT-T 1.865 SNLB-130BE8-B01
181 351 240 2,4 2 DG-020HMT-T 1.865 SNLB-130BE8-B01
181 407 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
238 238 240 2,4 2 DG-020HMT-T 1.865 SNLB-130BE8-B01
238 294 240 2,4 2 DG-020HMT-T 1.865 SNLB-130BE8-B01
238 351 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
238 407 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
238 464 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
238 520 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
238 577 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
294 294 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
294 351 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
294 407 240 2,4 3 DG-030HMT-T 2.518 SNLB-230AC8-B01
294 464 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
294 520 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
294 577 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
351 351 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
351 407 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
351 464 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
351 520 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
351 577 240 2,4 7 DG-070HMT-T 4.702 SNLB-235AC8-B01
407 407 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
407 464 240 2,4 5 DG-050HMT-T 3.687 SNLB-230BE8-B01
407 520 240 2,4 7 DG-070HMT-T 4.702 SNLB-235AC8-B01
407 577 240 2,4 7 DG-070HMT-T 4.702 SNLB-235AC8-B01
464 464 240 2,4 7 DG-070HMT-T 4.702 SNLB-235AC8-B01
464 520 240 2,4 7 DG-070HMT-T 4.702 SNLB-235AC8-B01
464 577 240 2,4 7,5 DG-075HMT-T 7.999 SNLB-245AE8-A01
520 520 240 2,4 7,5 DG-075HMT-T 7.999 SNLB-245AE8-A01
520 577 240 2,4 8,5 DG-085HMT-T 11.027 SNL-340AE8-A01
577 577 240 2,4 8,5 DG-085HMT-T 11.027 SNL-340AE8-A01
-18/-25°C Hermetik Kompresörlü Donmuş Oda
-18/-25°C Freezer Room with Hermetic Compressor
120 mm
Ürettiğimiz her üründe
Dünya markası kompresörler kullanıyoruz...
In every product, we use world brand compressors...
ENERJİNİN EN VERİMLİ HALİ THE MOST EFFICIENT FORM OF ENERGY
Kondenser Ünitelerimizle Maksimum Performansa Ulaşın
Maximum Performance with our Condensing Units
www.senolsogutma.com.tr
Kondenser Üniteleri
Condensing Units
Model Kompresör Gücü Fan (adet*çap) Ölçüler (U*G*Y)
Model Compressor Power Fan (unit*diameter) Dimension (L*W*H)
HP unit*mm mm
BG-010HM 1 1*300 498*905*576
BG-011HM 1+ 1*300 498*905*576
BG-013HM 1,3 1*300 498*905*576
BG-015HM 1,5 1*350 522*1005*676
BG-020HM 2 1*400 522*1155*876
BG-025HM 2,5 1*400 522*1155*876
BG-030HM 3 1*450 522*1155*876
BG-035HM 3,5 1*450 522*1155*876
BG-040HM 4 1*500 522*1155*876
BG-045HM 4,5 1*500 522*1155*876
BG-050HM 5 2*400 574*1205*1226
BG-060HM 6 2*450 574*1205*1226
BG-070HM 7 2*500 574*1205*1226
Boş Hermetik Kondenser Ünitesi
Hermetic Condensing Unit, without Compressor
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
• Elektrostatik toz boyalı kapalı kabin
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valfı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Fan Markası: EBM
• Electrostatic power painted closed cabinet
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Fan brand: EBM
• Kabin içi yanmaz ses izolasyonu
• Vana takımı, 2HP'e kadar
• Vana takımı, 2HP'den büyük
• Manometre 2 adet
• Yağ ayırıcı
• Fan hız kontrol
• ON/OFF şalteri
• Emiş hattı akümülatörü
• Fireproof acoustic sound insulation
• Liquid&suction valve, up to 2HP
• Liquid&suction valve, bigger than 2HP
• Manometer, 2 pieces
• Oil separator
• Fan speed control
• ON/OFF switch
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments Opsiyonel Ekipmanlar | Optional Equipments
SOĞUK HAVA DEPOLARI COLD STORAGES
20 21
Model Kompresör
Gücü Besleme Kompresör Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz COPELAND watt unit*mm mm kg
SG-015HMT-C 1,5 380-420 CR22K6ME 2.300 1*350 522*905*676 72
SG-020HMT-C 2 380-420 CR24K6ME 2.900 1*350 522*905*676 96
SG-023HMT-C 2,3 380-420 CR30K6ME 3.500 1*350 522*905*676 102
SG-025HMT-C 2,5 380-420 CR34K6ME 4.400 1*350 522*905*676 102
SG-030HMT-C 3 380-420 CR37K6ME 4.800 1*400 522*1155*876 112
SG-040HMT-C 4 380-420 CR53KQME 7.300 1*500 574*1205*1226 130
SG-050HMT-C 5 380-420 CR62KQME 8.100 1*500 574*1205*1226 142
Pozitif Copeland Hermetik,
Orta Basınç Kondenser Ünitesi / R404A
Positive Copeland Hermetic,
Medium Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Model Kompresör
Gücü Besleme Kompresör Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz TECUMSEH watt unit*mm mm kg
SG-010HMM-T 1 220-240 CAJ9510Z 1.460 1*300 489*905*576 63
SG-012HMM-T 1,2 220-240 CAJ9513Z 1.871 1*350 522*1005*676 70
SG-013HMM-T 1,3 220-240 CAJ4517Z 2.238 1*350 522*1005*676 72
SG-013HMT-T 1,3 380-420 TAJ4517Z 2.058 1*350 522*1005*676 72
SG-015HMM-T 1,5 220-240 CAJ4519Z 2.951 1*350 522*1005*676 73
SG-015HMT-T 1,5 380-420 TAJ4519Z 2.664 1*350 522*1005*676 73
SG-020HMT-T 2 380-420 TFH4524Z 3.048 1*400 522*1155*876 95
SG-025HMT-T 2,5 380-420 TFH4531Z 3.968 1*400 522*1155*876 102
SG-030HMT-T 3 380-420 TFH4540Z 5.173 1*450 522*1155*876 112
SG-040HMT-T 4 380-420 TAG4546Z 5.457 1*450 522*1155*876 130
SG-045HMT-T 4,5 380-420 TAG4553Z 6.220 1*500 522*1155*876 130
SG-050HMT-T 5 380-420 TAG4561Z 7.107 1*500 522*1155*876 140
SG-060HMT-T 6 380-420 TAG4568Z 8.477 2*400 574*1205*1226 148
SG-070HMT-T 7 380-420 TAG4573Z 9.156 2*450 574*1205*1226 160
Pozitif Tecumseh Hermetik,
Orta Basınç & Yüksek Fan Devirli Kondenser Ünitesi | R404A
Positive Tecumseh Hermetic, Medium Pressure & High Fan Speed Condensing Unit / R404A
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
22 23
Model Kompresör
Gücü Besleme Kompresör Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz TECUMSEH watt unit*mm mm kg
SG-010HMM-T 1 220-240 CAJ9510Z 1.460 1*350 522*1005*676 73
SG-012HMM-T 1,2 220-240 CAJ9513Z 1.871 1*350 522*1005*676 80
SG-013HMM-T 1,3 220-240 CAJ4517Z 2.238 1*350 522*1005*676 82
SG-013HMT-T 1,3 380-420 TAJ4517Z 2.058 1*350 522*1005*676 82
SG-015HMM-T 1,5 220-240 CAJ4519Z 2.951 1*400 522*1155*876 83
SG-015HMT-T 1,5 380-420 TAJ4519Z 2.664 1*400 522*1155*876 83
SG-020HMT-T 2 380-420 TFH4524Z 3.048 1*400 522*1155*876 105
SG-025HMT-T 2,5 380-420 TFH4531Z 3.968 1*400 522*1155*876 112
SG-030HMT-T 3 380-420 TFH4540Z 5.173 1*500 522*1155*876 122
SG-040HMT-T 4 380-420 TAG4546Z 5.457 1*500 522*1155*876 140
SG-045HMT-T 4,5 380-420 TAG4553Z 6.220 1*500 522*1155*876 140
SG-050HMT-T 5 380-420 TAG4561Z 7.107 2*400 574*1205*1226 150
SG-060HMT-T 6 380-420 TAG4568Z 8.477 2*450 574*1205*1226 158
SG-070HMT-T 7 380-420 TAG4573Z 9.156 2*500 574*1205*1226 170
Pozitif Tecumseh Hermetik, Orta Basınç &
Düşük Fan Devirli Kondenser Ünitesi | R404A
Positive Tecumseh Hermetic, Medium Pressure & Low Fan Speed
Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Model Kompresör
Gücü Besleme Kompresör Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz TECUMSEH watt unit*mm mm kg
DG-010HMM-T 1 220-240 CAJ2446Z 1.000 1*300 498*905*576 60
DG-015HMM-T 1,5 220-240 CAJ2464Z 1.285 1*350 498*905*576 64
DG-010HMT-T 1 380-420 TAJ2446Z 960 1*300 498*905*576 58
DG-015HMT-T 1,5 380-420 TAJ2464Z 1.292 1*350 498*905*576 62
DG-020HMT-T 2 380-420 TFH2480Z 1.865 1*350 522*1005*676 84
DG-030HMT-T 3 380-420 TFH2211Z 2.518 1*400 522*1155*876 94
DG-050HMT-T 5 380-420 TAG2516Z 3.687 1*450 622*1155*876 114
DG-070HMT-T 7 380-420 TAG2522Z 4.702 1*500 622*1155*876 122
Negatif Tecumseh Hermetik,
Alçak Basınç & Yüksek Fan Devirli Kondenser Ünitesi | R404A
Negative Tecumseh Hermetic, Low Pressure & High Fan Speed Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Emiş hattı akümülatörü
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
24 25
Model Kompresör
Gücü Besleme Kompresör Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz TECUMSEH watt unit*mm mm kg
DG-010HMM-T 1 220-240 CAJ2446Z 1.000 1*350 522*1005*676 70
DG-015HMM-T 1,5 220-240 CAJ2464Z 1.285 1*350 522*1005*676 74
DG-010HMT-T 1 380-420 TAJ2446Z 960 1*300 522*1005*676 68
DG-015HMT-T 1,5 380-420 TAJ2464Z 1.292 1*350 522*1005*676 72
DG-020HMT-T 2 380-420 TFH2480Z 1.865 1*400 522*1005*676 94
DG-030HMT-T 3 380-420 TFH2211Z 2.518 1*400 522*1155*876 106
DG-050HMT-T 5 380-420 TAG2516Z 3.687 1*450 622*1155*876 124
DG-070HMT-T 7 380-420 TAG2522Z 4.702 2*400 574*1205*1226 148
Negatif Tecumseh Hermetik, Alçak Basınç &
Alçak Fan Devirli Kondenser Ünitesi | R404A
Negative Tecumseh Hermetic, Low Pressure & Low Fan Speed
Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Emiş hattı akümülatörü
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Elektrik Gücü Model Compressor
Power Power Supply Compressor
Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Electric Power
HP V/Hz MANEUROP watt unit*mm mm watt
SG-020HMT-M 2 380/50-60 MTZ 022 2.625 1x400 1050*525*555 1.482
SG-023HMT-M 2,3 380/50-60 MTZ 028 3.427 1x400 1050*525*555 1.955
SG-027HMT-M 2,7 380/50-60 MTZ 032 3.983 1x450 1150*525*555 2.160
SG-030HMT-M 3 380/50-60 MTZ 036 4.670 1x450 1150*525*555 2.576
SG-033HMT-M 3,3 380/50-60 MTZ 040 5.333 1x450 1150*525*805 2.948
SG-042HMT-M 4,2 380/50-60 MTZ 050 6.256 1x450 1150*525*805 2.318
SG-047HMT-M 4,7 380/50-60 MTZ 056 6.710 1*500 1150*525*805 3.513
SG-053HMT-M 5,3 380/50-60 MTZ 064 7.982 2*400 1150*525*1155 4.204
SG-060HMT-M 6 380/50-60 MTZ 072 8.918 2*450 1150*525*1155 4.686
SG-067HMT-M 6,7 380/50-60 MTZ 080 10.466 2*450 1150*525*1155 5.609
SG-083HMT-M 8,3 380/50-60 MTZ 100 12.279 2*500 1150*525*1255 6.758
SG-105HMT-M 10,5 380/50-60 MTZ 125 15.708 4*450 2215*525*1155 8.439
SG-120HMT-M 12 380/50-60 MTZ 144 18.494 4*500 2215*525*1155 9.778
SG-133HMT-M 13,3 380/50-60 MTZ 160 20.305 4*500 2215*525*1155 11.076
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Pozitif Maneurop Hermetik,
Orta Basınç Kondenser Ünitesi | R404A
Positive Maneurop Hermetic, Medium Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
26 27
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Elektrik Gücü Model Compressor
Power Power Supply Compressor
Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Electric Power
HP V/Hz MANEUROP watt unit*mm mm watt
DG-015HMT-M 1,5 380/50-60 NTZ 048 1.492 1*350 960*525*505 1.336
DG-020HMT-M 2 380/50-60 NTZ 068 2.444 1*400 1050*525*555 2.090
DG-025HMT-M 2,5 380/50-60 NTZ 096 2.953 1*400 1050*525*555 2.531
DG-030HMT-M 3 380/50-60 NTZ 108 3.580 1*450 1150*525*555 2.947
DG-040HMT-M 4 380/50-60 NTZ 136 4.561 1*450 1150*525*805 4.079
DG-060HMT-M 6 380/50-60 NTZ 215 7.049 2*400 1150*525*1155 5.944
DG-070HMT-M 7 380/50-60 NTZ 271 9.702 2*450 1150*525*1155 7.809
Negatif Maneurop Hermetik,
Alçak Basınç Kondenser Ünitesi | R404A
Negative Tecumseh Hermetic, Low Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Emiş hattı akümülatörü
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Elektrik Gücü Model Compressor
Power Power Supply Compressor
Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Electric Power
HP V/Hz EMBRACO watt unit*mm mm watt
SG-010HMM-E 1 220-240 NT6222GK 1.540 1*350 960*525*505 830
SG-012HMM-E 1,2 220-240 NT6226GK 2.010 1*350 960*525*505 971
SG-013HMM-E 1,3 220-240 NJ9232GK 2.354 1*350 960*525*505 1.088
SG-015HMM-E 1,5 220-240 NJ9238GK 2.990 1*400 1050*525*555 1.499
SG-015HMT-E 1,5 380-420 NJ9238GS 2.990 1*400 1050*525*555 1.315
Pozitif Embraco Hermetik,
Orta Basınç Kondenser Ünitesi | R404A
Positive Embraco Hermetic, Medium Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
28 29
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Elektrik Gücü Model Compressor
Power Power Supply Compressor
Model Cooling
Capacity (Qo) Fan
(unit*diameter) Dimension
L*W*H Electric Power
HP V/Hz EMBRACO watt unit*mm mm watt
DG-010HMM-E 1 220-240 NEU2178GK 952 1*350 960*525*505 585
DG-013HMM-E 1,3 220-240 NT2192GK 1.054 1*350 960*525*505 731
DG-015HMM-E 1,5 220-240 NT2212GK 1.375 1*350 960*525*505 958
DG-015HMT-E 1,5 380-420 NJ2212GS 1.477 1*350 960*525*505 114
Güçlü Soğutma - Powerful Cooling Negatif Embraco Hermetik,
Alçak Basınç Kondenser Ünitesi | R404A
Negative Embraco Hermetic, Low Pressure Condensing Unit / R404A
Pozitif Embraco Hermetik,
Orta Basınç Kondenser Ünitesi | R404A
Positive Embraco Hermetic, Medium Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Emiş hattı akümülatörü
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI
COLD STORAGES
www.senolsogutma.com.tr
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor
Model Cooling Capacity
(Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz COPELAND watt mm kg
SG-015SCT-C 1,5 380/50-60 ZB15KCE-TFD 3.300 1*350 522*1005*676 76
SG-020SCT-C 2,5 380/50-60 ZB19KCE-TFD 3.900 1*350 522*1005*676 79
SG-030SCT-C 3 380/50-60 ZB21KCE-TFD 5.100 1*400 522*1005*676 96
SG-035SCT-C 3,5 380/50-60 ZB26KCE-TFD 5.800 1*450 522*1155*876 99
SG-040SCT-C 4 380/50-60 ZB30KCE-TFD 6.900 1*500 522*1155*876 103
SG-050SCT-C 5 380/50-60 ZB38KCE-TFD 8.400 2*400 522*1155*876 129
SG-060SCT-C 6 380/50-60 ZB45KCE-TFD 10.100 2*450 524*1205*1226 148
SG-075SCT-C 7,5 380/50-60 ZB58KCE-TFD 13.100 2*500 524*1205*1226 280
SG-100SCT-C 10 380/50-60 ZB76KCE-TFD 17.600 4*450 560*2030*1226 375
SG-130SCT-C 13 380/50-60 ZB95KCE-TFD 21.300 4*500 560*2030*1500 470
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Pozitif Copeland Scroll,
Orta Basınç Kondenser Ünitesi | R404A
Positive Copeland Scroll, Medium Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
32 33
Model Kompresör
Gücü Besleme Kompresör
Modeli Soğutma
Kapasitesi (Qo) Fan (adet*çap) Ölçüler
U*G*Y Ağırlık Model Compressor
Power Power Supply Compressor
Model Cooling Capacity
(Qo) Fan
(unit*diameter) Dimension
L*W*H Weight
HP V/Hz COPELAND watt mm kg
DG-030SCT-C 3 380/50-60 ZF09K4E-TFD 2.800 1*400 522*1005*676 96
DG-035SCT-C 3,5 380/50-60 ZF11K4E-TFD 3.500 1*450 522*1155*876 99
DG-040SCT-C 4 380/50-60 ZF13K4E-TFD 4.000 1*450 522*1155*876 103
DG-050SCT-C 5 380/50-60 ZF15K4E-TFD 4.900 1*500 522*1155*876 129
DG-060SCT-C 6 380/50-60 ZF18K4E-TFD 5.900 2*450 524*1205*1226 148
DG-075SCT-C 7,5 380/50-60 ZF25K4E-TFD 7.300 2*500 524*1205*1226 280
DG-100SCT-C 10 380/50-60 ZF34K4E-TFD 9.700 4*500 560*2030*1226 375
DG-130SCT-C 13 380/50-60 ZF41K4E-TFD 12.000 4*450 560*2030*1226 470
DG-150SCT-C 15 380/50-60 ZF49K4E-TFD 14.400 4*500 560*2030*1500 500
Negatif Copeland Scroll,
Alçak Basınç Kondenser Ünitesi | R404A
Negative Copeland Scroll, Low Pressure Condensing Unit / R404A
• Elektrostatik toz boyalı kapalı kabin
• Kompresör
• Kondenser ve fanları
• Likit deposu
• Depo çıkış vanası
• Drayer, kaynaklı
• Gözetleme camı
• Solenoid valf, kaynaklı
• Yüksek basınç kontrol
• Alçak basınç kontrol
• Yüksek basınç fan kontrol
• Elektrik panosu
• Emiş hattı akümülatörü
• Electrostatic power painted closed cabinet
• Compressor
• Condenser with fans
• Liquid receiver
• Liquid receiver valve
• Drier, welded
• Sight glass
• Solenoid valve, welded
• High pressure control
• Low pressure control
• High pressure fan control
• Electrical board
• Suction line accumulator
Standart Ekipmanlar | Standard Equipments
• Kombine Presostat
• Mekanik Fan Hız Kontrol
• Alçak / Yüksek Basınç Manometre
• Emniyet Şalteri
• Sinyal Lambası ve Yan Kapak
• Pressure Switch, Dual
• Mechanic Fan Speed Control
• High/Low Pressure Manometer
• Safety Switch
• Signal Lamp and Side Cover
Opsiyonel Ekipmanlar | Optional Equipments
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Soğutma Grubu
Modeli Oda Hacmi Kompresör
Gücü Kompresör
Modeli Soğutma
Kapasitesi (Qo) Elektrik Gücü
(Pe) Soğutucu Modeli Condensing Unit
Model Room Volume Compressor
Power Compressor
Model Cooling Capacity
(Qo) Electric Power
(Pe) Evaporator Model
m3 HP FRASCOLD watt watt
SG-050SHT-F 125/150 5 Q5-21.1Y 10.100 4.663 EA240AE6-C01
SG-051SHT-F 130/180 5 Q5-25.1Y 12.000 5.656 EA240AG6-C01
SG-070SHT-F 180/230 7 Q7-28.1Y 14.100 6.607 EA335AG6-C01
SG-071SHT-F 200/250 7 Q7-33.1Y 16.200 7.657 EA340AE6-C01
SG-120SHT-F 250/350 12 S12-42Y 19.800 8.713 EA345AC6-C01
SG-150SHT-F 350/500 15 S15-52Y 26.500 11.748 EA345AE6-C01
SG-200SHT-F 500/600 20 S20-56Y 29.200 12.885 EA350AE6-C03
SG-250SHT-F 600/800 25 V25-71Y 34.800 15.969 EA450AC6-C02
SG-300SHT-F 800/1000 30 V30-84Y 42.200 19.087 EA350AG6-C02
SG-320SHT-F 1000/1200 32 V32-93Y 45.100 20.468 EA450AE6-C02
SG-350SHT-F 1200/1400 35 Z35-106Y 53.600 23.084 EA450AG6-C02
SG-400SHT-F 1400/1600 40 Z40-126Y 62.100 27.131 2*(EA450AC6-C02)
SG-500SHT-F 1600/1800 50 Z50-154Y 76.000 34.041 2*(EA350AG6-C02)
Pozitif Semi-Hermetik Kompresörlü Soğuk Oda -5 / +5 °C
Positive Cold Room with Semi-Hermetic Compressor -5 / +5 °C
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
34 35
Soğutma Grubu
Modeli Oda Hacmi Kompresör
Gücü Kompresör
Modeli Soğutma
Kapasitesi (Qo) Elektrik Gücü
(Pe) Soğutucu Modeli Condensing Unit
Model Room Volume Compressor
Power Compressor
Model Cooling Capacity
(Qo) Electric Power
(Pe) Evaporator Model
m3 HP FRASCOLD watt watt
DG-050SHT-F 50 5 Q5-28.1Y 7.000 4.722 EA240AE8-C01
DG-051SHT-F 70 5 Q5-33.1Y 8.400 5.559 EA240AG8-C01
DG-080SHT-F 90 8 S8-42Y 10.800 6.755 EA340AE8-C01
DG-100SHT-F 110 10 S10-52Y 13.700 8.743 EA340AG8-C01
DG-150SHT-F 130 15 S15-56Y 15.100 9.324 EA250AE8-C02
DG-151SHT-F 200 15 V15-71Y 18.600 12.046 EA250AG8-C03
DG-200SHT-F 250 20 V20-84Y 20.900 13.669 EA345AG8-C01
DG-250SHT-F 300 25 V25-93Y 22.000 14.411 EA450AC8-C03
DG-251SHT-F 400 25 Z25-106Y 26.600 17.789 EA350AG8-C03
DG-300SHT-F 500 30 Z30-126 30.800 19.754 EA450AE8-C03
DG-400SHT-F 750 40 Z40-154Y 41.300 23.426 2*(EA345AG8-C01)
Negatif Semi-Hermetik Kompresörlü Donmuş Oda -18/-25°C
Negative Freezer Room with Semi-Hermetic Compressor -18/-25°C
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Soğutma Grubu
Modeli Oda Hacmi Kompresör
Gücü Kompresör
Modeli Soğutma
Kapasitesi (Qo) Elektrik Gücü
(Pe) Soğutucu Modeli Condensing Unit
Model Room Volume Compressor
Power Compressor
Model Cooling Capacity
(Qo) Electric Power
(Pe) Evaporator Model
m3 HP DORIN watt watt
SG-050SHT-D 130/180 5 H503 CC 12.370 5.390 EA240AG6-C01
SG-075SHT-D 180/250 7,5 H751 CC 16.700 7.250 EA340AE6-C01
SG-120SHT-D 250/350 12 H1201 CC 23.730 10.160 EA-250AE6-C02
SG-150SHT-D 350/500 15 H1501 CC 26.990 12.090 EA345AE6-C01
SG-200SHT-D 500/600 20 H2001 CC 31.920 14.000 EA350AE6-C03
SG-220SHT-D 600/800 22 H2201 CC 35.970 15.820 EA450AC6-C02
SG-250SHT-D 800/1000 25 H2500 CC 40.480 17.560 EA350AG6-C02
SG-300SHT-D 1000/1200 30 H3000 CC 45.320 19.950 EA450AE6-C02
SG-320SHT-D 1000/1200 32 H3200 CC 48.820 21.260 EA450AG6-C03
SG-340SHT-D 1200/1400 34 H3400 CC 54.020 23.800 EA550AE6-C02
SG-400SHT-D 1400/1600 40 H4000 CC 65.950 30.040 2*(EA350AE6-C03)
SG-450SHT-D 1600/1800 45 H4500 CC 71.500 31.810 2*(EA450AC6-C02)
SG-500SHT-D 1800/1900 50 H5000 CC 79.030 35.380 2*(EA350AG6-C02)
SG-550SHT-D 1900/2000 55 H5500 CC 88.260 38.050 2*(EA450AE6-C02)
Pozitif Semi-Hermetik Kompresörlü Soğuk Oda -5 / +5 °C
Positive Cold Room with Semi-Hermetic Compressor -5 / +5 °C
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
SOĞUK HAVA DEPOLARI COLD STORAGES
36 37
Soğutma Grubu
Modeli Oda Hacmi Kompresör
Gücü Kompresör
Modeli Soğutma
Kapasitesi (Qo) Elektrik Gücü
(Pe) Soğutucu Modeli Condensing Unit
Model Room Volume Compressor
Power Compressor
Model Cooling Capacity
(Qo) Electric Power
(Pe) Evaporator Model
m3 HP DORIN watt watt
DG-050SHT-D 50 5 H503 CS 7.020 4.590 EA240AE8-C01
DG-075SHT-D 70 7,5 H751 CS 9.220 5.990 EA240AG8-C01
DG-080SHT-D 90 8 H801 CS 10.730 6.980 EA-245AE8-C01
DG-100SHT-D 110 10 H1001 CS 12.920 7.890 EA-345AC8-C01
DG-150SHT-D 130 15 H1501 CS 15.060 9.340 EA250AE8-C02
DG-160SHT-D 160 16 H1601 CS 16.840 10.660 EA-350AC8-C03
DG-200SHT-D 200 20 H2000 CS 18.840 12.160 EA-250AG8-C02
DG-250SHT-D 300 25 H2500 CS 20.900 13.600 EA345AG8-C01
DG-270SHT-D 350 27 H2700 CS 22.340 14.790 EA450AC8-C03
DG-300SHT-D 400 30 H3000 CS 27.460 17.770 EA350AG8-C03
DG-350SHT-D 500 35 H3500 CS 30.200 20.030 EA450AE8-C03
DG-400SHT-D 600 40 H4000 CS 34.090 21.920 EA-450AG8-C03
DG-450SHT-D 650 45 H4500 CS 37.390 23.580 EA-550AE8-C02
DG-500SHT-D 750 50 H5000 CS 40.850 24.730 2*(EA345AG8-C01)
Negatif Semi-Hermetik Kompresörlü Donmuş Oda -18/-25°C
Negative Freezer Room with Semi-Hermetic Compressor -18/-25°C
• Akışkan: R404A
• Buharlaşma To = -25°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -25°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
Teknik Şartlar | Technical Specifications
Pozitif Kondenser Ünitesi
Positive Condensing Unit Negatif Kondenser Ünitesi Negative Condensing Unit
Soğutma Grubu
Modeli Oda Hacmi Kompresör
Gücü Kompresör
Modeli Soğutma
Kapasitesi (Qo) Elektrik Gücü
(Pe) Soğutucu Modeli Condensing Unit
Model Room Volume Compressor
Power Compressor
Model Cooling Capacity
(Qo) Electric Power
(Pe) Evaporator Model
m3 HP GEA-BOCK watt watt
SG-055SHT-G 125/150 5,5 HGX34e/255-4S 10.700 4.890 EA240AE6-C01
SG-075SHT-G 150/250 7,5 HGX34e/380-4S 16.500 7.470 EA340AE6-C01
SG-150SHT-G 250/350 15 HGX44e/475-4S 21.200 9.020 EA-250AE6-C02
SG-200SHT-G 350/500 20 HGX44e/565-4S 25.600 10.700 EA345AE6-C01
SG-201SHT-G 500/600 20 HGX44e/665-4S 29.300 12.500 EA350AE6-C03
SG-202SHT-G 600/800 20 HGX44e/770-4S 34.300 14.500 EA450AC6-C02
SG-250SHT-G 800/1000 25 HGX56e/850-4S 38.100 18.900 EA350AG6-C02
SG-300SHT-G 1000/1200 30 HGX56e/995-4S 44.500 22.200 EA450AE6-C02
SG-400SHT-G 1200/1300 40 HGX56e/1155-4S 51.400 24.500 EA450AG6-C02
SG-401SHT-G 1300/1400 40 HGX6/1240-4S 53.500 26.600 2*(EA350AE6-C03)
SG-402SHT-G 1400/1600 40 HGX6/1410-4S 60.200 30.400 2*(EA450AC6-C02)
SG-450SHT-G 1600/1700 45 HGX7/1620-4S 66.800 31.800 2*(EA450AC6-C02)
SG-500SHT-G 1700/1800 50 HG7/1860-4S 76.000 37.800 2*(EA350AG6-C02)
Pozitif Semi-Hermetik Kompresörlü Soğuk Oda -5 / +5 °C
Positive Cold Room with Semi-Hermetic Compressor -5 / +5 °C
• Akışkan: R404A
• Buharlaşma To = -10°C
• Yoğunlaşma Tc : +45°C
• Dış hava sıcaklığı: +33°C
• Aşırı kızgınlık: 11 K
• Aşırı soğutma: 8 K
• Refrigerant: R404A
• Evaporation To = -10°C
• Condensation Tc = +45°C
• Outside temperature: +33°C
• Superheat: 11 K
• Liquid subcooler: 8 K
