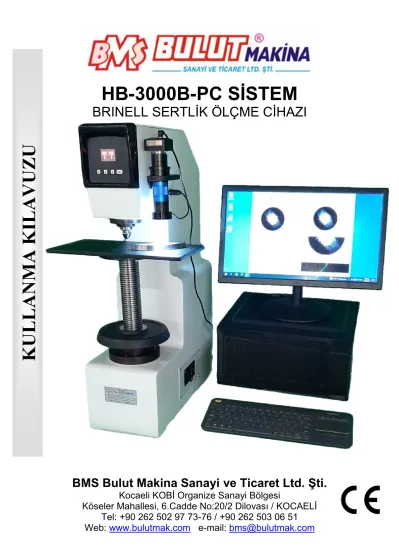

HB-3000B-PC SİSTEM
BRINELL SERTLİK ÖLÇME CİHAZI
BMS Bulut Makina Sanayi ve Ticaret Ltd. Şti.
Kocaeli KOBİ Organize Sanayi Bölgesi
Köseler Mahallesi, 6.Cadde No:20/2 Dilovası / KOCAELİ Tel: +90 262 502 97 73-76 / +90 262 503 06 51 Web: www.bulutmak.com e-mail: bms@bulutmak.com
KULLAN MA K ILAV UZU
1
1 Teknik Özellikler ... 2
2 Standart Aksesuarlar ... 2
3 Cihazın Kurulumu ... 4
4 Brinell Sertlik Ölçme Metodu (EN 6506-1, ASTM E10) ... 4
5 Yük Seçimi ... 4
6 Yükleme Bekleme Süresinin Ayarı ... 4
7 Test Ucunun Yerleştirilmesi ... 4
8 Testin Yapılması ... 4
9 Brinell İz Çapının Okunması ... 4
10 Ekran Tuşların Fonksiyonları ... 5
11 KULLANMA TALİMATI ... 6
11.1 Adres ... 9
11.2 Müşteri ... 10
11.3 Sertlik Ölçme Testi ... 11
11.4 Rapor ... 17
12 BAKIM TALİMATI ... 18
13 GARANTİ ŞARTLARI ... 18
2
1 Teknik Özellikler
Test yükleri ( kgf ) 187,5-3.000
Yük seçimi Manuel
Test metodu Brinell
Yükün uygulanması Elektro Mekanik
Kamera 5 megapiksel
Mak. test yüksekliği 230 mm
Boğaz açıklığı 120 mm
Makina boyutları 700x268x840mm
Ambalaj boyutları 940x880x550mm
Ağırlık (net/brüt) 210/250 kg
Güç 220V, 50HZ.
2 Standart Aksesuarlar
2,5 mm bilya uç tutucusu 1 5 ve 10 mm bilya uç tutucuları 1 HB 5/750 ve 10/3000 test mastarları 1 5 mega piksel cmos kamera:1
Düz parça tablası 1 V kanallı parça tablası 1 Sertlik çevrim tablosu 1 Aksesuar kutusu 1 Alyen anahtar seti 1 Kullanma kılavuzu 1
Kalibrasyon sertifikası ( firmamızın) 1
3
…Şekil 1…
(Ana Resim)
FONKSİYON TUŞLARI
AĞ IR LI KL AR
UÇ MİLİ
MALZEME TEST TABLASI
ANA MİL
ANA MİL SOMUN KOLU
GÖVDE
CMOS KAMERA
OKÜLER
4
3 Cihazın Kurulumu
Cihazı düzgün olarak masasına yerleştirin. Test tablası üzerine su terazisi koyarak, cihazın masa üzerinde düzgün olarak tespitini sağlayın.
4 Brinell Sertlik Ölçme Metodu (EN 6506-1, ASTM E10)
Brinell metodu, malzeme kalınlığı, cinsi ve uygulanan yüke göre seçilen, çeşitli çaplardaki bilya izlerinin cihaz üzerindeki kamera sistemi ile ölçüme dayanır. Ayrıca, malzemelere göre özel olarak hazırlanmış Brinell skalaları yardımıyla ile seri olarak Brinell testleri yapılabilme imkanı vardır. Aşağıdaki tablo 1, Brinell testlerinde test edilecek malzeme cinsine göre seçilen yükler ve bilyalarla, test malzemesi arasındaki bağıntı gösterilmiştir.
Malzeme
kalınlığı(mm) Bilya çapı(D) P=30D2 Çelik, demir, dökme demir
P=10D2 Pirinç, bronz, bakır,
alüminyum
P=5D2 Yumuşak
bakır P=2.5D2Kurşun
6 mm ve yukarısı 10 3000 kgf 1.000 kgf 500 kgf 250 kgf
3 mm ve yukarısı 5 750 kgf 250 kgf 125 kgf 62,5 kgf
1,2 mm ve yukarısı 2,5 187,5 kgf 62,5 kgf 31,25 kgf 15,625 kgf
0,5 mm ve yukarısı 1 30 kgf 10 kgf 5 kkg -
Tablo 1
5 Yük Seçimi
En alt ağırlık 187,5 kgf dir. Üzerine 62,5 kg ağırlık koyarsanız, 187,5+62,5= 250 kgf yük olur. Üzerine ayrıca 500 kg ağırlık koyarsanız, 250+500=750 kgf olur. Her biri 500 kg olan ağırlıkların kombinasyonunu, uygulayacağınız. Brinell test metodundaki istenilen yüke göre ayarlayabilirsiniz.
6 Yükleme Bekleme Süresinin Ayarı
Cihazı güç anahtar butonuna basarak açın. Yükleme ve bekleme süresi, SET tuşuna basarak, tuşlarından 3 değişik parametre olarak ayarlanabilir.
7 Test Ucunun Yerleştirilmesi
Test bilya ucunu, uç miline takın. Test parçasını, test tablası üzerine düzgün bir şekilde yerleştirin.
8 Testin Yapılması
Ana mil kolunu çevirerek ana mil hareket ettirin ve bilya ucun test parçasına yavaşça değmesini sağlayın. Ön yükün tamamlandığı noktada, ana mil kolunu çevirmenize rağmen ana mil hareketinin bittiğini hissedeceksiniz. (ÖNEMLİ) Start butonuna basın. Test süreci otomatik olarak başlayacak ve sona erecektir.
Test bitince, ana mil kolunu ters yöne çevirin ve test parçasını alın.
9 Brinell İz Çapının Okunması
Cihazla birlikte kamera ölçüm sistemi, izi üzerine getirerek iz çapını okuyun.
AÇMA KAPAMA ANAHTARI
SİGORTA
5
10 Ekran Tuşların Fonksiyonları
…Şekil 2…
AYAR TUŞU
YUKARI TUŞU
AŞAĞI TUŞU
START TUŞU
6
11 KULLANMA TALİMATI
OPTOBUL Sertlik Ölçme Cihazı Yazılımı
Program kurulduktan sonra ilk açıldığında Aktivasyon Kodu giriş penceresi ekrana gelir.
Bu kodu girdikten sonra „ Devam“ düğmesine basınız.
Oturum Aç penceresinde, ilk kurulumda aşağıdaki pencereye Kullanıcı: bms, Şifre: bms olarak girin. (Daha sonraki girişlerde, önceden tanımlanmış kullanıcı adı ve şifrelerini giriniz).
7
8 Optobul3 Ana Penceresinde aşağıdaki görülen menü başlıkları bulunmaktadır;
1-Adres bilgileri girişi, 2-Müşteri bilgileri girişi, 3-Sertlik Ölçme Test işlemleri,
4-Oturum aç; program kullanıcı girişi, 5-Kullanıcı yönetimi,
6-Veritabanı Yedekleme ve Geri Yükleme, 7-Dil Seçimi,
8-Program güncelleme, 9-Programdan çıkış
9 İlk adımda, Ana Pencereden Kullanıcı menüsüne gidip ve programı kullanacak kişilerin tanımlarını yapın.
Burada yazılacak Ad ve Soyad bilgileri, test raporlarında “testi yapan” bilgisi olarak kullanılacaktır.
Yeni Kullanıcı tanımlamak için önce Yeni düğmesine basın, daha sonra Oturum Aç, Şifre, İsim ve Soyad kutularını doldurun. Kullanıcı haklarını belirleyin ve kaydet düğmesine basın.
Kayıtlı bir kullanıcının bilgilerini değiştirmek için aşağıdaki listeden adını seçin ve istediğiniz değişikliği yapıp kaydet düğmesine basın.
11.1 Adres
Ana menüden Adres düğmesine basarak, firmanızın adres bilgilerini girin. Önce Yeni düğmesine basın, boş alanları doldurun ve Kaydet düğmesine basın.
1 2 3 4 5 6 7 8 9
10
11.2 Müşteri
Ana menüden Müşteri düğmesine basarak, Müşteri adres bilgilerini girin. Önce Yeni düğmesine basın, boş alanları doldurun ve Kaydet düğmesine basın.
11
11.3 Sertlik Ölçme Testi
Ana menüden Test düğmesine basın ve ölçüm yapacağınız ekrana geçiş için ekrana gelen aşağıdaki penceredeki alanları doldurun ve “ileri” düğmesine basın.
Sistem, Yük kalibrasyonu ve Kalibrasyon ile Görüntü ayarları yapılmış olarak gelecektir. İlk kurulumda bunları yapmaya gerek yoktur.
12 Test methodu bölümünde Bilye çapı, Kg, objektif, Alt Limit ve Üst Limit değerlerini değerlerini kontrol edin.
13 Ölçüm sekmesine basın ve Test yapacağınız pencereye geçin. Aşağıdaki pencerede bulunan Start düğmesine basarak malzeme üzerinde izin oluşturulmasını sağlayın ve iz ekranda görülene kadar bekleyin.( Bkz.7.4)
14 Malzeme üzerinde iz
oluşturarak ölçüm işlemini başlatır.
İz oluşturma işlemini durdurur ve cihaz başlama pozisyonuna döner.
15 Aşağıdaki penceredeki gibi bir iz görüntüsü oluşacaktır. Soldan sağdan yukarıdan ve aşağıdan iz kenarlarına parmağınızı uygun şekilde değdirerek ölçümü gerçekleştirin.
Hassas ölçüm yapmak için önce normal ölçüm yapmalısınız, daha sonra hassas ölçüm sekmesinden ölçümünüzü daha doğru yapmanızı sağlayan hassas yaklaşım düğmelerini kullanabilirsiniz.
16
soldan hassas ölçüm sağdan hassas ölçüm
yukarıdan yaklaşım
aşağıdan yaklaşım
17
11.4 Rapor
Ölçüm işi tamamlandıktan sonra üst menüdeki yazıcı resmi olan düğmeye basın ve raporunuzu hazırlayın.
PC nizde Microsoft excel programı yüklü ise excel raporu değilse rapor penceresi ekrana gelecektir.
18
12 BAKIM TALİMATI
Tüm bakımlar yetkili ve ehliyetli personel tarafından aşağıda belirtilen periyodlarda düzgün şekilde yapılmalıdır.
Herhangi bir bakım, yapılmadan önce mutlaka elektrik kesilmelidir.
Periyodik Kontroller ve Bakımlar:
Günlük kontrol ve bakımlar:
Cihaz kullanımı bitince tozlanmaması için kılıfını üzerine geçiriniz.
Cihaz, kullanılmıyorsa fişini prizden çıkartınız.
Ölçüm bittikten sonra test tablasını temizleyiniz.
Altı aylık kontrol ve bakımlar:
Cihazda kablo veya bağlantı gevşemiş olup olmadığını kontrol ediniz.
Ana mili tozdan koruyunuz, gerekirse ince yağla yağlayınız.
Yıllık kontrol:
Yılda bir kez cihazı kalibrasyonunu doğrulamak için kalibre ettirmek gerekmektedir.
13 GARANTİ ŞARTLARI
1-Garanti malın teslim tarihinden itibaren başlar ve 1 yıldır.
2-Malın garanti süresi içerisinde, gerek malzeme ve işçilik gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılır.
Garantinin geçersiz sayılacağı durumlar:
Cihazda yapılacak onarım, revizyonların firmamızın bilgisi dahilinde yapılmaması, Cihazın yanlış kullanılmasından dolayı oluşan hatalar
Gerekli kontrol ve bakımların ihmal edilmesi.
Test uçları, optik sistem, kamera sistemi garanti kapsamı dışındadır.
