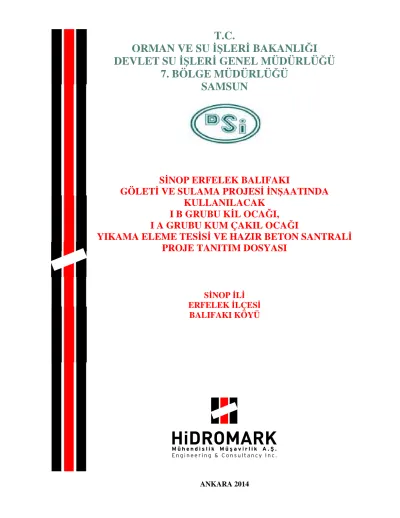

ORMAN VE SU İŞLERİ BAKANLIĞI DEVLET SU İŞLERİ GENEL MÜDÜRLÜĞÜ
7. BÖLGE MÜDÜRLÜĞÜ SAMSUN
SİNOP ERFELEK BALIFAKI
GÖLETİ VE SULAMA PROJESİ İNŞAATINDA KULLANILACAK
I B GRUBU KİL OCAĞI, I A GRUBU KUM ÇAKIL OCAĞI
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
SİNOP İLİ ERFELEK İLÇESİ
BALIFAKI KÖYÜ
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
PROJE SAHİBİNİN ADI: DSİ 7. BÖLGE MÜDÜRLÜĞÜ
ADRESİ: DSİ 7. BÖLGE MÜDÜRLÜĞÜ Bahçelievler Mahallesi İstiklal Caddesi No:148 SAMSUN
TELEFON, GSM VE FAKS NUMARASI:
TELEFON : 0 362 230 79 00 GSM :-
FAKS : 0 362 234 03 87
E - POSTA: dsi7@dsi.gov.tr
PROJENİN ADI:
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi ve İnşaatında Kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali Proje Tanıtım Dosyası
PROJE BEDELİ: 880.000 TL
PROJE İÇİN SEÇİLEN YERİN AÇIK ADRESİ(İLİ, İLÇESİ, MEVKİİ) :
Sinop İli, Erfelek İlçesi, Balıfakı Köyü
PROJENİN ÇED YÖNETMELİĞİ KAPSAMINDAKİ YERİ (SEKTÖRÜ, ALT SEKTÖRÜ) :
25.11.2014 Tarih ve 29186 Sayılı Resmi Gazetede Yayımlanan “ÇED Yönetmeliği”
EK II LİSTESİ
MADDE “49 – Madencilik projeleri”
a) Madenlerin çıkarılması (Ek-I’de yer almayanlar),
d) Kırma, eleme, yıkama ve cevher hazırlama işlemlerinden en az birini yapan tesisler, (Ek-1 listesinde yer almayanlar)
PROJENİN NACE KODU:
081201: Çakıl ve Kum Ocakçılığı (Taşların Kırılması İle Kil ve Kaolin Madenciliği Hariç)
081203: Kil, Refrakter Kil ve Kaolin Madenciliği ile Bentonit, Andaluzit, Siyanit, Silimanit, Mulit, Şamot Veya Dinas Toprakları Çıkarımı
236301: Hazır Beton İmalatı RAPORU HAZIRLAYAN
ÇALIŞMA
GRUBUNUN/KURULUŞUN ADI:
HİDROMARK MÜHENDİSLİK MÜŞAVİRLİK A.Ş.
ADRESİ: ADRES: İlkbahar Mahallesi Galip Erdem Caddesi 609. Sokak No: 5 06650 Yıldız Çankaya/ANKARA
TELEFON VE FAKS NUMARASI:
TELEFON : 0 312 490 14 20 FAKS : 0 312 490 14 05
PROJE TANITIM DOSYASININ SUNUM TARİHİ:
24.11.2014
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
İÇİNDEKİLER
TABLOLAR, GRAFİKLER VE ŞEKİLLER ... 3
PROJENİN TEKNİK OLMAYAN ÖZETİ: ... 5
1. PROJENİN ÖZELLİKLERİ ... 10
A)PROJENİN VE YERİN ALTERNATİFLERİ (PROJE TEKNOLOJİSİNİN VE PROJE ALANININ SEÇİLME NEDENLERİ) ... 10
B)PROJENİN İŞ AKIM ŞEMASI, KAPASİTESİ, KAPLADIĞI ALAN, TEKNOLOJİSİ, ÇALIŞACAK PERSONEL SAYISI, ... 12
C)DOĞAL KAYNAKLARIN KULLANIMI (ARAZİ KULLANIMI, SU KULLANIMI, KULLANILAN ENERJİ TÜRÜ VB.) ... 38
Ç)ATIK MİKTARI (KATI, SIVI, GAZ VB.) VE ATIKLARIN KİMYASAL, FİZİKSEL VE BİYOLOJİK ÖZELLİKLERİ, ... 42
D)KULLANILAN TEKNOLOJİ VE MALZEMELERDEN KAYNAKLANABİLECEK KAZA RİSKİ,... 75
2. PROJENİN YERİ VE ETKİ ALANININ MEVCUT ÇEVRESEL ÖZELLİKLERİ ... 77
A)MEVCUT ARAZİ KULLANIMI VE KALİTESİ (TARIM ALANI, ORMAN ALANI, PLANLI ALAN, SU YÜZEYİ VB.) ... 77
B)EK-5’DEKİ DUYARLI YÖRELER LİSTESİ DİKKATE ALINARAK KORUNMASI GEREKEN ALANLAR ... 79
3. PROJENİN İNŞAAT VE İŞLETME AŞAMASINDA ÇEVRESEL ÖZELLİKLERİ VE ALINACAK ÖNLEMLER ... 89
NOTLAR VE KAYNAKLAR ... 102
Proje için belirlenen yerin koordinatları ... 103
Proje alanı ve yakın çevresinin mevcut arazi kullanımını değerlendirmek için; yerleşim alanlarının, ulaşım ağlarının, enerji nakil hatlarının, mevcut tesislerin ve yönetmeliğin Ek:V listesinde yer alan Duyarlı Yöreler Listesinde belirtilen diğer alanların (proje alanı ve yakın çevresinde bulunması halinde) yerlerine ilişkin verileri gösterir bilgiler 1/25.000 ölçekli halihazır harita (çevre düzeni planı, nazım imar planı, vaziyet planı veya plan değişikliği teklifleri, topoğrafik harita) üzerine işlenerek kısaca açıklanması, jeoloji haritası ve depremsellik .. 103
YETERLİLİK BELGESİ TEBLİĞİ KAPSAMINDA PROJE TANITIM DOSYASINI HAZIRLAYANLARIN TANITIMI
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
TABLOLAR, GRAFİKLER VE ŞEKİLLER
Tablo 1. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) Koordinatları ... 13
Tablo 2. I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) Koordinatları ... 13
Tablo 3. Bitkisel Toprak Depo Alanı Koordinatları ... 13
Tablo 4. Yıkama Eleme Tesisi Alanı Koordinatları ... 13
Tablo 5. Hazır Beton Santrali Alanı Koordinatları ... 14
Tablo 6. Şantiye Alanı Koordinatları ... 14
Tablo 7. Sinop Erfelek Balıfakı Göleti Projesi İnşaatı Sırasında Gerekli Olacak Malzeme Miktarları ... 19
Tablo 8. Malzeme Ocakları Genel Özellikleri ... 21
Tablo 9. Malzeme Ocakları Genel Özellikleri ... 22
Tablo 10. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) Laboratuar Deney Sonuçları ... 25
Şekil 1. 1 B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) İş Akım Şeması ... 25
Tablo 11. I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) Laboratuar Deney Sonuçları ... 28
Şekil 2. I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) İş Akım Şeması ... 28
Tablo 12. Sinop Boyabat Ilıksu Göleti İnşaatında Kullanılacak II A Grubu Kalker Ocağı (Kaya-1 Malzeme Alanı) Koordinatları ... 29
Tablo 13. Sinop Boyabat Ilıksu Göleti İnşaatında Kullanılacak II A Grubu Kalker Ocağı (Kaya-1 Malzeme Alanı) Laboratuar Deney Sonuçları ... 29
Şekil 3. Yıkama Eleme Tesisi Çökeltim Havuzu İş Akım Şeması ... 30
Şekil 4. Yıkama Eleme Tesisi İş Akım Şeması ... 31
Şekil 5. Uygulanacak Pülverize Spreyleme Sisteminin Çalışma Prensibi ... 32
Şekil 6. Hazır Beton Santrali Çökeltim Havuzu İş Akım Şeması ... 36
Şekil 7. Hazır Beton Santrali İş Akım Şeması ... 37
Tablo 14. Söz Konusu Proje Kapsamında Kullanılacak Makine Tür ve Sayıları ... 37
Tablo 15. Söz Konusu Projenin İşletilmesi Esnasında İhtiyaç Duyulacak Toplam Su Miktarı ... 42
Tablo 16. Evsel Nitelikli Sıvı Atık Genel Özellikleri ... 43
Tablo 17. Toz Emisyonu Kütlesel Debi Hesaplamalarında Kullanılacak Emisyon Faktörleri ... 47
Tablo 18. Sinop Erfelek Balıfakı Göleti İnşaatında Gerçekleştirilecek Kazı Faaliyetleri Sırasında ve Yıkama Eleme Tesisi ve Hazır Beton Santralinin İşletilmesi Esnasında Meydana Gelebilecek Toz Miktarları... 51
Tablo 19. I B Grubu Kil Ocağının (A Geçirimsiz Malzeme Alanı) İşletilmesi Esnasında Meydana Gelebilecek Toz Miktarları ... 57
Tablo 20. Rüzgar Verilerinin Sınıflanması ... 58
Tablo 21. Havada Asılı Partiküllerin Dağılımı (µg/m³)(Kontrollü Şartlar) ... 59
Grafik 1. Havada Asılı Partikül Konsantrasyonu Grafiği (Kontrollü Şartlar) ... 60
Tablo 22. Çöken Tozların Dağılımı(mg/m².gün) (Kontrollü Şartlar) ... 60
Grafik 2. Çöken Toz Konsantrasyonu Grafiği(Kontrollü Şartlar) ... 61
Tablo 23. Tesis Etki Alanında Uzun Vadeli, Kısa Vadeli Sınır Değerler ve Kademeli Azaltım Tablosu ... 61
Tablo 24. Havada Asılı Partiküllerin Dağılımı (µg/m³)(Kontrollü Şartlar) ... 64
Grafik 3. Havada Asılı Partikül Konsantrasyonu Grafiği (Kontrollü Şartlar) ... 65
Tablo 25. Çöken Tozların Dağılımı(mg/m².gün) (Kontrollü Şartlar) ... 65
Grafik 4. Çöken Toz Konsantrasyonu Grafiği(Kontrollü Şartlar) ... 66
Tablo 26. Sinop Erfelek Balıfakı Göleti İnşaatı Esnasında ve Yıkama Eleme Tesisi ve Hazır Beton Santralinin İşletilmesi Esnasında Kullanılacak İş Makineleri Ses Güç Düzeyleri ... 67
Sinop Erfelek Balıfakı Göleti İnşaatnda Kullanılacak İş Makineleri ... 67
Tablo 27. Mesafelere göre Gürültü Dağılımı ... 68
Grafik 5. İnşaat Sırasında Oluşan Gürültünün Mesafeye Göre Dağılım Grafiği ... 68
Tablo 28. Şantiye Alanı İçin Çevresel Gürültü Sınır Değerleri Tablosu ... 69
Tablo 29. İşletme Aşamasında Kullanılacak İş Makineleri Ses Güç Düzeyleri ... 69
Tablo 30. Mesafelere göre Gürültü Dağılımı ... 70
Grafik 6. İşletme Aşamasında Oluşacak Gürültünün Mesafeye Göre Dağılım Grafiği ... 70
Tablo 31. İşletme Aşamasında Kullanılacak İş Makineleri Ses Güç Düzeyleri ... 72
Tablo 32. Mesafelere göre Gürültü Dağılımı ... 72
Grafik 7. İşletme Aşamasında Oluşacak Gürültünün Mesafeye Göre Dağılım Grafiği ... 73
Tablo 33. Kaza Olabilirlikleri ... 75
Tablo 34. Risk Değerlendirmesi ... 75
Tablo 35. Proje Alanının Duyarlı Yörelere Göre Değerlendirmesi ... 79
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
AVES= KUŞLAR ... 84 REPTILIA= SÜRÜNGENLER ... 85
AMPHİBİA (İKİ YAŞAMLILAR) ... 85
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
PROJENİN TEKNİK OLMAYAN ÖZETİ:
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde Çanakdüzü Deresi üzerinde hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin inşaatı esnasında gerekli olacak malzeme ihtiyacının karşılanması amacıyla, Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santralinin işletilmesi planlanmaktadır.
Planlanan proje kapsamında; 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali bulunmaktadır. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için 5,25 hektarlık alan, 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için 17,28 hektarlık alan belirlenmiştir. Yıkama Eleme Tesisi, Hazır Beton Santrali ve Şantiye Alanı için 0,3 hektarlık alan belirlenmiştir.
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Genel Müdürlüğü tarafından Maden İşleri Genel Müdürlüğü’ne başvuru yapılmıştır. Ruhsat takip numarası; 25.09.2014/2446’dır.
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Bölge Müdürlüğü tarafından Sinop İl Özel İdaresi’ne başvuru yapılmıştır. Ruhsat takip numarası; 19.09.2014/589548’dır.
Maden İşleri Genel Müdürlüğü’nden söz konusu alanla ilgili olarak Hammadde Üretim İzin Belgesi alma süresinin uzun oluşundan dolayı ve malzeme kalitesinin uygun oluşunun söz konusu alanlarda herhangi bir ruhsata rastlanılmamasından Hammade Üretim İzin Belgesi almaya herhangi bir sorun bulunmadığından Hammade Üretim İzin Belgesi alınmasına kesin gözüyle bakıldığından söz konusu Proje Tanıtım Dosyası hazırlanmıştır.
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü içerisinde toplamda 405.000 ton (150.000 m³) kapasiteli I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), toplamda 976.000 ton (400.000 m³) kapasiteli I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), 366.000 ton (150.000 m³) kapasiteli Yıkama Eleme Tesisinin ve 20.000 m³ kapasiteli Hazır Beton Santralinin işletilmesi planlanmaktadır.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
I B Grubu Kil Ocağında (A Geçirimsiz Malzeme Alanı) patlatmasız açık ocak işletme metodu ile yerinden sökülecek kil malzemesinin tamamı iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) patlatmasız açık ocak işletme metodu ile yerinden sökülecek kum çakıl malzemesinin 366.000 ton (150.000 m³)’lük kısmı iş makineleri vasıtasıyla kamyonlara yüklenerek Yıkama Eleme Tesisine sevk edilecektir.
Kalan kısmı ise 610.000 ton (250.000 m³)’lük kısmı iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
Yıkama Eleme Tesisine I A Grubu Kum Çakıl Ocağından (B Geçirimli Malzeme Alanı) 366.000 ton (150.000 m³) dolayında getirilen malzeme, eleme, yıkama vb. istenilen işlemlerden geçirildikten sonra, tesiste işlenen malzemenin 36.600 ton (15.000 m³)’lük kısmı agrega malzeme ihtiyacını karşılamak amacıyla kurulması planlanan Hazır Beton Santraline sevk edilecektir. Kalan 329.400 ton (135.000 m³) kısmı ise iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaatı esnasında gerekli olacak 17.770 m³ Kaya Malzeme (Kalker) ihtiyacı DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Boyabat İlçesi, Aydoğan Köyü sınırları içerisinde planlanan Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağından (Kaya Malzeme Alanı) karşılanacaktır. Söz konusu Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak Malzeme Ocakları, Yıkama Eleme Tesisi ve Hazır Beton Santraline ait Proje Tanıtım Dosyası hazırlanmış olup, Çevrim İçi ÇED Yönetim Sistemi (eced) üzerinde sunulmuştur.
Sinop Erfelek Balıfakı Gölet ve Sulama Projesinde ihtiyaç duyulan kaya malzemenin, Sinop İli, Boyabat İlçesi, Aydoğan Köyü sınırları içerisinde planlanan Sinop Boyabat Ilıksu Göleti ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağından (Kaya Malzeme Alanı) bu proje içinde kullanılmasında herhangi bir sakınca bulunmamaktadır. DSİ Bölge Müdürlükleri gölet alanlarına yakın alanlarda uygun kalitede malzemenin bulunamadığı durumlarda malzeme ihtiyacını DSİ Bölge Müdürlüğü uhdesinde bulunan diğer Malzeme Ocaklarından karşılamaktadır. Söz konusu proje kapsamında ihtiyaç duyulan kaya malzemenin Sinop İli, Boyabat İlçesi, Aydoğan Köyü sınırları içerisinde planlanan Sinop Boyabat Ilıksu Göleti ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağından (Kaya Malzeme Alanı) karşılanacağı Doğal Yapı Malzemeleri Raporunda belirtilmiştir.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağı (Kaya Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Genel Müdürlüğü tarafından Maden İşleri Genel Müdürlüğü’ne başvuru yapılmış olup, takip numarası;
21.08.2014/2262’dır.
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağının (B Geçirimli Malzeme Alanı) işletilmesi esnasında üretilecek malzemelerin tamamı, Gölet ve Sulama Projesi inşatında kullanılacağından dolayı, söz konusu projenin işletilmesi esnasında herhangi bir pasa malzeme (zaiyat) oluşumu söz konusu değildir.
Söz konusu proje kapsamında I B Grubu Kil Ocağında (A Geçirimsiz Malzeme Alanı) 7 personel, I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) 5 personel Yıkama Eleme Tesisinde 2 personel ve Hazır Beton Santralinde 2 personel olmak üzere toplamda 16 personel çalıştırılacaktır. Söz konusu proje kapsamında çalışacak personelin çalışma saatleri süresince tüm altyapı ve sosyal ihtiyaçları, Gölet ve Sulama projesi alanında kurulacak şantiyeden karşılanacaktır.
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) alanı, özel mülkiyet kapsamında, I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) alanı özel mülkiyet ve hazine vasıflı arazi kapsamında, Yıkama Eleme Tesisi ve Hazır Beton Santrali alanı özel mülkiyet kapsamında kalmaktadır.
Söz konusu proje kapsamında kalan şahıs arazileri ise kamulaştırılacaktır. Ayrıca söz konusu şahıs arazileri için ÇED sürecinden sonra Sinop İl Gıda, Tarım ve Hayvancılık Müdürlüğü’ne başvuru yapılarak gerekli tüm izinler alınacaktır (Tarım Dışı Kullanım İzni)
Çevre ve Orman Bakanlığı’nın (Mülga) B.18.0.ÇYG.0.01.00.02-120-01/ sayılı Madencilik Faaliyetleri ile Bozulan Arazilerin Doğaya Yeniden Kazandırılması Yönetmeliği Uygulamaları konulu genelgesinde belirtildiği üzere;
1)Yönetmelik;
- Orman sayılan alanları, - Tarım veya Mera alanlarını,
- 17.07.2008 tarihli ve 26939 sayılı Resmi Gazete’de yayımlanan Çevresel Etki Değerlendirmesi Yönetmeliği kapsamı dışında olan madencilik faaliyetlerini,
- Su kaynaklarının korunması ile ilgili mevzuata uyulması şartı ile baraj ve gölet projelerinde rezervuar altında kalacak alanları,
Kapsamamaktadır. İfadesi bulunduğundan dolayı söz konusu I B Grubu Kil Ocağı (A
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için ise detaylı rehabilitasyonun anlatıldığı Çevre Yönetim Planı hazırlanmış olup, ekte verilmektedir (Bkz. Ek:
6)
Söz konusu proje kapsamında orman vasıflı araziler bulunmamaktadır. Söz konusu proje alanları ekte verilen 1/25.000 Ölçekli Mescere Haritasına göre değerlendirildiğinde “Z” Tarım Arazisi (tarla, meyvelik, sebzelik, bağlık v.s. gibi kapsamında kaldığı görülmektedir (Bkz. Ek:
15)
Söz konusu I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali proje alanı Sinop İl’ine ait 1/100.000 Ölçekli Onaylı Çevre Düzeni Planına göre değerlendirildiğinde “Tarım Arazisi” ve “Makilik, Fundalık, Çalılık Alan”
kapsamında kaldığı görülmektedir (Bkz. Ek: 5)
Söz konusu proje kapsamında Çalışacak Personelin İçme ve Kullanma Suyu ihtiyacı için yaklaşık olarak 2,4 m³/gün civarında, Nakliye Aşamasında Toz Oluşumunun Engellenmesi amacıyla yaklaşık 5 m³/gün civarında, Yıkama Eleme Tesisinde 4,704 m³ civarında, Hazır Beton Santralinde 5,7 m³/gün ve Beton Mikserlerinin Yıkanması Sırasında 2 m³/gün civarında su kullanımı olacaktır. Buna göre projede toplamda gerekli su miktarı günlük 19,804 m³/gün civarında olacağı hesaplanmıştır. İşletme aşamasında personel için ihtiyaç duyulacak içme suyunun piyasada satılan pet şişeler veya damacanalar vasıtasıyla karşılanması planlanmaktadır.
Projenin işletilmesi esnasında ihtiyaç duyulacak kullanma suyu ise proje alanı yakın çevresinde bulunan çeşme ve kaynaklardan ya da gerekli izinler alınarak dereden karşılanacaktır.
İşletilmesi planlanan proje kapsamında iş makineleri için dizel yakıt kullanılacaktır.
Proje sahasında gerekli olacak elektrik enerjisi ihtiyacı ise en yakın enerji iletim hattından gerekli izinler alınarak karşılanacaktır.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Sinop Erfelek Balıfakı Göleti Projesi İnşaatında Kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali Proje Tanıtım Dosyası Proje Bedeli Analizi
Harcama Kalemi Bedel (TL)
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı)
Etüd-Proje Hizmetleri, Ocak İşletmesi İçin Gerekli İzinlerin Alınması 40.000 TL
Makine-Ekipman
Kamyon
230.000 TL Ekskavatör
Loader Arazöz
Toplam 270.000 TL
I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı)
Etüd-Proje Hizmetleri, Ocak İşletmesi İçin Gerekli İzinlerin Alınması 40.000 TL
Makine-Ekipman
Kamyon
170.000 TL Ekskavatör
Loader Arazöz
Toplam 210.000 TL
Yıkama Eleme Tesisi 150.000 TL
Hazır Beton Santrali (Kapasite Toplam 20.000 m³) (2,4 m³/saat) 150.000 TL Diğer masraflar (seyyar tuvalet, personel, elektrik, su temini vb.) 100.000 TL
TOPLAM 880.000 TL
Sinop Erfelek Balıfakı Göleti Projesi inşaatında kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali projesi kapsamında kullanılacak makine, ekipmanlar ve tesisler (Yıkama Eleme Tesisi ve Hazır Beton Santrali) kiralama yöntemiyle temin edilecektir.
Söz konusu projenin inşaatında kullanılacak iş makineleri (Ekskavatör, Loader, Damperli Kamyon, Arazöz, Delici) için BİSS Otomotiv Taşımacılık Ticaret A.Ş’ den Teklif alınmıştır.
Hazır Beton Santrali ve Yıkama Eleme Tesisleri için ise tesislerinde kapasitelerine göre internet üzerinden yapılan araştırmalar ve edinilen tecrübelere istinaden rakamlar çıkarılmıştır (Bkz. Ek:
13)
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
1. PROJENİN ÖZELLİKLERİ
a) Projenin ve yerin alternatifleri (proje teknolojisinin ve proje alanının seçilme nedenleri)
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde Çanakdüzü Deresi üzerinde hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin inşaatı esnasında gerekli olacak malzeme ihtiyacının karşılanması amacıyla, Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santralinin işletilmesi planlanmaktadır.
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde Çanakdüzü Deresi üzerinde hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin gövdesi Kil Çekirdekli Kum Çakıl Dolgu tipinde planlanmıştır. Sinop Erfelek Balıfakı Göleti Projesi Planlama Raporuna göre gölet gövdesinde 255.410 m³ Geçirimli Malzeme (Kum Çakıl), 85.630 m³ Geçirimsiz Malzeme (Kil) ve 17.770 m³ Kaya Malzeme (Kalker) ihtiyacı hesaplanmıştır. Söz konusu Sinop Erfelek Balıfakı Göleti Projesi alanı civarında uygun ve ekonomik kalitede Kaya Malzeme (Kalker) malzeme bulunamamıştır. Bu nedenle I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) alanlarından numuneler alınmış olup, malzeme kalitesi ve ekonomikliği dikkate alınarak söz konusu alanlar tercih edilmiştir.
Planlanan proje kapsamında; 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali bulunmaktadır. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için 5,25 hektarlık alan, 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için 17,28 hektarlık alan belirlenmiştir. Yıkama Eleme Tesisi, Hazır Beton Santrali ve Şantiye Alanı için 0,3 hektarlık alan belirlenmiştir.
Madencilik sektöründe yer alternatifi söz konusu değildir. Söz konusu işletilmesi planlanan malzeme alanlarından alınan numunelerin deney sonuçları göz önüne alındığında malzeme kalitesinin uygun oluşundan dolayı söz konusu I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) belirlenmiştir.
Madencilik sektöründe üretim proje alanı içerisinde mevcut rezervlere göre uygun şartlar göz önüne alınarak, bu şartların gerek teknik, gerekse ekonomik yönleri (piyasa talepleri) dikkate alınarak gerçekleştirilmektedir. Proje alanlarının, gölet inşaat alanına yakın oluşu ve deney sonuçları göz önüne alındığında malzeme kalitesinin uygun oluşundan dolayı söz konusu proje alanları en uygun alan olduğu düşünülerek planlanmıştır. Söz konusu malzeme alanlarından alınan numune sonuçları ekte verilmektedir (Bkz. Ek: 12)
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Bu nedenle söz konusu DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin inşaatı esnasında gerekli olacak malzeme ihtiyacının karşılanması amacıyla planlanan I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) ve Yıkama Eleme Tesisi, Hazır Beton Santrali proje alanları en uygun alanlar olup, mevcut rezerv ve malzeme kalitesi dikkate alındığından alternatif proje ve alternatif yer planlanması yapılmamıştır.
İşletilmesi planlanan I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) alanında malzemenin gevşek yapıda oluşundan iş makineleri vasıtasıyla üretimin kolaylıkla gerçekleştirilecek oluşundan dolayı üretim patlatmasız açık ocak işletme metodu ile üretim gerçekleştirilmesi ecektir. Maden yatağının jeolojik konumu, topografyanın uygun olması sahada açık işletme yapılması için gerekli ve yeter şartı oluşturmaktadır. Açık ocak işletme yönteminin seçilmesinde topografya, cevherin jeolojik konumu yanı sıra etken olan diğer hususlar, ekonomik yeterlilik, ekonomik oranda işletmecilik, kapasiteye ulaşabilme ve iş güvenliği sağlayabilmektir.
Açık işletmelerde işletim prensiplerine göre İşletme özeti şöyledir;
• Galeri ve kuyu açma, tahkim, bakım ve onarım masraflarına gerek yoktur.
• Gündüz aydınlatmaya gerek yoktur, gecede daha ucuz olan toplu aydınlatma sistemi ile aydınlatılabilir.
• Havalandırma sorunu masrafı yoktur.
• İşletme kayıpları daha azdır.
• Büyük kapasiteli ve daha verimli makinelerin kullanımına uygundur.
• Daha emniyetlidir.
Bu yüzden açık işletme metodu ile üretim yapılması planlanmaktadır. Bu nedenle söz konusu proje teknolojisi patlatmasız açık ocak işletme metodu olarak belirlenmiştir.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
b) Projenin iş akım şeması, kapasitesi, kapladığı alan, teknolojisi, çalışacak personel sayısı,
Projenin Kapladığı Alan;
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde Çanakdüzü Deresi üzerinde hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin inşaatı esnasında gerekli olacak malzeme ihtiyacının karşılanması amacıyla, Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santralinin işletilmesi planlanmaktadır.
Planlanan proje kapsamında; 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali bulunmaktadır. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için 5,25 hektarlık alan, 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için 17,28 hektarlık alan belirlenmiştir. Yıkama Eleme Tesisi, Hazır Beton Santrali ve Şantiye Alanı için 0,3 hektarlık alan belirlenmiştir.
Buna göre toplam proje alanı;
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) = 5,25 hektar
I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) = 17,28 hektar Toplam = 22,53 hektar
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi, Hazır Beton Santrali ve Şantiye Alanı koordinatları aşağıdaki tablolarda verilmektedir.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Tablo 1. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
KIL-1 652314.000 4642106.000 KIL-1 41.9146240 34.8362325
KIL-2 652428.000 4641856.000 KIL-2 41.9123515 34.8375419
KIL-3 652449.000 4641763.000 KIL-3 41.9115102 34.8377709
KIL-4 652344.000 4641683.000 KIL-4 41.9108103 34.8364848
KIL-5 652254.000 4641911.000 KIL-5 41.9128802 34.8354590
KIL-6 652185.000 4642048.000 KIL-6 41.9141267 34.8346628
TOPLAM ALANI: 5,25 HEKTAR
Tablo 2. I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
KUM-1 661211.000 4640602.000 KUM-1 41.8993203 34.9430467
KUM-2 661341.000 4640535.000 KUM-2 41.8986907 34.9445948
KUM-3 660999.000 4640264.000 KUM-3 41.8963210 34.9404003
KUM-4 660376.000 4639969.000 KUM-4 41.8937921 34.9328141
KUM-5 660336.000 4640008.000 KUM-5 41.8941513 34.9323428
KUM-6 660349.000 4640104.000 KUM-6 41.8950128 34.9325255
KUM-7 660382.000 4640193.000 KUM-7 41.8958073 34.9329472
KUM-8 660723.000 4640338.000 KUM-8 41.8970432 34.9370951
KUM-9 660993.000 4640411.000 KUM-9 41.8976454 34.9403681
TOPLAM ALANI: 17,28 HEKTAR
Tablo 3. Bitkisel Toprak Depo Alanı Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
BTD-1 652435.000 4641913.000 BTD-1 41.9128633 34.8376409
BTD-2 652449.000 4641883.000 BTD-2 41.9125905 34.8378019
BTD-3 652423.000 4641870.000 BTD-3 41.9124785 34.8374852
BTD-4 652410.000 4641902.000 BTD-4 41.9127691 34.8373368
TOPLAM ALANI: 0,1 HEKTAR
Tablo 4. Yıkama Eleme Tesisi Alanı Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
YIKAMA-1 654393.000 4644087.000 YIKAMA-1 41.9320534 34.8618076
YIKAMA-2 654419.000 4644097.000 YIKAMA-2 41.9321383 34.8621236
YIKAMA-3 654432.000 4644061.000 YIKAMA-3 41.9318117 34.8622709
YIKAMA-4 654406.000 4644049.000 YIKAMA-4 41.9317087 34.8619544
TOPLAM ALANI: 0,1 HEKTAR
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Tablo 5. Hazır Beton Santrali Alanı Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
BETON-1 654446.000 4644107.000 BETON-1 41.9322230 34.8624518
BETON-2 654456.000 4644072.000 BETON-2 41.9319060 34.8625632
BETON-3 654432.000 4644061.000 BETON-3 41.9318117 34.8622709
BETON-4 654419.000 4644097.000 BETON-4 41.9321383 34.8621236
TOPLAM ALANI: 0,1 HEKTAR
Tablo 6. Şantiye Alanı Koordinatları
Koor. Sırası : Sağa, Yukarı Koor. Sırası : Enlem, Boylam
Datum : ED-50 Datum : WGS-84
Türü : UTM Türü : COĞRAFİK
DOM : 33 DOM : -
ZON : 36 ZON : -
Ölçek Fak. : 6 derecelik Ölçek Fak. : -
SANTIYE-1 654456.000 4644072.000 SANTIYE-1 41.9319060 34.8625632
SANTİYE-2 654461.000 4644053.000 SANTİYE-2 41.9317340 34.8626184
SANTİYE-3 654414.000 4644027.000 SANTİYE-3 41.9315091 34.8620450
SANTİYE-4 654406.000 4644049.000 SANTİYE-4 41.9317087 34.8619544
TOPLAM ALANI: 0,1 HEKTAR
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Genel Müdürlüğü tarafından Maden İşleri Genel Müdürlüğü’ne başvuru yapılmıştır. Ruhsat takip numarası; 25.09.2014/2446’dır.
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Bölge Müdürlüğü tarafından Sinop İl Özel İdaresi’ne başvuru yapılmıştır. Ruhsat takip numarası; 19.09.2014/589548’dır.
Projenin Kapasitesi;
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü içerisinde toplamda 405.000 ton (150.000 m³) kapasiteli I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), toplamda 976.000 ton (400.000 m³) kapasiteli I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), 366.000 ton (150.000 m³) kapasiteli Yıkama Eleme Tesisinin ve 20.000 m³ kapasiteli Hazır Beton Santralinin işletilmesi planlanmaktadır.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) (202.500 Ton/yıl) Kapasitesi:
Toplam Üretim : 405.000 ton 150.000 m³
Yıllık Üretim 202.500 Ton/yıl 75.000 m³/yıl
Aylık Üretim : 20.250 Ton/ay 7.500 m³/ay
Günlük Üretim : 778,8 Ton/gün 288,4 m³/gün
Saatlik Üretim : 48,67 Ton/saat 18,02 m³/saat
Vardiya Sayısı : 2 2
Çalışma Süresi : 20 Ay 20 Ay
Aylık Çalışma Süresi : 26 Gün/ay 26 Gün/ay
Günlük Çalışma Süresi : 16 Saat/gün 16 Saat/gün
I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) (488.000 Ton/yıl) Kapasitesi:
Toplam Üretim : 976.000 ton 400.000 m³
Yıllık Üretim : 488.000 Ton/yıl 200.000 m³/yıl
Aylık Üretim : 48.800 Ton/ay 20.000 m³/ay
Günlük Üretim : 1.877 Ton/gün 769,2 m³/gün
Saatlik Üretim : 117,3 Ton/saat 48,07 m³/saat
Vardiya Sayısı : 2 2
Çalışma Süresi : 20 Ay 20 Ay
Aylık Çalışma Süresi : 26 Gün/ay 26 Gün/ay
Günlük Çalışma Süresi : 16 Saat/gün 16 Saat/gün
Yıkama Eleme Tesisi (75.000 m³/yıl) Kapasitesi:
Toplam Üretim : 366.000 ton 150.000 m³
Yıllık Üretim : 183.000 Ton/yıl 75.000 m³/yıl
Aylık Üretim : 18.300 Ton/ay 7.500 m³/ay
Günlük Üretim : 703,8 Ton/gün 288,4 m³/gün
Saatlik Üretim : 44 Ton/saat 18,02 m³/saat
Vardiya Sayısı : 2 2
Çalışma Süresi : 20 Ay 20 Ay
Aylık Çalışma Süresi : 26 Gün/ay 26 Gün/ay
Günlük Çalışma Süresi : 16 Saat/gün 16 Saat/gün
Hazır Beton Santrali (2,4 m³/saat) Kapasitesi:
Toplam Üretim : 20.000 m³
Yıllık Üretim : 10.000 m³
Aylık Üretim : 1.000 m³
Günlük Üretim : 38,4 m³
Saatlik Üretim : 2,4 m³
Vardiya Sayısı : 2
Çalışma Süresi : 10 Ay
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
I B Grubu Kil Ocağında (A Geçirimsiz Malzeme Alanı) patlatmasız açık ocak işletme metodu ile yerinden sökülecek kil malzemesinin tamamı iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) patlatmasız açık ocak işletme metodu ile yerinden sökülecek kum çakıl malzemesinin 366.000 ton (150.000 m³)’lük kısmı iş makineleri vasıtasıyla kamyonlara yüklenerek Yıkama Eleme Tesisine sevk edilecektir.
Kalan kısmı ise 610.000 ton (250.000 m³)’lük kısmı iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
Yıkama Eleme Tesisine I A Grubu Kum Çakıl Ocağından (B Geçirimli Malzeme Alanı) 366.000 ton (150.000 m³) dolayında getirilen malzeme, eleme, yıkama vb. istenilen işlemlerden geçirildikten sonra, tesiste işlenen malzemenin 36.600 ton (15.000 m³)’lük kısmı agrega malzeme ihtiyacını karşılamak amacıyla kurulması planlanan Hazır Beton Santraline sevk edilecektir. Kalan 329.400 ton (135.000 m³) kısmı ise iş makineleri vasıtasıyla kamyonlara yüklenerek direk olarak Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaat alanına dolgu amaçlı kullanılmak üzere sevk edilecektir.
Sinop Erfelek Balıfakı Gölet ve Sulama Projesi inşaatı esnasında gerekli olacak 17.770 m³ Kaya Malzeme (Kalker) ihtiyacı DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Boyabat İlçesi, Aydoğan Köyü sınırları içerisinde planlanan Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağından (Kaya Malzeme Alanı) karşılanacaktır. Söz konusu Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak Malzeme Ocakları, Yıkama Eleme Tesisi ve Hazır Beton Santraline ait Proje Tanıtım Dosyası hazırlanmış olup, Çevrim İçi ÇED Yönetim Sistemi (eced) üzerinde sunulmuştur.
Sinop Boyabat Ilıksu Gölet ve Sulama Projesi İnşaatında Kullanılacak II A Grubu Kalker Ocağı (Kaya Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Genel Müdürlüğü tarafından Maden İşleri Genel Müdürlüğü’ne başvuru yapılmış olup, takip numarası;
21.08.2014/2262’dır.
I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağının (B Geçirimli Malzeme Alanı) işletilmesi esnasında üretilecek malzemelerin tamamı, Gölet ve Sulama Projesi inşatında kullanılacağından dolayı, söz konusu projenin işletilmesi esnasında herhangi bir pasa malzeme (zaiyat) oluşumu söz konusu değildir.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Sinop Erfelek Balıfakı Göleti ;
Sinop Erfelek Balıfakı Göleti Projesi “Çevresel Etki Değerlendirmesi Yönetmeliği” (EK- 2 Madde 46) maddesi “Göl hacmi 5 milyon m3 ve üzeri olan baraj ve göletler ” kapsamında kalmamaktadır.
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından planlanan Sinop Erfelek Balıfakı Göleti Projesine ait proje karakteristikleri aşağıda verilmiştir.
Sinop Erfelek Balıfakı Göleti Projesi Karakteristikleri
Gövde
Tipi : Kil Çekirdekli Kum Çakıl Dolgu
Amacı : Sulama
Talveg kotu : 60,10 m
Kret kotu : 100,00 m
Yükseklik(talvegden) : 39,90 m
Yükseklik(temelden) : 42,90 m
Kret uzunluğu : 179,80 m
Kret genişliği : 8,00 m
Gövde şevleri : 3,00:1,0 ; 2,50:1,0 (memba ve mansap)
Gövde dolgu hacmi : 353 730 m³
Memba Batardosu
Tipi : Kil Çekirdekli Kum Çakıl Dolgu
Talveg kotu : 63,70 m
Kret kotu : 74,00 m
Kret uzunluğu : 42,26 m
Kret genişliği : 4,00 m
Gövde şevleri : 3,0:1,0 ; 2,5;1,0 (memba ve mansap)
Gövde dolgu hacmi : 13 000 m³
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Göl (Rezervuar)
Minimum su seviyesi : 76,65 m
Normal su seviyesi : 96,95 m
Maksimum su seviyesi : 98,45 m
Ölü hacim : 57 000 m³
Aktif hacim : 903 000 m³
Normal göl hacmi : 965 000 m³
Maksimum göl hacmi : 1 118 700 m³
Minimum göl alanı : 12 675 m²
Normal göl alanı : 95 877 m²
Maksimum göl alanı : 108 149 m²
Dolusavak
Tipi : Karşıdan alışlı, serbest
Yeri : Sağ sahil
Genişliği : 10,0 m
Dolusavak Kret kotu : 96,95 m
Proje Debisi(Q10000) : 37,8 m³/s
Boşaltım Kanalı Tipi : Sabit Genişlikli Deşarj Kanalı
Boşaltım Kanalı Genişliği : 10,00 m
Derivasyon-Dipsavak
Derivasyon Tipi : Kondüvi
Derivasyon Yeri : Sağ sahil
Debisi (Q25) : 13,2 m³/s
Dipsavak İç Çapı ve Tipi : 2,00 m – Modifiye Atnalı
Dipsavak Uzunluğu : 219,00 m
Sulama Tesisleri
Brüt Sulama Sahası : 325 ha
Net Sulama Sahası : 284 ha
Sulamaya Verilecek Yıllık Su Miktarı : 0,954 hm³
Sulama Modülü : 0,45 l/s/ha
Minimum Sualma Kotu : 76,65 m
Ana Boru Başlangıç Debisi : 0,175 m³/s
Ana Boru Başlangıç Çapı : 450 mm
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Söz konusu proje konu; DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından planlanan Sinop Erfelek Balıfakı Göleti inşaatında kullanılacak, kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali projesidir. Buna istinaden Proje Tanıtım Dosyası hazırlanmıştır.
Sinop Erfelek Balıfakı Göleti ve Sulaması projesinin inşaat aşamasında gerekli olacak malzeme ihtiyacı aşağıda detaylı olarak verilmektedir.
Tablo 7. Sinop Erfelek Balıfakı Göleti Projesi İnşaatı Sırasında Gerekli Olacak Malzeme Miktarları
Geçirimli Malzeme (Kum Çakıl) 255.410 m³
Geçirimsiz Malzeme (Kil) 85.630 m³
Kaya Malzeme (Kalker) 17.770 m³
Projenin Teknolojisi;
DSİ 7. BÖLGE MÜDÜRLÜĞÜ tarafından Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde Çanakdüzü Deresi üzerinde hayata geçirilmesi planlanan Sinop Erfelek Balıfakı Göleti Projesinin inşaatı esnasında gerekli olacak malzeme ihtiyacının karşılanması amacıyla, Sinop İli, Erfelek İlçesi, Balıfakı Köyü sınırları içerisinde 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santralinin işletilmesi planlanmaktadır.
Planlanan proje kapsamında; 1 adet I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı), 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı), Yıkama Eleme Tesisi ve Hazır Beton Santrali bulunmaktadır. I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için 5,25 hektarlık alan, 1 adet I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için 17,28 hektarlık alan belirlenmiştir. Yıkama Eleme Tesisi, Hazır Beton Santrali ve Şantiye Alanı için 0,3 hektarlık alan belirlenmiştir.
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Genel Müdürlüğü tarafından Maden İşleri Genel Müdürlüğü’ne başvuru yapılmıştır. Ruhsat takip numarası; 25.09.2014/2446’dır.
Sinop Erfelek Balıfakı Göleti ve Sulama Projesi İnşaatında Kullanılacak I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı) için Hammade Üretim İzin Belgesi alınmak amacıyla DSİ Bölge Müdürlüğü tarafından Sinop İl Özel İdaresi’ne başvuru yapılmıştır. Ruhsat takip numarası; 19.09.2014/589548’dır.
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Açık Ocak İşletme Metodu
İşletilmesi planlanan I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) patlatmasız açık ocak işletme metodu ile üretim gerçekleştirilecektir. Maden yatağının jeolojik konumu, topografyanın uygun olması sahada açık işletme yapılması için gerekli ve yeter şartı oluşturmaktadır. Açık ocak işletme yönteminin seçilmesinde topografya, cevherin jeolojik konumu yanı sıra etken olan diğer hususlar, ekonomik yeterlilik, ekonomik oranda işletmecilik, kapasiteye ulaşabilme ve iş güvenliği sağlayabilmektir.
Açık işletmelerde işletim prensiplerine göre İşletme özeti şöyledir;
• Galeri ve kuyu açma, tahkim, bakım ve onarım masraflarına gerek yoktur.
• Gündüz aydınlatmaya gerek yoktur, gecede daha ucuz olan toplu aydınlatma sistemi ile aydınlatılabilir.
• Havalandırma sorunu masrafı yoktur.
• İşletme kayıpları daha azdır.
• Büyük kapasiteli ve daha verimli makinelerin kullanımına uygundur.
• Daha emniyetlidir.
Bu yüzden açık işletme metodu ile üretim yapılması planlanmaktadır.
İşletilmesi planlanan I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) işletme aşamasında yapılacak üretim sonucunda arazide oluşacak topografya alan üzerinde maksimum 3 m ve 2,5 m derinlikte gerçekleştirileceğinden dolayı basamaksız yapıda olacaktır. Bu nedenle basamak sayısı, basamak yüksekliği, genişliği bilgileri verilememekte olup, şekillerle desteklenememektedir. Ancak tasarım hesapları, güvenlik katsayı dikkate alınarak yapılacak olup, belirlenen şev açıları ve geometrisi, teknik sınır değerler ile uyumlu olacaktır. Şev yüzeyleri dayanma duvarı olmaksızın doğal hali ile duyarlı olacak şekilde düzenlenecektir. Arazi normal hazine arazisi şeklinde düzenlenecek olup, saha terk edilirken oluşan muhtemel şevler normal arazi eğimi olan 30 derecelik eğime göre düzenlenecektir. Kademe bitiş noktasındaki eğim terk edilirken 30 dereceye kadar düşülecektir. Arazide üretim sonucunda oluşan basamaklar iş makineleri ile topografyaya uygun olarak düzeltilecektir. İşletilmesi planlanan I B Grubu Kil Ocağı (A Geçirimsiz Malzeme Alanı) ve I A Grubu Kum Çakıl Ocağında (B Geçirimli Malzeme Alanı) işletme sırasında oluşacak topoğrafya ve kesitlerini gösterir İmalat Haritaları (Termin Planları) ekte verilmiştir (Bkz. Ek: 14)
YIKAMA ELEME TESİSİ VE HAZIR BETON SANTRALİ PROJE TANITIM DOSYASI
Tablo 8. Malzeme Ocakları Genel Özellikleri
Söz Konusu Proje Üniteleri Alan Büyüklüğü
Üretim Kapasitesi
ÇED Yönetmeliğindeki Yeri Saatlik
Üretim Kapasitesi
Saatlik Üretim Kapasitesi
Günlük Üretim Kapasitesi
Günlük Üretim Kapasitesi
Aylık Üretim Kapasitesi
Aylık Üretim Kapasitesi
Yıllık Üretim Kapasitesi
Yıllık Üretim Kapasitesi
I B Grubu Kil Ocağı
(A Geçirimsiz Malzeme Alanı) 5,25 hektar
48,67 ton/saat
18,02 m³/saat
778,8 ton/gün
288,4 m³/gün
20.250 ton/ay
7.500 m³/ay
202.500 ton/yıl
75.000 m³/yıl
EK II LİSTESİ
MADDE “49 – Madencilik projeleri”
a) Madenlerin çıkarılması (Ek-I’de yer almayanlar),
I A Grubu Kum Çakıl Ocağı (B Geçirimli Malzeme Alanı)
17,28 hektar
117,3 ton/saat
48,07 m³/saat
1.877 ton/gün
769,2 m³/gün
48.800 ton/ay
20.000 m³/ay
488.000 ton/yıl
200.000 m³/yıl
EK II LİSTESİ
MADDE “49 – Madencilik projeleri”
a) Madenlerin çıkarılması (Ek-I’de yer almayanlar),
Yıkama Eleme Tesisi
0,3
44 ton/saat
18,02 m³/saat
703,8 ton/gün
288,4 m³/gün
18.300 ton/ay
7.500 m³/ay
183.000 ton/yıl
75.000 m³/yıl
EK II LİSTESİ
MADDE “49 – Madencilik projeleri”
d) Kırma, eleme, yıkama ve cevher hazırlama işlemlerinden en az birini yapan tesisler, (Ek-1 listesinde yer almayanlar)
Hazır Beton Santrali - 2,4
m³/saat
- 38,4
m³/gün
- 1.000
m³/ay
- 10.000
m³/yıl
EK II LİSTESİ
MADDE 18- Hazır beton tesisleri, çimento veya diğer bağlayıcı maddeler kullanılarak şekillendirilmiş malzeme üreten tesisler, ön gerilimli beton elemanı, gaz beton, betopan ve benzeri üretim yapan tesisler (Üretim kapasitesi 100 m³/saat ve üzeri).
