28 Eylül 2005

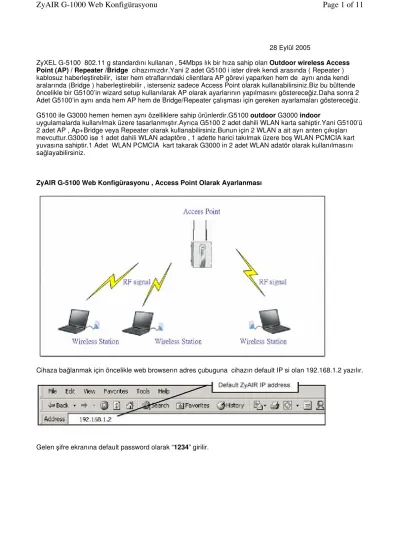

ZyXEL G-5100 802.11 g standardını kullanan , 54Mbps lık bir hıza sahip olan Outdoor wireless Access Point (AP) / Repeater /Bridge cihazımızdır.Yani 2 adet G5100 i ister direk kendi arasında ( Repeater ) kablosuz haberleştirebilir, ister hem etraflarındaki clientlara AP görevi yaparken hem de aynı anda kendi aralarında (Bridge ) haberleştirebilir , isterseniz sadece Access Point olarak kullanabilirsiniz.Biz bu bültende öncelikle bir G5100’in wizard setup kullanılarak AP olarak ayarlarının yapılmasını göstereceğiz.Daha sonra 2 Adet G5100’in aynı anda hem AP hem de Bridge/Repeater çalışması için gereken ayarlamaları göstereceğiz.
G5100 ile G3000 hemen hemen aynı özelliklere sahip ürünlerdir.G5100 outdoor G3000 indoor
uygulamalarda kullanılmak üzere tasarlanmıştır.Ayrıca G5100 2 adet dahili WLAN karta sahiptir.Yani G5100’ü 2 adet AP , Ap+Bridge veya Repeater olarak kullanabilirsiniz.Bunun için 2 WLAN a ait ayrı anten çıkışları mevcuttur.G3000 ise 1 adet dahili WLAN adaptöre , 1 adette harici takılmak üzere boş WLAN PCMCIA kart yuvasına sahiptir.1 Adet WLAN PCMCIA kart takarak G3000 in 2 adet WLAN adatör olarak kullanılmasını sağlayabilirsiniz.
ZyAIR G-5100 Web Konfigürasyonu , Access Point Olarak Ayarlanması
Cihaza bağlanmak için öncelikle web browserın adres çubuguna cihazın default IP si olan 192.168.1.2 yazılır.
Gelen şifre ekranına default password olarak “1234” girilir.
Page 1 of 11
ZyAIR G-1000 Web Konfigürasyonu
Bir sonraki ekranda şifre değiştirmek için pencere gelir.Yeni şifrenizi ve tekrarını buraya
girebilirsiniz.Değiştirdiğiniz şifreyi kaydetmek için Apply butonuna basınız.Şifreyi değişitirmek istemiyorsanız Ignore butonuna basarak ilerleyebilirsiniz.
Şimdiki ekranda web konfigürasyonu için Main Menü (Ana Menü ) yü görebilirsiniz.
Eger 5 dakika içerisinde bir işlem yapmazsanız.Otomatik olarak tekrar şifre ekranına düşersiniz.Wireless bağlantısını ayarlamak için WIZARD SETUP butonuna basınız.
Gelen ekranda System Name e networkünüzde olmayan bir isim verilir.Burada biz G-5100 verdik.Domain Name boş bırakılarak Next tuşuna basılır.
SSID kablosuz ağınızı ı tanımlamak için verilen bir isimdir.Bu ismin ortamdaki başka bir kablosuz ağda kullanılmaması önerilir.Choose Channel ID de haberleşmenin gerçekleşmesini istediğiniz kanalı seçebilirsiniz veya Scan butonuna basarak kanalın otomatik olarak G5100 tarafından seçilmesini sağlayabilirsiniz.Web Encryption kısmında ise haberleşmenin şifreli olmasını istiyorsanız Enable edilir.Enable edildikten sonra aşağıdaki Key kısımlarına istediğiniz bir şifre girebilirsiniz. Bu bağdaştırısı 64,128 bit şifrelemeyi destekler. 64 bit için 10, 128 bit için 26 , 16’lık tabanda rakam girilmelidir. Client tarafındada bu şifrenin girilmesi gerekmektedir haberleşmenin sağlanabilmesi için. Devam etmek için Next butonuna basılır.
Page 3 of 11
ZyAIR G-1000 Web Konfigürasyonu
Wizard Setup da son olarak yukardaki ekran gelir.Bu ekranda chazın IP sini ayarlayabilirsiniz. Cihaz isterseniz IP adresini Get automatically seçeneği ile otomatik olarak alır veya Use fixed IP adress ile de sabit IP verebilirsiniz. Eğer cihazınızın IP sini farklı bir IP bloğundan IP ile değiştirirseniz , cihaza tekrardan erişmek için bilgisayarınızın IP sini de o bloktan bir IP vermelisiniz. Bu son gelen ekran ile
a beraber wireless G-5100 cihazının konfigürasyonunu tamamlamış oluyoruz.Bundan sonra ister Ana ekrana dönebilir ister yapmak istediğiniz bir değişiklik için wizard setup a dönebilirsiniz.
G5100’ün wireless ayarlarını ayrıca Advanced ın altındaki Wireless başlığından da aşağıda görüldüğü gibi ayarlayabilirsiniz.Burda farklı olarak şu özellikler mevcuttur.
WLAN Adapter seçeneğinden G5100 ün sahip olduğu 2 adet WLAN ı ayrı ayrı ayarlayabilirsiniz.
Enable Intra-BSS özelliği G5100 e bağlı kullanıcıların kendi aralarında haberleşmesine izin verir.Bu seçeneği iptal ederseniz kullanıcılar kendi aralarında haberleşemez.
Enable Spanning Tree Protocol (STP) özelliği 2 adet WLAN adaptöre arasında bir döngü (loop) oluşmaması için kullanılan bir protokoldür.
Output Power seçeneğinden modemin çıkış gücünü ayarlayabilirsiniz.
Sahip oldugunuz wireless PCI veya PCMCIA kartı kullandıgınız cihaza ( PC veya notebook ) tanıttıktan sonra ister kendi utility ile ister windows un kendi utility ile site surver taraması yaptırdıgınızda ortamdaki access pointi bulacaktır.Buldugu bu yayına connect olarak wireless ağa bağlanabilirsiniz.
2 Adet G5100’ün Bridge/Repeater modda ayarlanmasını
Bu uygulamamızda farklı noktalardaki G5100’leri sadece kendi arasında haberleştirilmesini göreceğiz.Aşağıdaki şekildede görüleceği üzere 3 farklı noktamız var.3 cihazda da yapılacak ayarlamalar aşağıda gösterilmiştir.Burada birinci G5100’e ikinci G5100’ün MAC adresini gireceğiz.İkinci G5100’e birinci ve üçüncü G5100’ün MAC adreslerini gireceğiz.Üçünü G5100’e de ikinici G5100’ün MAC adresini gireceğiz.Aradaki haberleşmenin şifrelei olması isteniyorsa Enable WDS Security seçeneği seçilerek her bağlantının yanında bulunan PSK bölümüne şifre girilmelidir.
Birinci G5100’ün ayarları :
Page 5 of 11
ZyAIR G-1000 Web Konfigürasyonu
İkinci G5100’ün ayarları :
Üçüncü G5100’ün ayarları :
2 Adet G5100’ün AP+Bridge/Repeater modda ayarlanmasını
Şimdi ikinci olarak 2 Adet G5100’in AP+Bridge/Repeater modda ayarlanmasını göreceğiz.Aşağıdaki şekilde de göreceğiniz üzere 2 adet G5100 kendi etraflarında ki kullanıcılara kablosuz yayın yaparken aynı zamanda kendi aralarında da kablosuz haberleşebilmektedir.Bu şekilde birinci G5100 e kablosuz bağlı bir kullanıcı ikinci G5100 e bağlı diğer kullanıcı ile haberleşebilir.
Öncelikle birinci G5100 in AP+Bridge ayarlanmasını gösterelim.Bunun için sırası ile aşağıdaki adımları yapmalısınız:
1- Cihaza Web arayüzünden eriştikten sonra ana menüdeki Advanced başlığı altındaki Wireless bölümüne girin.
2. Daha sonra aşağıdaki ekrandada görüldüğü gibi Operation Mode açılan liste kutusundan AP+Bridge seçin.
3. ESSID bölümüne birinci G5100 in lokaldaki kablosuz ağını tanımlamak için 32 karaktere kadar bir isim
Page 7 of 11
ZyAIR G-1000 Web Konfigürasyonu
girin.
4. Choose Channel ID alanından lokalde kullanmak istediğiniz kanalı seçin veya G5100 in bunu otomatik yapması için Scan butonuna nasın.
5. Lokalde yptığınız kablosuz yayını şifrelemek istiyorsanız WEP Encryption bölümünü Enable yapıp aşağı bölüme şifrenizi girebilirsiniz.Biz bu uygulamamızda şifreleme yapmıyoruz.Bu yüzden bu bölümü Disable bırakıyoruz.
5. Remote Bridge MAC Address alanına ikinci G5100 nin MAC adresini yazın.Cihazların MAC adresleri alt kısımlarında yazılıdır.Diğer cihazın alt kısmına bakarak MAC adresini yazabilirsiniz.Mac adresini yazdıktan sonra yanındaki Active seçeneğini işaretliyoruz.Menüden de göreceğiniz üzere bir G5100 i 8 tane G5100 ile haberleştirebilirsiniz.
6. Yaptığınız değişiklikleri kaydetmek ve ayarlamayı bitirmek için Apply butonuna basın.
Şimdi ikinci G5100 i deki ayarlamaları aşağıda görüldüğü gibi yapabilirsiniz.Burada tek farklılık olarak Remote Bridge MAC Address bölümüne karşı cihazımız olan birinci G5100 nin MAC adresini yazmış
olacağız.Buradaki AP ayarlarını istediğiniz gibi değiştirebilirsiniz.
Apply butonuna basıp ayarlarınızı kaydettiğinizde artık 2 adet G5100 hem etraflarındaki kullanıcılara kablosuz ayın yapacak hem de karşıdaki diğer G5100 ile haberleşebilecektir. Böylece birinci G5100 e bağlı bir kullanıcı önce kablosuz olarak birinci G5100 e gelecek.Daha sonra 2 G5100 in arasındaki kablosuz hattı kullanarak ikinci G5100 e ulaşacak.Daha sonra da ikinci G5100 üzerinden ikinci G5100 e bağlı diğer kullanıcıya erişebilecek.
RF POWER Kablosuz LAN ( WLAN ) RF Güç Değerlenin Tanımı
Desibel (dB), sinyal gücünün miktarıdır.dB sembolü, hangi ölçü değerleri ile karşılaştırıldığını belirtmek için çoğu kez diğer ölçü sembolleriyle birlikte kullanılır. Örnek olarak dBm , 1 miliwatt karşılığı desibel değeridir.Ve dBw 1 watt karşılığı desibel değeridir.
Güç (dB)=10*log10(Sinyal/Referans)
• Sinyal değeri , sinyalin gücüdür.( Örnek olarak 50mW)
• Referans, referans gücüdür.( Örnek olarak 1mW )
Desibel ile ilgili genel kurallar:
Artış miktarı Azalış miktarı Sonuç (watt,mwatt)
Page 9 of 11
ZyAIR G-1000 Web Konfigürasyonu
dBm-mw değer Tablosu
Antenler
dB terimi aynı zamanda antenlerin güç seviyesini tanımlamak için kullanılır.Izotropik antenler için dBi kullanılır.( Bütün yönlere aynı yoğunlukta güç gönderen teorik antenlerdir.). dBd terimi ise dipol antenleri belirtir. Antenler bu ideal ölçülerle ifade edilir.Ve bütün FCC hesaplamaları , bu ölçüyü kullanır.( dBi ). Dipol antenler pratiğe daha yakın antenlerdir.Bazı antenler dBd ile belirtilirken çoğu dBi kullanır.dBd ile dBi
arasındakiş güç oranı farkı yaklaşık olarak 2.2' dir. 0dBd=2.2dBi. Bu yüzden gücü 3dBd olan bir anten FCC ve aynı zamanda Cisco tarafından 5.2dBi olarak kabul edilir.
Efektif Izotropik Yayılma Gücü ( EIRP )
3dB Güç iki katına
çıkar
3dB Güç yarıya
düşer
10dB Güç 10 kat
artar
10dB Güç 10 kat
artar
30dB Güç 100 kat
artar
30dB Güç 100 kat
artar
dBm mw
0dBm 1mW
1dBm 1.25mW
2dBm 1.56mW
3dBm 2mW
4dBm 2.5mW
5dBm 3.12mW
6dBm 4mW
7dBm 5mW
8dBm 6.25mW
9dBm 8mW
10dBm 10mW
11dBm 12.5mW
12dBm 16mW
13dBm 20mW
14dBm 25mW
15dBm 32mW
16dBm 40mW
17dBm 50mW
18dBm 64mW
19dBm 84mW
20dBm 100mW
21dBm 128mW
22dBm 160mW
23dBm 200mW
24dBm 256mW
25dBm 320mW
26dBm 400mW
27dBm 512mW
28dBm 640mW
29dBm 800mW
30dBm 1000mW veya 1mW
Yayılma ( transmit edilen) güc, dBm veya Watt ile belirtilir.Antenden çıkan güç ise EIRP olarak
tanımlanır.EIRP , 2.4GHz kablosuz ekipman uygulamalarında güç limitlerini ölçme ve tanımlamada FCC veya ETSI gibi standart kuruluşların tanımladığı değerdir.
EIRP hesaplanırken, transmit edilen güce( dBm ), anten kazancı (dBi ) eklenir ve kablo kaybı ( dB ) çıkarılır.
Güç Zayıflaması
Bir sinyalin iletim mesafesi, çeşitli faktörlere bağlıdır.Temel donanım etkenleri şunlardır;
• Vericinin ( Transmitter power )
• Verici ile anteni arasındaki kablo kayıpları
• Vericinin anten kazancı
• İki antenin konumları ( aradaki uzunluk, engeller )
• Alınan anten gücü
• Alıcı ile anteni arasındaki kablo kayıpları
• Alıcının duyarlılık seviyesi ( Receiver Sensitivity )
Alıcı duyarlılığı, alıcının verilen sinyali tam olarak çözebilmesi için gereken minimum sinyal güç seviyesi olarak tanımlanır.Aşağıdaki tablo alıcı duyarlılık değerlerini göstermektedir.
MESAFE
Zyxel G-5100 nin kapsama alanı; 2 adet diversity 5 dBi lik dahili omni antenleri ile outdoor (dışortam) da 500- 1000 metre dir.Gerçek mesafe değerleri ortam şartlarına bağlıdır.
Zyxel G-5100 cihazına harici antenler takabilirsiniz.Taktığınız antenin gücüne göre mesafeyi artırabilirsiniz.
Yukarda verilen değerlerin hepsi açık alan ( line of sight ) için geçerlidir.Ortam koşullarına bağlı olarak bu değerler değişebilir.Bu çok önemli bir husustur.
Daha ayrıntılı bilgi için marslan@exper.net.tr adresine mail atınız.
Mülayim ARSLAN Network Mühendisi.
dBm mw
10dBm 10mW
3dBm 2mW
0dBm 1mW
-3dBm 0.5mW
-10Bm 0.1mW
-20Bm 0.01mW
-30dBm 0.001mW
-40dBm 0.0001mW
-50dBm 0.00001mW
-60dBm 0.000001mW
-70dBm 0.0000001mW
