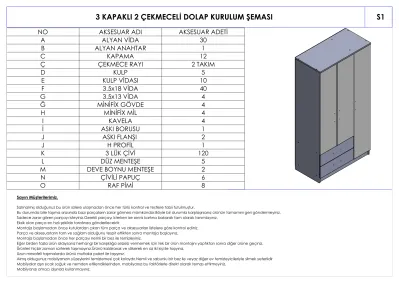

3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S1
Sayın Müşterilerimiz,
Satınalmış olduğunuz bu ürün sizlere ulaşmadan önce her türlü kontrol ve testlere tabii tutulmuştur.
Bu durumda bile taşıma sırasında bazı parçaların zarar görmesi mümkündür.Böyle bir durumla karşılaşırsanız ürünün tamamını geri göndermeyiniz.
Sadece zarar gören parçayı isteyiniz.Gerekli parçayı isterken ise servis kartına bakarak tam olarak tanımlayınız.
Eksik olan parça en hızlı şekilde tarafınıza gönderilecektir.
Montaja başlamadan önce kutulardan çıkan tüm parça ve aksesuarları listelere göre kontrol ediniz.
Parça ve aksesuarların tam ve sağlam olduğunu tespit ettikten sonra montaja başlayınız.
Montaja başlamadan önce her parçayı nemli bir bez ile temizleyiniz.
Eğer birden fazla ürün aldıysanız herhangi bir karışıklığa sebeb vermemek için tek bir ürün montajını yaptıktan sonra diğer ürüne geçiniz.
Ürünleri hiçbir zaman sürterek taşımayınız.Ürünü kaldırarak ve sökerek en az iki kişi ile taşıyınız.
Uzun mesafeli taşımalarda ürünü mutlaka paket ile taşıyınız.
Almış oldugunuz mobilyanızın yüzeylerini temizlemesi çok kolaydır.Nemli ve sabunlu bir bez ile veyaz diğer ev temizleyicileriyle silmek yeterlidir Mobilyalar aşırı sıcak soğuk ve nemden etlilendiklerinden, mobilyanızı bu faktörlerle direkt olarak temas ettirmeyiniz.
Mobilyanızı amacı dışında kullanmayınız.
NO AKSESUAR ADI AKSESUAR ADETİ
A ALYAN VİDA 30
B ALYAN ANAHTAR 1
C KAPAMA 12
Ç ÇEKMECE RAYI 2 TAKIM
D KULP 5
E KULP VİDASI 10
F 3.5x18 VİDA 40
G 3.5x13 VİDA 4
Ğ MİNİFİX GÖVDE 4
H MİNİFİX MİL 4
I KAVELA 4
İ ASKI BORUSU 1
J ASKI FLANŞI 2
J H PROFİL 1
K 3 LÜK ÇİVİ 120
L DÜZ MENTEŞE 5
M DEVE BOYNU MENTEŞE 2
N ÇİVİLİ PAPUÇ 6
O RAF PİMİ 8
3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S2
16 18
17 10
15
14 13
12 11
9
8
7
6
5 4
3
2 1
2 9
9
18
NO PARÇA ADI PARÇA ÖLÇÜSÜ
1 ALT TABLA 863x430
2 ALT BAZA 863x80
3 SOL YAN 1707x430
4 SAĞ YAN 1707x430
5 ORTA DİKME 1609x430
6 ÜST TABLA 905x450
7 ÇEKMECE RAFI 575x430
8 SABİT RAF 270x430
9 ARKALIK 297x1645
10 ÇEKMECE ÖNÜ 598x178
11 ÇEKMECE SAĞ YAN 350x88 12 ÇEKMECE SOL YAN 350x88 13 ÇEKMECE ARKA 524x88 14 ÇEKMECE ALT DURALİTİ 562x357 15 KISA SOL KAPAK 1262x295 16 KISA SAĞ KAPAK 1262x295
17 UZUN KAPAK 295x1628
18 SEYYAR RAF 270x430
E
DETAY E ÖLÇEK 1 : 15
3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S3
Sağ yan sol yan ve
orta dikmeyi görsele uygun şekilde sırasıyla montajlayınız.
Bazaları alt tablaya alyan vida ile montajlayınız.
1. İŞLEM 2. İŞLEM
16 17 18
10
15 14
13 12
9 11 7 8
6
5
4
3 2
1
2
A
B
B A
B
A
B A
B A
B
A
A A
A
A
A
H
I
3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S4
Üst tablayı sağ yan sol yan ve orta dikmeye alyan vida ile montajlayınız.
Çekmece rafını ve sabit raFı kenar bantlı yüzeyleri öne gelecek şekilde montajlayınız.
3. İŞLEM 4. İŞLEM
16 17 18
10
15 14
13 12
9 11
8
7 6
5 4 3 2 1
B A A
A
A
A
A A
A A
B
B B
B
A
A A
A A A A A
B A
M
N
AB
10
11 12
13
Y
DETAY AB ÖLÇEK 1 : 5
3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S5
Dolabı dikkatli bir şekilde yüz üstü çevirip arkalıkları çakınız.
5. İŞLEM 6. İŞLEM
ÇEKMECE MONTAJINI GÖRSELE UYGUN YAPTIKTAN SONRA YAKINLAŞTIRILMIŞ GÖRÜNÜMDEKİ
GİBİ 3.5x13 VİDA İLE SABİTLEYİNİZ.
ÇEKMECE RAYLARINI ORTA DİKME VE SOL YANA GÖRSELE UYGUN BİR ŞEKİLDE TORNAVİDA YARDIMIYLA 3.5x18 VİDA İLE
MONTAJLAYINIZ.
14 9
9 9
G
B H
A I
A
F
A
G
A
B
B
F G
F F
AE
DETAY AE ÖLÇEK 2 : 5
3 KAPAKLI 2 ÇEKMECELİ DOLAP KURULUM ŞEMASI S6
7. İŞLEM
KAPAK GÖVDE
16 17
15
Not:
AKSESUAR POŞETİ İÇERİSİNDE 2 ADET YARIM DEVE MENTEŞE 5 ADET DÜZ MENTEŞE BULUNMAKTADIR YARIM DEVE MENTEŞELER 16
NUMARALI KAPAĞA DÜZ MENTEŞELER 15 VE 17 NOLU KAPAKLARA MONTAJLANMASI GEREKMEKTEDİR.
5 ADET 2 ADET
DAİRE İÇERİSİNE ALINMIŞ ALANDAN HANGİ MENTEŞE OLDUĞUNU AYIRT EDEBİLİRSİNİZ.
L M
M
L L
L M
