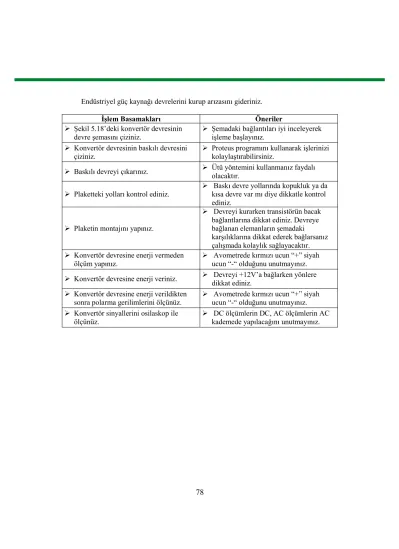

Endüstriyel güç kayna devrelerini kurup ar zas n gideriniz.
lem Basamaklar Öneriler
ekil 5.18’deki konvertör devresinin devre emas n çiziniz.
emadaki ba lant lar iyi inceleyerek i leme ba lay n z.
Konvertör devresinin bask l devresini çiziniz.
Proteus program n kullanarak i lerinizi kolayla t rabilirsiniz.
Bask l devreyi ç kar n z. Ütü yöntemini kullanman z faydal olacakt r.
Plaketteki yollar kontrol ediniz.
Bask devre yollar nda kopukluk ya da k sa devre var m diye dikkatle kontrol ediniz.
Plaketin montaj n yap n z.
Devreyi kurarken transistörün bacak ba lantlar na dikkat ediniz. Devreye ba lanan elemanlar n emadaki
kar l klar na dikkat ederek ba larsan z çal mada kolayl k sa layacakt r.
Konvertör devresine enerji vermeden ölçüm yap n z.
Avometrede k rm z ucun “+” siyah ucun “-“ oldu unu unutmay n z.
Konvertör devresine enerji veriniz. Devreyi +12V’a ba larken yönlere dikkat ediniz.
Konvertör devresine enerji verildikten sonra polarma gerilimlerini ölçünüz.
Avometrede k rm z ucun “+” siyah ucun “-“ oldu unu unutmay n z.
Konvertör sinyallerini osilaskop ile ölçünüz.
DC ölçümlerin DC, AC ölçümlerin AC kademede yap laca n unutmay n z.
KONTROL L STES
Bu faaliyet kapsam nda a a da listelenen davran lardan kazand n z beceriler için Evet, kazanamad klar n z için Hay r kutucuklar na ( X ) i areti koyarak ö rendiklerinizi kontrol ediniz.
De erlendirme Ölçütleri Evet Hay r 1. Konvertör devresinin devre emas n çizebildiniz mi?
2. Konvertör devresinin bask l devresini çizebildiniz mi?
3. Bask l devreyi ç karabildiniz mi?
4. Plaketteki yollar kontrol edebildiniz mi?
5. Plaketin montaj n yapabildiniz mi?
6. Konvertör devresine enerji vermeden ölçüm yapabildiniz mi?
7. Konvertör devresine enerji verebildiniz mi?
8. Konvertör devresine enerji verildikten sonra polarma gerilimlerini ölçebildiniz mi?
9. Konvertör sinyallerini osilaskop ile ölçebildiniz mi?
DE ERLEND RME
De erlendirme sonunda “Hay r” eklindeki cevaplar n z bir daha gözden geçiriniz.
Kendinizi yeterli görmüyorsan z ö renme faaliyetini tekrar ediniz. Bütün cevaplar n z
“Evet” ise “Ölçme ve De erlendirme”ye geçiniz.
ÖLÇME VE DE ERLEND RME
A a daki cümlelerin ba nda bo b rak lan parantezlere, cümlelerde verilen bilgiler do ru ise D, yanl ise Y yaz n z.
1. ( ) Güncel ya ant m zda kulland m z bütün cihazlar dü ük seviyeli DC gerilimle çal r.
2. ( ) DC-DC dönü türücüler invertör denir . 3. ( ) UPS kesintisiz güç kayna anlam na gelir.
4. ( ) Online UPS’lerde invertör her zaman devrede oldu u için herhangi bir kesinti an nda devreye girme gecikmesi meydana gelmez.
5. ( ) Bir anahtarlama güç kayna nda anahtarlama elaman olarak diyot kullan l r.
6. ( ) Günümüzde PWM’ in en çok duyuldu u yer, güç kaynaklar d r.
7. ( ) Ç k geriliminin giri gerilimine göre daha dü ük olmas istenildi i durumda azaltan çeviriciler (Buck) kullan l r.
8. ( ) Yar m köprü çevirici giri geriliminin 220V AC oldu u Avrupa’da geni bir kullan m alan na sahiptir.
9. ( ) Sigortalar, elektronik devreleri a r gerilimlerden korur.
DE ERLEND RME
Cevaplar n z cevap anahtar yla kar la t r n z. Yanl cevap verdi iniz ya da cevap verirken tereddüt etti iniz sorularla ilgili konular faaliyete geri dönerek tekrarlay n z.
Cevaplar n z n tümü do ru ise “Modül De erlendirme”ye geçiniz.
ÖLÇME VE DE ERLEND RME
MODÜL DE ERLEND RME
A a daki sorular dikkatlice okuyunuz ve do ru seçene i i aretleyiniz.
1. A a dakilerden hangisi BJT polarma yöntemlerinden biri de ildir?
A) Sabit polarma B) Emiter polarma C) Kendinden polarma D) Gerilim bölücülü polarma
2. A a dakilerden hangisi FET'lerin klasik transistörlere (BJT) göre üstünlüklerinden de ildir?
A) A)Giri empedanslar daha yüksektir.
B) B)Anahtar olarak kullan ld nda, sapma gerilimi yoktur.
C) C)BJT 'lere nazaran daha az gürültülüdür.
D) D)Is sal de i imlerden etkilenirler.
3. A a dakilerden hangisi bir tamircinin elinde olmas gereken tamir aletlerinden biri de ildir?
A) Avometre
B) Havya, lehim, pasta
C) Yan keski, pense, kargaburnu D) Tamir edilecek aletin faturas
4. A a dakilerden hangisi pals devresi de ildir?
A) A)RC osilatör B) B) ntegral devreleri C) C)Schmitt trigger devreleri D) D)Boot strobe devreleri
5. Zaman sabitesi hangi malzeme ile ilgili bir ifadedir?
A) Direnç-transistör B) Transistör-bobin C) Direnç-kondansatör
MODÜL DE ERLEND RME
8. Harmonik bile eni hangi tür sinyallerden olu ur?
A) Kare dalga B) Sinüs C) Üçgen D) Testere di i
9. nvertör devrelerinde transistörler hangi sinyal biçimi ile anahtarlanmaktad r?
A) PWM
B) FM
C) FSK
D) PAM
10. KGK’ n n temel görevleri a a dakilerden hangisi de ildir?
A) ebeke gerilimi kesildi inde, kesintiyi yüke hissetirmeden ebeke gerilimi gelinceye kadar yükü beslemek
B) Gerilimin de erini ve frekans n belli bir aral kta sabit tutmak C) ebeke geriliminin bozukluklar n yüke hissettirmemek D) DC gerilim ç k sa lamak
11. A a dakilerden hangisi anahtarlamal mod güç kaynaklar n n(SMPS) lineer güç kaynaklar n göre avantajlar ndan de ildir?
A) Verimleri yüksektir ( %70-%95 ).
B) Daha fazla karma k devrelere ihtiyaç duyulur.
C) C)Daha az boyuttad r.
D) D)Daha az a rl ktad r.
12. A a dakilerden hangisi en fazla güç ç k sa layan konvert tipidir?
A) Flyback B) Push-pull C) C)Yar m köprü, D) Tam köprü
13. Çal ma ak m 2A olan bir güç kayna na tak lacak sigorta en az kaç amperlik olur?
A) 3 A B) 2.5 A C) 2 A D) 1.5 A DE ERLEND RME
Cevaplar n z cevap anahtar yla kar la t r n z. Yanl cevap verdi iniz ya da cevap verirken tereddüt etti iniz sorularla ilgili konular faaliyete geri dönerek tekrarlay n z. Cevaplar n z n tümü do ru ise bir sonraki modüle geçmek için ö retmeninize ba vurunuz.
