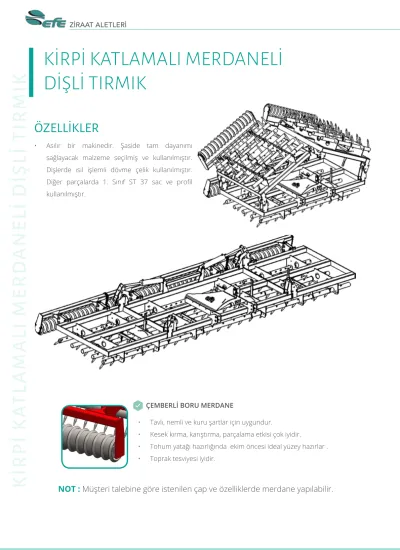

İ RP İ K A TL AMALI MERD ANEL İ D İŞ Lİ TIRMIK ÖZELLİKLER
K İRPİ KATLAMALI MERDANELİ D İŞLİ TIRMIK
• Tavlı, nemli ve kuru artlar için uygundur.
• Kesek kırma, karı tırma, parçalama etkisi çok iyidir.
• Tohum yatağı hazırlığında ekim öncesi ideal yüzey hazırlar .
• Toprak tesviyesi iyidir.
• Asılır bir makinedir. aside tam dayanımı sağlayacak malzeme seçilmi ve kullanılmı tır.
Di lerde ısıl i lemli dövme çelik kullanılmı tır.
Diğer parçalarda 1. Sınıf ST 37 sac ve proil kullanılmı tır.
ÇEMBERLİ BORU MERDANE
NOT : Mü teri talebine göre istenilen çap ve özelliklerde merdane yapılabilir.
DIŞ ÖLÇÜLERI VE AÇI AYARI
Dişler sıra üzerine 60 mm aralıkla sıralı dizilmiştir.
Dişler arası mesafe 6 mm dir.
Diş açısı 0 dereceden 90 dereceye kadar 8 kademede ayarlanabilir.
Makine iş derinliği ayarı ,diş açılarını değiştirerek,merdane derinlik ayar deliklerinden kolayca yapılabilir.
K İ RP İ K A TL AMALI MERD ANEL İ D İŞ Lİ TIRMIK
www.efeziraat.com.tr
ZİRAAT ALETLERİ
K İRPİ KATLAMALI MERDANELİ DİŞLİ TIRMIK
www.efeziraat.com.tr
MODEL Merdaneli Tırmık/ Roller Harrow ERK 300 ERK 350 ERK 400 ERK 450 ERK 500 ERK 600
İş Genişliği /Working Width (cm) 300 350 400 450 500 600
Yol Genişliği/Road Width (cm) 300 350 210 240 260 300
Ağırlık (Merdaneli)/Weight(with roller) (kg) 750 800 1400 1475 1550 1750
Parmak Adeti/Number of Finger 72 84 96 108 120 144
Parmak Bağlantı Borusu Ölçüsü/Finger Linkage Tube Dimension(mm) 760 mm 760 mm 760 mm 760 mm 760 mm 760 mm Ana Şasi Ölçüsü/Main Frame Dimension(mm) 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm
Traktör Güç İhtiyacı/Tractor Required Power(hp) 50-70 60-80 70-90 75-95 80-100 100-120
Şasi Tipi / Frame Type Sabit /Fix Sabit /Fix Katlamalı/Folding Katlamalı/Folding Katlamalı/Folding Katlamalı/Folding
TEKNİK ÖZELLİKLER
İ RP İ K A TL AMALI MERD ANEL İ D İŞ Lİ TIRMIK
K İRPİ KATLAMALI MERDANELİ DİŞLİ TIRMIK
www.efeziraat.com.tr
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
YAYLI RAU T İPİ KÜLTİVATÖR TOHUM YATA ĞI HAZIRLAMA
Yaylı Kültivatör makinesi, iyi i lenmemi engebeli ve ta lı toprak ko ullarında kullanılırlar. İ leyici organlarıyaylı olduğundan, çalı ırken yaptıkları titre im sayesinde iyi bir parçalama etkisi gösterirler. Özellikle ayrık otlu topraklarda kökleri yolarak toprak yüzeyine çıkartırlar. Yaylı bacaklar toprakta derine dalar ve engele rastladığında geriye doğru açılarak kırılma ve zarar görmesi engellenir.
Kültivatör ile toprağın korunması sağlanır ve erozyon önlenir. Rutubetin muhafaza edilmesini ve su alma kapasitesini yükseltir. Birim i geni liği için en az mazot ile birkaç i lev birden yerine getirilebilir. Yabani ot sava ına kar ı çok etkilidir. Döner merdanesi ile kesekler parçalanarak, tarla yüzeyi tesviye edilir. Tohumun çimlenmesi ve ilizlenmesi için toprakta ideal ortam olu turulur.
S bacaklı kütivatörde kullanılan malzemeler imalat a amasına gelmeden her türlü muayeneleri yapılıp test a amasından geçtikten sonra imalata hazırlanmaktadır ve kaliteli malzemeler kullanılmaktadır. Tasarımı sayesinde ayarları basit ve kullanımı son derece kolay bir makinedir.
Bacaklar ithal EUROZAPPA markadır. Bacaklarda bulunan bıçaklar boron çeliğinden yapılıp ısıl i lem ile a ınmaya ve kırılmaya kar ı mukavemeti arttırılmı tır. Traktör beygir gücü gözetmeksizin daha az beygir gücüne sahip traktörlerle kullanılabilir.
İsteğe bağlı yapılan makine arkasında bulunan merdaneler sayesinde toprağın keseğini kırarak toprağın düzeltilmesini ve tavının kaçmasını bu sayede önlemi olur.
GENEL ÖZELLİKLER
KİRPİ SABİT ŞASİ YAYLI KÜLTİVATÖR
19 21 23 25 27 29 AYAK
KATLAMALI ŞASI TEK PISTONLU
KIRPI 35-40 AYAK
KATLAMALI ŞASI ÇİFT PISTONLU
KIRPI 45-50-60 AYAK
ÇİFT KATLAMALI ŞASİ
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
www.efeziraat.com.tr
TRAKTÖR BAĞLANTI
GÜÇLÜ ŞASİ YAPISI
ASILI TİP MODELLERDE TRAKTÖRDE 3 NOKTA ASKI SİSTEMİ, ÇEKİLİR TİP MODELLERDE ALT ASKILAR KULLANILIR.
PİM ÇAPLARI 2. VE 3. KATEGORİDİR.
• Tüm versiyonlar 100*100*6 mm proil
• asi kafes yapısıyla ağır artlara göre tasarlanmı tır
01
02
3 YAYLI AYAK
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
AYAK DİZİLİŞLERİ
YENİLİKÇİ MERDANE AYAR TASARIMI
Ayaklar ideal toprak i lemeyi sağlayacak ekilde dizilmi tir.
Ayaklar Arası 1.ve 2.Modelde : 11 cm Yüksek Modelde : 12 cm
Ekim öncesi toprak hazırlığında yabancı otlar kesilir, yaylı ayak titre imi ile toprak parçalanır ve karı tırılır. İdeal tüm tarlada e it derinlikte tohum yatağı hazırlanır.
• Merdane bağlantısı ve ayar noktaları özel tasarımdır.
• Derinlik ve ön arka merdane açı ayarında genelde kullanılan ve sorun yaratan vidalı mekanizmalar yerine , pimli sabitleme kullanılmı tır.
• Pim yer deği tirmeyle kolayca yapılabilmektedir
04 03
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
www.efeziraat.com.tr
AYARLAR
05
SAĞ SOL PARALELLİK AYARI ÖN ARKA PARALELLİK AYARLARI
Önemli bir ayardır, makine yanından ve arkasından bakıldığında makine asisi tarla yüzeyine paralel olmalıdır. Traktör üst bağlantı kolundan ve yan askı kolundan ayarlanır.
Ayar bozuk ise Ön ve arka ayaklar farklı derinlikte olur, Tarla tesviyesi bozuk olur, İ leme derinliği aynı düzeyde olmaz.
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
MERDANE ÖN ARKA AÇI AYARI
MERDANE TİPİ
Merdane çapı : 35 cm
Merdane bağlantısındaki pim pozisyonu deği tirilerek ön merdanenin arkaya göre paralel gitmesi ayarlanır, böylece toprak artlarına göre ve otlu durumlarda tıkanmalar önlenir kesintisiz çalı ma olur.
İkili çentikli lama merdane kullanılmaktadır.
Tavlı, Nemli veya kuru artlarda için uygundur.
Kesek kırma, karı tıma parçalama etkisi çok iyidir Tohum yatağı hazırlığı için idealdir.
Toprak tesviyesi idealdir.
06
07
İŞ DERİNLİĞİ AYARI
İ derinliği (a) ayarı merdane ayar deliklerinden pim a ağı ve yukarı alınarak hidrolik yardımıyla yapılabilir.
İ derinliği 5 cm den 25 cm ye kadar ayarlanabilir.
Çalı ma hızı toprak artalarına göre 8- 14 km/h Bu hıza ula ılamıyorsa i geni liği traktör gücüne uygun değildir
YAY L I R A U T İ Pİ KÜL Tİ VA T Ö R
www.efeziraat.com.tr
MODEL Kirpi Sabit Şasi Yaylı Kültivatör/Fix Frame
Flexible Cultivator EHH 17 EHH 19 EHH 21 EHH 23 EHH 25 EHH 27 EHH 29 EHH 31
İş Genişliği /Working Width (cm) 190 210 230 255 275 300 320 340
Yol Genişliği/Road Width (cm) 200 220 250 270 285 290 310 350
Ağırlık (Merdaneli)/Weight(with roller) (kg) 465 515 575 630 680 735 790 845
Ayak Sayısı /Number of Leg 19 19 21 23 25 27 29 31
Ayak Bağlantı Lama Ölçüsü/Foot Linkage Lama Dimension(mm) 50*16 50*16 50*16 50*16 50*16 50*16 50*16 50*16
Ana Şasi Ölçüsü/Main Frame Dimension(mm) 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm
Traktör Güç İhtiyacı/Tractor Required Power(hp) 40-50 40-50 50-60 60-70 70-80 80-90 90-100 100-110
TEKNİK ÖZELLİKLER
K İRPİ SABİT ŞASİ YAYLI KÜLTİVATÖRÜ
www.efeziraat.com.tr
K İRPİ HİDROLİK KATLAMALI YAYLI KÜLT İVATÖRÜ
TEKNİK ÖZELLİKLER
MODEL Kirpi Hidrolik Katlamalı Yaylı Kültivatörü/Hydraulic Folding Flexible Cultivator
EHH 35 EHH 40 EHH 45 EHH 50 EHH 55 EHH 60 EHH 70 EHH 80
İş Genişliği /Working Width (cm) 385 440 495 550 605 660 770 880
Yol Genişliği/Road Width (cm) 2,2 2,4 2,5 2,6 3 3 3 3
Ağırlık (Merdaneli)/Weight(with roller) (kg) 1280 1370 1450 1605 1680 1830 2600 2950
Ayak Sayısı/Number of Leg 35 40 45 50 55 60 70 80
Ayak Bağlantı Lama Ölçüsü/Foot Linkage Lama
Dimension(mm) 50*20 50*20 50*20 50*20 50*20 50*20 50*20 50*20
Ana Şasi Ölçüsü/Main Frame Dimension(mm) 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*6mm 100*100*8mm 100*100*8mm Traktör Güç İhtiyacı/Tractor Required Power(hp) 100-120 120-140 130-150 140-160 150-170 160-180 180-200 240-300
