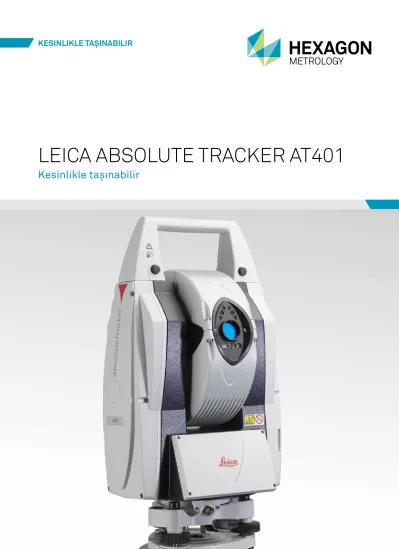

Kesinlikle taşınabilir. leica absolute tracker AT401

(1)

leica absolute tracker at401

Kesinlikle taşınabilir

KesinliKle taşinabilir

(2)

2 leica absolute tracKer at401

(3)

leica absolute tracKer at401 3

leica absolute tracker at 401 çok büyük ölçüm alan- larında yüksek hassasiyet sunan taşınabilir koordinat ölçme cihazıdır. leica absolute tracker at401, çok uzun mesafelerde yüksek hassasiyette ölçüm sağlayan, taşı- nabilir bir koordinat ölçüm makinesidir(cMM). Gücünü kendi dahili pilinden alabilmesinin ve en zorlu ortamlarda çalışabilmesinin yanı sıra, en yüksek hassasiyet düzeyine ve bugüne kadarki en büyük çalışma portföyüne sahiptir.

leica absolute tracker at401 yerleşik canlı video, Zemin düzlemine göre kot alma, çevresel izleme ve hatta entegre bir kızılötesi uzaktan kumanda gibi gerekli aksesuarları içinde barındıran, benzersiz bir “ Hepsi bir arada” sistem tasarımıdır. entegre kablosuz laN iletişimi yardımıyla, sensör tamamen kablosuz kullanılarak, cihaz gelmiş geçmiş en yüksek taşınabilirliğe sahip absolute tracker cihazı haline gelebilir.

leica absolute tracker

Leica AT401. Kesinlikle taşınabilir

(4)

Özellikle büyük yapılar yüksek hassasiyet, esneklik ve ta- şınabilirliğe sahip ölçüm ekipmanları gerektirir. bu ortam leica absolute tracker at401 için idealdir. büyük ölçekli portatif ölçümü yeniden tanımlar ve emsalsiz metroloji uygulamalarına kapıyı açar.

Yeni bir taşınabilirlik ve dayanıklılık düzeyi komple ölçüm sistemi, kutusu dahil olmak üzere 15 kg’dan hafif ağırlıktadır ve minimum konfigürasyonda pek çok ticari yolcu uçağının baş üstü dolabına sığar. tam anlamıyla dünyanın taşınabilirliği en yüksek cMM’idir.

baŞka HİÇbİr cMM’İN

ulaŞaMaYacaĞi ÖlÇÜM

(5)

(6)

HER TÜR ENDÜSTRİYEL KOŞULA HAKİM

Her ortama hazır

bağımsız olarak iP54(iec 60529) ile belgelendirilmiş, tamamen yalıtılmış bir tasarım kullanmak, bu sensörün en acımasız ortamlarda kullanılabileceği anlamına gelmek- tedir. Püsküren sıvılar,toz, kaynak sıçramaları, hiçbir şey bu sensör için sorun teşkil etmez. leica absolute tracker at401, açık alan ve arazi kullanımı için, hatta yağmur altında kullanım için belgelenmiş ilk lazer takip cihazıdır.

(7)

HER TÜR ENDÜSTRİYEL KOŞULA HAKİM

(8)

Powerlock

leica Geosystems 2009 yılında dünyayı Powerlock ile tanıştırdı. bu görsel teknoloji bir reflektörü tespit eder ve lazer ışınını otomatik olarak üzerine kilitler, hedef hareket halinde olsa bile. lazer ışını otomatik olarak kullanıcıya gider!

Powerlock özelliği olmayan lazer takip cihazlarında lazer ışınını kırmadan sensörü verimli bir şekilde kullanabilmek yüksek bir beceri ve deneyim gerektirmektedir. Powerlock bunu tamamen değiştirdi ve lazer takip cihazının kullanı- mını çok daha kolaylaştırdı.

(9)

(10)

(11)

Kablosuz kullanım

biri sensörde, diğeri kontrolde olmak üzere birbirine eş iki adet pile sahip leica absolute tracker at401 bütün bir işgünü boyunca çalışabilir. Güç kritik bir düzeye yaklaş- tığında piller yenisi ile sistem çalışırken değiştirilebilir.

lazer tracker cihazı, hiçbir şey olmamış gibi çalışmasını sürdürür. Dahili wiFi bağlantısı ile leica absolute tracker at401, her türlü harici veri ve güç kablosu ger kablosuna gereksinim duymaz, bütünüyle kablosuz, taşınabilir bir cMM halini alır. İsteğe bağlı olarak leica absolute tracker at401, ethernet üzerinden güç bağlantısı için de hazırdır.

bu teknoloji ile, normal bir laN kablosu sensöre hem veri hem de güç sağlar.

ultra büyük Hacim Ölçümleri

sonsuz teleskop dönüşü ile, sensör tam bir 360° ufuk ve 290° dikey tepe noktası ölçümü alabilir. bunu tipik 320 metre’lik bir radyal hacimle birleştirdiğinizde dünyanın en büyük hacimli hassas cMM’ini elde edersiniz.

Komple sistem entegrasyonu

leica absolute tracker at401, önüne çıkan her türlü ölçüm görevi için hazırdır. uzaktan kumanda, Dış video kamerası ve dahili seviye sensörü gibi tüm aksesuarlar halihazırda dahildir.

HEPSİ BİR ARADA, KABLOSUZ LAZER

TRACKER CİHAZI

(12)

12 leica absolute tracKer at401 12 leica absolute tracKer at401

(13)

aŞilacak siNirlar

uzay ve Havacılık

leica absolute tracker at401’in taşınabilirliği ve tek kişi tarafından kullanılabilme özelliği, imalat ve kontrol, geometrik ölçüm, referanslama, ölçüm destekli montaj veya anten yapımı gibi pek çok zorlu uzay ve havacılık uygulamasını çok daha kolaylaştırır.

Karayolunda kullanılması yasak araçlar ve ağır taşıtlar

Her tip aracın imalatı, en yüksek kalitenin sağlanmasına yardım edecek ölçümü sağlar. cihazın tekrarla- nabilirliği, araç ölçümü, hat montajı veya hat bakımı leica absolute tracker at401’in üstün yönlerinden sadece birkaçıdır. Yüksek ölçüm kapasitesi ve kablosuz iletişim ile, bu işlemler çok daha kolaylıkla gerçek- leştirilebilir.

Güç Üretimi

rüzgar veya sudan enerji üretmede kullanılan türbinler ve jeneratörler, sert koşullara dayanıklı olmak zo- rundadır. Dar tolerans aralıklarını denetlemek için yüksek hassasiyet gerekmektedir.leica absolute tracker at401’in taşınabilirliği ve esnekliği, büyük hacimli mil veya mekanizma doğrulmasını, mekanizma ölçümü- nü veya kanat ölçümünü kolaylaştırır.

araştırma ve bilim

büyük yapılar ve mesafeler bilimsel faaliyetler için önemli olduğundan, tipik 320 metre’lik bir radyal hacme sahip leica absolute tracker at401 doğru ölçüm aracıdır. bir hızlandırıcı üzerindeki çap kontrolü veya parça kontrolleri iki örnektir.

Gemi imalatı

sonsuz dönüş ve olağanüstü ölçüm aralığı sayesinde, leica absolute tracker at401 söz konusu inceleme- ler, motorların ve millerlin hizalanması veya ekipmanların montajı olduğunda gemi imalat endüstrisinin devasa boyutları ile de başa çıkabilir.

leica absolute tracKer at401 13 leica absolute tracKer at401 13

(14)

Her şey bir teodolit ile başladı. Jakob kern İsviçre’de 1830’larda ilk hassas aletleri ortaya koyduğunda endüstri henüz ilk evre- lerindeydi. artık günümüze kadar ulaşan bir miras var, mutlak kaliteye olan bağlılık. 1990’da ilk yapılan leica Geosystems laser tracker cihazları gibi pek çok leica Geosystems cihazı onlarca yıldan sonra bugün hala günlük kullanımdadır. leica Geosystems metroloji kolu günümüzde küresel Hexagon Met- rology ağının bir parçasıdır.

Kalitenin birleştiği yer

kurulan her sistem, bir Hexagon Metrology satış mühendisi veya sertifikalı bir bayii ile yapılan bireysel bir görüşmenin sonucudur. Metrolojik güçlüğün tanımlanması ilk adım- dır. Hexagon Metrology gelecekteki kullanıcılarla birlikte, bir leica Geosystems sensöründen oluşan, yazılımsal ve isteğe bağlı güncellemeler için uygun, kusursuz bir paket sunar. satış işleminin ardından, Hexagon Metrology tüm cihaz ömrü boyunca özel servis ve destek sunar.

kaliteDe uZMaNlik

(15)

221 351 290 145˚

188

360˚

ÖZellikler

tüm hassasiyet değerleri leica Geosystems’in her sensör ile birlikte gönderdiği hassas 1.5” kırmızı Halka reflektör- ler ve stabil çevre koşulları altında nokta başına 2 saniye ölçüm modu ile belirlenmiştir. +/-45°’lik bir dikey alan içinde laser tracker cihazından 1,5 ila 80 metre olarak belirlenir.

tüm hassasiyetler, izin verilen maksimum hata payı (MPe) içinde ifade edilir. tipik sonuçlar yarım MPe’dir.

boyutlar

sensör boyutu: 290 x 221 x 188 mm sensör ağırlığı: 7.3 kg

kontrolör boyutu: 250 x 112 x 63 mm kontrolör ağırlığı: 0.8 kg

erim

sonsuz Yatay Dönüş: +/-360˚

sonsuz Dikey Dönüş: +/- 145˚

tipik Çalışma Hacmi: 320 m

Çevre

toz/su: iP54 (iec 60529) Çalışma sıcaklığı: 0˚c bis +40˚c

bağıl Nem: Maks: Max. 95% (yoğuşmasız) Yükseklik: -700 ila 5500 m

Motor donanımı İvme: 360˚/s2 Dönüş Hızı: 180˚/s Powerlock: 10˚ FoV

Mutlak açısal Performans Çözünürlük: 0.07 yay-saniye Doğruluk (MPe): +/- 15 µm + 6 µm/m Yinelenebilirlik (MPe): +/- 7.5 µm + 3 µm/m eğim ayar Doğruluğu (2σ): +/- 1 yay-saniye

u_XYZ – tüm ölçüm aralığı

bir “uXYZ” koordinatı ölçüm belirsizliği, ölçülen bir koordinat ile o noktanın nominal koordinatı ile o noktanın nominal koordinatı arasındaki sapma olarak tanımlanır. bu ölçüm belirsizliği, lazer tracker ile ölçülen nokta arasında- ki bir fonksiyonu olarak belirlenir.

leica at401: +/- 15 µm + 6 µm/m

leica absolute tracker at401’ iN HassasiYeti

Mutlak uzaklık Performansı Çözünürlük: 0.1 µm

Doğruluk (MPe): +/- 10 µm Yinelenebilirlik (MPe): +/- 5 µm

lazer salımı

iec 60825-1 İkinci sürüm (2007-03) uyarınca sınıf 2 lazer Ürünü

Genel bilgiler

Genel Görünüm kamerası (oVc) 4:3 kızılötesi gelişmiş görüntü ≈ 10˚ FoV

Çevresel İzleme Dahili – sıcaklık, basınç ve Nem Harici – Hava sıcaklığı – Nesne sıcaklığı

uzaktan kumanda entegre 4 Düğme kızılötesi

arayüz kablosu– tcP/iP (cat5)

kablosuz – wlaN (ieee 802,11g)

Güç Yönetimi Dahili– lityum-iyon pil Harici – ac güç kaynağı İsteğe bağlı– ethernet Üzerinden Güç (Poe+)

(16)

2

iec 60825-1, İkinci sürüm (2007-03) uyarınca 2. sınıf lazer Ürünü TAŞINABİLİR ÖLÇÜM

KOLLARI LAZER TAKİP CİHAZ VE

İSTASYONLARI

BEYAZ IŞIK TARAYICILARI KÖPRÜLÜ CMMLER

ULTRA YÜKSEK HASASSİYETLİ CMMLER GANTRY TİP CMMLER ÇOKLU SENSÖRLÜ &

OPTİK SİSTEMLER

YATAY KOLLU CMMLER

HASAS ÖLÇÜM ALETLERİ YAZILIM ÇÖZÜMLERİ SENSÖRLER

Hexagon Metrology, otomotiv, havacılık,

enerji ve sağlık gibi sektörlerde tüm endüstriyel metroloji uygulamaları için ürün ve hizmetleri en geniş yelpazede sunan dünya markasıdır. tasarım ve geliştirmeden, üretim ve montaja, prototipten son kontrole kadar her ürünün tüm üretim süreci boyunca ölçüm desteği vermektedir.

5 kıtada yerleşik servis ve demonstrasyon için 70 den fazla Mükemmelliyet Merkezimiz, 20 den fazla Üretim tesisi ve 100 ün üzerinde distribütör ağımız ile müşterilerimizin hizme- tindeyiz. Proseslerin kontrolu, ürün kalitesinin arttırılması ve tesis verimliliğinin sağlanmasında müşterilerimizin gücüne güç katmak öncelikli hedefimizdir.

Daha fazla bilgi için, www.hexagonmetrology.com adresini ziyaret edin.

Hexagon Metrology, halka açık bir firma olan Hexagon’un (İskandinav borsası: HeXa b) bir kuruluşudur. Hexagon, müşterilerine, tasarım, ölçüm, parça konumlama, süreç kon- trolü, veri sunumu olanağı sağlayan, tasarım, ölçme

ve görüntüleme teknolojilerinin küresel ve öncü sağlayıcısıdır.

Daha fazlası için www.hexagon.com

Bütün hakları saklıdır. Sürekli ürün geliştirilmesi nedeni ile, Hexagon Metrology ürün özelliklerini haber vermeksizin değiştirme hakkına sahiptir.
