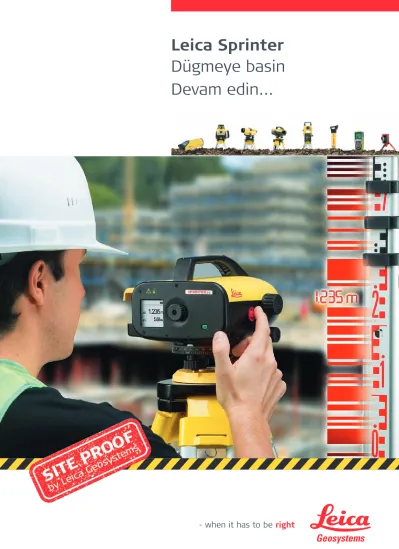

Leica Sprinter
Dügmeye basin
Devam edin...
Leica Sprinter 50
Hedefleyin, Dügmeye Basin, Okuyun
Hedefleyin ve netlestirin
Yüksek dogruluklu optik
unsurlari sayesinde, miraya kolaylikla hedefleyin ve netlestirin.
Dügmeye Basin
Tek dügmeyle çalisma özelligi sayesinde, Leica Sprinter hiçbir egitim gerektirmez. Ölçüm almak için sadece kirmizi dügmeye basmaniz yeterlidir.
Tüm yapmaniz gereken bu.
Okuyun
Artik optik okumaya gerek yok.
Sprinter Nivo, barkodlu miradaki yüksekligi ve mesafeyi okur, sonuçlar yüksek çözünürlüklü LCD ekranda görüntülenir. Yanlis okuma söz konusu olmayacaktir.
1 2 3
Hatasiz yükseklik ve mesafe sonuçlari
Tek dügmeyle çalistirma Su ve toz geçirmez
Kompakt ve hafif tasarim
Seviye disi Göstergesi
Leica Sprinter 150/150M ve 250M Gelistirilmis Secenekler
Hafizaya alir
1'000 noktaya kadar dahili hafizasiyla Sprinter 150M ve 250M cihazi yazim hatalarini önler.
Hesaplar
Leica Sprinter hesaplamalarinizi yapar. Kendi dilinizde
dogru uygulamayi seçin. Dogru sonuçlar görüntülenecektir:
Yükseklik farki Hat nivelmani Kazi ve dolgui
Sürekli izleme ve gözlemleme
(Sprinter 150 için –
sadece yükseklik farki ve izleme) n
n n n
.
Aktarir
Leica Sprinter 150M ve 250M ile, ölçümleriniz USB arayüzü ile kendi kisisel bilgisayariniza indirilebilir. Sprinter DataLoader (veri yükleyici) Microsoft Excel®
'e sorunsuz veri transferi saglar.
Ayrica ölçümleriniz de RS232 Arayüzü ile bir harici
veri toplayici cihaza transfer edilebilir.
4 5 6
Kullaniciya
yardimci menü Dahili hafiza
(sadece 150M ve 250M) USB arayüzü
(sadece 150M ve 250M)
Otomatik yükseklik hesaplama ve
kot farki Nivelman uygulamalari çesitliligi
Çoklu dil seçenekleri
Leica Sprinter Yazilimi
Yükseklik farki*
Hat nivelmani**
Kazi ve dolgu**
B
A
backsight B foresight F
dH = B - F = 2.521 - 1.345 = 1.176 d
B
A
B dH
F
B F
B F
S1 S2
S3 1
2
F=2.520 A
B B=1.305
h= +0.215 m dH= 1.00 m Reference Level
Bu fonksiyon noktalar arasi yükseklik farkini hesaplar. Sabit noktayi girin, geri okuma yapin ve sonra da hedeflerinizi ölçün (ileri okuma).
Yükseklik farki her zaman hesaplanir ve görüntülenir.I
Ister sadece geri ve ileri okuma yapin, isterseniz bunun yaninda ara okuma da yapin, her durumda ihtiyaciniz olan nivelman isini seçin. Baslangiç sabit noktanizi girin, son noktaya ulasana kadar geri, ileri ve ara okuma yapin.
Tüm ölçümler uygun bir sira ile hafizaya kaydedilir.
Bu uygulama, bir referans seviyeye dayali olarak kazi ve dolgu sonuçlarini gösterir. Gerekli referans seviyenizi ve sabit noktanizi girin. Geri okuma yapin ve ölçüme baslayin. Program referans seviyenize karsilik olarak kazi ve dolgu sonuçlarini, yükseklik farklarini gösterecektir.
Teknik Veriler Sprinter 50 Sprinter 150/150M Sprinter 250M Hassaiyet
-Elektronik ölçüm -Optik ölçüm
1 km nivelmandaki standart sapma (gidis dönüs) (ISO 17123-2)
2.0 mm 1.5 mm 1.0/0.7* mm
Standart alüminyum mira ile: 2.5 mm
-Tek okuma Standart Sapma: 30m'de 0.6 mm (elektronik) ve 1.2 mm (optik)
Mesafe dogrulugu Standart sapma ölçüm mesafesi Mesafe b 10 m için ve Mesafe >10 m için 10 mm ve (Mesafe (m) x 0.001) 2 –100 m (electronic)
Ölçüm modlari Tek ve Izleme Tek ölçüm süresi < 3saniye
Kompansatör Manyetik dengeleyici (mesafe +/- 10 min)
Teleskop Büyütme (optik) 24x
Dahili Hafiza 1’000 noktaya kadar (sadece 150M) 1’000 noktaya kadar Çevresel kosullar IP55
Güç kaynagi AA piller (4 x LR6/AA/AM3 1.5 V)
Agirlik <2.5 kg
* 150/150M/250M ** 150M/250M
3mm abgeschnitten wegen Falzung
Leica Sprinter 50 Insaat Isleri Için
Sprinter 50, günlük nivelman isleriniz için mükemmel bir nivodur. Sadece hedefleyin, odaklayin ve tek bir dügmeyle ölçüm yapin, veriler hemen görüntülenecektir. Yanlis okuma olmayacaktir. Hatalari en aza indirger. Örnegin kullanici, kompansatör araligi disinda çalisiyorsa, egim sensörü
sistemin ölçüm yapmasini engeller.
Leica Sprinter 150 Otomatik Yükseklik Hesaplamalari için
Sprinter 150 hemen hemen tüm insaat uygulamalarini kapsar.
Yükseklik farklarini otomatik olarak belirler. Sabit noktanizi girin, geri okuma yapin (G), ileri okuma yapin (i) ve sonuçlar aninda görüntülensin. Sürekli ölçüm için izleme modunu;
daha dogru ve kesin sonuçlar için de ortalama modunu seçin.
Leica Sprinter 150M/250M Gelismis Nivelman isleri Için
Sprinter 150M ve 250M gelismis insaat nivelman isleri için mükemmel nivolardir. 1'000 ölçüme kadar hafizaya alabilir, indirebilir ve USB ile bilgisayara Microsoft Excel®e, aktarabilirsiniz.
Yükseklik farki ile hat nivelmani, kazi & dolgu ve görüntüleme programlari nivelman islerinizi önemli ölçüde kolaylastirir.
250M'in 0.7 mm dogrulugu ve gözlemleme programi makina ve insaat, montaj ve deformasyon ölçümlerine olanak saglar.
Leica Sprinter Ailesi
Cihaz KM de
Dogruluk
Yükseklik ve Mesafe
Ters Okuma
Kot Farki Izleme Çoklu dil fonksiyon
Hat Nivelmani Kazi & Dolgu Görüntüleme
Veri Saklama
& USB Leica
Sprinter 50 2.0 mm
¸ ¸
Leica
Sprinter 150 1.5 mm
¸ ¸ ¸ ¸ ¸
Leica
Sprinter 150M 1.5 mm
¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸
Leica
Sprinter 250M 1.0 mm/
0.7 mm*
¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸
Leica Geosystems AG Heerbrugg, Switzerland www.leica-geosystems.com
Resimler, tanimlar ve teknik veriler baglayici degildir. Tüm haklari saklidir.
Basim yeri Isviçre – Kopya hakki Leica Geosystems AG, Heerbrugg, Isviçre, 2008.
763696en – I.08 – RDV
Ister bir santiyeyi tam olarak düzenlemek, kontrol öçümleri yapmak, yükseklik ve açi verileri toplamak, beton olusumlari düzenlemek, tavan ve duvar bölmeler olusturmak, boru dösemek, yer alti servisleri kurmak için, isterseniz de komple saha hazirligi ve yeryüzü islerinde her türlü çalismada Leica Geosystems insaat isleriniz için özel olarak tasarlanmis dogru cihazi, insaatin lazerli ya da makinali kontrolü için gerekli tesisati saglar.
Kullanimi kolay, güçlü, dogru ve güvenilir Leica Geosystems cihazlari ve lazerleri malzemelerinizden ve kaynaklarinizdan en etkili biçimde yararlanmanizi saglar. Yüksek kaliteli ürünler, örnegin optik ve elektronik düzeçler, insaat lazerleri, total station'lar ve makina otomasyon sistemleri çalismanizi sürdürmenizi saglayip veriminizi arttirarak hizli sonuçlar saglar.
