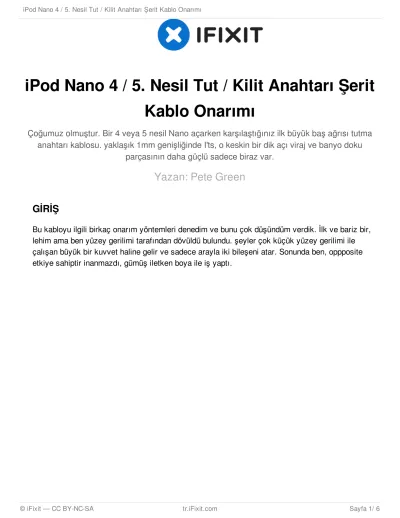

iPod Nano 4 / 5. Nesil Tut / Kilit Anahtarı Şerit Kablo Onarımı
Çoğumuz olmuştur. Bir 4 veya 5 nesil Nano açarken karşılaştığınız ilk büyük baş ağrısı tutma anahtarı kablosu. yaklaşık 1mm genişliğinde I'ts, o keskin bir dik açı viraj ve banyo doku
parçasının daha güçlü sadece biraz var.
Yazan: Pete Green
GİRİŞ
Bu kabloyu ilgili birkaç onarım yöntemleri denedim ve bunu çok düşündüm verdik. İlk ve bariz bir, lehim ama ben yüzey gerilimi tarafından dövüldü bulundu. şeyler çok küçük yüzey gerilimi ile çalışan büyük bir kuvvet haline gelir ve sadece arayla iki bileşeni atar. Sonunda ben, oppposite etkiye sahiptir inanmazdı, gümüş iletken boya ile iş yaptı.
Adım 1 — iPod Nano 4 / 5. Nesil Tut / Kilit Anahtarı Şerit Kablo Onarımı
Bu ince ahşap kama kırık tutun kablo dinlenme olduğunu. bakır parçaları plastik gömülü ve maruz kalacağı vardır. Bu parçalar, diğer yandan birden tarafındaki yüzeyine daha yakın bulunmaktadır. Güçlü bir büyüteçle dikkatlice kontrol edin.
Parçalar yakın tarafında daha belirgin görünecektir. ahşap ince bir parçasına kadar yan Doğru kabloyu yerleştirin. Blu Tack bir blob ile bu aşağı sopa ve hafifçe kablonun ucundaki yaklaşık 3-4mm
uzunluğunda uzak ovalayın. Amaç bakır parça maruz plastik aşağı ovmak etmektir. Ben tırnaklarını dosyalama için satılanlar zımpara panoları biri kullanılır.
Bu iş için daha kesin bir araç, bir buzlu şeker sopa yapıştırılmış ince zımpara kağıt parçası olacaktır.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 2/ 6
Eğer yan parlak bakır tarafında iki ayrı bit görebilirsiniz zaman gitmeye hazırız. Ardından, keskin bir bıçak kullanarak yaklaşık 3-4mm bir kesim yapmak gerekir. Ben bir zanaat bıçak kullanılır. Eğer çok hafif bir baskı uygulayın eğer parçalar arasındaki boşluk "hissi" gibi görünmesi olabilir Bu kadar zor değildir. Blu Tack bir blob düz şerit tutun ve gösterildiği gibi 46 AWG tel iki 3-4in uzunlukları uçlarını
yerleştirin. Ben daha iyi olurdu çıplak bakır ama lehimlenebilir
vernikli tel kullanılır. Blu Tack başka blob ile teller tutun ve dikkatli bir şekilde yerine onları dürtmek.
Adım 2
İki telli uçları konumunda olduğunda, onlar üzerinde gümüş boya
uygulayın. sadece şerit kesme altında boya bırakmak deneyin.
dikkatli plastik ince bir şerit ile iki adet parçası Eğer "Diyot" olarak ayarlanmış testmeter bir okuma almalısınız. Infinity tek yönlü ve yaklaşık 1.5 ohm diğer. Bir yerde bir silikon diyot okuyorsunuz.
Artık her şey mekanik güvenli yapmak gerekir.
ahşap şerit açık bir alana superglue küçük damla sıkın. Pickup bir kürdan sonunda bu küçük bir leke.
kurdele sonuna yakın telin üstüne tutkal bir nokta koyun. Bu
kuruduğunda, sen teller yerine sıkıca kilitli olmalıdır, (tutkal küçük miktarlarda çıkmak için yüzeyler arasında sıkışıp olması gerekmez).
gümüş "almak" olacağını çok fazla yapıştırıcı kullanarak ve bağlantınızı kaybedersiniz.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 4/ 6
Adım 3
Artık Nano üstüne kadar iki kabloyu kurşun gerekir.
Ribon iki "bacaklar" arasında Scotch Tape ince bir dilim takın ve pil aşağı bu sopa. Pilin boyunca teller Kurşun ve daha fazla bant ile aşağı sopa.
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 4
Eğer tutma anahtarına kadar bağladığınızda sadece iki puan ihtiyaç vardır bir testmeter ile kontrol etmeniz gerekir. Burada bir geçiş anahtarı olduğu görülmektedir. (Üç bağlantıları) ama formatı biraz sıradışı görünüyor unutmayın.
Doğru noktalara şerit kablo ve lehim teli kırık parça snip. Bu kısa ya da
"kilit" kapalı ve kilidini açık olması neeeds. connnecting önce metre ile bu kontrol edin.
Tüm bu dikkatle yerine teller sokmak ve Nano üst yerine şimdi kalır.
çıplak tel şeritler kullanıldı beri, o karısının saç lak ile bir fışkırtma gerekli - tabii, ipod kapalı
maskeleme sonra!
Bu uzun soluklu biraz gelebilir ama merak etmeyin. üzerinde pratik şerit kablo bol genellikle var. Ben doğru ilk kez alamadım. Özellikle
zımparalamaktan witht. prosedürü de aynı bit çalışıyor tutabilir sürece çok bağışlayıcı.
