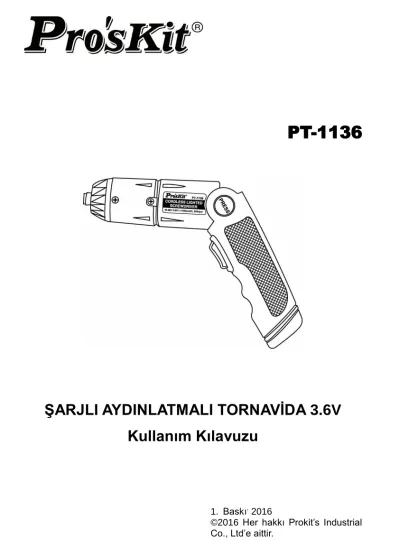

PT-1136
ŞARJLI AYDINLATMALI TORNAVİDA 3.6V Kullanım Kılavuzu
1. Baskı, 2016
© 2016 Her hakkı Prokit’s Industrial
Please read this instruction manual carefully before using the tool Genel Emniyet Kuralları
UYARI
Bütün uyarı ve talimatları okuyunuz. Talimat ve uyarılara uyulmaması halinde elektrik çarpabilir, yangın ve/veya ciddi yaralanmalara yol açabilir.
İleride referans olması bakımından bütün uyarı ve talimatları muhafaza ediniz.
Uyarılardaki “Elektrikli alet” ibaresi ile elektrikle çalışan (kablolu) veya pil ile çalışan (şarjlı) el aleti kast edilmektedir.
1) Çalışma alanı
A. Çalışma alanını temiz ve aydınlatması muntazam tutunuz. Dağınık ve karanlık ortamlar kazalara davetiye çıkartır.
B. Elektrikli aletleri patlayıcı ortamlarda, örneğin patlayıcı sıvı, gaz veya tozun bulunduğu ortamlarda kullanmayınız. Elektrikli aletler toz veya buharı tutuşturabilecek kıvılcımlar üretirler.
C. Elektrikli aletleri kullanırken çocukları ve izleyicileri uzak tutunuz. Dikkatiniz dağılacak olursa kontrolü kaybedebilirsiniz.
2) Elektriksel emniyet
a) Elektrikli aletin fişi prize uygun olmalıdır. Prizi asla değiştirmeye kalkışmayın.
Topraklı fişe sahip elektrikli el aletleriyle priz adaptörleri asla kullanmayınız.
Değiştirilmemiş fişler ve fişe uygun prizler elektrik çarpması riskini azaltırlar.
b) Vücudunuzun topraklanmış yüzeylerle, örneğin boru, radyatör, fırın buzdolabı gibi, temasından kaçınınız. Eğer vücudunuz topraklama hattına değiyorsa elektrik çarpma riski artacaktır.
c) Elektrikli aletleri yağmur veya ıslak ortamlara maruz bırakmayınız. Elektrikli aletin içerisine su girmesi de elektrik çarpması riskini artıracaktır.
d) Aletin elektrik kablosunu hor kullanmayınız. Elektrikli aleti kablosundan tutarak taşımayın, çekiştirmeyin veya fişini prizden kabloyu çekerek çıkartmayın. Kabloyu ısıdan. Yağdan, keskin kenarlardan veya hareket eden parçalardan uzakta tutunuz. Hasarlı veya dolaşık kablolar elektrik çarpması riskini artıracaktır.
e) Elektrikli aletleri dış ortamlarda kullanırken, dış ortamda kullanmaya uygun bir uzatma kablosu kullanınız. Dış ortamda kullanmaya uygun bir uzatma kablosu da elektrik çarpması riskini azaltacaktır.
f) Elektrikli aletin rutubetli bir ortamda kullanılması kaçınılmazsa, kaçak akım röleli bir
www.prokits.com.tw hattan besleyiniz. Kaçak akım rölesi kullanılması da elektrik çarpması riskini
azaltacaktır.
3) Kişisel emniyet
a) Elektrikli alet kullanırken daima tetikte, yaptığınız işe odaklanmış, tüm duyularınızı işinize vererek çalışınız. Yorgun veya ilaçların, alkol veya meditasyon etkisinde iken elektrikli alet kullanmayınız. Elektrikli aleti kullanırken dikkatsiz davranacağınız bir an bile ciddi kişisel yaralanmalara yol açabilir.
b) Güvenlik ekipmanları kullanınız. Daima koruyucu gözlük kullanınız. Toz maskesi, kaymayan emniyet ayakkabıları, baret veya uygun koşullarda kullanılmış kulak tıkacı gibi güvenlik ekipmanları kişisel yaralanma riskini azaltacaktır.
c) Kazara çalışmasını engelleyin. Elektrikten çekmeden önce cihazın açma kapama anahtarının kapalı konumda olduğunda emin olunuz. Elektrikli aleti, prize takılı iken eliniz tetikte taşımanız kazalara davetiye çıkartacaktır.
d) Elektrikli aleti çalıştırmadan önce vara üzerindeki ayar aletlerini, sıkma anahtarını çıkartınız. Dönen parçalara takılı kalan bir anahtar kişisel yaralanmalara yol açabilir.
e) Zor erişilen noktalarda çalışmayınız. Zemine sağlam bir şekilde bastığınızdan ve vücudunuzun her zaman dengede olduğundan emin olunuz. Böylece beklenmeyen durumlarda elektrikli alete daha hâkim olacaksınız.
f) Uygun çalışma giysileri giyiniz. Bol giyecekler giymeyiniz; takı takmayınız. Saçınızı, elbise ve eldiveninizi hareketli parçalardan uzak tutunuz. Bol giysiler, takılar veya uzun saç hareketli parçalara dolaşabilir.
g) Eğer cihazların toz toplayıcı veya talaş atıcı – toplayıcı parçaları bunların doğru bir şekilde takılıp uygun bir şekilde kullanıldıklarından emin olunuz. Bu aletlerin kullanılması toza bağlı tehlikelerin azaltılmasını sağlayabilir.
4) Elektrikli alet kullanımı ve özen
a) Elektrikli aletinizi zorlamayınız. İşinize uygun, doğru elektrikli aleti kullanınız.
Doğru elektrikli alet tasarlandığı işi daha iyi ve daha güvenli bir şekilde yapacaktır.
b) Eğer kendi açma kapa düğmesi cihazı kumanda etmenize müsaade etmiyorsa elektrikli aleti kullanmayınız. Anahtarından kumanda edilemeyen her türlü elektrikli alet tehlikelidir ve derhal tamir edilmelidir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aleti bir kenara kaldırmadan önce fişini prizden çekmeyi unutmayınız. Bu tür emniyet tedbirleri elektrikli aletin kazara çalışması riskini azaltacaktır.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyecekleri yerlerde muhafaza ederek, bu talimatları okumamış veya elektrikli aletlerle aşina olmayan kişilere elektrikli aletleri kullandırtmayınız. Tecrübesiz insanlar elinde elektrikli aletler tehlikelidir.
e) Elektrikli aletlerin bakımlarını yapınız. Hareketli parçaların ayarsızlık, bağlantıları;
elektrikli aletlerin çalışmasına mani olabilecek kırık parçalar ve diğer koşulları kontrol ediniz. Eğer hasar gördü ise kullanmadan önce elektrikli aleti mutlaka tamir ettiriniz. Çoğu kazalar bakımsız elektrikli aletlerden kaynaklanmaktadır.
f) Matkap uçlarını bilenmiş ve temiz tutunuz. Bakımları düzgün yapılan, keskin kenarlı kesici aletler hem kontrol edilmeleri kolay hem de bağlaması kolaydır.
g) Elektrikli aleti, aksesuarları, uçlar, vs. bu talimatlara uygun olarak kullanınız;
cihazı tasarım gayesine uygun kullanınız, bu esnada çalışma koşulları ve yapılacak işi de dikkate alınız. Elektrikli aletlerin maksadı dışında kullanılması tehlikeli sonuçlar doğurabilir.
5) Şarjlı alet kullanımı ve özen
a) Yalnızca üreticisi tarafından sağlanan ğ,l şarj cihazı kullanınız. Bir pil grubuna uygun olan şarj aleti, başka bir pil grubu şarj edilmek istenildiğinde yangın tehlikesi doğurabilir.
b) Elektrikli aletleri yalnızca özel olarak tasarlanan pil grupları ile kullanınız. Başka bir pil grubunun kullanılması yaralanmalara ve yangına sebep olabilir.
c) Pili kullanmayacağınız zaman, pilin kutuplarını kısa devre edebilecek diğer metallerden, ataç, madeni para, anahtar, çivi, vida veya diğer küçük metal objeler koruyunuz. Pilin kutuplarının kısa devre yapılması yanık veya yangına sebep olabilir.
d) Kötü koşullar altında pilden kimyasal sızması olabilir, temas etmeyiniz. Eğer kazara dokunacak olursanız bol su ile yıkayınız. Eğer göze kaçacak olursa ayrıca tıbbi yardım alınız. Pilden sızan sıvılar tahriş ve yanıklara sebep olabilir.
6) Servis
Elektrikli aletinizi sadece kalifiye tamir personeline, orijinal parçalar kullanılarak tamir ettiriniz. Bu sayede elektrikli aletinizin emniyetini sürdürmüş olursunuz.
www.prokits.com.tw
Teknik Değerler
Model PT-1136A PT-1136F-3.6V
Çalışma Voltajı DC 3.6 V DC 3.6 V
Yüksüz devir 200 rpm 200 rpm
Çıkış Torku 2.5n.m 2.5n.m
Mandren 6.35mm (1/4") Hex Bit Shank
6.35mm (1/4") Hex Bit Shank
Boyu: Düz 270mm (10-13/16") 270mm (10-13/16") Boyu: Açılı 210×140mm (7-23/32") 210×140mm (7-23/32")
Pil Ni-Mh 3.6V 1000 mAh Ni-Mh 3.6V 1000 mAh
Şarj Süresi 5~7 hours 5~7 hours
Serbest çalışma süresi
30-35 min. (unload speed)
30-35 min. (unload speed)
Ağırlık (Pil dâhil) 365g 365g
Adaptör 120V AC 60Hz 6V DC 300mA
230V AC 50Hz 6V DC 300mA
Koruma: II. Sınıf
EN60335-2-29’a uygundur
Yalnızca kapalı ortamlarda kullanım içindir.
Aksesuarler
Plastik muhafazasında
tornavida uçları 11 ad. uç
2 ad. Uç muhafazası
Uçların Ebatları SL 3 / 4 / 5 / 6 / 7mm, T10 / 15 / 20, PH #1 / 2 / 3
Ç evre Koruma
Ömrünü tamamlamış elektrikli aletler evsel atıklarla birlikte atılmamalıdır. Varsa geri dönüşüm tesislerine ulaştırılmalıdır. Geri dönüşümle ilgili tavsiye için yerel yönetimlerle irtibata geçiniz.
Ü rü n Ö zellikleri Kullanım Talimatları
İlk çalıştırma
Pilin Şarj Edilmesi
Şarjlı pil ilk kullanımdan önce şarj edilmelidir. Sonrasında ise pili, ancak tamamen boşaldığında, performansı apaçık düştüğü hissedildiğinde şarj ediniz. Aksi takdirde sonraki şarjlarda pil tam kapasitesine ulaşamayabilir.
Ö nemli! Pili şarj etmek için sadece cihazla birlikte gelen şarj cihazını kullanınız. Şarj etme için önce pili şarj cihazına yerleştirip, sonra şarj cihazını prize takınız. Şarj işlemi otomatik olarak başlayacaktır.
Pili yaklaşık 5 saat sonra şarjdan alabilirsiniz. Pili şarj cihazından almadan önce şarj cihazının fişini prizden çekiniz.
Takım Uçlarının Takılması
Önemli! Makinanın kazara çalışmasını önlemek için matkap ucu veya bits değiştirmeden önce mutlaka pili yuvasından çıkartınız.
Makinanız kolay uç değişimi için klips mandrenli olduğundan kullanacağınız ucu takmak için uç yuvasına doğru bastırmanız; veya çekmeniz yeterlidir.. Ucu takarken klips, ucu kilitleyecektir.
İleri ve geri anahtarı
Makinayı çalıştırmak için ileri – geri anahtarını kullanınız, sürekli çalışması içinse basılı LED Işık
Açı Kilidi
İleri – Geri anahtarı
www.prokits.com.tw
LED Işık
Karanlık ortamlarda da vazifesini yapabilmesi için makinanızda ışık bulunmaktadır. Işığın açma kapama anahtarı el kabzasının alt kısmındadır. Kolayca anahtarını on – off konumuna doğru sürerek açıp kapayabilirsiniz. Gerekmediğinde kapalı konumda tutarak pilin azalmasını önleyiniz.
İşte Kullanma
Sadece mandrene sıkıca tespit edilebilen ve makinanın tasarım gayesine uygun bits uçları kullanınız.
Cihazı kullanmadan önce vidalama ucunun doğru bir şekilde takılıp takılmadığından emin olunuz. Aşırı sıkmaktan kaçının Aksi takdirde vidanın başı hasar görebilir; diş sıyırabilir.
Vidalama
Matkabın dönüş yönünü saat ibresi yönüne ayarlayın. Adaptöre tornavida bitsi takıp, vidanın başını uca tutturun. Vida bitsini vidanın başına dik tutunuz aksi takdirde vidanın başı veya uç hasar görebilir. Vidalama yaparken vida bitsini vidaya sabit bir basınç ile bastırın.
Vida tam olarak vidalandıktan sonra, makinayı sıkıca tutarken açma – kapama tetiğini bırakınız, aksi takdirde vidalama ucu veya vidanın başı hasar görebilir. Eğer açma – kapama tetiği derhal bırakılmazsa oluşabilecek yüksek tork da bits ucuna veya matkaba zarar verebilir.
Vida Çıkartma
Matkabın dönüş yönünü saat ibresinin aksi yönüne ayarlayın. Adaptöre tornavida bitsi takıp, bitsi vidanın başına tutturun. Vida bitsini vidanın başına dik tutunuz aksi takdirde vidanın başı veya uç hasar görebilir. Vidayı çıkartırken vida bitsini vidaya sabit bir basınç ile bastırın.
Bakım ve Temizlik
Temizlemek için her zaman kuru veya nemli; fakat ıslak olmayan bez kullanınız. Çoğu temizlik maddesinde makinanın plastik aksamına zarar verebilecek kimyasal maddeler içermektedir. Bundan dolayı kuvvetli veya tutuşabilir malzemeleri örneğin benzin, tiner, terebentin veya benzeri temizlik maddeleri kullanmayınız
Cihazın havalandırma deliklerinin daima açık olduğundan, ısınmaması için toz birikintilerinden arındırıldığından emin olunuz.
Servis
PT-1136A / PT-1136F-3.6V ve diğer ürünler hakkında daha fazla bilgi için lütfen www.prokits.com.tw adresini ziyaret ediniz.
İMALATÇI FİRMA:
PROKIT’S INDUSTRIES CO. LTD.
5F,No.7, Lane 130, Ming-Chung Rd., Hsin-Tien City, Taipei Hsien, Taiwan, R.O.C Post code:23114 Tel:886-2-22183233 Fax: 886-2-22182722
İTHALATÇIFİRMA
Prolink Dış Ticaret Limited Şirketi Osmanağa Mah Rıhtım Cad Başçavuş Sok No:3 Emintaş İşmerkezi Kat: 2 Ofis:401-403 Kadıköy-İSTANBUL TEL: 0216 405 15 86
Balge No: TW98/12323QA PROKIT'S INDUSTRIES CO., LTD.
http://www.prokits.com.tw E-mail:pk@mail.prokits.com.tw
