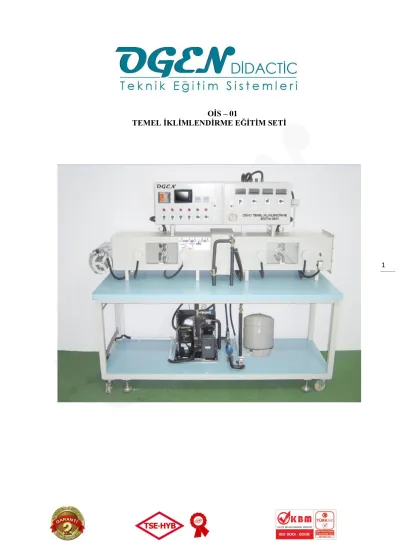

1 OİS – 01
TEMEL İKLİMLENDİRME EĞİTİM SETİ
2 Giriş
Temel İklimlendirme Eğitim Seti iklimlendirme süreçlerini öğrencilere uygulamalı ve görsel olarak göstermek için tasarlanmıştır.
Genel Açıklama
Temel iklimlendirme süreçlerinden olan Hava debisi , sıcaklık ve nem değiştirilebilir özelliklerdedir. Isıtma ve soğutma işlemleri sırasında havada oluşan değişimler Bilgisayar ekranından izlenebilmektedir. Veri toplama sistemi yardımı ile ilgili veriler otomatik olarak toplanıp daha sonra gerekli tüm grafik ve analizler yapılabilmektedir.Elde edilen verileri kullanarak soğutucu için basınç- entalpi diyagramı incelemesi ve havanın bulunduğu şartlarda ki özellikleri kullanılarak psikrometrik diyagram üzerinde inceleme ve hesaplamalar yapılabilir.
Makine Mühendisliği, Kimya Mühendisliği, Gemi Mühendisliği, Maden mühendisliği gibi mühendislik dallarında eğitim görenler için uygun bir eğitim cihazıdır.
Teknik Açıklama
Sistem her hangi bir ek ünite bağlanmadan tüm işlemleri gerçekleştirilebilmekte ve yapılan deneyler kesintisiz olarak sonlandırılabilmektedir. Deneyler sırasında her hangi bir anda kullanılan parametreler yazılım üzerinden değiştirilebilmektedir. Sistem yazılımı deneye başlamadan önce sensörlerin kalibrasyonunun yapılmasına imkan verir niteliktedir.
Sistemin bünyesinde bir soğutma grubu, ısıtma işlemleri için ısı kaynakları (uzun ömürlü paslanmaz rezistanslar)ve bir de nemlendirme ünitesi vardır. Nemlendirme ünitesi dolgulu tiptedir, sıvı tankındaki buharlaştırma işlemleri PID kontrolör sayesinde oldukça güvenli olarak kontrol edilebilmektedir. Yine PID kontrolörlerin parametreleri bilgisayar üzerinden değiştirilebilmektedir.
Sistemde kullanılan havanın debisi devri ayarlanabilen bir radyal fan sayesinde ayarlanmaktadır.
Sistemin çalışması sırasında kanal iç basıncındaki değişimleri izlemek ve ölçmek için bir adet alçak basınç manometresi mevcut olup opsiyonel olarak fark basınç göstergesi veya eğik manometre de takılabilmektedir. Sistemde ayrıca filtreler mevcuttur.
Havanın aktığı kanal sistemi yaklaşık 0,10 m2'lik kesit alanına sahiptir. Atmosferden emilen hava önce değişken hızlı bir santrifüj fana girer daha sonra ise kanal sisteminden geçer. Isıtma işlemleri sırasında nem içeriğini artırmak için buhar yapma ünitesi çalıştırılır. Buhar sisteminde kullanılan rezistans 4 kW değerindedir sıvı deposunda ki suyun eksilerek rezistans ve sistem için olumsuzluk oluşturmaması için seviye şalteri koruması vardır. (opsiyonel olarak sürekli deneyler için seviye şalteri ile uyumlu solenoid valf kontrollü sürekli besleme sistemi de yapılmaktadır).
Daha sonra oluşan buhar kanala enjekte edilir.
Isıtma işlemlerinde paslanmaz kanatçıklı rezistanslar devreye girer ön ısıtma rezistans gücü 2 kW, son ısıtma rezistans gücü ise 1 kW değerindedir. Bu rezistanslar sayesinde hava ısıtılır.
Sistemde tüketilen enerji, dijital enerji analizörü sayesinde ölçülmektedir. Sıcaklık ve nem sensörlerinden gelen bilgiler LCD grafik ekrandan (80mm*133mm) gözlemlenebildiği gibi yazılım sayesinde bilgisayar üzerinden de izlenebilmektedir. Sistemden soğutulmuş ve nemi alınmış hava geçecek ise soğutma sistemi devreye alınır ve soğutma grubu ve kanal içi evaporatör vasıtası ile
3 kanaldan geçen havanın soğutulması sağlanır. Serin ve kuru hava kanaldan geçerken bu bölümdeki nem ve sıcaklık sensörleri ölçümlerini yapar. Eğer havanın tekrar ısıtılması isteniyorsa son ısıtma rezistansları çalıştırılmalıdır. Şartlandırılan hava atmosfere salınmadan önce hava debisi ölçer ile (anemometre) debi ölçümü yapılır. (Eğimli manometre kullanılmayan modellerde)
Soğutma devresinde soğutucu olarak R-134a kullanılmıştır. Sistem buhar sıkıştırmalı soğutma çevrimi tipindedir. Sistemde dolaşan soğutkan bir akış ölçer (debimetre) ile ölçülmektedir.
Genleşme valfi olarak Termostatik genleşme valfi kullanılmıştır. Sistem basınçlarını görmek için alçak ve yüksek basınç manometreleri, kombine otomatik, filtre kurutucu ve alışkan durumunu izlemek üzere gözetleme camı vardır.
Temek İklimlendirme Eğitim Seti Devre Şeması
1. Radyal fan 2. Ön ısıtıcı
3. Soğutma evaporatörü (Soğutma devresi ve Kompresör, kondanser grubu) 4. Nemlendirme ünitesi (Buhar üretim ve enjekte sistemi)
5. Son ısıtıcı
6. H-Nem ölçer(higrometre) 7. T-Sıcaklık ölçer (termometre) 8. P-Basınç ölçer (manometre) 9. D-Akış ölçer (debimetre)
10. ABO-Alçak basınç otomatiği (soğutma grubu)
4 11. YBO-Yüksek basınç otomatiği (soğutma grubu)
Deneyler
Temel iklimlendirme işlemleri
Nemlendirme,
Ön ısıtma sürecinin incelenmesi
Soğutma ve nem alma
Yeniden ısıtma.
Yaz kliması uygulaması
Kış kliması uygulaması
Soğutma prosesinin Psikometrik diyagramda incelenmesi
Nem alma işleminin Psikometrik diyagramda incelenmesi
Isıtıma işleminin Psikometrik diyagramda incelenmesi
Teknik Veriler Buharlı nemlendirici
Güç tüketimi: 4kW
Buhar kapasitesi: üç aşamada değiştirilebilir 5,5 kg / h,
Depo hacmi:20 lt Fan
Güç tüketimi: 180W
Max. debi: 800m ³ / h
Hızı: 500 ... 1150 dev/dk
dp max: 420Pa
Hava ön ısıtma: 2 kW, iki aşamalı Hava son ısıtıcı: 1kW, iki aşamalı Hava soğutucu evaporatör : 2kW Kompresör ve kondanser
Güç tüketimi: 5/25 ° C 968W
Soğutma kapasitesi: 5/25 de 2,3 kW ° C
5 Ölçüm aralıkları
Fark basınç (hava akımı): 0 ... 100Pa
Sıcaklık: 5x 0 .. .50 ° C, 4x-100 ... 200 ° C
Nem: 5x 0 ... 100%
Basınç (soğutucu): 2x 0 ... 16 bar
Debi metre (soğutucu): 8 ... 102 L / h
DAQ kart ile bilgisayar ortamına taşınan tüm veriler özel yazılım vasıtasıyla sayısal veya grafiksel olarak analiz edilmektedir. Elde edilen tüm debi, basınç, enerji, nem ve sıcaklık bilgileriyle farklı grafikler elde edilebilmektedir.
Veri toplama kartı teknik özellikler
11 adet dijital çıkış 7 adet dijital giriş
10 adet analog giriş (4-20mA)
Çalışma frekansı 20Mhz
besleme gerilimi 24 volt DC
2 adet 5 V DC çıkış
RS 232 veya Usb 2.0 bilgisayar haberleşme portu
8 adet gnd çıkışı
Çıkışlar 24 volt, giriş +5 olarak ayarlanmıştır.
Giriş sayısı analog girişler dijitale çevrilerek artırılabilir özelliktedir.
Çıkışlar 500 mili ampere kadar desteklenmektedir.
Reset butonu ile programı resetleme işlemi
6 Scada Ekranı
Windows tabanlı SCADA yazılımı(Soft trainer)
♦ Veri Günlüğü
♦ Sinyal Analizi
Süreç kontrol
Gerçek Zamanlı Ekran
Tablo halinde Sonuçlar
Deney Sonuçlarının Grafikleri
Grafik simülasyon
Güvenlik
Soğutma sisteminde alçak yüksek kombine otomatiği
Buhar ünitesinde PID sıcaklık kontrolü ve su seviye şalteri ve solenoid kontrolü Tüm ısıtıcılarda PID kontrolör
Sistemin çalıştırılması için gerekli enerji beslemesi Elektrik tüketimi: 10 kW
Besleme gerilimi:380-415 VAC/3-faz /50Hz Su: 20lt depo
Boyutlar
Uzunluk: 1.250 m Genişlik: 0.415 m Yükseklik: 1.160 m
7 Kago Boyutu ve Ağırlık
UxGxY 1300 x 500 x 1200 mm Toplam Ağırlık: yaklaşık 160 kg Teslimat Kapsamı
1 adet Teori özeti ve deneysel prosedür 1 adet Deney föyü
1 adet kullanım kılavuzu
Cihaz imalat, işçilik ve montaj hatalarına karşı 2 (iki) yıl garantilidir.
Cihaz ücreti karşılığı 10 yıl yedek parça temin garantilidir.
Firmamız sürekli gelişim politikası doğrultusunda, kendi takdirine bağlı olarak ve önceden haber vermeksizin teknik ve fiziki özelliklerde değişiklik yapma hakkını saklı tutar.
