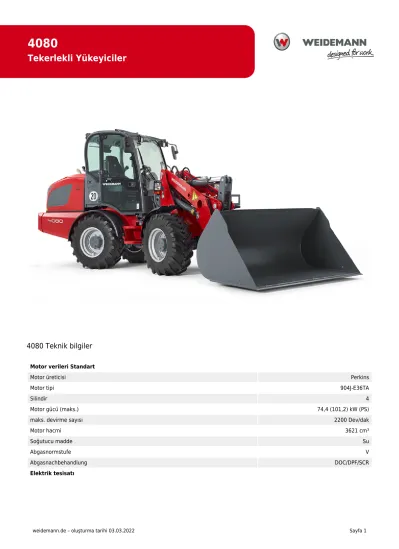

Tekerlekli Yükeyiciler

(1)

4080 Teknik bilgiler

Motor verileri Standart

Motor üreticisi Perkins

Motor tipi 904J-E36TA

Silindir 4

Motor gücü (maks.) 74,4 (101,2) kW (PS)

maks. devirme sayısı 2200 Dev/dak

Motor hacmi 3621 cm³

Soğutucu madde Su

Abgasnormstufe V

Abgasnachbehandlung DOC/DPF/SCR

Elektrik tesisatı

4080

Tekerlekli Yükeyiciler

(2)

weidemann.de – oluşturma tarihi 03.03.2022 Sayfa 2

İşletme gerilimi 12 V

Akü 135 Ah

Dinamo 85 A

Ağırlık

Çalışma ağırlığı (standart) 5.900 kg

Kepçeyle devirme yükü - makine düz 3.674 kg

Kepçeyle devirme yükü - makine bükülmüş 3.031 kg

Palet çatalıyla devirme yükü - makine düz 3.344 kg

Palet çatalıyla devirme yükü - makine bükülmüş 2.791 kg

Araç veriler

Eksen PA 1422

Sürücü mahalli Kabin

Yürüme hızı (opsiyon) 0- 20 (30, 40) km/saat

Sürüş kademeleri 2

Yakıt deposunun içeriği 105 l

Hidrolik yağ deposunun içeriği 95 l

Hidrolik tesisat

Sürüş hidroliğinin çalışma basıncı 455 bar

Çalışma hidroliğinin basma kapasitesi (opsiyon) 100 (115-150) l/dak

Çalışma hidroliği/işletme basıncı 210 bar

Tahrik

Tahrik türü Hidrostatik

Sürüş tahriki Kardan mili

Gürültü göstergesi

Ortalanmış ses seviye göstergesi LwA 100 dB(A)

Garanti ses seviye göstergesi LwA 103 dB(A)

Belirtilen ses seviye göstergesi LpA 74 dB(A)

ISO 14397 uyarınca devrilme yükü hesabı (yatay kaldırma iskelesi) DPF = Dizel partikül ﬁltresi

DOC = Dizel oksidasyon katalizatörü SCR = Seçici katalitik indirgeme

Titreşimler (ağırlıklandırılmış etkin değer)

El kol titreşimleri: El kol titreşimleri, 2,5 m / sn²’den fazla değildir.

Tüm vücut titreşimleri: Bu makine, EN ISO 7096:2000 şartlarını sağlayan bir sürücü koltuğuyla donatılmıştır.

Yükleyicinin amacına uygun olan kullanımı sırasında, tüm vücut titreşimleri 0,5 m/sn²’nin altında kalan bir değerle kısa süreli azami bir değer arasında oynar.

ISO/TR 25398:2006 numaralı yönergeye göre titreşim hesaplanmasında, tabloda verilmiş olan değerlerin kullanılması tavsiye edilir. Burada gerçek kullanım koşulları da dikkate alınmalıdır.

(3)

Teleskopik yükleyiciler de tekerlekli yükleyiciler gibi çalışma ağırlıklarına göre tasnif edilmelidir.

Ortalama Standart sapma (s) Yükleyici türü Tipik işletim koşulları 1,4*a_w,eqx 1,4*a_w,eqy a_w,eqz 1,4*s_x 1,4*s_y s_z

[m/sn²] [m/sn²] [m/sn²] [m/sn²] [m/sn²] [m/sn²]

Kompakt tekerlekli yükleyici (çalışma ağırlığı

< 4.500 kg)

Load & carry (yükleme ve taşıma işleri)

0,94 0,86 0,65 0,27 0,29 0,13

Tekerlekli yükleyici (çalışma ağırlığı

> 4.500 kg)

Load & carry (yükleme ve taşıma

işleri) 0,84 0,81 0,52 0,23 0,2 0,14

Kazıda kullanım (zor çalışma

koşulları) 1,27 0,97 0,81 0,47 0,31 0,47

Aktarma sürüşü 0,76 0,91 0,49 0,33 0,35 0,17

V-işletimi 0,99 0,84 0,54 0,29 0,32 0,14

(4)

4080

Tekerlekli Yükeyiciler

4080 Boyutlar

A Toplam uzunluk 6.127 mm

B Toplam uzunluk (kepçesiz) 4.886 mm

C Kepçe dönme noktası (eksenin ortasına kadar) 990 mm

D Dingil aralığı 2.151 mm

E Gövde çıkıntısı 1.676 mm

F Kabinle birlikte yükseklik 2.679 mm

H Oturma yüksekliği 1.606 mm

J Toplam çalışma yüksekliği 4.413 mm

K Kepçe dönme noktası (maks. vuruş yüksekliği) 3.671 mm

L Yazla yükleme yüksekliği 3.310 mm

M Boşaltma yüksekliği 2.743 mm

N Menzil (M için) 1.064 mm

O Sıyırma derinliği 143 mm

P Toplam genişlik 1.750 mm

Q İz genişliği 1.422 mm

S Yerden yükseklik 360 mm

T Radyus (maks. dış) 4.172 mm

(5)

U Radyus (dış kenarda) 3.683 mm

V İç yarı çap 1.951 mm

W Belden kırma açısı 42 °

X Geri yuvarlanma açısı (maks. vuruş yüksekliğinde) 38 °

Y Devirme açısı (maks.) 28 °

Z Geri yuvarlanma açısı (zeminde) 44 °

(6)

4080

4080 Standart komponentler

Motor

Perkins 904J-E36TA (74,4 kW / 101,2 PS), Stage V Tahrik

Planet ekseni PA1422

Hidrostatik dört çeker tahriki, joystick ile seçilebilir seyir istikameti Çalışma freni: Diskli fren (tespit freni ile kombine)

4 tekerleği de etkileyen tahrik, merkezi çalışma ve tespit freni

Ön ve arka eksende elektrikli-hidrolik olarak çalıştırılabilen %100 diferansiyel kilidi 12.5-20 MPT ET0 lastikler

Kumanda

Hidrolik belden kırma direksiyon, 12° sarkma açısı Hidrolik

3. Joystick’le elektrikli, orantılı, paralel ön kumanda devresi, çift tutucu dâhil Hidrolik yağ soğutucusu

Kaldırma silindiri için yüzme konumu

Jog Dial kumanda elemanı üzerinden yağ miktarı ayarı Operatör platformu

Isıtıcılı ve havalandırmalı konforlu kabin, ROPS / FOPS kontrollü Yandan devrilebilir operatör platformu

Konforlu koltuk ile tam yaylı emniyet kemeri, ağırlık, sırt ve uzunlamasına ayarı

Diferansiyel kilidi için seyir istikameti şalteri ve entegre tuşu bulunan hidrolik ön kumandalı joystick Ayarlanabilir direksiyon (eğim), sağ dirseklik

Kinematik Z kinematiği Diğerleri

Çalışma farları (2 önde, 2 arkada) StVZO uyarınca aydınlatma sistemi Çalışma saati göstergesi

Akü devre kesici Yakıt göstergesi

Montaj takımları için hidrolik hızlı değiştirme adaptörü Kepçe durumu göstergesi

(7)

4080

4080 Opsiyonlar

Motor El gazı

Motor ön ısıtması (soğutma suyu), hidrolik yağı ön ısıtması 230 V Operatör platformu

Klima sistemi

Hava süspansiyonlu, konforlu koltuk Koltuk ısıtıcısı

Radyo

Kabin prizi 230 V

Ön cam için koruyucu ızgara

Şişe tutuculu yerleştirme kutusu (sürücü koltuğunun sol yanında) Aydınlatma

LED çalışma farları (2 önde, 2 arkada) MEGA çalışma farları (2 önde, 2 arkada) Tepe lambası

Tahrik

30 km/saate hız artışı 40 km/saate hız artışı

Elle inçleme (yavaş seyir tertibatı) Hidrolik

Basınçsız geri gidiş (önde/arkada)

3. Flow Sharing kumanda devresi (100 l/dk.) 3. Flow Sharing kumanda devresi (115 l/dk.) 4. Flow Sharing kumanda devresi (100 l/dk.) 4. Flow Sharing kumanda devresi (115 l/dk.)

High Flow Load-Sensing - Çift etkili güç hidroliği (150 l/dk.) 3. Kumanda devresi elektrikli orantılı seri

4. Kumanda devresi ayrıca elektrikli orantılı paralel

Değiştirme valﬁ üzerinde çift etkili arka hidrolik bağlantı (l/dk., 3. kumanda devresi gibi) Arkadaki hidrolik bağlantı (63 l/dk.) çift etkili (2 kavrama) ile ayrı kumanda valﬁ

Arkada 2 hidrolik bağlantı (63 l/dk.) çift etkili (4 kavrama) ile ayrı kumanda valﬁ Elektrik bağlantıları

Ön priz, 3 kutuplu (çift işlev)

Önden takma takımları aydınlatması için priz önde, 7 kutuplu Arkaya montaj takımlarının 3 kutuplu prizi

Arkaya montaj takımlarının 7 kutuplu prizi Diğerleri

Geri gidiş ikaz mekanizması

Uyarı üçgeni ve ilk yardım kutusu ile kombine çanta Takım çantası

Takım seti

Merkezi yağlama sistemi (tam otomatik)

(8)

weidemann.de – oluşturma tarihi 03.03.2022 Sayfa 8 Özel cila

El kolu yağ presi

Yük sallanma amortisörü

İndirme freni valﬁ (kaldırma ve devirme silindiri kopma emniyeti) Çalıştırma engeli (kodlu kontak anahtarı üzerinden kullanım) Kardan mili koruması

Biyohidrolik yağı (HLP Synt46) Yangın söndürme aleti 2 kg

2 açma/kapama devresi ayırma şalteri (şebeke ağı ve jeneratör ayırma) İşaret yuvası

Kara yollarında sürüş için TÜV raporu (araç belgelerine ek) Otomatik römork kavraması

“Takmalı” römork kavraması

Römork kavramasıyla kendiliğinden giden iş makinesi olarak ruhsat Lastik su dolumu

Not: Ürünlerin temininin ülkeden ülkeye değişebileceğini dikkate alınız. Bu bilgi / ürünlerin ülkenizde temin edilemez olması mümkündür. Motor gücü ile ilgili ayrıntılı bilgileri lütfen kullanma kılavuzundan okuyun; gücün gerçek çıkışı, çalışma koşullarına bağlı olarak değişiklik gösterebilir. Değişiklik ve hatalar saklıdır. Resimler benzerdir.
