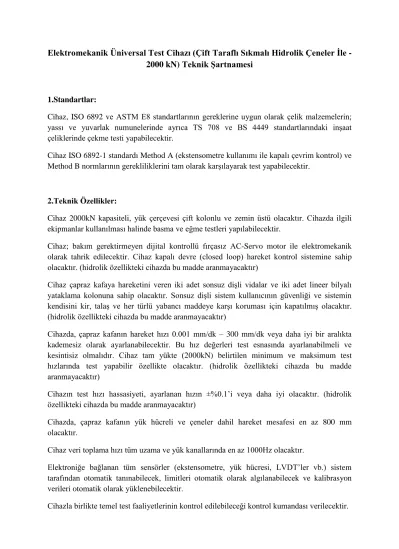

Elektromekanik Üniversal Test Cihazı (Çift Taraflı Sıkmalı Hidrolik Çeneler İle - 2000 kN) Teknik Şartnamesi

1.Standartlar:

Cihaz, ISO 6892 ve ASTM E8 standartlarının gereklerine uygun olarak çelik malzemelerin;

yassı ve yuvarlak numunelerinde ayrıca TS 708 ve BS 4449 standartlarındaki inşaat çeliklerinde çekme testi yapabilecektir.

Cihaz ISO 6892-1 standardı Method A (ekstensometre kullanımı ile kapalı çevrim kontrol) ve Method B normlarının gerekliliklerini tam olarak karşılayarak test yapabilecektir.

2.Teknik Özellikler:

Cihaz 2000kN kapasiteli, yük çerçevesi çift kolonlu ve zemin üstü olacaktır. Cihazda ilgili ekipmanlar kullanılması halinde basma ve eğme testleri yapılabilecektir.

Cihaz; bakım gerektirmeyen dijital kontrollü fırçasız AC-Servo motor ile elektromekanik olarak tahrik edilecektir. Cihaz kapalı devre (closed loop) hareket kontrol sistemine sahip olacaktır. (hidrolik özellikteki cihazda bu madde aranmayacaktır)

Cihaz çapraz kafaya hareketini veren iki adet sonsuz dişli vidalar ve iki adet lineer bilyalı yataklama kolonuna sahip olacaktır. Sonsuz dişli sistem kullanıcının güvenliği ve sistemin kendisini kir, talaş ve her türlü yabancı maddeye karşı koruması için kapatılmış olacaktır.

(hidrolik özellikteki cihazda bu madde aranmayacaktır)

Cihazda, çapraz kafanın hareket hızı 0.001 mm/dk – 300 mm/dk veya daha iyi bir aralıkta kademesiz olarak ayarlanabilecektir. Bu hız değerleri test esnasında ayarlanabilmeli ve kesintisiz olmalıdır. Cihaz tam yükte (2000kN) belirtilen minimum ve maksimum test hızlarında test yapabilir özellikte olacaktır. (hidrolik özellikteki cihazda bu madde aranmayacaktır)

Cihazın test hızı hassasiyeti, ayarlanan hızın ±%0.1’i veya daha iyi olacaktır. (hidrolik özellikteki cihazda bu madde aranmayacaktır)

Cihazda, çapraz kafanın yük hücreli ve çeneler dahil hareket mesafesi en az 800 mm olacaktır.

Cihaz veri toplama hızı tüm uzama ve yük kanallarında en az 1000Hz olacaktır.

Elektroniğe bağlanan tüm sensörler (ekstensometre, yük hücresi, LVDT’ler vb.) sistem tarafından otomatik tanınabilecek, limitleri otomatik olarak algılanabilecek ve kalibrasyon verileri otomatik olarak yüklenebilecektir.

Cihazla birlikte temel test faaliyetlerinin kontrol edilebileceği kontrol kumandası verilecektir.

(2)

Cihaz ile birlikte verilecek yük hücresi cihaz kapasitesinin 1/100'ünden itibaren ISO 7500-1 standardına göre Class 0.5 kalibrasyona sahip olacaktır.

Cihazla birlikte verilen yük hücreleri aşırı yükleme korumalı olmalı ve aşırı yükleme anında sistemi otomatik olarak durduracak sinyali üretebilir özellikte olacaktır.

Cihaz ile birlikte başlangıç boyu en az 10…300 mm arası ayarlanabilen, en az 100 mm ölçme boyuna sahip tam otomatik metal ekstensometresi verilecektir. Ekstensometrenin ölçüm hassasiyeti ISO 9513 standardına göre Class 0,5 olacak ve kalibrasyon şartlarını sağlayacaktır.

Verilecek ekstensometre; ölçüm boyunu motorlu olarak otomatik olarak ayarlayabilecek, test başlangıcında çatalları otomatik olarak numune üzerine kapanarak kopma anına kadar numune üzerinde kalabilecek ve test sonunda çatalları otomatik olarak açılabilir özellikte olacaktır.

Verilecek ekstensometre elastik modül ve akma bölgelerinin hassas şekilde hesaplanabilmesi için, ekstensometrenin test başlangıcında cihazın ilk hareketinden etkilenmemesi ve sabit kalmasını sağlayan bağlantı sistemine sahip olacaktır.

Cihaz, test kontrolü sağlayacak yazılımı içeren bilgisayar (min. 2 Ghz işlemci, 4 GB Ram, 500 GB HDD, lisanlı MS işletim sistemi ve MS Office, 22” lcd monitör, klavye, mouse) ile birlikte teslim edilecektir.

Cihazın CE sertifikası olacaktır ve Türkiye’de mevcut bulunan elektrik şebekesine uygun olarak çalışacaktır.

3.Numune Tutucu Çeneler:

Cihaz ile birlikte en az 2000kN kapasiteli sıkma basıncının çift taraflı olarak uygulandığı ve ayarlanabildiği paralel sıkmaya sahip hidrolik çeneler verilecektir.

Verilecek hidrolik çene malzeme yapısına bağlı olarak değiştirilebilen ağızlara sahip olacaktır.

Verilecek hidrolik çene ile en az 1…90 mm arasında kalınlıklarda yassı numuneleri (sıcak, soğuk, teneke, galvaniz sac, takım, zırh, paslanmaz alaşım, yüksek alaşım, döküm (yüksek karbonlu) ve tel/yay çelikleri) tutmak ve çekme testi yapmak mümkün olacaktır.

Verilecek hidrolik çene ile en az 6...90 mm çapa kadar yuvarlak numuneleri (inşaat çeliği, filmaşin, takım, zırh, paslanmaz alaşım, yüksek alaşım, döküm (yüksek karbonlu) ve tel/yay çelikleri) tutmak ve çekme testi yapmak mümkün olacaktır.

(3)

4.Test Yazılımı:

Cihaz ile birlikte çekme, basma, eğme, çevrimli yükleme (Cyclic) testleri gibi statik testleri yapmaya ve sonuçlarını almaya olanak sağlayan, raporlama ve grafik özelliği olan tam paket test yazılımı verilmelidir. Verilecek yazılım standart ayırt etmeksizin cihaz yeteneklerinin (Kapasite, gövde boyutları, test ekipmanları, test hızları vb.) elverdiği tüm koşullara uygun yukarıda tanımlanan yöntemlere göre testler yapmaya imkan tanıyacak özellikte olacaktır.

Verilecek yazılım her türlü malzeme yapısına ve farklı standartlara sınırsız sayıda test parametresi oluşturmaya, kaydetmeye ve kullanmaya imkan tanıyacaktır. Test yazılımı içerisinde yapılan tüm testlerin sonuçları saklanabilecek, daha sonrasında bu testler üzerine yeni testlere devam etme imkanı olacaktır. Test sonrasında malzemenin grafiği üzerinde o grafiği oluşturan tüm noktalarda gezinerek uzama ve kuvvet değerlerini incelemek ve bu noktalardan herhangi birini test sonucu olarak atayabilmek mümkün olacaktır.

Yazılımda test sırasında istenilen en az iki farklı bölgede iki farklı hız değişimi tanımlanabilir olacaktır. Yazılımlarda kullanıcı veri toplama hızını belirleyebilecektir.

Yazılımların hassas numunelerin testine başlamadan çeneye montajı esnasında oluşan kontrolsüz yüklerin, numunede eğilme ve hasara sebep olmaması için, cihaz numune üzerinde oluşacak yükleri engelleyecek gerekli çapraz kafa hareketini otomatik yapabilir özellikte olacaktır.

Cihazla birlikte verilen tüm yazılımlar başka bilgisayarlara da yüklenebilmelidir. Yazılım güncellemeleri ücretsiz sağlanacaktır. Cihaz yazılımı işverenin kuracağı ağ sistemine entegre edilebilir özellikte olacaktır.

5.Diğer İstekler:

Cihazla birlikte tüm aksamın kullanımı ve periyodik bakımıyla ilgili gerekli özel takım ve aparatalar verilecektir.

Cihazın kullanım-test kılavuzu ve modele ait kurulum yazılımı cihaz ile birlikte verilecektir.

Cihazın bakımı, basit onarımı ve işletilmesi için gerekli tüm dokümanlar sistemle birlikte verilecektir.

Cihaz ve yapılacak testler için gerekli tüm dokümantasyon ISO 17025 - Deney ve Kalibrasyon Laboratuvarlarının Yeterliliği İçin Genel Şartlarına uygun olarak Türkçe ve İngilizce olarak yüklenici firma tarafından sağlanacaktır.

6.Termin ve Teslimat:

Cihaz teslimatı Sözleşmenin imzalanmasını takip eden …... gün arasında yüklenici firma tarafından gerçekleştirilecektir. Geç teslimat yapılması halinde gecikme cezası uygulanacaktır.

(4)

7.Kurulum:

Cihaz, her türlü iklim şartlarına karşı zarar görmeyecek şekilde ambalajlanmış olacaktır.

Yükleme, taşıma, indirme ve kurulum sırasında oluşabilecek muhtemel darbelere karşı mukavemet sağlayabilecek kapalı sandık içerisinde teslim edilecektir. Cihazın teslim yeri İTÜ Maslak Kampüsü olacaktır.

Cihazın, İTÜ Maslak Kampüsü içerisinde belirlenen alana kurulumuyla ilgili yapılması gereken tüm işlemler, işverenin bilgisi ve onayı dahilinde yüklenici firma tarafından yapılacaktır.

Cihaz kurulumu, teslimatın ardından en çok 10 iş günü içerisinde üretici firma tarafından yetkilendirilmiş personel tarafından yapılacaktır.

8.Kalibrasyon:

Cihaz’a ait yük hücreleri (çekme ve basma yönünde), kurulumundan sonra en çok 10 iş günü içerisinde ISO 7500-1 standardına göre, yüklenici firma tarafından; akredite bir kuruluşa (yüklenici firmanın kalibrasyon konusunda akreditasyonu varsa yetkili personel tarafından kalibrasyon yapılabilecektir) yerinde kalibre ettirilecektir. Extensonmetre kalibrasyonu ise ISO 9513 standardına göre yapılacaktır.

Cihaz tüm fonksiyonlarını yerine getirecek şekilde montajlı, çalışır ve kalibrasyonu yapılmış halde teslim edilecektir.

Cihazın 1. yıl bakımı ve kalibrasyonu yüklenici firma tarafından ücretsiz olarak yapılacaktır.

9.Eğitim:

Yüklenici firmanın, üretici firma tarafından yetkilendirilmiş (cihazla ilgili eğitim ve bakım sertifikasına sahip), eğitim ve bakım hizmetlerini verebilecek yetkili servis personeli olacaktır. Yetkili servis personeli, cihaz kullanıcısına gerekli tüm donanımsal ve yazılımsal eğitimleri ve bakım uygulamalarını verebilir nitelikte olacaktır.

Cihazın kullanımı ve bakımı için gerekli eğitimler, cihaz kurulumu ve kalibrasyonundan sonra işverenin kararı doğrultusunda en çok 15 gün süre ile cihazın başında yapılacaktır. Eğitim alan personellere kullanıcı sertifikası verilecektir. İşveren, yüklenici eğiticilerini yetersiz gördüğü takdirde, eğiticiler yüklenici tarafından değiştirilecek; eğitim, üretici firma yetkili personeli tarafından verilecektir.

(5)

10.Kontrol:

Cihaz şartnamedeki ve ilgili standartlardaki şartlara göre kontrol edilecektir. Kontrol işlemi;

cihazın kurulumu, kalibrasyonu ve personel eğitimlerinin verilmesinin ardından yapılacaktır.

Şartların karşılanmaması durumunda cihaz reddedilecektir. Yüklenici firmanın talep etmesi ve işverenin uygun görmesi durumunda şartların karşılanması için 20 iş günü süre verilebilecektir.

Cihaz test kontrolü için en az 20 adet farklı çap ve kalınlıklarda, mukavemet değerleri belirlenmiş yuvarlak ve yassı test numuneleri yüklenici firma tarafından verilecektir.

11.Garanti:

Cihazın bütünü, fabrikasyon hatası, kalitesiz malzeme kullanımı, işçilik kusurları, vb.

sebebiyle kurulum öncesinde, kurulum esnasında ve/veya kurulum sonrasında oluşabilecek her türlü olumsuzluklara karşı 2 (iki) yıl süre ile garantili olacaktır. Cihazın garanti süresi, kurulum ve kalibrasyon işlemlerinin ardından gerekli eğitimlerin ilgili personellere verilmesiyle başlayacaktır.

Garanti süresince arıza halinde takip eden 3 iş günü içinde gerekli müdahale yapılacaktır.

Yedek parça gerektirmeyen tamir işlemleri en çok 2 iş günü içerisinde çözülecektir.

Cihazın garanti kapsamında dahili veya harici herhangi bir arıza sonucunda değiştirilmesi gerektiği tespit edilen parçaları en çok 30 iş günü içerisinde temin edilmelidir. 35. iş gününe kadar arıza giderilmelidir. Yüklenici firmanın karşılaşması muhtemel sorunlar için sunacağı mücbir sebepler işveren tarafından değerlendirilerek uygun bulunması halinde tamir işlemleri için cezasız ek süre verilecektir.

Cihazın arızalı kaldığı tüm süreler garanti süresine ilave edilecektir.

Garanti süresini takiben, yüklenici firma en az 8 yıl süre ile ücreti mukabili servis ve yedek parça hizmetlerini sağlayacaktır.

12.Teklif Aşaması:

İhaleye katılacak firmalar şartnamede yer alan cihaz teknik özelliklerini, önerdikleri cihaza ait kataloglar veya teknik özellik dokümanları üzerinden belgeleyeceklerdir. İşveren tarafından yapılacak araştırma ve değerlendirmelerde şartların karşılanmadığının tespit edilmesi durumunda, verilen teklif geçersiz sayılacaktır.

Cihaz teklifi elektromekanik ve/veya hidrolik tip olarak ayrı ayrı yapılacaktır. İşveren elektromekanik veya hidrolik tip cihazdan birini seçecektir. Seçilecek cihaza ait fiyatlarıyla birlikte listelenmiş ilave ekipmanlar tercih edilmesi durumunda, işveren tarafından cihaza, ilave ekipman fiyatları ilave edilerek sipariş verilecektir.

(6)

İhaleyi kazanan firma ihale aşamasında sunduğu cihaz ve ekipmanlardan daha düşük özellikte ürün teslim etmeyecek ve teknik şartname gereklerini karşılayacaktır.

13.İlave Ekipmanlar:

Ekstonsometre dahil; 30 kN eşdeğer özellikte çekme cihazı (0 - 18 mm yassı, 5 - 18 mm yuvarlak numune çekmeye uygun çeneler, yay teli (1500-3000 MPa) çekmeye uygun min. 60 HRC sertlikte numune tutucu çeneler) ilave ekipman olarak teklif edilecektir.

Manuel tip ekstensometre ilave ekipman olarak teklif edilecektir.

Cihaza ait yedek parçalar fiyatlarıyla birlikte listelenerek ayrı ayrı ilave ekipman olarak teklif edilecektir.
