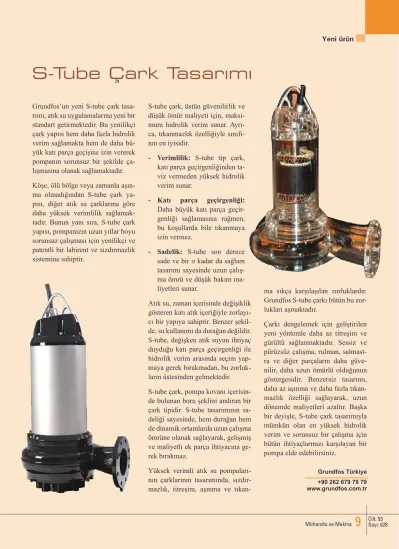

S-tube çark, üstün güvenilirlik ve düşük ömür maliyeti için, maksi-mum hidrolik verim sunar. Ayrı-ca, tıkanmazlık özelliğiyle sınıfı-nın en iyisidir.
- Verimlilik: S-tube tip çark,
katı parça geçirgenliğinden ta-viz vermeden yüksek hidrolik verim sunar.
- Katı parça geçirgenliği:
Daha büyük katı parça geçir-genliği sağlamasına rağmen, bu koşullarda bile tıkanmaya izin vermez.
- Sadelik: S-tube son derece
sade ve bir o kadar da sağlam tasarımı sayesinde uzun çalış-ma ömrü ve düşük bakım çalış- ma-liyetleri sunar.
Atık su, zaman içerisinde değişiklik gösteren katı atık içeriğiyle zorlayı-cı bir yapıya sahiptir. Benzer şekil-de, su kullanımı da durağan değildir. S-tube, değişken atık suyun ihtiyaç duyduğu katı parça geçirgenliği ile hidrolik verim arasında seçim yap-maya gerek bırakmadan, bu zorluk-ların üstesinden gelmektedir. S-tube çark, pompa kovanı içerisin-de bulunan boru şeklini andıran bir çark tipidir. S-tube tasarımının sa-deliği sayesinde, hem durağan hem de dinamik ortamlarda uzun çalışma ömrüne olanak sağlayarak, gelişmiş ve maliyetli ek parça ihtiyacına ge-rek bırakmaz.
Yüksek verimli atık su pompaları-nın çarklarıpompaları-nın tasarımında, sızdır-mazlık, titreşim, aşınma ve
tıkan-S-Tube Çark Tasarımı
Grundfos’un yeni S-tube çark tasa-rımı, atık su uygulamalarına yeni bir standart getirmektedir. Bu yenilikçi çark yapısı hem daha fazla hidrolik verim sağlamakta hem de daha bü-yük katı parça geçişine izin vererek pompanın sorunsuz bir şekilde ça-lışmasına olanak sağlamaktadır. Köşe, ölü bölge veya zamanla aşın-ma olaşın-madığından S-tube çark ya-pısı, diğer atık su çarklarına göre daha yüksek verimlilik sağlamak-tadır. Bunun yanı sıra, S-tube çark yapısı, pompanızın uzun yıllar boyu sorunsuz çalışması için yenilikçi ve patentli bir labirent ve sızdırmazlık sistemine sahiptir.
ma sıkça karşılaşılan zorluklardır. Grundfos S-tube çarkı bütün bu zor-lukları aşmaktadır.
Çarkı dengelemek için geliştirilen yeni yöntemle daha az titreşim ve gürültü sağlanmaktadır. Sessiz ve pürüzsüz çalışma, rulman, salmast-ra ve diğer parçaların daha güve-nilir, daha uzun ömürlü olduğunun göstergesidir. Benzersiz tasarımı, daha az aşınma ve daha fazla tıkan-mazlık özelliği sağlayarak, uzun dönemde maliyetleri azaltır. Başka bir deyişle, S-tube çark tasarımıyla mümkün olan en yüksek hidrolik verim ve sorunsuz bir çalışma için bütün ihtiyaçlarınızı karşılayan bir pompa elde edebilirsiniz.
Grundfos Türkiye +90 262 679 79 79 www.grundfos.com.tr
Cilt: 53
Sayı: 628
10
Mühendis ve MakinaWAF Hassas Su Tutucu
Basınçlı hava, birçok işletmede kullanılan bir enerji çeşididir. Gü-nümüzdeki önemi ise, gelişen tek-nolojiyle birlikte daha da artmıştır. Pnömatik elemanlar basınçlı havayı tüketerek çalışmaktadırlar.
Nasıl ki elektrik enerjisi işletme içinde her yana dağıtılmış bir ya-pıya sahipse, günümüzde Basınç-lı hava da aynı şekilde işletmenin değişik noktalarına iletilmekte ve oralardaki pnömatik ekipmanlarda tüketilmektedirler. İşte bu noktada iki önemli konu açığa çıkmaktadır: Basınçlı hava hatlarında gezen ha-vanın kalitesi (su ve partikül mikta-rı) ve basınçlı hava tüketimi.
Basınçlı hava hatlarında meydana gelebilecek nem, hatlarda ve pnö-matik ekipmanlarda pas ve tortuların oluşmasına sebep olur. Pas ve tortu
partikülleri tıkanıklıklara sebep ola-cağı gibi, pnömatik ekipmanların da arızalanmasına yol açmaktadır.
Basınçlı Hava Hatlarında Su Olu-şumu
Serbest atmosfer havasının
taşıya-0 10 20 30 40 50 60 0 10 20 30 40 50 Mutl ak Nem ( g r/m ³) Sıcaklık ( ºC ) %100 RH %50 RH %25 RH
Cilt: 53 Sayı: 628 Mühendis ve Makina
11
bildiği su mik-tarına “mutlak nem - (gr/m³)” denir. Hava içerisindeki su miktarının taşıyabileceği maksimum su miktarına ora-nına “bağıl nem - (%RH)” denir. Bağıl nemin %100 olması durumunda hava, doyma noktasına ulaşır. Bu noktadan sonra hava, bünyesin-de suyu buhar olarak bulunduramaz. Bu noktaya “çiğlenmenoktası” denir.
Çiğ-lenme noktası, hava sıcaklığına göre farklılık göstermektedir.
Kompresörlerden elde edilen ba-sınçlı havada oluşan su, hava tank-larında sistemden atılır, tank çıkı-şındaki bağıl nem oranı %100’ dür. Bağıl nem oranı ise farklı tip kuru-tucularla daha düşük seviyelere in-dirilir.
Mevsimsel hava sıcaklıklarındaki değişim ya da hava hattının geçmiş olduğu ortamlardaki sıcaklık fark-ları her ne kadar kurutucu bağlan-sa da sistemde su oluşumuna sebep olacaktır.
Sistemin Çalışması:
WAF - Hassas su tutucu sisteminde; basınçlı hava, kapak (1) kısmından içeri girdikten sonra, difüzör (2) kısmına ulaşarak düzensiz bir şekilde, filtre yatağında (3) bulunan, filtre elemanına (4) çarpar. Bu çarpma sonucu sıvı olarak ayrışan su, damlalar halinde otomatik tahliye (6) bölümüne akar. Otomatik tahliyedeki şamandıra sistemi sayesinde sıvı miktarı şamandırayı açma seviyesine ulaştığında birikinti basınçlı hava ile itilerek tahliye olur. İçinden nemi alınmış hava gövde üzerindeki diğer hattan sisteme gönderilir.
Hassas olarak korunmaya ihtiyaç duyulan sistemlerde, basınçlı havadaki suyu %99,99 oranında tahliye edebilen “WAF - Hassas su tutucu” sistemi kullanılmaktadır.
ht
bülten 03
WF 38 WF 12 WF 34 WF 01 Max Debi (Nl/dak.) 1300 2000 3000 5000 Basınç Düşümü (bar) 0.2
Çalışma Basıncı (bar) 3 ~ 9.8 Su Tutma (%) % 99.99 Birikinti Tahliye Otomatik
Bağlantı Ölçüsü G 3/8” G1/2” G 3/4” G 1” Birikinti Çıkışı G 1/8”
Ağırlık (kg) 1,85 2,85 Ölçü (mm) Ø90×362 Ø106×433
Hassas olarak korunmaya ihtiyaç
duyulan sistemlerde, basınçlı havadaki
suyu %99,99 oranında tahliye edebilen
“WAF - Hassas su tutucu” sistemi
kullanılmaktadır.
WAF - water free
hassas su tutucu
kilde, filtre yatağında (3) bulunan, filtre elemanına (4) çarpar. Bu çarp-ma sonucu sıvı olarak ayrışan su, damlalar halinde otomatik tahliye (6) bölümüne akar. Otomatik tahli-yedeki şamandıra sistemi sayesinde sıvı miktarı, şamandırayı açma sevi-yesine ulaştığında birikinti basınçlı havayla tahliye olur. İçinden nemi alınmış hava gövde üzerindeki di-ğer hattan sisteme gönderilir.
Hid-Tek Makina Ltd. Şti. +90 224 443 16 20 www.hid-tek.com.tr
Pnömatik ekipmanlar bulunduran CNC sistemleri, hassas pnömatik devre elemanlarının (oransal re-gülatör, gripper sistemleri, vakum üreteçleri) bulunduğu makineler, basınçlı havayla yapılan kurutma, temizleme işlemleri ve basınçlı hava kullanılarak yapılan boya sis-temlerinde, hatta su oluşumu isten-memektedir.
Hidtek firmasının sunmuş olduğu “WINMAN - WAF – Water Free,” Hassas olarak korunmaya ihtiyaç duyulan sistemlerde, basınçlı hava-daki suyu %99,99 oranında tahliye eder.
Sistemin Çalışması
Basınçlı hava kapak (1) kısmından içeri girdikten sonra, difüzör (2) kısmına ulaşarak düzensiz bir
şe-Drain Hattı Hava Tankı Nem WAF Hassas Su Tutucu Sistem Kompresör
