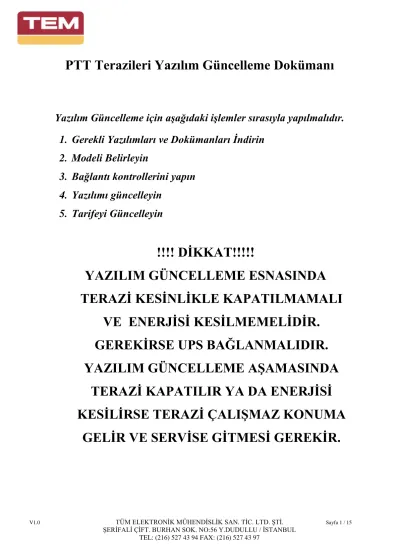

PTT Terazileri Yazılım Güncelleme Dokümanı
Yazılım Güncelleme için aşağıdaki işlemler sırasıyla yapılmalıdır.
1. Gerekli Yazılımları ve Dokümanları İndirin 2. Modeli Belirleyin
3. Bağlantı kontrollerini yapın 4. Yazılımı güncelleyin
5. Tarifeyi Güncelleyin
!!!! DĠKKAT!!!!!
YAZILIM GÜNCELLEME ESNASINDA TERAZĠ KESĠNLĠKLE KAPATILMAMALI
VE ENERJĠSĠ KESĠLMEMELĠDĠR.
GEREKĠRSE UPS BAĞLANMALIDIR.
YAZILIM GÜNCELLEME AġAMASINDA
TERAZĠ KAPATILIR YA DA ENERJĠSĠ
KESĠLĠRSE TERAZĠ ÇALIġMAZ KONUMA
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 2 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
1. BaĢlangıç Kontrolleri
Yazılımların Ġndirilmesi : Yüklenecek yeni terazi yazılımı, yeni ücret tarifesi ve yardım dosyaları http://www.temterazi.com/ptt/ adresi altından indirilmelidir. Bu adreste bulunan
“Güncel PTT tarifesi ve Yazılımı” adlı dosyayı indirip bilgisayarınızın masaüstüne kaydedin.
Sıkıştırılmış dosyayı bilgisayarınızın masaüstüne açın.
Model Kontrolü : Yazılım güncellemeye başlamadan önce terazinin modelinin belirlenmiş olması gerekir. Teraziye yanlış yazılım yüklenir ise terazi doğru çalışmaz duruma geleceğinden başlamadan önce terazi modeli mutlaka belirlenmelidir. Terazi modelinin belirlenmesi ile ilgili ayrıntılar için bölüm 4 ' e bakınız.
Bağlantı kontrolleri : Yazılım güncellemeye başlamadan önce terazi ve bilgisayar bağlantısının yapılmış ve çalışıyor olduğundan emin olun. Bağlantı ayrıntıları için bölüm 3 e bakınız.
2. Yazılım Güncelleme
Bütün bağlantılar yapılmış ve terazi çalışıyor durumda ise yazılım güncelleme yapılabilir.
Yazılım güncelleme programını C:\Program Files\TEM\SETUP\YazilimGuncelleyici dosyası altından çalıştırın
Öncelikle “EgeLed_PTT_YazilimGuncelleyici.exe” programını çalıştırın. Program açıldığında resimdeki gibi görülecektir.
Sol üst köşedeki Seri Port yazısına tıklayarak seri portu COM9 olarak seçin.
(Terazinin hangi seri porta bağlı olduğunu öğrenmek için bölüm 3 bağlantı ayarlarına bakın. )
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 4 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
Program dosyası yazısına tıklayarak yüklenecek program dosyasını seçin.
(Yüklenecek program terazinin modeline göre farklılık gösterir, hangi modele hangi programın yükleneceğini öğrenmek için bölüm 4 e bakın .)
Seçenekleri tıklayarak ayarların aşağıdaki resimdeki gibi olmasını sağlayın.
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 6 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
Programlama yazısına tıklayın. Ayarları resimdeki gibi yaparak Devam Et butonuna tıklayın.
Yazılım Güncelleme Programı aşağıdaki gibi olacak ve terazi ekranında “SET PC”
yazısı çıkacaktır.
Program dosyası yükleniyor yazısı çıktıktan sonra yazılım güncelleme yaklaşık olarak 1-2 dk. Sürecektir.
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 8 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
Yazılım güncelleme bittiğinde yazılım güncelleme programı aşağıdaki gibi görülür ve terazi kapanıp tekrar açılır.
3. Bağlantı Ayrıntıları :
Yazılım güncelleme programında seri portu doğru seçebilmek için terazinin bilgisayarın hangi portuna bağlı olduğunu belirlemek gerekir. Portu öğrenmek için aşağıdaki adımları izleyin.
Masaüstündeki Bilgisayarım simgesini sağ tuşla tıklayıp daha sonra “Yönet” yazısını tıklayın.
Bilgisayar yönetimi açıldığında sol taraftaki listeden aygıt yöneticisini tıklayın.
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 10 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
Sağ taraftaki listeden “Bağlantı Noktaları ( COM ve LPT)” yi tıklayın. Açılan listede
“TUSB3410 Device” yazan port COM9 olacaktır.
4. Terazi modelinin belirlenmesi :
Yazılım güncellemesi yapılacak dört temel model bulunmaktadır. Bu modeller sırası ile ; PTT terazisi Eski tuştakımlı
PTT terazisi Yeni tuştakımlı KOTS Eski tuştakımlı KOTS Yeni tuştakımlı
KOTS ( Eski ve Yeni tuĢtakımlı ) : Çift platformlu olan ve ikinci platformu 150 kg olan model.
PTT terazisi ( Eski ve Yeni tuĢtakımlı ) : İkinci platform bağlanamayan 15kg lik Terazi . Terazi tuş takımında Turuncu 8 nolu tuş üzerinde “ÜCRETİ ALICIDAN” yazıyor ise o teraziye eski kodlu yazılım yüklenmelidir.
08-93xxx , 08-94xxx , 09-94xxx seri no ile başlayan teraziler Eski Tuş takımlı PTT terazileridir ve bu terazilere “PTT-eski-313010-20.mot” dosyası
yüklenmelidir
10-95xxx seri no ile başlayan teraziler Yeni Tuş takımlı PTT terazileridir ve bu terazilere “PTT-yeni-313010-32.mot” dosyası yüklenmelidir.
08-92xxx, 09-92xxx seri no ile başlayan teraziler Eski Tuş takımlı KOTS terazileridir ve bu terazilere “KOTS-eski-313011-15.mot” dosyası yüklenmelidir
10-97xxx seri no ile başlayan teraziler Yeni Tuş takımlı KOTS terazileridir ve bu terazilere “KOTS-yeni-313011-33.mot” dosyası yüklenmelidir.
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 12 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
ESKĠ ve YENĠ TUġ TAKIMININ AYIRT EDĠLMESĠ
PTT terazisi Eski TuĢtakımlı : Eski tuş takımlı terazi üzerinde Turuncu 8 numarada
“Ücreti Alıcıdan” tuşu bulunmaktadır.
Bu durumda teraziye eski kodlu yazılım yüklenmelidir.
Eski tuş takımlı KOTS modelinde de turuncu 8 numarada “Ücreti Alıcıdan” tuşu bulunmaktadır. Bu durumda KOTS terazisine eski kodlu yazılım yüklenmelidir.
PTT terazisi Yeni TuĢtakımlı : Yeni tuş takımlı terazi üzerinde Turuncu 8 numarada
“Alıcıya Teslim” tuşu bulunmaktadır.
Bu durumda teraziye yeni kodlu yazılım yüklenmelidir.
Eski tuş takımlı KOTS modelinde de turuncu 8 numarada “Ücreti Alıcıdan” tuşu bulunmaktadır. Bu durumda KOTS terazisine eski kodlu yazılım yüklenmelidir.
V1.0 TÜM ELEKTRONİK MÜHENDİSLİK SAN. TİC. LTD. ŞTİ. Sayfa 14 / 15 ŞERİFALİ ÇİFT. BURHAN SOK. NO:56 Y.DUDULLU / İSTANBUL
TEL: (216) 527 43 94 FAX: (216) 527 43 97
5. Fiyat Güncelleme :
Yazılım başarılı bir şekilde güncellendikten sonra Terazi içindeki tarife de güncellenmelidir.
Tarife güncelleme işlemi TEM Terazi firmasına ait PTT_Demo.exe programı ile yapılabilir.
Önce teraziyi açın, ardından C:\Program Files\TEM\SETUP\PttDemo içindeki PTT_Demo.exe programını çalıştırın. Program açıldıktan sonra aşağıdaki gibi görülür ve COM Port ayarlarını yapın. (Örnekte com port COM9 olarak görülmektedir. Bilgisayarınızda doğru COM Port un ne olduğunu bilmiyorsanız öğrenmek için bölüm 3 e bakınız. )
Program açılıp COM Port ayarları yapıldıktan sonra Bağlan düğmesine tıklayın. Terazi açılmış ve program ile haberleşiyor konumda olmalıdır. Bu durumda iken “Ücret Tablosu Güncelle” düğmesine tıklayın. Açılan pencerede Tarife dosyasını seçin.
Sonra Aç düğmesine tıklayın terazi ekranında yazısı çıkacaktır.
Tarife güncelleme bittiğinde bilgisayar ekranında aşağıdaki bilgi çıkar ve terazi kendiliğinden kapanıp açılır.
