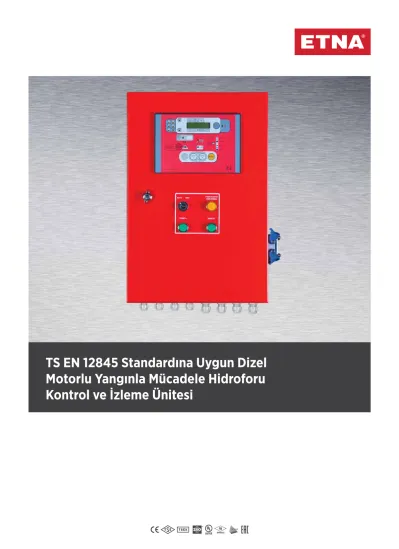

TS EN 12845 Standardına Uygun Dizel
Motorlu Yangınla Mücadele Hidroforu
Kontrol ve İzleme Ünitesi
Şekil 1. EN 12845 Dizel Motor Kontrol Paneli - Dıştan Görünüm
Elektronik Kontrol Panel Ekranı
Pano Kapı Kilidi
Kontrol Düğmeleri
Uzaktan Haberleşme Bağlantısı
1. Ürün Bilgileri
ETNA-Dizel motor kontrol ünitesi, EN12845 standardına uygun olmasının yanında, elektriksel komponentlerle desteklenmiş elektronik kartı sayesinde, LCD ekran üzerinden haberleşme ve alarm gösterimi sağlayan, dahili 3A'lik redresörleriyle de şarj imkanı sunan bir kontrol panelidir.
Şekil 2. EN 12845 Dizel Motor Kontrol Paneli - İçten Görünüm
Kontrol Düğmeleri Kontrol Panosu
Sigortalar Durdurma Rölesi
Marş Röleleri
Akü Şarj Redresörleri
Pako Şalter Terminal Bağlantıları
2. Boyutlar
600 mm
200 mm
400 mm
3. Teknik Özellikler
• Epoksi kaplı DKP çelik gövde
• 2 adet akü, 12 VDC ve 24 VDC güç kaynağı voltajı
• Güç Kaynağı Voltajı 8/32 VDC Çalışma Frekansı 50/60 Hz
• Motor OFF (Kapalı) konumda sistem yükü 70 mA, 12 V ; 40 mA, 24 V
• Maksimum yük 130 mA, 12 V ; 70 mA, 24 V
• 4 Haneli Saat Ekranı
• Takometre 4000 dev./dk. ± 15 dev./dk.
• Akü şarj redresörleri voltmetresi 38 V ± %5
• Akü şarj redresörleri ampermetresi 99 A ± %5
• Yakıt seviyesi sensör hassasiyeti %2
• Yağ basınç sensörü hassasiyeti %2
• Su sıcaklığı sensörü hassasiyeti %2
• Manuel Başlatma / Durdurma Düğmesi
• MODBUS Seri iletişim (9600 Baud, 8 bit veri , 1 bit durdurma, ÇİFT parite)
• Toplam Saat Ölçer (Pompa Çalışma Toplam Süresi)
• Kısmi Saat Ölçer (Son çalıştırma saat ve dakikası)
• Schneider Elektromekanik Komponentler
3.1 Uzaktan İzlenebilir İlave Fonksiyonlar
ÖNLENDİ OTOMATİK DEVRE DIŞIMOD
• Otomatik başlatma devre dışı
• Başlatma hatası
• Pompa devrede
• Kontrol paneli hatası; (minimum yakıt seviyesi hariç) motor alarmları, kontrol panelinin güç beslemesi,haberleşme kablosunun takılı olmaması,redresör hatası, atık sigorta (akü şarj sigortaları; CHARGER BATTERY FAULT / REDRESÖR HATASI VE INEFFICIENT BATTERY / YETERSİZ AKÜ olarak sinyal verir. )
• Minimum yakıt seviyesi.
Şekil 3. Kontrol Paneli Düğmeleri ve Göstergeleri
*BAŞVURULACAK PARAGRAF NUMARASI (EN12845 YÖNETMELİĞİ) 10.9.7.1*
10.7.5.1*
10.6.2.4*
BAŞLAT
A
BAŞLAT
B RESET
DUR
AKÜ ŞARJINI
KAPATIN ARIZA
ARIZA YÜK
AKÜ ŞARJ YÜK
REDRESÖRÜ
A A=
A
B A=
V= V=
RPM h
B
YANGINDA KAPATMAYIN
LAMBA YANARSA MANUEL BAŞLATMA TESTDÜĞMESİNİ ÇALIŞTIRIN
MANUAL +A- +B-
BAŞLATMA HATASI ALARMI
YETERSİZ YAĞ BASINCI YÜZÜNDEN ALARM
AŞIRI SICAKLIK YÜZÜNDEN ALARM ALARM NEDENİ:
• KAYIŞ KOPMASI
• AKÜ ŞARJ ARIZASI
YAĞ VEYA SU ISITICISI ÇALIŞMIYOR MANEUL BAŞLATMA İÇİN UYARI LAMBASI VE DÜĞMESİNİ TEST EDİN
OTOMATİK MOD ÖNLENDİ
MOTOR POMPA ÜNİTESİ DURDURMA DÜĞMESİ
MOTOR POMPASI ÇALIŞIYOR
BESLEME TANKI ŞAMANDIRA BAŞLATMA İSTEĞİ
AKÜ A VE B (DAİMA ETKİN) İLE MANUEL MOTOR POMPASI BAŞLATMA
YETERSİZ AKÜ ALARMI A&B DÜŞÜK YAKIT SEVİYESİ
YÜZÜNDEN ALARM
AKÜ ŞARJ REDRESÖRÜ AMPERMETRE A ve B
AKÜ ŞARJ REDRESÖRÜ VOLTMETRE A ve B
SAAT ÖLÇER TAKOMETRE
• ARAÇLARI GÖRMEK İÇİN KISACA BASIN
• LED TESTİ VE SESLİ UYARIYI KONTROL ETMEK İÇİN BASILI TUTUN
KÜMÜLATİF ARIZA
YAKIT SEVİYE GÖSTERGESİ
AKÜ ŞARJ REDRESÖRLERİNDE ŞEBEKE ELEKTRİĞİ YOK ALARM AKÜ ŞARJI SIRASINDA AKÜ ŞARJ REDRESÖRÜ İLE TANIMLI ARIZA
AKÜ ŞARJ REDRESÖRÜ ÇALIŞIYOR
ANORMALLİKLERİ GİDERİR
10.9.9*
10.9.11*
SERVİSE ALINAN MAKİNEYE YERİNDE TEST
BASINÇ ANAHTARI BAŞLATMA (ÇAĞRI) İSTEĞİ
10.9.7.4*
