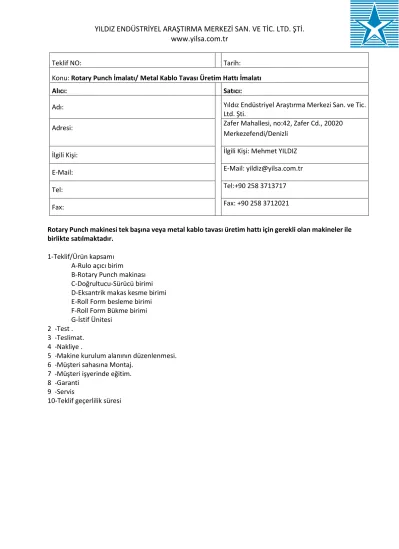

Teklif NO: Tarih:
Konu: Rotary Punch İmalatı/ Metal Kablo Tavası Üretim Hattı İmalatı
Alıcı: Satıcı:
Adı: Yıldız Endüstriyel Araştırma Merkezi San. ve Tic.
Ltd. Şti.
Adresi: Zafer Mahallesi, no:42, Zafer Cd., 20020
Merkezefendi/Denizli
İlgili Kişi: İlgili Kişi: Mehmet YILDIZ
E-Mail: E-Mail: yildiz@yilsa.com.tr
Tel: Tel:+90 258 3713717
Fax: Fax: +90 258 3712021
Rotary Punch makinesi tek başına veya metal kablo tavası üretim hattı için gerekli olan makineler ile birlikte satılmaktadır.
1-Teklif/Ürün kapsamı A-Rulo açıcı birim B-Rotary Punch makinası C-Doğrultucu-Sürücü birimi D-Eksantrik makas kesme birimi E-Roll Form besleme birimi F-Roll Form Bükme birimi G-İstif Ünitesi
2 -Test . 3 -Teslimat.
4 -Nakliye .
5 -Makine kurulum alanının düzenlenmesi.
6 -Müşteri sahasına Montaj.
7 -Müşteri işyerinde eğitim.
8 -Garanti 9 -Servis
10-Teklif geçerlilik süresi
A-Rulo açıcı birim
Max. Rulo Ağırlığı 5000kg
Max. Rulo Eni 810 mm
Max. Rulo Dış Çapı 1400 mm Min/Max Rulo İç Çapı 470-530 mm Min/Max Bant Kalınlığı 0,2-3 mm
Motor 3 kW
Rulo Tutma Sistemi İçten Sıkmalı Kol Açma Kapama Sistemi Hidrolik
Max Sürme Hızı 25 m/dk
Hız Kontrol (İnventör) Var Pnomatik Baskı Kolu Makaralı Var
B-Rotary Punch makinası
Makine Boyutu 2,00 * 2,50 * 1,50 m’dir.
Delinebilecek sac genişliği 10-81 cm
Üretim hızı 1-24 m/dak
Delinebilecek sac kalınlığı 1-1.5 mm
Motor ve kontrol ünitesi 15 kW*2 ad. Siemens motor ve hız kontrol ünitesi
Kesici kalıplar 2379 Böhler marka 59±2 HRC sertliğinde
Kalıp bileme aparatı VAR
Kumanda ekranı-konsolu VAR
Uzaktan arıza tespiti VAR
Makinamız;
- Sessiz çalışarak çevreyi rahatsız etmez. Boyutları küçüktür. Çok katlı binaların ara katlarında bile kullanılabilir.
- Kesici zımbalar ve dişi kalıplar modüler olup biri diğerinin yerine kullanılabilmektedir. Yenisi ile değiştirilebilmektedir. Tambur üzerindeki bir sıra kesici zımba ve dişi kalıpların tamamı yedek olarak verilecektir.
- Rotary Punc Set-Up süresi aşağıda açıklandığı gibidir. Bir adet zımbanın sökme süresi 25 sn. ve takma Süresi 25 saniyedir. H:5 ve H:10 cm yükseklikteki standart ve ağır hizmet kanallar için Set-Up süresi yoktur. H:4 ve H:6 standart ve Ağır hizmet kanallar için bir alt genişlikten bir üst genişliğe Set-Up süresi 1*18 zımba sökme, 1*18 zımba takma süresidir. Yaklaşık 15 dakikadır.
- Doğrultucu sürme hızı, Makas kesme hızı ve Delinen saçın yığılma mesafesi göz önüne alınarak, otomatik olarak artıp azalmaktadır. Yani Makine hızı artırıldıkça otomatik olarak saç boy kesme hızı da ona bağlı olarak artmakta ve azalmaktadır.
Kalıp bileme Aparatı: Zamanla körelen zımbalar ve dişi kalıpların Makine üzerine takılan bir aparatla taşlanması için kullanılmaktadır. Erkek zımbalar 0,25 mm (normal aşınma) aralıklarla bilenmektedir.
Zımbaların bilenebilme mesafesi 4 milimetredir. Bu; erkek ve dişilerinizi 16 kez bileyebileceğiniz anlamına gelmektedir.
Bir sıra delinmiş sac görünüşü
C-Doğrultucu-Sürücü birimi
Max. Rulo Eni 810 mm
Min./Max. Rulo iç çapı 470 - 530 mm
Min./Max. Bant kalınlığı 0,5 – 2,5 mm
Malzeme Kesiti Max. 810 x 1,8mm=1458 mm2
Doğrultucu Merdane Adedi x Ø 7 x 60 mm
Çekici Merdane Adedi x Ø 2x 60 mm
Sürücü Merdane Adedi x Ø 7 x 80 mm
Max. Sürme Hızı 24 m/dk.
D-Eksantrik makas kesme birimi
Kesme boyu: 1250 mm
Kesme kapasitesi (≤450 N/mm): 2.5 mm Dakikada kesme sayısı: 80 adet/dk.
Arka dayama açıklığı: 580 mm Motor gücü: 3 kW
Motor devri: 1400 RPM Giriş voltajı: 380V
E- Roll Form besleme birimi
Konveyör uzunluğu 3 mt
Paralellik ve Stok genişliği elle ayarlanabilir 1,00 kW motor gücü
F-Roll Form Bükme birimi
Giriş Ünitesi
Sacın rollform hattına eksenel girişini sağlar.
Alt-Üst makaralar SAE 4140 malzeme olup 50-55 Hrc sertlik değerinde olacaktır.
Yan Kılavuz makaraları sert krom kaplı mil üzerinde sağ ve sol taraf ayrı ayrı ayarlanabilir şekilde imal edilecektir.
Rollforming
Rollform 18 İstasyon olarak imal edilecektir.
Rollform ana gövdesi iki tarafı lineer kızaklar üzerinde hareketli şekilde imal edilecektir.
Rollform Ana Gövdesi
Elektrik Kablo Kanalı için Genişlik: 100 – 600 mm Elektrik Kablo Kanalı için Yükseklik: 40 – 100 mm Sac Kalınlığı: 0.8 – 2 mm.
Tahrik sistemi, istasyon dişlileri ve güç aktarma dişlileri ile sağlanacaktır.
Ünite tahrik motoru 22 KW hız kontrollü olacaktır.
Rollform ünitesinde A büküm kablo kanalı imalatı yapılacaktır.
Sac verme işlemi operatör ile gerçekleştirilecektir.
Otomasyon Ünitesi
Güç ünitesi için ayrı panel olacaktır.
Otomasyon panosunda kullanılan tüm ekipmanlar belirtilen ürünlerden seçilecektir. (Siemens, Omron, LG, Schneider)
TEKNİK ÖZELLİKLER
Toplam güç yaklaşık 22 KW (Tüm sistem) Ana Motor Dönme Hızı 1500 dev / dk Makine Hızı max. 25-30 m/dk. olacaktır.
Elektrik Kablo Kanal Profili
Büküm iş akışı
G-İstif Ünitesi
İstif ünitesi boy kesilmiş ürünün toplanacağı kısımdır. Profil karkas üzerine yerleştirilen tahriksiz rulo ve yataklardan oluşacaktır. Bitmiş ürün bu bölümden operatör yardımıyla alınacaktır.
2-Test
Müşteri ve/veya temsilcilerinin gözetiminde YILDIZ ENDÜSTRİYEL Fabrikasında, Ürünün, sözleşme gereği anlaşılan tüm işleri yapıp yapmadığı kontrol edilir. W=60 cm H:10 cm boyutlarında büküm iş akışında gösterilen saçın delinmiş şekilde teslimi ve istenirse test rulosunun tamamının işlenmesi ile test süreci başarı ile tamamlanmış olur
3-Teslim
Siparişin kabul tarihinden itibaren 10 aydır. Sözleşme ile belirtilen gerekli testleri geçen ürün müşteriye teslim edilir. Teslim tarihi, Ürünün sorumluluğunun müşteriye devredildiği anlamına gelir ve bu tarihe bağlanmış ödeme vb. koşulların başlangıcı sayılır. Aynı zamanda bu tarih Ürün fatura edilme tarihi olarak kabul edilir. Teslim Kabulü şartı test sürecinin başarı ile tamamlanmasıdır.
4-Nakliye
Müşteriye aittir. Sözleşme konusu ürün Yıldız endüstriyel fabrikasında paketlenmiş olarak teslim edilir.
5-Makine Kurulum alanı düzenlemesi
Alıcı Firmaya aittir. Kurulum alanının, makinanın kurulumu için uygun hale getirilmesi alıcı
sorumluluğundadır. Gerekli elektrik ve hava vb. ihtiyaçların kurulum alanında temin edilmesi alıcı sorumluluğundadır.
6-Müşteri sahasına montaj
Ürünün tamamının sahaya montajı, çalışır şekilde teslimi ve anlaşılmış tüm testlerinin müşteri sahasında yapılması satıcı firma personeli tarafından ücretsiz yapılacaktır. Satıcı saha montaj personeli adedi satıcı firma tarafından belirlenir. Bu test ve montaj işlemlerinin yapılması için gerekli alet ve edevatların temini satıcı firmaya aittir. Ürünün çalışır şekilde alıcı sahasında teslimi garanti süresinin başlangıcı olarak kabul edilir. Montaj için gerekli vinç, forklift vb. taşıma ve kaldırma araçları alıcı tarafından temin edilir. Deneme Üretiminde kullanılacak test rulosunu temin etmek alıcıya aittir.
7- Müşteri İşyerinde Eğitim
Müşterinin belirleyeceği 1-4 kişi 1 hafta süre ile eğitilir. Eğitimin 3 günü Yıldız endüstriyel firması tarafından karşılanır. Kalan diğer süre eğitmen kişi başı 200 Tl /gündür
8-Garanti: Müşteri hataları dışında Mekanik aksamın garanti süresi 1 yıldır. Garanti süresi, ürünün alıcı sahasında çalışır şekilde tesliminde başlar. Rotary Punch erkek ve dişi kesici kalıplar garanti dışıdır fakat sözleşmeye göre belirlenen ısıl işlem ve malzeme sertifikaları sunlucaktır.
9-Servis: Garanti Süresi içinde yapılan servis bedelleri işçilik ve malzeme olarak müşteri hataları dışında ücretsizdir.
10-Teklif geçerlilik süresi: 30 gün
