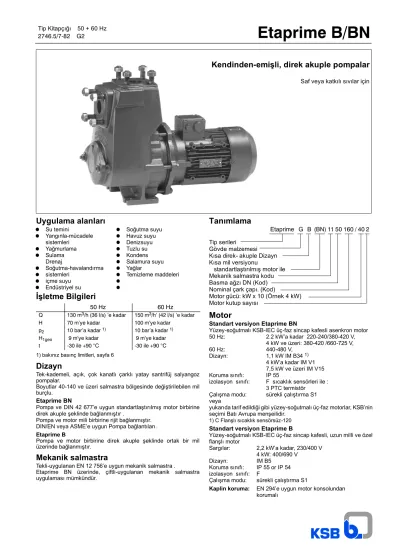

Kendinden-emişli, direk akuple pompalar
Saf veya katkılı sıvılar için
Uygulama alanları
Su temini Soğutma suyu
Yangınla-mücadele Havuz suyu
sistemleri Denizsuyu
Yağmurlama Tuzlu su
Sulama Kondens
Drenaj Salamura suyu
Soğutma-havalandırma Yağlar
sistemleri Temizleme maddeleri
içme suyu Endüstriyel su
İşletme Bilgileri
50 Hz 60 Hz
Q 130 m3/h (36 l/s) ’e kadar 150 m3/h’ (42 l/s) ’e kadar
H 70 m’ye kadar 100 m’ye kadar
p2 10 bar’a kadar1) 10 bar’a kadar1)
H1geo 9 m’ye kadar 9 m’ye kadar
t -30 ile +90 °C -30 ile +90 °C
1) bakınız basınç limitleri, sayfa 6
Dizayn
Tek-kademeli, açık, çok kanatlı çarklı yatay santrifüj salyangoz pompalar.
Boyutlar 40-140 ve üzeri salmastra bölgesinde değiştirilebilen mil burçlu.
Etaprime BN
Pompa ve DIN 42 677’e uygun standartlaştırılmış motor birbirine direk akuple şeklinde bağlanmıştır .
Pompa ve motor mili birbirine rijit bağlanmıştır.
DIN/EN veya ASME’e uygun Pompa bağlantıları.
Etaprime B
Pompa ve motor birbirine direk akuple şeklinde ortak bir mil üzerinde bağlanmıştır.
Mekanik salmastra
Tekli-uygulanan EN 12 756’e uygun mekanik salmastra .
Etaprime BN üzerinde, çiftli-uygulanan mekanik salmastra uygulaması mümkündür.
Tanımlama
Tip serileri Gövde malzemesi Kısa direk- akuple Dizayn Kısa mil versiyonu
standartlaştırılmış motor ile Mekanik salmastra kodu Basma ağzı DN (Kod) Nominal çark çapı. (Kod)
Motor gücü: kW x 10 (Örnek 4 kW) Motor kutup sayısı
Etaprime G B (BN) 11 50 160 / 40 2
Motor
Standart versiyon Etaprime BN
Yüzey-soğutmalı KSB-IEC üç-faz sincap kafesli asenkron motor 50 Hz: 2.2 kW’a kadar 220-240/380-420 V,
4 kW ve üzeri: 380-420 /660-725 V,
60 Hz: 440-480 V,
Dizayn: 1,1 kW IM B34
1)4 kW’a kadar IM V1 7,5 kW ve üzeri IM V15 Koruma sınıfı: IP 55
izolasyon sınıfı: F sıcaklık sensörleri ile : 3 PTC termistör
Çalışma modu: sürekli çalıştırma S1 veya
yukarıda tarif edildiği gibi yüzey-soğutmalı üç-faz motorlar, KSB’nin seçimi Batı Avrupa menşeilidir.
1) C Flanşlı sıcaklık sensörsüz-120
Standart versiyon Etaprime B
Yüzey-soğutmalı KSB-IEC üç-faz sincap kafesli, uzun milli ve özel flanşlı motor
Sargılar: 2,2 kW’a kadar, 230/400 V 4 kW: 400/690 V
Dizayn: IM B5
Koruma sınıfı: IP 55 or IP 54 izolasyon sınıfı: F
Çalışma modu: sürekli çalıştırma S1
Kaplin koruma:
EN 294’e uygun motor konsolundan
korumalı
EP1450.01
5 US.gpm 10 20 30 40 50 100 200 300 400
4 5 IM.gpm 10 20 30 40 50 100 200 300
0.3 0.4 0.5 1 l/s 2 3 4 5 10 20
1 Q[m /h]3 2 3 4 5 10 20 30 40 50 100
4 5 10 20 30 40 50
ft 1
2 3 4 5 10 20 25
[m]H
100--240.1 L/BN
80--190 L/BN 80--170 L/BN
65--150 L/BN/B 50--160 L/BN/B
50--130 L/BN/B 40--140 L/BN/B
40--110 L/BN 32--120 L/BN
25--100 L/BN
80--200 L/BN 65--180 L/BN
1) 1)
1) 1)
1) 1)
1)
1) 1)
1) lieferbar auch in Chrom-Nickel-Molybdänstahlguss 1) Egalement disponible en acier moulé au CrNiMo
1) Suministrable también en Acero moldeado al Cr-Ni-Mo 1) Ook leverbaar in chroom-nikkel-molybdeenstaal
1) Disponibile anche come fusione di acciaio al cromo-nichel-molibdeno
1) also available in cast CrNiMo steel 1) CrNiMo paslanmaz çelik döküm olarak
da mevcuttur
5 US.gpm 10 20 30 40 50 100 200 300 400 500
4 5 IM.gpm 10 20 30 40 50 100 200 300 400 500
10 20 30 40 50 100 200
ft 3
4 5 10 20 30 40 50 90
[m]H
100--240.1 L/BN 80--200 L/BN
80--170 L/BN 65--180 L/BN
32--120 L/BN
25--100 L/BN
80--190 L/BN 65--150 L/BN/B
50--160 L/BN/B 40--140 L/BN/B
40--110 L/BN
50--130 L/BN/B 1)
1) 1)
1) 1)
1)
1)
1) 1)
n = 1450 1/dak
n = 2900 1/dak
EP1750.01
5 US.gpm 10 20 30 40 50 100 200 300 400 500
4 5 IM.gpm 10 20 30 40 50 100 200 300 400
0.3 0.4 0.5 1 l/s 2 3 4 5 10 20 30
1 Q[m /h]3 2 3 4 5 10 20 30 40 50 100 120
4 5 10 20 30 40 50 100
ft 1
2 3 4 5 10 20 30 35
[m]H
100--240.1 L/BN 80--200 L/BN
80--190 L/BN 80--170 L/BN 65--180 L/BN
65--150 L/BN/B 50--160 L/BN/B
50--130 L/BN/B 40--140 L/BN/B
40--110 L/BN 32--120 L/BN
25--100 L/BN
1) 1)
1)
1) 1)
1) 1) 1)
1)
1) lieferbar auch in Chrom-Nickel-Molybdänstahlguss 1) Egalement disponible en acier moulé au CrNiMo
1) Suministrable también en Acero moldeado al Cr-Ni-Mo 1) Ook leverbaar in chroom-nikkel-molybdeenstaal
1) Disponibile anche come fusione di acciaio al cromo-nichel-molibdeno
1) also available in cast CrNiMo steel 1) CrNiMo paslanmaz çelik döküm olarak
da mevcuttur
EP3500.01
5 US.gpm 10 20 30 40 50 100 200 300 400 500
4 5 IM.gpm 10 20 30 40 50 100 200 300 400 500
0.3 0.4 0.5 1 l/s 2 3 4 5 10 20 30 40 50
20 30 40 50 100 200
3
20 30 40 50 100 200 300
ft
5 10 20 30 40 50 100110
[m]H
100--240.1 L/BN 80--200 L/BN
80--190 L/BN 80--170 L/BN 65--180 L/BN
65--150 L/BN/B 50--130 L/BN/B
32--120 L/BN
25--100 L/BN
50--160 L/BN/B
Q[m /h] 2 3 4 5 10
1
1)
40--140 L/BN/B1)
1)
1)
1) 1)
1) 1)
1) lieferbar auch in Chrom-Nickel-Molybdänstahlguss 1) Egalement disponible en acier moulé au CrNiMo
1) Suministrable también en Acero moldeado al Cr-Ni-Mo 1) Ook leverbaar in chroom-nikkel-molybdeenstaal
1) Disponibile anche come fusione di acciaio al cromo-nichel-molibdeno 40--110 L/BN1)
1) also available in cast CrNiMo steel 1) CrNiMo paslanmaz çelik döküm olarak
da mevuttur
n = 1750 1/dak
n = 3500 1/dak
Pompa ünitesi gaz ve havanın içeriye nüfuz etmesine karşı dayanıklıdır.
Servis-kolaylığı, sağlam KSB IEC üç faz motor 9 m’ye kadar
kendinden-emişli dip klapesi gerektirmeyen mükemmel dizayn.
Pompa gövdesi sıvı ile doldurulduktan sonra kendinden-emişlidir.
Kolay temizlemek için
kontrol kapağı. Arkadan çekip-çıkarılan
dizayn: pompa
söküldüğünde gövde boru hattında kalabilir.
Güvenilir, bakım gerektir- meyen mekanik salmastra Milin aşınmasını
önleyen mil burcu
UG1026788:038/1 Çiftli-dizayn mekanik
salmastra zor uygulamalar için kullanılabilir
Ürün Avantajlarına Kısa bir Bakış
Etaprime BN
Tip serilerine Genel Bakış
Mevcut tip ve boyutlar Pompa
boyutu ETAPRIME L ETAPRIME BN ETAPRIME B
Mil GL CL GBN CBN GB
boyutu JL 1040 1.4408 JL 1040 1.4408 JL 1040
25-100 E / T o E / T o o o
32-120 17 E / T E / T E / T E / T o o
40-110 E / T E / T E / T E / T o o
40-140 E / T / B E / T / B E / T / B E / T / B E o 50-130
25 E / T / B E / T / B E / T / B E / T / B E o 50-160 25 E / T / B E / T / B E / T / B E / T / B E o 65-150 E / T / B E / T / B E / T / B E / T / B E o 65-180 E / T / B E / T / B E / T / B E / T / B o o 80-170 E / T / B E / T / B E / T / B E / T / B o o
80-190 35 E / T / B o E / T / B o o o
80-200 E / T / B E / T / B E / T / B E / T / B o o
100-240.1 E / T / B o E / T / B o o o
= mevcut boyut
o
= mevcut olmayan boyut
E = tekli-uygulanan mekanik salmastra (standart dizayn)
T = çiftli-uygulanan mekanik salmastra, TANDEM düzen uygulanabilir.
B = çiftli-uygulanan mekanik salmastra in BACK-to-BACK düzen uygulanabilir
Malzemeler
Tanımlama Etaprime GB, GBN Etaprime CB, CBN
Spiral gövde Gövde kapağı Mil
Çark
Yatak konsolu 2) Mil burcu1)
Dökme demir JL 10404)
Dökme demir JL 10404)
Temperlenmiş çelik C45+N3)
Dökme demir JL 10404)
Dökme demir JL 10404)
Krom nikel molibden çeliği 1.4571
Döküm krom nikel molibden çelği 1.4408 Döküm krom nikel molibden çeliği 1.4408 Krom nikel molibden çeliği 1.4571 Döküm krom nikel molibden çeliği 1.4408
Dökme demir5) JL 10404)
Krom nikel molibden çeliği 1.4571 1) mil boyutu 17 olanlarda yoktur
2) Etaprime B tiplerinde yoktur
3) Mil boyutu 17 için = Krom nikel molibden çeliği 1.4571 4) EN 1561 de = GJL-250
5) Mil boyutu 17 için = Krom nikel molibden çeliği 1.4408
Mil boyutu için / pompa boyutu kombinasyonu bakınız Tip serilerine Genel Bakış
Flanş Bağlantıları / Pompa Bağlantıları
Pompa Boyutu
Mil Standart Özel
boyutu bağlantı bağlantı
25-100 Dişli boru Dişli boru
32-120 17 Rp , ISO 7/1’a uygun NPT, ASME B1.20.1’e uygun
40-110 40-140 50-130
50-160 25 25
65-150 Flanş Flanş
65-180 EN 1092-2’e uygun, PN16, (JL 1040) ASME BE 16.1’e uygun Class 125
80-170 EN 1092-1’e uygun, PN16, (1.4408) (ZN 2606’e uygun)
80-190 35
80-200
100-240.1
2746:7/3
0,5 ile 1 m
Uyarı
Basınç limitleri
Pompa
boyutu Çıkış basıncı
p
21)(bar)
Test basıncı
2)
(bar)
Pompa
boyutu Çıkış basıncı
p
21)(bar)
Test basıncı
2)
(bar) 25-100
32-120 40-110 40-140 50-130 50-160
10,0 10,0 10,0 10,0 10,0 10,0
15,0 15,0 15,0 15,0 15,0 15,0
65-150 65-180 80-170 80-190 80-200 100-240.1
10,0 10,0 10,0 10,0 10,0 10,0
15,0 15,0 15,0 15,0 15,0 15,0
1) Giriş basıncı ile kapalı vana basıncı toplamı bu değerlerin üzerindeolmamalıdır.
2) Gövde parçaları sızdırmazlık için AN 1897/75 03’e göre, su ile yapılan dahili basınç testi ile kontrol edilir.
Emme süresi
emme hattının yatay 1 m uzunluğu ile ve emme hattı DN = pompa DN
ETAPRIME B / BN
Emme zamanı [ sn ] hız için n = 2900/3500 d/dak statik emme yüksekliğinde H
1geo... m B / BN
2 m 4 m 5 m 7 m 8 m
25-100 50 135 240 - -
32-120 30 90 120 255 360
40-110 60 135 180 300 360
40-140 30 80 100 210 300
50-130 50 120 150 245 300
50-160 30 60 90 180 240
65-150 60 150 180 300 360
65-180 30 50 80 150 210
80-170 50 120 180 300 360
80-190 50 65 90 150 180
80-200 30 60 80 195 180
100-240.1 30 50 60 90 -
Emme zamanı [ sn ] ETAPRIME hız için n = 1.450/1.750 d/dak
B / BN statik emme yüksekliğinde H
1geo... m
1 m 2 m 4 m 5 m 7 m 8 m
25-100 120 - - - - -
32-120 150 200 - - - -
40-110 140 - - - - -
40-140 120 240 - - - -
50-130 200 360 - - - -
50-160 180 320 - - - -
65-150 180 360 - - - -
65-180 160 180 360 - - -
80-170 150 240 420 - - -
80-190 120 160 300 - - -
80-200 80 120 240 300 - -
100-240.1 100 140 280 400 - -
Yukaridaki değerler 20 ° C. de su için oluşturulmuştur.
Gaz çıkaran veya köpüren sıvılarda, t pompa kendinden - emişli olmayacaktır. Bazı durumlarda, emme hattına bir çek valf monte edilebilir..
Elektrik bağlantı değerleri
Pompa
boyutu Motor IEC 50 60 50 Hz / 60 Hz
Kod boyut Hz Hz ~ 400 V
[kW] [kW] [A]
.../ 054 80 0,6 0,6 1,4
.../ 154 90L 1,5 1,7 3,4
.../ 224 100L 2,2 2,5 4,9
.../ 304 100L 3,0 3,4 6,3
.../ 404 112M 4,0 4,6 8,3
.../ 112 80 1,1 1,3 2,6
.../ 222 90L 2,2 2,5 4,6
Tümü .../ 302 100L 3,0 3,4 6,3
.../ 402 112M 4,0 4,6 8,3
.../ 552 132S 5,5 6,3 11,0
.../ 752 132S 7,5 8,6 14,6
.../ 1102 160M 11,0 1,.6 20,7
.../ 1502 160M 15,0 1,.3 28,0
.../ 1852 160L 18,5 21,3 33,0
.../ 2202 180M 22,0 24,5 40,0
.../ 3002 200L 30,0 34,5 54,0
1) Yukandaki akım değerleri sadece yönlendirme içindir. Gerçek akım değerleri için lütfen motor etiketine bakınız.
Dökmedemir/ Dökmedemir/ DökümCrNiMoçeliği/ DökümCrNiMoçeliği AQ1VGG2) U3U3VGG Q1Q1X4GG BQ1EGG2)
Basılan sıvılar Uygulama Limitleri Malze-
meler Mil
sızdırmazlığı Referans kodu Açıklamalar Gövde/
Çark Mekanik
salmastra Mekanik salmastra
G C 8 9 10 11
Su
Amonyak (salmiac) t ≤ 40 °C; conc. ≤ 10% X X GB11, GBN11
Tuzlu su t ≤ 25°C X X CB10, CBN10
Kondens2) t ≤ 90°C X X GB11, GBN11
Kondens, şartlandırılmamış t ≤ 90°C X X CBN11
Soğutma suyu (antifriz içermeyen)
1) t ≤ 60°C X X GB10,
GBN10 açık devre: CL10 gerektirir Soğutma suyu pH değeri ≥7.5
(antifriz içerir)1) 3) t ≥ -30°C
t ≤ 90°C p ≤10 bar X X GB11, GBN11 açık devre: CBN11 gerektirir
Baraj suyu1) t ≤ 60°C X X GB10,
GBN10
eğer katı partiküller içeriyorsa- KSB ile irtibat kurunuz
içme suyu1) t ≤ 60°C X X GB11, GBN11
Yangınla-mücadele suyu1) t ≤ 60°C X X GB10,
GBN10
Tam demineralize su t ≤ 90°C X X CBN11 ultra-saf su için gerekenler
sağlanamaz..
Boyler besleme suyu olarak tam
demineralize su2) t ≤ 90°C X X GB11,
GBN11
Kısmi demineralize su2) t ≤ 90°C X X GB11, GBN11
Saf su4) t ≤ 60°C X X GB11, GBN11
Deniz suyu t ≤ 25°C X X CBN10
Çok az kirlenmiş su1) t ≤ 60°C X X GB10,
GBN10
Yüzey suyu1) t ≤ 40°C X X GB8, GBN8 Basılacak sıvının analizi gereklidir
Yüzme-havuzu suyu1)
(taze su) t ≤ 60°C X X GB10,
GBN10 Ayrıca DIN 19 643’e uygun ihtiyaçlar için
Ham su1) t ≤ 60°C X X GB10,
GBN10
Atık su (endüstriyel) Basılacak sıvının analizi gereklidir
Soğutucular, soğutucu salamuralar
Soğutucu salamura, inorganik pH değeri > 7.5; kısıtlanmış
t ≥ -30°C t ≤ 25°C
X X GB11, GBN11
Antifrizli su,
pH deşeri ≥ 7.51) 3) t ≥-30°C;
t ≤ 90°C
X X GB11, GBN11
Yağlar/Emülsiyonlar
Delme/Öğütme emülsiyonu t ≤ 60°C X X GB9, GBN9
Yağ-su emülsiyonu t ≤ 60°C X X GB9, GBN9
Temizleme maddeleri
Şişe temizleme küllü suyu t ≤ 90°C X X GB10,
GBN10 Asitler
Asetik asit t ≤ 60 °C; conc. ≤ 5%
t ≤ 60 °C; conc. ≤ 10%
X X CBN11
1) Su analizinin sonuçları için genel kriterler : pH değeri ≥ 7;
Klorür (Cl) içeriği ≤ 150 mg/kg. Klorür (Cl2) ≤ 0.6 mg/kg.
Amonyak (NH3) ≤ 5mg/kg, Hidrojen Sülfat’tan arındırılmış (H2S); Burada sınırsız Cl içeriği gereklidir.
2) VdTÜV 1466’e uygun işlem ; ek gerekler: O2≤ 0.02 mg/l.
3) Etilen Glikol inhibitör esaslı Antifriz. içerik: 20 % ile 50 % (ör. Antifrogen N) 4) ultra -saf olmayan su! iletkenlik, 25°C: ≤ 800 μS/cm.
6 B Förderflüssigkeit-Entleerung / Casing drain / Vidange du liquide véhiculé /
Scarico del liquido convogliato / Vaciado del líquido de impulsión / aftap. pomphuis / Gövde drenaji
6 D Förderflüssigkeit-Auffüllen und Entlüften / Fluid handled-priming and venting / Remplissage et dégazage de liquide véhiculé / Riempimento e scarico del liquido convogliato / Llenado y desaireacción del líquido de impulsión / vul en ontluchting / Akışkan-hava tahliyesi
n=14501/dak n=17501/dak n=29001/dak n=35001/dak
Etaprime B 40-140/... - 65-150/...
motor boyutu 132 = 5.5 kWden itibaren motor ayağı ile
Etaprime B 6 B
1)6 D
1)40-140/...
50-130/...
50-160/...
65-150/...
Rc3
/
8 Rc1/
2 Rc1/
2 Rc1/
2Rc3
/
4 Rc3/
4 Rc3/
4 Rc3/
4 1) Rc = ISO 7/1Flanş boyutları mm
Flanş Çapı
bağlantı DN civata dairesi z d l1
40 110
Standart 50 125 4 40
Standart
EN 1092-1 65 145
4
M 16 40 EN 1092 1
EN 1092-2 80 160
8
M 16
100 180 8 4545
Ö l 40 98.6 UNC 1/2-13
Özel
ASME BE 16 1 50 120.7
4 40
ASME BE 16.1
Class 125 65 139.7 4
UNC 5/8-11 40 Class 125
(ZN 2606) 80 152.4 UNC 5/8-11
(ZN 2606)
100 190.5 8 45
EN 735’e uygun bağlantı boyutları toleransları mm
Etaprime B DN a b1 b2 b3 b5 d2 d3 h1 h2 h3 h4 i l1ca. m1 m2 m3 m4 n1 n2 n3 n4 s1 s2 40--140 / 054 X 40 115 128 115 57 -- 170 -- 112 284 73 -- -- 460 100 70 -- -- 220 160 -- -- 16 --
/ 154 X 40 115 128 115 57 -- 190 -- 112 284 73 -- -- 491 100 70 -- -- 220 160 -- -- 16 -- / 222 X 40 115 128 115 57 -- 190 -- 112 284 73 -- -- 491 100 70 -- -- 220 160 -- -- 16 -- / 302 X 40 115 128 115 57 -- 213 -- 112 284 73 -- -- 515 100 70 -- -- 220 160 -- -- 16 -- / 402 X 40 115 128 115 57 -- 234 -- 112 284 73 -- -- 536 100 70 -- -- 220 160 -- -- 16 -- / 5522) X 40 115 128 115 57 43 266 12 112 284 73 132 202 601 100 70 140 220 220 160 216 270 16 15 50--130 / 054 X 50 130 138 128 55 -- 170 -- 132 317 78 -- -- 475 100 70 -- -- 250 190 -- -- 20 --
/ 154 X 50 130 138 128 55 -- 190 -- 132 317 78 -- -- 506 100 70 -- -- 250 190 -- -- 20 -- / 222 X 50 130 138 128 55 -- 190 -- 132 317 78 -- -- 506 100 70 -- -- 250 190 -- -- 20 -- / 302 X 50 130 138 128 55 -- 213 -- 132 317 78 -- -- 530 100 70 -- -- 250 190 -- -- 20 -- / 402 X 50 130 138 128 55 -- 234 -- 132 317 78 -- -- 551 100 70 -- -- 250 190 -- -- 20 -- 50--160 / 054 X 50 130 145 126 55 -- 170 -- 132 327 75 -- -- 475 100 70 -- -- 250 190 -- -- 20 -- / 154 X 50 130 145 126 55 -- 190 -- 132 327 75 -- -- 506 100 70 -- -- 250 190 -- -- 20 -- / 402 X 50 130 145 126 55 -- 234 -- 132 327 75 -- -- 551 100 70 -- -- 250 190 -- -- 20 -- / 5521) X X 50 130 145 126 55 43 266 12 132 327 75 132 202 616 100 70 140 220 250 190 216 270 20 15 / 7521) X 50 130 145 126 55 43 266 12 132 327 75 132 202 616 100 70 140 220 250 190 216 270 20 15 65--150 / 054 X 65 140 155 149 55 -- 170 -- 160 370 85 -- -- 485 125 95 -- -- 270 212 -- -- 23
/ 154 X 65 140 155 149 55 -- 190 -- 160 370 85 -- -- 516 125 95 -- -- 270 212 -- -- 23
6 B Förderflüssigkeit-Entleerung / Casing drain / Vidange du liquide véhiculé /
Scarico del liquido convogliato / Vaciado del líquido de impulsión / aftap. pomphuis / Gövde drenajı
6 D Förderflüssigkeit-Auffüllen und Entlüften / Fluid handled-priming and venting / Remplissage et dégazage de liquide véhiculé / Riempimento e scarico del liquido convogliato / Llenado y desaireacción del líquido de impulsión / vul en ontluchting / Akışkan-hava tahliyesi
n=14501/dak n=17501/dak n=29001/dak n=35001/dak
Etaprime BN
Etaprime BN 6 B
1)6 D
1)25-100/...
32-120/...
40-110/...
R
c1/
8R
c1/
8R
c1/
8R
c3/
4R
c3/
4R
c3/
4 1) Rc = ISO 7/1EN 735’e uygun bağlantı boyutları toleransları mm
Bağlantı
Standart Özel
Etaprime BN4) DN2) DN3) a b1 b2 h1 h2 h3 i l1ca. w
25-100 / 054 X X Rp 1 NPT 1 70 104 95 87 227 38 152 427 102
/ 112 X X Rp 1 NPT 1 70 104 95 87 227 38 152 441 102
32-120 / 054 X X Rp 1 1/4 NPT 1 1/4 95 118 95 90 239 46 149 449 99
/ 112 X X Rp 1 1/4 NPT 1 1/4 95 118 95 90 239 46 149 463 99
40-110 / 054 X X Rp 1 1/2 NPT 1 1/2 105 118 110 101 256 55 154 464 104
/ 112 X X Rp 1 1/2 NPT 1 1/2 105 118 110 101 256 55 154 478 104
2) ISO 7/1’e uygun standart bağlantı 3) ASME B1.20.1’e uygun özel bağlantı
4) Bu boyutlar için motor ayaklarının altına 30 mm kalınlığında şimler yerleştirilmelidir
6 B Förderflüssigkeit-Entleerung / Casing drain / Vidange du liquide véhiculé / Scarico del liquido convogliato / Vaciado del líquido de impulsión / aftap. pomphuis / Gövde drenajı
6 D Förderflüssigkeit-Auffüllen und Entlüften / Fluid handled-priming and venting / Remplissage et dégazage de liquide véhiculé / Riempimento e scarico del liquido convogliato / Llenado y desaireacción del líquido de impulsión / vul en ontluchting / Akışkan-hava tahliyesi
Etaprime BN
motor boyutu 132 = 5.5 kW’den itibaren motor ayakları ile
Etaprime BN 6 B
1)6 D
1)40-140/...
50-130/...
50-160/...
65-150/...
Rc
3/
8Rc
1/
2Rc
1/
2Rc
1/
2Rc
3/
4Rc
3/
4Rc
3/
4Rc
3/
465-180/...
80-170/...
80-190/...
80-200/...
100-240.1/...
Rc
1/
2Rc
3/
4Rc
3/
8Rc
1/
2Rc
3/
4Rc
3/
4Rc
3/
4Rc
3/
4Rc
3/
4Rc
3/
4 1) Rc = ISO 7/1Flanş boyutları mm
Flanş Çapı
bağlantı DN civata dairesi z d l1
40 110
Standart 50 125 4 40
Standart
EN 1092-1 65 145
4
M 16 40 EN 1092 1
EN 1092-2 80 160
8
M 16
100 180 8 4545
Ö l 40 98,6 UNC 1/2-13
Özel
ASME BE 16 1 50 120,7
4 40
ASME BE 16.1
Class 125 65 139,7 4
UNC 5/8-11 40 Class 125
(ZN 2606) 80 152,4 UNC 5/8-11
(ZN 2606)
100 190,5 8 45
n=14501/dak n=17501/dak n=29001/dak n=35001/dak
EN 735’e uygun bağlantı boyutları toleransları mm
Etaprime BN DN a b1 b2 b3 b4 b5 d1 d2 d3 h1 h2 h3 h4 i l1ca. m1 m2 m3 m4 n1 n2 n3 n4 s1 s2 w x 40--140
/ 054 X 40 115 128 115 57 16 -- 200 170 -- 112 284 73 -- -- 493 100 70 -- -- 220 160 -- -- 16 -- 123 100 / 154 X 40 115 128 115 57 16 -- 200 190 -- 112 284 73 -- -- 589 100 70 -- -- 220 160 -- -- 16 -- 166 100 / 222 X 40 115 128 115 57 16 -- 200 190 -- 112 284 73 -- -- 589 100 70 -- -- 220 160 -- -- 16 -- 166 100 / 302 X 40 115 128 115 57 16 -- 250 213 -- 112 284 73 -- -- 642 100 70 -- -- 220 160 -- -- 16 -- 180 100 / 402 X 40 115 128 115 57 16 -- 250 234 -- 112 284 73 -- -- 666 100 70 -- -- 220 160 -- -- 16 -- 180 100 / 5522) X 40 115 128 115 57 16 43 300 266 12 112 284 73 132 292 731 100 70 140 220 220 160 216 270 16 15 203 100 50--130
/ 054 X 50 130 138 128 55 16 -- 200 170 -- 132 317 78 -- -- 508 100 70 -- -- 250 190 -- -- 20 -- 123 100 / 154 X 50 130 138 128 55 16 -- 200 190 -- 132 317 78 -- -- 604 100 70 -- -- 250 190 -- -- 20 -- 166 100 / 222 X 50 130 138 128 55 16 -- 200 190 -- 132 317 78 -- -- 604 100 70 -- -- 250 190 -- -- 20 -- 166 100 / 302 X 50 130 138 128 55 16 -- 250 213 -- 132 317 78 -- -- 657 100 70 -- -- 250 190 -- -- 20 -- 180 100 / 402 X 50 130 138 128 55 16 -- 250 234 -- 132 317 78 -- -- 681 100 70 -- -- 250 190 -- -- 20 -- 180 100 50--160
/ 054 X 50 130 145 126 55 16 -- 200 170 -- 132 327 75 -- -- 508 100 70 -- -- 250 190 -- -- 20 -- 123 100 / 154 X 50 130 145 126 55 16 -- 200 190 -- 132 327 75 -- -- 604 100 70 -- -- 250 190 -- -- 20 -- 166 100 / 402 X 50 130 145 126 55 16 -- 250 234 -- 132 327 75 -- -- 681 100 70 -- -- 250 190 -- -- 20 -- 180 100 / 5521) X X 50 130 145 126 55 16 43 300 266 12 132 327 75 132 292 746 100 70 140 220 250 190 216 270 20 15 203 100 / 7521) X 50 130 145 126 55 16 43 300 266 12 132 327 75 132 292 746 100 70 140 220 250 190 216 270 20 15 203 100 65--150
/ 054 X 65 140 155 149 55 16 -- 200 170 -- 160 370 85 -- -- 518 125 95 -- -- 270 212 -- -- 23 123 100 / 154 X 65 140 155 149 55 16 -- 200 190 -- 160 370 85 -- -- 614 125 95 -- -- 270 212 -- -- 23 166 100 / 402 X 65 140 155 149 55 16 -- 250 234 -- 160 370 85 -- -- 691 125 95 -- -- 270 212 -- -- 23 -- 180 100 / 5521)2) X X 65 140 155 149 55 16 43 300 266 12 160 370 85 132 292 756 125 95 140 220 270 212 216 270 23 15 203 100 / 7521)2) X 65 140 155 149 55 16 43 300 266 12 160 370 85 132 292 756 125 95 140 220 270 212 216 270 23 15 203 100
65--180
/ 224 X X 65 140 158 138 55 16 -- 250 213 -- 160 376 89 -- -- 667 125 95 -- -- 270 212 -- -- 23 -- 180 140 / 5521)2) X 65 140 158 138 55 16 43 300 266 12 160 376 89 132 322 786 125 95 140 220 270 212 216 270 23 15 233 140 / 7521)2) X 65 140 158 138 55 16 43 300 266 12 160 376 89 132 322 786 125 95 140 220 270 212 216 270 23 15 233 140 / 11021) X 65 140 158 138 55 16 70 350 325 14 160 376 89 160 374 952 125 95 210 300 270 212 254 320 23 21 266 140
80--170
/ 224 X X 80 156 173 168 65 18 -- 250 213 -- 160 380 104 -- -- 683 140 106 -- -- 310 240 -- -- 21 -- 180 140 / 7521)2) X 80 156 173 168 65 18 43 300 266 12 160 380 104 132 322 802 140 106 140 220 310 240 216 270 21 15 233 140 / 11021) X 80 156 173 168 65 18 70 350 325 14 160 380 104 160 374 968 140 106 210 300 310 240 254 320 21 21 266 140 / 15021) X 80 156 173 168 65 18 70 350 325 14 160 380 104 160 374 968 140 106 210 300 310 240 254 320 21 21 266 140
80--190
/ 224 X X 80 170 188 181 65 20 -- 250 213 -- 180 420 107 -- -- 697 160 120 -- -- 345 280 -- -- 25 -- 180 140 / 11021)2) X 80 170 188 181 65 20 70 350 325 14 180 420 107 160 374 982 160 120 210 300 345 280 254 320 25 21 266 140 / 15021)2) X 80 170 188 181 65 20 70 350 325 14 180 420 107 160 374 982 160 120 210 300 345 280 254 320 25 21 266 140 / 18521)2) X 80 170 188 181 65 20 70 350 325 14 180 420 107 160 374 988 160 120 254 314 345 280 254 320 25 21 266 140
80--200
/ 224 X X 80 154 172 152 65 20 -- 250 213 -- 160 378 107 -- -- 681 140 100 -- -- 285 220 -- -- 25 -- 180 140 / 11021) X 80 154 172 152 65 20 70 350 325 14 160 378 107 160 374 966 140 100 210 300 285 220 254 320 25 21 266 140 / 15021) X 80 154 172 152 65 20 70 350 325 14 160 378 107 160 374 966 140 100 210 300 285 220 254 320 25 21 266 140 / 18521) X 80 154 172 152 65 20 70 350 325 14 160 378 107 160 374 972 140 100 254 314 285 220 254 320 25 21 266 140 100--240.1
/ 224 X 100 182 203 178 65 20 -- 250 213 -- 200 457 127 -- -- 709 140 100 -- -- 330 260 -- -- 21 -- 180 140 / 304 X X 100 182 203 178 65 20 -- 250 213 -- 200 457 127 -- -- 744 140 100 -- -- 330 260 -- -- 21 -- 180 140 / 404 X 100 182 203 178 65 20 -- 250 234 -- 200 457 127 -- -- 733 140 100 -- -- 330 260 -- -- 21 -- 180 140 / 15021)2) X 100 182 203 178 65 20 70 350 325 14 200 457 127 160 362 982 140 100 210 300 330 260 254 320 21 21 254 140 / 18521)2) X 100 182 203 178 65 20 70 350 325 14 200 457 127 160 362 988 140 100 254 314 330 260 254 320 21 21 254 140 / 22021)2) X 100 182 203 178 65 20 80 350 370 14 200 457 127 180 375 1046 140 100 241 320 330 260 279 360 21 23 254 140 / 30021) X 100 182 203 178 65 20 80 400 422 18 200 457 127 200 387 1105 140 100 305 385 330 260 318 400 21 34 254 140 1) h1≥ h4
2) Bu motor boyutları, pompa/motor ayaklarının altına konulan şimler vasıtasıyla uyumlu hale getirilir.
2746.5/7-8215.02.2009Öncedenhabervermeksizinteknikbilgilerdedeğisiklik yapmahakkımızsaklıdır.
102 161 210 230 523 433. 01
Mi l
1)Çar k
Gö vd e ka pa ğ ı
S p iral gövde M e kani k sal m ast ra M il bur cu
M il boyut u
1 1
X
Aynı numaranın anlamı aynı parçalar
Parçalar farklı Parçalar uyumsuz
Etaprime L ile parçaların değiştirilebilirliği
O
Etaprime L ve Etaprime B/BN parçalarının kendi içinde ve birbirleri ile değiştirilebilir parçaları Açıklama
Parça No.
Etaprime B/BN
25-100 O X 1 O 1 X
32-120 17 O X 1 O 1 X
40-110
17
O X 1 O 1 X
40-140 O O 2 O 2 1
50-130
25 O O 2 O 2 1
50-160 25 O O 2 O 2 1
65-150 O O 2 O 2 1
65-180 O O 3 O 3 2
80-170 O O 3 O 3 2
80-190 35 O O 3 O 3 2
80-200
35
O O 3 O 3 2
100-240.1 O O 3 O 3 2
1) sadece Etaprime GBN, CBN için
DIN 24296’ya göre Tavsiye Edilen 2 Yıllık Yedek Parça Stoğu
Parça No. Açıklama Pompa adedi (yedek pompalar-dahil)
2 3 4 5 6 ve 7 8 ve 9 10 ve üzeri
Yedek parça adedi
210
1)Mil 1 1 1 2 2 2 20 %
230 Çark 1 1 1 2 2 2 20 %
400.03
2)Conta 1 1 2 2 2 3 25 %
412.35/.65
1)O-ring (set) 4 6 8 8 9 10 100 %
433.01 Mekanik salmastra 1 1 2 2 2 3 25 %
523
2)Mil burcu 2 2 2 3 3 4 50 %
1) sadece Etaprime GBN, CBN için 2) mil boyutu 17 de yoktur
Uygulanan mil ünitesi/pompa boyutu kombinasyonları için yukarıya bakınız.
