Teknik Özellikleri
ÇIKIŞLAR
Alarm çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama.
Röle ömrü
ÇEVRESEL ÖZELLİKLER
Yükseklik En çok 2000m
31 °C 'ye kadar %80, sonra lineer olarak azalıp 40 °C ’de %50'ye düşen nemde çalışır.
Ortam/depolama sıcaklığı Bağıl nem
0 ... +50°C/-25 ... 70°C
Koruma sınıfı EN 60529 standardına göre ; Ön panel : IP65 ,
Arka panel : IP20
Yanıcı ve aşındırıcı gaz bulunmayan ortamlarda kullanılmalıdır.
KUTU
Kutu şekli EN60715 standardı TH35 tipi raya monte edilir.
Ebatlar G54xY94xD68mm
Ağırlık
Kutu malzemeleri Kendi kendine sönen plastikler kullanılmıştır.

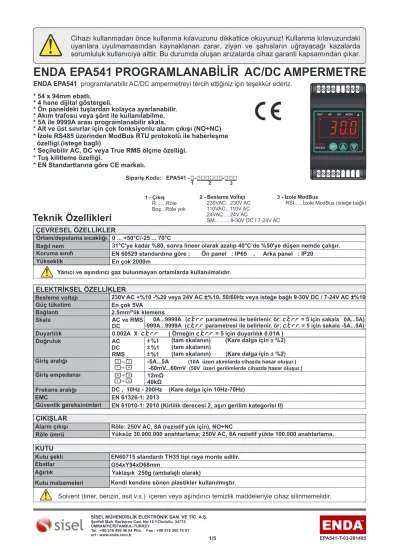

ENDA EPA541 PROGRAMLANABİLİR AC/DC AMPERMETRE
ENDA EPA541 programlanabilir AC/DC ampermetreyi tercih ettiğiniz için teşekkür ederiz.
Cihazı kullanmadan önce kullanma kılavuzunu dikkatlice okuyunuz! Kullanma kılavuzundaki uyarılara uyulmamasından kaynaklanan zarar, ziyan ve şahısların uğrayacağı kazalarda sorumluluk kullanıcıya aittir. Bu durumda oluşan arızalarda cihaz garanti kapsamından çıkar.
Solvent (tiner, benzin, asit v.s.) içeren veya aşındırıcı temizlik maddeleriyle cihaz silinmemelidir.
Yaklaşık 250g (ambalajlı olarak)
* 54 x 94mm ebatlı.
* 4 hane dijital göstergeli.
* Ön paneldeki tuşlardan kolayca ayarlanabilir.
* Akım trafosu veya şönt ile kullanılabilme.
* 5A ile 9999A arası programlanabilir skala.
* Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı (NO+NC)
* İzole RS485 üzerinden ModBus RTU protokolü ile haberleşme özelligi.(istege bagli)
* Seçilebilir AC, DC veya True RMS ölçme özelliği.
* Tuş kilitleme özelliği.
* EN Standartlarına göre CE markalı.
Besleme voltajı 230V AC +%10 -%20 veya 24V AC %10, 50/60Hz veya isteğe bağlı 9-30V DC / 7-24V AC %10 ± ± Güç tüketimi
2.5mm²'lik klemens Bağlantı
Skala Duyarlılık Doğruluk
EMC
Güvenlik gereksinimleri
EN 61326-1: 2013
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II) ELEKTRİKSEL ÖZELLİKLER
0A...9999A ( c.tr.r parametresi ile belirlenir. ör: c.tr.r = 5 için sakala 0A...5A ) 0.002A X c.tr.r ( Örneğin c.tr.r = 5 için duyarlılık 0.01A )
En çok 5VA
AC RMS
DC ± %1
%1
(tam skalanın) (Kare dalga için %2) ± (tam skalanın)
(tam skalanın) (Kare dalga için %2) ±
Giriş empedansı 12mΩ 40kΩ
Frekans aralığı DC , 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)
Giriş aralığı -5A...5A (10A üzeri akımlarda cihazda hasar oluşur.) -60mV...60mV (50V üzeri gerilimlerde cihazda hasar oluşur.)
AC ve RMS
DC -999A...9999A ( c.tr.r parametresi ile belirlenir. ör: c.tr.r = 5 için sakala -5A...5A )
±
EPA541-T-03-201405 1/5
± %1
2 -
230VAC...230V AC RSI...İzole ModBus (isteğe bağlı) 110VAC...110V AC
24VAC...24V AC
SM...9-30V DC / 7-24V AC
Besleme Voltajı 3 - İzole ModBus 1 -
R...Röle Boş...Röle yok
Çıkış
Sipariş Kodu: EPA541 - - -
1 2 3
ve ve 4 1
3 2
ve ve 1 4
3 2
ENDA SET
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
A
EPA541
OUT AC DC ACDC
ENDA
A
EPA541
OUT AC DC ACDC
SET
SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.
Şerifali Mah. Y.Dudullu 34775
ÜMRANİYE/İSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
UP.l1 UP.l1 + HYS.U UP.l1 HYS.U -
LO.l1 LO.l1 + HYS.L
LO.l1 - HYS.L
Out
Out
dly.U
A.out = n.c.
A.out = n.o.
dly.U dly.l dly.l
Input
t
t
t
2/4
A
-A 0
A
0
A
0
A
-A
A
0
A
0
A
-A 0
T 3T/2
T/2 2T
T 3T/2
T/2 2T
T 3T/2
T/2 2T
T 3T/2
T/2
0
T
T/2 3T/2
2T
T 3T/2
T/2 2T
d d
T 2T
0.308 A
0.386 A
0.000 0.000 A A
d T
d A T d A
A T d
T
22
0.000 1
A 2 1
2 A
A 1 2 A 2
p
1 A 2 A 1
p
2 2 A 1
A 1
A 1 2
3 A 1
3 A 1 ac dc Ac.dc (rms)
Boyutlar
10 11 BESLEME:
NOT :
184-253V AC 50/60Hz 5VA
Faz Nötr
230V AC Besleme Anahtar
Not:
Kablo kesiti: 1,5mm² Sigorta
F 100mA 250V AC
Sigorta kullanılmalıdır.
1) Cihaz kabloları IEC 60227 veya IEC 60245 gereksinimlerine uygun olmalıdır.
2) Güvenlik kuralları gereğince şebeke anahtarı operatörün kolaylıkla ulaşabileceği bir konumda olması ve anahtarın cihazla ilgili olduğunu belirten bir işaretin bulunması gerekmektedir.
Cihazın tümünde ÇİFT YALITIM vardır.
Vida sıkma momenti 0.4-0.5Nm
3 2
68mm
94mm 54mm
1
Cihazı raydan çıkartmak için : Ray kilidini tornavida ile 2 yönünde itiniz ve cihazı 3 yönünde çekiniz.
46mm
46,5mm
INDUSTRIAL ELECTRONICS
EPA541-SM
AC/DC AMMETERSN: XXXXXXXXX
ENDA
8 680407 710485
CAT II Made in Turkey
1110
9-30V DC/7-24V AC 50/60Hz 4,5VA INDUSTRIAL ELECTRONICS
EPA541-SM-RSI
AC/DC AMMETERSN: XXXXXXXXX
ENDA
8 680407 710492
CAT II Made in Turkey
1110
9-30V DC/7-24V AC 50/60Hz 4,5VA
Max.
60mV
AC/DC +
Max.
5A AC/DC +
1234
Max.
60mV
AC/DC +
Max.
5A AC/DC +
1234
COM B A
789
OUTPUT 250V AC 8A RESISTIVE LOAD
INDUSTRIAL ELECTRONICS
EPA541-R-230VAC
AC/DC AMMETERSN: XXXXXXXXX
ENDA
8 680407 710386
CAT II Made in Turkey
1413121110
230V AC +10% -20%
50/60Hz 5VA
OUTPUT 250V AC 8A RESISTIVE
LOAD COM
B A INDUSTRIAL ELECTRONICS
EPA541-R-230VAC-RSI
AC/DC AMMETERSN: XXXXXXXXX
ENDA
8 680407 710393
789
CAT II Made in Turkey
1413121110
230V AC +10% -20%
50/60Hz 5VA Max.
60mV
AC/DC +
Max.
5A AC/DC +
1234
Max.
60mV
AC/DC +
Max.
5A AC/DC +
1234
Bağlantı Diyagramı
ENDA EPA541A ray montajlı kontrol cihazıdır. Cihaz talimatlara uygun kullanılmalıdır.
bağlantılar, teknik personel tarafından, kullanma kılavuzundaki talimatlara uygun olarak yapılmalıdır. Montaj yapılırken bağlantı kablolarında elektrik bulunmamalıdır. Cihaz rutubetten, titreşimden ve kirlilikten korunmalıdır.
Çalışma ısısına dikkat edilmelidir. Montaj kabloları yüksek güç taşıyan hatların ve cihazların yakınından Montaj ve elektriksel
DİKKAT :
5A girişi ile 60mV girişi aynı anda bağlanırsa ölçüm hatalı yapılır.
Cihazı raya monte etmek için : Cihazı 1 yönünde raya doğru iterek, ray kilidinin rayı tutmasını sağlayınız.
Ray kilidi.
EPA541-T-03-201405
Seçilen parametre değerinin görüntülenmesini ve ayarlanmasını sağlar.
Program tuşu
Set değerinin arttırılmasını ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında ayarlanan sayısal değer hızlı artar.
ayarlanan sayısal değer hızlı azalır.
Set değerinin eksiltilmesini ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında Arttırma
tuşu
Eksiltme tuşu
EPA541 PROGRAMLAMA DİYAGRAMI
ve tuşları kullanılarak alt limit değeri c.t.r.r parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir.Bu parametre (Up.l1 - HYS.U - HYS.l) değerinden büyük olamaz.
ve tuşları kullanılarak üst limit değeri c.t.r.r parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir. Bu parametre (lo.l1 - HYS.l - HYS.U ) değerinden küçük olamaz.
ve tuşları kullanılarak üst limit değeri c.t.r.r parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir.
Bu parametre ( + + ) değerinden küçük olamaz.
Parametre isimi ekranda görünürken aynı anda ve tuşlarına basılırsa ölçüm değeri konumuna dönülür.
lo.l1 HYS.l HYS.U
ve tuşları kullanılarak alt limit değeri c.t.r.r parametresi ile belirlenen alt ve üst skala değerleri arasında istenilen değere ayarlanabilir.
Bu parametre ( ) değerinden büyük olamaz.
Parametre isimi ekranda görünürken aynı anda ve tuşlarına basılırsa ölçüm değeri konumuna dönülür.
Up.l1- HYS.U - HYS.l Tuşlarına birlikte
basılırsa üst limit değeri ayarlanabilir.
Ölçüm değeri
Tuşuna basılınca üst limit değeri görülür.
Tuşuna basılınca alt limit değeri görülür.
Tuşlarına birlikte basılırsa alt limit değeri ayarlanabilir.
ALARM DEĞERİNİN AYARLANMASI
Tuşuna basılınca üst limit için histerisiz değeri görülür.
Tuşuna basılınca üst limit alarmı için gecikme süresi görülür.
Tuşuna basılınca üst limit değeri görülür.
Tuşuna basılınca alt limit değeri görülür.
Tuşuna basılınca alt limit için histerisiz değeri görülür.
Üst limit alarmı için gecikme süresi
Üst limit histerisiz değeri
Üst limit değeri
Alt limit değeri
Alt limit histerisiz değeri
ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.
üst limit alarmı için gecikme süresi Tuşlarına birlikte 3 saniye süre ile basılırsa programlama konumuna geçilir veya normal çalışma moduna dönülür.
tuşlarına basılırsa ölçüm değeri konumuna dönülür.
Parametre isimi ekranda görünürken ve
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
PROGRAMLAMA KONUMU
Tuşuna 3sn süre ile basılırsa Loc Moduna geçilir.Loc modunda menüye ve diğer fonksiyonlara erişilemez, sadece ölçülen değer görülebilir.
Loc
Ölçüm değeri
Loc Modunda iken tuşuna 3sn süre ile basılırsa unL Moduna geçilir. unL modunda menüye ve diğer fonksiyonlara erişilebilir.
unL
Ölçüm değeri
Tuşlarına birlikte basılırsa revizyon tarihi gün ve ay olarak görüntülenir.
12.03 2013
Revizyon tarihi gün/ay olarak gösterilirken tuşuna basılırsa revizyon tarihi yıl olarak görüntülenir.
Ölçüm değeri
010
010
3/5
ENDASET
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
A
EPA541 OUT AC DC ACDC
ENDA
A
EPA541 OUT AC DC ACDC
SET
SET
&
SET
&
SET
SET
SET
SET
& &
&
SET
SET
SET
SET
SET
SET SET SET SET SET
ENDA
SETA
EPA541
OUT AC DC ACDC
ENDA
A
EPA541
OUT AC DC ACDC
SET
ve tuşları kullanılarak üst limit histerisiz değeri, 0 ile Ctrr/5 değeri istenilen değere ayarlanabilir.
Bu parametre ( - - ) değerinden büyük olamaz. Ctrr değiştirildiğinde, Ctrr 100 ‘den büyük ise HYSU1, Ctrr 100den küçük ise HYSU 0.1 değerini alır.
arasında Up.l1 Lo.l1 Hys.l
ve tuşları kullanılarak alt limit histerisiz değeri, 0 ile Ctrr/5 değeri istenilen değere ayarlanabilir.
Bu parametre ( - - ) değerinden büyük olamaz. Ctrr değiştirildiğinde, Ctrr 100den büyük ise HYSL1, Ctrr 100den küçük ise HYSL 0.1 değerini alır.
arasında Up.l1 Lo.l1 Hys.U
EPA541-T-03-201405
Tuşuna basılınca baudrate değeri görülür.
baud OFF
ve tuşları kullanılarak baudrate degeri OFF,1200,2400,4800,9600,19200 değerlerine ayarlanabilir.Tuşuna basılır ise tekrar parametre ismine dönülür.
**
Optn
Ekranda gösterilen ölçüm değeri örnekleme süresi seçimidir.1.seçilirse;250ms,2.seçilirse;500ms, 3.seçilirse;
750ms, 4.seçilirse;1sn opsiyonları geçerlidir.
*
Tuşuna basılınca ölçüm değeri örnekleme süresi görülür.
4
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılınca cihazın adresi görülür.
Adrs 1
ve tuşları kullanılarak cihazın adresi 1 ile 247 arasında ayarlanabilir.
Tuşuna basılır ise tekrar parametre ismine dönülür.
**
Ölçüm metodu
ve tuşları kullanılarak ölçüm metodu , veya olacak şekilde ayarlanabilir. Ekranın üst kısmındaki üç led ayarlanan ölçüm metodunu göstermektedir.
ac dc acdc
* ACdC
Tuşuna basılınca ölçüm metodu
konumu görülür. Tuşuna basılır ise tekrar parametre ismine dönülür.
Alt limit alarmı için gecikme süresi
ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.
alt limit alarmı için gecikme süresi
Tuşuna basılınca alt limit alarmı için gecikme süresi
görülür. Tuşuna basılır ise tekrar parametre ismine dönülür.
Alarm çıkış konumu
ve tuşları kullanılarak alarm çıkış konumu veya olacak şekilde ayarlanabilir. seçilirse alarm durumunda çıkış rölesi enerjilenir.
n.o. N.c. n.o
Tuşuna basılınca alarm çıkış
konumu görülür. Tuşuna basılır ise tekrar parametre ismine dönülür.
ve tuşları kullanılarak akım dönüştürme oranı 5(/5) ile (/5) arasında istenilen değere ayarlanabilir.
Bu parametre değişince üst limit değeri üst skala değerine ,alt limit değeri alt skala değerine ,histerisiz değerleri ise 0’a set edilir.
*
9999Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılınca akım dönüştürme konumu görülür.
ve tuşları kullanılarak ondalık hane gösterim şekli c.t.r.r parametresinin değerine göre seçilebilir. c.t.r.r parametresi; 10’dan küçükse ölçüm değeri (0.00) veya (0.0) , 10 ile 100 arasında ise (0.0) veya (0)
şekilerinde gösterilebilir. c.t.r.r parametresi 100’den büyükse ölçüm değeri sadece (0) şeklinde gösterilebilir.
*
Ondalık Hane Gösterim Şekli
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılınca ondalık gösterim şekli görülür.
4/5
SETSET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
(*)
(**)
Sadece ModBus’li cihazlarda AdrS ve bAud parametreleri bulunur.Rölesiz modellerde sadece c.tr.r , tYPE , d.Pnt, optn parametreleri bulunur.
NOT : C
ihaza ilk enerji verilirken tuşuna basılı tutulur ise, ekranda dPAr mesajı görünür ve fabrika ayarlarına geri dönülür.HATA MESAJLARI
Ölçülen akım değerinin üst skalayı aştığını gösterir. Ölçülen akım değerinin alt skalayı aştığını gösterir.
i
i
Ölçüm değeri konumuna dönmek ve yeni ayarları set etmek için aşağıdaki seçeneklerden biri uygulanabilir;
a) Programlama işleminden sonra her hangi bir tuşa basmadan 25 saniye bekleyiniz.
b) Programlama işleminden sonra ve tuşlarına aynı anda basınız.
c) Cihazın enerjisini kesip tekrar veriniz.
EPA541-T-03-201405
Holding Register Adresleri
Decimal Hex
Veri Tipi
Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
Başlangıç Değeri 0000d
0001d 0002d 0003d 0004d 0005d 0006d 0007d 0008d 0009d
0010d
0011d
0x0000 0x0001 0x0002 0x0003 0x0004 0x0005 0x0006 0x0007 0x0008 0x0009
0x000A
0x000B word word word word word word word word word word
word
word
Ölçüm değeri örnekleme süresi opsiyonu (1.seçilirse;250ms, 2.seçilirse;500ms, 3.seçilirse;750ms, 4.seçilirse;1sn opsiyonları geçerlidir.
Üst limit değeri
Üst limit histerisiz değeri
Üst limit alarmı için gecikme süresi Alt limit değeri
Alt limit histerisiz değeri
Alt limit alarmı için gecikme süresi Akım değiştirme oranı
Ölçüm metodu (0=AC,1=DC,2=ACDC)
Ondalık hane gösterim şekli (0=X.XX,1=X.X,2=X)
RS485 Network bağlantısı için cihazın adresi (1 ile 247 arasında ayarlanabilir.
Baudrate (0=Off;1=1200;2=2400; 3=4800; 4=9600; 5=19200)
uPL1
dlyU LoL1 HYSL dLyl HYSU
ctrr type dpnt OPTN
aDRS BAUD
Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir
Okunabilir/Yazılabilir Okunabilir/Yazılabilir
5.00 0.10 0 0 0.10
0 5 aCdC
X.XX 4
1 oFF
1.1 HOLDING REGISTERS
ENDA EPA541 DİJİTAL AMPERMETRE MODBUS PROTOKOLÜ ADRES HARİTASI
Input Register Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
0000d 0x0000 word Ölçülen akım değeri -- Sadece okunabilir
1.2 INPUT REGISTERS
Discrete Input Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
00d 0x00 Bit Röle çıkış durumu (0=OFF; 1=ON) -- Sadece okunabilir
1.3 DISCRETE INPUTS
Coil Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
00d 0x00 Bit Alarm çıkış durumu (0=no; 1=nc) Aout Okunabilir/Yazılabilir
1.4 COILS
Başlangıç Değeri
no 0000d
0001d 0002d 0003d 0004d
0005d
0x0000 0x0001 0x0002 0x0003 0x0004
0x0005 word word word word word
word
Ölçüm değeri örnekleme süresi opsiyonu Akım değiştirme oranı
Ölçüm metodu (0=AC,1=DC,2=ACDC)
Ondalık hane gösterim şekli (0=X.XX,1=X.X,2=X)
RS485 Network bağlantısı için cihazın adresi (1 ile 247 arasında ayarlanabilir.
Baudrate (0=Off;1=1200;2=2400; 3=4800; 4=9600; 5=19200)
ctrr type dpnt OPTN aDRS BAUD
Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir
5 aCdC
X.XX 4 1 9600
* Rölesiz modellerde “Holding Register” parametre tablosu aşağıdaki gibidir.
* Rölesiz modellerde Coil ve Discrete Input parametreleri bulunmamaktadır.
00001 0x0001 word Ölçülen akım değeri (0.00 ve 0.0 modunda ‘0’ olarak -- Sadece okunabilir okunur. 0 modunda ise çarpansız ölçülen değer okunur.)
EPA541-T-03-201405 5/5
SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.
Şerifali Mah. Y.Dudullu 34775
ÜMRANİYE/İSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
