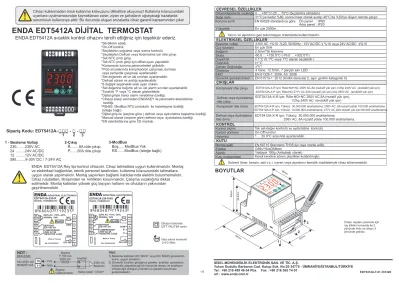

ENDA EDT5412A sýcaklýk kontrol cihazýný tercih ettiðiniz için teþekkür ederiz.
Cihazý kullanmadan önce kullanma kýlavuzunu dikkatlice okuyunuz! Kullanma kýlavuzundaki uyarýlara uyulmamasýndan kaynaklanan zarar, ziyan ve þahýslarýn uðrayacaðý kazalarda sorumluluk kullanýcýya aittir. Bu durumda oluþan arýzalarda cihaz garanti kapsamýndan çýkar.
ENDA EDT5412A Ray tipi kontrol cihazýdýr. Cihaz talimatlara uygun kullanýlmalýdýr.
ve elektriksel baðlantýlar, teknik personel tarafýndan, kullanma kýlavuzundaki talimatlara uygun olarak yapýlmalýdýr. Montaj yapýlýrken baðlantý kablolarýnda elektrik bulunmamalýdýr.
Cihaz rutubetten, titreþimden ve kirlilikten korunmalýdýr. Çalýþma sýcaklýðýna dikkat edilmelidir. Montaj kablolarý yüksek güç taþýyan hatlarýn ve cihazlarýn yakýnýndan geçirilmemelidir.
Montaj
1/5
SÝSEL MÜHENDÝSLÝK ELEKTRONÝK SAN. VE TÝC. A.Þ.
Yukarý Dudullu Barbaros Cad. Kutup Sok. No:20 34775 - ÜMRANÝYE/ÝSTANBUL/TÜRKÝYE Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01
url : www.enda.com.tr EDT5412A-T-01-161226
BESLEME:
NOT :
184-253V AC 50/60Hz 5VA
Faz Nötr
230V AC Besleme Anahtar
Not:
Kablo kesiti: 1,5mm² Sigorta
F 100 mA 250V AC
Sigorta kullanýlmalýdýr.
1) Besleme kablolarý IEC 60227 veya IEC 60245 gereksinim lerine uygun olmalýdýr.
2) Güvenlik kurallarý gereðince þebeke anahtarý operatörün kolaylýkla ulaþabileceði bir konumda olmasý ve anahtarýn cihazla ilgili olduðunu belirten bir iþaretin bulunmasý gerekmektedir.
ENDA EDT5412A DÝJÝTAL TERMOSTAT
Vida sýkma momenti 0.4-0.5Nm.
Cihazýn tümünde ÇÝFT YALITIM vardýr.
1 - Besleme Voltajý 230...230V AC 24 ...24V AC/DC 12 ...12V AC/DC
SM...9-30V DC / 7-24V AC
10 11
*56x94mm ebatlý.
*On-Off kontrol.
*Seçilebilen soðutma veya ýsýtma kontrolü
*Seçilebilen Defrost veya Aydýnlatma için röle çýkýþý
*Tek NTC prob giriþi.
*Tek NTC prob giriþi için offset ayarý yapýlabilir.
*Kompresör koruma parametreleri girilebilir.
*Prob arýzalarýnda kompresörün çalýþmasý,durmasý veya periyodik çalýþmasý ayarlanabilir.
*Set deðerinin alt ve üst sýnýrlarý ayarlanabilir.
*Defrost süresi ve aralýðý ayarlanabilir.
*6 deðiþik seçenekle sesli uyarý imkaný.
*Set deðerine baðýmlý alt ve üst alarm sýnýrlarý ayarlanabilir.
*Sýcaklýk °F veya °C olarak gösterilebilir.
*Dijital giriþle harici alarm verebilme özelliði.
*Cihaza enerji vermeden ENDAKEY ile parametre aktarabilme özelliði.
*RS485 ModBus RTU protokolü ile haberleþme özelliði (isteðe baðlý).
*Dijital giriþ ile (seçime göre ) defrost veya aydýnlatma baþlatma özelliði.
*Manual olarak (seçime göre) defrost veya aydýnlatma özelliði.
*EN standartlarýna göre CE markalý.
Sipariþ Kodu: EDT5412A- - -
1 2 3
ÇEVRESEL ÖZELLÝKLER
Yükseklik En çok 2000m
31°C'ye kadar %80, sonra lineer olarak azalýp 40°C’de %50'ye düþen nemde çalýþýr.
Ortam/depolama sýcaklýðý Baðýl nem
0 ... +50°C/-25 ... 70°C (buzlanma olmadan) Koruma sýnýfý EN 60529 standardýna göre Ön panel : IP65
Arka panel : IP20 Yanýcý ve aþýndýrýcý gaz bulunmayan ortamlarda kullanýlmalýdýr.
Besleme voltajý 230V AC +%10 -%20, 50/60Hz ; 12V AC/DC ± %10 veya 24V AC/DC ±%10
Güç tüketimi En çok 5VA
2.5mm²'lik klemens
±%1
4 hane, 12.5mm, 7 parçalý sarý LED Baðlantý
Skala Duyarlýlýk Dogruluk Zaman Doðruluðu Gösterge EMC
Güvenlik gereksinimleri
EN 61326-1: 2006, A3: 2006
EN 61010-1: 2012 (Kirlilik derecesi 2, aþýrý gerilim kategorisi II)
ELEKTRÝKSEL ÖZELLÝKLER
-60.0 ... +150.0°C (-76.0 ... +302.0°F) 0.1°C (0.1ºC veya 1ºC olarak seçilebilir.)
±1°C
KONTROL
Kontrol biçimi Tek set-deðer kontrolü ve aydinlatma kontrolü On-Off kontrol
Kontrol yöntemi
Histerisiz 1 ... 20.0°C arasýnda ayarlanabilir.
Kompresör röle ömrü
ÇIKIÞLAR
KUTU
Montaj þekliEbatlar G56xY94xD58mm
Aðýrlýk Yaklaþýk 190g (Ambalajlý olarak)
Kutu malzemeleri Kendi kendine sönen plastikler kullanýlmýþtýr.
Solvent (tiner, benzin, asit v.s.) içeren veya aþýndýrýcý temizlik maddeleriyle cihaz silinmemelidir.
EDT5412A-X-R için; Röle:NO 250V AC,8A (rezistif yük için), 1/2hp 240V AC (endüktif yük için)
Defrost veya Aydýnlatma +NC
röle çýkýþý Kompresör röle çýkýþý
Defrost veya Aydinlatma röle ömrü
EDT5412A-X-R için; Yüksüz 30.000.000 anahtarlama;
250V AC, 8A rezistif yükte 100.000 anahtarlama.
2-Çýkýþ R... 8A röle çýkýþý
P...20A röle çýkýþý
3-ModBus Boþ...
RS...ModBus (isteðe baðlý)
ModBus Yok
EDT5412A-X-R için; Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama.
EDT5412A-X-P için; Yüksüz 10.000.000 anahtarlama; 277V AC,20A rezistif yük için100.000 anahtarlama.
EDT5412A-X-R için; Röle:NO+NC 250V AC,8A (rezistif yük için),1/2hp 240V AC (endüktif yük için)
EDT5412A-X-P için; Röle:NO 277V AC,20A (rezistif yük için),2hp 250V AC (endüktif yük için)
Cihazý raydan çýkarmak için ; ray kilidini tornavida ile 2 yönünde itiniz ve cihazý 3 yönünde çekiniz.
ENDA
EDT5411
°C
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
ENDA EDT5412ASET
°C
°F
EN60715 Standardý TH35 tipi raya monte edilir.
INDUSTRIAL ELECTRONICS EDT5411A-230-R
DIGITAL THERMOSTAT
SN: XXXXXXXXX
ENDA
ENDAKEY
8 680407 709885
151413121110 123456789
230V AC +10% -20%
50/60Hz 5VA NTC
GND
GND
DIG INP Made in Turkey COMPRESSOR 250V AC 20A RESISTIVE LOAD
INDUSTRIAL ELECTRONICS EDT5412A-230-R
DIGITAL THERMOSTAT
SN: XXXXXXXXX
ENDA
ENDAKEY
8 680407 719235
151413121110 123456789
230V AC +10% -20%
50/60Hz 5VA NTC
GND
GND
DIG INP Made in Turkey COMPRESSOR 250V AC 8A RESISTIVE LOAD
INDUSTRIAL ELECTRONICS EDT5411A-230-R-RS
DIGITAL THERMOSTAT
SN: XXXXXXXXX
ENDA
ENDAKEY
8 680407 709892
151413121110 123456789
230V AC +10% -20%
50/60Hz 5VA NTC
COM B A
DIG INP Made in Turkey COMPRESSOR 250V AC 20A RESISTIVE LOAD
INDUSTRIAL ELECTRONICS EDT5412A-230-R-RS
DIGITAL THERMOSTAT
SN: XXXXXXXXX
ENDA
ENDAKEY
8 680407 719242
151413121110 123456789
230V AC +10% -20%
50/60Hz 5VA NTC
COM B A
DIG INP Made in Turkey COMPRESSOR 250V AC 8A RESISTIVE LOAD DEFROST
250 VAC 8A
DEFROST 250 VAC 8A
BOYUTLAR
3
2
68mm
94mm 54mm
1
46mm
46,5mm
CAL
EDT5411
°C
ENDA EDT5412A
SET
°C
°F
ENDA
EDT5411
°C
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
ENDA EDT5412ASET
°C
°F DEFROST LED’Ý : Defrost ile yanar.
°F
FAHRENHAYT LED’Ý:Parametre deðerinde veya ölçülen sýcaklýk deðeri °F biriminde ise yanar.Gizli menüde ,ayný zamanda kullanýcý menüsündede bulunan bir parametre gösteriliyorsa bu LED yanar.
KOMPRESÖR LED’Ý: Kompresör çýkýþý aktif ise yanar.Kompresör gecikmeleri beklenirken yanýp söner.
Çalýþma modunda iken Set deðerini,program modunda iken seçili parametrenin deðerini gösterir.
Program modunda iken bir sonraki parametreye geçiþi saðlar.Bir parametre ayarlanýyorsa parametre deðerini arttýrýr. Bu tuþa sürekli basýlý tutulduðunda parametre deðeri hýzlý artar.
Program modunda iken bir önceki parametreye geçiþi saðlar.Bir parametre deðeri ayarlanýyorsa parametre deðerini azaltýr. Bu tuþa sürekli basýlý tutulduðunda parametre deðeri hýzlý azalýr.
ISITMA LED’Ý :Isýtma kontrolü yapýlýyor iken; çýkýþ aktif ise yanar.
SET
1.Set Deðerinin Görüntülenip Deðiþtirilmesi Ölçüm
deðeri -30.0 -29.9 -30.0
1000 -24.0
SET
Çalýþma modundayken tuþuna basýlýrsa 3sn boyunca set deðeri görüntülenir. Bu durumdayken tuþlarý ile set deðeri deðiþtirilir.
uPL
Hy5 C.FosC.Fo5C.Fos
uPL 7. Gizli Menü
unl 2.Tuþlarýn Kilitlenip Açýlmasý
Tuþlarýna birlikte 2sn süresince basýlýrsa parametre kullanýcý menüsüne aktarýlýr. Kullanýcý menüsüne bu þekilde 8’ e kadar parametre aktarýlabilir.
Kullanýcý menüsünde tuþlarýna 2sn boyunca birlikte basýlýrsa, parametre kullanýcý menüsünden kaldýrýlýr. Kullanýcý menüsünde bir parametre gizli menüde gösterilirken °F LED ‘I yanar. Kullanýcý menüsünde hiç parametre yoksa nP mesajý gösterilir.
8. Menüler Arasý Parametre Aktarýlmasý
Program modu
HATA MESAJLARI
P5C
Pfa
ALARM DURUMU ÖN PANEL KOMUTLARI
2/5 6. Parametre Deðerlerinin Deðiþtirilmesi
3.Manuel Defrost Ýþlemi
O.typ=dEf seçili iken durumunda çalýþma modunda tuþuna 2sn boyunca basýlýrsa defrost iþlemi manuel olarak baþlatýlýr veya durdurulur.
d.dur
parametresi 0 ise manuel defrost da devre dýþý kalýr.5.Kontrol Çýkýþlarýnýn Aktif / Ýnaktif Edilmesi
C.dI5
C.Enb
Çalýþma modundayken, tuþuna 2sn boyunca basýlýrsa C.dI5 mesajý görüntülenir ve kontrol çýkýþlarý inaktif duruma gelir ve cihaz gösterge olarak çalýþýr. Kontrol çýkýþlarý devre dýþý iken, tuþuna 2sn boyunca basýlýrsa C.EnB mesajý görüntülenir ve kontrol iþlevini yapmaya devam eder.
Tuþlarýna birlikte 2sn boyunca basýlýrsa mesajý ekrana gelir ve kullanýcý menüsüne girilir, ardýndan kullanýcý menüsünde ilk parametrenin adý görüntülenir.
Bir parametre seçilmiþken tuþuna basýlarak parametrenin deðeri görüntülenir,görüntülenen bu parametre tuþlarý ile deðiþtirilebilir. Parametre deðeri gösterilirken hiçbir iþlem yapýlmazsa 3sn sonra veya tuþuna basýlýrsa tekrar parametrenin ismine dönülür. Parametre ismi gösterilirken tuþlarýna birlikte basýlýrsa, hemen bu süre beklemeden çýkýlýr.
1000 -24.0 Ölçümdeðeri
SET Loc
SET
Çalýþma modundayken, tuþlarýna 2sn boyunca birlikte basýlýrsa
Loc
mesajý görüntülenir ve tuþlar kilitlenir.Eðer tuþlar kilitli durumdaysa yine tuþlarýna 2sn boyunca basýlýrsaunL
mesajý görüntülenir ve tuþ kilidi açýlýp normal çalýþma þekline dönülür. Tuþlar kilitliyken tuþuna basýlýp Set deðeri görüntülenebilir,fakat deðeri deðiþtirilemez. Tuþlar kilitliyken tuþu dýþýnda bir tuþa basýlýrsaLoc
mesajý görülür.Tuþlar kilitlenir.
Tuþ kilidi açýlýr.
1000 -24.0 Ölçümdeðeri
Kontrol çýkýþý inaktif olur.
Kontrol çýkýþý aktif olur.
EA
SET
SET
SET
SET
SET
SET SET
1000 -24.0
5A
NTC probunun kopuk olduðunu gösterir.
Ölçüm deðerinin üst skalayý aþmýþ olduðunu gösterir.
Termostat probunun kýsa devre olduðunu gösterir.
Ölçüm deðerinin alt skalanýn altýna düþmüþ olduðunu gösterir.
1) Alarm durumu oluþtuðunda göstergedeki ölçüm deðeri yanýp söner ve 5nd parametresi 0 deðil ise sesli uyarý verilir.
2) Dýþ alarmýn aktif olduðunu fakat çýkýþlarýn etkilenmediðini gösterir.
3) Dýþ alarmýn aktif olduðunu ve dýþ alarm aktif iken röle çýkýþlarýnýn kapatýldýðýný (off durumunu) gösterir.
Sesli uyarý varken tuþuna basýlýrsa sesli uyarý devre dýþý kalýr.
CÝHAZIN FABRÝKA AYARLARINA GERÝ DÖNDÜRÜLMESÝ
Tuþu basýlý tutulur iken, cihaza enerji verilirse d.PAr mesajý görülür ve fabrika parametre deðerleri geri yüklenir.
4) Buzzer sesli uyarý veriyor iken; herhangi bir tuþa basýlýr ise buzzer susturulur.
4.Manuel Aydýnlatma Ýþlemi
SET
Tuþuna 7sn boyunca basýlýrsa ekrana mesajý gelir ve gizli menüye girilir. Ardýndan uPL parametresi görülür.Seçilen parametrelerin deðeri tuþuna basýlarak görüntülenir ve tuþlarý ile deðiþtirilebilir. Parametre eriþim ve kaydetme iþlevleri kullanýcý menüsündeki gibidir. Tüm parametrelere bu menüden eriþebiliriz.
SET
EDT5412A-T-01-161226 O.typ=LGhtseçili iken çalýþma modunda tuþuna 2sn boyunca basýlýrsa aydýnlatma çýkýþý konum deðiþtirir (pasif ise aktif,aktif ise pasif olur).
Read (okuma) butonu
KONTROL PARAMETRELERÝ
LoL
uPL -60.0 uPL °C 150
LoL 150.0 °C -60 HY5
oFF
20.0 °C 2 20.0 °C 0 0.1
-20.0
EN AZ EN ÇOK BÝRÝM BASLANGIÇ
A.LoL A.uPL
A.dFL A.HY5
A.typ
A.uPL °C -60 A.LoL 150.0 °C 150
0:00 99:00 0.1 20.0 °C
Ab5 rEF Ab5
A.dPo
99:00 dk:sn 0:00 -60.0
0:00 D.drE
D.Pon D.dPo
99:00
No YE5 No 99:00 dk:sn
Unit °F °C
C.pon C.Fo5 C.PPn C.PPF
D.dur D.int
D.d5P
99:00
RE
Lc. Lc.
99:00 dk:sn
99:00 dk:sn 99:00 dk:sn
99:00 dk:sn 0:00 99:00 dk:sn
5nd 6 0
°C
0
0:00 0:00 0:00
0:00
0:00
Dpnt No YE5 No
KONFÝGÜRASYON PARAMETRELERÝ
KOMPRESÖR KORUMA PARAMETRELERÝ
DEFROST KONTROL PARAMETRELERÝ
ALARM KONTROL PARAMETRELERÝ
1:00 Stoptan sonra kompresörün yeniden start alabilmesi için geçecek süre
d.inp Dijital giriþ tipleri. nd: Dijital giriþ kullanýlmýyor. EA: Dýþ alarm. Göstergede EA mesajý yanýp söner. Çýkýþ deðiþmez. 5A: Önemli dýþ alarm. Göstergede 5A mesajý yanýp söner. Röle çýkýþlarý kapatýlýr. df: Defrost iþlemi baþlatýlýr. LGht: Aydýnlatma iþlemi baþlatýlýr.
ddi Dijital giriþ gecikmesi. Dijital giriþin aktif olabilmesi için geçecek süre.
Defrost sýrasýnda display konfigürasyonu (rE : Defrost sýrasýnda gerçek sýcaklýk gösterilmeye devam edilir.
(Lc : Defrost sýrasýnda displayde defrosta girmeden önceki en son ölçülen sýcaklýk görülür.Defrost sonlanýncaya kadar bu deðer sabit kalýr.
Enerji verildikten sonra defrostun baþlama gecikmesi
99:00
nd Lght
Set deðeri için üst limit Set deðeri için alt limit
Soðutma diferansiyeli (histerisizi) Soðutma offset deðeri
Sýcaklýk birimi
Ondalýk hane gösterimi (no : ondalýk hane gösterilmez 22°C, YE5 : ondalýk hane ile gösterilir 22.3°C.) Buzzer ses tipi seçimi (6 deðiþik ses tipi seçilebilir. 0 seçilirse alarm sýrasýnda sesli uyarý iptal edilir.)
Enerji verildikten sonra kompresörün devreye girebilmesi için geçecek süre
Prob arýzasýnda kompresör çýkýþýnýn on süresi Prob arýzasýnda kompresör çýkýþýnýn off süresi
Defrost süresi (d.dur = 0 seçildiðinde otomatik ve manual defrost devre dýþý olur.) Birbirini takip eden iki defrost arasýndaki süre
Defrost sonlandýktan sonra gerçek sýcaklýðý gösterme gecikmesi
Defrost iþleminin enerji ile baþlamasý (no : Defrost enerji gelince baþlamaz, YE5 : Defrost enerji gelince baþlar.)
Üst seviye alarmý. A.tYP deðiþtikten sonra yeniden programlanmasý gerekebilir.
Alt seviye alarmý. A.tYP deðiþtikten sonra yeniden programlanmasý gerekebilir.
Alarm histerisizi
Alarm konfigürasyonu (AB5 : Mutlak alarm. Alarm deðerleri A.LoL ve A.uPL dir.) (rEF :Baðýl alarm. Alarm deðerleri 5ET-A.LoL ve 5ET+A.uPL dir.) NOT: Alt ve üst seviye alarm deðiþkenleri A.tYP parametresine göre belirlenir.
Eðer A.tYP : A.b5 ise, A.LoL ve A.uPL dir.
Eðer A.tYP :rEF ise, LoL = 5ET-A.LoL ve A.uPL dir.
Alarm durumu oluþtuktan sonra alarm mesajý gösterme gecikmesi Enerji verildiði anda alarm mesajý gösterme gecikmesi
dpo Dijital giriþ polarizasyonu. cL : Dijital giriþ kontaðý kapalý iken aktif olur, oP: Dijital giriþ açýk iken aktif olur. CL oP Cl
1:00
0:00
2 1:00
1:00
1:00 1:00 1:00 sa:dk
dk:sn 0:00
0:00
0:10 sa:dk
0:00
ENDAKEY’DEN CÝHAZA PARAMETRELERÝN YÜKLENMESÝ:
O.typ Defrost / Aydýnlatma Rölesi çýkýþ tipi seçimi.(DEf : röle defrost rölesi olarak kullanýlýr. Lght : röle aydýnlatma
rölesi olarak kullanýlýr). dEf
lght dEf
d.drt Damlama (boþalma) zamaný. 0:00 99:00 dk:sn 2:00
d.typ Defrost tipi seçimi (ELC = Elektrikli (kompresör kapatýlýr) defrost, GA5 = Sýcak gaz (kompresör açýk) defrost ELC Ga5 ELC
ENDAKEY PARAMETRE AKTARIMI
Çalýþma modunda iken; tuþuna basýlýrsa “
uL
” mesajý görüntülenir, eðer bir hata yok ise cihazdaki parametreler ENDAKEY’e yüklenmiþ olur ve “5uc” mesajý görülür. Eðer herhangi bir arýza sebebiyle parametre yükleme iþlemi baþarýsýz olur ise “Err
” mesajý görüntülenir.CÝHAZDAN ENDAKEY’E PARAMETRELERÝN YÜKLENMESÝ
NOT 1:
Cihaza enerji verilmeden ENDAKEY ile parametre aktarma iþlemi yapýlabilir. ENDAKEY içerisinde bulunan pili daha uzun süre kullanabilmek için, parametre aktarma iþlemi bittikten sonra ENDAKEY ile cihaz arasýndaki baðlantý kesilmelidir.NOT 2:
ENDAKEY cihazý, istendiði taktirde sipariþle birlikte verilmektedir.Çalýþma modunda iken; tuþu veya ENDAKEY cihazýndaki “Read” (okuma) butonuna basýlýr ise göstergede “dL”
mesajý görülür, ENDAKEY’deki parametreler okunur ve cihaza aktarýlýr. Eðer parametre aktarýmý baþarýlý ise, ”rEF”
mesajý görülür ve cihaz yüklenen parametre deðerleri ile çalýþmaya baþlar. Eðer ENDAKEY’deki parametre kümesi farklý bir cihaza ait ise veya ENDAKEY’de arýza var ise “Err”mesajý görüntülenir ve cihazýn parametreleri deðiþmez.
nd
d.5mt Akýllý defrost seçimi(no:Defrost sayacý(2 defrost arasýndaki süre) kompresörün durumuna bakmaksýzýn eksiltilir.
YE5:Defrost sayacý kompresör çalýþtýðý sürece eksiltilir.) No YE5 No
baud Adr5
19.20 1
off Modbus slave cihaz adresi.
MODBUS HABERLEÞME PARAMETRELERÝ
Modbus haberleþme hýzý(bauthrate,0:oFF, 1:1200, 2:2400, 3:4800, 4:9600, 5:19.20)
247 1
Bps 9600
EDT5412A-T-01-161226 3/5
SÝSEL MÜHENDÝSLÝK ELEKTRONÝK SAN. VE TÝC. A.Þ.
Serifali Mah. Y.Dudullu 34775 ÜMRANÝYE/ÝSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
0:00
EDT5412A-T-01-161226 4/5
SÝSEL MÜHENDÝSLÝK ELEKTRONÝK SAN. VE TÝC. A.Þ.
Serifali Mah. Y.Dudullu 34775 ÜMRANÝYE/ÝSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
07d 0x07 Bit
Alarm konfigürasyonu.OFF=Ab5,ON=Baðýl alarm rEF A.tYP
08d 0x08 Bit
Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Coil
Adresleri Decimal Hex
Veri Tipi Verinin Ýçeriði Parametre
Adý Okuma /Yazma Ýzni
00d 0x00 Bit o.typ Okunabilir/Yazýlabilir
1.4 COILS
01d 0x01 Bit Sýcaklýk birimi. OFF=°C,ON=°F Unit
02d 0x02 Bit Ondalýk hane gösterimi. OFF=no, ON=YE5 D.PNT
03d 0x03 Bit Dijital giriþ polarizasyonu.OFF=cL, ON=oP Dpo
04d 0x04 Bit
Defrost sýrasýnda display konfigürasyonu.OFF=Lc, ON=rE D.d5p
06d 0x06 Bit
Defrost iþleminin enerji ile baþlamasý.OFF=no, ON=YE5 D.poN
Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir D.5mt
Akýllý defrost seçimi. OFF=no, ON=YE5 Holding Register
Adresleri Decimal Hex
Veri Tipi
Verinin Ýçeriði Parametre
Adý Okuma /Yazma Ýzni 0000d
0001d 0002d 0003d 0004d 0005d 0006d 0007d 0008d 0009d 0010d 0011d 0012d 0013d 0014d 0015d 0016d 0017d 0018d 0019d
0021d
0x0000 0x0001 0x0002 0x0003 0x0004 0x0005 0x0006 0x0007 0x0008 0x0009 0x000A 0x000B 0x000C 0x000D 0x000E 0x000F 0x0010 0x0011 0x0012 0x0013
0x0015 word word word word word word word word word word word word word word word word word word word word
word
Dijital giriþ tipleri .0=nd;1=EA;2=5A;3=dF;4=Lght Set deðeri
Set deðeri için üst limit Üst seviye alarmý Set deðeri için alt limit Alt seviye alarmý Soðutma offset deðeri Soðutma diferansiyeli Alarm diferansiyeli Buzzer ses tipi seçimi
Dijital giriþ gecikmesi
Enerji verildikten sonra kompresörün devreye girebilmesi için geçecek süre Stoptan sonra kompresörün yeniden start alabilmesi için geçecek süre.
Prob arýzasýnda kompresör çýkýþýnýn on süresi.
Prob arýzasýnda kompresör çýkýþýnýn off süresi.
Defrost süresi
Birbirini takip eden iki defrost arasýndaki süre Birbirini takip eden iki defrost arasýndaki süre
Defrost sonlandýktan sonra defrost un baþlama gecikmesi
Alarm durumu oluþtuktan sonra alarm mesajý gösterme gecikmesi Enerji verildiði anda alarm mesajý gösterme gecikmesi
5Et uPL A.uPL LoL A.LoL oFF Hy5 A.HY5 5nd d.inp ddi
C.Pon C.Fo5 C.PPn C.PPf d.dur d.int d.dpo d.drE
A.dfl A.dpo
Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir
1.1 HOLDING REGISTERS
ENDA EDT5412A DÝJÝTAL TERMOSTAT MODBUS PROTOKOLÜ ADRES HARÝTASI
Input Register Adresleri Decimal Hex
Veri
Tipi Verinin Ýçeriði Parametre
Adý Okuma /Yazma Ýzni
1.2 INPUT REGISTERS
0000d 0x0000 word Ölçülen sýcaklýk deðeri (°C / °F) -- Sadece okunabilir
*Holding ve Input Register parametrelerinden,tamsayý tipinde olanlar iþaretli tamsayý olarak tanýmlýdýr ve bu parametreler ondalýklý kýsým ile birliktedir.(“14.0” deðerindeki bir parametre “140” olarak okunacaktýr.)Süre ile alakalý parametrelerden “dk:sn” türünden olanlar saniye cinsinden, “sa:dk” türünden olanlar ise dakika cinsinden tanýmlanmýþtýr.
Discrate Inputs Adresleri Decimal Hex
Veri
Tipi Verinin Ýçeriði Parametre
Adý Okuma /Yazma Ýzni
1.3 DISCRATE INPUTS
0000d 0x0000 bit Kontrol çýkýþ durumu (0=OFF; 1=ON) -- Sadece okunabilir
Damlama (boþalma) zamaný d.drt Okunabilir/Yazýlabilir
word 0x0014 0020d
Defrost/Aydýnlatma çýkýþ seçimi oFF=DEf, ON=Lght
05d 0x05 Bit Defrost tipi seçimi. OFF=ElC, ON=Ga5 D.typ Okunabilir/Yazýlabilir
Sadece okunabilir
0001d 0x0001 bit Defrost çýkýþ durumu (0=OFF; 1=ON) --
Input Register Adresleri Decimal Hex
Veri Tipi Verinin Ýçeriði Parametre
Adý
Okuma /Yazma Ýzni
0000d
0001d
0x0000
0x0001
word
word
Ölçülen sýcaklýk deðeri (°C / °F)
Defrost süresi (sn). Normal defrost türü için;defrost esnasýnda defrostun sonlanmasý için kalan süre, defrost bittiðinde ise bir sonraki defrost baþlangýcý için kalan süre.
--
Sadece okunabilir
1.2 INPUT REGISTERS
--
Sadece okunabilir
* Holding Register parametrelerinden,tamsayý tipinde olanlar iþaretli tamsayý olarak tanýmlýdýr ve bu parametreler ondalýklý kýsým ile birliktedir.(Yani “14.0” deðerindeki bir parametre “140” olarak okunacaktýr.)Süre ile alakalý parametrelerden “dk:sn” türünden olanlar saniye cinsinden, “sa:dk” türünden olanlar ise dakika cinsinden tanýmlanmýþtýr.
* Input Register parametresi olarak okunan sýcaklýk deðeri,iþaretli tamsayý olarak tanýmlýdýr ve bu deðer ondalýklý kýsým ile birliktedir. (Yani “23.5°C” deðerindeki bir sýcaklýk “235” olarak okunacaktýr.
Discrete Input Adresleri Decimal
HexVeri Tipi Verinin Ýçeriði Parametre
Adý
Okuma /Yazma Ýzni
0000d 0x00 Bit Kontrol çýkýþ durumu (0=OFF; 1=ON) -- Sadece okunabilir
1.3 DISCRETE INPUTS
Coil Adresleri
Decimal Hex
Veri Tipi Verinin Ýçeriði Parametre
Adý
Okuma /Yazma Ýzni
00d 0x00 Bit Kontrol tipi seçimi. OFF=Soðutma kontrolü (Co)
ON=Isýtma kontrolü (HE) C.typ Okunabilir/Yazýlabilir
1.4 COILS
Baþlangýç Deðeri
Co
01d 0x01 Bit Sýcaklýk birimi. OFF=°C
ON=°F Unit °C
02d 0x02 Bit
Ondalýk hane gösterimi. OFF=noON=YES
D.PNT no
03d 0x03 Bit Dijital giriþ polarizasyonu.OFF=Dijital giriþ kapalý iken
aktif olur.(cL) ON=Dijital giriþ açýk iken aktif olur.(oP) Dpo cL
04d 0x04 Bit
Defrost sýrasýnda display konfigürasyonu.
OFF=Display de defrosta girmeden önce ölçülen en son sýcaklýk deðeri görülür.(Lc) ON=Gerçek sýcaklýk gösterilmeye devam edilir. (rE)
D.dsp Lc
05d 0x05 Bit
Defrost iþleminin enerji ile baþlamasý.OFF=Defrost enerji gelince baþlamaz.(no) ON=Defrost enerji gelince baþlar.(Yes)
D.poN no
06d 0x06 Bit Alarm konfigürasyonu.OFF=Mutlak alarm (AbS)
ON=Baðýl alarm (rEF) A.tYP aBs
07d 0x07 Bit
Kontrol durumu. OFF=Kontrol pasif.(C.dis)ON=Kontrol aktif.(C.Enb)
-- C.enb
Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir
Okunabilir/Yazýlabilir
5/5 SÝSEL MÜHENDÝSLÝK ELEKTRONÝK SAN. VE TÝC. A.Þ.
Serifali Mah. Y.Dudullu 34775 ÜMRANÝYE/ÝSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
EDT5412A-T-01-161226
