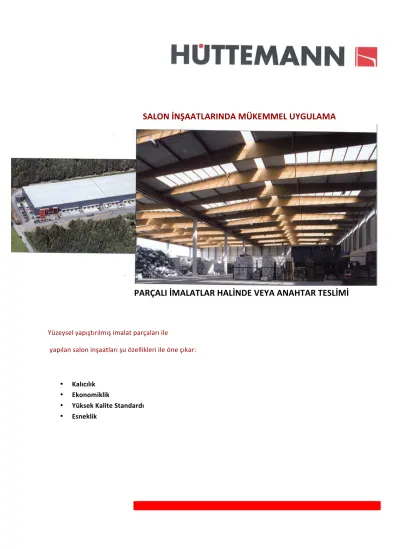

SALON İNŞAATLARINDA MÜKEMMEL UYGULAMA

PARÇALI İMALATLAR HALİNDE VEYA ANAHTAR TESLİMİ

Yüzeysel yapıştırılmış imalat parçaları ile

yapılan salon inşaatları şu özellikleri ile öne çıkar:

• Kalıcılık

• Ekonomiklik

• Yüksek Kalite Standardı

• Esneklik

(2)

SANAYİ İNŞAATLARINDA PARTNERİNİZ HÜTTEMANN

Çok katlı yapıştırılmış tahtanın uygulamalarında kalıcılık önemli bir rol oynamaktadır. Aşağıdaki tabloda ahşap, çelik ve beton arasında Ekolojik kıyaslamalar gösterilmektedir (www.ökopot.de).

Alternatifler yerine çatının ticari bir depoda ahşaptan yapılması durumunda

Ekolojik bilanço kesinlikle Yapışkan Tahta k-‐Konstrüksiyon lehine çıkmaktadır.

Yaşam devri daimi göz önüne alındığında tahtanın daha değerli bir inşaat malzemesi olduğu gayet açıktır.

Salınım gazı potansiyeli ve enerji sarfiyatı

Birincil enerji ihtiyacı ve salınım gazı potansiyeli

Çeşitli salon taşıyıcı konstrüksiyonları arasında marka karışımı yapılarak

10 metre uzunluğunda bir taşıyıcı kolon Aynı yükü taşıyan taşıyıcı konstrüksiyonu Yararlanma= Binanın toplam yaşam süresi

[kg CO2-‐Eşdeğer]

Salon taşıyıcı ahşap konstrüksiyon

Salon taşıyıcı konstrüksiyon çelik

Salon taşıyıcı konstrüksiyon demirli beton

Birincil enerji ihtiyacı (fosilli) Salınım gazı potansiyeli (CO2 kg eşdeğer)

Mutlaklık: Satın alma kararında çevreye etkisi

Çevreyi etkilemesinde...

Salınım gazı efekti Yıl oto kullanımı*

*) bu hesap planlanmış olan Avrupa tavsiye değeri 130 g C02/km için ve Almanya’da ortalama bir araç kullanımının olması halinde

(3)

HEPSİ TEK ELDEN

Modern inşaat planlamaları bugün için inşaat süresi, esnek oda dağılımı ve optimum bir malzeme akışı gibi iktisadi büyüklükleri dikkate almaktadır.

Serbest gerilimli ve ahşap konstrüksiyonlar yüksek bir esneklik sağlamaktadır.

Yapılandırma çokluğu için hiçbir sınır bulunmamaktadır.

Bizim hizmet alanlarımız

• Alt yapı ve yüzey sabitleştirmesi

• Destekler ve temeller

• Mühendislik ahşap imalatları

• Çatı kapatma ve üst aydınlatma ve RWA ?

• Cephe yapılanması

• Salon alt tabanları

• Yangından koruma (sprinkler sistemleri, yangın duvarları)

• Büro ve sosyal binalar

Hepsi Tek Elden

Firmamız içerisinde bulunan

mühendislik bürosu veya seçme firmalarla müşterek olarak çalışarak statik, konstrüksiyon ve döşeme planları tarafımızdan yapılmaktadır.

Biz yeni enerji tasarruf yönetmeliğine göre planlama yapmaktayız

(4)

DESTEKLER – TEMELLER – YANGIN DUVARLARI – TEMEL ELEMANLARI

Şekil verilmiş ayağı ile demirli beton destekler Kapı açıklığı olan temel elemanı

BSH destekler üzerinde balık sırtı bağlayıcıları T 90 kayar kapısı için alt konstrüksiyonu tamamlanmış yangın duvarı

(5)

TAŞIYICI YAPIŞTIRMALI AHŞAP KONSTRÜKSİYONLAR

Lojistik salon tesisat açıklıkları bırakılmış taşıyıcı kirişler Hububat deposu akışkan tertibatlı askılı çatı

Dökme mal deposu depolanacak malın ilk girişi Gübre depolama salonu

1000 m3 lük içeriği olan dökme bölmeleri

Ahşap tabii bir inşaat malzemesi olarak gübre maddelerinin kimyasal etkilerinden ve aşındırıcı tuzlardan etkilenmez

(6)

ÇATI KAPATMA VE RWA İLE ÜST AYDINLATMA

Üstten aydınlatmalı yeşil çatı ve RWA kapakları Folyo kaplamalı sıcak çatı

Mümkün olabilen en fazla gün ışığı ile aydınlatma Işıklandırma elemanları ile soğuk çatı şeklindeki trapez saçı kapağı

(7)

DUVAR KAPLAMALARI VE CEPHELER

Alüminyum sandviç cephe dikey ve yatay elemanlı Metal cephe

Yalıtımlı taşıyıcı kasetler ve trapez saç kaplama

Ahşap, ahşap malzeme veya üç katlı plaka şeklinde teklif Sprinkler trafo merkezi ve cephenin aynı şekilde sunulması

(8)

ÇOK KATLI AHŞAP PLAKALARDAN MAMUL STANDART SALONLAR

UYGUN ÇÖZÜMLER

(9)

STANDART SALONLAR

Çok katlı yapıştırılmış ahşap plakalardan standart salon konstrüksiyonlarına talep ahşap ticareti ile meşgul olanlar için güncel bir konu olmaya devam etmektedir. Hütteman firmalar grubu bunu kavramış olup 4 farklı salon tipi sunmaktadır.

Düzlem şeklinde tutkallanan çam ağacı imalat parçaları DIN 4074 ve DIN 1052 ye istinaden melamin reçine tutkalları ile imal edilir.

Çatı taşıyıcı konstrüksiyonlar BS14 kalite sınıfına sahiptir tüm diğer katlı olarak yapıştırılmış imalat parçaları BS11 kalite sınıfındadır.

Bunların içerisindeki çelik parçalar S235 JRG2 olup ateşte galvanize edilmiş ve diğer tüm bağlantı elemanları ve saç kalıp parçaları da galvanize edilmiş durumdadır.

Tüm yükler şu ölçümlemeler için kullanılır:

Kendi ağırlığı (g) çatı konstrüksiyonu olarak = 0,35 kN/m2 ek olarak kendi ağırlığı Kar yükü (s) =0,75 kN/m2

İnşaat tarafından köprü vinç yükü (P) = 3,2 ton

Hüttemann standart salonları aşağıdaki tanımlanan hizmetleri yerine getirir:

-‐ Statik hesaplamalar ve ahşap konstrüksiyonu çalışma planları, test edilebilir durumda

-‐ Yapılacak işler listesinde gösterilmiş olan çok katlı yapıştırılmış ahşap imalat parçaları ile çelik parçaları ve bağlantı parçaları dahil

-‐ Almanya dahilinde sevkiyat (bunun için ön şart alt tabanı sabitleştirilmiş bir inşaat şantiyesi bulunması ve ağır nakliyeler için uygun giriş, boşaltma ve montajın yapılabilir halde olması)

Ek bedel ödemesi karşılığı ek hizmetler veya değişiklikler yapılabilir -‐ Bir defalık su bazlı renksiz üst yüzey boyası, tehlike sınıfı 0

-‐ 3,50 metre boya kadar tek taraflı veya çift taraflı taşıyıcı kollar ilave edilmesi -‐ Şantiye vinç yükü 3,2 tondan daha fazlasının taşıyabilecek şekil verilmesi

-‐ Hüttemann’ın montaj dostu ahşap geçitli taşıyıcı konstrüksiyonuna ek tertibatlar bağlanabilmesi/üst yüzey sanayi türü

-‐ Ek bağlantı aksları

-‐ Bağlantı akslarının mesafelerinin kısaltılması -‐ Temel ve taban plakası statik hesapları -‐ Almanya dışı teslimat

-‐ Montaj servisi

Aşağıda gösterilmiş olan sistem salonları aşağıdaki esaslara göre hesaplanmıştır:

-‐ Yapılacak hizmetler kapsamında kendi statik hesapları dahildir -‐ Yapılacak işler listesinde teknik ön verilere uyulmaktadır -‐ Son metni ile VOB uygundur

-‐ Hüttemann firmasının genel ticari şartnamesine uygundur

Hüttemann firması sadece gösterilmiş olan sistem salonları değil tüm diğer salon büyüklükleri ve özel inşaatlarınız için de başvurabileceğiniz uzman bir kuruluştur.

(10)

STANDART SALONLAR 1

Alt taban (axb) = 15,00 x 20,00 mm Damlama yüksekliği (ht) = 4,50 metre Çatı eğilimi (alfa) = 10 °

Yapılacak işler listesi (fiyat listesine bakınız)

-‐ 3 adet eğilmiş alt bağlantısı ile çatı şeklindeki taşıyıcı konstrüksiyon -‐ 2 adet paralel üçgen çatı çerçevesi

-‐ 3 adet paralel germe desteği -‐ 3 adet paralel oynar destek -‐ 10 adet paralel üçgen destek -‐ 4 adet paralel üçgen çatı uzatması -‐ 20 adet baskı kilidi

-‐ 1 adet birbiri ile kesişen yuvarlak çelik köşe bentleri olan Hüttemann çatı bağlantı sistemi -‐ 2 adet birbiri ile kesişen yuvarlak çelik köşe bentleri olan Hüttemann duvar bağlantı sistemi

İlaveler (Fiyat listesine bakınız)

-‐ 1 x renksiz üst yüzey su bazlı boyası tehlike sınıfı 0 (ek 1) -‐ Tek taraflı 3,50 metre boyunda katlama kolu (ek 2) -‐ Her iki tarafta 3,50 metre boyunda katlama kolu (ek 3)

-‐ Şantiye vinç hattından gelen 3,2 tonluk ek yükü taşıyabilme (ek 4)

-‐ Dalgalı hat için bağlantı tertibatı olarak alt yapı konstrüksiyonu (e=1,15 metre), bu esnada baskı kilitleri devreden çıkar (ek 5)

-‐ Dalgalı hat için bağlantı tertibatı olarak alt yapı sandviç elemanlardan oluşan konstrüksiyon (e=2,50 metre), bu esnada baskı kilitleri devreden çıkar (ek 6)

(11)

STANDART SALON 2

Alt taban (axb) = 15,00 x 20,00 mm

Damlama yüksekliği (ht) = 4,50 metre Çatı eğilimi (alfa) = 10 °

-‐ Dalgalı hat için bağlantı tertibatı olarak alt yapı konstrüksiyonu (e=1,15 metre), bu esnada baskı kilitleri

(12)

STANDART SALON 3

(13)

STANDART SALON 3

-‐ Dalgalı hat için bağlantı tertibatı olarak alt yapı konstrüksiyonu (e=1,15 metre), bu esnada baskı kilitleri

(14)

STANDART SALON 4

(15)

EN GÜZEL KONUMLU SALON İNŞAATLARI

PARÇALI İMALATLAR VEYA ANAHTAR TESLİM
