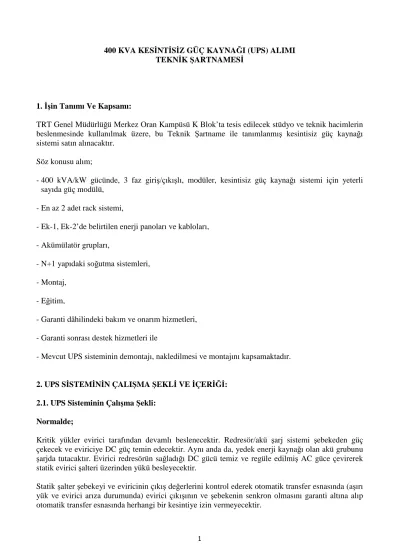

400 KVA KESİNTİSİZ GÜÇ KAYNAĞI (UPS) ALIMI TEKNİK ŞARTNAMESİ

1. İşin Tanımı Ve Kapsamı:

TRT Genel Müdürlüğü Merkez Oran Kampüsü K Blok’ta tesis edilecek stüdyo ve teknik hacimlerin beslenmesinde kullanılmak üzere, bu Teknik Şartname ile tanımlanmış kesintisiz güç kaynağı sistemi satın alınacaktır.

Söz konusu alım;

- 400 kVA/kW gücünde, 3 faz giriş/çıkışlı, modüler, kesintisiz güç kaynağı sistemi için yeterli sayıda güç modülü,

- En az 2 adet rack sistemi,

- Ek-1, Ek-2’de belirtilen enerji panoları ve kabloları, - Akümülatör grupları,

- N+1 yapıdaki soğutma sistemleri, - Montaj,

- Eğitim,

- Garanti dâhilindeki bakım ve onarım hizmetleri, - Garanti sonrası destek hizmetleri ile

- Mevcut UPS sisteminin demontajı, nakledilmesi ve montajını kapsamaktadır.

2. UPS SİSTEMİNİN ÇALIŞMA ŞEKLİ VE İÇERİĞİ:

2.1. UPS Sisteminin Çalışma Şekli:

Normalde;

Kritik yükler evirici tarafından devamlı beslenecektir. Redresör/akü şarj sistemi şebekeden güç çekecek ve eviriciye DC güç temin edecektir. Aynı anda da, yedek enerji kaynağı olan akü grubunu şarjda tutacaktır. Evirici redresörün sağladığı DC gücü temiz ve regüle edilmiş AC güce çevirerek statik evirici şalteri üzerinden yükü besleyecektir.

Statik şalter şebekeyi ve eviricinin çıkış değerlerini kontrol ederek otomatik transfer esnasında (aşırı yük ve evirici arıza durumunda) evirici çıkışının ve şebekenin senkron olmasını garanti altına alıp otomatik transfer esnasında herhangi bir kesintiye izin vermeyecektir.

Aküden / Akü Grubundan Besleme;

Sistem, şebeke fazlarından biri/birkaçı kesildiğinde veya şebeke geriliminin toleransları dışına çıktığında, yük herhangi bir şalter açıp-kapaması olmaksızın yedek enerji kaynağı olan akü grubundan sağlanan DC ile evirici üzerinden beslemeye devam edecektir. Şebeke kesilmesinde veya yeniden gelmesinde, kritik yüklerin beslenmesinde hiçbir kesinti olmayacaktır.

Şarj Durumunda;

Şebeke tekrar geldiğinde redresör/şarj grubu eviriciyi tekrar beslemeye ve akü grubunu tekrar şarj etmeye başlayacaktır. Bu işlemler tamamen otomatik olacak ve kritik yüklerin beslenmesinde herhangi bir kesintiye neden olmayacaktır.

Bypass Durumunda;

UPS bakımı istendiğinde, UPS arızasında veya tamir durumunda kritik yükler kesinti olmaksızın diğer bir kaynağa bypass edilecektir. Bypass’a geçiş elle veya otomatik olacaktır. Yükün bypass’tan eviriciye tekrar transferi ise, eviricinin şebekeye senkronizasyonuna müteakip, manuel veya otomatik olarak kesintisiz gerçekleşecektir. Otomatik ve manuel bypass şalterleri sistemle bütünleşik olacaktır.

Akü Grubunun Devre Dışı Kalması;

Bakım için yalnız akü grubunun devre dışı bırakılması, akülerin bir devre kesici vasıtasıyla redresör/şarj grubu ve eviriciden ayrılması ile olacaktır. Bu durumda UPS aküsüz fonksiyonunu yapacak ve bu şartnamede belirtilen performans kriterlerini sağlayacaktır.

Otomatik Akü Testi;

Otomatik, programlanabilir akü test özelliği olmalı ve akü testinin olumsuz olması durumunda sesli görülür alarm vermelidir. Akü testi, hiçbir şekilde yükün enerjisiz kalmasına sebep olmamalıdır.

2.2. UPS Sisteminin İçeriği:

UPS sistemi çift çevrim (double conversion) prensibine göre online çalışacak ve aşağıdaki ana birimleri içerecektir;

a) Doğrultucu (rectifier), b) Evirici (inverter),

c) Direkt geçiş devresi (automatic static by-pass), d) El ile kumanda (manuel by-pass),

e) Akümülatörler

2.2.1.Doğrultucu (Redresör):

2.2.1.1. Doğrultucu; evirici ve yedek enerji kaynağı olarak kullanılacak akümülatörleri besleyecektir.

2.2.1.2. Çıkış gerilimi ve batarya göz adedi imalatçı firma tarafından belirlenecektir.

2.2.1.3. Doğrultucu, IGBT veya MOSFET ile anahtarlama mimarisine sahip olacaktır.

2.2.1.4. Doğrultucunun tüm çıkış koşullarını sağlayabileceği giriş aralığı en az 340-475 V ve 45-65 Hz olacaktır. Tolerans dışında kalan şebeke gerilimlerinde, doğrultucu DC baraya çıkış vermeye (akü destekli olarak eviriciyi beslemeye) devam edecektir.

2.2.1.5. UPS sisteminin giriş akımındaki toplam harmonik bozulma yüzdesi (ITHD); her çeşit yük durumunda (lineer veya nonlineer yük durumlarında) en fazla 5 % olacaktır.

2.2.1.6. Doğrultucular soft start özelliğine sahip olacaktır ve soft-start süresi 0-90 sn aralığında ayarlanabilir olacaktır.

2.2.1.7. Bu özelliğe ek olarak, güç kaynağının demeraj akımı çekmesini önlemek için, doğrultucunun ayrıca akım sınırlama özelliği olmalıdır.

2.2.1.8. Doğrultucu, bakımsız kurşun-asit (VRLA) ve NiCd akülerin şarj tekniklerini destekler yapıda olacak ve akü üreticilerinin optimal şarj akım-gerilim karakteristiklerini göz önüne alarak şarj edecektir.

2.2.1.9. Doğrultucu, şarj esnasında akülerin bulunduğu ortam ısısını dikkate alan, sıcaklık dengelemeli (ısı kompanzasyonlu) şarj yapabilme özelliğine sahip olacaktır.

2.2.1.10. Doğrultucu arızasında veya giriş geriliminin limitler dışında olması halinde; evirici, akü grubundan gerekli DC beslemesini sağlayarak yükü kesintisiz beslemeye devam edecektir.

(Akü 1,70 V/göz ve ± 0,02 V/göz ayarlanabilir gerilimine kadar).

2.2.1.11. Doğrultucuda meydana gelecek herhangi bir şarj arızasında akümülatörlerin zarar görmemeleri için gerekli önlemler (uygulanabilecek kontrolsüz şarj akım ve yüksek değerli şarj gerilimine karşı) alınacaktır.

Böyle bir arızada sistem devre dışı olmayacak, doğrultucu 2,22 V/göz geriliminde çıkış vermeye devam edecek, ancak arıza alarm ile tanımlanacaktır.

2.2.1.12. Akü şarj akımı, limitlenebilir (sınırlamalı) olacaktır.

2.2.1.13. Doğrultucu çıkışındaki dalgalanma (ripple) gerilimi oranı %1' i aşmayacaktır.

2.2.1.14. Doğrultucu aşırı akıma ve çıkışında oluşabilecek kısa devreye karşı DC sigorta ile korunacaktır.

2.2.1.15. Doğrultucu uygun kapasitedeki jeneratör ile uyumlu olarak çalışabilecektir.

2.2.2. Evirici (Inverter):

2.2.2.1. Evirici; doğrultucu ve akü grubunun bağlı olduğu DC bara üzerinden, anahtarlama teknolojisi ile her türlü gürültüden arındırılmış yeni bir sinüs dalgası üreterek çıkışa aktaracaktır.

2.2.2.2. UPS giriş besleme geriliminin limitler dışında olması halinde veya doğrultucu arızasında, evirici gerekli DC enerjiyi akü grubundan sağlayarak yükü kesintisiz beslemeye devam edecektir (Akü 1,70 V/göz ve ayarlanabilir ± 0,02 V/göz gerilimine kadar).

2.2.2.3. Evirici giriş gerilim aralığı, yedek enerji kaynağı olarak kullanılacak akümülatör grubu son deşarj gerilimi (1,70 V/göz (±0,02)) ile kullanılacak akümülatör şarj gerilim değerlerini içine alacak genişlikte olacaktır.

2.2.2.4. UPS sistemi; çıkış güç faktörü endüktif/kapasitif olarak 0,5≤cos

ᵠ

2.2.2.5. Çıkış gerilimi statik toleransı en fazla %1,5; dinamik toleransı (0-%100 yük değişiminde) ise IEC/EN 62040-3 Sınıf-1’e uygun olacaktır.

2.2.2.6. Tam yükte, çıkış gerilimindeki toplam harmonik bozulma yüzdesi en fazla lineer yüklerde

% 1; nonlinear yüklerde % 4 olacaktır. Söz konusu değerler orijinal kataloglarda yer alacaktır.

2.2.2.7. Crest faktörü 3:1 olacaktır.

2.2.1.16. Eviricide IGBT veya MOSFET ile anahtarlama mimarisi kullanılarak SPWM (Sinusoidal Pulse Width Modulation) veya geliştirilmiş PWM tekniği ile anahtarlama yapılmalıdır.

2.2.2.8. Evirici tam yükte devamlı, % 125 yükte asgari 10 dakika, % 150 yükte asgari 1 dakika çalışabilmelidir. Bu limitler aşıldığında ve statik bypass gerilimi ayarlanan limitler dahilinde ise, yükü kesintisiz olarak şebekeye transfer etmelidir.

2.2.2.9. Eviricinin kontrolü ve kumandası aşağıdaki fonksiyonları içerecektir;

-Gerilim kontrolü,

-Öz senkronizasyonlu referans frekans,

-Başka frekanslara senkronize olabilme özelliği, -Akım sınırlaması,

-Aşırı akım denetlemesi.

2.2.2.10. Evirici, şebekenin f-u değerleri tanımlanan limitler içersinde ise, şebeke senkronizasyonlu, belirtilen sınırlar dışında ise öz senkronizasyonlu (frekansını kendisi belirleyerek) çalışacaktır.

2.2.2.11. Evirici nominal 220/380 V. çıkış gerilimini;

- Şebekenin tanımlanan limitlerin içinde olması halinde, doğrultucu çıkışından alınacak DC enerjiyi kullanarak (akümülatör grubundan desteksiz),

-Şebekenin tanımlanan limitlerin dışında olması halinde, yedek enerji kaynağı olan akümülatör grubundan destekli veya direkt akümülatör grubundan sağlanacak DC enerjiyi kullanarak verecektir.

2.2.2.12. Eviricide kullanılan anahtarlama elemanlarında aşırı ısı koruma devresi bulunmalıdır.

2.2.2.13. %100 dengesiz yüklemede faz kayması en fazla 3 derece olmalıdır.

2.2.2.14. Herhangi bir sebeple akü grubu devre dışı olduğunda, evirici çalışmasına devam edebilmelidir.

2.2.2.15. Evirici doğrultucudan bağımsız olarak açılıp kapatılabilmelidir.

2.2.2.16. Evirici, akü son derin deşarj geriliminde otomatik olarak çalışmasını durduracaktır. Yeniden çalışmaya başlaması; otomatik olarak (DC bara - akü geriliminin) set edilen değere ulaşması ile olacaktır.

2.2.2.17. Evirici aküsüz çalışabilme özelliğine sahip olacaktır.

2.2.3.Statik Bypass Switch (SBS):

2.2.3.1. Şebeke/yardımcı kaynak ile evirici çıkışı arasında elektronik kontrollü yarı iletken bir şalter olacaktır. Bu amaçla; 400 kVA UPS sisteminde yedekli olarak en az 2 adet static bypass switch bulunacaktır. UPS'in normal çalışması durumunda yük eviriciden beslenecektir.

Aşırı yükte, kısa devre durumunda veya eviricide bir arıza meydana gelmesi halinde, yükü enerji kesintisi olmaksızın şebekeye ya da yardımcı kaynağa aktaracaktır. Eviricide arıza geçmiş/giderilmiş olması durumunda, yükü tekrar eviriciye aktaracaktır. Gerilim ve frekans değerleri, tanımlanan tolerans değerleri dışında ise şebekeye transfer işlemini gerçekleştirmemelidir.

2.2.3.2. Aşağıdaki koşullarda statik geçiş anahtarı üzerinden yük kesintisiz olarak beslenecektir;

- Evirici çıkışında aşırı gerilim ve akım, - UPS içerisinde aşırı sıcaklık,

- UPS arızası (Evirici giriş gerilimi limit dışı, evirici arızası-çıkış f/u değeri limit dışı), - El ile kumanda,

2.2.3.3. Kesintisiz bir geçişin sağlanabilmesi için, eviricinin UPS besleme gerilimine senkron çalışması (senkron çıkış vermesi) sağlanacaktır.

2.2.3.4. Direkt geçiş devresinin izlemesi için aşağıdaki kontroller yapılacaktır;

- Şebekenin denetlenmesi;

Şebeke gerilimi (±10%) Şebeke frekansı (±2%)

- Kesintisiz bara (Uss) geriliminin denetlenmesi;

Kesintisiz bara gerilimi (± 10%)

Kesintisiz bara geriliminin tanımlanan limitlerin dışına çıkması durumunda, direk geçiş devresi gecikmesiz ve kesintisiz olarak yükü şebekeye aktaracaktır.

Şebeke gerilimi değerleri yük için tanımlanan limitlerinin dışında ise (yüke zarar verecek limit) otomatik geçiş olmayacaktır.

2.2.3.5. Aşırı yüklenme nedeniyle bypass devresi üzerinden beslenmeye başlanan yükler akım değerinin, evirici için tanımlanan limitler içerisine girmesi halinde yük kesintisiz olarak evirici üzerine aktarılacaktır.

2.2.3.6. UPS ön panelinde şebeke ile evirici çıkışının senkron olup olmadığını, senkron limit dışı durumunu ve aşırı yük durumunu belirten led/göstergeler bulunacaktır.

2.2.4.El ile Kumanda (Manuel Bypass):

2.2.4.1. Bakım, onarım veya başka sebeplerle UPS’in devre dışı bırakılması istenildiğinde, yükü şebekeye ya da yardımcı kaynağa elle (manuel) kesintisiz aktarmalıdır. Bu anahtar ON durumunda iken UPS kabini içersinde giriş terminallerinin dışında hiç bir noktada gerilim bulunmayacaktır. Bu anahtar sistemle bütünleşik olacaktır.

2.2.4.2. Olabilecek yarı iletken şalter arızalarına karşı bypass devrelerinde sigorta bulunacaktır.

2.2.5.Akü Grubu:

2.2.5.1. Kesintisiz güç kaynağı sistemi için yeni akü grupları firmaca temin edilerek monte edilecektir.

2.2.5.2. UPS sistemine ait akü grubu 2 (iki) paralel koldan oluşacak olup, 400 kW gücü 1,70 volt/hücre kesme gerilimine kadar besleme süresi 2 (iki) paralel kol toplamı için en az 10 dakika olacaktır.

2.2.5.3. Akü grupları, UPS odasından yaklaşık 25 metre mesafede bulunan akü odasına konulacak olup, söz konusu akü grupları ile UPS arasındaki akü kabloları Yüklenici firmaca çekilecektir.

2.2.5.4. Akü gruplarının her bir kolu için uygun kapasitede akü şalteri (UPS üzerindeki DC ana kesici hariç) ve bu akü şalterleri için sac pano Yüklenici tarafından temin edilerek montajı gerçekleştirilecektir. Montaj sırasında ihtiyaç duyulacak her türlü DC akü kablosu Firmaca temin edilerek monte edilecektir. Ayrıca, her akü kolu üzerinde; atık akü sigortası uyarı lambası bulunacaktır.

2.2.5.5. Akü grubu 10 yıl ömür beklentili, tamamen bakımsız ve gaz çıkartmayan tipte olacaktır.

2.2.5.6. Akü gruplarının üreticisi, EUROBAT üyesi olacaktır. Buna ilişkin dokümanlar teklif ile birlikte İdareye teslim edilecektir.

2.2.5.7. UPS ve akülerin konulacağı mekân incelenerek, problem çıkmayacak şekilde akü sayısı tespit edilecektir.

2.2.5.8. Akülerin kutup başları paslanmaz metalden ve çekilecek maksimum akıma dayanıklı olacaktır.

2.2.5.9. Akülerin dış kutusu tamamen kapalı olup açılabilir kapağı olmayacak ve dış kutu aside, patlamaya ve dış darbelere karşı dayanıklı olacaktır.

2.2.5.10. DC bara gerilimi, aküler için tanımlanan deşarj sonu 1,70 Volt/hücre gerilimi değerinin altına düştüğünde, güç kaynağı çıkışını otomatik olarak kesecektir.

2.2.5.11. Aküler belirli periyotlarda UPS tarafından otomatik olarak kapasite testi yapılabilmeli, bir problem bulunması halinde, yazılım yardımıyla kullanıcı uyarılmalı, rapor edilebilmeli ve bu testler UPS’in güvenli çalışmasını etkilememelidir.

2.2.5.12. Akü grubu ile UPS arasındaki bağlantı firmaca yapılacak olup, gerekli pabuçlu bağlantı kabloları, kablo tavası, bağlantı vidaları, kutup başı koruma plastik kılıfları vs. firmaca temin edilecektir.

2.2.5.13. Aküler arasındaki bağlantılar baralarla yapılacak olup, temasa karşı üzerleri yalıtkan malzeme ile kaplanacaktır.

2.2.5.14. Akülerin markası menşei ve modeli teklifte belirtilecektir.

2.2.5.15. Akülerin üzerinde aşağıda belirtilen yazılar ile işaretlemeler yıpranmayacak ve çıkmayacak biçimde olacaktır.

İmalatçı Firma adı, İmalat Tarihi (Ay, yıl),

20 C de K10 veya K20 kapasitesi, Boyut ve ağırlık ölçüleri,

Gerilimi, Ah veya Watt değeri, İmalatçı ülke ve standardı,

Kutup başlarını belirtir (+) ve (-) işaretleri,

2.2.5.16. Akümülatörler yeni imal edilmiş olacaktır. Akümülatörlerin teslim tarihi ile imalat tarihi arasında en fazla 120 (yüz yirmi) günlük bir fark olacaktır.

2.2.5.17. Teklif edilen akümülatöre ait katalog (şarj-deşarj eğrilerini, cycle sayısı ve derin deşarj cycle sayısı grafik değerlerini de içerecek şekilde) teklifle beraber verilecektir.

2.2.5.18. UPS sistemi için önerilen akü sürelerinin nasıl hesap edildiği ayrıntılı olarak verilecektir.

Burada kullanılan değerler, orijinal katalog üzerinde işaretlenecektir. Akü sayısı, sistemin tamamen rezistif (cosᵠ=1) yüklenmesi durumunda güç kaybı olmadan çalışabilecek şekilde seçilecektir. Ayrıca akü hesaplarında; 400 kW UPS sisteminin 1.7 V/hücre kesme gerilimindeki akü deşarj akım hesabı ve bu hesaba uygun olarak seçilen akü kesicileri ve kablo kesitleri belirtilecektir.

2.2.5.19. Kesintisiz güç kaynağı (UPS) sisteminin sevkiyat öncesi ara denetim sırasında akümülatörler fabrikada ise akülerin tam yük testleri de bu kabul sırasında yapılacaktır.

Aküler montaj sırasında getirilecekse, UPS montajı sonrasında akülerin tam yük testleri yapılacaktır.

3.GENEL ÖZELLİKLER:

3.1. Teklif edilen kesintisiz güç kaynağı sisteminin AC/AC (double conversion) verimi tam yükte en az %96 olacaktır.

3.2. Kesintisiz güç kaynağı sisteminin 1 metre mesafeden yaydığı gürültü rack başına en fazla 65 dB olacaktır.

3.3. UPS sistemini oluşturan modüllerin gücü 20 kW ≤ P Modül ≤ 40kW aralığında olacaktır.

3.4. Teklif edilecek UPS sistemine; yük artırım amacıyla en az 1 adet rack ilave edilebilmelidir.

3.5. Sistem, sinyal çıkışı için gerilimsiz kontak çıkışlarına sahip olacaktır.

3.6. Sistem aşırı ısı korumasına sahip olacaktır. Tehlike sınırlarına ulaşıldığında cihaz sesli ikaz verecek ve buna ilişkin sistem firmaca yapılacaktır.

3.7. Teklif edilen kesintisiz güç kaynakları, TS/BS/EN/IEC vb. normlar kapsamındaki 62040-1, 62040-2 (Class C2), 62040-3 (Class 1), 60950-1, 60529 standartlarına sahip olacak ve akredite edilmiş yetkili laboratuarlarda yapılmış bu konudaki test raporları ve ilgili sertifikalar teklif ile birlikte İdareye verilecektir.

3.8. UPS sisteminin RFI filtreye sahip olduğu ve sınıfı cihaz katalogunda açıkça belirtilmiş olmalıdır. Satın alınacak olan UPS sistemi, yayın-yapımdaki ses ve görüntü teçhizatında kullanılacağı için bu frekanslarda meydana gelebilecek girişimleri engelleyebilecek kapasitede bir RFI filtre kullanılacaktır. Girişimin meydana gelmesi halinde; ilgili frekans aralığını bastırmak üzere firmaca ilave filtre tasarlanarak monte edilecektir.

3.9. Kesintisiz Güç Kaynağı darbe genişlik modülasyon (PWM) Teknolojisi ya da daha yeni teknoloji ve yüksek frekans çalışma prensibi ile üretilmiş olmalıdır.

3.10. Standart RS232 çıkışı ile bilgisayarla bağlantı kurulabilmelidir. UPS ile ilgili tüm bilgiler ekrandan izlenebilecektir.

3.11. UPS sisteminin, işletmeden sorumlu birimce 24 saat bilgisayar üzerinden izlenmesi sağlanacaktır

3.12. Kesintisiz güç kaynaklarının çalışması, uzak izleme paneli ile izlenebilecektir. Bu panel İdarenin istediği uygun mahale monte edilecektir (UPS’den yaklaşık 200 metre uzak mesafe içinde).

3.13. Uzaktan izleme paneli yapısı, UPS fonksiyonel yapısına uygun olacaktır. Bu ünitede alarmlar sesli ve görülebilir (ışıklı) olacaktır.

3.14. Uzaktan izleme paneli, panelin bağlantısı için kullanılacak malzeme ve yapılacak işçilik sistem fiyatına dâhil olacak, ayrıca ücret talep edilmeyecektir.

3.15. RF (Radyo Frekans) altında Kesintisiz Güç Kaynağında hiçbir performans bozulması olmadan

%100 çalışma garantisi olacaktır.

3.16. UPS sistemi N+1 paralellenebilir özelliğe sahip olacaktır. UPS sistemi tekli veya çoklu sistem olarak çalışmada bütün fonksiyonlarını yerine getirecektir.

3.17. Kesintisiz Güç Kaynağı, nominal güç için tanımlanan 1000 m. çalışma yüksekliğinde, 0 ºC ile + 40 ºC arasında sürekli ve sorunsuz olarak çalışacaktır.

3.18. Kesintisiz Güç Kaynağı, bağıl nem oranı %0 ile %90 arasında olan bir ortamda sorunsuz çalışacaktır.

3.19. Firmaca yapılacak soğutma hesabı neticesinde; UPS odasında bulunan mevcut soğutma teçhizatının (2 adet 42.000 btu/saat soğutma kapasiteli salon tipi klima) N+1 çalışma için yeterli olmaması halinde Yüklenici tarafından ilave klima temin edilecektir.

3.20. İlave klima sisteminin soğutma enerji sınıfı en az A olacaktır.

EER= ...≥3,2

3.21. Soğutulmuş hava sirkülasyonu, UPS sisteminin önden soğutulmuş havayı alarak arkadan üfleme döngüsüne uygun olacaktır.

3.22. UPS sisteminin nominal yükte ortama yaymakta olduğu ısı miktarı, sistem için net olarak belirtilmelidir. Bu değer ve sistemin konacağı 6.20x3.10 metre boyutlarındaki metal konteynırın diğer özellikleri dikkate alınarak klima seçimleri yapılmalıdır. Ayrıca, sistemin sağlıklı çalışması için oluşturulması gereken ortam varsa açıklanmalıdır. Seçilen klimaların enerji kesintisi sonrasında otomatik devreye girebilme özelliği olacaktır. Klimaların dış üniteleri –15 ºC ortam sıcaklığında çalışabilmelidir.

3.23. Klima kapasiteleri, UPS sisteminin tam yükte (akü şarjı dahil) çalışması durumunda, UPS sistemi kayıp gücünden açığa çıkan ısı ile ortam ısı kaybını karşılayarak ortamı 20 ºC de tutacak şekilde seçilecektir.

3.24. Bu amaçla, UPS sisteminin tam yükteki kayıp güç bilgisi (akü şarjı dâhil) ve ortam ısı kayıplarını gösterir;

- soğutma sistemi hesapları,

- kurulması planlanan klima kapasite, marka ve tip bilgileri teklif ile birlikte İdareye yazılı olarak verilecektir.

3.25. Tesis edilecek olan UPS sistemi ile Ek-1’de yer alan enerji panolarının (akü grupları hariç), 6.20x3.10 metre boyutlarındaki konteynırın içerisine montajına ilişkin yerleşim planı teklif ile birlikte İdareye yazılı olarak teslim edilecektir.

3.26. Teklif edilen kesintisiz güç kaynaklarının ön panelinde sistemin çalışması ile ilgili bilgileri almak amacıyla enerji akış diyagramı (mimik panel) bulunacaktır.

3.27. Ön panelde sisteme ait tüm parametrelerin okunması için LCD göstergeler bulunmalıdır. LCD göstergelerden en az giriş gerilimi, frekansı, çıkış gerilim, akımı ve frekansları, toplam çıkış gücü okunmalıdır. Ayrıca ön panelde, UPS sistemini oluşturan ünitelerin devrede olup olmadığını ve arıza durumlarını gösteren indikatörler bulunacaktır.

3.28. UPS sisteminin giriş güç faktörü en az 0,99 olacaktır.

3.29. UPS sisteminin N+1 çalışmada, yük paylaşımı ±%5 sınırlar içinde olacaktır.

3.30. UPS sistemi normal şartlar altında paralel olarak çalıştırılacaktır. Ünitelerin birinde sorun olması halinde, diğer ünite/üniteler tüm yükü üzerine alarak çalışmaya devam edecektir.

4.GENEL HUSUSLAR:

4.1. Yüklenici, satın alınacak malzeme ve hizmetlerle birlikte, UPS sisteminin kullanılacağı yerdeki bütün elektrik, çevre ve hacim koşullarıyla uyumlu olacak ilgili cihaz ile malzemeyi tasarlayacak ve sağlayacaktır.

4.2. Firmalar, teklif vermeden önce yapılacak işler ve şartlarla ilgili olarak mahallinde bilgi edinebilecektir.

4.3. Yaptığı işe ilişkin bilgi eksikliğinden kaynaklanan aksaklıklardan yüklenici Firma sorumlu olacak, sonradan herhangi bir hak ve talepte bulunmayacaktır.

4.4. Yapılacak işlere ilişkin her türlü malzeme ve teçhizat, firma tarafından temin edilecek ve İdareye ek bir külfet getirmeyecektir. Montaj sırasında meydana gelebilecek her türlü hasar, zarar ve ziyan Firmaca karşılanacaktır.

4.5. İşlere ait her türlü montaj ve bağlantılar yayın hizmetini aksatmayacak şekilde İdarenin belirlediği gün ve saatlerde yapılacaktır.

4.6. UPS sisteminin kurulacağı yerler/merkezler için, enerji panosu ve alt yapı iş-malzeme bilgileri ve iş planı, Ek-1, Ek-2’de belirtildiği şekilde olacaktır.

Ek-1: K Blok Tek Hat Şeması

Ek-2: Sefaretler Stüdyosu Tek Hat Şeması

K Blok Tek Hat Şemasında yer alan şalter ve kabloların kapasite ve kesitleri; teklif edilen ürünün maksimum rack gücü, selektif seçicilik ve Ek-1 tek hat şema taslağında belirtilen hususlar dikkate alınarak Yüklenici firma tarafından belirlenecektir. Belirlenen söz konusu değerler neticesinde oluşacak tek hat şeması Yüklenici firmalarca teklif ile birlikte İdareye yazılı olarak teslim edilecektir.

4.7. Teklif veren firmalar, teklif ettikleri UPS ve altyapıda kullanılacak ana malzemelerin (akü grupları, soğutma sistemi, rack, kablo, termik manyetik şalterleri vb.) kataloglarına ilave olarak aşağıdaki bilgileri vereceklerdir.

Marka:

Model:

Miktar:

Ayrıca İdari Şartnamenin 58. Maddesinde belirtildiği gibi; teklif mektubunda teklifin şekli (Doğrudan Depo Teslimi veya DDP Vasıtasıyla Depo Teslimi) açıkça belirtilecektir. Teklif şeklini teklif mektubunda açıkça belirtmeyen isteklilerin teklifleri, ihale günü evrak eksikliği nedeniyle geçersiz sayılacaktır.

4.8. Teklif edilen kesintisiz güç kaynakları, firmaların ya da satıcı firmanın temsil ettiği üretici firmanın seri üretimleri olacaktır. Prototip ya da şartnameye göre modifiye edilmiş cihazlar teklif edilmeyecek, şartnamede istenen özellikler dosya ile birlikte verilen kataloglarda rahatça görülebilecektir. Kataloglar orijinal baskı olacaktır. Renkli printer baskı kabul edilmeyecek olup bu tür teklifler değerlendirme dışı bırakılacaktır.

4.9. Verilen doküman ve kataloglarda teklif edilen modeller işaretlenecek, ayrıca, bu doküman ve kataloglarda da firma imzası ve kaşesi olacaktır.

4.10. Tekliflerde, teklif edilen sistem ve donanımın en az 10 yıl müddetle tüm parçalarının tedarik edilebileceği açıkça taahhüt edilecektir.

4.11. İhale konusu UPS sisteminin kurulacağı yerdeki altyapı tesisatlarının tamamlanması ve aküleri ile birlikte montajının yapılıp devreye alınması Yüklenici tarafından yapılacaktır.

4.12. Firmalar, teklif ettikleri kesintisiz güç kaynaklarının giriş ve çıkışlarında kullanacakları kabloları kendileri temin edecek ve kesitlerini tekliflerinde belirteceklerdir. Kullanılacak kablolar TSE belgeli olacaktır.

4.13. Ek-1, Ek-2’de tanımlanan tüm altyapı işleri (kablo ve kablo bağlantıları, her türlü kablo tavası, çalışma ortamının düzenlenmesi, gereksiz kablo vb. malzemelerin demonte edilmesi, mevcut enerji kablolarının düzenlenmesi vb.) proje kapsamındadır.

4.14. Satın alınacak kesintisiz güç kaynağının kurulacağı mahaldeki mevcut UPS sisteminin demontajı, Kurumumuz Sefaretler Stüdyosuna nakledilmesi, Ek-2’te yer alan Tek Hat Şemasına uygun olarak UPS ve imal edilecek olan yeni panosunun montajı ve yük aktarmaları yüklenici firma tarafından gerçekleştirilecektir. UPS sistemlerinde mevcut aküler kullanılacak olup, sac akü kesici panosu ve kesici şalterler Yüklenici firma tarafından yaptırılarak monte edilecektir.

Mevcut UPS ve aksesuarlarının montajını müteakip olarak; UPS sisteminin paralel olarak devreye alınması (paralelleme kartının temini dahil) İdare tarafından yetkili firmaya yaptırılacaktır.

4.15. Teknik şartnamede belirtilmiş olsun ya da olmasın, UPS sisteminin istenilen şekilde çalışabilmesi için gerekli tüm iş ve teçhizatlar (kolonların ayrılması, ilave kesici konulması, elektriki topraklamanın yapılması, kablo kanalları, duvar delme, yıkma vb. inşaat işleri ve benzeri şeyler) tamamen firmaca yerine getirilecektir.

4.16. İdare ihalenin değerlendirilmesi sürecinde gerekli gördüğü takdirde, Ankara’da bulunan herhangi bir Üniversitenin bu konudaki uzman öğretim üyesinden görüş ve hizmet alabilecektir.

5. GARANTİ VE BAKIM, ONARIM:

Yüklenici tarafından teslim edilecek malların geçici kabulünden sonra, satın alınan teçhizat ve aksesuarlarının montaj ve bağlantı işçiliği dâhil olmak üzere asgari 2 yıl garanti süresi olacaktır.

Garanti süresi geçici kabulün yapıldığı tarihte başlar ve kesin kabulün yapıldığı tarihte sona erer.

Yüklenici bu mallara ait garanti belgelerini İdare adına düzenletmek ve orijinal nüshalarını İdareye teslim etmekle mükelleftir. Garanti kapsamındaki malzemede sözleşme süresi içerisinde tespit edilecek hata, ayıp ve eksikliklerin garanti sağlayan kişi veya kuruluş tarafından giderilmesini Yüklenici üstelenecektir. Bu yükümlülüğün Yüklenici tarafından yerine getirilmemesi halinde İdare, garantinin sağlanması için yapacağı tüm giderleri Yüklenicinin alacaklarından kesmek veya teminatını paraya çevirmek suretiyle tahsil etmek hakkına sahiptir.

Garanti süresi içerisinde satın alınan teçhizatta oluşacak arızaların giderilmesi yükleniciye ait olacaktır. Arızanın Yükleniciye bildirilmesini (telefon veya faks) müteakip en geç 2 saat içerisinde müdahale edecek ve her halükarda arızayı giderme süresi 2 (iki) takvim gününü geçmeyecektir.

Bahse konu sürelerin aşılması halinde; aşılan süreler için sözleşme bedelinin %0,02 (on binde iki)’si oranında saatlik gecikme cezası uygulanacaktır. Arızalar giderilirken mahalde Kurum ilgili personeli de bulunacaktır.

Ceza tutarı;

Cezalı saat sayısı x Sözleşme Bedeli x 0.0002 formülü ile hesaplanacaktır.

Yüklenici, garanti süresi içerisinde Tüketicinin bilinçli kusuru olmaksızın arızalanan ve 30 (otuz) takvim günü içerisinde arızası giderilemeyen veya kullanım esnasında gizli ayıbı olduğu tespit edilen malzemenin yenisini idareye hiçbir ücret ve maddi külfet yüklemeden, temin etmekle yükümlüdür.

Temin süresi, arızanın ilk bildirim tarihinden itibaren en fazla 60 (altmış) gündür. 30 günlük sürenin bitiminde; hizmetin aksamaması için yüklenici arızalı teçhizatın yerine geçici bir teçhizat temin etmekle yükümlüdür.

Geçici olarak temin edilen teçhizat için Yüklenici hiçbir ücret talep etmeyecektir. Geçici teçhizatın idarede bulunduğu sürede, Yükleniciye ceza uygulanmayacaktır. Yüklenicinin; bu yükümlülüklerini yerine getirmemesi halinde, sözleşmenin 42. Maddesi uygulanacaktır.

Yüklenicinin sözleşmede hüküm altına alınmış olmasına rağmen; bakım ve onarım yükümlülüğünü yerine getirmekten imtina etmesi veya gecikmeli olarak yerine getirmesi nedeniyle mallarda oluşacak zarar ve hasarların giderilmesinden Yüklenici sorumlu olacaktır. Yüklenicinin bakım ve onarım yükümlülüğünü tam veya zamanında yerine getirmemesi sebebiyle malın onarımı imkansız hale gelmişse ve bu durum garanti kapsamı dışında ise, Yüklenici, malın aynısını ücretsiz temin etmekle yükümlü olacaktır.

Tasarım, imalat, uygun olmayan malzeme kullanımından ve sistemde oluşacak diğer arızaların tamirinde kullanılan her türlü malzemenin temininde gümrük, nakliye, vergi vs dâhil tüm masrafları Yükleniciye ait olacaktır.

Olabilecek sistematik arıza hallerinde; Yüklenici sistemlerde yapılacak modifikasyon ve ıslah çalışmalarını en kısa sürede tamamlayacak ve sistemlerin kararlı çalıştığı hususunda İdareyi ikna edecektir. Yapılan bu tür çalışmalarda da kullanılan ve değiştirilen malzemeler Yüklenici tarafından bedelsiz olarak sağlanacaktır.

Tesisin arıza nedeniyle servis dışı kaldığı süreler ve nominal güçte çalışmama süreleri garanti süresine eklenir.

Garanti Süresi boyunca yedek parça temininde malzemeye ilişkin ödeme yüklenici tarafından yapılacaktır.

Garanti süresi boyunca Yüklenici tarafından, malın kullanım kılavuzu veya diğer dokümantasyonunda belirtilen periyotlarda (yılda en az 2 defa) bakımını her türlü sarf malzemesinin bedeli Yükleniciye ait olmak üzere sağlanacaktır.

6. GARANTİ SÜRESİ SONRASI BAKIM, ONARIM VE YEDEK PARÇA TEMİNİ:

Garanti Süresi boyunca yedek parça temininde malzemeye ilişkin ödeme yüklenici tarafından yapılacaktır. Garanti Süresi Sonrası en az 10 (on) yıl süre ile yüklenici malın bakım, onarım, kalibrasyon hizmeti vermek ve yedek parça temin etmekle yükümlü olacaktır. Bu hizmet ve yedek parça teminine ilişkin olarak yapılacak ödemeler İdarece karşılanacaktır. Yedek parçayı temin etme süresi de 2 (iki) günü geçmeyecektir.

7. EĞİTİM:

Yükleniciye ait tesislerde veya UPS sisteminin kurulduğu mahalde; UPS sisteminin montajını müteakip en az 2, en fazla 4 kişiye olmak üzere Yüklenici tarafından uygulamalı olarak 1 gün süreli tanıtım, işletme ve bakım eğitimi verilecektir.

Eğitim için gerekli her türlü doküman, araç, gereç ve tercüman yüklenici tarafından temin edilecektir.

Eğitim programı yüklenici tarafından en az iki hafta önceden idareye bildirilecektir.

İdare gerek gördüğü takdirde belli zaman aralıkları ile iki veya üç defa eğitim düzenlenmesini isteyebilecektir.

8. GARANTİ SONRASI DESTEK HİZMETLERİ:

8.1. Garanti süresinin bitiminden itibaren 10 yıl geçerli olacak olan ve Ek-3’te yer alan çizelgeye uygun hazırlanan Garanti Sonrası Destek Hizmeti (GSDH) teklifi, teklif mektubu ile birlikte idareye teslim edilecektir.

8.2. GSDH bedeli teklifte USD veya AVRO cinsinden verilebilecektir.

8.3. GSDH teklifi, akü grubu hariç, parçalı bakım ve parçasız bakım şeklinde olmak üzere alternatifli verilecektir. Parçasız bakım fiyatı teklifteki UPS sistemi fiyatının (eğitim ve montaj hariç) % 1’ini, parçalı bakım fiyatı ise %2’sini geçemeyecektir.

8.4. Parçasız bakım (Parça bedeli İdare tarafından ayrıca ödenecek) teklifi içeriği olarak 10 yıl geçerli yedek malzeme fiyatları (Dolar veya Euro cinsinden) Ek-3’e uygun olarak teklif ile birlikte İdareye teslim edilecektir. Yedek parça listesinde akümülatör grubundaki akü sayısı, amper-saat değeri ve fiyatları da yer alacaktır. 400 kVA UPS sisteminde bulunan yedek parça birim fiyat listesindeki toplam bedelin (akümülatörleri ile birlikte), teklifteki UPS sistemi bedelini (demontaj/montaj ve eğitim hariç) geçmediği belirtilecektir. Yedek parça listesinde belirtilmeyen parçalar için ücret talep edilemez.

8.5. GSDH’ni İdare alıp almamakta serbesttir.

9. MUHTELİF:

9.1. İhale aşamasında teklif edilen teçhizatın incelenmesi amacı ile kesintisiz güç kaynağı, akümülatörler ve yardımcı teçhizata ait yeterli teknik bilgiyi içerecek kataloglar ve teknik dokümanlar teklifle birlikte verilecektir.

9.2. Verilen doküman ve kataloglarda teklif edilen cihazlar işaretlenecek ve bu kataloglarda firma imza ve kaşesi olacaktır.

9.3. Teklif edilen UPS sistemlerine ilişkin olarak; ihalenin gerçekleştirildiği gün itibariyle isteklilerin resmi web sitelerinde yer alan kataloglar ile teklif mektubu ekinde yer alan kataloglar karşılaştırılacaktır. Katalogları arasında tutarsızlık olan İsteklilerin teklifleri değerlendirmeye alınmayacaktır.

9.4. İhaleyi kazanan yüklenici firma, sevkiyat öncesi ara denetim ve fiziksel muayenelerin yapılmasından sonra iş planı paralelinde, İdarenin uygun gördüğü gün ve saatte, kesintisiz güç kaynaklarının montajını gerçekleştirecektir.

9.5. Kesintisiz güç kaynağı ve yardımcı teçhizatına ait çalıştırma, arıza-bakım ve eğitim dokümanları (kart bazında devre şema ve diyagramlarını, genel hat şemalarını, şemalarla uyuşacak şekilde tanımlanmış elektronik kart, parça ve modül listelerini da içerecek şekilde) ihaleyi kazanan firmaca ihale sonrası en geç 1 ay içerisinde verilecektir (3 takım halinde Türkçe ve / veya

İngilizce). Ayrıca, cihazın işletmesini açıklayan Türkçe bir el kitabı firmaca hazırlanarak eğitime katılan İdare personeline verilecektir.

9.6. Teknik şartname madde madde cevaplandırılacaktır. Net olmayan (kataloğa bakınız, okunmuş anlaşılmıştır, vb.) cevaplar verilmeyecektir.

Bu amaçla, cevaplamalarda;

Teknik özelliklere ait yanıtlar için,

reel ölçülen – ölçülebilecek rakamsal değerler yazılacaktır.

Metinsel tanımlama ve isteklerde;

"tamam"

"kabul edildi"

vb. ifadeler kullanılacaktır.
