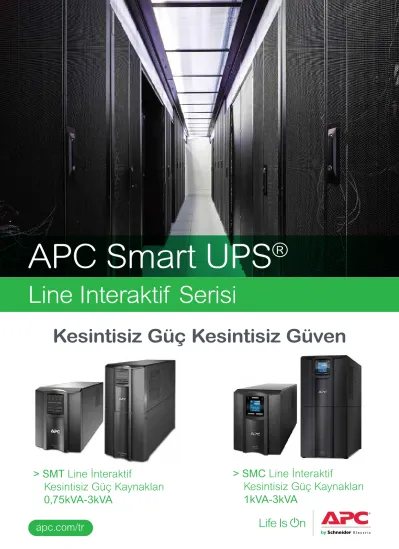

Kesintisiz Güç Kesintisiz Güven

> SMT Line İnteraktif

Kesintisiz Güç Kaynakları 0,75kVA-3kVA

> SMC Line İnteraktif

Kesintisiz Güç Kaynakları 1kVA-3kVA

APC Smart UPS ^®

Kesintisiz Güç Kesintisiz Güven

Line Interaktif Serisi

SMT Line interaktif UPS ailesi sunucular, kritik veri ve ekipmanların güç sorunlarına karşı korunması için güç ve koruma sağlar. Smart UPS ünitelerinin düşük, orta ve yüksek yük seviyelerinde son derece yüksek bir verimliliğe sahip olması, günümüzün değişken yük tüketimlerine sahip olan çok çekirdekli veya sanal sunucuları için güvenilirlik sağlar. Sahip olduğu SmartSlot Ağ Yönetim Kartı girişiyle, PowerChute Business Edition yazılımı sayesinde, güvenilir kapatma, akıllı akü yönetimi, güç durum özeti, güç analiz grafikleri, çıkış gruplarının sıralı açma, kapama, yeniden başlatma konfigürasyonunun yapılmasına da olanak sağlayarak UPS uzaktan izleme ve yönetim imkanı sağlar.

• Güvenilir

• Akıllı

• Verimli

• Yönetilebilir

APC Smart UPS ^® SMT Serisi

0,75kVA-3kVA

APC Smart UPS ^® SMT Serisi Kule ve Kabinet Montajı 750-3000VA

Uygulamaya göre optimize edilen standart modeller;

sunucular, depolama aygıtları (storage), satış noktaları ve diğer ağ cihazları için en ideal cihaz çözümüdür.

Yüksek Verimliliğe Sahip ECO İyi güç koşullarında, yüksek verimlilik sağlamak için kullanılmayan elektrik komponentlerini bypass edip şebeke elektriğinin akü üzerinden geçişini direkt sağlayarak kullanım ve soğutma maliyetlerinden tasarruf yaptırır.

Acil Güç Kapatma (EPO)

Yangın ya da başka bir acil durum halinde UPS’in uzaktan kapanmasını sağlar (2,200 VA ve üzeri).

Alfanümerik LCD Ekranı

Yerinde konfigürasyon olanağıyla ayrıntılı ve kesin bilgi sunan LCD arayüz.

Akü Bağlantısını Kesme

UPS’lerin başka bir yere taşınması

durumunda akünün bağlantısının kesilmesi için uygun yol.

AVR ve Güç Koruma Özellikleri Gürültü filtreleme, otomatik gerilim düzenlemesi (AVR) ve aşırı gerilim

korumasıyla en dengeli güç koşullarını sağlar.

Haberleşme Portları

Aksesuar kartları için Seri, USB ve SmartSlotTM haberleşme portları.

Gelişmiş Akü Yönetimi

Şarj sırasında hassas sıcaklık ayarlaması yaparak akü performansını ve ömrünü en üst düzeye çıkarır. Dinamik akü değişim tarihi göstergesi ve otomatik self test’ler akü kullanım güvenilirliğini sağlar ve değiştirme ihtiyacını önceden bildirir

Tek Anahtarlamalı Çıkış Grubu Yönetimi Çalışma süresini maksimize etmek için daha önce belirlenen sıralama dahilinde seçili çıkışları kapatabilir, kritik olmayan ekipmanların yüklerini paylaştırabilir (yük azaltması) priz çıkışlarını ayrı ayrı yönetebilmenize imkan sağlar

Enerji Ölçme Özelliği

Cihaza bağlı ekipmanların KW/saat kullanımını gösterir.

Ürün Özellikleri

[

^SMT1000I

]

[

SMT1500RMI2U

]

[

SMT3000RMI2U

]

[

SMT1500RMI1U

]

[

SMT1000I

]

SMT ve SMX (Çalışma Süresi Artırılabilir UPS) Line Interaktif UPS Serisi sunucular, yönlendiriciler (routerlar), anahtarlar (switchler) ve diğer ağ ekipmanları için

güç sorunlarına karşı temel gereksinimleri sağlamasının yanı sıra UPS’in uzaktan izlenmesi ve konfigüre edilmesini talep eden müşterilerimiz için en ideal çözümdür.

apc.com/tr

APC Smart UPS ^® SMX Serisi uzun çalışma süreli 750-3000VA

Smart UPS SMX Serisi, SMT serisinin sahip olduğu tüm özellikleri barındırmasının yanı sıra ilave akü takılarak besleme süresi artırılabilen, ilave akülerin bağlanmasını ve çıkarılmasını otomatik olarak algılayabilen ve sayfanın yanındaki ürün özellikleri kısmında yer alan ekstra özellikleri taşıyan Line Interaktif Cihazlardır.

Ürün Özellikleri

İnce 2U Kabinet/Kule ve 4U Az Derin Dönüştürülebilir Biçimler

Ekran, kabinetin içinde veya dışında kullanılabilecek şekilde kolaylıkla döndürülebilir.

Yüksek Frekans Tasarımı

Hacimli transformatörlerin boyutlarının küçülterek (hatta ortadan kaldırılması) kurulumu daha da kolaylaştırmıştır.

Çıkış Gerilimi Ayarlanabilir Modeller Yüksek kVA modellerinde (2,2 kVA ve üzeri) çıkış gerilimini 200-240 VA arası ayarlanabilir.

Modeller, Hazır Ağ Yönetim Kartları İçerir Referansının içerisinde “NC” olan

modellerde AP9631 ağ yönetim kartı dahili olarak bulunur.

Akıllı Harici Akü Konnektörü

Harici aküler eklenerek çalışma süresi dolayısıyla kullanılabilirliği arttırılabilir Çoklu Anahtarlamalı Çıkış

Priz Grubu Yönetimi

Çalışma süresini maksimize etmek için daha önce belirlenen sıralama dahilinde seçili gruplanmış çıkışları kapatabilir kritik olmayan ekipmanların yüklerini paylaştırmak için priz çıkışlarını çoklu gruplayarak yönetebilirsiniz. (yük azaltması)

Çalışırken Değiştirilebilir Aküler (Hot-Swap) Akülerin değişimi sırasında bağlı

ekipmanlara güvenli ve kesintisiz güç sağlamaya devam eder.

[

SMX1500RMI2UNC

]

[

SMX3000RMHV2U

]

[

SMX3000HV

]

[

SMX3000RMHV2U

]

APC Smart UPS ^® SMT&SMX Serisi Ekranı

Smart UPS SMT Serisi Aksesuarları

Kullanımı Kolay LCD Arayüzü

LCD Ekranı

Sizin seçeceğiniz temel veya gelişmiş menülerde net, tutarlı ve ayrıntılı bilgiler.

Güç Durumu

• Çalışma modu ve verimliliği

• Yük VA/Watt/Amper

• Giriş/Çıkış gerilimi ve frekansı

• Akü kapasitesi ve çalışma süresi

• Enerji ölçer ve daha fazlası Kontrol

UPS ve anahtarlamalı çıkış priz grubu ayarlamaları

Konfigürasyon

• Dil

• Güç kalitesi ayarları

• Alarm, gecikme ve eşik ayarları Test ve Diagnostik

Akü ve çalışma süresi kalibrasyon testlerini başlatma

Kayıtlar

Son 10 aktarımın ve hatanın detaylarına bakabilirsiniz İlk Bakışta Durum Göstergeleri Şebekede, aküde, hata ve akü değiştir durumlarında yanan led indikatörleri sayesinde hızlı aksiyon almanızı sağlar

Hızlı Durum Göstergeleri

Hızlı durum tanımlama için çevrim içi, akü üzerinde hata ve akü değişimi LED’leri Çıkış

Önceki menüye veya ekrana döner.

Dönüş

Ayarları girmek veya onaylamak için kullanılır.

Gezinme Okları

Ayarların hızlı yapılmasını sağlar.

Ürün Özellikleri

Yönetim Kartları

AP9630: UPS Ağ Yönetimi Kartı

AP9631: Çevre İzleme Özellikli UPS Ağ Yönetimi Kartı AP9620: Standart Haberleşme SmartSlot Kartı Akü paketleri

SMX48RMBP2U: APC Smart-UPS 48 V Harici Akü Kutusu Kabinet/Kule

SMX120RMBP2U: APC Smart-UPS 120 V Harici Akü Kutusu Kabinet/Kule

SMX120BP : APC Smart UPS 120 V Harici Akü Kutusu Kabinet / Kule Ek Aksesuarlar

AP9625: APC Smart-UPS İki Destekli Ray Seti SMX039-2: APC Smart-UPS 48V

Akü Uzatma Kablosu

SMX040: APC Smart-UPS 120V Akü Uzatma Kablosu

Servis Bypass Panelleri

SBP1500RM: APC Servis Bypass PDU, 120 V; 15 AMP W/ (8) NEMA 5-15R SBP3000RM: APC Servis Bypass PDU, 120 V; 30 AMP W/ (4) NEMA 5-20R ve (1) L5-30R

SBP3000: APC Servis Bypass Paneli 100 – 240 V; 30 A; BBM; Donanımla Bütünleşik Bağlantı Girişi/Çıkışı

SBP3000RMHW: APC Servis Bypass Paneli 100 – 240 V; 30 A; BBM; Donanımla Bütünleşik Bağlantı Girişi/Çıkışı

AP9631

SBP3000RM

APC Smart UPS

^®

SMT Serisi Kule Modelleri

Ürün özellikleri SMT750I SMT1000I SMT1500I SMT2200I SMT3000I

Çıkış

Güç kapasitesi 500 W/750 VA 700 W/1.000 VA 1.000 W/1.500

VA 1.980 W/2.200

VA 2.700 W/3.000

VA Nominal çıkış gerilimi 230 V (ayrıca 220 ya da 240 V nominal için konfigüre edilebilir)

Çıkış frekansı 50 Hz nominal için 47 – 53 Hz; 60 Hz nominal için 57 – 63 Hz

Dalga biçimi türü Sinüs dalgası

Çıkış bağlantıları (6) IEC320 C13 (8) IEC320 C13 (8) IEC320 C13, (1) IEC320 C19

Prizler, biri kontrol edilebilir iki grupta düzenlenir Giriş

Nominal giriş gerilimi 230 V

Ana çalışmalar için giriş gerilimi aralığı

(Maks. ayarlanabilir aralık) 160 – 285 V (151 – 302 V)

Giriş frekansı 50/60 Hz +/- 3 Hz (otomatik algılama)

Giriş bağlantısı IEC320 C14 IEC – 320 C20, Schuko CEE7/EU1

–16P, İngiliz BS1363A Akü ve çalışma süresi

Akü tipi Tam Bakımsız Kuru Tip Akü

Yedek akü RBC48 RBC6 RBC7 RBC55

Yaklaşık Çalışma Süreleri (Saat:Dakika)

200 W :22 :45 01:24 02:17 02:29

500 W :05 :10 :23 :51 :55

700 W :06 :12 :34 :37

1.000 W :07 :21 :23

1.400 W :13 :14

1.600 W :10 :12

Tam yük :05 :06 :07 :07 :06

Haberleşme ve yönetim

Arayüz portları Seri (RJ45), USB ve SmartSlot

Kontrol paneli ve sesli alarmlar LED durum göstergeli alfanümerik LCD ekran; akü alarmı, özel düşük akü alarmı ve konfigüre edilebilir gecikmeler

Acil güç kapatma (EPO) Opsiyonel Evet

Fiziksel

Maksimum yükseklik – cm (in) 16.1 (6.3) 21.9 (8.6) 21.9 (8.6) 43.5 (17.1)

Maksimum genişlik – cm (in) 13.8 (5.4) 17.1 (6.7) 17.1 (6.7) 19.7 (7.8)

Maksimum derinlik – cm (in) 36.3 (14.3) 43.9 (17.3) 43.9 (17.3) 54.4 (21.4)

Net ağırlık – kg (Ib) 13.2 (29) 18.86 (42) 18.86 (42) 48.8 (108) 52.5 (116)

Uygunluk

Yasal Gereklilikler C-tick, CE, EN62040-1, EN62040-2, EN60950-1, GOST, VDE

Garanti UPS Cihazı için 3 yıl, 2 yıl akü

apc.com/tr

apc.com/tr

APC Smart UPS

^®

SMT Serisi Kabinet Montajı Modelleri

Ürün özellikleri SMT750RMI2U SMT1000RMI2U SMT1500RMI1U SMT2200RMI2U SMT3000RMI2U Çıkış

Güç kapasitesi 500 W/

750 VA 700 W/

1.000 VA 1.000 W/

1.500 VA 1.980 W/

2.200 VA 2.700 W/

3.000 VA Nominal çıkış gerilimi 230 V (220, 230 veya 240 için yapılandırılabilir), 230 V (220, 230 veya 240 için yapılan-

dırılabilir)

Çıkış frekansı 50 Hz nominal için 47 – 53 Hz; 60 Hz nominal için 57 – 63 Hz

Dalga biçimi türü Sinüs dalgası

Priz bağlantıları (Prizler, biri kontrol edilebilir iki grupta

düzenlenir) (4) IEC320 C13 (8) IEC320 C13, (1) IEC320 C19

Giriş

Nominal giriş gerilimi 230 V (220, 230 veya 240 için yapılandırılabilir), 230 V (220, 230 veya 240 için yapılan- dırılabilir)

Ana çalışmalar için giriş gerilimi aralığı (Maks.

ayarlanabilir aralık) 160 – 286 V (150 – 300 V) 170-304V 160 – 286 V (150 – 300 V)

Giriş frekansı 50/60 Hz +/-3 Hz (otomatik algılama)

Giriş bağlantısı IEC320 C14 IEC320 C20

Aküler ve çalışma süresi

Akü tipi Tam Bakımsız Kuru Tip Akü

Yedek akü APCRBC123 APCRBC132 APCRBC88 RBC43

Yaklaşık Çalışma Süreleri (Saat:Dakika)

200 W :24 01:10 01:32 01:24 01:26

500 W :05 :17 :26 :35 :38

600 W :12 :19 :28 :31

700 W :09 :14 :24 :26

1.000 W :07 :15 :17

1.400 W :09 :11

1.600 W :07 :09

Tam yük :06 :09 :07 :05 :03

Haberleşme ve yönetim

Arayüz portları Seri (RJ45), USB ve SmartSlot

Kontrol paneli ve sesli

alarmlar LED durum göstergeli alfanümerik LCD gösterge; akü alarmı,

özel düşük akü alarmı ve konfigüre edilebilir gecikmeler

Acil güç kapatma (EPO) Opsiyonel Evet

Fiziksel

Maksimum yükseklik – cm

(in) 8.9 (3.5) 8.9 (3.5) 4.4 (1.75) 8.6 (3.39) 8.6 (3.39)

Maksimum genişlik – cm (in) 43.2 (17.0) 43.2 (17.0) 43.2 (17.0) 48.0 (18.9) 48.0 (18.9) Maksimum derinlik – cm (in) 40.6 (16.0) 45.7 (18.0) 66.0 (26.0) 68.3 (26.9) 68.3 (26.9) Net ağırlık – kg (Ib) 17.27 (38.0) 28.18 (62.0) 24.09 (53.0) 42.31 (93.0) 44.28 (97.4) Uygunluk

Yasal Gereklilikler C-tick, CE, EN62040-1, EN62040-2, EN60950-1, GOST, VDE

Garanti UPS Cihazı için 3 yıl, 2 yıl akü

SMX Serisi Kabinet/Kule Dönüştürülebilir 2U modelleri

Ürün özellikleri SMX750I SMX1000I SMX1500RMI2U* SMX2200RMHV2U SMX3000RMHV2U*

Çıkış

Güç kapasitesi 600 W/750 VA 800 W/1.000 VA 1.200 W/1.500 VA 1.980 W/2.200 VA 2.700 W/3.000 VA Nominal çıkış gerilimi 230 V (ayrıca 220 ya da 240 V nominal için konfigüre edilebilir) 200/208/220/230/240 V

Çıkış frekansı 50 Hz nominal için 47 – 53 Hz; 60 Hz nominal için 57 – 63 Hz

Dalga biçimi türü Sinüs dalgası

Priz bağlantıları (Anahtarlamalı

gruplar) (8) IEC320 C13 prizler

(750 1 grup, 1000 2 grup, 1500 3 grup) (8) IEC320 C13 ve (1) IEC320 C19 prizler (3 anahtarlamalı priz grubu) Giriş

Nominal giriş gerilimi 230 V 200 – 240 V

Ana çalışmalar için giriş gerilimi aralığı

(Maks. ayarlanabilir aralık) 160 – 286 V (150 – 300 V) 140 – 280V

Giriş frekansı 50/60 Hz +/- 3 Hz (otomatik algılama)

Giriş bağlantısı IE C320 C14 IE C320 C20

Aküler ve çalışma süresi

Akü tipi Tam Bakımsız Kuru Tip Akü

Yedek akü (UPS) APCRBC116 APCRBC115 APCRBC117

Harici Akü Kutusu SMX48RMBP2U SMX120RMBP2U

Yedek akü (XBP) APCRBC115 APCRBC118

Diğer yük koşullarında ve harici akü

kutularıyla tipik yedekleme süresi Çalışma süresi tabloları için lütfen bkz. www.apc.com Haberleşme ve yönetim

Arayüz portları Seri (RJ45), USB ve Smartslot (Not: Yıldız işareti * ile belirtilen modellerin ayrıca hazır AP9631 ağ yönetim kartlı “NC” sürümü de mevcuttur.)

Kontrol paneli ve alarmlar LED durum göstergeli alfanümerik LCD gösterge; akü alarmı, özel düşük akü alarmı ve konfigüre edilebilir gecikmeler

Acil güç kapatma (EPO) Evet

Gerilim Dalgalanması koruması

Dalgalanma enerjisi değeri 540 J

Filtreleme Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni, sıfır kenetleme yanıt süresi, UL 1449'a uygundur

Fiziksel

Maksimum yükseklik – cm (in) 8.9 (3.5) (2U)

Maksimum genişlik – cm (in) 43.2 (17.0)

Maksimum derinlik – cm (in) 49.3 (19.0) 66.7 (26.26)

Net ağırlık kg (lb) (48.5) 22.9 (50.3) 24.8 (54.6) 37.3 (82.1)

Uygunluk

Yasal Gereklilikler C-tick, CE, EN62040-1, EN62040-2, EN60950-1, GOST, VDE C-tick, CE, EN62040-1, EN62040-2, EN60950-1, GOST, VDE, UL 1778

Garanti UPS Cihazı için 3 yıl, 2 yıl akü

SMX Serisi Dönüştürülebilir 4U Kısa Derinlikli modeller

Ürün özellikleri SMX2200HV SMX3000HV*

Çıkış

Güç kapasitesi 1.980 W/2.200 VA 2.700 W/3.000 VA

Nominal çıkış gerilimi 230 V (kullanıcı tarafından seçilebilir 200 – 240 V)

Çıkış frekansı 57 – 63 Hz

Dalga biçimi türü Sinüs dalgası

Priz bağlantıları (3 anahtarlamalı priz grubu) (8) IEC320 C13 ve (2) IEC320 C19 prizler Giriş

Nominal giriş gerilimi 230 V (kullanıcı tarafından seçilebilir 200 – 240 V)

Ana çalışmalar için giriş gerilimi aralığı

(Maks. ayarlanabilir aralık) 140 – 280V

Giriş frekansı 50/60 Hz +/- 3 Hz (otomatik algılama)

Giriş bağlantısı IE C320 C20

Aküler ve çalışma süresi

Akü tipi Tam Bakımsız Kuru Tip Akü

Yedek akü (UPS) APCRBC143

Harici Akü Kutusu SMX120BP

Yedek akü (XBP) APCRBC143

Diğer yük koşullarında ve harici akü kutularıyla tipik

yedekleme süresi Çalışma süresi tabloları için lütfen bkz. www.apc.com

Haberleşme ve yönetim

Arayüz portları Seri (RJ45), USB ve SmartSlot (Not: Yıldız işareti * ile belirtilen modellerin ayrıca hazır AP9631 ağ yönetim kartlı “NC” sürümü de mevcuttur.) Kontrol paneli ve alarmlar LED durum göstergeli alfanümerik LCD gösterge; akü alarmı,

özel düşük akü alarmı ve konfigüre edilebilir gecikmeler

Acil güç kapatma (EPO) Evet

Gerilim Dalgalanması koruması

Dalgalanma enerjisi değeri 540 J

Filtreleme Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni,

sıfır kenetleme yanıt süresi, UL 1449'a uygundur Fiziksel

Maksimum yükseklik – cm (in) 43.2 (17)

Maksimum genişlik – cm (in) 17.8 (7)

Maksimum derinlik – cm (in) 48.3 (19)

Net ağırlık kg – kg (Ib) 38.6 (85)

Uygunluk

Yasal Gereklilikler C-tick, CE, EN62040-1, EN62040-2, EN60950-1, GOST, VDE, UL 1778

Garanti UPS Cihazı için 3 yıl, 2 yıl akü

apc.com/tr

APC Smart UPS ^® SMC Serisi

1kVA-3kVA

LCD Ekran

Herhangi bir menüye giriş yapmadan ilk ekran görüntüsünde durum bilgileri görüntülenebilir.

Sıcaklık Dengeli Güç Kaynağı Şarjı Şarj sırasında hassas sıcaklık ayarlaması yaparak akü performansını ve ömrünü en üst düzeye çıkarır. Dinamik akü değişim tarihi göstergesi ve otomatik self test’ler akü kullanım güvenilirliğini sağlar ve değiştirme ihtiyacını önceden bildirir.

Gelişmiş akü yönetimi

Sıcaklık ayarlı şarj, dahili akülerin kullanım ömrünü uzatır.

Yüksek Verimli ECO Mod

İyi güç koşullarında, yüksek verimlilik sağlamak için kullanılmayan elektrik komponentlerini bypass edip şebeke elektriğinin akü üzerinden geçişini direkt sağlayarak kullanım ve soğutma maliyetlerinden tasarruf yaptırır.

Ağ Seviyesinde Güç Koruma Özellikleri Otomatik gerilim düzeltme AVR, gürültü filtresi(noise) ve gerilim dalgalanma koruması.

Haberleşme Portları

UPS’in uzaktan izleme ve yönetimi için USB ve seri portlar.

Çok sayıda priz

Tüm prizler gerilim dalgalanma koruma ve akü yedeği özelliğine sahiptir.

Akü bağlantısı kesme

Taşıma amacıyla akünün bağlantısının kesilmesi için uygun yol (Kule tipi modelleri).

APC Smart UPS ^® SMC Serisi

Giriş seviyesi sunucular, ağ üzerindeki diğer ekipmanlar için APC Line Interaktif ürün ailesi içerisindeki en uygun maliyetli çözümdür.

Ürün Özellikleri

1

1

1

2

3

4

2

7 4

6 5

7

8 9

6

7

8

Dünyanın en popüler ağ ve sunucu UPS’inin güvenilirliği giriş seviyesi uygulamalara taşınıyor.

SMC Line Interaktif Serisindeki LCD ekran güç durumuna ilişkin yük grafiği, akü şarj grafiği, UPS’in çalışma modu gibi parametreleri herhangi bir gezinme yapmadan sayesinde ilk bakışta sağlayabilirsiniz.

• Güvenilir

• Verimli

• Yönetilebilir

• Ekonomik

SMC Line Interaktif UPS ailesi, giriş seviyesi sunucuların güç sorunlarına karşı korunması için yedek güç ve koruma sağlar. SMC Serisi, giriş seviyesi sunucuların temel gereksinimlerini karşılayabilecek Line Interaktif kategorisindeki en uygun maliyetli çözümdür. SMT serisindeki SmartSlot Haberleşme Portu SMC serisinde bulunmamaktadır. Haberleşme seri bağlantı veya USB üzerinden sağlanmaktadır.

PowerChute Business Edition yazılımı ile birlikte korunan UPS’e bağlı ekipmanların uzaktan

kapatılmasını sağlar.

LCD Ekran

Tek bir bakışta kapsamlı durum gözlemi Durum Koşulları

-Şebeke Modunda -Akü Modunda -ECO Mod -Yük grafiği -Akü şarj grafiği -Sesli alarm Ölçümler

-Giriş ve Çıkış Gerilimi

-Watt, VA veya % olarak görüntülenen yük Çıkış akımı ve frekansı

Olay sayacı

Tahmini aküde çalışma süresi Şebekede / Aküde

UPS şebekeden beslediğinde LED yeşil renkte yanar, aküden beslediğinde turuncu renkte yanar.

Açma / Kapatma düğmesi Sistem Hatası LED’i

Sistem hatası durumunda yanar ve hata mesajı gösterir.

Sessiz Düğmesi

Alarmları sessiz hale getirmek için kullanılır.

Ekran Düğmesi

Her ölçüm ekranında adım adım ilerler ve varsayılan görünümü seçme olanağı sunar.

APC Smart UPS ^® SMC Serisi Ekranı

Tek bir bakışta güç durumu koşulları ve ölçümleri görüntüleyebilmek için kapsamlı LCD arayüzü.

Ürün Özellikleri

1

2

3

4

5

6 1

2 3 4

5 6

apc.com/tr

Ürün Özellikleri SMC1000I SMC1500I Çıkış

Güç Kapasitesi 600W/1000VA 900W/1500VA

Nominal Çıkış Gerilimi 230V

Çıkış Frekansı 47-63Hz

Dalga Biçimi Tipi Sinüs dalgası

Çıkış Bağlantıları (8) IEC 320 C13

Giriş

Nominal Giriş Gerilimi 230V

Şebeke beslemesi için Giriş Gerilimi Aralığı

(Maksimum ayarl

anabilir aralık)

180-287V (170-300V)

Giriş Frekansı 50/60 Hz +/-3 Hz (otomatik algılama)

Giriş Bağlantısı IEC 320 C14

Aküler ve Çalışma Süresi

Akü Tipi Tam Bakımsız Kuru Tip Akü

1/2 Yükte Tipik Yedekleme

Süresi (dk) 14 dk 11 dk

Tam Yükte Tipik Yedekleme

Süresi (dk) 5 dk 4 dk

Yedek Akü APCRBC142 RBC6

Haberleşme ve Yönetim

Arayüz Portları USB ve Seri (RJ45)

Kontrol Paneli ve sesli alarmlar LED durum göstergeli LCD ekranı; aküden çalışma alarmı, düşük akü alarmı Dalgalanma Koruması ve Filtreleme

Dalgalanma Enerjisi Değeri 455J

Filtreleme

Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni, sıfır kenetleme yanıt süresi

Fiziksel

Maksimum Yükseklik 215 mm 215 mm

Maksimum Genişlik 171 mm 171 mm

Maksimum Derinlik 439 mm 439 mm

Net Ağırlık 17,27 kg 20,45 kg

Uygunluk

Yasal Gereklilikler VDE, CE, GOST, C-Tick

Garanti 2 yıl

Kule Tipi Modelleri

Ürün Özellikleri SMC2000I SMC3000I

Çıkış

Güç Kapasitesi 1300W/2000VA 2100W/3000VA

Nominal Çıkış Gerilimi 230V

Çıkış Frekansı 47-63Hz

Dalga Biçimi Tipi Sinüs dalgası

Çıkış Bağlantıları (6) IEC 320 C13, (1) C19 (8) IEC 320 C13, (1) C19 Giriş

Nominal Giriş Gerilimi 230V

Şebeke beslemesi için Giriş Gerilimi Aralığı

(Maksimum ayarl

anabilir aralık)

180-287V (170-300V)

Giriş Frekansı 50/60 Hz +/-3 Hz (otomatik algılama)

Giriş Bağlantısı IEC 320 C20

Aküler ve Çalışma Süresi

Akü Tipi Tam Bakımsız Kuru Tip Akü

1/2 Yükte Tipik Yedekleme

Süresi (dk) 17 dk 11 dk

Tam Yükte Tipik Yedekleme

Süresi (dk) 6,5 dk 3,5 dk

Yedek Akü APCRBC148 APCRBC150

Haberleşme ve Yönetim

Arayüz Portları USB ve Seri (RJ45)

Kontrol Paneli ve sesli alarmlar LED durum göstergeli LCD ekranı; aküden çalışma alarmı, düşük akü alarmı Dalgalanma Koruması ve Filtreleme

Dalgalanma Enerjisi Değeri 730 J 724 J

Filtreleme

Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni, sıfır kenetleme yanıt süresi, UL1449 uyumludur

Fiziksel

Maksimum Yükseklik 216 mm 435 mm

Maksimum Genişlik 170 mm 197 mm

Maksimum Derinlik 440 mm 544 mm

Net Ağırlık 27,50 kg 43 kg

Uygunluk

Yasal Gereklilikler VDE-GS, CE, EAC, C-Tick, IRAM, SABS

Garanti 2 yıl

Kule modelleri

Ürün Özellikleri SMC1000I-2U SMC1500I-2U Çıkış

Güç Kapasitesi 600W/1000VA 900W/1500VA

Nominal Çıkış Gerilimi 230V

Çıkış Frekansı 47-63Hz

Dalga Biçimi Tipi Sinüs dalgası

Çıkış Bağlantıları (4) IEC 320 C13

Giriş

Nominal Giriş Gerilimi 230V

Şebeke beslemesi için Giriş Gerilimi Aralığı

(Maksimum ayarl

anabilir aralık)

180-287V (170-300V)

Giriş Frekansı 50/60 Hz +/-3 Hz (otomatik algılama)

Giriş Bağlantısı IEC 320 C14

Aküler ve Çalışma Süresi

Akü Tipi Bakımsız kuru tip kurşun asitli akü

1/2 Yükte Tipik Yedekleme

Süresi (dk) 14 dk 18 dk

Tam Yükte Tipik Yedekleme

Süresi (dk) 5 dk 6 dk

Yedek Akü APCRBC124 APCRBC132

Haberleşme ve Yönetim

Arayüz Portları USB ve Seri (RJ45)

Kontrol Paneli ve sesli alarmlar LED durum göstergeli LCD ekranı; aküden çalışma alarmı, düşük akü alarmı Dalgalanma Koruması ve Filtreleme

Dalgalanma Enerjisi Değeri 455J 455 J

Filtreleme

Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni, sıfır kenetleme yanıt süresi, UL1449 uyumludur

Fiziksel

Maksimum Yükseklik 89 mm 89 mm

Maksimum Genişlik 432 mm 432 mm

Maksimum Derinlik 406 mm 475 mm

Net Ağırlık 20,52 kg 27,82 kg

Uygunluk

Yasal Gereklilikler VDE, CE, GOST, C-Tick

Garanti 2 yıl

Kabinet montaj modelleri

Ürün Özellikleri SMC2000I-2U SMC3000RMI2U

Çıkış

Güç Kapasitesi 1300W/2000VA 2100W/3000VA

Nominal Çıkış Gerilimi 230V

Çıkış Frekansı 47-63Hz

Dalga Biçimi Tipi Sinüs dalgası

Çıkış Bağlantıları (6) IEC 320 C13 (8) IEC 320 C13, (1)IEC 320 C19

Giriş

Nominal Giriş Gerilimi 230V

Şebeke beslemesi için Giriş Gerilimi Aralığı

(Maksimum ayarl

anabilir aralık)

180-287V (170-300V)

Giriş Frekansı 50/60 Hz +/-3 Hz (otomatik algılama)

Giriş Bağlantısı IEC 320 C20

Aküler ve Çalışma Süresi

Akü Tipi Bakımsız kuru tip kurşun asitli akü

1/2 Yükte Tipik Yedekleme

Süresi (dk) 9 dk 9 dk

Tam Yükte Tipik Yedekleme

Süresi (dk) 3 dk 3 dk

Yedek Akü APCRBC133 APCRBC151

Haberleşme ve Yönetim

Arayüz Portları USB ve Seri (RJ45)

Kontrol Paneli ve sesli alarmlar LED durum göstergeli LCD ekranı; aküden çalışma alarmı, düşük akü alarmı Dalgalanma Koruması ve Filtreleme

Dalgalanma Enerjisi Değeri 730 J 724 J

Filtreleme

Tam zamanlı çok kutuplu gürültü filtreleme: %0,3 IEEE giriş izni, sıfır kenetleme yanıt süresi, UL1449 uyumludur

Fiziksel

Maksimum Yükseklik 89 mm 89 mm

Maksimum Genişlik 480 mm 480 mm

Maksimum Derinlik 470 mm 670 mm

Net Ağırlık 26,20 kg 41 kg

Uygunluk

Yasal Gereklilikler VDE-GS, CE, EAC, C-Tick, IRAM, SABS

Garanti 2 yıl

Kabinet montaj modelleri

apc.com/tr

Ürün Özellikleri SMC Serisi

LCD Ekran

Güç Durumu ve

değerlerini ilk bakışta görüntüleyebilme imkanı

Öngörülü Akü Değiştirme Tarihi Daha Yüksek Çıkış Güç Faktörü

YOK YOK VAR YOK 1-3kVA arası

VAR

YOK YOK VAR VAR YOK 2 Yıl

Sinüs Dalga Çıkışı

Tek Sviçli Anahtar Çıkış Grubu Yönetimi kVA Aralığı

Cold Start Uyumlu

SMT Serisi

Güç değerleri görüntüleme &

alarm, eşik değeri konfigurasyon,

anahtarlamalı çıkış grubu yönetimi VAR

VAR VAR VAR 0,75-3kVA arası

VAR

VAR VAR VAR VAR VAR 3 Yıl

160-285V (151-302V) 180-287V(170-300V)

Giriş Gerilim Aralığı

(maksimum ayarlanabilir aralık) Enerji Ölçer

Smart Slot ECO Mod

Sıcaklık dengeli güç kaynağı şarjı Acil Güç Kapatma Özelliği Garanti(UPS için)

1

2 3 4

5

Smart UPS SMT ve SMC Serilerinin Karşılaştırılması

Bağlı cihazların bağımsız olarak yeniden başlatılması, sıralı açma/kapama ve kritik olmayan yük azaltma özellikleri için UPS’den ayrı kontrol edilebilen tek çıkış grubu.

Cihaza bağlı ekipmanların KW/saat kullanımını gösterir.

SmartSlot bağlantı imkanı bulunması halinde; UPS Ağ Yönetim Kartı (NMC) takılabilir hale gelir.

İyi güç koşullarında, yüksek verimlilik sağlamak için kullanılmayan elektrik komponentlerini bypass edip

şebeke elektiriğinin akü üzerinden geçişini direkt sağlayarak kullanım ve soğutma maliyetlerinden tasarruf yaptırır.

Herhangi bir yangın veya acil bir durumda UPS’i uzaktan kapama sağlar. (2200VA ve Üzeri)

SMT Serisi SMC Serisi

1

2 3 4

5

Not Not

Schneider Elektrik Sanayi ve Ticaret A.Ş.

Küçükbakkalköy Mah. Defne Sokak Schneider Electric Müşteri Destek Merkezi Tel: 444 30 30
