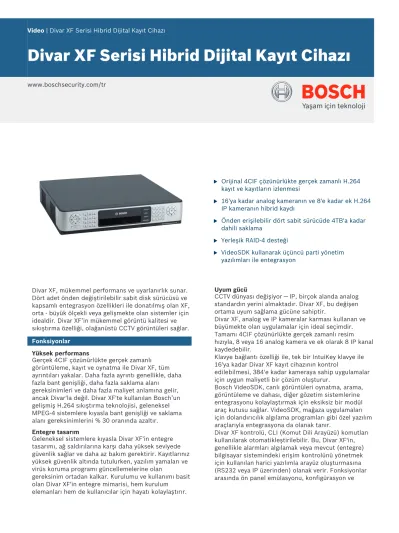

Divar XF Serisi Hibrid Dijital Kayıt Cihazı
www.boschsecurity.com/tr
u Orijinal 4CIF çözünürlükte gerçek zamanlı H.264 kayıt ve kayıtların izlenmesi
u 16'ya kadar analog kameranın ve 8'e kadar ek H.264 IP kameranın hibrid kaydı
u Önden erişilebilir dört sabit sürücüde 4TB'a kadar dahili saklama
u Yerleşik RAID-4 desteği
u VideoSDK kullanarak üçüncü parti yönetim yazılımları ile entegrasyon
Divar XF, mükemmel performans ve uyarlanırlık sunar.
Dört adet önden değiştirilebilir sabit disk sürücüsü ve kapsamlı entegrasyon özellikleri ile donatılmış olan XF, orta - büyük ölçekli veya gelişmekte olan sistemler için idealdir. Divar XF’in mükemmel görüntü kalitesi ve sıkıştırma özelliği, olağanüstü CCTV görüntüleri sağlar.
Fonksiyonlar Yüksek performans
Gerçek 4CIF çözünürlükte gerçek zamanlı görüntüleme, kayıt ve oynatma ile Divar XF, tüm ayrıntıları yakalar. Daha fazla ayrıntı genellikle, daha fazla bant genişliği, daha fazla saklama alanı
gereksinimleri ve daha fazla maliyet anlamına gelir, ancak Divar'la değil. Divar XF'te kullanılan Bosch’un gelişmiş H.264 sıkıştırma teknolojisi, geleneksel MPEG-4 sistemlere kıyasla bant genişliği ve saklama alanı gereksinimlerini % 30 oranında azaltır.
Entegre tasarım
Geleneksel sistemlere kıyasla Divar XF'in entegre tasarımı, ağ saldırılarına karşı daha yüksek seviyede güvenlik sağlar ve daha az bakım gerektirir. Kayıtlarınız yüksek güvenlik altında tutulurken, yazılım yamaları ve virüs koruma programı güncellemelerine olan
gereksinim ortadan kalkar. Kurulumu ve kullanımı basit olan Divar XF'in entegre mimarisi, hem kurulum elemanları hem de kullanıcılar için hayatı kolaylaştırır.
Uyum gücü
CCTV dünyası değişiyor — IP, birçok alanda analog standardın yerini almaktadır. Divar XF, bu değişen ortama uyum sağlama gücüne sahiptir.
Divar XF, analog ve IP kameralar karması kullanan ve büyümekte olan uygulamalar için ideal seçimdir.
Tamamı 4CIF çözünürlükte gerçek zamanlı resim hızıyla, 8 veya 16 analog kamera ve ek olarak 8 IP kanal kaydedebilir.
Klavye bağlantı özelliği ile, tek bir IntuiKey klavye ile 16'ya kadar Divar XF kayıt cihazının kontrol
edilebilmesi, 384'e kadar kameraya sahip uygulamalar için uygun maliyetli bir çözüm oluşturur.
Bosch VideoSDK, canlı görüntüleri oynatma, arama, görüntüleme ve dahası, diğer gözetim sistemlerine entegrasyonu kolaylaştırmak için eksiksiz bir modül araç kutusu sağlar. VideoSDK, mağaza uygulamaları için dolandırıcılık algılama programları gibi özel yazılım araçlarıyla entegrasyona da olanak tanır.
Divar XF kontrolü, CLI (Komut Dili Arayüzü) komutları kullanılarak otomatikleştirilebilir. Bu, Divar XF'in, genellikle alarmları algılamak veya mevcut (entegre) bilgisayar sistemindeki erişim kontrolünü yönetmek için kullanılan harici yazılımla arayüz oluşturmasına (RS232 veya IP üzerinden) olanak verir. Fonksiyonlar arasında ön panel emülasyonu, konfigürasyon ve
görüntüleme durumu bilgileri bulunmaktadır. CLI'nın nasıl kullanılacağı ile ilgili talimatlar için, Bosch Güvenlik Sistemleri web sitesindeki belgelere bakın.
Kullanım kolaylığı
Divar XF’in dört dahili sabit sürücüsüne, üniteyi açmadan önden ulaşılabilir ve bu durum, servisi kolaylaştırır ve gerektiğinde yerinde ek saklama alanı eklemeyi kolaylaştırır. Ayrıca diskler, daha fazla
güvenilirlik için RAID 4 dizisi olarak konfigüre edilebilir.
Kayıtları, bir USB bellek aygıtına yükleyerek, opsiyonel dahili DVD kayıt cihazına yazarak veya Control Center yazılımıyla uzaktan gönderin. Divar XF, görüntüleri yönetmeyi ve aktarmayı kolaylaştırır.
Divar XF’in anlaşılır, menüyle çalışan seçeneklere sahip sezgisel arayüzünün öğrenilmesi hızlı ve kullanımı kolaydır. Mouse veya CCTV klavyesi dahil farklı kontrol cihazları arasından seçim yapabilirsiniz. Divar XF, kapsamlı gelişmiş fonksiyonlar serisiyle son derece esnektir. Diğer pratik özellikleri arasında, uzaktan oynatma özelliği ve çift VGA monitör desteği bulunmaktadır.
Divar XF ile canlı izleme, oynatma, konfigürasyon, uzaktan yönetim basit ve anlaşılırdır.
Kapsamlı arayüzler
Esnek arayüz seçenekleri sayesinde çeşitli harici cihazlar kolayca bağlanabilir.
• 16 adete kadar video giriş ve çıkış kanalı
• 16'ya kadar ses girişi ve iki dual-mono ses çıkışı
• Sekize kadar H.264 IP kamera desteği (opsiyonel)
• VGA, BNC ve Y/C çıkışları üzerinde çift monitör çıkışı
• Opsiyonel RAID-4 desteği ile 4'e kadar önden değiştirilebilir sabit disk
• 10/100BaseT Ethernet bağlantısı
• 16 adete kadar alarm girişi ve 5 röle çıkışı
• Bosch PTZ kameraların 1,5 km'ye/0,9 mil'e kadar tek kablodan kontrol edilmesine olanak sağlayan Biphase bağlantısı
• RS422/RS485 bağlantısı ile üçüncü parti PTZ kontrolü (Pelco D protokolü)
• Bağlantı fonksiyonu ile Bosch IntuiKey desteği
• Bosch Video Yöneticisi desteği (Klavye Uzatma Ünitesi LTC2604/x0 hariç)
• Önde ve arkada USB bağlantıları; kullanıcı arayüzünü kontrol etmek veya bir USB bellek çubuğu ya da benzer bir cihaza video arşivlemek için bir mouse bağlayın
• Opsiyonel dahili DVD kaydedici Uygulamalar
Divar XF aşağıdakiler için idealdir:
• Alışveriş merkezleri ve mağaza uygulamaları
• Bankalar ve finansal kurumlar
• Şehir merkezleri ve genel izleme uygulamaları
• Kalabalık gözetimi
• Kumarhaneler ve otel kompleksleri Sertifikalar ve Onaylar
Elektromanyetik uyumluluk
ABD FCC Bölüm 15, Sınıf B
AB EMC yönergesi 2004/108/EC
Bağışıklık EN50130-4
Emisyon EN55022 Sınıf B
Ana Şebeke Harmonikler EN61000-3-2 Gerilim dalgalanmaları EN61000-3-3
Güvenlik
ABD UL60950-1
AB EN60950-1
Kanada CSA C22.2 No. 60950-1
Bölge Sertifikasyon
Avrupa CE Deklaracja zgodności
CE Declaration of Conformity DHR-A CE Declaration of Conformity DHR-B ABD FCC Declaration of Conformity DHR-A FCC Declaration of Conformity DHR-B Kurulum/Konfigürasyon Açıklamaları
KBD in
KBD out IR ext VGA CVBS Y/C Biphase
Com 1 Com 2
Alarm I/O A
B
A A
B B
- | + | G RS 485 MAL OUT N0 | C | NC
Video in
Video out
Video in
Video out
Video in
Video out
1 2 3 4
1 2 3 4
5 6 7 8
5 6 7 8
9 10 11 12 13 14 15 16
9 10 11 12 13 14 15 16
AC USB USB
Ethernet
Audio out Audio in
A B
L
R
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
Monitor out
1 RS485 / RS422 / Arıza alarmı 2 Klavye girişi ve geçişli çıkış 3 Ethernet
4 USB portları
5 A + B monitör bağlantıları (VGA, CVBS, Y/C) 6 Biphase bağlantısı
7 Alarm girişleri/çıkışları 8 Ses çıkışları
9 Ses girişleri 10 Güç girişi
11 Kamera geçişleri (loop-through) 12 Kamera video girişleri
Control Center için önerilen PC gereksinimleri İşletim sistemi Windows XP veya Vista
DirectX 9c
İşlemci Intel Pentium DualCore, 3.0 GHz veya benzeri RAM bellek 2048 MB veya üzeri
Kullanılabilir disk
alanı 10 GB
Grafik kartı NVIDIA GeForce 8600 veya üzeri Ağ arayüzü 10/100-BaseT ağ arayüzü İşletim sistemi Windows XP veya Vista İçerdiği parçalar
Miktar Parça
1 Divar XF Hibrid Dijital Kayıt Cihazı 2 Güç kaynağı kabloları
1 USB mouse
1 Yazılım ve kılavuzları içeren bir CD-ROM 1 Hızlı kurulum kılavuzu
1 Kurulum kılavuzu
1 Divar XF kullanım kılavuzu
1 Divar XF Control Center ve Archive Player kullanım kılavuzu
Teknik Spesifikasyonlar Elektriksel
Nominal Gerilim ve Güç
Güç girişi 100 - 240 VAC; 50/60 Hz Güç tüketimi Maks. 2,5 - 1,0 A (250 Watt)
Video
Video standardı PAL veya NTSC otomatik algılama Çözünürlük 704x576 PAL, 704x480 NTSC
Sıkıştırma H.264
Girişler 8 veya 16 kompozit video 0,5 - 2 Vpp, 75 ohm otomatik sonlandırma
Çıkışlar 8 veya 16 kompozit video 1 Vpp, 75 ohm, senk. 0,3 V ± %10
Ses
Girişler 8 veya 16 hat girişi, mono RCA, 1 Vpp, 10 kohm
Çıkış 2 hat çıkışı, dual mono RCA, 1 Vpp, 10 kohm
Sıkıştırma MPEG-2 katman II Örnekleme hızı Kanal başına 48 kHz
Monitörler
MON-A Canlı, oynatma, menüler
VGA: analog RGB 1280x1024, 60/75 Hz (NTSC/PAL)
CVBS: 1 Vpp, 75 ohm, BNC Y/C
MON-B Canlı
VGA: analog RGB 1024x768, 60/75 Hz (NTSC/PAL)
CVBS: 1 Vpp, 75 ohm, BNC Y/C
Ekran Modları
Monitör A Tam, tam sekans, dörtlü, çoklu ekran (canlı ve kayıt oynatma), olay çağırma (canlı) Monitör B Tam, tam sekans, dörtlü, çoklu ekran, olay
çağırma (canlı)
Kare hızı PAL/NTSC Kanal başına 25/30 IPS (gerçek zamanlı) Çoklu ekran modu 8
kanal 1, 4, 9
Çoklu ekran modu
16 kanal 1, 4, 9, 16
Zoom 1,5x, 2x, 3x, 5x
Alarm Yönetimi
Girişler Vidalı terminal 8 veya 16 giriş, konfigüre edilebilir NA/NK,
Maks. giriş 40 VDC
Çıkışlar Vidalı terminal 4 röle çıkışı, konfigüre edilebilir NA/NK, maks. nominal 30 VAC, 40 VDC, 0,5 A, sürekli -10 VA
Uzaktan bildirim Control Center yazılımı ile
Bağlantılar
Ethernet RJ45S modüler jak 8 pim korumalı:
10/100 Base-T
Biphase Vidalı terminal konektörü (5 çıkış) Biphase çıkışı başına maksimum 5 kontrol edilebilir kamera
Empedans 128 ohm, maks. aşırı gerilim koruması ±40 V, maks. kablo uzunluğu 1,5 km (0,9 mil)
PTZ kontrol arayüzü RS485
Seri arayüz EIA/TIA-232 F'ye uygun RS232 çıkış sinyalleri, maks. giriş gerilimi ±25 V
2xDB-9 erkek konektör Intuikey klavye
(KBD Dijital veya KBD Evrensel)
RS485'ye uygun, maks. sinyal gerilimi ±12 V, klavye güç kaynağı, maks. 400 mA'de 11–
12,6 VDC
RJ11 modüler jak 6 pimli
USB Beş USB 2.0 portu
Ağ
Bant genişliği
kontrolü 0,1-100 Mbps sınırlayıcı
Uzak kullanıcılar Eşzamanlı bağlanmış maksimum 5 Control Center kullanıcısı
Protokol desteği TCP/IP, DHCP, DNS ve SNTP IP kameralar 8'e kadar IP H.264 kamera (opsiyonel) Desteklenen IP H.
264 cihazları Dinion, FlexiDome, AutoDome Modular, VIP X serisi enkoderler (bellenim 3.7 veya üzeri, maks. 8 kanal) ve AutoDome Easy
Saklama Dahili Sabit Disk
Sürücüsü Disk başına 250, 500, 750 GB veya 1 TB 4 adete kadar sabit disk
Yedekleme RAID-4 (opsiyonel)
DVD Dahili DVD+R/RW kaydedici (opsiyonel) Harici USB (5x) veya ağ (sadece arşivleme) ile
Güvenlik
Parola koruması Çok seviyeli Görüntü kimlik
denetimi Doğal dosya formatındaki tüm kayıtlar ve arşivler
Kayıt Kare Hızı
NTSC 352x240, 704x240 ve 704x480'de kanal başına 30 IPS'e kadar
PAL 352x288, 704x288 ve 704x576'de kanal başına 25 IPS'e kadar
IP Kanallar Bağlı IP cihazına bağlı olarak 4CIF'te kanal başına 25/30 IPS.
Kayıt Üzerine yazma
modları Sürekli, 1 - 99 gün sonra üzerine yazma Ön alarm kaydı 120 sn'ye kadar
Oynatma
Oynatma fonksiyonu Hızlı ileri/geri, kare ileri alma/geri alma, dondurma
Zoom 1,5x, 2x, 3x, 5x
Arama modu Tarih/saat, Olay (hareket, giriş) Mekanik
Boyutlar (G x D x Y)
(kablolar hariç) 446 x 443 x 88 mm (17,6 x 17,4 x 3,5 inç) Ağırlık (4 sabit disk dahil) Yakl. 11 kg / 24 lbs
Raf montaj seti (dahildir) EIA 19” rafa bir ünite monte etmek için Çevresel
Çalışma sıcaklığı +5 C° - +45 C° (+41 F° - +113 F°) Saklama sıcaklığı -25 C° - +70 C° (-13 F° - +158 F°) Bağıl nem Çalışma: <% 93 yoğunlaşmasız
Saklama: <% 95 yoğunlaşmasız
Sipariş Bilgileri Divar XF 8CH 250GB
8 kanallı Dijital Video Kayıt Cihazı 250 GB Sipariş numarası DHR-0800A-025A
Divar XF 8CH 500GB
8 kanallı Dijital Video Kayıt Cihazı 500 GB Sipariş numarası DHR-0800A-050A
Divar XF 8CH 1.5TB
8 kanallı Dijital Video Kayıt Cihazı 1,5 TB Sipariş numarası DHR-0800A-150A
Divar XF 16CH 250GB
16 kanallı Dijital Video Kayıt Cihazı 250 GB Sipariş numarası DHR-1600A-025A
Divar XF 16CH 500GB
16 kanallı Dijital Video Kayıt Cihazı 500 GB Sipariş numarası DHR-1600A-050A
Divar XF 16CH 1.5TB
16 kanallı Dijital Video Kayıt Cihazı 1,5 TB Sipariş numarası DHR-1600A-150A
Divar XF 16CH 3TB
16 kanallı Dijital Video Kayıt Cihazı 3 TB Sipariş numarası DHR-1600A-300A
Divar XF INT. DVD 8CH 250GB
8 kanallı Dijital Video Kayıt Cihazı 250 GB, dahili DVD Sipariş numarası DHR-0800B-025A
Divar XF INT. DVD 8CH 500GB
8 kanallı Dijital Video Kayıt Cihazı 500 GB, dahili DVD Sipariş numarası DHR-0800B-050A
Divar XF INT. DVD 8CH 1.5TB
8 kanallı Dijital Video Kayıt Cihazı 1,5 TB, dahili DVD Sipariş numarası DHR-0800B-150A
Divar XF INT. DVD 8CH 3TB
8 kanallı Dijital Video Kayıt Cihazı 3 TB, dahili DVD Sipariş numarası DHR-0800B-300A
Divar XF INT. DVD 16CH 500GB
16 kanallı Dijital Video Kayıt Cihazı 500 GB, dahili DVD Sipariş numarası DHR-1600B-050A
Divar XF INT. DVD 16CH 1.5TB
16 kanallı Dijital Video Kayıt Cihazı 1,5 TB, dahili DVD Sipariş numarası DHR-1600B-150A
Divar XF INT. DVD 16CH 3TB
16 kanallı Dijital Video Kayıt Cihazı 3 TB, dahili DVD Sipariş numarası DHR-1600B-300A
Divar XF INT. DVD 16CH 4TB
16 kanallı Dijital Video Kayıt Cihazı 4 TB, dahili DVD Sipariş numarası DHR-1600B-400A
Donanım Aksesuarları KBD‑Dijital Klavye
Divar Dijital Video Kayıt Cihazları ve System4 Çoklayıcılarla kullanım için IntuiKey Dijital Klavye Sipariş numarası KBD-DIGITAL
KBD‑Evrensel Klavye
IntuiKey Evrensel Klavye, Allegiant, Divar ve System4 Çoklayıcılar için LCD Ekranlarla kullanım amacıyla Sipariş numarası KBD-UNIVERSAL
DHR-XS050-A 700 Serisi Depolama Genişletme 500 GB 500 GB depolama alanı genişletme kiti
Sipariş numarası DHR-XS050-A
DHR-XS100-A 700 Serisi Genişletme 1 TB 1 TB depolama alanı genişletme kiti Sipariş numarası DHR-XS100-A
LTC 2604/50 Klavye Portu Uzatma Ünitesi System4, 230 V, 50 Hz
Sipariş numarası LTC 2604/50
LTC 2604/60 Klavye Portu Uzatma Ünitesi System4, 120 V, 60 Hz
Sipariş numarası LTC 2604/60 Yazılım Aksesuarları
DHR-SIP08-A 700 Serisi Lisans 8 IP 700 Serisi 8 IP Lisans
Sipariş numarası DXS-ESIP08-A DHR-SRAID-A 700 Serisi Lisans RAID 700 Serisi RAID Lisans
Sipariş numarası DXS-ESRAID-A
