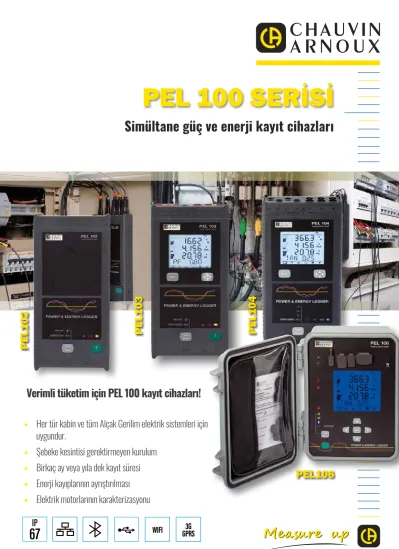

PEL 100 SERİSİ. Simültane güç ve enerji kayıt cihazları. Verimli tüketim için PEL 100 kayıt cihazları!

67 IP ^{WIFI GPRS 3G}

y

Her tür kabin ve tüm Alçak Gerilim elektrik sistemleri için uygundur.

y

Şebeke kesintisi gerektirmeyen kurulum

y

Birkaç ay veya yıla dek kayıt süresi

y

Enerji kayıplarının ayrıştırılması

y

Elektrik motorlarının karakterizasyonu

Verimli tüketim için PEL 100 kayıt cihazları!

Simültane güç ve enerji kayıt cihazları

PEL 100 SERİSİ

SERİ 100

SERİ 100 UYGULAMALAR UYGULAMALAR

V erimli ve sürdürülebilir binalar için, enerjiyi daha verimli kullanın

Çevreyi korumasına yönelik küresel girişimin bir parçası olarak, Avrupa tarafından, tüketimin yaklaşık %30 oranında azaltılması hedeflenmiştir.

Günümüzde enerji tüketiminin % 50’den fazlası sanayi ve yapı sektörlerine aittir. Bu nedenle, yasal gerekliliklerin karşılanabilmesi için enerji tüketiminin optimizasyonu gereklidir.

PEL 100 kayıt cihazları, tüm elektrik sistemleri için kullanılabilir güç ve enerji ölçüm kayıt cihazlarıdır. Ölçümler, akım sensörleri ve voltaj girişleri üzerinden gerçekleştirilir Tüm elektriksel parametreleri görüntülemenize ve ölçüm, enerji ölçümü ve iletişim fonksiyonlarını kullanmanıza olanak tanırlar.

Kullanıcıya enerji verimliliği projelerinin doğru bir şekilde yürütülmesi ve elektrik dağıtımının izlenmesi açısından gerekli tüm ölçümleri sağlar.

PEL 100 enerji sayaçları sayesinde, güçlü entegrasyon kısıtlamalarına tabi elektrik kabinlerine ölçüm ve sayaç noktaları kolayca eklenebilir.

Mıknatıslıdırlar, her tip elektrik kabinine kolayca yerleştirilirler ve kabin kapısı kapatıldıktan sonra herhangi bir rahatsızlığa neden olmazlar.

B ir tesisin tüketiminin izlenmesi ve haritalanması

Bir fabrikanın, bir atölyenin, bir binanın, bir acentenin güç tüketimine dair hiçbir şey PEL 100 kayıt cihazlarının dikkatinden kaçmaz... Hem gerçek zamanlı izlemeye hem de tüketimin tarihsel ve kıyaslamalı analizine izin verirler.

P EL Transfer yazılımı

PEL Transfer yazılımı enerjilerin yanı sıra kayıpların da ayrı ayrı değerlendirilmesini de sağlar. Kullanıcı, müdahalelerinin öncelik derecelerine karar vermek için gereken tüm bilgilere sahip olur.

y Faydalı enerji

y Aktif dengesizlik enerjisi y Aktif armonik enerjisi y Aktif olmayan enerji y Reaktif enerji y Deforme edici enerji y Görünür enerji

Ş ebeke üzerinde kullanım ve Merkezi tüketim yönetimi

Bir belediyenin tüketim idaresinin kolaylaştırılması amacıyla, farklı tüketim dağılımlarının pratik kontrolü için (örneğin: sokak aydınlatma ağı, ortak alanlar için aydınlatma ağı, ortak hizmetler ağı, tek fazlı genel dağıtım, üç fazlı dağıtım), bir genel dağıtım grubu üzerine birden fazla PEL 100 kurulabilir.

T asarruf ölçümü

PEL 100 elektrikli ölçüm cihazları ile yapılan kayıtlar saat bilgileri içerirler. Böylelikle, bir kurulumun herhangi bir değişiklik döneminden önceki ve sonraki kayıtları kıyaslanarak elde edilen tasarrufu ölçmek mümkündür. Söz konusu değişikliklerden önce PEL 100 cihazları ile gerçekleştirilen kayıtların analizi referans dönemine karşılık gelir. Daha sonra çeşitli bakım işlemleri, elektrik şebekesinin, donanımların veya diğer sistemlerin iyileştirilmesi gerçekleştirilebilir. Doğru konumlandırılmış PEL 100, müdahalelerin gerekli olduğu noktaların, zaman kaybedilmeden hızla tespit edilmelerini sağlar. Bir takip dönemi, sağlanan çözümlerin doğru, yeterli olup olmadığını ve her şeyden önce elde edilen tasarrufları kesin olarak ölçmeyi mümkün kılacaktır.

PEL 100 tarafından gerçekleştirilen izleme, referans dönemdekilerle karşılaştırılacak kayıtları sağlar.

UYGULAMALAR

UYGULAMALAR APPLICATIONS APPLICATIONS

A nalog ölçümler

PEL 106 basınç, sıcaklık, tork gibi harici parametreleri kaydederek her bir arızanın tanımlanmasını sağlar.

Bluetooth kablosuz bağlantısı aracılığıyla harici L452 veri kayde- dicilerle iletişim kurar. PEL 106’nın kayıt işlevi 2x4’e kadar analog kanalı entegre eder. Analog kanallar, voltaj, akım ve güç ölçümlerini tamamlayıcıdır.

Bir motorun, trafo istasyonunun vb. enerji tüketimi...

Harici L452 kaydedicilerle (logger’lar) eşleştirilen PEL 106, sıcaklık, basınç, motor torku vb. analog ölçümleri (harici parametreler, 2x4 kanala kadar) kaydeder... Ayrıca, örneğin bir motorun veya sıcaklık- tan etkilenen bir elektrik transformatör istasyonunun analizine olanak tanır.

Yenilenebilir enerji

PEL 106’nın analog ölçüm fonksiyonu, bir elektrik üretimini bir rüzgar hızıyla veya bir hidroelektrik akımını bir debiyle ilişkilendirme imkanı sunar.

Örneğin rüzgar gücü gibi yeni enerji sektöründeki uygulamaların ihtiya- çlarını (rüzgarın kuvvetiyle ilişkili enerji sayımı) karşılar.

PEL 106 rüzgar hızına bağlı olan rüzgar türbinlerinin ve hatta su akışın- daki hidroelektrik barajların enerji verimliliğini doğru bir şekilde ölçer.

A NDROID uygulaması, avantajları

Kullanıcı, ölçüm sonuçlarını ANDROID cihaz üzerinden gerçek zamanlı olarak görüntüleyebilir. Uygulama birçok dilde tasarlanmıştır.

Chauvin Arnoux tarafından geliştirilen bir yazılım sensörü, bir elektrik motorunun özelliklerinin belirlenmesini sağlar: dönme hızı, verimlilik, motor torku... Yazılım sensörüne erişim, PEL 100’ün ANDROID uygula- ması aracılığıyla bir akıllı telefon veya tablet üzerinden sağlanır.

Ücretsiz olarak yüklenebilir.

SERİ 100 SERİ 100

TÜM PEL 100 CİHAZLARI, BİRDEN FAZLA İLETİŞİM MODLARI İLE DONATILMIŞTIR: ETHERNET VE USB, BLUETOOTH.

PEL 104 ve PEL 106 cihazları, ayrıca WiFi ve 3G/GPRS iletişimine de sahiptirler. 3G/GPRS modu, kullanıcının bir GPRS-3G bağlantısı üzerinden uzaktan bağlantı kurabilmesi için PEL ‘e bir SIM kart takılmasına izin verir. PEL 104 veya PEL 106 cihazına erişim bir IRD sunucu üzerinden de sağlanabilmektedir.

Böylece, bir alarm tetiklendiğinde, kullanıcı otomatik olarak bir e-posta alır, gerçek zamanlı olarak bilgilendirilir.

W ^iFi

PEL 104 ve PEL 106 bir WiFi ara-yüzü ile donatılmıştır. Her tür kabin ve tüm alçak gerilim elektrik sistemleri için uygundur.

PEL 104 ve PEL 106 2,4 GHz radyo frekansı bandında çalışan bir WiFi erişim noktası olarak yapılandırılabilirler. Böylece, bir PC, akıllı telefon, tablet vb. kullanılarak ölçümler gerçek zamanlı izlenebilecektir.

G ^PRS

Ölçüm fasılaları genellikle birkaç güne veya haftaya yayıldığından, ölçümlerin doğru gerçekleştirilip gerçekleştirilmediklerinin kontrol edilmesi önemlidir.

Zamandan tasarruf sağlayan, bir kayıt cihazından diğerine geçmeyi gerektirmeyen, bir SIM kart ile donatılmış PEL 104 ve PEL 106 cihazları ile, bir GSM 3G ağı kullanarak uzaktan iletişim kurabilirsiniz. Bir elektrikli besleyiciden 10 dakikalık tüketim noktalarının alınması kolaylaştırılmıştır.

I RD sunucusu

Çeşitli elektrikli besleyiciler üzerine konumlandırılan PEL 100’ler, hizmet kesintisi olmaksızın, her bir hattın genel tüketim üzerindeki göreceli ağırlığını boyutlandırmayı, tesisatın yük profilini tanımlamayı ve böylece öncelikli iyileştirme müdahalelerini belirlemeyi sağlarlar. Mevcut bilgisayar ağlarındaki korumalar nedeniyle PEL 100’ye erişim zor olduğunda, kayıt cihazından uzaktaysanız, sunduğumuz çözüm, bilgisayar korumalarını zayıflatmaksızın İnternet üzerinden uzaktan ölçümleri görüntülemenize olanak tanıyacaktır.

PC ve PEL Transfer yazılımı IRD SUNUCUSU

PEL 104/106

+

GPRS

67 IP

YÜKSEK İLETİŞİM

YÜKSEK İLETİŞİM

TÜM PEL 100 CİHAZLARI, BİRDEN FAZLA İLETİŞİM MODLARI İLE DONATILMIŞTIR: ETHERNET VE USB, BLUETOOTH.

PEL 104 ve PEL 106 cihazları, ayrıca WiFi ve 3G/GPRS iletişimine de sahiptirler. 3G/GPRS modu, kullanıcının bir GPRS-3G bağlantısı üzerinden uzaktan bağlantı kurabilmesi için PEL ‘e bir SIM kart takılmasına izin verir. PEL 104 veya PEL 106 cihazına erişim bir IRD sunucu üzerinden de sağlanabilmektedir.

Böylece, bir alarm tetiklendiğinde, kullanıcı otomatik olarak bir e-posta alır, gerçek zamanlı olarak bilgilendirilir.

B ^luetooth

Bluetooth, PEL 100’ün bir akıllı telefon ile iletişim kurmasına veya analog kanallara erişime izin verir.

E ^thernet

Mümkün olduğunda, PEL 100 Ethernet tipi kablolu bir bağlantıyla bağlanabilir.

A ^ndroid

Bağlantının doğru olduğunun kontrolü ve ölçümlerin gerçek zamanlı görüntülenmesi

LAN

GPRS

WIFI

YÜKSEK İLETİŞİM

YÜKSEK İLETİŞİM

SERİ 100

SERİ 100 FONKSİYONLAR FONKSİYONLAR

P EL 100 ile uyumlu akım sensörleri

Ö lçümler ve fonksiyonlar

PEL 100 güç ve enerji kaydediciler aşağıdaki ölçümleri gerçekleştirirler:

y 128 örnek / döngü ile RMS ve DC ölçümleri - her fazda aynı anda y 1000V’ya dek, AC ve/veya DC voltajlar

y Analog ölçümler y Motor üzerinde ölçümler y Faz tarafından otomatik beslenme

y 10kA AC, 5kA DC’ye kadar akımlar (akım sensörüne göre).

y PEL 100, voltaj ve akım oranlarının kullanımıyla daha geniş bir ölçüm aralığı sunar (650000V / 25000A’ya kadar)

y 10 ila 10 GW / Gvar / GVA arası güç

y 4 EWh / 4 EVAh / 4 Evarh’a kadar enerji ve toplam enerji (4 kuadrant) y Enerji kayıplarının ayrıştırılması

y Elektrik motorlarının karakterizasyonu y Faz bilgileri: cos φ, tan φ, PF güç faktörü y Tepe faktörü

y Akımlar ve gerilimler için THD’nin hesaplanması y Akımlar ve gerilimler için 50 sıraya dek harmonikler y DC, 50Hz, 60Hz ve 400Hz ölçümleri

y Ölçümlerin ve hesaplama sonuçlarının SD karta kaydedilmesi y Bağlı sensör tipinin otomatik olarak tanınması

y Farklı ağ türleri: İki fazlı, nötrlü veya nötrsüz üç fazlı, vb.

y iletişim modları: USB, Bluetooth, Ethernet, WiFi, GSM 3G, GPRS

y Veri aktarım yazılımı ve bir PC ile gerçek zamanlı iletişim ve rapor düzenleme

Gerilim Akım Faz

THD

Faz Kısmi enerji

Toplam enerji

Cihazda tercih ettiğiniz iletişim modunu doğrudan yapılandırın.

AKSESUARLAR AKSESUARLAR

Model MN93 MN 93A MA194-250

MA194-350

MA194-1000 E3N PAC93 A193-450 A193-800 C193 J93 MA196-350 A196-610 Ölçüm

kapsamı 500 mA

ila 200 Aac 0,005 Aac

ila 100 Aac 200mA ila 10kAaC

50 mA ila 10 Aac/dc 100 mA ila 100

Aac/dc

1 A ila 1000 Aac

1 A ila 1300 Adc 200 mA

ila 10 kAac 200 mA

ila 10 kAac 1 A

ila 1000 Aac

50 A ila 3500 Aac 50 A ila 5000

Adc

100 mA ila 10

kAac 100 mA ila

10 kAac Ø Sıkıştırma/

uzunluk 20 mm 20 mm Ø 70/250

Ø 100/350

Ø300/1000 11,8 mm 1 x Ø 39 mm

2 x Ø 25 mm Ø 140 mm /

450 mm Ø 70/250 mm /

800 mm 52 mm 72 mm Ø 100 mm /

350 mm Ø190mm/

610mm

IEC 61010 600 V CAT III /

300 V CAT IV 1000V CATIII /

600V CATIV 600 V CAT III /

300 V CAT IV 600 V CAT III /

300 V CAT IV 1000 V CAT III /

600 V CAT IV 600 V CAT IV 600 V CAT III /

1000 V CAT IV

1000 V CAT III /

600 V CAT IV 1000 V CAT III / 600 V CAT IV

FONKSİYONLAR FONKSİYONLAR

P ELTransfer yazılımı

Bu uygulama yazılımı ile şunlar gerçekleştirilebilir:

y PEL 100 cihazlarının konfigürasyonu

y Bir kayda başlamadan önce bağlantıların kontrol edilmesi y PEL 100 cihazlarında kayıtlı ölçümlerin indirilmesi y Farklı ölçüm ve analiz sonuçlarının görüntülenmesi

Kapsamlı DataView® işletim yazılımı ile, tescilli veya kişiselleştirilmiş raporların oluşturulması da mümkündür.

DataView® böylece enerji tüketimi raporlarınızı oluşturmayı kolaylaştırır.

PEL Transfer yazılımımız, güç ölçüm fasılaları üzerinden matematiksel işlemler gerçekleştirir ve tespit edilen tüm kayıpları otomatik olarak bölüştürür.

Alarmların konfigürasyonu Kaydedicilerin konfigürasyonu L452 IRD Sunucusu konfigürasyonu

P EL 100 ile uyumlu akım sensörleri

INTERNATIONAL Chauvin Arnoux 12-16 rue Sarah Bernhardt 92600 Asnières-sur-Seine Tel: +33 1 44 85 44 38 Fax: +33 1 46 27 95 59 export@chauvin-arnoux.fr www.chauvin-arnoux.com

906230637- Ed. 2 - 03/2021 -Sözleşmeye tabi olmayan belge. Özellikler, siparişten önce teyit edilmelidir.

SİPARİŞ İÇİN REFERANS:

Akım sensörsüz PEL 102 ...P01157152 Akım sensörsüz PEL 103 ...P01157153 Akım sensörsüz PEL 104 ...P01157154 Akım sensörsüz PEL 106 ...P01157165

AKSESUARLAR:

C193 pense. . . .P01120323B MN93 pense . . . .P01120425B MN93A pense. . . .P01120434B E3N pense . . . .P01120043A E3N adapter . . . .P01102081 PAC93 pense . . . .P01120079B J93 pense . . . .P01120110 AmpFlex® A193-450 mm pense . . . .P01120556B AmpFlex® A193-800 mm pense . . . .P01120531B AmpFlex® A196-610 mm pense, IP67 . . . .P01120552 MiniFlex® MA194-Ø 70/250 mm. . . .P01120593 MiniFlex® MA194-Ø 100/350 mm . . . .P01120592 MiniFlex® MA194-Ø 300/1.000 mm . . . .P01120594 MiniFlex® MA196-350 mm pense, IP67 . . . .P01120568 Kablo seti (x5) BB196, IP67 . . . .P01295479 Şebeke besleme kablosu. . . .P01295174 PEL 100 şebeke adaptörü . . . .P01102174 Kablo / pense seti (x4) . . . .P01295476 Pim / yüzük seti . . . .P01102080 5A adaptör . . . .P01101959 DataView® yazılımı . . . .P01102095 Çanta n° 23 . . . .P01298078 Elektrik direği sabitleme kiti. . . .P01102146

TESLİMAT DURUMU:

PEL 102 veya PEL 103 cihazı aşağıdakilerle birlikte teslim edilir:

1 adet taşıma çantası, 4 adet ölçüm kablosu (erkek düz soket/3m uzunluğunda erkek düz soket - siyah), 4 adet timsah ağızlı pense (siyah), 1 adet pim seti (kablo uçları ve akım sensörleri için), 1 adet şebeke kablosu, 1 adet 8GB SD kart , 1 adet USB kablosu, 1 adet SD-USB adaptörü, 1 adet PC yazılımı (PEL Transfer), 1 adet kullanım kılavuzu (CD’de), 1 adet güvenlik fişi, 1 adet çabuk çalıştırma kılavuzu.

PEL 104 cihazı aşağıdakilerle birlikte teslim edilir:

1 adet taşıma çantası, 4 adet gerilim kablosu, 4 adet timsah ağızlı pense, 1 adet yüzük pim seti, 1 adet 600V sektör adaptörü, 1 adet SD kartı, 1 adet SD kart USB adaptörü, 1 adet USB kablosu, PC PEL-TRANSFER yazılımı ve Web sitesi üzerinden indirilebilir çalıştırma kılavuzu,1 adet çabuk çalıştırma kılavuzu.

PEL 106 cihazı aşağıdakilerle birlikte teslim edilir:

1 adet aksesuar çantası, 5 adet IP67 gerilim kablosu, 5 adet kilitli timsah ağızlı pense, 1 adet yüzük pim seti, 1 adet PC yazılımı (PEL Transfer), 1 adet SD kartı, 1 adet SD kart USB adaptörü, 1 adet USB kablosu, PC PEL-TRANSFER yazılımı ve Web sitesi üzerinden indirilebilir çalıştırma kılavuzu, 1 adet çabuk çalıştırma kılavuzu.

Modeller PEL102 PEL103 PEL104 PEL106

Ekran Yok Üç dijital ekranlı Dört dijital ekranlı

Kurulum tipleri Nötrlü veya nötrsüz tek fazlı, iki fazlı, üç fazlı ve diğer birçok özel konfigürasyon

Kanal sayısı 3 Voltaj girişi, 3 Akım girişi (hesaplanan nötr akımı) 4 Voltaj girişi ve 4 Akım girişi Ölçümler

Şebeke frekansı DC, 50Hz, 60Hz ve 400Hz

Voltaj (ölçüm aralıkları / en iyi hassasiyet) 10,00-1000 Vac/dc Akım (sensörlere göre)

(ölçüm aralıkları / en iyi hassasiyet) 5mAac ila 10kAac/50mAdc ila 1,4kAdc Hesaplanan ölçümler

Oran 650.000V'ye/25.000A'ya dek

Güç 10W ila 10GW/10var ila 10Gvar/10VA ila 10GVA

Enerji 4EWh/4EVAh/4Evarh (E=10-18) değerine dek

Faz cos φ, tan Φ, PF

Harmonikler THD

Ek fonksiyonlar

Faz emri Evet

Min/Maks Evet

Tespitleme Mıknatıs Kanca (Opsiyon)

Kayıt

Örnekleme / Edinim yok / Toplama 1 ölçüm - 1 dakika ila 60 dakika 5 ölçüm - 1 dakika ila 60 dakika

Hafıza SD kartı, 8Gb (32 Gb'ye dek SD-HC kartı)

İletişim Ethernet, Bluetooth ve USB Ethernet, Bluetooth, USB, Wifi ve GPRS

Besleme 110V-250V (+%10, -%15) @50-60Hz ve 400Hz Faz ile besleme - 1000V AC/DC

Güvenlik IEC 61010 600V KAT IV ve 1000V KAT III IEC 61010 1000V KAT IV

Mekanik özellikler

Ebatlar Sensör olmadan 256 x 125 x 37mm 245 x 270 180 mm

Ağırlık 900 g 950 g 900 g <3400 g

Gövde IP54 IP67

TEKNİK ÖZELLİKLER
