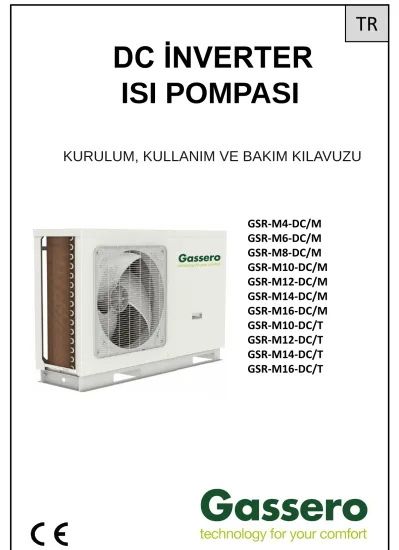

KURULUM, KULLANIM VE BAKIM KILAVUZU
TR
50 70 90 115 125 150
DC İNVERTER ISI POMPASI
GSR-M4-DC/M
GSR-M6-DC/M
GSR-M8-DC/M
GSR-M10-DC/M
GSR-M12-DC/M
GSR-M14-DC/M
GSR-M16-DC/M
GSR-M10-DC/T
GSR-M12-DC/T
GSR-M14-DC/T
GSR-M16-DC/T
İÇİNDEKİLER
ÖNEMLİ
1. Bu ekipmanın kurulumu, çalıştırılması, bakımı ve onarım işlemleri, özel eğitim almış kalifiye servis elemanları tarafından yapılmalıdır. Çalışma sırasında, etiketlerde, kullanım kılavuzunda ve diğer literatürde geçen tüm güvenlik hususlarına kesinlikle uyulmalıdır. Bu ekipman, fiziksel, duyusal veya zihinsel yetenekleri azalmış kişiler (çocuklar dahil) veya deneyim ve bilgi eksikliği olanlar tarafından, kullanılamaz. Cihazla oynamadıklarından emin olmak için çocuklar denetlenmelidir.
2. Bu ürün fabrikadan çıkmadan önce testlerden geçmiştir. Lütfen üniteyi sökmeyin. Gassero yetkili servis ile irtibata geçin.
3. Gassero, yanlış montaj / onarım, yetersiz bakım, ilgili ulusal yasa / endüstriyel standartların ve bu kullanım kılavuzunda belirtilen uyarıların ihlali nedeniyle doğabilecek hasar / arıza ve olumsuzluklardan sorumlu değildir.
4. Üründe bir arıza olduğunda, lütfen aşağıdaki bilgiler ile birlikte Gassero yetkili servis ile irtibata geçin.
a.Ürün etiketinin içeriği (model, soğutma / ısıtma kapasitesi, ürün seri numarası, fabrika çıkış tarihi) b.Arıza durumu (hatanın oluşmasından önceki ve sonraki durumları belirtin).
5. Ürünü daha iyi hale getirmek için sürekli iyileştirme ve yenilikler yapılmaktadır. Bu nedenle kullanım kılavuzundaki tüm resimler ve bilgiler sadece referans içindir. Gassero, üründe ve kullanım kılavuzunda değişiklik yapma / önceden haber vermeksiziniçerikleri revize etme hakkını saklı tutar.
6. Gasseroısı pompası Gassero yetkili servis tarafından devreye alınmalıdır. Aksi taktirde garanti kapsamı dışındadır.
7. Isı pompasını monte etmeden önce lütfen bu kılavuzu dikkatlice okuyun.
1 Sembollerin Anlamı ve Güvenlik Önlemleri 2 12 2 Yollu Vana 23
1.1 Sembollerin Anlamı 2 13 3 Yollu Vana 23
2 Genel 2 14 Diğer Isı Kaynağı 24
3 Çalışma Prensibi Şeması 9 15 İsteğe Bağlı Elektrikli Isıtıcı 26
4 Çalışma Prensibi 10 16 Köprü (Harici Kontak) Kontrolü 27
5 Terminoloji 11 17 Soğutucu Akışkanın Şarj Edilmesi ve Boşaltılması 27
6 Kurulum Örnekleri 12 18 Boyler Kurulumu ve İzolasyonu 29
7 Ana Bileşenler 13 18.1 Kurulum 29
8 Monoblok Isı Pompası Kurulumu 14 18.2 Su Sistemi Bağlantıları 30 8.1 Kurulum Talimatları 14 18.3 Su Kalitesi ile İlgili Gereklilikler 30
8.2 Monoblok Ünite Kurulumu 14 19 Kablo Bağlantıları 31
8.2.1 Monoblok Ünite Kurulum Yeri Seçimi 14 19.1 Kablolama Prensibi 31 8.2.2 Monoblok Ünitenin Dış Ölçüleri 15 19.2 Güç, Kablo ve Sigorta 31
8.2.3 Kurulum İçin Alan Gereksinimleri 16 20 Elektronik Kart 32
8.2.4 Montaj İle İlgili Önlemler 16 21 Elektronik Kart Diagramı 41 8.2.5 Monoblok Ünitenin Su Borusu Bağlantısı 16 22 Terminal Panosu 42
8.2.6 Kablo Geçiş Contaları 17 23 Devreye Alma 46
8.2.7 Ekran İletişim Kablosu 17 23.1 Devreye Alma Öncesi Kontroller 46 8.3 Soğutucu Gazın Emniyetli Çalışması 18 23.2 Test Çalıştırması 47
9 Hidrolik Ünite Kurulumu 19 24 Günlük İşletme ve Bakım 47
9.1 Statik Çıkış Basıncı 19 24.1 Sorun Giderme 48
9.2 Su Hacmi ve Genleşme Tankı Basıncı 19 24.2 Isı Pompası Tamiri 48
9.3 Genleşme Tankı Basıncı Hesaplama 20 24.3 Ürünün Demontajı 49
9.4 Genleşme Tankı Seçimi 21 24.4 Kullanım Öncesi Uyarı 49
10 Oda Sensörü 21 24.5 Donmaya Karşı Alınacak Önlemler 49
11 Oda Termostatı 22
1. SEMBOLLERİN ANLAMI VE GÜVENLİK ÖNLEMLERİ 1.1 SEMBOLLERİN ANLAMI
Bu kılavuzda kullanılan semboller ve anlamları şu şekildedir;
Bu işaret, talimata uyulması gerektiğini belirtir. Yanlış kullanım insanlara veya eşyalara zarar verebilir.
UYARI:
Uyulmadığı taktirde ünitede veya insanlarda ciddi hasar meydana gelebilir.
Operasyonun yasaklanması gerektiğini belirtir. Yanlış kullanım insanlarda ciddi hasara veya ölüme neden olabilir
NOT:
Uyulmadığı taktirde ünitede veya insanlarda hafif veya orta dereceli hasar meydana gelebilir.
NOT:
- Isı pompasını teslim aldıktan sonra tüm komponentlerinin eksik olup olmadığını kontrol edin.
- Ünitenin tasarım ve montaj işleri, ilgili yasa / yönetmeliklere ve bu talimatlara göre devreye alma yetkili Gassero personeltarafından yapılmalıdır.
- Montajsonrası ısı pompası ve sistem kontrol edilmeli, herhangi bir sorun olmadığından emin olunmalı, enerji tüm bu kontrollerden sonra verilmelidir.
- Daha uzunömürlü ve güvenilir bir çalışma için, Gassero yetkili servisine periyodik temizliğini vebakımını mutlaka yaptırın.
- Hasar gören elektrik kabloları mutlaka onarılmalı, bu onarım için yetkili kişiler tercih edilmelidir.
- Cihaz, ulusal kablolamayönetmeliklerine uygun olarak monte edilmelidir.
- Bu ürün aşındırıcı, patlayıcı ve yanıcı maddelerin veya dumanın bulunduğu yerlere kurulmamalıdır. Bu tür sakıncalı yerlere yapılan kurulumlar operasyonun başarısız olmasına, hizmetömrünün kısalmasına, ciddi tehlike veya ağır yaralanmalara neden olabilir.
2. GENEL
Bu kılavuz aşağıda modelleri belirtilen, ısı pompaları için hazırlanmıştır:
GSR-M4-DC/M GSR-M10-DC/T
GSR-M6-DC/M GSR-M12-DC/T
GSR-M8-DC/M GSR-M14-DC/T
GSR-M10-DC/M GSR-M16-DC/T
GSR-M12-DC/M GSR-M14-DC/M GSR-M16-DC/M
CE ETİKETİ:
Bu ısı pompası, ilgili Avrupa direktiflerinin temel gerekliliklerine uygundur.
CE işareti, ürünlerin tip etiketi doğrultusunda geçerli yönetmeliklerin esas taleplerini yerine getirdiğini belgelendirir. Uygunlukaçıklaması için üreticiye danışılabilir.
ATIKLARIN BERTARAF EDİLMESİ:
Bu işaret, bu ürünün AB genelindeki diğer evsel atıklarla birlikte bertaraf edilmemesi gerektiğini göstermektedir. Çevreye veya insan sağlığına zarar verecek kontrolsüz atık imhalarından kaynaklanan olası zararları önlemek ve malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için, geri dönüşüm konusunda sorumlu davranın.
Kullanılmış cihazınızı geri almaları için yerel yönetimlerin geri dönüşüm toplama sistemlerini kullanabilir veya ürünün satın alındığı satıcıyla iletişim kurabilirsiniz.
GARANTİ SÜRESİ VE KULLANIM ÖMRÜ:
Isı pompasının garantisi devreye alma tarihinden itibaren 2 yıldır.
Sanayi ve Ticaret Bakanlığı tarafından belirlenmiş kullanım ömrü 10 yıldır.
TÜKETİCİ HAKLARI:
Tüketiciler şikayet ve itiraz başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilir.
Tüketiciler, malın ayıplı olması durumunda;
a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme haklarından birisi kullanılabilir.
Isı pompası uzun süre
kullanılmayacak ise, elektriğini kesin, iç üniteyi ve su deposunu boşaltın.
Aksi takdirde, biriken toz kışın aşırı ısınmaya, yangına veya su deposunun veya ısıtıcı eşanjörün donmasına neden olabilir.
Herhangi bir koku mevcutsa, ünite zarar görebilir ve elektrik çarpması veya yangına sebep olabilir. Derhal güç kaynağını kesin ve yetkili servis ile iletişime geçin
Isı pompasına kesinlikle ıslak ellerle dokunmayın
Bu durum elektrik çarpmalarına neden olabilir.
Kurulumdan önce, elektrik voltajının, ısı pompasının etiketinde belirtilen değerler ile uyumlu olup olmadığını kontrol edin.
Yangın riski nedeniyle ısı
pompasının güç kablosu müstakil olmalıdır. Ara kablo veya çoklu priz kullanılmamalıdır.
Aşırı ısınma veya yangın riski nedeniyle, güç kablosu olarak bu kılavuzda belirtilen kablo çaplarını kullanın. Kablolara asla zarar vermeyin.
Bakım, onarım ve temizlikten önce mutlaka elektriği kesin. Aksi taktirde elektrik çarpmaları veya hasar meydana gelebilir.
Kablolama işi uzmanlar tarafından yapılmalı, yetkisiz kişiler değişiklik yapmamalıdır.
Elektrik hattı üzerinde kapasiteye uygun sigorta kurulmalıdır.
Isı pompası güvenli bir şekilde topraklanmalıdır!
Topraklama tesisatı olmayan tesisatlarda ısı pompası çalıştırılamaz.
Hasar görmemesi için dış üniteye asla yabancı cisim sokmayın.
Ellerinizi asla dış ünitenin hava çıkışına sokmayın.
Üniteyi kendi başınıza tamir etmeye çalışmayın. Onarım ve bakım için Gassero yetkili servis ile irtibat kurun.
UYARI !
Isı pompasının üzerine herhangi bir şey koymayın, üzerine basmayın. Titreşim nedeniyle düşecek nesneler insanlara zarar verebilir.
UYARI !
Ünitenin hava girişini ve çıkışını asla engellemeyin. Bu tür durumlar verimliliği düşürebilir, cihazın durmasına ve hatta yangına neden olabilir.
Yangın ve patlama riski
nedeniyle, basınçlı tüpler, yanıcı ve parlayıcı malzemeler, ısı pompasından en az 1 metre uzakta bulunmalıdır.
Kurulum standının / konsolun yeterince sağlam olup olmadığını kontrol edin.
Enerji tasarrufu için ünite iyi havalandırılan bir yere kurulmalıdır.
Sistemi kesinlikle susuz çalıştırmayın.
UYARI:
Buzçözme işlemini hızlandırmak için aşındırıcı kimyasallardan ve aşındırıcı işlemlerden sakının.
Onarım gerekliyse, en yakın Gassero yetkili servisi ile iletişim kurun. Yetkili olmayan personel tarafından yapılan her türlü onarım tehlikeli olabilir. Cihaz ısı kaynakları olmayan bir alanda muhafaza edilmelidir. (örneğin: açık alevler, çalışan bir gaz cihazı veya çalışan bir elektrikli ısıtıcı.)
Cihaz, “Soğutucu Akışkanın Güvenlikle Çalıştırılması” bölümündeki “a” tablosunda belirtilen alanına sahip bir alana kurulmalı / çalıştırılmalı veya depolanmalıdır.
Isı pompası yanıcı/parlayıcı gaz R32 ile doldurulmuştur. Onarımlar için, üreticinin talimatlarını kesinlikle izleyin.Gazın koku içermediğine dikkat edin. Uzman el kitabını okuyun.
Isı pompasının kurulumunda kablolama kurallarına uygun kesitte kablolar ve sigortalar kullanılmalıdır.
Bu cihaz, deneyim ve bilgi eksikliği olan kişiler, çocuklar ve fiziksel, duyusal veya zihinsel yeterliliği düşük olan kişiler tarafından kullanılamaz. Çocuklar cihazla oynamamalıdır.
Cihaz iyihavalandırılmış bir alanda saklanmalıdır.
Cihaz sürekli açık alevler (örneğin çalışan bir gaz cihazı) ve ateşleme kaynakları (örneğin
NOT:
Buısı pompası yanıcı/parlayıcı gaz R32 ile doldurulmuştur.
Cihazı kullanmadan önce, kullanım kılavuzunu mutlaka okuyun.
Isı pompası içerisinde özel bir soğutucu akışkan dolaşır. Kullanılan soğutucu akışkanR32 gazıdır. Bu soğutucu gaz yanıcı/parlayıcı ve kokusuzdur. Soğutucu akışkanın yanıcılığı çok düşüktür ancak ateşle tutuşabilir ve belirli koşullar altında patlamaya neden olabilir.
Yaygın soğutucu akışkanlarla karşılaştırıldığında, R32 ozonosfere zarar vermeyen, kirletici olmayan birsoğutucu akışkandır. Sera etkisi üzerindeki etkisi de daha düşüktür. R32, yüksek bir enerji verimliliğine yol açan, yüksek ısı transferi özelliğine sahiptir. Bu nedenle üniteler diğer gazlarakıyasen daha az gaza ihtiyaç duyar.
Kurulumdan önce, elektrik gücünün ısı pompası etiketinde belirtilene uygun olup olmadığını kontrol edin. Cihaz, aşırı gerilim kategorisi
III
sınıfına dahil sigorta ile besleme şebekesine bağlanmalıdır.Kullanıma başlamadan önce, su kaçağı, elektrik çarpması veya yangın vb. durumları önlemek için kabloların ve su borularının doğru bağlanıp bağlanmadığını kontrol edin.
Isı pompasına ıslak elle dokunmayın ve çocukların dokunmasına izin vermeyin.
Talimatta belirtilen ON / OFF düğmesi, gücü kesmek, üniteye elektrik vermeyi durdurmak için kullanılır.
Isı pompasını doğrudan suya veya neme maruz kalacağı aşındırıcı ortamlarda bırakmayın.
Isı pompasını kesinlikle susuz çalıştırmayın. Hava çıkışı/girişi başka nesneler tarafından engellenmemelidir.
Isı pompası kullanılmıyorsa, su deposu, boru hattı ve su pompasının donma nedeniyle zarar görmesini önlemek için su tahliye edilmelidir.
Kontrol panelinindüğmelerine asla keskin veya sivri nesneler ile basmayın. Kontrol panelini özel iletişim hattı yerine başka kablo kullanmayın.
Dış yüzeyin ve parçaların bozulmasını önlemek için, temizleyici olarak asla benzen, tiner veya kimyasalürünler kullanmayın. Bunun yerine hafifçe ıslatılmış bir bez kullanılabilir.
Güç kablosu ile iletişim hattını birbirinden ayrı tutun.
Soğutucu akışkan devresi üzerinde çalışma yapacak kişinin gerekli sertifikalara sahip olması gereklidir.
Bakım ve onarım işlemleri Gassero’nun önerdiği şekilde yapılmalıdır. Soğutucu akışkanların kullanımı yetkin kişinin gözetiminde, kalifiye personelin tarafından yapılmalıdır.
Mod Minimum su çalışma sıcaklığı Maksimum su çalışma sıcaklığı
Soğutma 7°C 25°C
Isıtma 25°C 60°C
Sıcak Su Isıtma 40°C 80°C
Mod Minimum su işletme basıncı Maksimum su işletme basıncı Soğutma
Isıtma Sıcak Su Isıtma
Mod Minimum su giriş basıncı Maksimum su giriş basıncı
Soğutma Isıtma Sıcak Su Isıtma
- Zarar gören elektrik kablosu , yetkili servis veya benzer kalifiye kişiler tarafından değiştirilmelidir.
- Cihazın sürekli olarak su şebekesine bağlı olması gereklidir. Hortum ve benzeri bağlantılar kullanılmamalıdır.
- Herhangi bir sorun olduğunda, lütfen yerel bayi, yetkili servis veya Gassero ile doğrudan iletişime geçin.
Maksimum ve minimum su sıcaklıkları
Maksimum ve minimum su işletme basıncı
0.05MPa 0.25MPa
Maksimum ve minimum giriş suyu basınçları.
0.05MPa 0.25MPa
NOT:
Soğutucu gazlar veya ilgili parçalarda kaynak benzeri işlemler yapılacaksa, yakınınızda uygun yangın söndürme ekipmanı bulundurun. Gaz şarj alanına yakın yerde söndürücü toz veya CO2 yangın söndürücü bulundurun.
Elektrikli bileşenleri, amaca ve şartnameye uygun olmalıdır. Gassero’nun bakım ve servis yönergelerine uyulmalıdır.
Yanıcı soğutucu gazlar kullanan tesislerde aşağıdaki kontroller uygulanmalıdır:
-Havalandırma makineleri ve çıkışları uygun şekilde çalışıyor ve engellenmiyor olmalıdır, -Eğer dolaylı bir soğutma devresi kullanılıyorsa, ikincil devre, soğutucu akışkan varlığı açısından kontrol edilmelidir,
-Ekipmanlar görünür ve okunur şekilde etiketlenmelidir.
-Soğutma boruları ve bileşenleri, aşınmaya paslanmaya karşı dirençli malzemeden imal edilmiştir. Buna rağmen ısı pompası içerisinde bulunan soğutucu madde içeren bileşenler, uygun şekilde korunacakları ve paslandırıcı herhangi bir maddeye maruz kalmayacakları bir konumda konumlandırılmalıdır.
Elektrikli bileşenlerin onarımı ve bakımında, ilk güvenlik kontrolleri ve bileşen inceleme
prosedürleri uygulanmalıdır. Güvenliği tehlikeye sokabilecek bir arıza varsa, tatmin edici şekilde çözülene kadar devreye hiçbir elektrik beslemesi bağlanmamalıdır. Arıza hemen düzeltilemiyor, ancak çalışmaya devam etmek gerekiyorsa, uygun bir geçici çözüm uygulanabilir. Bu durum son
NOT:
Sızdırmaz bileşenlerin onarımı söz konusu olduğunda, tüm elektrikli malzemelerin, sızdırmaz kapakların vb. sökülmesinden önce elektrik bağlantısı kesilmelidir. Onarım sırasında elektriğin açık olması kesinlikle gerekliyse, tehlike potansiyeli yüksek olan yerler, tespit edilmeli ve dikkat edilmelidir.
Elektrikli bileşenler üzerinde çalışma bittikten sonra aşağıdaki konular kontrol edilmelidir.
- Kablolarda hasar, - Aşırı sayıda bağlantı,
- Bağlantı şemasında bulunmayan terminaller, - Contaların hasar görmesi,
- Rakorların yanlış takılması vb.
Cihazın sağlam bir şekilde monte edildiğinden emin olun.
Contaların veya sızdırmazlık malzemelerinin sağlam olduğundan emin olun. Yedek parça olarak sadece Gassero’dan temin edilecek orijinal yedek parçaları kullanın.
DİKKAT!
Silikon sızdırmazlık maddesi kullanımı, bazı kaçak tespit ekipmanlarının etkinliğini engelleyebilir.
Cihazın izin verilen voltajı ve akımı aşmayacağından emin olmadan, devreye kalıcı endüktif veya kapasitansyükler uygulamayın.
Bileşenleri yalnızca Gassero tarafından temin edilen parçalarla değiştirin. Orijinal olmayan parçalar, soğutucu akışkan sızıntısı nedeniyle yangına sebep olabilir.
Kabloların aşınma, korozyon, aşırı basınç, titreşim, keskin kenarlar veya diğer olumsuz çevresel etkilere maruz kalmayacağından emin olun. Kompresör veya fandan kaynaklanan titreşimden dolayı da kaynaklanabilir.
Hiçbir koşul altında, soğutucu kaçak arama veya tespitinde ateş kaynakları kullanılamaz. Kaçak arama esnasında meşale veya açık alev kullanan herhangi bir dedektör kullanmayın.
Hurdaya çıkarılmış ısı pompalarında soğutucu akışkanın boşaltıldığını belirten etiketler kullanılmalıdır. Etiket tarihlendirilmeli ve imzalanmalıdır. Eğer yanıcı soğutucu madde boşaltılmamış ise ısı pompasında halen gaz bulunduğunu belirten etiketler kullanılmalıdır.
3. ÇALIŞMA PRENSİBİ ŞEMASI
Yüzme havuzu, solar sistem seti ve üç yollu benzeri aksesuarı isteğe bağlı parçalardır.
4. ÇALIŞMA PRENSİBİ
DC Inverter Havadan SuyaIsı Pompası, dış ünite, iç üniteden oluşur.
Çalışma fonksiyonları:
(1) Soğutma (2) Isıtma (3) SuIsıtma
(4) Soğutma + Su Isıtma (5) Isıtma + Su Isıtma (6) Acil Durum Modu (7) AcilSıcak Su Isıtma (8) Tatil Modu
(9) ZorunluÇalıştırma Modu (10)Sessiz Mod
(11)Dezenfeksiyon Modu
(12)HavaKoşullarına Bağlı Çalışma (13)Zemin Kurutma Modu
(14)SuÇevrimi Hava Alma Modu (15)Diğer Isı Kaynağı
SOĞUTMA: Soğutma modunda, soğutucu dış ünitede sıvı fazına geçer ve iç ünitede buharlaşır. İç ünitedeki tesisat su ile gerçekleşen ısı transferi sayesinde suyun sıcaklığı düşer ve soğutucu akışkan ısıyı emip buharlaşırken ısıyı ortama transfer eder. Kablolu kumanda yardımıyla, çıkış sıcaklığı kullanıcının ihtiyacına göre ayarlanır. Vana kontrolü sayesinde, sistemdeki düşük sıcaklıktaki su iç mekan fan coil veya yerden ısıtma/soğutma sistemine yönlendirilir ve iç ortam havasıyla ısı transferi yapar. Böylece iç ortam sıcaklığı istenilenaralıkta ayarlanır.
ISITMA:Isıtma modunda, soğutucu dış ünitede buharlaşır ve iç ünitede sıvılaşır. İç ünitedeki su ile yapılan ısı transferi sayesinde, suısıyı emer ve soğutucu akışkan sıcaklığı serbest bırakırken ve yoğuşurken sıcaklığı artar.
Kablolu kumanda yardımıyla, çıkış sıcaklığı kullanıcının ihtiyacına göre ayarlanır. Vana kontrolü sayesinde, sistemdekiyüksek sıcaklıktaki su, iç mekan fan coil ve yerden ısıtma/soğutma yönlendirilir ve iç ortam havasıyla ısı transferi yapar. Böylece iç ortam sıcaklığı istenen istenilen aralıkta ayarlanır. .
SU ISITMA: Su ısıtma modunda soğutucu dış ünitede buharlaşır ve iç ünitede sıvılaşır. İç ünitedeki su ile yapılan ısı transferi sayesinde, su, ısıyı emer ve sıcaklığı artar. Kablolu kumanda yardımıyla, çıkış sıcaklığı kullanıcının ihtiyacını karşılayabilir. Vana kontrolü sayesinde, sistemdeki yüksek sıcaklıktaki su boyler serpantinine yönlendirilir. Boyler içerisindeki su serpantin içerisindeki su ile ısı transferi yapar, böylece boyler sıcaklığı istenen aralığa yükseltilir.
SOĞUTMA + SU ISITMA: Soğutma modu, su ısıtma modu ile birlikte çalıştığında, kullanıcı bu iki modun önceliğini ihtiyaca göre ayarlayabilir. Eğer soğutma modu su ısıtma modu ile birlikte aktif ise, ısı pompası soğutmaya öncelik verir. Bu durumda, su ısıtması sadece su tankının e-ısıtıcısı ile gerçekleştirilebilir. Tersi tercih edilmiş ve ayarlar sıcak su öncelikli olacak şekilde yapılmış ise, ısı pompası su ısıtmasına öncelik verir ve su ısıtmasını bitirdikten sonra soğutmaya geçer.
ISITMA + SU ISITMA: ısıtma modu, su ısıtma modu ile birlikte olduğunda, kullanıcı bu iki modun önceliğini ihtiyaca göre ayarlayabilir. Eğer ısıtma modu su ısıtma modu ile birlikte aktif ise, ısı pompası ısıtmaya öncelik verir. Bu durumda, su ısıtması sadece su tankının e-ısıtıcısı ile gerçekleştirilebilir. Ayarlar sıcak su öncelikli olacak şekilde yapılmış ise, ısı pompası su ısıtmasına öncelik verir ve su ısıtmasını bitirdikten sonra ısıtmaya geçer.
ACİL DURUM MODU: Bu mod sadece ısıtma ve su ısıtma için kullanılabilir. Dış ünite arıza nedeniyle durduğunda, ilgili acil durum moduna girin. Isıtma modundan, acil moda girdiğinizde ısıtma işlemi iç ünitenin e- ısıtıcısı devreye girecek ve ayar çıkış sıcaklığına veya iç sıcaklığa ulaşılana kadar ısıtma devam edilecektir. Ayar sıcaklığına veya iç sıcaklığa ulaşıldığında iç ünitenin e-ısıtıcısının çalışması durur. Su ısıtma modunda ise, su tankının e-ısıtıcısı çalışırken iç ünitenin e-ısıtıcısı durur. Ayarlanan sıcaklığa ulaşıldığında, e-ısıtıcının çalışması durur.
HIZLI SU ISITMA: Hızlı su ısıtma modunda, ısı pompası ve su tankının e-ısıtıcısı aynı anda su tankının ısıtması için çalışır.
ZORUNLU ÇALIŞMA MODU: Bu mod yalnızca ünite için soğutucu geri kazanımı ve hata ayıklama için kullanılır.
TATİL MODU: Bu mod sadece ısıtma modu için kullanılabilir. Ünitenin su sisteminin donmasını veya iç mekan boruların donmasını engellemesini önlemek için, iç mekan sıcaklığını veya su sıcaklığını belirli bir aralıkta tutmak için ayarlanır. Dış ünite arıza nedeniyle durduğunda, ikinci ısıtıcı çalışır.
DEZENFEKSİYON MODU: Bu modda, su ısıtma sistemi dezenfekte edilir. Dezenfeksiyon işlevini
başlatırken, gereken dezenfeksiyon süresi ayarlanır. Ayarlanan sıcaklığa ulaşıldıktan sonra bu mod sonlandırılır.
HAVA DURUMUNA BAĞLI ÇALIŞMA: Bu mod sadece alan ısıtma veya alan soğutma için kullanılabilir.
Hava durumuna bağlı modda, dış hava sıcaklığı değiştiğinde ayar değeri (oda termostatı veya çıkış suyu sıcaklığı) otomatik olarak kontrol edilir.
SESSİZ MOD: Sessiz mod, soğutma, ısıtma ve su ısıtma modunda kullanılabilir. Sessiz modda, dış ünite çalışma sesini azaltır.
ZEMİN KURUTMA MODU: Bu fonksiyon ilk kurulumda periyodik zemini ısıtması için kullanılır.
SU ÇEVRİMİ HAVA ALMA MODU: Bu mod su sistemindeki havayı çıkarmak için tasarlanmıştır.
GÜNEŞ ENERJİLİ SU ISITICI: Bu mod, güneş enerji destekli su ısıtıcılar için kullanılır. Enerji tasarrufu için güneş enerjili su ısıtıcıya öncelik verilir.
DİĞER ISI KAYNAĞI: Dış sıcaklık ayarlanan diğer ısı kaynağı başlangıç noktasının altına düştüğünde, ünite hata durumuna geçtiğinde veya kompresör üç dakikadan fazla durduğunda, diğer ısı kaynağı çalışmaya başlar.
5. TERMİNOLOJİ
GSR-M16-DC/M
Nominal Isıtma Kapasitesi M = Monofaze , T= Trifaze M = Monoblok , S = Split
MODEL KAPASİTE ELEKTRİK BESLEME
GSR-M4-DC/M 4 kW 220~240VAC, 1 FAZ , 50Hz GSR-M6-DC/M 6 kW 220~240VAC, 1 FAZ , 50Hz GSR-M8-DC/M 8 kW 220~240VAC, 1 FAZ , 50Hz GSR-M10-DC/M 10 kW 220~240VAC, 1 FAZ , 50Hz GSR-M12-DC/M 12 kW 220~240VAC, 1 FAZ , 50Hz GSR-M14-DC/M 14 kW 220~240VAC, 1 FAZ , 50Hz GSR-M16-DC/M 16 kW 220~240VAC, 1 FAZ , 50Hz GSR-M10-DC/T 10 kW 380~415VAC, 3 FAZ, 50Hz GSR-M12-DC/T 12 kW 380~415VAC, 3 FAZ, 50Hz GSR-M14-DC/T 14 kW 380~415VAC, 3 FAZ, 50Hz GSR-M16-DC/T 16 kW 380~415VAC, 3 FAZ, 50Hz
ÇALIŞMA ARALIĞI :
MOD DIŞ ORTAM SICAKLIK (° C) KULLANICI TARAFI SICAKLIK (° C)
ISITMA -25~35 25~60
SOĞUTMA 10~48 7~25
SU ISITMA -25~45 40~80
6. KURULUM ÖRNEKLERİ Durum 1:
Isıtma ve Soğutma İçin Yerden Isıtma/Soğutma
Vana Oda Termostatı By-Pass Vanası
3 Yollu Vana
Sıcak Su Hattı Soğuk Su Hattı
Not :
a. Oda termostatı bu kılavuzda belirtilen özelliklerde olmalıdır.
b. Yeterli su debisini sağlamak için kollektörler arasına By-Pass vanası takılmalıdır.
Vana Oda Termostatı By-Pass Vanası
Sıcak Su Hattı Soğuk Su Hattı
Not :
a. Bu durumda, üç yollu vana kullanılmalıdır.
b. Sistemin, çok soğuk günlerde yeterli ısıyı sağlamak için dahili elektrikli ısıtıcı ile donatılmış olması gerekir.
Elektrikli Isıtıcı
Boyler Yerden Isıtma
Yerden Isıtma
Durum 2:
Isıtma ve Soğutma İçin Yerden Isıtma/Soğutma + Sıcak Su Boyleri
B
M
3 Yollu Vana
Vana Oda Termostatı By-Pass Vanası
Sıcak Su Hattı Soğuk Su Hattı
Not :
Soğutma modundayken zeminde veya radyatörde yoğuşmayı önlemek için iki yönlü vana çok önemlidir.
Elektrikli Isıtıcı Yerden Isıtma
Fan Coil
Boyler
Fan Coil
Durum 3:
Isıtma ve Soğutma İçin Yerden Isıtma/Soğutma + Sıcak Su Boyleri + Fan Coil
7. ANA BİLEŞENLER
GSR-M4-DC/M, GSR-M6-DC/M GSR-M8-DC/M
GSR-M10-DC/M, GSR-M12-DC/M, GSR-M14-DC/M, GSR-M16-DC/M, GSR-M10-DC/T, GSR-M12-DC/T, GSR-M14-DC/T, GSR-M16-DC/T
8. MONOBLOK ISI POMPASI KURULUMU 8.1. KURULUM TALİMATLARI
(1) Isı pompasının montajı ulusal ve yerel güvenlik kurallarına uygun olarak yapılmalıdır.
(2) Kurulum ısı pompasının performansını doğrudan etkiler. Kurulum profesyoneller tarafından yapılmalıdır. Lütfen bu makineyi satın aldıktan sonra satıcınıza başvurun. Profesyonel kurulumcular kullanım kılavuzuna göre kurulum ve test hizmetleri vereceklerdir.
(3) Tüm kurulum işlemleri tamamlanmadan cihaza elektrik verilmemelidir.
(4) Kompresörün ayak destekleri taşıma sırasında titreşimi azaltmak için kullanılır. Devreye almadan önce sökülmeleri gerekir. Aksi takdirde gereksiz arızalara yol açabilir. Ayak destekleri söküldüğünde, kompresörün çalışma sırasında hareket etmesini engellemek için cihaz vidalar ile yere sabitlenmelidir.
8.2. MONOBLOK ÜNİTE KURULUMU
8.2.1. MONOBLOK ÜNİTENİN KURULUM YERİ SEÇİMİ (1) Monoblok ünite sağlam ve sabit bir yere monte edilmelidir.
(2) Üniteyi pencerenin altına veya iki yapı arasına yerleştirmekten kaçının.
(3) Giriş ve çıkıştaki hava akışı engellenmemelidir.
(4) Üniteyi iyi havalandırılan bir yere yerleştirin, böylece makine yeterli havayı emebilir ve tahliye edebilir.
(5) Üniteyi yanıcı veya patlayıcı maddelerin bulunduğu yerlere, toza maruz kalacağı yerlere kurmayın.
8.2.2. MONOBLOK ÜNİTENİN DIŞ ÖLÇÜLERİ GSR-M4-DC/M, GSR-M6-DC/M GSR-M8-DC/M
GSR-M10-DC/M, GSR-M12-DC/M, GSR-M14-DC/M, GSR-M16-DC/M, GSR-M10-DC/T, GSR-M12-DC/T, GSR-M14-DC/T, GSR-M16-DC/T
8.2.3. KURULUM İÇİN ALAN GEREKSİNİMLERİ
8.2.4. MONTAJ İLE İLGİLİ ÖNLEMLER
(1) Üniteyi taşımak için, 2 adet uzun ip kullanılabilir. Asılı ve hareket halindeyken ipin açısı, minimum 40°
olmalıdır.
(2) Montaj sırasında ayakları ve alt çerçeveyi sıkmak için M12 cıvata kullanılmalıdır.
(3) Monoblok ünite, minimum 10 cm yüksekliğinde beton kaide üzerine kurulmalıdır.
(4) Monoblok ünite, kaldırma delikleri kullanılarak kaldırılmalıdır. Kaldırma sırasında üniteyi korumaya dikkat edin. Paslanmayı önlemek için metal parçaları çarpmayın.
8.2.5. MONOBLOK ÜNİTENİN SU BORUSU BAĞLANTISI
Su borusunun yatay yönde bağlanması önerilir. Su borusunu dikey yönde bağlamayın.
8.2.6. KABLO GEÇİŞ CONTALARI
(1) Orijinal lastik halkaları çıkarıp, uzun kuyruklu kablo geçiş contaları ile değiştirin.
(2) 2 yollu vana, 3 yollu vana, güç kablosu vb. kabloları bu kablo geçiş contalarının içinden geçirin.
(3) Kablo bağlantıları bittikten sonra kablo geçiş contalarını sızdırmaz şekilde sabitleyin.
8.2.7. EKRAN İLETİŞİM KABLOSU
Devreye alma ve sorun giderme sırasında, ünite parametrelerinin ve durumunun gözden geçirildiği ekran panelini bağlamak için iletişim kablosunu kullanın.
GSR-M4-DC/M, GSR-M6-DC/M GSR-M8-DC/M
GSR-M10-DC/M, GSR-M12-DC/M, GSR-M14-DC/M, GSR-M16-DC/M, GSR-M10-DC/T, GSR-M12-DC/T, GSR-M14-DC/T, GSR-M16-DC/T
8.3. SOĞUTUCU GAZIN EMNİYETLİ ÇALIŞMASI (1) Kurulum ve bakım görevlisi için kalifikasyon şartı :
Sisteme müdahale edecek personel, Gassero tarafından verilen geçerli sertifikaya sahip olmalıdır.
Cihazın bakımı ve onarımı için başka bir teknisyene ihtiyaç duyulması halinde, yanıcı soğutucuyu kullanma sertifikasına sahip olmalıdır.
Ünite yalnızca Gassero’nun önerdiği yöntemlerle onarılmalıdır.
(2) Kurulum notları :
- Ünite, başka bir ısı kaynağı olan mekanlarda kullanılmamalıdır.
- Bağlantı borularını delmeyin, zarar vermeyin.
- Kurulumdan sonra sızıntı testi yapılmalıdır.
- Ünite, minimum oda alanından daha büyük bir odaya kurulmalıdır. Minimum oda alanı isim plakasında veya aşağıdaki tabloda gösterilmiştir.
ŞARJ MİKTARI ≤1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,1 2,2 2,3 2,4 2,5
KAT / 14,5 16,8 19,3 22 24,8 27,8 31 34,3 37,8 41,5 45,4 49,4 53,6
PENCEREYE MONTAJ / 5,2 6,1 7 7,9 8,9 10 11,2 12,4 13,6 15 16,3 17,8 19,3
DUVARA MONTAJ / 1,6 1,9 2,1 2,4 2,8 3,1 3,4 3,8 4,2 4,6 5 5,5 6
TAVANA MONTAJ / 1,1 1,3 1,4 1,6 1,8 2,1 2,3 2,6 2,8 3,1 3,4 3,7 4
MİNİMUM ODA ALANI
m²
(3)Bakım Notları :
Kurulumalanının bakım / onarım için yeterli alana sahip olduğunu kontrol edin.
- Ünitenin kurulu olduğu alan bakım / onarım için yeterli genişlikte olmalıdır.
Bakım / onarım alanının iyi havalandırılıp havalandırılmadığını kontrol edin.
- Isı pompası çalıştığı ortamda sürekli hava akışı olmalıdır.
Bakım / onarım alanında yangına neden olabilecek bir durum veya potansiyel yangın tehlikesi olup olmadığını kontrol edin.
- Bakım alanına “ Ateşle yaklaşmayın ” ve “Sigara İçilmez” uyarı levhası asılmalıdır.
(4) Kaynak İşi :
Bakım / onarım sürecinde soğutucu sistem borularını kesmeniz veya kaynaklamanız gerekirse, lütfen aşağıdaki adımları izleyin:
a. Üniteyi kapatın ve elektriğini kesin b. Soğutucu akışkanı boşaltın
c. Vakumlama yapın d. N2 gazı ile temizleyin
e. Kesme veya kaynak işini yapın.
- Soğutucu akışkan, özel depolama tankına boşaltılmalıdır.
- Vakum pompasının çıkışının yakınında ateş olmadığından ve iyi havalandırıldığından emin olun.
(5) Soğutucu akışkan şarjı:
- R32 için özel soğutucu şarj cihazlarını kullanın. Farklı soğutucu akışkan türlerinin birbirleriyle karışmadığından emin olun.
-Soğutucu tankı, soğutucu dolumu sırasında dik tutulmalıdır.
- Doldurmatamamlandıktan sonra sisteme «R32 soğutucu gaz dolumu yapılmıştır» etiketi yapıştırın.
- Fazla dolumyapmayın.
- Doldurma tamamlandıktan ve test çalıştırması yapmadan önce mutlaka kaçak testi yapın. Kaçak tespit edilirse dolumprosedürlerini yeniden uygulayın.
(6) Nakliye ve depolama için güvenlik talimatları :
- Sevkiyatı yapan konteyner veya kamyonun kapaklarını açmadan önce uygun bir gaz dedektörü ile gaz kaçağı kontrolü yapın.
- Boşaltma veya yükleme işlemleri sırasında kesinlikle sigara içmeyin, açık ateş ile yaklaşmayın.
- Isı pompalarının depolandığı alanları düzenli şekilde havalandırın ve kesinlikle sigara içmeyin, ateş oluşmasına izin vermeyin.
- Isı pompalarının depolandığı alanlarda her gün (gaz dedektörleri ile) kaçak kontrolleri yapın.
9. HİDROLİK ÜNİTE KURULUMU 9.1. STATİK ÇIKIŞ BASINCI
Not :
Maksimum harici statik basınç için yukarıdaki eğriye bakın. Su pompası değişken frekansta çalışır. Çalışma sırasında, su pompası çıkışı gerçek yüke göre ayarlanır.
9.2. SU HACMİ VE GENLEŞME TANKI BASINCI
Not :
(a) 4/6/8 kW ısı pompaları için 2 Litrelik genleşme tankı kullanılmıştır. 1,5 bar basınca sahiptir.
10/12/14/16 kW ısı pompaları için 3 Litrelik genleşme tankı kullanılmıştır. 1,5 bar basınca sahiptir.
(b) 4/6/8 kW ısı pompaları için 44 litre toplam su hacmi ve 10/12/14/16 kW birim için 66 litre su hacmi söz konusudur. Montaj farklılıkları nedeniyle toplam su hacmi değiştiyse, sistemin düzgün çalışmasını
9.3. GENLEŞME TANKI BASINCI HESAPLAM
Kurulum sırasında, su sisteminin hacmi değiştiyse, lütfen genleşme kabının basıncını aşağıdaki formüle göre ayarlanmasını sağlayın.
H= Isı pompasının bulunduğu yer ile sistemin en üst noktası arasındaki yükseklik farkı.
Sistemdeki toplam su hacminin bu kılavuzda belirtilen maksimum hacimden daha büyük olması durumunda ilave genleşme tankı kullanılması gerekebilir.
<44L >44L
1. Önceden ayarlanmış basıncın yukarıdaki formüle göre ayarlanması gerekir.
2. Su hacminin maksimum su hacminden düşük olup olmadığını kontrol edin. (yukarıdaki şekil yardımı ile) 1. Önceden ayarlanmış basıncın yukarıdaki formüle göre
ayarlanması gerekir.
2. Su hacminin maksimum su hacminden düşük olup olmadığını kontrol edin. (yukarıdaki şekil yardımı ile)
Ayar gerekli değildir.
<12 m
﹥ 12 m Genleşme kabı çok küçük ve ayar yapılamıyor.
SU HACMİ Yükseklik
farkı
4/6/8 kW ısı pompaları için
10/12/14/16 kW ısı pompaları için
<66L >66L
1. Önceden ayarlanmış basıncın yukarıdaki formüle göre ayarlanması gerekir.
2. Su hacminin maksimum su hacminden düşük olup olmadığını kontrol edin. (yukarıdaki şekil yardımı ile) 1. Önceden ayarlanmış basıncın yukarıdaki formüle göre
ayarlanması gerekir.
2. Su hacminin maksimum su hacminden düşük olup olmadığını kontrol edin. (yukarıdaki şekil yardımı ile)
Ayar gerekli değildir.
<12 m
﹥ 12 m Genleşme kabı çok küçük ve ayar yapılamıyor.
SU HACMİ Yükseklik
farkı
Not :
(a) Montaj yüksekliği farkı: iç ünitenin montaj yeri ile su sisteminin en yüksek noktası arasındaki farka denir. İç ünite sistemin en yüksek noktasına yerleştirilmiş ise, montaj yüksekliği farkı 0m olarak kabul edilir.
Örnek 1: 16kW ünite, su sisteminin en yüksek noktasının 5 m altına kuruludur ve su sisteminin toplam hacmi 60L'dir.
-Yukarıdaki şekle bakıldığında, genleşme kabının basıncının ayarlanması gerekli değildir.
Örnek 2: 16kW Ünite, su sisteminin en yüksek noktasına kurulur ve toplam su hacmi 100L'dir.
- Su sisteminin hacmi 66 L'den yüksek olduğu için, genleşme kabının basıncının daha düşük ayarlanması gerekir.
Basınç hesaplama formülü :
Su sisteminin maksimum hacmi yaklaşık 118 L'dir. Su sisteminin asıl hacmi 100L olduğundan, genleşme tankı montaj gereksinimini karşılar. Genleşme tankının basıncını 1,5Bar'dan 0,3Bar'a ayarlayın.
9.4. GENLEŞME TANKI SEÇİMİ Formül :
V= Genleşme tankının hacmi C= Toplam su hacmi
P1= Genleşme tankı basıncı
P2= Sistemin çalışması sırasında görülecek en yüksek basınç (Emniyet vanasının boşaltma basıncı) e= Suyun genleşme faktörü (orijinal su sıcaklığının genleşme faktörü ile en yüksek su sıcaklığının genleşme faktörü arasındaki fark.)
Sıcaklık(°C) Genleşme Faktörü
0 0.00013
4 0
10 0.000270
20 0.00177
30 0.00435
40 0.00782
45 0.0099
50 0.0121
55 0.0145
60 0.0171
65 0.0198
70 0.0227
75 0.0258
80 0.029
85 0.0324
90 0.0359
95 0.0396
100 0.0434
Farklı sıcaklıklarda su genleşme faktörü
10. ODA SENSÖRÜ
ÖN YÜZ ARKA YÜZ
PCB
Oda Sensörü
CN1 15K RT6
CN8
Not :
a) Isı pompası ile oda sensörü arasındaki mesafe 15m'den az olmalıdır;
b) Oda sensörü yerden yaklaşık 1,5 m yüksekliğe monte edilmelidir.
c) Oda sensörü kapı ve pencere yakınına yerleştirilemez.
d) Oda sensörü harici ısıtıcıların uygulandığı mekanlara yerleştirilemez.
e) Oda sensörü alan ısıtmasının ağırlıklı olarak uygulandığı yere yerleştirilmelidir.
f) Oda sensörü takıldıktan sonra, kablolu kumanda üzerinden “With” olarak ayarlanmalıdır.
11. ODA TERMOSTATI
Oda termostatının montajı, oda sensörünün montajına çok benzer.
ISI POMPASI TARAFI
ODA TERMOSTATI TARAFI
(1) Önce ısı pompasının ön kapağını, sonra kontrol kartı kutusunu açın.
(2) Oda termostatı bağlantısı için XT5 terminalindeki 22 ~ 24 numaralı klemensleri ve XT6 terminalindeki 33
~ 34 numaralı klemensleri bulun.
(3) Eğer bir Isıtma / Soğutma termostatı ise, lütfen yukarıdaki şekle göre kabloyu bağlayın.
NOT:
-Gassero Isı Pompası ile termostata 220V güç beslemesi sağlanabilir.
-Sıcaklığın termostat tarafından ayarlanması (ısıtma veya soğutma) ısı pompası sıcaklık aralığında olmalıdır.
-Diğer kısıtlamalar için, lütfen oda sensörü hakkındaki önceki sayfalara bakınız.
- 220V AC kablo sadece elektrikli termostat için kullanılmalıdır. Valfler, fan coil üniteleri, vb. asla bağlamayın. Bağlanırsa, ısı pompasının ana kartı ciddi şekilde zarar görebilir.
23 24 25 26
1 2 3 4
XT4
ISITMA SOĞUTMA N L (220VAC)
12. 2 YOLLU VANA
2 yollu vananın görevi, yerden ısıtma devresindeki su akışını kontrol etmektir.
Soğutma veya ısıtma işlemi için “Floor Config” parametresi “With” olarak ayarlandığında, 2 yollu vana açık kalır.
“Floor Config” parametresi “Without” olarak ayarlandığında 2 yollu vana kapalı kalır.
Genel bilgi:
TİP GÜÇ ÇALIŞMA MODU DESTEK
Normalde Açık 2-Kablo 230V 50Hz ~AC Su Akışı Kapalı EVET Normalde Kapalı 2-Kablo 230V 50Hz ~AC Su Akışı Açık EVET Normal Açık Tip: Elektrik yok iken, vana açıktır. (Elektrik yükü verildiğinde vana kapanır.) Normal Kapalı Tip. Elektrik yok iken, vana kapalıdır. (Elektrik yükü verildiğinde vana açılır.) 2 yollu vananın bağlanışı için aşağıdaki adımları izleyin:
(1) Ünitenin ön kapağını açın, kontrol kutusunu açın.
(2) Terminal bloğunu bulun ve aşağıdaki gibi kabloları bağlayın.
3 4 5
2 Yollu Vana 1
Normalde Açık Vana N
3 4 5
2 Yollu Vana 1
Normalde Kapalı Vana N
3 4 5
2 Yollu Vana 1
L1 (KAPALI) N
L2 (AÇIK)
UYARI:
Normalde Açık Tip 2 yollu vananın, soğutma modunda kapanması için (OFF) ve (N) kabloları bağlanmalıdır.
Normalde Kapalı Tip 2 yollu vananın, soğutma modunda kapanması için (ON) ve (N) kabloları bağlanmalıdır.
(ON): Ana karttan 2 yollu vanaya sinyal hattı (Normal Açık tip için) (OFF): Ana karttan2 yollu vanaya sinyal hattı (Normal Kapalı tip için) (N): Ana karttan 2 yollu vanaya nötr hattı.
13. 3 YOLLU VANA
3 yollu vana kullanım suyu deposu (Boyler) için gereklidir. Görevi, ısıtma/ soğutma devresi ile boyler devresi arasında akış geçişi sağlamaktır.
Genel Bilgi:
TİP GÜÇ ÇALIŞMA MODU DESTEK
SPTD “Akış A” ve “Akış B” arasında “Akış A” seçimi. EVET
3 Kablo 230V 50Hz ~AC “Akış A” ve “Akış B” arasında “Akış B” seçimi. EVET (1) SPDT = Tek Kutuplu Çift Atışlı. Üç kablo FAZ1 (Akış B'yi seçmek için) ve Nötr'den (ortak) oluşur.
3 yollu vananın bağlanışı için aşağıdaki adımları izleyin:
(1) Ünitenin ön kapağını açın, kontrol kutusunu açın.
(2) Terminal bloğunu bulun ve kabloları aşağıdaki gibi bağlayın.
9 10 11
3 Yollu Vana 2
L1 (OFF) Isıtma Sistemi N
L2 (ON) Boyler
UYARI:
(ON) ve (N) kablolarına elektrik verildiğinde, 3 yollu vana boyler devresini seçmelidir.
(OFF) ve (N) kablolarına elektrik verildiğinde, 3 yollu vana ısıtma devresini seçmelidir.
(ON): Ana karttan 3 yollu vanaya sinyal (Boyler devresi) (KAPALI): Ana karttan 3 yollu vanaya sinyal (Isıtma devresi) (N): Ana karttan 3 yollu vanaya giden nötr sinyal
14. DİĞER ISI KAYNAĞI
Gassero Isı pompası dış hava sıcaklığı ayarlanan değerden daha düşük olduğunda 230V çıkış vererek başka bir yardımcı ısı kaynağının çalışmasına izin verir.
Not: Diğer ısı kaynağı ve opsiyonel elektrikli Isıtıcı aynı anda monte edilemez.
1. Diğer Isı Kaynağı Kurulumu :
Diğer ısı kaynağı ısı pompasına paralel olarak kurulmalıdır. Diğer ısı kaynağı ile birlikte sıcaklık sensörü (5 metre) aksesuarda sisteme dahil edilmelidir.
3-Yollu
Vana 2 2-Yollu
Vana 1 Sıcaklık Sensörü İsteğe Bağlı
Elektrikli Isıtıcı
Karıştırıcı Vana Yerden Isıtma
Sensörü
Pompa GASSERO
Monoblok Isı Pompası
Boyler Elektrikli Isıtıcı Boyler Sıcaklık Sensörü Boyler
2. Kablo Bağlantısı:
Diğer ısı kaynağı L ve N, XT3 ~ 21,22'ye bağlanır.
21
Diğer Isı Kaynağı
N
22
L
Su sıcaklık sensörü AP1 CN16'ya bağlanır.
CN16
AP1
Sıcaklık Sensörü
3. Kontrol Paneli Üzerinden Ayar:
Diğer ısı kaynağını ısı pompasına tanıtmak için, mutlaka ‘’COMMISION → FUNCTION’’ parametrelerinden
‘’WITH’’ seçeneği seçilmeli, ardından dış ortam sıcaklığına göre kontrol mantığı (1 / 2 / 3 ) ayarlanmalıdır.
Elektrikli ısıtıcı isteğe bağlı olarak sisteme eklenebilir, dış sıcaklık ayarlanan değerin altına düştüğünde devreye girerek sistemi istenilen sıcaklığa ulaştırır.
1. İsteğe bağlı elektrikli ısıtıcı kurulumu :
İsteğe bağlı elektrikli ısıtıcı monoblok ısı pompasına seri olarak monte edilmelidir. Ayrıca, isteğe bağlı elektrikli ısıtıcı, su sıcaklık sensörü (5 metre uzunluğunda) ile birlikte monte edilmelidir. İsteğe bağlı elektrikli ısıtıcı 1 veya 2 grupta olabilir ve sadece alan ısıtmasında kullanılabilir.
15. İSTEĞE BAĞLI ELEKTRİKLİ ISITICI
3-Yollu
Vana 2 2-Yollu
Vana 1 Sıcaklık Sensörü İsteğe Bağlı
Elektrikli Isıtıcı
Karıştırıcı Vana Yerden Isıtma
Sensörü
Pompa GASSERO
Monoblok Isı Pompası
Boyler Elektrikli Isıtıcı Boyler Sıcaklık Sensörü Boyler
2. Kablo Bağlantısı:
İsteğe bağlı elektrikli ısıtıcının elektrik beslemesi, XT3 terminalindeki 12-13-14 klemenslerinden alınan elektriğin AC kontaktörden geçirilmesi yoluyla yapılır.
Bu bağlantıların nasıl yapılacağı ile ilgili aşağıdaki şekilleri inceleyin.
İsteğe Bağlı Elektrikli Isıtıcı 1
İsteğe Bağlı Elektrikli Isıtıcı 2
Boyler Elektrikli Isıtıcı
CN16
AP1
Sıcaklık Sensörü Su sıcaklık sensörü AP1 CN16'ya bağlanır.
3. Kontrol Paneli Üzerinden Ayar:
İsteğe bağlı elektrikli ısıtıcıyı ısı pompasına tanıtmak için, mutlaka ‘’COMMISION → FUNCTION’’
parametrelerinden ‘’1 / 2 ’’ grubu seçilmeli, ardından dış hava sıcaklığına göre ve kontrol mantığı (1 / 2 ) ayarlanmalıdır.
16. KÖPRÜ (HARİCİ KONTAK) KONTROLÜ
Gassero ısı pompasında Köprü / Harici kontak bağlantısı aşağıdaki şekilde yapılır.
27
N
28
L
220-240VAC
17. SOĞUTUCU AKIŞKANIN ŞARJ EDİLMESİ VE BOŞALTILMASI
Gassero ısı pompası teslimattan önce soğutucu gaz ile doldurulmuştur. Aşırı şarj veya düşük şarj,
kompresörün düzgün çalışmamasına veya hasar görmesine neden olur. Kurulum, bakım ve diğer nedenlerden dolayı soğutucu akışkan şarj edilmesi veya boşaltılması gerektiğinde, lütfen aşağıdaki adımları ve isim plakası üzerindeki nominal şarjlı dikkate alın.
Boşaltma:
Gövdenin metal kapakların çıkarın, doldurma vanasına bir hortum bağlayın ve daha sonra soğutucu akışkanı boşaltın.
ŞARJ VANASI 1 ŞARJ VANASI 2
Not :
a) Isı pompası çalışmadığında soğutucu akışkanın boşaltmasına izin verilir. (Elektrik gücü kesin).
b) Donmayı önlemek için boşaltma sırasında koruyucu önlemler alınmalıdır.
c) Boşaltma işlemi tamamlandıktan sonra (vakumlama derhal yapılmayacaksa) üniteye hava ya da yabancı madde girmesini önlemek için hortumu çıkarın.
Vakumlama: Boşaltma işlemi tamamlandıktan sonra, üniteyi vakumlamak için şarj vanasını , manometreyi ve vakum pompasını bağlamak için hortumları kullanın.
Not :
Vakum bittiğinde, kaçak olmadığından emin olmak için ünite içindeki basınç en az 30 dakika boyunca 80Pa'dan daha düşük tutulmalıdır. Vakum için şarj vanası 1 ya da şarj vanası 2 kullanılabilir.
Gaz Şarj Etme: Gaz şarj işini vakumlama bittikten ve sızıntı olmadığından emin olunduktan sonra yapın.
Kaçak Tespit Yöntemleri : Soğutucu gaz içeren sistemler için aşağıdaki sızıntı tespit yöntemleri kabul edilebilir.
(1) Soğutucu gaz kaçaklarını tespit etmek için elektronik kaçak dedektörü kullanılmalıdır. Ancak hassasiyet yeterli olmayabilir veya yeniden kalibrasyona ihtiyaç duyabilir.
(2) Detektörün potansiyel bir tutuşma kaynağı olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun.
(3) Sızıntı tespit ekipmanı, soğutucu gazın LFL'sinin bir yüzdesine ayarlanmalı, kullanılan soğutucu akışkan için kalibre edilmeli ve uygun gaz yüzdesi (maksimum% 25) doğrulanmalıdır.
(4) Sızıntı tespit sıvıları, çoğu soğutucu akışkan için uygundur. Ancak bazı tespit sıvılarında bulunan klor, soğutucu akışkanla reaksiyona girip bakır borulara veya birleşim yerlerine zarar verebilir. Klor içeren kaçak tespit sıvılarının veya deterjanların kullanımından kaçınılmalıdır.
(5) Sızıntı olduğundan şüpheleniliyorsa, tüm alevler uzaklaştırılmalı / söndürülmelidir. Lehimleme gerektiren bir soğutucu sızıntısı bulunursa, tüm soğutucu akışkan sistemden alınmalı veya sistemin vanalar kapatılarak sızıntıdan izole edilmeli.
Not :
Çalışma öncesinde ve sırasında, uygun bir soğutucu akışkan kaçağı detektörü kullanın. Teknisyenlerin yanıcı gazların potansiyel ya da gerçek sızıntılarının farkında olmalarını sağlayın. Sızıntı tespit cihazının yanıcı soğutucu maddeye uygulanabilirliğinden emin olun. Kıvılcım içermemeli ve doğaya zarar vermeyecek tipte olmalıdır.
Vakum Makinesi Bağlantı Hortumları Basınç Göstergesi
18. BOYLER KURULUMU VE İZOLASYONU
Not :
Boyler ve iç ünite arasında maksimum 5m yatay ve 3m dikey mesafe olmalıdır.
Boyler kapalı mekana monte edilebilir.
Kurulum yeri yeterince sağlam olmalıdır. Aşağıdaki şekilde gösterildiği gibi, titreşimi önlemek için boyler duvara cıvatalarla sabitlenebilir.
Çek-Valf Zemine Sabitlenmiş
Boyler yanıcı ve parlayıcı malzemelere minimum 500 mm uzaklıkta olmalıdır.
Suyun boşaltılması için, boyler yakınında bir drenaj hattı olmalıdır.
Giriş / çıkış suyun bağlantısı: Çek valf üzerindeki ok boylere bakacak şekilde monte edilmelidir. Boyler su bağlantıları ile ilgili aşağıdaki şekli inceleyin.
Şebeke Suyu Sıcak Su Tesisatı
- Boyler bağlantılarında plastik borular kullanılmalı, metal boru kullanımından kaçınılmalıdır.
- Borulara ısı izolasyonu uygulanmalıdır.
- Boylerin suyla dolu olduğundan emin olunmadan ısı pompası çalıştırılmamalıdır.
- Boylere takılacak emniyet ventilinin ağzından su damlayabilir. Bu ventilin ağzı boş bırakılmalı, kesinlikle kapatılmamalıdır.
- Emniyet ventili, kireç tortularını gidermek ve tıkalı olmadığını doğrulamak için düzenli olarak çalıştırılmalıdır.
- Emniyet ventilinebağlı tahliye borusu sürekli olarak aşağı yönde ve don tehlikesi olmayan bir ortamda kurulmalıdır.
18.1. KURULUM
Duvara Sabitleme Saplamaları
18.2 SU SİSTEMİ BAĞLANTILARI
(1) Sıcak su hattında basınca ve sıcaklığı dayanıklı, uygun çap ve et kalınlığına sahip borular kullanılmalıdır.
(2) Su boru bağlantılarını bu kılavuzda verilen şemalara uygun olarak bağlayın.
(3) Su borularının bağlantıları tamamlandıktan sonra mutlaka kaçak testi yapın.
Sıcak Su Çıkış
Diğer Isı Kaynağı
Filtre Çek-Valf
Boşaltma Hattı
Vana Boyler
Elektrikli Isıtıcı Kapağı
Boyler Sensörü
Soğuk Su Giriş
Not :
a. Boyler ısı pompasından daha yüksek bir seviyeye kurulmamalıdır.
b. Boyler ile ısı pompası arasındaki mesafe dikey olarak 5 metre, yatay olarak 3 metreden fazla olamaz.
c. Boru bağlantılarında PPR boru kullanılması önerilir.
d. Su boru hatları, boyler sabitleninceye kadar monte edilmemelidir. Bağlantı borularının montajı sırasında toz ve diğer maddelerin boru hattı sistemine girmesine izin vermeyin.
e. Tüm su hatlarının bağlanması bittikten sonra, mutlaka sızıntı testi yapın. Sızıntı testinden sonra izolasyon işlemine başlayın ve su borularının tamamını izole edin. Özellikle vanalar ve bağlantı yerlerine özen gösterin. İzolasyon için kullanılan malzemenin yeterli yoğunlukta ve kalınlıkta olduğuna emin olun. Özellikle dış mekandan geçen borular başta olmak üzere, gereken yerlerde boruların donmasını önlemek için boru hattına ısıtma cihazı takın.
f. Boylerden alınacak sıcak su, şebekeden gelen basınca bağlıdır, bu nedenle şebeke hattının basıncı yeterli olmalıdır.
g. Şebeke basıncının artması gibi durumlarda boylerin zarar görmesini engellemek amacıyla basınç düşürücü kullanılmalıdır.
h. Boyler giriş ve çıkışlarına vana koyulmalıdır.
18.3. SU KALİTESİ İLE İLGİLİ GEREKLİLİKLER
DEĞER BİRİM
pH( 25°C) 6.8~8.0
Bulanıklık ＜ 1 NTU
Klorür ＜ 50 mg/L
Florür ＜ 1 mg/L
Demir ＜ 0.3 mg/L
Sülfat ＜ 50 mg/L
SiO2 ＜ 30 mg/L
Sertlik (CaCO3) ＜ 70 mg/L
Nitrat ＜ 10 mg/L
İletkenlik (25°C) ＜ 300 μs/cm
Amonyak ＜ 0.5 mg/L
Alkalinite ＜ 50 mg/L
Sülfit Bulunmamalı mg/L
Oksijen Tüketimi ＜ 3 mg/L
Sodyum ＜ 150 mg/L
19.1. KABLOLAMA PRENSİBİ Genel Prensipler :
1. Sistemde kullanılmak üzere seçilen kablola, ekipman ve konnektörler yönetmeliklere uygun olmalıdır.
2. Tüm kablolama işlemleri kalifiye personel tarafından yapılmalıdır.
3. Elektrik ile ilgili çalışma yapılmadan önce elektrik gerilimi kesilmelidir.
4. Harici devrelerin yanlış bağlanması nedeniyle oluşabilecek hasarlardan Gassero sorumlu değildir.
5. Kablolama işlerinde bakır tel kullanılmalıdır.
6. Güç kabloları kablo kanalı veya kablo borusu içerisine alınmalıdır.
7. Elektrik panosuna bağlanacak güç kabloları metal plakanın kenarı tarafından çizilmeyi önlemek için lastik veya plastik ile korunmalıdır.
8. Ünitenin elektrik kabinine yakın güç kabloları güvenli bir şekilde sabitlenmelidir.
9. Güç kablosu kesinlikle topraklanmalıdır.
19. KABLO BAĞLANTILARI
19.2. GÜÇ, KABLO VE SİGORTA
Aşağıda bulunan listede güç kablosu kesitleri ve otomatik sigorta (W-Otomat) bilgileri verilmiştir.
Güç Beslemesi W-Otomat Sigorta
Kablo Kesiti
V, Faz Sayısı , Hz A mm2
GSR-M4-DC/M 16 3 x 1,5
GSR-M6-DC/M 16 3 x 1,5
GSR-M8-DC/M 220~240VAC 16 3 x 1,5
GSR-M10-DC/M Monofaze (1 Faz) 32 3 x 4
GSR-M12-DC/M 50Hz 32 3 x 4
GSR-M14-DC/M 40 3 x 4
GSR-M16-DC/M 40 3 x 4
GSR-M10-DC/T 380~415VAC 16 5 x 2,5
GSR-M12-DC/T Trifaze (3Faz) 16 5 x 2,5
GSR-M14-DC/T 16 5 x 2,5
GSR-M16-DC/T 16 5 x 2,5
Model
50Hz
Not :
a. Tum kurulumlar için kaçak akım rölesi kullanılması gereklidir. Bu kaçak akım rölelerinin işlem yanıt süresi 0,1 saniyeden az olmalı, hassasiyeti 30mA olmalıdır.
b. Yukarıda belirtilen güç kablosu çapları, panodan ısı pompasına 75m'den daha az olan mesafeler için geçerlidir. Kablolar 75m ile 150m mesafe arasında bir uzunluğa sahipse, güç kablosunun çapı bir üst kesit seçilmelidir.
c. Isı pompası için çekilecek güç kablosu müstakil olmalıdır. Bu hat üzerinde sadece ısı pompası çalışmalıdır.
d. Tüm elektrik tesisatı profesyonel teknisyenler tarafından yerel yasa ve düzenlemelere uygun olarak yapılmalıdır.
e. Güvenli şekilde topraklama yapıldığından emin olun. Topraklama kablosu binanın özel topraklama ekipmanına bağlanmalı ve profesyonel teknisyenler tarafından kurulmalıdır.
f. Yukarıdaki tabloda listelenen sigortanın ve güç kablosunun özellikleri, ünitenin maksimum gücüne (maksimum ampere) dayanarak belirlenmiştir.
g. Yukarıdaki tabloda listelenen güç kablosu, çalışma sıcaklığı 40ºC , (ancak 90 ºC ye dirençli) çok telli, korumalı bir kablo olmalıdır. Çalışma koşulları değişirse, kablonun ilgili ulusal standarda göre değiştirilmesi gerekir.
h. Yukarıdaki tabloda listelenen sigortanın çalışma sıcaklığı 40ºC olmalıdır. Çalışma koşulları değişirse, sigortanın ilgili ulusal standarda göre değiştirilmesi gerekir.
20. ELEKTRONİK KART
1 - GSR-M4-DC/M, GSR-M6-DC/M GSR-M8-DC/M
BAĞLANTI NOKTASI AÇIKLAMA
AC-L FAZ
N NÖTR
X3 TOPRAK
X20 Boyler Elektrikli Isıtıcı X21 Elektrikli Isıtıcı 1 X22 Elektrikli Isıtıcı 2
X23 Yardımcı elektrikli ısıtıcı için 220VAC
X24 Rezerve
X25 Plakalı ısı eşanjörü için elektrikli ısıtıcı
X26 Rezerve
X27 Elektrikli manyetik 2 yollu vana (1 normalde açık) X28 Elektrikli manyetik 2 yollu vana (1 normalde kapalı) X29 Yüksek güç yükü kontrolü
X30 Yüksek güç yükü kontrolü
X31 Elektrikli manyetik 3 yollu vana (1 normalde açık) (rezerve edilmiş) X32 Elektrikli manyetik 3 yollu vana (1 normalde kapalı) (rezerve edilmiş) X33 Elektrikli manyetik 3 yollu vana (2 normalde açık) (Boyler)
X34 Elektrikli manyetik 3 yollu vana (2 normalde kapalı) (Boyler) CN30 Sinyaller 1, 2, 3, 4, güç kaynağı 5
CN31 Sinyaller 1, 2, 3, 4, güç kaynağı 5 CN18 Değişken frekanslı su pompasına arayüz CN19 Değişken frekanslı su pompasına arayüz CN15 20K sıcaklık sensörü (giriş suyu) CN15 20K sıcaklık sensörü (çıkış suyu)
CN15 20K sıcaklık sensörü (soğutucu akışkan hattı) CN16 20K sıcaklık sensörü (soğutucu buhar hattı)
CN16 10K sıcaklık sensörü (yardımcı elektrikli ısıtıcı için çıkış suyu) CN16 20K sıcaklık sensörü (rezerve edilmiş)
CN8 15K sıcaklık sensörü (oda) (CN5) CN9 10K sıcaklık sensörü (oda) (CN6) CN7 Sıcaklık sensörü
CN6 Sıcaklık sensörü (CN9) CN5 Sıcaklık sensörü (CN8)
CN20 Termostat
CN21 Yardımcı elektrikli ısıtıcı için kaynak koruma kontrolü 1 CN22 Yardımcı elektrikli ısıtıcı için kaynak koruma kontrolü 2 CN23 Boyler elektrikli ısıtıcı için kaynak korumasının tespiti CN24 Kapı koruması tespiti
CN25 Akış anahtarı
CN26 Rezerve
CN1 485-112V 4-pin
CN2 12V 4-pin olmadan 485-1 haberleşme CN3 12V 3-pin olmadan 485-2 haberleşme
BAĞLANTI NOKTASI AÇIKLAMA
AC-L FAZ
N NÖTR
PWR1 310V Sürücüye 310V DC güç sağlama
F1 Sigorta
4V 4-yollu Vana
VA-1 Şase için elektrikli ısıtıcı HEAT Elektrikli ısıtma bandı
DC-MOTORO
1-pin: Fan güç besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback sinyali - DC Fan 1- pin: Güç Besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback sinyali
DC-MOTORO1
1-pin: Fan güç besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback sinyali - DC Fan 1- pin: Güç Besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback sinyali
FA 1, 2, 3, 4 sinyaller, 5 EXV1, genleşme valfi elektrik besleme / 1-4 pin: sürücü çıkışı ; 5 pin: +12V FB 1, 2, 3, 4 sinyaller, 5 EXV2, genleşme valfi elektrik besleme / 1-4 pin: sürücü çıkışı ; 5 pin: +12V T_SENSOR2 1,2: çevre 3,4: deşarj 5,6: emme 1, 2 hole: sıcaklık;
3, 4 hole: çevre; 5, 6 hole: egzoz
T_SENSOR1 1,2: ekonomizer giri; 3,4: ekonomizer çıkış; 5,6:defrost
H_PRESS 1-pin: toprak; 2-pin: sinyal; 3-pin:basınç sensörü için +5V Sinyal girişi - 1 pin: toprak; 2 pin: sinyal giriş ; 3 pin: +5V
HPP 1-pin:+12V, 3-pin: sinyal LPP 1-pin:+12V, 3-pin: sinyal CN2 1-pin:+12V, 2-pin: sinyal
CN7 1-pin: Toprak, 2-pin:B, 3-pin: A arasındaki iletişim AP1 ve AP2; İletişim kablosu 2-pin: B, 3-pin: A CN8 1-pin:12V, 2-pin:B, 3-pin: A, 4-pin: Toprak, Kablolu Kontrol Paneline,
İletişim kablosu: 1 pin topraklı, 2 pin B, 3 pin A, 4 pin+12 güç besleme CN9 1-pin:+12V, 2-pin:B; 3-pin:A, 4-pin: Toprak
COM_ESPE1 1-pin:+3.3V, 2-pin:TXD, 3-pin:RXD, 4-pin:Toprak COM_ESPE2 1-pin:+3.3V, 2-pin:TXD, 3-pin:RXD, 4-pin:Toprak
CN5 1-pin: Toprak, -pin:+18V, 3-pin:+15V
2 - GSR-M10-DC/M, GSR-M12-DC/M, GSR-M14-DC/M, GSR-M16-DC/M,
BAĞLANTI NOKTASI AÇIKLAMA
AC-L Güç besleme girişi
N Nötr Girişi
L-OUT Güç çıkışı
N-OUT Nötr Çıkışı
COMM İletişim
U Kompresör Fazına U
V Kompresör Fazına V
W Kompresör Fazına W
BAĞLANTI NOKTASI AÇIKLAMA
AC-L FAZ
N NÖTR
PWR1 310V Sürücüye 310V DC güç sağlama
F1 Sigorta
4V 4-yollu Vana
VA-1 Şase için elektrikli ısıtıcı HEAT Elektrikli ısıtma bandı
DC-MOTORO 1-pin: Fan güç besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback sinyali - DC Fan 1- pin: Güç Besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- DC-MOTORO1 1-pin: Fan güç besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- pin: feedback
sinyali - DC Fan 1- pin: Güç Besleme / 3- pin: Fan Toprak / 4- pin: +15V / 5- pin: kontrol sinyali / 6- FA 1, 2, 3, 4 sinyaller, 5 EXV1, genleşme valfi elektrik besleme / 1-4 pin: sürücü çıkışı ; 5 pin: +12V FB 1, 2, 3, 4 sinyaller, 5 EXV2, genleşme valfi elektrik besleme / 1-4 pin: sürücü çıkışı ; 5 pin: +12V T_SENSOR2 1,2: çevre 3,4: deşarj 5,6: emme 1, 2 hole: sıcaklık;
3, 4 hole: çevre; 5, 6 hole: egzoz
T_SENSOR1 1,2: ekonomizer giri; 3,4: ekonomizer çıkış; 5,6:defrost
H_PRESS 1-pin: toprak; 2-pin: sinyal; 3-pin:basınç sensörü için +5V Sinyal girişi - 1 pin: toprak; 2 pin: sinyal giriş ; 3 pin: +5V
HPP 1-pin:+12V, 3-pin: sinyal LPP 1-pin:+12V, 3-pin: sinyal CN2 1-pin:+12V, 2-pin: sinyal
CN7 1-pin: Toprak, 2-pin:B, 3-pin: A arasındaki iletişim AP1 ve AP2; İletişim kablosu 2-pin: B, 3-pin: A CN8 1-pin:12V, 2-pin:B, 3-pin: A, 4-pin: Toprak, Kablolu Kontrol Paneline,
İletişim kablosu: 1 pin topraklı, 2 pin B, 3 pin A, 4 pin+12 güç besleme CN9 1-pin:+12V, 2-pin:B; 3-pin:A, 4-pin: Toprak
COM_ESPE1 1-pin:+3.3V, 2-pin:TXD, 3-pin:RXD, 4-pin:Toprak COM_ESPE2 1-pin:+3.3V, 2-pin:TXD, 3-pin:RXD, 4-pin:Toprak
CN5 1-pin: Toprak, -pin:+18V, 3-pin:+15V
