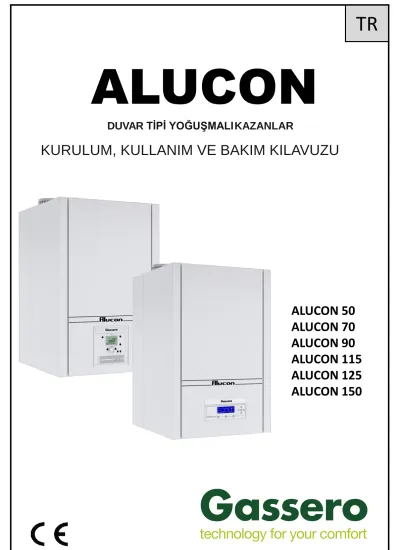

DUVAR TİPİ YOĞUŞMALIKAZANLAR

(1)

KURULUM, KULLANIM VE BAKIM KILAVUZU

DUVAR TİPİ YOĞUŞMALIKAZANLAR

50 70 90 115 125 150

ALUCON 50 ALUCON 70 ALUCON 90 ALUCON 115 ALUCON 125 ALUCON 150

ALUCON

TR

(2)

İÇİNDEKİLER

ÖNEMLİ

MONTAJA VEYA KULLANIMA BAŞLAMADAN ÖNCE BU TALİMATLARI LÜTFEN DİKKATLE OKUYUN.

1. BU KILAVUZ, KAZANIN AYRILMAZ BİR PARÇASIDIR VE GEREKTİĞİNDE KULLANMAK İÇİN KAZAN İLE BERABER MUHAFAZA EDİLMELİDİR. BU KILAVUZ ZARAR GÖRÜR VEYA KAYBOLURSA, YENİ BİR KOPYASINI ALMAK İÇİN GASSERO İLE TEMASA GEÇİN.

2. BU KULLANMA KILAVUZUNDA BELİRTİLEN BİLGİ VE TALİMATLAR, SADECE SAYFA 3’TE BELİRTİLEN KAZAN MODELLERİ İÇİN GEÇERLİDİR.

3. BU KAZANIN MONTAJI, YETKİLİ MONTAJ ELEMANLARI TARAFINDAN KULLANMA KILAVUZUNA, TSE DİREKTİFLERİNE VE YEREL GAZ KURULUŞLARINCA BELİRTİLEN TALİMATLARA UYGUN OLARAK YAPILMALIDIR.

4. KAZAN İLK ÇALIŞTIRILMASININ YAPILMASI İÇİN ÖNCEDEN YETKİLİ GAZ ŞİRKETİ TARAFINDAN GAZIN AÇILMIŞ OLMASI GEREKLİDİR.

5. KAZANIN İLK ÇALIŞTIRILMASI MUTLAKA GASSERO YETKİLİ SERVİSLERİNE YAPTIRILMALIDIR. AKSİ HALDE KAZAN GARANTİ DIŞI KALACAKTIR.

6. ÜRETİCİ FİRMA MONTAJIN EKSİK VEYA HATALIYAPILMASINDAN DOLAYI OLUŞACAK ZARARLARDAN SORUMLU TUTULAMAZ.

7. BU KULLANIM KILAVUZUNDA BELİRTİLEN KAZANIN BAZI BÖLÜMLERİ SATIN ALDIĞINIZ KAZAN İLE BİREBİR AYNI OLMAYABİLİR.

8. ÜRETİCİ FİRMA (GASSERO) HABER VERMEDEN BU KULLANIM KILAVUZUNDA DEĞİŞİKLİK YAPMA HAKKINI SAKLI TUTAR.

9. BU KAZANIN KULLANIM ÖMRÜ, KULLANIM KILAVUZUNDA BELİRTİLEN TALİMATLARA UYGUN KULLANILDIĞI TAKTİRDE, 10YILDIR.

10. BU KAZANA YILDA EN AZ 1 KEZ BAKIM YAPILMALIDIR.

1 Sembollerin Anlamı Ve Güvenlik 2 4.3.3 Fan Klapesi 20

1.1 Sembollerin Anlamı 2 4.4 Elektrik Bağlantıları 20

1.2 Genel Uyarılar 2 4.4.1 Kablolama Diagramı 21

1.3 Güvenlik Talimatları 2 4.4.2 Dış Hava Sensörü 24

1.4 Standartlar Ve Yönetmelikler 3 5 Örnek Tesisat Şemaları 25

2 Genel 3 6 İşletme (SIEMENS) 28

2.1 Tasarım Amacı 4 6.1 Genel 28

2.2 Cihazın Tanıtımı 5 6.2 Ekran Ve Düğmeler 28

2.3 Kazan Dairesi Ve Havalandırma 5 6.3 Programlama 31

2.4 Uyarı Etiketi 6 6.4 Ana Fonksiyonları 32

2.5 Paketleme Etiketi 7 6.5 BMS Kazan 0-10 V Yönetimi 33

2.6 Bilgi Etiketi 7 7 Parametreler 34

3 Teknik Özellikler 8 7.1 Son Kullanıcı Parametre 34

3.1 Ölçüler 8 7.2 Hata / Arıza Kodları 35

3.2 Bileşenler 10 8 İşletme (EBM) 36

3.3 Teknik Tablo 11 8.1 Ekran Ve Düğmeler 36

4 Kurulum İçin Talimatlar 11 8.2 Hata / Arıza Kodları 38

4.1 Kurulum 11 9 Kaskad 40

4.1.1 Paketleme 11 10 Yanma Ayarlarının Yapılması 41

4.1.2 Taşıma 12 10.1 Emisyon Ayar Noktaları 41

4.1.3 Montaj 12 10.2 Maksimum Yük Emisyon Ayarı (SIEMENS) 42

4.1.4 Su Kalitesi Ve İşlemler 13 10.3 Minimum Yük Emisyon Ayarı (SIEMENS) 42

4.2 Hidrolik Bağlantılar 14 10.4 Maksimum Yük Emisyon Ayarı (EBM) 43

4.2.1 Genleşme Tankı 15 10.5 Minimum Yük Emisyon Ayarı (EBM) 43

4.2.2 Emniyet Ventili 15 11 Donma Koruma 44

4.2.3 Yoğuşma Suyu Tahliyesi 15 12 Bakım 44

4.2.4 Denge Kabı 15 12.1 Bakım İşlem Sırası 45

4.2.5 Plakalı Isı Eşanjörü 16 13 Enerji Tasarrufu Tavsiyeleri 46

4.2.6 Otomatik Hava Purjörü 16 14 Atıkların Beltaraf Edilmesi 47

4.2.7 Pislik Tutucu Filtre / Seperatör 16 15 Ürün Fişi (SIEMENS) 48

4.2.8 Hava Emiş Filtresi 17 16 Ürün Fişi (EBM) 50

4.2.9 Pompa 17 17 Enerji Etiketleri 52

4.3 Baca Bağlantıları 18 18 Sorun Giderme 53

4.3.1 Baca Tipleri 18 19 Kazan Dairesi Uygulama Esasları 54

4.3.2 Baca Bağlantı Uzunlukları 19 20 Garanti Belgesi 55

(3)

1. SEMBOLLERİN ANLAMI VE GÜVENLİK 1.1 SEMBOLLERİN ANLAMI

Bu dökümanda kullanılan semboller ve anlamları şu şekildedir;

DİKKAT: Maddi hasar veya çevreye zarar verme tehlikesini ifade eder.

ELEKTRİK TEHLİKESİ: Elektrik çarpması nedeniyle, ölüm veya ağır yaralanma tehlikesini ifade eder.

TEHLİKE : Kesinlikle yapılmaması gereken

durumlardır. Maddi zarar ve ağır ferdi zarar meydana gelebileceğini ifade eder.

Kullanıcı tarafından göz önünde bulundurulması gereken Bilgilendirmeleri / Tavsiyeleri ifade eder

Kazanınız, kullanım kılavuzunda belirtilen talimatlara ve amacına uygun bir şekilde

kullanılmalıdır. Hatalı montaj, sonradan yapılan onarım ve tadilatlar nedeniyle insanların,

hayvanların ve eşyaların zarar görmesinden üretici firma sorumlu tutulamaz.

Kazan, fiziksel, zihinsel ve algısal kapasitesi yetersiz, deneyim ve bilgi sahibi olmayan kişiler tarafından kullanılamaz.

1.3 GÜVENLİK TALİMATLARI"

GAZ KOKUSU HİSSEDİLMESİ DURUMUNDA;

Gaz kokusu hissedilen mahalde;

 Elektrik düğmelerini açmayın veya kapatmayın, fişlere veya prizlere dokunmayın.

 Sigara içmeyin

 Telefonunuzu kullanmayın

 Hemen gaz kesici vanayı kapatın

 Kapıları ve pencereleri açarak mekanı havalandırın.

 Binada bulunan herkesi haberdar edin.

 Bağlı olduğunuz gaz dağıtım şirketinin acil durum ekibini arayın. Acil durum ekibi gelene kadar kazan dairesine hiç kimsenin girmesine izin vermeyin.

 Gaz kaçağı nedeniyle bir mühürleme söz konusu ise, mührü sökmeyin, gerekli onarım yapıldıktan sonra mührün sökülmesi için gaz dağıtım şirketi ile temasa geçin.

 Doğalgaz ile yandıktan sonra oluşan atık gazın kokusu birbirine benzeyebilir. Atık gaz sisteminde bir sızıntı olması durumunda kesinlikle kazanı kullanmayın.

1.2 GENEL UYARILAR

(4)

KAZANDA SU KAÇAĞI OLMASI DURUMUNDA ;

 Kazanın elektrik ve su bağlantılarını kapatınız ve yetkili servise haber verin.

 Yanma sonrasında oluşan yoğuşma suyu korozif ve aşındırıcıdır. Bu suyun sızması veya taşması durumunda mutlaka yetkili servise haber verin.

KAZANDA ELEKTRİK KAÇAĞI OLMASI DURUMUNDA :

 Kazana kesinlikle dokunmayın.

 Panoda bulunan ana şalteri indirin ve yetkili servise haber verin.

 Borulara veya bacalara dokunmayın.

 Şalter indirilmiş ve elektrik kesilmiş olsa bile kabloları kesmeyin, çekmeyin veya bükmeyin.

KAZANA HİÇ BİR ZAMAN ELLERİNİZ VE

AYAKLARINIZ ISLAK HALDEYKEN VEYA ISLAK ZEMİN ÜZERİNDEYKEN DOKUNMAYIN.

1.4 STANDARTLAR VE YÖNETMELİKLER

Bu kazan aşağıda belirtilen direktif ve standartlara uygun olarak üretilmiştir.

EN 15502-2+A1 EN 15502-2-1+A1

2016/426/AB Gaz Yakan Cihazlar Yönetmeliği 2014/30/AB Elektromanyetik Uyumluluk

Yönetmeliği

2014/35/AB Belirli Gerilim Sınırları İçin Tasarlanan Elektrikli Ekipman İle İlgili Yönetmelik.

92/42/AT Sıvı Ve Gaz Yakıtlı Yeni Sıcak Su Kazanlarının Verimlilik

Gereklerine Dair Yönetmelik.

2. GENEL

Bu kılavuz aşağıda modelleri belirtilen, duvar tipi yoğuşmalı kazanlar için hazırlanmıştır:

ALUCON 50 ALUCON 70 ALUCON 90 ALUCON 115 ALUCON 125 ALUCON 150 CE ETİKETİ:

Bu kazan, ilgili Avrupa direktiﬂerinin temel gerekliliklerine uygundur.

CE işareti, ürünlerin tip etiketi doğrultusunda geçerli

yönetmeliklerin esas taleplerini yerine getirdiğini belgelendirir.

Uygunluk açıklaması için üreticiye danışılabilir.

GARANTİ SÜRESİ VE KULLANIM ÖMRÜ:

Kazanın garantisi fatura tarihinden itibaren2 yıldır.

Sanayi ve Ticaret Bakanlığı tarafından belirlenmiş kullanım ömrü 10yıldır.

(5)

TÜKETİCİNİN SEÇİMLİK HAKLARI:

Tüketiciler şikayet ve itiraz başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilir.

Tüketiciler, malın ayıplı olması durumunda;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak

üzere satılanın ücretsiz onarılmasını isteme,

ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,

haklarından birisi kullanılabilir.

2.1 TASARIM AMACI

Duvar tipi, premix teknolojisine sahip olan yoğuşmalı kazanlar, sadece ortam ısıtma amacı ile tasarlanmıştır. Sıcak su kullanımı için tesisata ayrıca boyler bağlantısı yapılmalıdır. Kazan tek başına (Master) kullanıldığı gibi, kaskad sistemi ile çoklu olarak da kullanılabilir. Kaskad sistemlerde Maksimum 16 kazan birlikte çalışabilmektedir. Kaskad sistemler ile çok amaçlı ısıtma değerlerine ulaşılabilir.

Örneğin;

16 adet 150 kW kazan, kaskad bağlantı sistemi ile 2400 kW ‘lık bir ısıtma gücüne ulaşabilir. Tekli ve kaskad bağlantı örnekleri,

TESİSAT VE KURULUM ŞEMALARI bölümünde gösterilmiştir.

Kaskad sistemler için montaj çerçevesi, yatay baca elemanları, kazanlar arası bağlantı boruları, ana gaz borusu ve hidrolik karıştırıcı ( denge kabı ) gibi özel kaskad aksesuarları geliştirilmiştir. Bu tür aksesuarlar kaskad sistemini daha az emekle, daha kolay kurulur hale getirmektedir.

Kaskad sistemleri ile ilgili daha ayrıntılı bilgi için lütfen satıcınıza veya üreticiye başvurun.

Bu kazan ticari veya endüstriyel amaçlarla kullanıma uygun değildir.

Tasarım amacının dışında kullanılmasından kaynaklanacak sorunlardan üretici firma sorumlu tutulamaz.

(6)

2.2 CİHAZIN TANITIMI

ALUCON, tek parça Al-Mg-Si döküm eşanjörlü ve ön karışımlı brülörü ile merkezi ısıtma ve (opsiyonel) sıcak su üretimi için, duvara asılarak kullanılan, modülasyonlu çalışan yoğuşmalı bir kazandır.

ALUCON KAZANLARIN TEMEL ÖZELLİKLERİ:

 Tek parça döküm gövdeden oluşan Al-Mg-Si alaşımlı eşanjöre sahiptir.

 Premix brülörlü yanma teknolojisi sayesinde % 108,2’ye varan oranlarda verim sağlanır. (Konuyla ilgili TEKNİK TABLO’ya bakınız)

 NOx sınıfı en iyi değer olan 6’dır. (Modülasyon aralıkları için TEKNİK TABLO’ya bakınız)

 Akıllı elektronik kontrol paneli sayesinde, 13 emniyet sistemine ve 3 ayrı zon kontrol imkanına sahiptir.

 Oda termostatı ve dış hava kompanzasyon bağlantı imkanı ile konforlu ekonomik ısıtma sağlar.

 Akıllı dijital panel üzerinden kullanma kolaylığı yanında, arıza ve hata tespit etme imkanına sahiptir.

 Web server ile internet üzerinden kazana uzaktan kontrol sağlanabilir

 Solar sistemlerin kontrolü ve yüzme havuzu kontrolü sağlanabilir.

2.3 KAZAN DAİRESİ VE HAVALANDIRMA

 Bu kazanın elektrik koruma sınıfı IPX4D’dir.

 Kazanın bulunduğu mekanın bu koruma sınıfına uygun olduğunu kontrol edin.

 Kazanlar, yanıcılık sınıfı B, C1,C2 olan yanabilir malzemelerden 200 mm. lik emniyet mesafesi uzakta bulunmalıdır.

 Kazanlar, kendi kendine veya tutuşturucu kaynak ile çabuk alev alabilen C3 sınıfı kolay yanabilir malzemelerden 400 mm. lik emniyet mesafesi uzakta bulunmalıdır.

 Donma riskine karşı hava sıcaklığı 0˚ C nin altına düştüğünde kazanın elektrik beslemesini kesinlikle kapatmayın. Konu ile ilgili DONMA KORUMA bölümünü okuyun.

 ALUCON yoğuşmalı kazanlar, mevcut standartlara ve geçerli yönetmeliklere göre gerekli havalandırma açıklığına sahip olan ve bu amaçla kullanılan mekanlara kurulmalıdır.

 Kazan işletmeye alındıktan sonra da havalandırma açıklıkları, havalandırma kanalları, havalandırma menfezleri üzerinde değişiklik yapmayın, önünü kapatmayın, başka amaçlarla kullanmayın.

ALUCON MODEL KAZANLAR SADECE DOĞALGAZ İLE ÇALIŞACAK ŞEKİLDE TASARLANMIŞTIR.

LPG İLE KULLANILAMAZLAR.

(7)

2.4 UYARI ETİKETİ

UYARILAR !

• Kazanın montajına başlamadan önce teknik talimatları okuyun.

• Montaj ve devreye alma GASSERO yetkili servisi tarafından yapılmalıdır.

• Kazanı devreye almadan önce kullanım kılavuzunu okuyun.

• Kazan, yaşam mahallerinden ayrı ve sadece havalandırma mevzuatına uygun bir mahalde kurulmalıdır.

 Kazan işletmeye alındıktan sonra da havalandırma açıklıkları, havalandırma kanalları, havalandırma menfezleri üzerinde değişiklik yapmayın, önünü kapatmayın, başka amaçlarla kullanmayın.

 Kuaför dükkanları, aşındırıcı, patlayıcı kimyasal maddelerin depolandığı veya kullanıldığı, aşırı tozun bulunduğu mekanlarda kazanı asla çalıştırmayın.

 Kazan yanma havasını ortamdan alacak ise, bulunduğu mahalde başka sistemler/kazanlar nedeniyle alçak basınç oluşturulmamalıdır.

 Kazan teknik tabloda belirtilen elektrik gerilimlerine, gaz ve su basınçlarına uygun olarak monte edilmelidir.

 Elektrik hattında topraklama olması zorunludur.

 Kazan çalışırken kesinlikle elektriği ana şalterden

kapatmayın. Bu tür bir davranış anormal ısı artışına sebep olup ısı eşanjörüne ve sistemin diğer ünitelerine zarar verebilir.

(8)

2.6 BİLGİ ETİKETİ

A B C D E F G H I

50 ^61,4 ^67,0 ^7,6 ^49,2 ^7,3 ^47,8 ^8,4 ^51,4 70 ^68,5 ^100,0 ^11,6 ^65,6 ^10,7 ^63,4 ^11,6 ^68,5 90 ^91,0 ^120,0 ^14,9 ^88,3 ^14,3 ^86,3 ^15,1 ^91,0 115 ^118,1 ^200,0 ^14,9 ^112,3 ^14,3 ^109,5 ^15,1 ^118,1 125 ^128,0 ^220,0 ^19,9 ^123,5 ^19,2 ^120,8 ^22,3 ^128,0 150 ^149,1 ^320,0 ^19,9 ^143,1 ^19,2 ^139,8 ^22,3 ^149,1 2.5 PAKETLEME ETİKETİ

(9)

3 TEKNİK ÖZELLİKLER 3.1 ALUCON ÖLÇÜLERİ

ALUCON 50 ALUCON 70 ALUCON 90 ALUCON 115 ALUCON 125 ALUCON 150

A (Genişlik) 510mm 510mm 510mm 510mm 600mm 600mm

B (Uzunluk) 540mm 540mm 540mm 540mm 540mm 540mm

C (Yükseklik) 770mm 770mm 770mm 770mm 770mm 770mm

D (Gaz Bağlantısı) 3/4" 3/4" 1" 1" 1" 1"

D1 417mm 417mm 417mm 417mm 417mm 417mm

D2 256mm 256mm 256mm 256mm 303mm 303mm

E (Kazan Gidiş) 1" 1" 1" 1" 1" 1"

E1 232mm 232mm 232mm 232mm 232mm 232mm

E2 105mm 105mm 58mm 58mm 58mm 58mm

F (Kazan Dönüş) 1" 1" 1" 1" 1" 1"

F1 357mm 357mm 357mm 357mm 357mm 357mm

F2 105mm 105mm 58mm 58mm 58mm 58mm

G (Atık Gaz Çıkışı) Ø100mm Ø100mm Ø100mm Ø100mm Ø100mm Ø100mm

G1 159mm 159mm 159mm 159mm 159mm 159mm

G2 257mm 257mm 257mm 257mm 303mm 303mm

H (Hava Girişi) Ø80mm Ø80mm Ø110mm Ø110mm Ø110mm Ø110mm

J (Yoğuşma Gideri) Ø25mm Ø25mm Ø25mm Ø25mm Ø25mm Ø25mm

SIEMENSkontrollü kazanlar için

(10)

A (Genişlik) 510mm 510mm 510mm 510mm 600mm 600mm

B (Uzunluk) 540mm 540mm 540mm 540mm 540mm 540mm

C (Yükseklik) 770mm 770mm 770mm 770mm 770mm 770mm

D (Gaz Bağlantısı) 3/4" 3/4" 1" 1" 1" 1"

D1 417mm 417mm 417mm 417mm 417mm 417mm

D2 256mm 256mm 256mm 256mm 303mm 303mm

E (Kazan Gidiş) 1" 1" 1" 1" 1" 1"

E1 232mm 232mm 232mm 232mm 232mm 232mm

E2 105mm 105mm 58mm 58mm 58mm 58mm

F (Kazan Dönüş) 1" 1" 1" 1" 1" 1"

F1 357mm 357mm 357mm 357mm 357mm 357mm

F2 105mm 105mm 58mm 58mm 58mm 58mm

G (Atık Gaz Çıkışı) Ø100mm Ø100mm Ø100mm Ø100mm Ø100mm Ø100mm

G1 159mm 159mm 159mm 159mm 159mm 159mm

G2 257mm 257mm 257mm 257mm 303mm 303mm

H (Hava Girişi) Ø80mm Ø80mm Ø110mm Ø110mm Ø110mm Ø110mm

J (Yoğuşma Gideri) Ø25mm Ø25mm Ø25mm Ø25mm Ø25mm Ø25mm

EBM kontrollü kazanlar için

(11)

3.2 BİLEŞENLER

1. Fan 2. Gaz Valfi 3. Kontrol Paneli 4. Isı Eşanjörü 5. Hava Purjörü 6. Ateşleme Elektrotu 7. Ateşleme Trafosu 8. Limit Termostat 9. Basınç Sensörü

10. Gidiş Suyu Sıcaklık Sensörü 11. Dönüş Suyu Sıcaklık Sensörü 12. Emniyet Ventili

13. Baca Gazı Sıcaklık Sensörü 14. Baca Gazı Çıkışı

15. Sifon

16. Tesisat Gidiş 17. Tesisat Dönüş

18. Hava Basınç Anahtarı 19. Hava Emiş Terminali 20. Ventüri Adaptörü 21. Sifon Sensörü

(12)

3.3 TEKNİK TABLO

4 KURULUM İÇİN TALİMATLAR

4.1 KURULUM

4.1.1 PAKETLEME

min max min max min max min max min max min max

BACA MONTAJ ŞEKLİ Tip

NOMİNAL ISI YÜKÜ QN kW ^7,6 ^49,2 ^10,2 ^65,6 ^14,9 ^88,3 ^14,9 ^112,3 ^19,9 ^123,5 ^19,90 ^143,10

NOMİNAL ISI GÜCÜ PN(80-60˚C) kW ^7,3 ^47,8 ^9,9 ^63,4 ^14,3 ^86,3 ^14,3 ^109,5 ^19,2 ^120,8 ^19,20 ^139,82

NOMİNAL ISI GÜCÜ PN(50-30˚C) kW ^8,4 ^51,4 ^11,6 ^68,5 ^15,1 ^91,0 ^15,1 ^118,1 ^22,3 ^128,0 ^22,30 ^149,10

ÇALIŞMA SU BASINCI bar ^0,8 ⁶ ^0,8 ⁶ ^0,8 ⁶ ^0,8 ⁶ ^0,8 ⁶ ^0,8 ⁶

MAKSİMUM ÇALIŞMA SICAKLIĞI ˚C

LİMİT TERMOSTAT KAPATMA SICAKLIĞI ˚C

ISITMA VERİMİ (80-60˚C) % ^96,87 ^97,66 ^96,69 ^97,22 ^96,79 ^98,42 ^96,79 ^98,16 ^97,03 ^98,28 ^97,03 ^98,19

ISITMA VERİMİ (50-30˚C) % ^108,08 ^105,89 ^107,98 ^103,88 ^108,19 ^104,97 ^108,19 ^104,79 ^108,14 ^104,4 ^108,14 ^103,22

KISMİ YÜKTE VERİM (DÖNÜŞ 30˚C) %

BACA GAZI SICAKLIĞI (80-60˚C) ˚C ^54,7 ^65,6 ^55,4 ^72,1 ^56,8 ^61,4 ^56,8 ^64,9 ^56,9 ^61,8 ^56,9 ^70,3

BACA GAZI SICAKLIĞI (50-30˚C) ˚C ^29,5 ^45,1 ^30,1 ^52,3 ^30,2 ^448,8 ^30,2 ^53,5 ^30,5 ^44,9 ^30,5 ^47,1

CO2 EMİSYONU G20 % ^9,32 ^9,36 ^9,05 ^9,61 ^9,44 ^9,33 ^9,44 ^9,36 ^9,54 ^9,49 ^9,54 ^9,56

MODÜLASYON ORANI ^{1: 6} ^{1: 6} ^{1: 6} ^{1: 8} ^{1: 6} ^{1: 7}

NOx CLASS Class

NOx VALUE mg/kWh

YANMA ÜRÜNLERİ DEBİSİ g/sec ³ ²² ⁵ ²⁸ ⁶ ³⁹ ⁶ ⁴⁹ ⁹ ⁵⁴ ⁹ ⁶³

SU DEBİSİ m³/h ^0,32 ^2,08 ^0,44 ^2,79 ^0,63 ^3,81 ^0,63 ^4,96 ^0,83 ^5,3 ^0,83 ^6,13

HİDROLİK KAYIP kPa

GAZ TÜKETİMİ (80/60˚C) m³/h ^0,79 ^5,11 ^1,07 ^6,82 ^1,55 ^9,18 ^1,55 ^11,67 ^2,07 ^12,84 ^2,07 ^14,88

GAZ TÜKETİMİ (50/30˚C) m³/h ^0,81 ^5,07 ^1,11 ^6,89 ^1,45 ^9,06 ^1,45 ^11,78 ^2,16 ^12,8 ^2,16 ^15,08

MAKSİMUM GAZ BESLEME BASINCI G20 mbar

MİNİMUM GAZ BESLEME BASINCI G20 mbar

ATIK GAZ BASINCI Pa

BACA BAĞLANTI ÇAPI mm

NET AĞIRLIK kg

BRÜT AĞIRLIK kg

ALUCON 50 ALUCON 70 ALUCON 90 ALUCON 115

95 ALUCON 150

85 85 85 85 85 85

B23-B53-C13-C33-C43-C53-C63-C83

ALUCON 125

95 95 95 95 95

6

108,56 108,39 108,52 108,65 108,46 108,37

6 6 6 6 6

43

37 28 39 43 46 44

14 14 17,5 28 33

17

21 21 21 21 21 21

17 17 17 17 17

Ø100

100 130 170 200 220 330

Ø100 Ø100 Ø100 Ø100 Ø100

98

67 67 77 77 91 91

74 74 84 84 98

ALUCON kazanlar, tamamen montajı yapılıp test edilerek , hasara karşı straforlarla korunacak şekilde karton kutu ile paketlenmiştir.

PAKET İÇERİĞİ :

 Dış hava sensörü

 Duvar askı grubu

(2 adet 12 mm dübel ve 2 adet 12 mm askı kancası)

 Kullanım kılavuzu / Garanti belgesi

 Kaskad sensörü

 Boyler sensörü ( Opsiyonel )

 Hava Emiş Filtresi ( Opsiyonel )

Kazanı paketinden çıkardığınız zaman kazanın ve paket içeriğinin kontrolünü yapın, hasar veya eksik var ise satıcı firma ile irtibat kurunuz.

(13)

Ambalaj malzemelerini ortama atmak ve bunları çocukların erişebileceği yerlere bırakmak tehlike yaratabilir.

Ambalaj malzemelerini ortama atmak insanlara, hayvanlara ve çevreye zarar verebilir. Üretici firma, böyle durumlardan doğabilecek zararlardan

sorumlu değildir. Bu tür atıklar yürürlükteki yönetmeliklere göre işlem görmelidir.

4.1.2 TAŞIMA

 Kazanı şekilde görüldüğü gibi, en az iki kişi beraber, alt ve üst kısımlardan tutarak taşıyın.

 Kontrol panelinden tutarak taşımayın veya kaldırmayın.

 Kazan kutudan çıkarıldıktan sonra gaz, su ve yoğuşma suyu bağlantılarının üzerine gelecek şekilde yere bırakılmamalıdır.

4.1.3 MONTAJ

Montaj yapılacak duvar, içi su dolu bir kazanı taşıyabilecek mukavemette olmalıdır. Duvarın taşıma kapasitesi yeterli değil ise harici bir asma düzeneği temin edilmelidir. Örneğin; ayaklı bir düzenek kullanılabilir.

Bakım, onarım / servis işlemlerinin yapılabilmesi için aşağıda gösterilen minimum mesafelere dikkat edilmelidir.

600 mm 350 mm

600 mm

250 mm 250 mm

(14)

Duvara Montaj :

Kazanın arkasında bulunan askı boşluklarının ölçüsü aşağıda gösterilmiştir.

İşaretlediğiniz delik yerlerini 12'lik matkap ucu ile delin.

12'lik dübelleri yerine çakın ve askı kancalarını vidalayın.

Askı yuvalarından kazanı duvara asın.

4.1.4 SU KALİTESİ VE İŞLEMLER

Su kalitesi ile ilgili aşağıda bahsedilen hususlara dikkat etmek kazan ömrü boyunca doğabilecek problemlerin büyük ölçüde azalmasını ve kazanın çalışma veriminin devamlılığını sağlar.

Kurulum öncesi tüm boru tesisatı ve tesisat üzerindeki tüm elemanlar temizlenmelidir.

Eski tesisatlara yapılacak kurulumlarda, demiroksit, çamur, tortu ve benzeri birikimler temizlenmelidir.

Sistemdeki su sertlik, pH, demir miktarı ve iletkenlik açısından analiz edilmeli, analiz sonucuna göre aşağıdaki tabloda belirtilen şartlar sağlanmalıdır.

Isıtma tesisatının tamamı veya bir bölümü YERDEN ISITMA sistemi ile çalışacaksa, mutlaka PLAKALI ISI EŞANJÖRÜ kullanılmalı, sistem primer ve sekonder olarak birbirinden ayrılmalıdır.

Su şartlarının tabloda belirtilmiş olan değerlere uygun olmaması halinde doğabilecek arızalar garanti kapsamı dışında değerlendirilecektir.

Toplam sertlik °d pH Değeri Demir Miktarı

(seyreltme yapılmamış) İletkenlik PASLANMAZ EŞANJÖRLÜ

MODELLER 1,00 7,5-9,5 <10ppm ≤2000µS/cm

ALUMİNYUM EŞANJÖRLÜ

MODELLER 1,00 6,5-8,5 <10ppm ≤2000µS/cm

Gassero Su Değerleri Tablosu

Askı Yuvası

Askı Kancası Dübel 375 375

DİNAMİK VE KİMYASAL YIKAMA / FLUSHING:

Yeni kurulan sistemlerde tesisat içerisindeki olası maddelerin (metal talaşı, bir takım yağlar, inşaat atıklarına ait çökeltiler vb. ) Flushing işlemine tabi tutulması gereklidir.

Aynı şekilde, eski tesisatlarda yapılan sistem dönüşümleri sonrası kazana su verilmeden önce Flushing işleminin mutlaka uygulanması gereklidir.

Flushing / yıkama işleminin hangi usullerle yapılacağı ve hangi prosedürün takip edileceği GASSERO DİNAMİK VE KİMYASAL YIKAMA / FLUSHING isimli kılavuzda ayrıntılı şekilde anlatılmıştır.

Tesisatın temizlenmesi veya su şartlarının istenilen seviyelerde tutulması için, nötr bazlı, asidik olmayan, alkalik olmayan tescilli ürünler kullanılabilir. Temizleyici, koruyucu veya inhibitör türü (durdurucu, önleyici) ürünler için GASSERO’dan bilgi alabilir veya konusunda uzman SENTİNEL veya FERNOX firmaları ile iletişim kurabilirsiniz.

(15)

4.2 HİDROLİK BAĞLANTILAR

Yürürlükteki mevzuatlara göre; kazanın veya kaskad sisteminin toplam ısıtma kapasitesi, binanın ısı ihtiyacını karşılayacak şekilde hesaplanmalıdır. Doğru ve düzenli bir çalışma için tesisatta

bulunması gereken bütün bileşenler tedarik edilmeli, görevini yerine getirecek şekilde sisteme monte edilmelidir. Yürürlükteki

mevzuatlarda açıklanan Isıtma Sisteminde Bulunması Gereken Koruyucu Ve Emniyet Cihazları mutlaka kullanılmalıdır.

Gerektiğinde kazanı tesisattan ayırmak için tesisat gidiş ve dönüş bağlantısı üzerine birer adet küresel vana konulmalıdır.

Pislik Tutucu Filtre Çek-Valf

Sifon Sensörü

Sifon

KAZAN MODEL E F S POMPA G L

130mm

1" 1"

3/4"

1"

WİLO YONOS PARA HF 25/7

WİLO YONOS PARA HF 25/10

WİLO YONOS PARA RS 15/7,5 RKC 1"

1 1/2" 180mm

(16)

4.2.2 EMNİYET VENTİLİ

ALUCON kazanlar emniyet ventili ile donatılmıştır. Bu emniyet ventilinin hortumu mutlaka bir gidere bağlanmalıdır. Isıtma tesisatında aşırı basınç oluştuğunda kazanın içine veya zemine akacak suların yarattığı zararlardan üretici firma sorumlu tutulamaz.

Emniyet ventilinden gelen su çok sıcak olabilir.

Haşlanma tehlikesine karşı dikkatli olunmalıdır.

4.2.3 YOĞUŞMA SUYU TAHLİYESİ

Yanma sırasında kazanda oluşan yoğuşma suyu bir sifon ve drenaj hortumu vasıtası ile atık su bağlantısına iletilir.

Yoğuşma suyu asidik ve koroziftir.( Yaklaşık 2 ph ) Dolayısıyla bağlantıların tamamı PP plastik boru ile yapılmalıdır.

 Yoğuşma suyu mümkün olan en kısa yoldan atık su giderine verilmelidir. Sağlık ve çevresel nedenlerle, insanların,

hayvanların ve bitkilerin bulunduğu ortamlara, zeminlere verilmemelidir.

 Yoğuşma suyu yağmur tahliye sistemlerine bağlanmamalıdır.

 Yoğuşma suyunun korozif etkisi nedeniyle metal malzemeden imal edilmiş borular kullanılamaz.

 Yoğuşma suyu tahliye hattı en az %3 eğime sahip olmalıdır.

 Toplamda 200 kW ve üzeri güce sahip sistemlerde meydana gelen yoğuşma suları için nötralizasyon tankı kullanılmalıdır.

 Yoğuşma sularının tahliyesinde ilgili yerel yönetmeliklere uyulması zorunludur.

Sifon Sensörü

4.2.4 DENGE KABI

Birden fazla pompanın ve/veya ısıtma devresinin kullanıldığı sistemlerde basınç farklılıklarını dengelemek, kazan giriş ve çıkış su sıcaklıkları arasındaki aşırı farkı ortadan kaldırmak ve kazanda oluşacak ısıl gerilmeleri önlemek için kullanılırlar.

 Boyutları, giriş ve çıkış mesafeleri doğru seçilmelidir.

 Üzerlerine koyulacak bir sensör yardımıyla sistemin genel sıcaklığı denge kabı üzerinden tespit edilir.

 Denge kabı üzerinde mutlaka otomatik hava alma purjörü olmalıdır.

Sistemdeki suyun çok kirli, kireçli veya korozif olduğu durumlarda DENGE KABI yerine PLAKALI EŞANJÖR kullanılmalıdır

Emniyet ventili sistemdeki suyun boşaltılması amacıyla kullanılmamalıdır.

4.2.1 GENLEŞME TANKI

ALUCON kazanların bünyesinde genleşme tankı yoktur.

Genleşme tankının kapasitesi ısıtma sisteminin kapasitesine ve statik basınca uygun olarak seçilmelidir.

Genleşme tankının merkezi ısıtma sistemi dönüşüne konulması tavsiye edilir.

(17)

4.2.5 PLAKALI ISI EŞANJÖRÜ

Plakalı ısı eşanjörleri, kazan ile tesisatın geri kalanını (primer ve sekonder şeklinde) birbirinden ayıran hidrolik bir

ekipmandır. Plakalı ısı eşanjöründe denge kabından farklı olarak, kazanın içinden geçen su ile, tesisatın tamamında dolaşan su hiçbir zaman birbirine karışmaz. Buradaki transfer sadece ısı anlamındadır. Bir çok amaçla tercih edilebilirler;

 Sistemdeki suyun çok kirli, kireçli veya korozif olduğu durumlarda,

 Sistemin çalışma basıncının, kazanın çalışma basıncını aşması durumunda,

 Sistemin bir bölümünün veya tamamının daha düşük sıcaklık değerleri ile çalışması istendiğinde. (Örneğin:

Yerden ısıtma sistemleri)

Aşağıdaki durumlarda mutlaka PLAKALI ISI

EŞANJÖRÜ kullanılmalı, sistem primer ve sekonder olarak birbirinden ayrılmalıdır.

 Tamamı veya bir bölümü YERDEN ISITMA ile çalışan sistemlerde,

 Daha önce kullanılmış, eski sistemlerde

 Tesisat suyu kirli, korozif, bakteriyel, kireçli olan sistemlerde.

Plakalı eşanjörün periyodik olarak kontrol edilmesi, bakımının yapılması sistemin verimliliği açısından son derece önemlidir.

4.2.6 OTOMATİK HAVA PURJÖRÜ

ALUCON kazanlarda, eşanjör içerisinde biriken havanın tahliyesi için otomatik hava alma purjörü bulunmaktadır.

Ancak tesisatta oluşabilecek havanın tahliyesi için, tesisatın uygun yerlerine bir veya birden fazla otomatik hava alma purjörü koyulması gereklidir. Bu konuda yerel yönetmeliklere uygun hareket edilmelidir.

4.2.7 PİSLİK TUTUCU FİLTRE / SEPERATÖR

Kazana girecek suyu pislik veya parçacıklardan arındırmak için kazan dönüş suyu bağlantısı üzerine daima bir su ﬁltresi ve/veya bir pislik tutucu seperatör yerleştirilmelidir.

Sistem suyundaki pislik, parçacık ve benzeri birikimler temizlenmediğinde;

 Sistemin verimliliği düşer,

 Aşırı ısınma nedeniyle tesisat ekipmanları (pompalar, vanalar, plakalı ısı eşanjörü vb.) zarar görebilir

 Kazan ve içindeki ısı eşanjörü tıkanması sebebiyle zarar görebilir. Bu tür durumlarda oluşabilecek hasarlardan üretici firma sorumlu tutulamaz.

Sistemdeki pislik tutucu filtreler ve seperatörler sık sık kontrol edilmeli ve temizlenmelidir.

(18)

ALUCON kazanlar kirli bir hava ortamında çalışacak ise hava emiş filtresi ile beraber kullanılmalıdır. Opsiyonel olarak temin edilen bu filtre düzenli olarak kontrol edilmelidir.

Hava filtresi kirlendiğinde;

 Emisyon değerleri bozulur ve sağlıklı yanma verimi elde edilemez.

 Isı eşanjöründe kurum birikimi oluşur.

 Sesli ateşleme, sesli yanma gibi durumlar oluşur.

 Atık gaz yollarında aşırı ısınma, sızdırma ve deformasyon görülür.

Hava emiş filtresinin tamamı veya bir bölümü kapatılmamalıdır.

Kirli yanma havasından kaynaklanabilecek hasarlardan üretici firma sorumlu tutulamaz.

4.2.8 HAVA EMİŞ FİLTRESİ ( Filtreli Modellerde )

4.2.9 POMPA

ALUCON modelkazanlarda, pompa kazan içinde değildir.

Modele göre değişen pompa, alt ve üst bağlantı rakorları ile birlikte kazan kutusunun içinde sevk edilir.

 Pompa, sistemde bir denge kabı veya plakalı ısı eşanjörü mevcut ise, primer pompa olarak kullanılmalı ve dönüş hattı üzerine monte edilmelidir. (Konuyla ilgili ÖRNEK TESİSAT ŞEMALARI bölümünü inceleyin)

 Pompanın elektrik beslemesi kazan altında bulunan Q1 klemensi ile sağlanır. (Konuyla ilgili ELEKTRİK

BAĞLANTILARI bölümünü inceleyin)

 Bir kaskad sistem içerisinde farklı kapasitelerde

kazanlar kullanılıyor ise, pompalar karıştırılmamalı, her kazan için kendi kutusundan çıkan pompa

kullanılmalıdır.

 Pompanın tesisata monte edilmesi işi tesisat/mekanik ekiplerin sorumluğundadır.

ALUCON 50 – 70

ALUCON 90 – 115 ALUCON 125 – 150

(19)

Baca sisteminin tamamı ve ona bağlı yoğuşma drenaj sistemleri yılda bir kez kontrol edilmeli, gerekliyse temizlenmelidir.

4.3 BACA BAĞLANTILARI

Baca bağlantıları yürürlükteki yönetmelikler ve ilgili standartlara uygun olarak yapılmalıdır. Bacada kullanılan malzemeler, sıcaklığa, yoğuşma suyunun aşındırıcı etkisine, mekanik gerilimlere karşı dayanıklı ve sızdırmaz olmalıdır.

Daha önce katı/sıvı yakıtlı kazanlar ile kullanılmış bacalar ve şönt bacaları kesinlikle kullanmayın.

4.3.1 BACA TİPLERİ

B23 = Yanma havasını kazanın bulunduğu ortamdan alıp, atık gazı dış ortama atan baca sistemidir.

C13 = Yanma havasını ve atık gazı iç içe geçmiş yatay borular ile dış ortamdan, alıp dış ortama atan baca sistemidir.

C33 = Yanma havasını ve atık gazı iç içe geçmiş dikey borular ile dış ortamdan alıp, dış ortama atan baca sistemidir C43 = Yanma havasını ayrı bir boru ile dış ortamdan alıp, atık gazı ayrı bir boru ile dış ortama atan baca sistemidir.

C53 = Yanma havasını yatay boru ile dış ortamdan alıp, atık gazı yatay olarak dış ortama atan baca sistemidir.

C63 = Üretici firma tarafından verilmeyen ve kendi sertiﬁkaları ile tedarik edilmeyen hava emiş ve baca tahliye kanalları ve/veya çıkış ağızlarından oluşan baca sistemidir.

C83 = Yanma havasını yatay boru ile dış ortamdan alıp , atık gazı müstakil (negatif basınçlı) bacadan atan baca sistemidir.

(20)

 ALUCON model kazanlarda C13 ve C33 (Hermetik) tipi baca bağlantısı uygulanacak ise, Hermetik Baca Kiti ve Baca Adaptörü kullanılmalıdır.

 Hermetik Baca Kiti ve Baca Adaptörü, müşteri talebine göre, harici olarak Gassero tarafından tedarik edilir.

 Tüm C tipi baca bağlantıları, opsiyonel olarak, Gassero tarafından sağlanmaktadır.

 Orijinal GASSERO ürünleri kullanılmayan bacalarda yaşanacak arıza ve problemler garanti kapsamı dışındadır.

 Yatay baca bağlantılarında yukarı doğru %3 lük bir eğim verilmeli, baca içerisinde oluşan yoğuşma suyu kazana doğru yönlendirilmelidir.

 B23 tipi baca bağlantısı uygulanacak ise, temiz hava için Hava Emiş Adaptörü kullanılmalı, atık gaz ise Ø100 mm’lik boru ile dış ortama atılmalıdır.

 Tüm baca uygulamalarında izin verilen maksimum baca boylarına uyulmalıdır.

Atık gaz için kullanılacak borular ve dirsekler, yoğuşma suyunun aşındırıcı etkileri nedeniyle plastik malzemeden imal edilmiş olmalıdır.

4.3.2 BACA BAĞLANTI UZUNLUKLARI

Baca uygulamalarında kullanılacak 90˚ lik dirseklerin maksimum baca boyuna etkisi 1 m dir.

ALUCON 50 ALUCON 70 ALUCON 90 ALUCON 115 ALUCON 125 ALUCON 150

AYRIK SİSTEM İÇİN BACA ÇAPI (EMİŞ/ATIŞ) mm ••Ø80 / Ø100 ••Ø80 / Ø100 ••Ø100 / Ø110 ••Ø100 / Ø110 ••Ø100 / Ø110 ••Ø100 / Ø110

AYRIK SİSTEM MAKS. BACA UZUNLUĞU m 20 20 20 20 18 10

HERMETİK SİSTEM İÇİN BACA ÇAPI mm ••Ø100 / Ø150 ••Ø100 / Ø150 ••Ø100 / Ø150 ••Ø100 / Ø150 ••Ø100 / Ø150 ••Ø100 / Ø150

HERMETİK SİSTEM MAKS. BACA UZUNLUĞU m 20 20 20 20 18 10

(21)

4.4 ELEKTRİK BAĞLANTILARI

 Kazanın çalışması için «230 VAC 50Hz’lik, topraklı elektrik beslemesi gereklidir.

 Kazan mutlaka topraklama sistemine bağlanmalıdır.

 Kazan üzerinde çalışma yaparken elektrik beslemesi sigorta üzerinden kesilmelidir.

 Elektrikle ilgili çalışmalar, konusunda yetkin teknik personel tarafından, yönetmeliklere ve standartlara uygun olarak yapılmalıdır.

 Elektrik beslemesi 230V AC 50 Hz ve besleme tolerans limitleri -15% ve +10% olmalıdır.

 Kablolar, sıcak yüzeylere (gidiş boruları gibi) yakın geçirilmemelidir.

 L (faz),N(Nötr) ve topraklama bağlantılarının doğru yapıldığına dikkat edilmelidir.

 Bütün kabloların ucuna yüksük takılmalıdır.

Kazanın topraklamasında ihmal veya hatalı işlem nedeniyle oluşabilecek zararlardan üretici firma sorumlu tutulamaz.

4.3.3 FAN KLAPESİ

ALUCON kazanlarda dahili fan klapesi vardır. Fan klapesi, atık gazın tek yönde (sadece bacaya doğru) hareket etmesini sağlar. Ortak bir baca ile birleştirilmiş kaskad sistemlerde, fan klapesi atık gazın o anda çalışmayan kazanın hava emiş ağzından çıkmasını, dolayısıyla ortama atık gaz yayılmasını önler.

(22)

4.4.1 KABLOLAMA DİAGRAMI

KULLANILACAK KABLO

KESİTİ (mm²) BAĞLANTI YERİ AÇIKLAMA

KAHVERENGİ

KAHVERENGİ= FAZ ( 6 Amperlik W-Otomat sigorta ile korunmalıdır)

SARI / YEŞİL SARI / YEŞİL = TOPRAK

MAVİ MAVİ = NÖTR

KAHVERENGİ SARI / YEŞİL MAVİ

SİYAH MAVİ KAHVERENGİ

KULLANILACAK KABLO

KESİTİ (mm²) BAĞLANTI YERİ AÇIKLAMA

KAHVERENGİ SARI / YEŞİL MAVİ

KIRMIZI

KIRMIZI / SİYAH

SİYAH

SİYAH / BEYAZ

SARI

SARI / SİYAH

KAHVERENGİ

KAHVERENGİ / SİYAH

MAVİ

MAV / SİYAH

MOR

GRİ

KAHVERENGİ

SİYAH

GRİ

SİYAH

2 x 1,5 Pwm Pompa

Kontrol Kablosu

Frenkans Kontrollü (Modülasyonlu) PRİMER pompanın 0-10V soketine bağlanır. Pompanın modülasyonunu

kontrol eder.

2 x 1,5 Bilgisayar

Haberleşme

Özel bir yazılım vasıtasıyla kazanın elektronik kartına bilgisayar ile bağlanmak için kullanılır.

KARIŞIM VANASI (3 YOLLU VANA)

BOYLER POMPASI 2 x 1,5

KAZAN TARAFI KABLO VE KLEMENS

3 X 1,5 GÜÇ KABLOSU

2 x 1,5 TESİSAT

POMPASI

Kaskad Sensörü Kaskad Haberleşme

Sistemde bulunan 3 yollu karışım vanalarını kontrol

etmek için kullanılır.

(Bu bağlantı için KAHVERENGİ-SİYAH-MAVİ kabloların üçü de kullanılır.)

Dış Hava Sensörü

Boyler Sensörü 2 x 1,5

2 x 1,5

Master kazan üzerinden SİSTEM pompalarının beslenmesi için kullanılır. 2 X 1,5 kablo, elektrik pansounda bulunan SİSTEM Pompası Kontaktörlerinin faz ucuna bağlanır.

Master kazan üzerinden BOYLER pompalarının beslenmesi için kullanılır. 2 X 1,5 kablo, elektrik panosunda bulunan BOYLER POMPASI kontaktörlerinin faz ucuna bağlanır. (Bu bağlantı için sadece KAHVERENGİ VE MAVİ kablo kullanılır. Bu bağlantının BOYLER POMPASI KUMANDA olarak kullanılabilmesi için parametre ayarı yapılmalıdır.)

Gidiş kollektörü, denge kabı veya Plakalı Isı Eşanjörü üzerine bağlanır. Gidiş suyu sıcaklığını ölçer. 0°C ile 95°C aralığında çalışır.

Kaskad sistemlerde kazanlar arası haberleşmeyi sağlar.

64 adet kazan arasında iletişim sağlanabilir.

Uzaktan kontrol sistemleriyle bağlanmak için kullanılır.

Oda konfor ayarı ve çalışma modu ayarı yapılabilir.

Maksimum 50 m uzunlukta bağlantı yapılabilir.

Kazanı veya kaskad sistemi dış hava sıcaklığına göre çalıştırır. Maksimum 50 m uzunlukta bağlantı yapılabilir.

Boyler sıcaklığını ölçer. 0°C ile 95°C aralığında çalışabilmektedir.

0 - 10 V INPUT Oda Termostatı:

2 x 1,5

2 x 1,5 2 x 1,5

2 x 1,5

2 x 1,5 Kazan Pompası Kazan altında bulunan primer sistem pompasının beslenmesi için kullanılır.

KAZAN TARAFI KABLO VE KLEMENS

(23)

Elektronik Diagram

(24)

Elektronik Diagram EBM kontrollü kazanlar için

(25)

Dış hava sensörü doğru yerleştirildiğinde , kazan dış hava şartlarına göre çalışarak, tasarruf sağlar.

Dış Hava Sensörü;

- Binanın KUZEY veya KUZEY-BATI yönündeki duvarlarından birinin dış yüzeyine,

- Toplam duvar yüksekliğinin yaklaşık yarısı kadar bir yüksekliğe, ( yerden minimum 2,5m yükseklikte olmalıdır )

- Doğrudan güneş ışığına maruz kalmayacak şekilde - Sensör, duvarın düz kısmına,

- Kapı, pencere, baca ve menfezlerden uzak bir yere monte edilmelidir.

 Sensör bağlantı terminaline ve duvara sabitleme deliklerine erişmek için sensör muhafaza kapağını açın.

 Verilen iki dübeli kullanarak kutuyu duvara sabitleyin.

 Kazandan gelen iki uçlu kabloyu (kutuplarını belirlemeye gerek duymaksızın) terminal bloğuna bağlayın.

 Kablo bağlantısının su sızdırmazlığını sağlamak için muhafaza kutusundaki somunu sıkın.

 Kontrol paneli ile dış hava sıcaklık sensörü arasındaki maksimum uzunluk 50 metredir.

 Dış hava sensörü için çekilecek kablo üzerinde

mümkün olduğunca ek yapılmamalı ve tek parça kablo kullanılmalıdır.

H H2/ 1

N-W N

min2,5 m

4.4.2 DIŞ HAVA SENSÖRÜ

EBM kontrollü kazanlar için SIEMENSkontrollü kazanlar için

(26)

5 ÖRNEK TESİSAT ŞEMALARI

(27)

ALUCON 2'li kaskad + Denge Kabı + Isıtma Devresi (Karıştırıcı Vanalı) + Boyler Devresi

ALUCON 2'li kaskad + Plakalı Eşanjör + Isıtma Devresi (Karıştırıcı Vanalı) + Boyler Devresi

(28)

ALUCON 2'li kaskad + Plakalı Eşanjör + Isıtma Devresi (Karıştırıcı Vanalı) + Yüksek Sıcaklık Devresi + Havuz Devresi + BoylerDevresi

(29)

ALUCON model kazanlar;

İlave aksesuarlar kullanılarak farklı ısıtma bölgesini kontrol edebilir.

 Isıtma bölgeleri için gerekli sıcaklıkları dış hava sensörü yardımıyla hesaplar.

Oda termostatı kullanılması halinde ek optimizasyon fonksiyonu ile optimum enerji tasarrufu sağlar.

Arıza geçmişini saklar ve görüntüler.

Herhangi bir ilave modüle ihtiyaç duymadan kaskad sisteme dahil edilebilir.

Donmaya karşı koruma ve Lejyonella fonksiyonuna sahiptir.

İnternet üzerinden kontrol edilebildiği gibi, bina otomasyon sistemlerine de entegre edilebilir.

Tüm montaj, kurulum, servis çalışması vb. yetkili personel tarafından yapılmalıdır.

Yanlış yapılan müdahaleler can ve mal kaybı, yakıt sarfiyatının artması, güvenli ve konforlu çalışmanın bozulması gibi sonuçlara neden olabilir.

Yanlış ayarlamalar ve müdahalelerden

kaynaklanabilecek sorunlar için üretici sorumlu tutulamaz.

Ekran sembolleri

Isıtma için Konfor sıcaklığı ayarı Isıtma için Azaltılmış sıcaklık ayarı Isıtma için donma koruması ayarı İşlem yapılıyor – Lütfen bekleyin.

Pili değiştirin Brülör devrede Bilgi menüsü etkin

Programlama menüsü etkin ECO işlevi etkin

Tatil işlevi aktif

Isıtma devresi referansı Bakım / Özel mod Hata mesajı 6.2 EKRAN VE DÜĞMELER

Xxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxx

A B C D E

H

G F I

J

6 İŞLETME

6.1 GENEL

(30)

EKRAN

(G)

Kendiliğinden aydınlatmalı ekran herhangi müdahalede bulunulmadığında ışığını söndürür. Herhangi bir

düğmeye basıldığında tekrar aydınlanır. Ekran aşağıdaki bilgileri / ayarları gösterir.

-Sıcaklıklar -Parametreler -Çalışma modları -Hatalar / uyarılar

ISITMA MODU DÜĞMESİ

(H)

4 farklı ısıtma modu arasında geçiş yapmak için kullanılır.

KULLANIM SUYU MODU DÜĞMESİ

(I)

Sistemde kullanım suyu devresi varsa açmak veya kapamak için kullanılır.

NAVİGASYON VE AYARLAMA DÜĞMESİ

(B)

Tek başına müdahale edildiğinde oda konfor sıcaklığını değiştirir. Bunun haricinde, seçilen değerleri arttırmak veya azaltmak, menüler ve alt menülerde dolaşmak ve ayarları değiştirmek için kullanılır.

ONAY DÜĞMESİ

(C)

Seçilen değerin veya çalışma modunun onaylanması için kullanılır. Parametrelerde ve menülerde bir alt seviyeye bu düğme ile geçilir.

ISITMA MODU SEÇİMİ :

Farklı ısıtma modları arasında seçim yapmak için ilgili düğmeye basın.

ÇIKIŞ DÜĞMESİ – ESC

(A)

Yapılan ayardan çıkmak veya bir üst seviyeye dönmek için kullanılır.

MANUEL KONTROL DÜĞMESİ (

D)

Kazanı manuel modda çalıştırmak için kullanılır. Manuel mod seçildiğinde tüm pompalar çalışır fakat karıştırma vanaları kontrol edilmez. Brülör ayar sıcaklığı önceden ayarlanan değerde sabit kalır. Bu düğmeye 3 saniyeden fazla basılı tutulursa HAVA ALMA FONKSİYONU devreye girer. Brülör bekleme moduna alınır. Pompalara belli aralıklarla enerji gönderilir. Karıştırma vanaları orta konuma getirilir. Hava alma fonksiyonu çevrim

tamamlandığında otomatik olarak devre dışı kalır.

BACA FONKSİYONU

(E)

Baca gazı ( Emisyon değerleri ) ölçümü için gerekli çalışma modunu başlatır. Bu düğmeye basıldığında kazan maksimum ayar değerini bulana kadar sıcaklık üretir. Maksimum ayar değerine ulaşıldığında fonksiyon sona erer.

BİLGİ DÜĞMESİ

(F)

Kazan ile ilgili bilgileri görüntülemek için kullanılır.

Sıcaklıklar, çalışma modu (Isıtma / Sıcak su), hata kodu.

RESET DÜĞMESİ

(J)

Herhangi bir arıza kodu ile birlikte bloke olmuş kazanın sıfırlanması için kullanılır.

Otomatik: Kazan ayarlanmış olan zaman programında çalışır.

KonforSıcaklığı : Kazan ayarlanmış olan konfor sıcaklığında 7/24 çalışır.

Azaltılmış Sıcaklık : Kazan ayarlanmış olan azaltılmış sıcaklık modunda 7/24 çalışır.

Bekleme (Stand-By) Modu : Bekleme modunda, ısıtma tesisatı devre dışıdır.

Fakat elektrik beslemesi kesilmediği takdirde; donmaya karşı donma koruma aktiftir.

KULLANIM SUYU (DHW) MODU SEÇİMİ :

İlgili düğme kullanıldığında kazan sıcak su üreten üniteler ile ( Boyler, plakalı eşanjör vb.) senkronize çalışmak üzere devreye girer. Bu fonksiyon kapatılabilir veya açılabilir.

Düğmeye bir kere basıldığında DHW ısıtılır. Tekrar basıldığında DHW ısıtması devre dışı bırakılır. Düğmeye 3 saniye basılı tutulduğunda daha çabuk sıcak su üretimi amacıyla Hızlı Su Isıtma modu aktifleşir.

(31)

ODA SICAKLIĞININ AYARLANMASI:

Isıtma devresi-1 tarafından ısıtılan odanın sıcaklığı (konfor değeri) Navigasyon Düğmesinden ayarlanır. Kazan devreye girecek ve oda sıcaklığını ayarlanan derecede sabit tutacaktır.

Ayarlamak için;

- Navigasyon Düğmesini herhangi bir yöne doğru çevirin.

- İstediğiniz oda sıcaklığını ayarladıktan sonra OK tuşuna basın. (Fabrikasyon ayarı 20 ˚ C dir)

DİĞER ISITMA DEVRELERİNİN AYARLANMASI

Eğer sistemde birden fazla ısıtma devresi varsa, konfor ayar değeri her devre için ayrı ayrı belirlenebilir.

Ayarlamak için;

- Önce OK tuşuna basın

- Navigasyon Düğmesini çevirerek «Isıtma devresi-2» satırına gelin ve OK tuşuna basın

- İstediğiniz oda sıcaklığını seçerek OK tuşuna basın.

- ESC tuşu ile bir üst menüye dönüp diğer ısıtma devreleri için de ayar yapabilirsiniz.

AZALTILMIŞ SICAKLIK: Oda sıcaklığı için belirlenen bir alt limittir. Oda sıcaklığı burada belirlenen sıcaklığın altına

düştüğünde kazan devreye girer ve oda sıcaklığını bu derecede sabit tutar. (Fabrikasyon ayarı 10 ˚ C dir)

Ayarlamak için;

- Önce OK tuşuna basın

- Navigasyon Düğmesini çevirerek «Isıtma devresi-1» satırına gelin ve OK tuşuna basın

- Navigasyon düğmesini çevirerek «Isıtma devresi-1 Azaltılmış ayar değeri» satırına gelin ve OK tuşuna basın

- İstediğiniz Azaltılmış ayar değerini seçerek OK tuşuna basın.

- ESC tuşu ile bir üst menüye dönüp diğer ısıtma devreleri için de ayar yapabilirsiniz.

Auto

22.0

^°

C

Konfor ayar değeri Değer kabul edildi

Auto

20.0

^°

C

Konfor ayar değeri

Auto

22.0

^°

C

Isıtma devresi-2 Konfor ayar değeri

Auto

Isıtma devresi-1 Isıtma devresi-2 Isıtma devresi-3

1010

Auto

11.0

^°

C

Isıtma devresi-1 Azaltılmış ayar değeri

Auto

Isıtma devresi-1 Isıtma devresi-2 Isıtma devresi-3

712

(32)

6.3 PROGRAMLAMA

Sistemde ayrıca bir kontrol paneli ( kaskad kontrol ünitesi vb.) yoksa, tüm kişiselleştirilmiş ayarlar, parametreler, arıza

resetlenmeleri kontrol paneli üzerinden yapılır. Bu ayarlamaların yapılabilmesi için sayfalar ve alt satırlar şeklinde pratik gruplar oluşturulmuştur.

Örneğin;

Tarih ve zaman ayarlaması şu şekilde yapılır.

OK düğmesine basın. Aşağı açılan menüde «Gün ve tarih ayarı»

satırını Seçip OK düğmesine basın

Çıkan ekranda işlem yapmak İçin OK düğmesine basın saat ve dakika ayarını yapın. Her seferinde OK düğmesine basarak ilerleyin.

Ayar düğmesini saat yönünde 1 tık çevirin. Çıkan ekranda önce ay, sonra gün ayarı yapın. Her seferinde OK düğmesine basarak ilerleyin

Son olarak, yılı ayarlayıp OK düğmesine basın.

Ana ekrana dönmek için ESC düğmesi ile menüde geriye doğru hareket edebilirsiniz.

DONMA KORUMA:

Kazan içerisindeki suyun sıcaklığı 4˚C in altına düştüğünde devreye girer ve Primer Sirkülasyon pompasını çalıştırır.

Donma koruma modunun aktif olması için kazanın elektrik şalterinin açık ve sistem suyunun dolu olması gereklidir.

Donma Koruma fonksiyonu sadece kazan için geçerlidir, tesisatı koruyamaz.

Donma nedeniyle oluşacak arızalar garanti kapsamında değildir.

Donma nedeniyle kazanda veya sistemin diğer ünitelerinde oluşacak arızalardan üretici sorumlu tutulamaz.

Gün ve tarih ayarı Operatör bölümü

20.0 ^° C

Gün ve tarih ayarı Saat / dakika

00.00 Gün ve tarih ayarı Gün / ay

01.01 Gün ve tarih ayarı Yıl

2019

(33)

6.4 ANA FONKSİYONLAR

DÜĞME AKSİYON İŞLEM

Döner düğmeyi sağa veya sola hareket ettirin İstediğiniz ayarı seçin

OK düğmesine basar veya 5 sn beklerseniz ESC tuşuna basarsanız

Düğmeye her basıldığında Bilgi Ekranı Görüntülenir

*Kazan Durumu *Dış hava sıcaklığı

*DHW durumu *Dış hava sıcaklığı minimum

*1 nci bölge durumu *Dış hava sıcaklığı maximum

*2 nci bölge durumu *DHW sıcaklığı

*Zaman / Tarih *Boyler sıcaklığı

*Hata Göstergesi *Akış sıcaklığı

*Bakım göstergesi

*Oda sıcaklığı

*Oda sıcaklığı minimum

*Oda sıcaklığı maximum

Son bilgi satırı görüntülendikten sonra İnfo ekranı kapanır Manuel ayar noktasına göre çalışma Düğmeye 1 kez basıldığında

Kazan sıcaklığınının fabrikasyon ayarının değiştirilmesi Düğmeye basın Düğmeye basın

Döner düğmeyi döndürün - / + Düğmeye basın

Düğmeye basın Düğmeye basın

Düğmeye 3 sn basılı tutulduğunda Düğmeye tekrar 3 sn basılı tutulduğunda

Baca süpürme modunu etkinleştirme Düğmeye 3 sn basılı tutulduğunda Baca süpürme Fonksiyonu aktifleşir Düğmeye tekrar 3 sn basılı tutulduğunda Baca süpürme Fonksiyonu sonlanır Ekonomi ayar sıcaklığının geçici olarak azaltılması Düğmeye 1 kez basıldığında Azaltılmış ayar noktasına göre ısıtma

Düğmeye tekrar basıldığında Konfor ayar noktasına göre ısıtma

Reset düğmesi Düğmeye 3 sn basılı tutulduğunda Kazan manuel olarak engellendi, serbest bırakılmadı Düğmeye tekrar 3 sn basılı tutulduğunda Kazan açıldı, Alarm sembolü kayboldu

Kazan durumu

Manuel mod kapalı (anahtar simgesi kaybolur) 312: Hava Tahliye Fonksiyonu aktifleşir Hava Tahliye Fonksiyonu sonlanır

RESET

Manuel mod açık (anahtar simgesi görünür) Sabit ayar noktası ile ısıtma (fabrika ayarı = 60 ° C) 301: Manuel mod

Ayarlanan değer yanıp söner Değeri ayarlayın

Kontrol Cihazı Durma Fonksiyonu 3 sn sonra ana ekrana dönülür.

Açık: Zaman programına göre DHW modu Kapalı: DHW işlemi yok

Otomatik Mod

Yapılmış olan zaman programı devrede.

Sürekli Konfor Modu

Konfor ayar noktası ile zaman programlaması olmadan ısıtma GÖRÜNTÜ / İŞLEV

Mevcut ayar değeri yanıp sönecektir

0,5˚C lik aralıklar ile 10˚C - 30˚C arasında değer seçilebilir

Hava Tahliye Bilgi Ekranı

Düğmeye Basın DHW (Sıcak Su ) işlemini açma / kapatma

Düğmeye 3 sn basılı tutulduğunda Kontrol Cihazı Durma Fonksiyonu

Sıcak Su Modu Açılır veya Kapanır

(DHW sembolünün altındaki göstergeye bakınız)

Düğmeye 1 kez basıldığında

Düğmeye tekrar basıldığında

Düğmeye tekrar basıldığında Isıtma Modunu Değiştirme

Sürekli Ekonomi Modu

Ekonomi ayar noktası ile zaman programlaması olmadan ısıtma Koruma Modu

ısıtma kapalı, Donma Koruma Fonksiyonu açık.

Fabrika Ayarı

Bölge 1 veya bölge 2 için

Konfor Ayar Değeri (Oda Sıcaklığı ) Ayarlama

Konfor ayarı kabul edilir.

Konfor ayarı iptal edilir.

3 sn sonra ana ekrana dönülür.

DUVAR TİPİ YOĞUŞMALIKAZANLAR

KURULUM, KULLANIM VE BAKIM KILAVUZU
