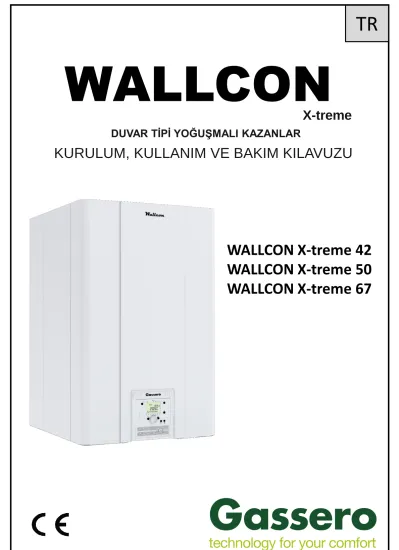

DUVAR TİPİ YOĞUŞMALI KAZANLAR

(1)

KURULUM, KULLANIM VE BAKIM KILAVUZU

DUVAR TİPİ YOĞUŞMALI KAZANLAR

TR

50 70 90 115 125 150

WALLCON X-treme 42 WALLCON X-treme 50 WALLCON X-treme 67

WALLCON

X-treme

(2)

İÇİNDEKİLER

ÖNEMLİ

MONTAJA VEYA KULLANIMA BAŞLAMADAN ÖNCE BU TALİMATLARI LÜTFEN DİKKATLE OKUYUN.

1. BU KILAVUZ, KAZANIN AYRILMAZ BİR PARÇASIDIR VE GEREKTİĞİNDE KULLANMAK İÇİN KAZAN İLE BERABER MUHAFAZA EDİLMELİDİR. BU KILAVUZ ZARAR GÖRÜR VEYA KAYBOLURSA, YENİ BİR KOPYASINI ALMAK İÇİN GASSERO İLE TEMASA GEÇİN.

2. BU KULLANMA KILAVUZUNDA BELİRTİLEN BİLGİ VE TALİMATLAR, SADECE SAYFA 3’TE BELİRTİLEN KAZAN MODELLERİ İÇİN GEÇERLİDİR.

3. BU KAZANIN MONTAJI, YETKİLİ MONTAJ ELEMANLARI TARAFINDAN KULLANMA KILAVUZUNA, TSE DİREKTİFLERİNE VE YEREL GAZ KURULUŞLARINCA BELİRTİLEN TALİMATLARA UYGUN OLARAK YAPILMALIDIR.

4. KAZAN İLK ÇALIŞTIRMASININ YAPILABİLMESİ İÇİN ÖNCEDEN YETKİLİ GAZ ŞİRKETİ TARAFINDAN GAZIN AÇILMIŞ OLMASI GEREKLİDİR.

5. KAZANIN İLK ÇALIŞTIRILMASI MUTLAKA GASSERO YETKİLİ SERVİSLERİNE YAPTIRILMALIDIR. AKSİ HALDE KAZAN GARANTİ DIŞI KALIR.

6. ÜRETİCİ FİRMA MONTAJIN EKSİK VEYA HATALIYAPILMASINDAN DOLAYI OLUŞACAK ZARARLARDAN SORUMLU TUTULAMAZ.

7. BU KULLANIM KILAVUZUNDA BELİRTİLEN KAZANIN BAZI BÖLÜMLERİ SATIN ALDIĞINIZ KAZAN İLE BİREBİR AYNI OLMAYABİLİR.

8. ÜRETİCİ FİRMA (GASSERO) HABER VERMEDEN BU KULLANIM KILAVUZUNDA DEĞİŞİKLİK YAPMA HAKKINI SAKLI TUTAR.

9. BU KAZANIN KULLANIM ÖMRÜ, KULLANIM KILAVUZUNDA BELİRTİLEN TALİMATLARA UYGUN KULLANILDIĞI TAKTİRDE, 10YILDIR.

10. BU KAZANA YILDA EN AZ 1 KEZ BAKIM YAPILMALIDIR.

1 Sembollerin Anlamı ve Güvenlik 2 4.3 Baca Bağlantıları 15

1.1 Sembollerin Anlamı 2 4.3.1 Baca Tipleri 16

1.2 Genel Uyarılar 2 4.3.2 Baca Bağlantı Uzunlukları 17

1.3 Güvenlik Talimatları 2 4.3.3 Fan Klapesi 17

1.4 Standartlar ve Yönetmelikler 3 4.4 Elektrik Bağlantıları 17

2 Genel 4 4.4.1 Kablolama Diagramı 18

2.1 Tasarım Amacı 4 4.4.2 Dış Hava Sensörü 20

2.2 Cihazın Tanıtımı 5 5 Örnek Tesisat Şemaları 21

2.3 Kazan Dairesi ve Havalandırma 5 6 İşletme 25

2.4 Uyarı Etiketi 6 6.1 Genel 25

2.5 Paketleme Etiketi 6 6.2 Ekran ve Düğmeler 25

2.6 Bilgi Etiketi 6 6.3 Çalışma Modu Seçimi 27

3 Teknik Özellikler 7 6.4 Programlama 28

3.1 Ölçüler 7 6.5 Ana Fonksiyonlar 29

3.2 Bileşenler 8 6.6 BMS Kazan 0-10V Yönetimi 30

3.3 Teknik Tablo 9 7 Parametreler 31

4 Kurulum İçin Talimatlar 9 7.1 Son kUllnıcı Parametreleri 31

4.1 Kurulum 9 8 Hata / Arıza Kodları 32

4.1.1 Paketleme 9 9 Kaskad 33

4.1.2 Taşıma 10 10 Yanma Ayarlarının Yapılması 34

4.1.3 Montaj 10 10.1 Emisyon Ayar Noktaları 34

4.1.4 Su Kalitesi ve İşlemler 11 10.2 Maksimum Yük Emisyon Ayarı 35

4.2 Hidrolik Bağlantılar 12 10.3 Minimum Yük Emisyon Ayarı 35

4.2.1 Genleşme Tankı 12 11 Gaz Türünün LPG'ye Dönüştürülmesi 36

4.2.2 Emniyet Ventili 13 12 Bakım 37

4.2.3 Yoğuşma Suyu Tahliyesi 13 12.1 Bakım İşlem Sırası 37

4.2.4 Denge Kabı 13 13 Enerji Tasarrufu Tavsiyeleri 39

4.2.5 Plakalı Isı Eşanjörü 14 14 Atıkların Bertaraf Edilmesi 39

4.2.6 Otomatik Hava Purjörü 14 15 Ürün Fişi / Enerji Etiketleri 40

4.2.7 Pislik Tutucu Filtre / Seperatör 14 16 Sorun Giderme 41

4.2.8 Hava Emiş Filtresi 15 17 Kazan Dairesi Uygulama Esasları 43

4.2.9 Pompa 15 16 Garanti Belgesi 44

(3)

1. SEMBOLLERİN ANLAMI VE GÜVENLİK 1.1 SEMBOLLERİN ANLAMI

Bu dökümanda kullanılan semboller ve anlamları şu şekildedir;

DİKKAT: Maddi hasar veya çevreye zarar verme tehlikesini ifade eder.

ELEKTRİK TEHLİKESİ: Elektrik çarpması nedeniyle, ölüm veya ağır yaralanma tehlikesini ifade eder.

TEHLİKE : Kesinlikle yapılmaması gereken

durumlardır. Maddi zarar ve ağır ferdi zarar meydana gelebileceğini ifade eder.

Kullanıcı tarafından göz önünde bulundurulması gereken Bilgilendirmeleri / Tavsiyeleri ifade eder

Kazanınız, kullanım kılavuzunda belirtilen talimatlara ve amacına uygun bir şekilde

kullanılmalıdır. Hatalı montaj, sonradan yapılan onarım ve tadilatlar nedeniyle insanların,

hayvanların ve eşyaların zarar görmesinden üretici firma sorumlu tutulamaz.

Kazan, fiziksel, zihinsel ve algısal kapasitesi yetersiz, deneyim ve bilgi sahibi olmayan kişiler tarafından kullanılamaz.

1.3 GÜVENLİK TALİMATLARI

GAZ KOKUSU HİSSEDİLMESİ DURUMUNDA;

Gaz kokusu hissedilen mahalde;

 Elektrik düğmelerini açmayın veya kapatmayın, fişlere veya prizlere dokunmayın.

 Sigara içmeyin

 Telefonunuzu kullanmayın

 Hemen gaz kesici vanayı kapatın

 Kapıları ve pencereleri açarak mekanı havalandırın.

 Binada bulunan herkesi haberdar edin.

 Bağlı olduğunuz gaz dağıtım şirketinin acil durum ekibini arayın. Acil durum ekibi gelene kadar kazan dairesine hiç kimsenin girmesine izin vermeyin.

 Gaz kaçağı nedeniyle bir mühürleme söz konusu ise, mührü sökmeyin, gerekli onarım yapıldıktan sonra mührün sökülmesi için gaz dağıtım şirketi ile temasa geçin.

 Doğalgaz ile yandıktan sonra oluşan atık gazın kokusu birbirine benzeyebilir. Atık gaz sisteminde bir sızıntı olması durumunda kesinlikle kazanı 1.2 GENEL UYARILAR

(4)

Bu kazan aşağıda belirtilen direktif ve standartlara uygun olarak üretilmiştir.

EN 15502-2+A1 EN 15502-2-1+A1

2016/426/AB Gaz Yakan Cihazlar Yönetmeliği 2014/30/AB Elektromanyetik Uyumluluk

Yönetmeliği

2014/35/AB Belirli Gerilim Sınırları İçin Tasarlanan Elektrikli Ekipman İle İlgili Yönetmelik.

92/42/AT Sıvı Ve Gaz Yakıtlı Yeni Sıcak Su Kazanlarının Verimlilik

Gereklerine Dair Yönetmelik.

Bu kılavuz aşağıda modelleri belirtilen, duvar tipi yoğuşmalı kazanlar için hazırlanmıştır:

WALLCON X-treme 42 WALLCON X-treme 50 WALLCON X-treme 67 CE ETİKETİ:

Bu kazan, ilgili Avrupa direktiﬂerinin temel gerekliliklerine uygundur.

CE işareti, ürünlerin tip etiketi doğrultusunda geçerli yönetmeliklerin esas taleplerini yerine getirdiğini belgelendirir. Uygunluk açıklaması için üreticiye danışılabilir.

GARANTİ SÜRESİ VE KULLANIM ÖMRÜ:

Kazanın garantisi fatura tarihinden itibaren 2 yıldır.

Sanayi ve Ticaret Bakanlığı tarafından belirlenmiş kullanım ömrü 10 yıldır.

KAZANDA SU KAÇAĞI OLMASI DURUMUNDA ;

 Kazanın elektrik ve su bağlantılarını kapatınız ve yetkili servise haber verin.

 Yanma sonrasında oluşan yoğuşma suyu korozif ve aşındırıcıdır. Bu suyun sızması veya taşması durumunda mutlaka yetkili servise haber verin.

KAZANDA ELEKTRİK KAÇAĞI OLMASI DURUMUNDA ;

 Kazana kesinlikle dokunmayın.

 Panoda bulunan ana şalteri indirin ve yetkili servise haber verin.

 Borulara veya bacalara dokunmayın.

 Şalter indirilmiş ve elektrik kesilmiş olsa bile kabloları kesmeyin, çekmeyin veya bükmeyin.

KAZANA HİÇ BİR ZAMAN ELLERİNİZ VE

AYAKLARINIZ ISLAK HALDEYKEN VEYA ISLAK ZEMİN ÜZERİNDEYKEN DOKUNMAYIN.

1.4 STANDARTLAR VE YÖNETMELİKLER

2. GENEL

(5)

TÜKETİCİNİN SEÇİMLİK HAKLARI:

Tüketiciler şikayet ve itiraz başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilir.

Tüketiciler, malın ayıplı olması durumunda;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak

üzere satılanın ücretsiz onarılmasını isteme,

ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,

haklarından birisi kullanılabilir.

2.1 TASARIM AMACI

Duvar tipi, premix teknolojisine sahip olan yoğuşmalı kazanlar, sadece ortam ısıtma amacı ile tasarlanmıştır. Sıcak su kullanımı için tesisata ayrıca boyler bağlantısı yapılmalıdır. Kazan tek başına (Master) kullanıldığı gibi, kaskad sistemi ile çoklu olarak da kullanılabilir. Kaskad sistemlerde Maksimum 16 kazan birlikte çalışabilmektedir. Kaskad sistemler ile çok amaçlı ısıtma değerlerine ulaşılabilir.

Örneğin;

16 adet 150 kW kazan, kaskad bağlantı sistemi ile 2400 kW ‘lık bir ısıtma gücüne ulaşabilir. Tekli ve kaskad bağlantı örnekleri,

TESİSAT VE KURULUM ŞEMALARI bölümünde gösterilmiştir.

Kaskad sistemler için montaj çerçevesi, yatay baca elemanları, kazanlar arası bağlantı boruları, ana gaz borusu ve hidrolik karıştırıcı ( denge kabı ) gibi özel kaskad aksesuarları geliştirilmiştir. Bu tür aksesuarlar kaskad sistemini daha az emekle, daha kolay kurulur hale getirmektedir.

Kaskad sistemleri ile ilgili daha ayrıntılı bilgi için lütfen satıcınıza veya üreticiye başvurun.

Bu kazan ticari veya endüstriyel amaçlarla kullanıma uygun değildir.

Tasarım amacının dışında kullanılmasından kaynaklanacak sorunlardan üretici firma sorumlu tutulamaz.

(6)

WALLCON X-treme, paslanmaz çelik ısı eşanjörlü ve ön karışımlı brülörü ile merkezi ısıtma ve (opsiyonel) sıcak su üretimi için, duvara asılarak kullanılan, modülasyonlu çalışan yoğuşmalı bir kazandır.

WALLCON X-TREME KAZANLARIN TEMEL ÖZELLİKLERİ:

 Paslanmaz çelik ısı eşanjörüne sahiptir.

 Premix brülörlü yanma teknolojisi sayesinde % 108 verim sağlanır. (Konuyla ilgili teknik tabloya bakın)

 Modülasyon aralığı 1/5 ve NOx sınıfı en iyi değer olan 6’dır.

 Akıllı elektronik kontrol paneli sayesinde, 13 emniyet sistemine ve 3 ayrı zon kontrol imkanına sahiptir.

 Oda termostatı ve dış hava kompanzasyon bağlantı imkanı ile konforlu ekonomik ısıtma sağlar.

 Akıllı dijital panel üzerinden kullanma kolaylığı yanında, arıza ve hata tespit etme imkanına sahiptir.

 Web server ile internet üzerinden kazana uzaktan kontrol sağlanabilir

 Solar sistemlerin kontrolü ve yüzme havuzu kontrolü sağlanabilir.

2.2 CİHAZIN TANITIMI

2.3 KAZAN DAİRESİ VE HAVALANDIRMA

 Bu kazanın elektrik koruma sınıfı IPX4D’dir.

 Kazanın bulunduğu mekanın bu koruma sınıfına uygun olduğunu kontrol edin.

 Kazanlar, yanıcılık sınıfı B, C1,C2 olan yanabilir malzemelerden 200 mm. lik emniyet mesafesi uzakta bulunmalıdır.

 Kazanlar, kendi kendine veya tutuşturucu kaynak ile çabuk alev alabilen C3 sınıfı kolay yanabilir malzemelerden 400 mm.

lik emniyet mesafesi uzakta bulunmalıdır.

 Donma riskine karşı hava sıcaklığı 0˚ C nin altına düştüğünde kazanın elektrik beslemesini kesinlikle kapatmayın. Konu ile ilgili DONMA KORUMA bölümünü okuyun.

 WALLCON X-treme yoğuşmalı kazanlar, mevcut standartlara ve geçerli yönetmeliklere göre gerekli havalandırma açıklığına sahip olan ve bu amaçla kullanılan mekanlara kurulmalıdır.

 Kazan işletmeye alındıktan sonra da havalandırma açıklıkları, havalandırma kanalları, havalandırma menfezleri üzerinde değişiklik yapmayın, önünü kapatmayın, başka amaçlarla kullanmayın.

 aşındırıcı, patlayıcı kimyasal maddelerin depolandığı veya kullanıldığı, aşırı tozun bulunduğu mekanlarda kazanı asla çalıştırmayın.

 Kazan yanma havasını ortamdan alacak ise, bulunduğu mahalde başka sistemler/kazanlar nedeniyle alçak basınç oluşturulmamalıdır.

 Kazan LPG ile çalışacaksa elektrik donanımı zeminden en az 500 mm. yukarıda olmalıdır.

 Kazan teknik tabloda belirtilen elektrik gerilimlerine, gaz ve su basınçlarına uygun olarak monte edilmelidir.

 Elektrik hattında topraklama olması zorunludur.

 Kazan çalışırken kesinlikle elektriği ana şalterden kapatmayın.

Bu tür bir davranış anormal ısı artışına sebep olup ısı eşanjörüne ve sistemin diğer ünitelerine zarar verebilir.

(7)

2.4 UYARI ETİKETİ

2.5 PAKETLEME ETİKETİ

UYARILAR !

•Kazanın montajına başlamadan önce tekniktalimatları okuyun.

•Montaj ve devreye alma Gassero yetkili servisitarafından yapılmalıdır.

•Kazanı devreye almadan önce kullanım kılavuzunu okuyun.

•Kazan, yaşam mahallerinden ayrı ve sadecehavalandırma mevzuatına uygun bir mahaldekurulmalıdır.

2.6 BİLGİ ETİKETİ

A B C D E F G H I

42 42,31 220 8 39,4 7,6 38,3 8,15 42,31

Wallcon X-treme

(8)

3 TEKNİK ÖZELLİKLER

3.1 ÖLÇÜLER

WALLCON X-TREME 42

WALLCON X-TREME 50

WALLCON X-TREME 67

A 485mm 485mm 485mm

B 490mm 490mm 490mm

C 610mm 610mm 610mm

D 3/4" 3/4" 3/4"

D1 160mm 160mm 160mm

D2 185mm 185mm 185mm

E 1" 1" 1"

E1 77mm 77mm 77mm

E2 129mm 129mm 129mm

F 1" 1" 1"

F1 77mm 77mm 77mm

F2 115mm 115mm 115mm

G Ø80mm Ø80mm Ø80mm

G1 147mm 147mm 147mm

G2 250mm 250mm 250mm

H Ø80 Ø80 Ø80

J Ø25mm Ø25mm Ø25mm

(9)

3.2 BİLEŞENLER

1- Fan 2- Gaz Valfi 3- Kontrol Paneli 4- Isı Eşanjörü

5- Ateşleme Elektrotu 6- Gözetleme Camı 7- Ateşleme Trafosu 8- Emniyet Termostatı 9- Su Basınç Sensörü 10- Gidiş Sensörü (NTC) 11- Dönüş Sensörü (NTC) 12- Baca Gazı Çıkışı 13- Yoğuşma Sifonu

14- Yoğuşma Sifonu Sensörü 15- Gidiş Suyu Bağlantısı 16- Dönüş Suyu Bağlantısı 17- Gaz Giriş Bağlantısı 18- Hava Emiş Terminali 19- Ventüri

20- Manifold 21- Emniyet Valfi

22- Emniyet Valfi Drenaj Borusu 23- Sirkülasyon Pompası

24- Hava Presostatı

(10)

3.3 TEKNİK TABLO

4 KURULUM İÇİN TALİMATLAR

4.1 KURULUM

4.1.1 PAKETLEME

Wallcon kazanlar, tamamen montajı yapılıp test edilerek , hasara karşı straforlarla korunacak şekilde karton kutu ile paketlenmiştir.

PAKET İÇERİĞİ :

 Dış hava sensörü

 Duvar askı grubu

(2 adet 12 mm dübel ve 2 adet 12 mm askı kancası)

 Kullanım kılavuzu / Garanti belgesi

 Kaskadsensörü

 Boyler sensörü ( Opsiyonel )

 Hava Emiş Filtresi ( Opsiyonel )

WALLCON X-treme 42

Isıl Özellikler

Nominal Isı Yükü Qn kW 7,2/39,4 8,4/48,0 11,20/63,00

Nominal Isı Gücü Pn (80/60°C) kW 7,0/38,3 8,1/46,3 11,00/61,00

Nominal Isı Gücü Pnc (50/30°C) kW 7,6/41,3 8,9/50,1 12,00/67,00

Isıtma Verimi ꞃu (80/60°C) % 97,04/97,82 96,86/97,58 97,99/98,80

Isıtma Verimi ꞃu (50/30°C) % 105,63/104,94 105,76/104,37 107,08/106,35

Kısmi Yük Verimi ꞃu (36/30°C) % 108,21 108,29 108,09

Modülasyon Oranı 19-100 18-100 18-100

Hidrolik Özellikler

Çalışma Su Basıncı bar 0,8/3,0 0,8/3,0 0,8/4,5

Su Debisi m³/h 0,28/1,70 0,31/2,12 0,43/2,89

Basma Yüksekliği mSS 6,00 5,50 3,50

Maksimum Çalışma Sıcaklığı ˚C 80,00 80,00 80,00

Limit Termostat Kapama Sıcaklığı ˚C 105,00 105,00 105,00

Kazan Su Hacmi lt 5,05 5,05 5,97

Hidrolik Kayıp (50/30) kPa 30,00 40,00 44,00

Gaz Ve Yanma Özellikleri

Gaz Tipi G20/G30 G20/G30 G20/G30

Gaz Besleme Basıncı (G20/G30) mbar 20/30 20/30 20/30

Atık Gaz Basıncı Pa 100,00 140,00 170,00

Atık Gaz Debisi g/sn 3,00/17,00 4,00/21,00 5,00/28,00

Baca Tipi B23/C13/C33/C43/C53/C63/C83 B23/C13/C33/C43/C53/C63/C83 B23/C13/C33/C43/C53/C63/C83

Maksimum Baca Mesafesi (C13/C33/C43/C53/C63/C83) m 15,00 15,00 15,00

CO2 Emisyonu % 8,90/9,10 9,00/9,30 9,03/9,25

CO Emisyonu ppm 2,00/44,00 2,00/40,00 12,00/81,00

O2 % 5,00/4,70 5,50/5,50 4,97/4,37

Nox Sınıfı 6,00 6,00 6,00

Nox Değeri mg/kWh 42,00 25,00 21,00

Baca Gazı Sıcaklığı (80/60˚C) (Min/Maks) ˚C 63,50/65,30 64,80/66,60 56,90/69,90

Baca Gazı Sıcaklığı (50/30˚C) (Min/Maks) ˚C 40,40/42,10 43,40/46,50 35,10/47,70

Gaz Tüketim Değeri m³/h 0,70/3,86 0,81/4,85 1,09/6,43

Entegre Klape Var Var Var

Tesisat Bağlantı Çapları Ve Boyutlar

Kazan Su Giriş/ Çıkış Çapı DN 25/25 25/25 25/25

Temiz Hava/ Atık Gaz Çapı (B23) mm 80/80 80/80 80/80

Temiz Hava/ Atık Gaz Çapı (C13/C33/C43/C53/C63/C83) mm 125/80 125/80 125/80

Gaz Besleme Çapı DN 20 20 20

Elektriksel Özellikler

Elektrik Güç Kaynağı V/Hz 230/50 230/50 230/50

Elektrik Tüketim Değerleri W 110,00 131,00 170,00

Genel Özellikler

Eşanjör Tipi Paslanmaz Çelik Paslanmaz Çelik Paslanmaz Çelik

Enerji Verimliği Sınıfı A A A

Ses Gücü Seviyesi (Lwa) dB(A) 53,50 55,50 63,00

Ses Basıncı Seviyesi (1m mesafeden) dB(A) 45,52 47,52 55,02

Kazan Boyutları (En/Boy/Yükseklik) mm 485x490x610 485x490x610 485x490x610

Kazan Ağırlığı (Net) kg 41,00 41,00 55,00

Ambalaj Özellikleri

Ambalaj Boyutları (En/Boy/Yükseklik) mm 540x1010x570 540x1010x570 540x1010x570

Kazan Ağırlığı (Brüt) kg 48,00 48,00 62,00

(11)

Kazanı paketinden çıkardığınız zaman kazanın ve paket içeriğinin kontrolünü yapın, hasar veya eksik var ise satıcı firma ile irtibat kurunuz.

Ambalaj malzemelerini ortama atmak ve bunları çocukların erişebileceği yerlere bırakmak tehlike yaratabilir.

Ambalaj malzemelerini ortama atmak insanlara, hayvanlara ve çevreye zarar verebilir. Üretici firma, böyle durumlardan doğabilecek zararlardan

sorumlu değildir. Bu tür atıklar yürürlükteki yönetmeliklere göre işlem görmelidir.

4.1.2 TAŞIMA

 Kazanı şekilde görüldüğü gibi, en az iki kişi beraber, alt ve üst kısımlardan tutarak taşıyın.

 Kontrol panelinden tutarak taşımayın veya kaldırmayın.

 Kazan kutudan çıkarıldıktan sonra gaz, su ve yoğuşma suyu bağlantılarının üzerine gelecek şekilde yere bırakılmamalıdır.

4.1.3 MONTAJ

Montaj yapılacak duvar, içi su dolu bir kazanı taşıyabilecek mukavemette olmalıdır. Duvarın taşıma kapasitesi yeterli değil ise harici bir asma düzeneği temin edilmelidir. Örneğin;

ayaklı bir düzenek kullanılabilir.

Bakım, onarım / servis işlemlerinin yapılabilmesi için aşağıda gösterilen minimum mesafelere dikkat edilmelidir.

RESET

350 mm

600 mm 250 mm

350 mm

350 mm 250 mm

(12)

Duvara Montaj :

 Kazanın arkasında bulunan askı boşluklarının ölçüsü aşağıda gösterilmiştir.

 İşaretlediğiniz delik yerlerini 12 lik matkap ucu ile delin.

 12 likdübelleri yerine çakın ve askı kancalarını vidalayın.

 Askı yuvalarından kazanı duvara asın.

4.1.4 SU KALİTESİ VE İŞLEMLER

Su kalitesi ile ilgili aşağıda bahsedilen hususlara dikkat etmek kazanın ömrü boyunca doğabilecek problemlerin büyük ölçüde azalmasını ve kazanın çalışma veriminin devamlılığını sağlar.

 Kurulum öncesi tüm boru tesisatı ve tesisat üzerindeki tüm elemanlar temizlenmelidir.

 Eski tesisatlara yapılacak kurulumlarda, demiroksit, çamur, tortu ve benzeri birikimler temizlenmelidir.

 Sistemdeki su sertlik, pH, demir miktarı ve iletkenlik açısından analiz edilmeli, analiz sonucuna göre aşağıdaki tabloda belirtilen şartlar sağlanmalıdır.

Isıtma tesisatının tamamı veya bir bölümü YERDEN ISITMA sistemi ile çalışacaksa, mutlaka PLAKALI ISI EŞANJÖRÜ kullanılmalı, sistem primer ve sekonder olarak birbirinden ayrılmalıdır.

Su şartlarının tabloda belirtilmiş olan değerlere uygun olmaması halinde doğabilecek arızalar garanti kapsamı dışında değerlendirilecektir.

Toplam sertlik °d pH Değeri Demir Miktarı

(seyreltme yapılmamış) İletkenlik PASLANMAZ EŞANJÖRLÜ

MODELLER 1,00 7,5-9,5 <10ppm ^{≤2000µS/cm}

ALUMİNYUM EŞANJÖRLÜ

MODELLER 1,00 6,5-8,5 <10ppm ≤2000µS/cm

Gassero Su Değerleri Tablosu

(13)

4.2 HİDROLİK BAĞLANTILAR

Yürürlükteki mevzuatlara göre; kazanın veya kaskad sisteminin toplam ısıtma kapasitesi, binanın ısı ihtiyacını karşılayacak şekilde hesaplanmalıdır. Doğru ve düzenli bir çalışma için tesisatta bulunması gereken bütün bileşenler tedarik edilmeli, görevini yerine getirecek şekilde sisteme monte edilmelidir.

Yürürlükteki mevzuatlarda açıklanan Isıtma Sisteminde

Bulunması Gereken Koruyucu Ve Emniyet Cihazları mutlaka kullanılmalıdır.

DİNAMİK VE KİMYASAL YIKAMA / FLUSHING:

Yeni kurulan sistemlerde tesisat içerisindeki olası maddelerin (metal talaşı, bir takım yağlar, inşaat atıklarına ait çökeltiler vb. ) Flushing işlemine tabi tutulması gereklidir.

Aynı şekilde, eski tesisatlarda yapılan sistem dönüşümleri sonrası kazana su verilmeden önce aynı Flushing işleminin mutlaka uygulanması gereklidir.

Flushing / yıkama işleminin hangi usullerle yapılacağı ve hangi prosedürün takip edileceği GASSERO DİNAMİK VE KİMYASAL YIKAMA / FLUSHING isimli kılavuzda ayrıntılı şekilde anlatılmıştır.

Tesisatın temizlenmesi veya su şartlarının istenilen

seviyelerde tutulması için, nötr bazlı, asidik olmayan, alkalik olmayan tescilli ürünler kullanılabilir. Temizleyici, koruyucu veya inhibitör türü (durdurucu, önleyici) ürünler için

GASSERO’dan bilgi alabilir veya konusunda uzman

SENTİNEL veya FERNOX firmaları ile iletişim kurabilirsiniz.

4.2.1 GENLEŞME TANKI

WALLCON X-treme kazanların bünyesinde genleşme tankı yoktur. Genleşme tankının kapasitesi ısıtma sisteminin kapasitesine ve statik basınca uygun olarak seçilmelidir.

Genleşme tankının merkezi ısıtma sistemi dönüşüne konulması tavsiye edilir.

Gerektiğinde kazanı tesisattan ayırmak için tesisat gidiş ve dönüş bağlantısı üzerine birer adet küresel vana konulmalıdır.

(14)

4.2.2 EMNİYET VENTİLİ

WALLCON X-treme kazanlar emniyet ventili ile donatılmıştır.

Bu emniyet ventilinin hortumu mutlaka bir gidere

bağlanmalıdır. Isıtma tesisatında aşırı basınç oluştuğunda kazanın içine veya zemine akacak suların yarattığı

zararlardan üretici firma sorumlu tutulamaz.

Emniyet ventilinden gelen su çok sıcak olabilir.

Haşlanma tehlikesine karşı dikkatli olunmalıdır.

4.2.3 YOĞUŞMA SUYU TAHLİYESİ

Yanma sırasında kazanda oluşan yoğuşma suyu bir sifon ve drenaj hortumu vasıtası ile atık su bağlantısına iletilir.

Yoğuşma suyu asidik ve koroziftir.( Yaklaşık 2 ph ) Dolayısıyla bağlantıların tamamı PP plastik boru ile yapılmalıdır.

 Yoğuşma suyu mümkün olan en kısa yoldan atık su giderine verilmelidir. Sağlık ve çevresel nedenlerle, insanların, hayvanların ve bitkilerin bulunduğu ortamlara, zeminlere verilmemelidir.

 Yoğuşma suyu yağmur tahliye sistemlerine bağlanmamalıdır.

 Yoğuşma suyunun korozif etkisi nedeniyle metal malzemeden imal edilmiş borular kullanılamaz.

 Yoğuşma suyu tahliye hattı en az %3 eğime sahip olmalıdır.

 Toplamda 200 kW ve üzeri güce sahip sistemlerde meydana gelen yoğuşma suları için nötralizasyon tankı kullanılmalıdır.

 Yoğuşma sularının tahliyesinde ilgili yerel yönetmeliklere uyulması zorunludur.

Sifon Sensörü

4.2.4 DENGE KABI

Birden fazla pompanın ve/veya ısıtma devresinin kullanıldığı sistemlerde basınç farklılıklarını dengelemek, kazan giriş ve çıkış su sıcaklıkları arasındaki aşırı farkı ortadan kaldırmak ve kazanda oluşacak ısıl gerilmeleri önlemek için kullanılırlar.

 Boyutları, giriş ve çıkış mesafeleri doğru seçilmelidir.

 Üzerlerine koyulacak bir sensör yardımıyla sistemin genel sıcaklığı denge kabı üzerinden tespit edilir.

 Denge kabı üzerinde mutlaka otomatik hava alma purjörü olmalıdır.

Sistemdeki suyun çok kirli, kireçli veya korozif olduğu durumlarda DENGE KABI yerine PLAKALI EŞANJÖR kullanılmalıdır

Emniyet ventili sistemdeki suyun boşaltılması amacıyla kullanılmamalıdır.

(15)

4.2.5 PLAKALI ISI EŞANJÖRÜ

Plakalı ısı eşanjörleri, kazan ile tesisatın geri kalanını (primer ve sekonder şeklinde) birbirinden ayıran hidrolik bir

ekipmandır. Plakalı ısı eşanjöründe denge kabından farklı olarak, kazanın içinden geçen su ile, tesisatın tamamında dolaşan su hiçbir zaman birbirine karışmaz. Buradaki transfer sadece ısı anlamındadır. Bir çok amaçla tercih edilebilirler;

 Sistemdeki suyun çok kirli, kireçli veya korozif olduğu durumlarda,

 Sistemin çalışma basıncının, kazanın çalışma basıncını aşması durumunda,

 Sistemin bir bölümünün veya tamamının daha düşük sıcaklık değerleri ile çalışması istendiğinde. (Örneğin:

Yerden ısıtma sistemleri)

Aşağıdaki durumlarda mutlaka PLAKALI ISI

EŞANJÖRÜ kullanılmalı, sistem primer ve sekonder olarak birbirinden ayrılmalıdır.

 Tamamı veya bir bölümü YERDEN ISITMA ile çalışan sistemlerde,

 Daha önce kullanılmış, eski sistemlerde

 Tesisat suyu kirli, korozif, bakteriyel, kireçli olan sistemlerde.

Plakalı eşanjörün periyodik olarak kontrol edilmesi, bakımının yapılması sistemin verimliliği açısından son derece önemlidir.

4.2.6 OTOMATİK HAVA PURJÖRÜ

WALLCON X-treme kazanlarda, eşanjör içerisinde biriken havanın tahliyesi için otomatik hava alma purjörü

bulunmaktadır. Ancak tesisatın uygun yerlerinde bir veya birden fazla otomatik hava purjörü kullanılarak havanın tahliye edilmesi sağlanmalıdır. Bu hava purjörleri periyodik olarak kontrol edilmeli, gerektiğinde temizlenmeli veya

değiştirilmelidir.

4.2.7 PİSLİK TUTUCU FİLTRE / SEPERATÖR

Kazana girecek suyu pislik veya parçacıklardan arındırmak için kazan dönüş suyu bağlantısı üzerine daima bir su ﬁltresi ve/veya bir pislik tutucu seperatör yerleştirilmelidir.

Sistem suyundaki pislik, parçacık ve benzeri birikimler temizlenmediğinde;

• Sistemin verimliliği düşer,

• Aşırı ısınma nedeniyle tesisat ekipmanları (pompalar, vanalar, plakalı ısı eşanjörü vb.) zarar görebilir

• Kazan ve içindeki ısı eşanjörü tıkanması sebebiyle zarar görebilir. Bu tür durumlarda oluşabilecek hasarlardan üretici firma sorumlu tutulamaz.

Sistemdeki pislik tutucu filtreler ve seperatörler sık sık kontrol edilmeli ve temizlenmelidir.

(16)

WALLCON X-treme kazanlar kirli bir hava ortamında çalışacak ise hava emiş filtresi ile beraber kullanılmalıdır.

Opsiyonel olarak temin edilen bu filtre düzenli olarak kontrol edilmelidir.

Hava filtresi kirlendiğinde;

• Emisyon değerleri bozulur ve sağlıklı yanma verimi elde edilemez.

• Isı eşanjöründe kurum birikimi oluşur.

• Sesli ateşleme, sesli yanma gibi durumlar oluşur.

• Atık gaz yollarında aşırı ısınma, sızdırma ve deformasyon görülür.

Hava emiş filtresinin tamamı veya bir bölümü kapatılmamalıdır.

Kirli yanma havasından kaynaklanabilecek hasarlardan üretici firma sorumlu tutulamaz.

4.2.8 HAVA EMİŞ FİLTRESİ ( Filtreli Modellerde )

4.2.9 POMPA

Wallcon X-treme kazanların içinde ERP yönetmeliğine uygun modülasyonlu pompa bulunmaktadır.

2,5 3,0 3,5

2,0 1,5 1,0 0,5

0 0

20 40 60 80

H/m Wilo-Yonos PARA RS KU

15/7.5 , 20/7.5 , 25/7.5 1-230 V - Rp ½, Rp / , Rp 1

p/k Pa

max. Δp-v.

34

0 2 4 6 8

Baca sisteminin tamamı ve ona bağlı yoğuşma drenaj sistemleri yılda bir kez kontrol edilmeli, gerekliyse temizlenmelidir.

4.3 BACA BAĞLANTILARI

Baca bağlantıları yürürlükteki yönetmelikler ve ilgili standartlara uygun olarak yapılmalıdır. Bacada kullanılan malzemeler, sıcaklığa, yoğuşma suyunun aşındırıcı etkisine, mekanik gerilimlere karşı dayanıklı ve sızdırmaz olmalıdır.

Daha önce katı/sıvı yakıtlı kazanlar ile kullanılmış bacalar ve şönt bacaları kesinlikle kullanmayın.

(17)

4.3.1 BACA TİPLERİ

B23 = Yanma havasını kazanın bulunduğu ortamdan alıp, atık gazı dış ortama atan baca sistemidir.

C13 = Yanma havasını ve atık gazı iç içe geçmiş yatay borular ile dış ortamdan, alıp dış ortama atan baca sistemidir.

C33 = Yanma havasını ve atık gazı iç içe geçmiş dikey borular ile dış ortamdan alıp, dış ortama atan baca sistemidir C43 = Yanma havasını ayrı bir boru ile dış ortamdan alıp, atık gazı ayrı bir boru ile dış ortama atan baca sistemidir.

C53 = Yanma havasını yatay boru ile dış ortamdan alıp, atık gazı yatay olarak dış ortama atan baca sistemidir.

C63 = Üretici firma tarafından verilmeyen ve kendi sertiﬁkaları ile tedarik edilmeyen hava emiş ve baca tahliye kanalları ve/veya çıkış ağızlarından oluşan baca sistemidir.

C83 = Yanma havasını yatay boru ile dış ortamdan alıp , atık gazı müstakil (negatif basınçlı) bacadan atan baca sistemidir.

(18)

4.3.2 BACA BAĞLANTI UZUNLUKLARI

4.4 ELEKTRİK BAĞLANTILARI

 Kazanın çalışması için «230 VAC 50Hz’lik, topraklı elektrik beslemesi gereklidir.

(Tolerans limitleri -15% ve +10% olmalıdır.

 Kazan üzerinde çalışma yaparken elektrik beslemesi sigorta üzerinden kesilmelidir.

 Elektrikle ilgili çalışmalar, konusunda yetkin teknik personel tarafından, yönetmeliklere ve standartlara uygun olarak yapılmalıdır.

 Kablolar, sıcak yüzeylere (gidiş boruları gibi) yakın geçirilmemelidir.

 L (faz),N(Nötr) ve topraklama bağlantılarının doğru yapıldığına dikkat edilmelidir.

 Bütün kabloların ucuna yüksük takılmalıdır.

Kazanın topraklamasında ihmal veya hatalı işlem nedeniyle oluşabilecek zararlardan üretici firma sorumlu tutulamaz.

Wallcon X-Treme 42 C13 C33 C43,C53

C63,C83

Hava giriş çapı 125 mm 125 mm 80 mm

Baca kanalı çapı 80 mm 80 mm 80 mm

Maksimum uzunluk 15 m 15 m 15 m

Maksimum yükte (Δ^p) ^{100 Pa} ^{100 Pa} ^{100 Pa}

C63,C83

Maksimum yükte (Δp) 140 Pa 140 Pa 140 Pa

C63,C83

Maksimum yükte (Δ^p) ^{300 Pa} ^{300 Pa} ^{300 Pa}

4.3.3 FAN KLAPESİ

Baca uygulamalarında kullanılacak 90˚ lik dirseklerin maksimum baca boyuna etkisi 1 m dir.

WALLCON X-treme kazanlarda dahili fan klapesi vardır. Fan klapesi, atık gazın tek yönde (sadece bacaya doğru) hareket etmesini sağlar. Ortak bir baca ile birleştirilmiş kaskad sistemlerde, fan klapesi atık gazın o anda çalışmayan kazanın hava emiş ağzından çıkmasını, dolayısıyla ortama atık gaz yayılmasını önler.

(19)

4.4.1 KABLOLAMA DİAGRAMI

KULLANILACAK

KABLO (mm²) BAĞLANTI YERİ RESİM AÇIKLAMA

KIRMIZI

KIRMIZI / SİYAH

SİYAH

SİYAH / BEYAZ

SARI

SARI / SİYAH

KAHVERENGİ

KAHVERENGİ / SİYAH

MAVİ

MAV / SİYAH

MOR

GRİ

2 X 1 2 X 1 KAZAN TARAFI KABLO VE KLEMENS

OCI345.06 KASKAD Modülü

QAC34 Dış Hava Sensörü:

Kaskad sistemlerde kazanlar arası haberleşmeyi sağlar. 16 adet kazan arasında iletişim sağlanabilir.

Uzaktan kontrol sistemlerine bağlanmak için kullanılır

Oda konfor ayarı ve çalışma modu ayarı yapılabilir. 50 m uzunlukta bağlantı yapılabilir.

Kazanı veya kaskad sistemi dış hava sıcaklığına göre çalıştırır. Maksimum 50 m uzunlukta bağlantı yapılabilir. -50°C ile 70°C aralığında çalışır. (+1/-1 Kelvin toleransa sahiptir)

Boyler sıcaklığını ölçer. 0°C ile 95°C aralığında çalışır. (+0.5/-0.5 Kelvin toleransa sahiptir. )

Gidiş kollektörü, denge kabı veya Plakalı Isı Eşanjörü üzerine bağlanır. Gidiş suyu sıcaklığını ölçer. 0°C ile 95°C aralığında çalışır. (+0.5/-0.5 Kelvin toleransa sahiptir. )

QAA55 Oda Termostatı:

2 X 1

2 X 1 2 X 1

2 X 1

QAZ36 Daldırma Tipi Kaskad Sıcaklık Sensörü

QAZ36 Daldırma Tipi Boyler Sıcaklık Sensörü

0 - 10 V INPUT KULLANILACAK

KABLO (mm²) BAĞLANTI YERİ AÇIKLAMA

KAHVERENGİ KAHVERENGİ= FAZ ( 6 Amperlik W-Otomat sigorta ile korunmalıdır)

SARI / YEŞİL SARI / YEŞİL = TOPRAK

MAVİ MAVİ = NÖTR

KAHVERENGİ

SARI / YEŞİL

MAVİ

KAHVERENGİ

SARI / YEŞİL

MAVİ

KAZAN TARAFI KABLO VE KLEMENS

3 X 1,5 GÜÇ KABLOSU

BOYLER pompalarının kontrol edilmesi için kullanılılr. Master kazandan elektrik panosunda kadar 2 X 1,5 kablo çekilir ve BOYLER pompası kontaktörlerinin A1 klemensine bağlanır. Pano tarafı bağlantısını Elektrik Ekibi yapar, Kazan tarafı bağlantısını Yetkili Servis yapar.

3 X 1,5

Q2 TESİSAT POMPASI KABLOSU

SİSTEM (SEKONDER) pompaların kontrol edilmesi için kullanılılr. Master kazandan elektrik panosunda kadar 2 X 1,5 kablo çekilir ve SİSTEM (SEKONDER) pompa kontaktörlerinin A1 klemensine bağlanır. Pano tarafı bağlantısını Elektrik Ekibi yapar, Kazan tarafı bağlantısını Yetkili Servis yapar.

3 X 1,5

Q3 BOYLER POMPASI KABLOSU

(20)

(230V - 50 Hz) OCI 351 Modbus Modülü

(21)

Dış hava sensörü doğru yerleştirildiğinde , kazan dış hava şartlarına göre çalışarak, tasarruf sağlar.

Dış Hava Sensörü;

- Binanın KUZEY veya KUZEY-BATI yönündeki duvarlarından birinin dış yüzeyine,

- Toplam duvar yüksekliğinin yaklaşık yarısı kadar bir yüksekliğe, ( yerden minimum 2,5m yükseklikte olmalıdır )

- Doğrudan güneş ışığına maruz kalmayacak şekilde - Sensör, duvarın düz kısmına,

- Kapı, pencere, baca ve menfezlerden uzak bir yere monte edilmelidir.

 Sensör bağlantı terminaline ve duvara sabitleme deliklerine erişmek için sensör muhafaza kapağını saat yönünün tersine çevirerek açın.

 Muhafaza kutusunu şablon olarak kullanarak sabitleme noktalarını duvara işaretleyin ve duvarı delin.

 Verilen iki dübeli kullanarak kutuyu duvara sabitleyin.

 Kazandan gelen iki uçlu kabloyu (kutuplarını belirlemeye gerek duymaksızın) terminal bloğuna bağlayın.

 Kablo bağlantısının su sızdırmazlığını sağlamak için muhafaza kutusundaki somunu sıkın.

 Kontrol paneli ile dış hava sıcaklık sensörü arasındaki maksimum uzunluk 50 metredir.

 Dış hava sensörü için çekilecek kablo üzerinde

mümkün olduğunca ek yapılmamalı ve tek parça kablo kullanılmalıdır.

Dış hava sensörü montajı ve kablo bağlantıları yapıldıktan sonra kazan parametrelerinden Isıtma Eğrisi seçimi yapılmalıdır.

Isıtma eğrisi seçilmesi, kullanıcının bireysel ihtiyaçlarına göre yetkili servis tarafından yapılır. Yanda gösterilen diagramabakarak yapılan bu seçim sonrasında kazan, gidiş suyu sıcaklığını, dış ortam sıcaklığına bakarak otomatik olarak belirleyecektir.

Örneğin :

Isıtma eğrisi 1,5 seçilmiş ise,

Dış ortam sıcaklığı 10° C olduğunda, Gidiş suyu sıcaklığı 38° C olacaktır.

H H2/ 1

N-W N

min2,5 m

4.4.2 DIŞ HAVA SENSÖRÜ

(22)

5 ÖRNEK TESİSAT ŞEMALARI

(23)

(24)

(25)

(26)

6 İŞLETME

6.1 GENEL

WALLCON X-treme model kazanlar;

 3 farklı ısıtma bölgesini kontrol edebilir. Daha fazla bölge kontrol edilmesi istendiğinde, sistem ilave aksesuarlarla genişletilebilir.

 Isıtma bölgeleri için gerekli sıcaklıkları dış hava sensörü yardımıyla hesaplar.

 Oda termostatı kullanılması halinde ek optimizasyon fonksiyonu ile optimum enerji tasarrufu sağlar.

 Arıza geçmişini saklar ve görüntüler.

 Birden fazla kazan ile birlikte çalışabilmek ( kaskad) için entegre modüle (OCI345) sahiptir.

 Donmaya karşı koruma ve Lejyonella fonksiyonuna sahiptir.

 İnternet üzerinden kontrol edilebildiği gibi, bina otomasyon sistemlerine de entegre edilebilir.

Tüm montaj, kurulum, servis çalışması vb. yetkili personel tarafından yapılmalıdır.

Yanlış yapılan müdahaleler can ve mal kaybı, yakıt sarfiyatının artması, güvenli ve konforlu çalışmanın bozulması gibi sonuçlara neden olabilir.

Yanlış ayarlamalar ve müdahalelerden

kaynaklanabilecek sorunlar için üretici sorumlu tutulamaz.

Ekran sembolleri

Isıtma için Konfor sıcaklığı ayarı Isıtma için Azaltılmış sıcaklık ayarı Isıtma için donma koruması ayarı İşlem yapılıyor – Lütfen bekleyin.

Pili değiştirin Brülör devrede Bilgimenüsü etkin

Programlama menüsü etkin ECO işlevi etkin

Tatil işlevi aktif

Isıtma devresi referansı Bakım / Özel mod Hata mesajı

6.2 EKRAN VE DÜĞMELER

Xxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxx

A B C D E

H

G F I

J

(27)

EKRAN

(G)

Kendiliğinden aydınlatmalı ekran herhangi müdahalede bulunulmadığında ışığını söndürür. Herhangi bir

düğmeye basıldığında tekrar aydınlanır. Ekran aşağıdaki bilgileri / ayarları gösterir.

-Sıcaklıklar -Parametreler -Çalışma modları -Hatalar / uyarılar

ISITMA MODU DÜĞMESİ

(H)

4 farklı ısıtma modu arasında geçiş yapmak için kullanılır.

KULLANIM SUYU MODU DÜĞMESİ

(I)

Sistemde kullanım suyu devresi varsa açmak veya kapamak için kullanılır.

NAVİGASYON VE AYARLAMA DÜĞMESİ

(B)

Tek başına müdahale edildiğinde oda konfor sıcaklığını değiştirir. Bunun haricinde, seçilen değerleri arttırmak veya azaltmak, menüler ve alt menülerde dolaşmak ve ayarları değiştirmek için kullanılır.

ONAY DÜĞMESİ

(C)

Seçilen değerin veya çalışma modunun onaylanması için kullanılır. Parametrelerde ve menülerde bir alt seviyeye bu düğme ile geçilir.

ISITMA MODU SEÇİMİ :

Farklı ısıtma modları arasında seçim yapmak için ilgili düğmeye basın.

ÇIKIŞ DÜĞMESİ – ESC

(A)

Yapılan ayardan çıkmak veya bir üst seviyeye dönmek için kullanılır.

MANUEL KONTROL DÜĞMESİ (

D)

Kazanı manuel modda çalıştırmak için kullanılır. Manuel modseçildiğinde tüm pompalar çalışır fakat karıştırma vanaları kontrol edilmez. Brülör ayar sıcaklığı önceden ayarlanan değerde sabit kalır. Bu düğmeye 3 saniyeden fazla basılı tutulursa HAVA ALMA FONKSİYONU devreye girer. Brülör bekleme moduna alınır. Pompalara belli aralıklarla enerji gönderilir. Karıştırma vanaları orta konuma getirilir. Hava alma fonksiyonu çevrim

tamamlandığında otomatik olarak devre dışı kalır.

BACA FONKSİYONU

(E)

Baca gazı ( Emisyon değerleri ) ölçümü için gerekli çalışma modunu başlatır. Bu düğmeye basıldığında kazan maksimum ayar değerini bulana kadar sıcaklık üretir. Maksimum ayar değerine ulaşıldığında fonksiyon sona erer.

BİLGİ DÜĞMESİ

(F)

Kazan ile ilgili bilgileri görüntülemek için kullanılır.

Sıcaklıklar, çalışma modu (Isıtma / Sıcak su), hata kodu.

RESET DÜĞMESİ

(J)

Herhangi bir arıza kodu ile birlikte bloke olmuş kazanın sıfırlanması için kullanılır.

Otomatik: Kazan ayarlanmış olan zaman programında çalışır.

KonforSıcaklığı : Kazan ayarlanmış olan konfor sıcaklığında 7/24 çalışır.

Azaltılmış Sıcaklık : Kazan ayarlanmış olan azaltılmış sıcaklık modunda 7/24 çalışır.

Bekleme (Stand-By) Modu : Bekleme modunda, ısıtma tesisatı devre dışıdır.

Fakat elektrik beslemesi kesilmediği takdirde; donmaya karşı donma koruma aktiftir.

KULLANIM SUYU (DHW) MODU SEÇİMİ :

İlgili düğme kullanıldığında kazan sıcak su üreten üniteler ile ( Boyler, plakalı eşanjör vb.) senkronize çalışmak üzere devreye girer. Bu fonksiyon kapatılabilir veya açılabilir.

Düğmeye bir kere basıldığında DHW ısıtılır. Tekrar basıldığında DHW ısıtması devre dışı bırakılır. Düğmeye 3 saniye basılı tutulduğunda daha çabuk sıcak su üretimi amacıyla Hızlı Su Isıtma modu aktifleşir.

(28)

6.3 ÇALIŞMA MODU SEÇİMİ

ODA SICAKLIĞININ AYARLANMASI:

Isıtma devresi-1 tarafından ısıtılan odanın sıcaklığı (konfor değeri) Navigasyon Düğmesinden ayarlanır. Kazan devreye girecek ve oda sıcaklığını ayarlanan derecede sabit tutacaktır.

Ayarlamak için;

- Navigasyon Düğmesini herhangi bir yöne doğru çevirin.

- İstediğiniz oda sıcaklığını ayarladıktan sonra OK tuşuna basın. (Fabrikasyon ayarı 20 ˚ C dir)

DİĞER ISITMA DEVRELERİNİN AYARLANMASI

Eğer sistemde birden fazla ısıtma devresi varsa, konfor ayar değeri her devre için ayrı ayrı belirlenebilir.

Ayarlamak için;

- Önce OK tuşuna basın

- Navigasyon Düğmesini çevirerek «Isıtma devresi-2» satırına gelin ve OK tuşuna basın

- İstediğiniz oda sıcaklığını seçerek OK tuşuna basın.

- ESC tuşu ile bir üst menüye dönüp diğer ısıtma devreleri için de ayar yapabilirsiniz.

AZALTILMIŞ SICAKLIK: Oda sıcaklığı için belirlenen bir alt limittir. Oda sıcaklığı burada belirlenen sıcaklığın altına

düştüğünde kazan devreye girer ve oda sıcaklığını bu derecede sabit tutar. (Fabrikasyon ayarı 10 ˚ C dir)

Ayarlamak için;

- Önce OK tuşuna basın

- Navigasyon Düğmesini çevirerek «Isıtma devresi-1» satırına gelin ve OK tuşuna basın

- Navigasyon düğmesini çevirerek «Isıtma devresi-1 Azaltılmış ayar değeri» satırına gelin ve OK tuşuna basın

- İstediğiniz Azaltılmış ayar değerini seçerek OK tuşuna basın.

- ESC tuşu ile bir üst menüye dönüp diğer ısıtma devreleri için de ayar yapabilirsiniz.

Auto

22.0

^°

C

Konfor ayar değeri Değer kabul edildi

Auto

20.0

^°

C

Konfor ayar değeri

Auto

22.0

^°

C

Isıtma devresi-2 Konfor ayar değeri

Auto

Isıtma devresi-1 Isıtma devresi-2 Isıtma devresi-3

1010

Auto

11.0

^°

C

Isıtma devresi-1 Azaltılmış ayar değeri

Auto

Isıtma devresi-1 Isıtma devresi-2 Isıtma devresi-3

712

(29)

6.4 PROGRAMLAMA

Sistemde ayrıca bir kontrol paneli ( kaskad kontrol ünitesi vb.) yoksa, tüm kişiselleştirilmiş ayarlar, parametreler, arıza resetlenmeleri kontrol paneli üzerinden yapılır. Bu ayarlamaların yapılabilmesi için sayfalar ve alt satırlar şeklinde pratik gruplar oluşturulmuştur.

Örneğin;

Tarih ve zaman ayarlaması şu şekilde yapılır.

OK düğmesine basın. Aşağı açılan menüde «Gün ve tarih ayarı» satırını Seçip OK düğmesine basın

Çıkan ekranda işlem yapmak İçin OK düğmesine basın saat ve dakika ayarını yapın. Her seferinde OK düğmesine basarak ilerleyin.

Ayar düğmesini saat yönünde 1 tık çevirin. Çıkan ekranda önce ay, sonra gün ayarı yapın. Her seferinde OK düğmesine basarak ilerleyin

Son olarak, yılı ayarlayıp OK düğmesine basın.

Ana ekrana dönmek için ESC düğmesi ile menüde geriye doğru hareket edebilirsiniz.

DONMA KORUMA:

Kazan içerisindeki suyun sıcaklığı 4˚C in altına düştüğünde devreye girer ve Primer Sirkülasyon pompasını çalıştırır.

Donma koruma modunun aktif olması için kazanın elektrik şalterinin açık ve sistem suyunun dolu olması gereklidir.

Donma Koruma fonksiyonu sadece kazan için geçerlidir, tesisatı koruyamaz.

Donma nedeniyle oluşacak arızalar garanti kapsamında değildir.

Donma nedeniyle kazanda veya sistemin diğer ünitelerinde oluşacak arızalardan üretici sorumlu tutulamaz.

Gün ve tarih ayarı Operatör bölümü

20.0 ^° C

Gün ve tarih ayarı Saat / dakika

00.00

Gün ve tarih ayarı Gün / ay

01.01

Gün ve tarih ayarı Yıl

2019

(30)

6.5 ANA FONKSİYONLAR

DÜĞME AKSİYON İŞLEM

Döner düğmeyi sağa veya sola hareket ettirin İstediğiniz ayarı seçin

OK düğmesine basar veya 5 sn beklerseniz ESC tuşuna basarsanız

Düğmeye her basıldığında Bilgi Ekranı Görüntülenir

*Kazan Durumu *Dış hava sıcaklığı

*DHW durumu *Dış hava sıcaklığı minimum

*1 nci bölge durumu *Dış hava sıcaklığı maximum

*2 nci bölge durumu *DHW sıcaklığı

*Zaman / Tarih *Boyler sıcaklığı

*Hata Göstergesi *Akış sıcaklığı

*Bakım göstergesi

*Oda sıcaklığı

*Oda sıcaklığı minimum

*Oda sıcaklığı maximum

Son bilgi satırı görüntülendikten sonra İnfo ekranı kapanır Manuel ayar noktasına göre çalışma Düğmeye 1 kez basıldığında

Kazan sıcaklığınının fabrikasyon ayarının değiştirilmesi Düğmeye basın Düğmeye basın

Döner düğmeyi döndürün - / + Düğmeye basın

Düğmeye basın Düğmeye basın

Düğmeye 3 sn basılı tutulduğunda Düğmeye tekrar 3 sn basılı tutulduğunda

Baca süpürme modunu etkinleştirme Düğmeye 3 sn basılı tutulduğunda Baca süpürme Fonksiyonu aktifleşir Düğmeye tekrar 3 sn basılı tutulduğunda Baca süpürme Fonksiyonu sonlanır Ekonomi ayar sıcaklığının geçici olarak azaltılması Düğmeye 1 kez basıldığında Azaltılmış ayar noktasına göre ısıtma

Düğmeye tekrar basıldığında Konfor ayar noktasına göre ısıtma

Reset düğmesi Düğmeye 3 sn basılı tutulduğunda Kazan manuel olarak engellendi, serbest bırakılmadı

Düğmeye tekrar 3 sn basılı tutulduğunda Kazan açıldı, Alarm sembolü kayboldu Kazan durumu

Manuel mod kapalı (anahtar simgesi kaybolur) 312: Hava Tahliye Fonksiyonu aktifleşir Hava Tahliye Fonksiyonu sonlanır

RESET

Manuel mod açık (anahtar simgesi görünür) Sabit ayar noktası ile ısıtma (fabrika ayarı = 60 ° C) 301: Manuel mod

Ayarlanan değer yanıp söner Değeri ayarlayın

Kontrol Cihazı Durma Fonksiyonu 3 sn sonra ana ekrana dönülür.

Açık: Zaman programına göre DHW modu Kapalı: DHW işlemi yok

Otomatik Mod

Yapılmış olan zaman programı devrede.

Sürekli Konfor Modu

Konfor ayar noktası ile zaman programlaması olmadan ısıtma GÖRÜNTÜ / İŞLEV

Mevcut ayar değeri yanıp sönecektir

0,5˚C lik aralıklar ile 10˚C - 30˚C arasında değer seçilebilir

Hava Tahliye Bilgi Ekranı

Düğmeye Basın DHW (Sıcak Su ) işlemini açma / kapatma

Düğmeye 3 sn basılı tutulduğunda Kontrol Cihazı Durma Fonksiyonu

Sıcak Su Modu Açılır veya Kapanır

(DHW sembolünün altındaki göstergeye bakınız)

Düğmeye 1 kez basıldığında

Düğmeye tekrar basıldığında

Düğmeye tekrar basıldığında Isıtma Modunu Değiştirme

Sürekli Ekonomi Modu

Ekonomi ayar noktası ile zaman programlaması olmadan ısıtma Koruma Modu

ısıtma kapalı, Donma Koruma Fonksiyonu açık.

Fabrika Ayarı

Bölge 1 veya bölge 2 için

Konfor Ayar Değeri (Oda Sıcaklığı ) Ayarlama

Konfor ayarı kabul edilir.

Konfor ayarı iptal edilir.

3 sn sonra ana ekrana dönülür.

(31)

6.6 BMS KAZAN 0-10V YÖNETİMİ

Kazan, 0-10V iletişim kablosu kullanılarak BMS (Building Management System– Bina Yönetim Sistemi) ile yönetilebilir.

Bu tür sistemlerin kurulumunda izlenecek yönergeler aşağıda verilmiştir.

1. Kablobağlantısı yapıldıktan sonra konfigürasyon menüsünden 5960 nolu ParametreTüketici Talebi VK1 10V olarak

ayarlanmalıdır.

2. Konfigürasyon menüsünden 5963 - 5964 - 5965 - 5966 nolu parametrelerden uygunsıcaklık ayarları yapılmalıdır.

3. Konfigürasyon menüsünden 5710 ve 5715 nolu parametreler KAPALIolarak ayarlanmalıdır.

4. Boyler (DHW) sensörü varsa iptal edilmelidir.

(32)

7.1 SON KULLANICI PARAMETRELERİ

MENÜ SATIR NO AKSİYON BİRİM MİNİMUM DEĞER MAKSİMUM DEĞER FABRİKASYON AYAR

1 Saat / Dakika sa / dk 00:00 23:59 --:--

2 Gün / Ay g / a 01.01 31.12 --:--

3 Yıl xxxx 2004 2099 --:--

29 Birimler - ˚C, bar

500 Ön Seçim - P.tesi-Cuma

501 P.tesi-Pazar: 1.Açma Saati sa / dk 00:00 24:00 06:00

502 P.tesi-Pazar: 1.Kapatma Saati sa / dk 00:01 24:01 22:00

503 P.tesi-Pazar: 2.Açma Saati sa / dk 00:02 24:02 --:--

504 P.tesi-Pazar: 2.Kapatma Saati sa / dk 00:03 24:03 --:--

516 Varsayılan Değerler - Hayır

641 Ön Seçim - Period 1

642 Başlat sa / dk 01.01 31.12 --:--

643 Sonlandır sa / dk 01.01 31.12 --:--

648 Çalışma seviyesi - Donma koruması

652 Başlat sa / dk 01.01 31.12 --:--

653 Sonlandır sa / dk 01.01 31.12 --:--

662 Başlat sa / dk 01.01 31.12 --:--

663 Sonlandır sa / dk 01.01 31.12 --:--

710 Konfor ayar değeri ˚C Bakınız : 712 35.0 20.0

712 Azaltılmış ayar değeri ˚C 4 Bakınız : 710 16.0

714 Donma koruması ayar değeri ˚C 4 Bakınız : 712 10.0

720 Isıtma eğrisi eğimi - 0.10 4.00 1.50

730 Yaz/kış ısıtma sınırı ˚C --- / 8 30 18

1010 Konfor ayar değeri ˚C Bakınız : 1012 35.0 20.0

1012 Azaltılmış ayar değeri ˚C 4 Bakınız : 1010 16.0

1014 Donma koruması ayar değeri ˚C 4 Bakınız : 1012 4.0

1020 Isıtma eğrisi eğimi - 0.10 4.00 1.50

1030 Yaz/kış ısıtma sınırı ˚C --- / 8 30 20.0

1600 DHW Çalışma modu - Açık

1610 DHW sıcaklığı Nominal ayar değeri ˚C Bakınız : 1612 Bakınız : 1614 55

1612 DHW sıcaklığı Azaltılmış ayar değeri ˚C 8 Bakınız : 1610 40

2055 Yüzme havuzu güneş enerjisi ayar değeri ˚C 8 80 26

2056 Yüzme havuzu setpoint ısı kaynağı ˚C 8 80 22

Kazan 2214 Kazan manuel kontrol ayar değeri ˚C 10 90 60

6705 Yazılım tanımlama kodu - - - Sadece gösterilir

6706 Brülör kontrol fazı kilitleme konumu - - - Sadece gösterilir

Hata

Tatiller Isıtma Devresi 2

( Aktif Edildiğinde )

Period 1, 2, 3, 4, 5, 6, 7, 8

Donma koruması, Azaltılmış Tatiller

Isıtma Devresi 3

( Aktif Edildiğinde )

Period 1, 2, 3, 4, 5, 6, 7, 8

Donma koruması, Azaltılmış Isıtma Devresi 1

Isıtma Devresi 2

DHW Açık, Kapalı,Eko

Yüzme Havuzu

Zaman Programı 4 Sıcak Su Devresi

(DHW) ( Aktif Edildiğinde )

P.tesi-Cuma, Cmt-Pazar, Pt, Sa, Ça, Pe, Cu

Evet, Hayır Tatiller

Isıtma Devresi 1

Period 1, 2, 3, 4, 5, 6, 7, 8

Donma koruması, Azaltılmış

English

˚C, bar,˚F, PSI Zaman Programı

Isıtma Devresi 1

Evet, Hayır Zaman Programı

Isıtma Devresi 2 ( Aktif Edildiğinde )

Evet, Hayır Gün ve saat ayarı

Operatör Bölümü

20 Dil - English, Deutsch, Francais, Italiano, Dansk,

Nederlands, Español, Česky, Slovenský, Türksçe

7 PARAMETRELER

Wallcon X-treme seviyelerine göre 4 ayrı gruba ayrılmıştır.

 SON KULLANICI PARAMETRELERİ

 DEVREYE ALMA

 MÜHENDİS

 OEM

Yanlış yapılan ayarlar nedeniyle tasarruflu çalışma düzeni bozulabilir, sistemin tamamında veya beraberinde çalışan ünitelerin bazılarında ciddi zararlar meydana gelebilir.

Yetkili olmayan kişilerin yaptığı yanlış ayarlardan kaynaklanacak arızalar ve hasarlardan üretici firma sorumlu tutulamaz.

DUVAR TİPİ YOĞUŞMALI KAZANLAR

KURULUM, KULLANIM VE BAKIM KILAVUZU
