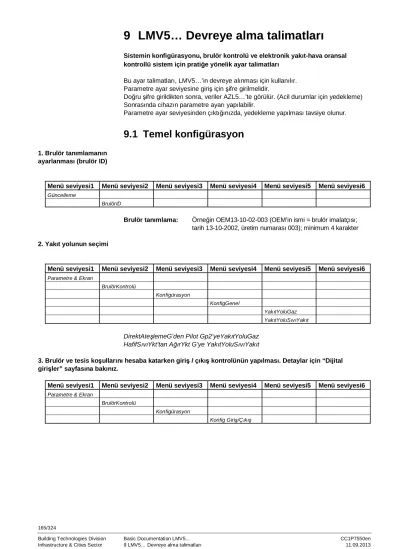

9 LMV5… Devreye alma talimatları
Sistemin konfigürasyonu, brulör kontrolü ve elektronik yakıt-hava oransal kontrollü sistem için pratiğe yönelik ayar talimatları
Bu ayar talimatları, LMV5…’in devreye alınması için kullanılır.
Parametre ayar seviyesine giriş için şifre girilmelidir.
Doğru şifre girildikten sonra, veriler AZL5…’te görülür. (Acil durumlar için yedekleme) Sonrasında cihazın parametre ayarı yapılabilir.
Parametre ayar seviyesinden çıktığınızda, yedekleme yapılması tavsiye olunur.
9.1 Temel konfigürasyon
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Güncelleme
BrulörID
Brulör tanımlama: Örneğin OEM13-10-02-003 (OEM’in ismi = brulör imalatçısı;
tarih 13-10-2002, üretim numarası 003); minimum 4 karakter
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
BrulörKontrolü
Konfigürasyon
KonfigGenel
YakıtYoluGaz YakıtYoluSıvıYakıt
DirektAteşlemeG’den Pilot Gp2’yeYakıtYoluGaz HafifSıvıYkt’tan AğırYkt G’ye YakıtYoluSıvıYakıt
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
BrulörKontrolü
Konfigürasyon
Konfig Giriş/Çıkış
1. Brulör tanımlamanın ayarlanması (brulör ID)
2. Yakıt yolunun seçimi
3. Brulör ve tesis koşullarını hesaba katarken giriş / çıkış kontrolünün yapılması. Detaylar için “Dijital girişler” sayfasına bakınız.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
BrulörKontrolü
Vana Sızdırmazlık
VanaSızdırmzlıkTip
Gaz vanası sızdırmazlık (VS) seçimi: VS Yok, VS Başlatma, vs Kapatma veya VS başlat/kapat
(® Gaz vanası sızdırmazlık sistemi)
Aktüatörlerin programlanmasından sonra, son CAN bus elemanındaki bus bağlantısı konektörü takılı olmalıdır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
Aktüatörler
Adresleme
1. HavaAktüatörü 2. GazAktüatörü 3. SıvıYktAktüatör 4. Yrd.Aktüatörü 5. YrdAktüatör 2 6. YrdAktüatör 3
Bir aktüatörü adreslerken, ilgili aktüatör tipini seçiniz:
1. Hava aktüatörü
2. Gaz aktüatörü[1 yakıt aktüatörlü çift yakıtlı brulörler için]
3. SıvıYkt Aktüatörü 4. Yardımcı aktüatör 5. Yardımcı aktüatör 2 6. Yardımcı aktüatör 3
Enter tuşuna basarak onaylayınız (® AZL5…).
AZL5… aktüatördeki adresleme anahtarını yapmanız yönünde size uyarır.
4. Gaz vanası sızdırmazlık ayarı
5. Aktüatörlerin adreslenmesi
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
Aktüatörler
DönmeYönü
EğrileriSil 1. HavaAktüatörü 2. GazAktüatörü 3. SıvıYktAktüatörü 4. YrdAktüatör 5. YrdAktüatör 2 6. YrdAktüatör 3
Dönme yönünü Standart ya da Tersine olarak ayarlayınız.
Standart dönme yönü tahrik milinin sonuna gelindiğinde saat yönünün tersi şeklindedir.
(® AZL5…).
J
Not:Dönme yönünü kontrol etmek için, her aktüatör “Home” konumundayken döndürülebilir (Nesne 11’e bakınız). Ateşleme konumu / eğriler ayarlandıktan sonra dönme yönü sadece “Eğrileri sil” menüsü ile eğri ya da ateşleme konumları iptalinde değiştirilebilir.6. Aktüatörün dönme yönü ayarı
Uygulamaya (yardımcı aktüatör olan / olmayan) ve yakıt tipine bağlı olarak yardımcı aktüatör devreye alınabilir / devre dışı bırakılabilir - LMV50… / LMV51.3… – kullanımında baca gazı resirkülasyonu işlevi için VSD ve/veya yardımcı aktüatör 3 olarak kullanılır (Aktüatör adresleri bölümüne bakınız).
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
HavaAktüatörü YrdAktüatör GazAktüatörü SıvıYktAyarları
HavaAktüatörü YrdAktüatör SıvıYktAktüatörü
Aktüatörler, uygulama ve yakıt tipine bağlı olarak devreye alınabilir ya da devre dışı bırakılabilir. Burada, ilgili aktüatörün hava miktarını düzenleme için kullanılıp kullanılmayacağı tanımlanır. Hava düzenleyici aktüatörlerin tanımı VSD ve O2 trim kontrolü kullanılan tesislerde ihtiyaç duyulmaktadır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
HavaAktüatörü YrdAktüatör 1 YrdAktüatör 2 YrdAktüatör 3 VSD GazAktüatörü SıvıYktAyarları
HavaAktüatörü YrdAktüatör 1 YrdAktüatör 2 YrdAktüatör 3 VSD
SıvıYktAktüatörü
VSD konfigürasyonu için, VSD Konfigürasyonu sayfasına bakınız.
7. LMV50.../LMV51....
aktüatörlerin devreye alınması ve devre dışı bırakılması
LMV52...
LMV50... / LMV51.3... ve LMV52.2...
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Konfigürasyon
YK_ÇlşmaModu
Yük kontrolünde çalışma modları sayfasında verilen örneklere göre bir yük kontrolü çalışma modu seçiniz.
VSD için çıkış sinyali konfigürasyonu yapılır. (Bölüm 18.1.5’e bakınız).
LMV5’in dahili yük kontrolcüsü … kullanılırsa, bir sıcaklık ya da basınç sensörü giriş 1, 2 veya 4’e bağlanmalıdır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Konfigürasyon
SensörSeçim ÖlçümAralığı PtNi Harici Giriş X61 U/I ÖlçümAralığı SıckSensörü ÖlçümAralığı BsnçSensörü
Hrc AyDğr minHrc AyarDeğeri maks
Yük kontrolü konfigürasyon seviyesinde, ilgili sensör seçimini yapınız.
Sonrasında, sensörün ölçüm aralığını tanımlayınız.
8. Yük kontrolü ayarının yapılması (opsiyon)
9. Sıcaklık ya da basınç sensörü seçiminin yapılması
9.2 Gaz ateşlemeli çalışma ayarları
Sonraki adımlarda, yakıt-hava oransal kotnrol sisteminin nasıl ayarlandığı anlatılmaktadır.
Her bir tip yakıt için özel eğriler gereklidir.
Özel konumlar ayarlanması için başlatma durduğunda program durmasının aktif edilmesi.
Önsüpürme Faz 24…34
Ateşleme pozisyonu Faz 36
Aralık 1 Faz 44
Aralık 2 Faz 52
Son süpürme Faz 72…78
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
ProgramDurma
devre dışı 24ÖnSüprKnm 32ÖnSüpKnm BGR 36AteşKnm 44Aralık1 52Aralık2 72SonSüpKnm 76SonSüpK BGR
Faz 24’te program durmanın aktif edilmesi.
Cihaz, BaşlangıçKnm (HomePos), ÖnSüpürmeKnm (ÖnSüpKnm) ve SonSüpürmeKnm (Son süpürmePos) parametreleri ayarlanarak gönderilir. Bu konumlar kontrol edilmeli ve gerektiğinde şimdi ya da aşağıdaki program durmalarında ayarlanmalıdır.
Ateşleme konumları ön tanımlı değildir. Bu bölümde, geçerli bir ayar yapılmalıdır; aksi takdirde brulör başlatması mümkün değildir.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
ÖzelKonumlar
AteşlemeKnm
AteşlmKnm Gaz AteşlmKnm Hva AteşlmKnm Yrd1
AteşlmKnm Yrd2 Sadece LMV52 AteşlmKnm Yrd3
AteşlmKnm VSD
LMV50/LMV51.3/
LMV52
Örnek: Gaz aktüatörü: 32.5° Hava aktüatörü: 25.6°
10. Farklı program fazlarında durdurmaların aktif edilmesi
11. Gaz ateşlemesi için aktüatörün kontrolü ve ön ayarlaması
Brulörün çalıştırılması için, Otom/Manuel/Kapalı seçiniz ve brulör başlar.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
ManuelÇalışma
Otom/Manuel/Kapalı
Eğer başlatma izlenecekse aynı anda «<» ve «>» düğmelerine basarak ekranı “Normal çalışma”ya alınız.
Brulör kontrolü, ön süpürme fazında (Faz 24) başlatmayı durdurur.
Ön süpürme için aktüatörlerin konumu çok açık biçimde ayarlanabilir.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
ÖzelKonumlar
ÖnSüpKnm
ÖnSüpKnmHva ÖnSüpKnmYrd1
ÖnSüpKnmYrd2 Sadece LMV52 ÖnSüpKnmYrd3
ÖnSüpVSD
LMV50/LMV51.3/
LMV52
C
Not!Yardımcı aktüatör 3’ün ön süpürme konumuna Faz 32’de ulaşılır (baca gazı resirkülasyonu (FGR)).Ayarlar yapıldıktan sonra, ön süpürme konumundaki program durma, faz 36 ateşleme konumundaki program durma ile değiştirilmelidir.
Brulör kontrolü, ateşleme konumuna (faz 36) ulaşılana kadar başlatma dizisine devam eder. Sonrasında tekrar durur ve aktüatörün ateşleme konumunun ayarlanmasını sağlar.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
ÖzelKonumlar
AteşlemeKnm
AteşlmKnm Gaz AteşlmKnmHva AteşlmKnm Yrd1
AteşlmKnm Yrd2 Sadece LMV52 AteşlmKnm Yrd3
AteşlmKnm VSD
LMV50/LMV51.3/
LMV52
Ateşleme konumlarını yeniden doğrulamak için, kontrol dizisi faz 44 ve 52 aralıklarında durdurulabilir (ilgili emniyet zamanının tamamlanmasının sonunda ateşlenmiş alev aralığında).
Program durmanın devre dışı bırakılmasıyla beraber, brulör çalışma fazına (faz 60) ulaşılana kadar programını sürdürür.
Yakıt-hava oransal kontrol sistemi için tanımlı bir nokta yoksa, ilk eğri noktası «P1»
aktüatörlerin ateşleme konumları olarak ilk kaynak olarak uyarlanır.
12. Manuel başlatma
13. Önsüpürme zamanında Aktüatör pozisyonları
14. Ateşleme konumları
Brulör, ateşleme yükü konumuna gelir. Brulör çıktısı, şu anda manuel olarak eğri ayarlarının tam kapasiteye (%100) ulaşana kadar adımlar halinde artırılmalıdır. Manuel çalışma süresince, aktüatörler ayarlanan doğru hat boyunca %100 çıkışa ulaşmak için maksimumları olan 90°’ye gider. Baca gazı değerleri ve alevin stabil durumu sürekli olarak kontrol edilmelidir. Sonrasında iptal edilebilen geçici eğri noktaları tanımlanabilir.
Tam kapasiteye ulaşır ulaşmaz, brulör baca gazı değerlerine göre optimize edilmelidir.
C
Not!Her bir eğri noktasındaki gaz çıktısını, maksimum gaz çıktısına bağlı olarak ekrandaki gerçek brulör çıktısını yansıtacak şekilde ölçüm yapılması gereklidir.· Eğri noktası ayarından çıkmak için Esc tuşuna basınız.
· Eğri noktasını kaydetmek için Enter tuşuna basınız.
· Şimdi, ikinci eğri noktasını seçiniz. Önceki eğri noktası ayarları, ilk temelde uygulanır.
· İlki gibi, ikinci eğri noktasını da kaydediniz.
Kaydetme esnasında, LMV5... artan çıktıya göre eğri noktalarını sıralar. Bunun anlamı, çıktının doğru şekilde ayarlanması şartıyla, eğri noktalarını herhangi bir sırada
girebilirsiniz. Minimum çıktıya ulaşana kadar bu yolu nokta nokta takip ediniz. Minimum çıkış noktasının kaydedilmesinden sonra, eğri ayarlarından çıkınız.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
EğriParam
*) Nokta
*) Manuel
*) Parametre adı değil ancak eğri parametre terimidir.
Örnek:
Nokta 1 2 3 4 5
Ayar sırası 5 4 3 2 1
Çıkış 15% 28% 50% 71% 100%
Gaz 8.6° 28.0° 43.0° 62.5° 81.5°
Hava 10.5° 28.8° 46.0° 55.7° 70.8°
Yardımcı 20.3° 30.0° 45.0° 52.0° 60.0°
90 80 70 60 50 40 30 20 10 0
0 10 20 30 40 50 60 70 80 90 100 %
Fuel / air ratio control
Load [%]
Position[°]
Gas actuator position Air actuator position Auxiliary actuator
7550d26E/0502
Şekil 81: Yakıt-hava oransal kontrolü
15. Eğrinin ayarlanması İlk ayarlama
Eğri noktaları brulörün kapalı olduğu periyotlarda (faz 12) ya da brulör çalışma esnasında (faz 60) değiştirilebilir.
Mevcu bir eğrinin değiştirilmesi için, Nokta modunda eğri noktasını seçiniz. Şu anda noktayı değiştirebilir veya iptal edebilirsiniz.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
EğriParam
*) Nokta
*) Manuel
*) Parametre adı değil ancak eğri parametre terimidir.
Yeni bir eğri noktası oluşturmak için, Manuel’i seçiniz. Yeni noktanın çıktısını ayarlayınız ve Enter tuşuna basarak onaylayınız.
Manuel çalışma esnasında, aktüatörler eğri noktaları arasındaki ayarlama ile hareket eder.
Enter düğmesine bastıktan sonra, her bir aktöatür cihazı pozisyonu optimize etmek için seçilebilir.
Eğri noktası ayarından çıkmak için, Esc tuşuna basıp, Enter ile kaydediniz.
Son olarak, brulör çıktısını kazan gereksinimleri doğrultusunda minimum ve maksimum çıktı miktarına sınırlayabilirsiniz.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
GazAyarları
YükSınırları
MinYükGaz MaksYükGaz
Otomt/Manuel/Kapalı seçiniz ve sonrasında Brulör kapalı.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
ManuelÇalışma
Otom/Manuel/Kapalı
Mevcut eğrinin değiştirilmesi
Yeni bir eğri noktasının oluşturulması
16. Yük sınırları
17. Kapatma
9.3 Çok kademeli sıvı yakıt ateşlemeli çalışma ayarları
AZL5…’te yakıt değişimi sadece Yakıt Seçimi dahili olarak ayarlanmışsa mümkündür.
Yakıt seçiminde SıvıYakıt ya da harici yakıt seçimini SıvıYakıt olarak ayarlayınız.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Çalışma
Yakıt
YakıtSeçimi
Burada, brulör çalışması 2-kademe veya 3-kademeli olarak ayarlanabilir.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
EğriParam
Çalışma modu
Eğer başlatma işlemi yarıda kasilip özel pozisyon ayarına devam edilecekse, program durmayı aktif hale getiriniz.
Ön süpürme Fazlar 24…34 Ateşleme pozisyonu Faz 36
Aralık 1 Faz 44
Aralık 2 Faz 52
Sonsüpürme Fazlar 72…78
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
ProgramDurma
devre dışı 24ÖnSüprKnm 32ÖnSüpKnm BGR 36AteşKnm 44Aralık1 52Aralık2 72SonSüpKnm 76SonSüpK BGR
Faz 24’te bir program durma aktif ediniz.
18. Sıvı yakıt ateşlemeli çalışmada yakıt değişimi
19. Brulör çalışma modunu modülasyonludan çok kademeliye ayarlama (sadece sıvı yakıt ateşlemede
20. Farklı program fazlarında program durmaların aktif edilmesi
Home pozisyonu, Ön süpürme pozisyonu ve Son süpürme pozisyonları parametreleri için, hazır verilen parametreler, ön ayarları içermektedir. Bunlar kontrol edilmeli ve gerektiğinde şimdi ya da takip eden program durmaları esnasında ayarlanmalıdır.
Ateşleme pozisyonu için herhangi bir ön ayar bulunmamaktadır. Bu kısımda, geçerli bir ayar yapılmalıdır; aksi takdirde brulör başlatılamaz.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
ÖzelKonumlar
AteşlemeKnm
AteşlmKnmSvYkt AteşlmKnmHva AteşlmKnm Yrd1
AteşlmKnm Yrd2 Sadece LMV52 AteşlmKnm Yrd3
AteşlmKnm VSD
LMV50/LMV51.3/
LMV52
Örnek: Yardımcı aktüatör: 22.5° Hava aktüatörü: 37.6°
Bu değerler, ayrıca henüz ayarlanmamasına rağmen S1 çalışma noktasına transfer edilir.
Brulörü başlatmak için, Otom/Manuel/Kapalı’yı ve sonrsında Brulör açık seçiniz.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
ManuelÇalışma
Otom/Manuel/Kapalı
Eğer başlatma izlenirse, aynı anda «<» ve «>» düğmelerine basarak ekranı “Normal çalışma”ya alınız.
Ön süpürme fazında (faz24) brulör kontrol durmaları, ön süpürme için aktüatörlerin pozisyonlarının açık şekilde ayarlanmasını sağlar.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
ÖzelKonumlar
ÖnSüpKnm
ÖnSüpKnmHva ÖnSüpKnmYrd1
ÖnSüpKnmAux2 sadece LMV52 ÖnSüpKnmAux3
ÖnSüpKnmVSD
LMV50/LMV51.3/
LMV52
C
Not!Yardımcı aktüatör 3’ün ön süpürme pozisyonu faz 32’de ulaşılır.(baca gazı resirkülasyonu (FGR)).Ayarlar yapıldıktan sonra, ön süpürme pozisyonundaki program durma, faz 36’da ateşleme konumundaki program durma ile yer değiştirmelidir.
21. Sıvı yakıt ateşlemede ateşleme pozisyonlarının kontrolü ve ön ayarı
22. Manuel başlatma
23. Ön süpürme süresinde aktüatör pozisyonları
Brulör kontrolü, ateşleme pozisyonuna (faz 36) ulaşılana kadar başlatma dizisi ile devam eder. Burada, brulör kontrolü aktüatörlerin ateşleme konumlarının ayarı için yeniden durur.
Menü seviyesi1
Menü seviyesi2
Menü seviyesi3
Menü seviyesi4
Menü seviyesi5
Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
ÖzelKonumlar
AteşlemeKnm
AteşlmKnmSvYkt AteşlmKnmHva AteşlmKnm Yrd1
AteşlmKnm Yrd2 Sadece LMV52 AteşlmKnm Yrd3
AteşlmKnm VSD
LMV50/LMV51.3/
LMV52
Ateşleme pozisyonlarının yeniden kontrolünü doğrulamak için, kontrol dizizi 44 veya 52 no’lu fazlar aralığında durdurulabilir (ilgili emniyet zamanı zonunda oluşan alev aralığı).
Program durma devre dışı bırakıldığında, brulör normal çalışmaya (faz 60) ulaşana kadar kendi programını sürdürür.
Eğer brulör kademelerinin değişim noktaları henüz tanılmlı değilse, aktüatörlerin ateşleme pozisyonları o anda ilk kademe olarak kullanılır.
24. Ateşleme pozisyonları
Brulör, ateşleme yükünde ya da ilk brulör kademesinde çalışır. Aktüatör pozisyonları şimdi değiştirilebilir.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
EğriParam
Eğri Ayarları
*) Aktüatör pozisyonları Takip edilir Takip edilmez
*) Parametre ismi değil ancak eğri parametrelendirmesi terimidir.
Değişim noktaları ve ikinci ve üçüncü kademelerin çalışma noktalarının ayarlanmasında
“Aktüatör pozisyonları takip edilir” seçeneğinin kullanılması tavsiye edilir.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
OransalKontrol
SıvıYktAyarları
EğriParam
Eğri Ayarları
*) Aktüatör pozisyonları Takip edilir Takip edilmez
————————
Eğri Ayarları (eğri ayarları kademe:
Kademe 1...3 ve açme va kapatma değişim noktaları)
*) Parametre ismi değil ancak eğri parametrelendirmesi terimidir.
Örnek:
Kademe S1 S2 açık S2 kapalı S2 S3 açık S3 kapalı S3
Hava 35.0° 43.0° 45.0° 53.0° 61.0° 62.0° 69.0°
Yardımcı 13.0° 28.0° 20.0° 43.0° 50.0° 50.0° 54.0°
80
45
Fuel / air ratio contol (multistage operation)
Position[°] 7550d27e/0704
70
60
50
40
30
20
10
0
70 100 %
Air actuator position «Down»
Auxiliary actuator «Down»
Air actuator position «Up»
Auxiliary actuator «Up»
V1 V2 down V2 up V2 V3 down V3 up V3
Load [%]
Şekil 82: Yakıt-hava oransal kontrolü – çok kademeli çalışma
25. Brulör kademesi ayarları
Otom/Manuel/Kapalı seçiniz ve sonrasında Brulör kapanır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
ManuelÇalışma
Otom/Manuel/Kapalı
26. Kapatma
9.4 LMV5...’te ilave işlevler
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
BrulörKontrolü
VanaSızdırmazlık
VanaSızd.Tipi Konfig_PM-VP/CPI VP_BoşltZmn VP_AtmsfBsncZmn VP_DoldZmn VP_GazBsnç_Zmn
Vanalar içinde borudaki gaz hacmi (vana hacmi dahil), gaz yolu tipine bağlı olarak hesaplanmalıdır.
SV V1 V2
Direct ignition
G
Program
7550s01E/0202
PS ACT max PS
min PS
VP
Şekil 83: LMV5…te ilave işlevler
Vana sızdırmazlık süresinde algılanacak ön tanımlı sızdırmazlık oranı ile test zamanının belirlenmesi:
(PG - Pw)• V• 3600 t Test = ¾¾¾¾¾¾¾¾¾
Patm• Q Leck
Vana sızdırmazlık süresince algılanan sızdırmazlık oranının belirlenmesi:
(PG - Pw)• V• 3600 Q Leck = ¾¾¾¾¾¾¾¾¾
Patm• t Test
QLeck in lt/sa Litre / saat cinsinden sızdırmazlık oranı
PG in mbar Test fazı başlangıcında vanalar arasındaki aşırı basınç
PW in mbar Basınç anahtarında ayarlanan aşırı basınç (normalde gaz giriş basıncının
%50’si)
Patm in mbar Mutlak hava basıncı (1,013 mbar normal basınç) V in lt Vanalar arasındaki hacim (test hacmi)
Vana hacmi ve varsa pilot fazını içerir (Gp1)
t Test in s Test zamanı
27. Vana sızdırmazlık (sızdırmazlık testi)
Yakıt yolu örneği
Lejand
PG = 30 mbar PW = 15 mbar Patm = 1013 mbar
V = 3 lt
QLeck = 50 lt/sa
(30 - 15) mbar• 3 l • 3600 s / sa
t Test = ¾¾¾¾¾¾¾¾¾¾¾¾¾¾ = 3,2 s
1013 mbar • 50 l/h
Sonuç: Test zamanı 4 saniye olarak ayarlanmıştır.
PG = 30 mbar PW = 15 mbar Patm = 1013 mbar
V = 3 lt
tTest = 4 s
(30 - 15) mbar • 3 l • 3600 s/sa
Q Leck = ¾¾¾¾¾¾¾¾¾¾¾¾¾¾ = 40,0 lt/sa
1013 mbar • 4 s
Sonuç: Algılanan sızdırmazlık oranı 40 lt/sa’dır Örnek 1 (test zamanı
hesaplaması)
Örnek 2 (algılanabilir sızdırmazlık oranının belirlenmesi)
9.5 Yük kontrolünün konfigürasyonu
® Yük kontrolü ile çalışma modları
Örnek: Pt1000 sensörü ile dahili yük kontrolü.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
SistemKonfig
YK_ÇlşmaModu
Harici YK X5-03 Dhli YK Dhli YK Bus Dhli YK X62 Hrci YK X62 Hrci YK Bus
Ya da , alternative olarak:
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Konfigürasyon
YK_ÇlşmaModu
Harici YK X5-03 Dhli YK Dhli YK Bus Dhli YK X62 Hrci YK X62 Hrci YK Bus
Dahili yük kontrolünün aktif edilmesinden sonra, sensör girişi seçilmeli ve konfigürasyonu yapılmalıdır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Konfigürasyon
SensörSeçim
Pt100 Pt1000 Ni1000 SıckSensörü BsnçSensörü Pt100Pt1000 Pt100Ni1000 SensörYok
Sonrasında, sıcaklık ölçüm aralığı tanımlanmalıdır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Konfigürasyon
ÖlçümAralığı PtNi
150°C/302°F 400°C/752°F 850°C/1562°F
Çalışma modu seçimi
9.6 Yük kontrolünün kontrol parametreleri
Kontrol parametreleri 3 farklı biçimde tanımlanabilir.
Yük kontrolü hafızası 5 standart parametre ayarı içerir.
Kontrol edilen sistemin karakteristiklerine bağlı olarak, PID değerleri seçilip, aktif edilebilir.
Aşağıdaki standart parametre ayarları seçilebilir:
Xp [%] Tn [s] Tv [s]
Çok hızlı
(örn; küçük kazanlar)
42.5 68 12
Hızlı 14.5 77 14
normal 6.4 136 24
Yavaş 4.7 250 44
Çok yavaş
(örn; büyük kazanlar)
3.4 273 48
Alternatif olarak, PID parametreleri doğrudan seçilebilir ve önceden tanımlı değer aralığı içinde ayarlanabilir.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
KontrolcüParamt
KontrParamtList
StandartParam
Uyarlama çok hızlı hızlı normal yavaş çok yavaş
Or
P-Part (Xp) I_Part (Tn) D-Part (Tv)
Kontrol parametrelerinin uyarlanma biçimiyle, kontrol edilen sistemin karakteristik verisinin PID parametreleriyle eşleştiği bir uyarlama prosedürü ile hesaplanır.
Mümkün oldukça, uyarlama yükü %100 olmalıdır.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
Uyarlama
UyarlamaBaşlat UyarlamaYükü
1. Standart parametre ayarının seçimi
2. PID parametrelerinin ayarlanması
3. Otomatik uyarlama
Entegre sıcaklık sınırlayıcı, ayrıca bir sıcaklık sınırına uymaktadır.
(detaylar için, Entegre sıcaklık sınırlayıcı işlev bölümüne bakınız).
Sıcaklık sınırlayıcı için devreden çıkma sıcaklığının (°C) girilmesinden sonra, ilgili devreye girme noktası (%) verilir.
Örnek: TW_Devreden Çıkma Eşiği: 80 °C TW_Devreye girme farkı -10% (= 8 K) Sıcaklık sınırlama değeri 72 °C
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
SıckSınırlayıcı
TL_Çıkma_Eşiği TL_Girme_Değeri
Ya da
SistemKonfig
SıckSınırlayıcı
TL_Çıkma_Eşiği TL_Girme_Değeri
Sıcaklık sınırlayıcı işlevin mevcut sınır değerinini üzerinde olmayacak şekilde 2 kazan ayar değeri ayarlanabilir (® Ayar değerleri).
W1 ayar değerinden W2’ye geçiş harici, giriş 3’teki gerilimsiz kontak ile gerçekleşir.
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
KontrolcüParamt
Ayar değeri W1 Ayar değeri W2
Ya da
Çalışma
Kazan Ayar değeri
Ayar değeri W1 Ayar değeri W2
Sıcaklık sınırlayıcı işlev
Kazan ayar değerleri W1 ve W2
Örnek: Modülasyon kontrolü
Kazan ayar değerinin (°C) girilmesinden sonra, 2 pozisyonlu kontrolcünün devreye girme ve devreden çıkma noktası (%) verilir.
Değişim noktaları, mevcut ayar değerine göre hesaplanır.
Örnek: Ayar değeri: 70 °C
SD_ModAçık +5% (= 3.5 K)
SD_ModKapalı +10% (= 7 K)
Kontrolcü döngüsü açık (Kapalı) 70 + 3.5 = 73.5 °C Kontrolcü döngüsü kapalı (Açık) 70 - 7 = 63 °C
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
KontrolcüParamt
SD_ModAçık SD_ModKapalı
Setpoint Actual value
7550f07E/0502
R=ON
Y=OPEN
Y=CLOSED W SD_ModOff
SD_ModOn
Şekil 84: 2-pozisyon kontrolcü
2-pozisyonlu kontrolcü (C = AÇIK/KAPALI)
Diyagram
Soğuk başlatma termal koruma işlevi aktif edildiğinde, kazan – ön tanmlı devreye girme eşiğinin altına düştüğünde – çok kademeli çalışma ile ısıtılır.
Bu yaklaşım, soğuk durumda, kazanın çok kısa bir zaman içinde maksimum ısı talebini karşılamaya çalışmak zorunda kalmamasını sağlamaktadır. Kazandaki termal yıpranma bu şekilde önlenmiş olacaktır.
Soğuk başlatma dizisi, başlatma ile birlikte gerçek değerin devreye girme eşiğinin üstünde olmasıyla birlikte aktif hale gelir. Soğuk başlatma termal şok koruması aktif hale gelir, manipule edilen değişken – soğuk başlatma ile birlikte – ayarlanan çıkış kademesini kullanarak kademeli biçimde artırılır (veya bir sonraki kademe devreye girer).
Soğuk başlatma için başlangıç çıktısı minimum yüktür. Çıktının kademeli olarak artışı 2 kritere bağlıdır:
1. Eğer gerçek değerin ön tanımlı aralığına mevcut çıktı ile ulaşılamazsa, (ayar değeri kademe modülasyonu veya ayar değeri çok kademeli), maksimum zaman
aşıldığında, çıktı bu kademe ile artırılır (çıktı kademesi).
2. Eğer ön tanımlı gerçek değer aralığı maksimum zaman içerisinde mevcut çıktı ile yakalanırsa, çıktı 1 çıktı kademesi ile artırılır.
Devreden çıkma eşiğine ulaşıldığında, soğuk başlatma dizisi sona erer ve normal kontrol çalışması başlar.
Basınç kontrolü ile modülasyonlu brulör
Çıktı kademesi için, yüzde cinsinden (%) herhangi bir çıktı değeri tanımlanabilir. %100 değeri bölünebilir mümkün olan kademe sayısını göstermektedir.
Parametreler: Şok koruması açık/kapalı SoğkBşltAçık Aktif
Şok koruma aktivasyon seviyesi DvryeGirEşik Ayar değerinin %40’ı Çıktı kademesi (sadece modülasyon
çalışması için)
KademeYükü Brulör çıktısının %15’i
Ayar değeri kademe modülasyonu KdmeAdım_Mod Ayar değerinin %10u Her kademe için maks.zmn.modülasyon MaksZmnMod 5 dakika
Şok koruması kapanma seviyesi DvrdnÇıkEşik Ayar değerinin %80’İ
Spacing of temperature lines corresponds to the setpoint steps from the actual setpoint, e.g. 10 % = 1 bar
Manipulated variable Actual value Setpoint
Threshold OFF
Threshold ON Load steps
e.g. 15 %
7550d30E/0502 10 bar = 100 %
8 bar = 80 %
7 bar
6 bar
5 bar
4 bar = 40 % Load 85 %
Load 70 %
Load 55 %
Load 40 %
Burner start at low-fire, e.g. 25 %
1. 2.
Burner off, actual value below threshold ON.
Burner will be switched on
Setpoint step not reached, but max. time exceeded.
Therefore, increase of manipulated variable by load step,
e.g. MaxTmeMod = 5 min.
Setpoint step is reached before max. time has elapsed.
Increase of manipulated variable by load step.
Actual value reached.Þ Threshold OFF Change to control
Şekil 85: Soğuk başlatma termal şok koruması
Soğuk başlatma termal şok koruması (CSTP)
Tanım
Örnek
Menü seviyesi1 Menü seviyesi2 Menü seviyesi3 Menü seviyesi4 Menü seviyesi5 Menü seviyesi6
Parametre & Ekran
YükKontrolü
SoğukBşlt
SoğkBşltAçık DvryeGirEşik KademeYükü KademeAdım_Mod KademeAdım_Kdm MaksZmnMod MaksZmnKademe DvrdnÇıkEşik
