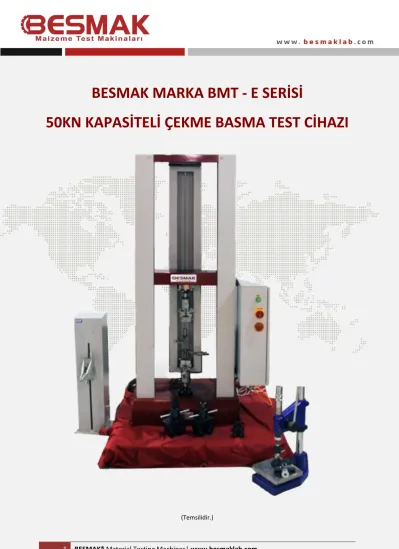

BESMAK MARKA BMT - E SERİSİ 50KN KAPASİTELİ ÇEKME BASMA TEST CİHAZI

(1)

1 BESMAK® Material Testing Machines| www.besmaklab.com

BESMAK MARKA BMT - E SERİSİ

50KN KAPASİTELİ ÇEKME BASMA TEST CİHAZI

(Temsilidir.)

(2)

TEKNİK ÖZELLİKLER:

Kapasite 50 kN

Gövde Tipi: 2 kolonlu ve tek test bölgeli

Elektronik Kontrol Ünitesi: EDC Kontrolör

Kontrol:

1) RMC 7 El Kumandası

2) Test&Motion Universal Test Yazılımı (Yük, Deplasman ve Deformasyon-Strain v.b.

Kontrollü)

Yük Ölçüm Hassasiyeti: ± % 0,5 (Class 0.5) Yük Ölçüm Hassasiyet Aralığı: %0.1 ile %100 arasında Çapraz Kafa Hareket Hızı: 0,001 mm/dk. ile 600 mm/dk.

Kontrol Ünitesi Data Aktarım Hızı: ≥ 5000Hz

Kolonlar Arası Mesafe: ≥ 400mm

Test Alanı Yüksekliği (aksesuarsız) ≥ 1700mm

Bilgisayar Yazılımı: Mevcut

Güç: 380Volt, 50Hz

Çalışmaya Uygun Ortam Sıcaklığı: 10°C ～ 35°C , +%20 ～ %90 Rh

BESMAK BMT-E Serisi Servo Elektromekanik sistemler AC yapıda olan servo motor – servo sürücü ve Alman Menşeili elektronik kontrol ünitesi kurgusuna sahip, yüksek hassasiyet ve yüksek verimlilik temeline dayanan, hidrolik yağ gereksinimi duymayan, bakım masrafları düşük ve çevreciliğiyle öne çıkan sistemlerdir.

BMT-E Serisi Servo Elektromekanik Test Cihazları Universal yapıda oluşu sayesinde gerek çekme, gerek basma gerekse eğilme uygulamalarının tamamını yüksek hassasiyette ve kararlılıkta gerçekleştirebilmektedir. Pek çok farklı uygulama için gerek özel gerekse standart test aksesuarları entegre edilebilir yapıdadır. Kullanımı kolay ve fonksiyoneldir.

(3)

 Cihazın kapasitesi çekme ve basma yönünde üniversal yapıda olup en az 50 kN kapasiteye sahiptir.

 Yük çerçevesi yani test gövdesi masa üstüne oturan ve özel montaj gerektirmeyen yapıda, tek ölçme alanlı ve 2 kolonludur.

 Gövde de korozyon ve paslanma olmaması için gövde bileşenleri elektrostatik toz boya ile boyanmış, test aksesuarlarının tamamı krom-nikel kaplama ile kaplanmıştır.

 Cihaz en az 50 kN kapasiteli ve kapasitesinin % 0.1 'i ile % 100’ü arasında IS0 7500-1 sınıf 0,5 olan 1 adet yük hücresi ile donatılmıştır.

 Aksesuarsız test alanı yüksekliği 1700 mm’den daha fazladır.

 Test alanı genişliği 400 mm’den daha fazladır.

GENEL ÖZELLİKLER:

 Cihaz çapraz kafanın (crosshead) altında kalan bölgede olmak üzere tek test bölgeli (alt test bölgesi) olmaktadır.

 Cihazın eksenel rijitlik değeri minimum 160kN/mm olmaktadır.

 Cihaz hareket sistemi elektromekanik, servo motor tarafından dijital kontrolle tahrikli olmaktadır.

 Hareketli başlık pozisyon kontrol çözünürlüğü 0,05µ’dan daha yüksek çözünürlükte olup, pozisyon ölçüm hassasiyeti %0.05 (veya ±0.01mm) ‘den daha iyidir.

 Hareketli başlık hız doğruluğu nominal hız değerinin (presin uygulayabildiği mak. hız değerinin) ≤%0,05 veya set edilmiş olan hız değerinin %0.1'i hassasiyette olmaktadır.

(4)

 Deney hızı (çaprazkafa hareket hızı) en az 0,001 mm/dak. ile 600 mm/dakika (nominal hız) arasında istenilen değere ayarlanabilir özelliktedir.

 Motor ve sürücüsü AC servo sistemli yapıdadır.

 Cihaz(Test gövdesi üzerinde) ve elektronik kontrol ünite konsolu acil durdurma butonu ile donatılmıştır.

 Cihaz çalışma voltajı 380 volt 50 Hz AC şebeke trifaze’dir.

 Cihaz +10°C ile +35°C sıcaklıklarda , +%20 ile %90 Rh şartlarında çalışabilir olmaktadır.

APARATLAR:

 Cihazla birlikte standart olarak üç tip çene takımı verilmektedir.

Ayak Pedallı Pnomatik Çene Sistemi

(Temsilidir.)

 30 kN’dan daha yüksek kapasiteli pnömatik (çift yandan kapamalı) bir takım (2 adet) çene ile donatılmıştır.

(5)

 Pnömatik çene takımının açma kapaması basınçlı hava ile yapılmaktadır.

 Malzemeye göre ağızları değiştirilebilmektedir. Ayrıca pnömatik çene takımı, çene açma kapama ve sıkma basıncını ayarlamak için ayak pedallı kontrol ünitesi ile donatılmıştır.

(Temsilidir.)

 Pnömatik çeneler iki tarafı da yandan sıkma sistemine sahiptir.

 Numunelerin kolayca yerleştirilmesine olanak sağlayacak şekilde tam açılabilmektedir.

 Çene ağızları arası açıklık en az 0 ile 22mm. arasında ayarlanabilmektedir.

 Çene mekanizması ve sıkma kuvveti en az 5 bar hava basıncı ile çalışabilmekte ve numuneleri (geotekstil, pcv, membran vb.) kaydırmayacak yapıda sıkma kuvveti uygulayabilmektedir. En fazla 7 barda 30kN’dan daha fazla sıkma kuvveti sağlayabilmektedir.

 Pnömatik çene ile birlikte genel malzeme testleri için;

 1 takım (4 tutucu olmak üzere) 0,75 mm. diş kalınlığında balıksırtı işlenmiş en az 50x60 mm tutma yüzeyi olan tırtıklı çelik çene ağız takımı verilmektedir.

 1 takım (4 tutucu olmak üzere) en az 50x210 mm tutma yüzeyi olan dalgalı çelik çene ağız takımı verilmektedir. Bu tip çene genelde jeotekstil çekme testleri için kullanılmaktadır.

(6)

6 BESMAK® Material Testing Machines| www.besmaklab.com Mekanik Çene Sistemi

 En az 50 kN luk Mekanik Çene (Mechanical Wedge Grip) verilmektedir.

(Temsilidir.)

 Bu tip çene sisteminin açma kapaması sıkmalı olarak yapılmaktadır ve malzemeye göre ağızları kolaylıkla değiştirilebilmektedir.

 Çeneyle birlikte 0 ile 20mm kalınlığındaki düz numunelerin test edilebileceği yüzeyi tırtıklı işlenmiş en az 25x50mm boyutlarında çelik çene ağız takımları verilmektedir.

 Numune kalınlığına göre çalışılabilecek çene ağızları verilmektedir ve çene ağzı değişimi çene cihazdan sökülmeden yapılabilmektedir.

 Çene (tek çene) ağırlığı en fazla 7,5 kg olmaktadır.

(7)

7 BESMAK® Material Testing Machines| www.besmaklab.com Yandan Sıkmalı Çene Sistemi

(Temsilidir.)

 En az 10kN kapasiteli vidalı, yandan sıkmalı (screw grips) çene takımı verilmektedir.

 Çene takımına uygun değiştirilebilen 1 takım (4 tutucu olmak üzere) en az 25x30mm tırtıklı yüzey çene ağzı verilmektedir. Çene ile en az 0 ile 25mm kalınlığındaki numuneler test edilebilmektedir.

 Bu tip çeneler genellikle jeotekstil, jeomembran, jeogrid, Jeokompozit, fiber ve plastik malzemelerin testinde kullanılmak için uygun yapıdadır.

 Tutucuları çenelere yerleştirmek için gerekli olan alet takımı çenelerle birlikte verilmektedir.

(8)

8 BESMAK® Material Testing Machines| www.besmaklab.com Tam Otomatik Ekstansometre

 Cihazla birlikte bir adet tam otomatik ekstensometre verilmektedir. Tam Otomatik Ekstensometre, ISO 9513 kriterlerini sağlamakta ve sınıf 0.5 olmaktadır.

(Temsilidir.)

 L0 (ilk ölçme boyu) aralığı en az 10 ile 700 mm olmaktadır.

 Uzama ölçme aralığı en az 700 – L0 mm olmaktadır.

 Ölçüm çözünürlüğü 0,1 µm daha yüksek olan bu ekstensometre yüksek performanslı, otomatik tutma sistemi ile donatılmış ve kullanımı kolay yapıdadır.

 Ekstensometre ölçüm hassasiyeti (accuracy) 1 mikrondan daha iyidir.

(9)

 ISO 6892-1 Method A kapalı çevrim testleri yapabilecek yeterliliktedir. Ayrıca verilecek olan tam otomatik ekstensometrenin ISO 527-1 standardı EK C'de belirtilmiş olan çekme modülü ölçüm yeterliliklerini sağladığı ekstensometre kalibrasyon sertifikası ile ibraz edilmektedir.

(Temsilidir.)

 Cihazda kullanılacak tam otomatik ekstensometre, test başlangıcında numune üzerine otomatik kapatılarak, deney sonuna kadar uzamayı ölçebilmektedir. Test başlangıcında tanımlanan konumuna ve Lo boyuna otomatik olarak gitmekte, ayrıca test sonunda otomatik olarak açılmaktadır. Otomatik kopma algılama sistemine sahip olmaktadır.

 Verilecek ekstensometrenin ölçme çatalları test başlangıcında numune üzerine otomatik olarak kapanabilmekte, kopma anına kadar numune üzerinde kaldıktan sonra otomatik olarak açılabilmektedir. İstendiği takdirde deney devam ederken kopma öncesinde herhangi bir noktada açılması bilgisayar programı üzerinden ayarlanabilir olmaktadır.

 Verilecek ekstensometrenin Lo boyu en az 10 mm ile 700 mm arasında ayarlanabilir olmaktadır. Ekstensometrenin Lo boyu bilgisayar programı üzerinden ayarlanabilmekte ve çatallar bu mesafeye otomatik olarak gidebilmektedir.

(10)

 Verilecek ekstensometrenin ölçüm çatalları en az 0 ile 30 mm arasındaki kalınlık ve çapa sahip numunelerde kullanılabilir olmaktadır.

ELEKTRONİK KONTROL ÜNİTESİ

Veri Toplama ve Kontrol Ünitesi

Almanya’dan ithal edilen EDC Kontrolör, yüksek teknolojiye sahip test makinalarında geniş bir kullanım alanına sahiptir. Özellikle veri toplama ve kapalı çevrim (geri besleme) kontrolü için tasarlanmış güçlü ve etkin bir sistemdir.

Tuşları ve ekranı olmayan EDC elektronik kontrolör, statik ve dinamik test makineleri için dizayn edilmiştir. Sabit kontrol, yüksek ölçüm hassasiyeti ve yüksek veri aktarma-toplama hızı (5kHz (5000Hz)) gibi özelliklere sahiptir. Ayrıca cihaz, kendini tanımlama ve kendini kalibre edebilme fonksiyonlarına da sahiptir. Günümüzde, statik ve dinamik test makinalarında yaygın olarak kullanılan en güvenilir cihazdır.

(Temsilidir.)

(11)

Eyleyiciyi (actuator) kontrol eden çıkış kanalına ek olarak, temel bir test makinasında bulunan tüm ölçüm kanalları cihazın üstünde mevcuttur.

Cihaz gerek elektronik gerekse yazılımsal olarak aşırı yük koruma sistemine sahiptir.

TEST&MOTION Bilgisayar Test Yazılımı

Test&Motion test yazılımı sayesinde testler bilgisayar ortamında gerçekleştirilebilmektedir. Testlerin anlık verileri, grafikleri, test sonuçları yazılım penceresinde gözlemlenebilmekte; sonuçlar ve grafikler bilgisayar ortamında saklanabilmekte ve çıktı alınabilmektedir. Yazılım firma/kuruma göre kişiselleştirilebilmekte, istenilen sonuçlar çıktı ekranına yansıtılabilmektedir.

Cross-head hareketi bilgisayar yazılımı sayesinde tek tuşla rahatça yapılabilmektedir ve cross-head test sonlandığında test ayarlarından belirleyebileceğimiz bir hız ile (maksimum 250 mm/dk) ilk konumuna dönmektedir.

(Temsilidir.)

(12)

Test ayarları ve cihaz ayarları yazılım sayesinde basit bir şekilde yapılabilmektedir. Ayrıca yazılım en az 9 dil desteklemektedir ve uzaktan yardım ile firmamız tarafından 7/24 online destek sağlanmaktadır. Yazılımın, Türkçe dil seçeneği mevcuttur.

 Cihaz kontrolü PC üzerinden olmaktadır. Buna ek olarak cihazla birlikte harici kumanda ünitesi verilmekte, test başlatma durdurma, test sonuçlarını görme vb. tüm işlemler bu kumanda ile yapılabilmektedir.

 Cihazın bilgisayara data aktarım hızı 5000 Hz ve daha yüksektir.

 Cihazın mekanik limit durdurucuları olmakta ve hareketli kısım bu durduruculara temas ettiğinde sistemi durdurabilmektedir.

 Çeneler arası mesafe ayarı, elektronik kontrol ünitesi ve/eya dijital kontrol paneli üzerinden yapılabilmektedir.

 Kontrol elektronikleri yük hücresi ve ekstensometre gibi algılayıcıları otomatik olarak tanıyabilmekte ve kalibrasyonlarını sağlayabilmektedir.

 Cihaz dijital ölçüm elektronikleri ve algılayıcı bağlantılarıyla birlikte verilmektedir.

 Cihazla birlikte verilecek elektronik kontrol ünitesi ve yazılımla senkronize çalışabilecek bir adet 0,01 mm çözünürlükte en az 0 ile 150mm uzunluğunda kumpas verilmektedir.

 Cihaz elektrik kesintilerinden zarar görmeyecek donanıma sahip olmaktadır.

 Elektronik kontrol ünitesi UPS ile korunmuş olmaktadır. Bu nedenle yeterli kapasitede bir adet UPS cihaz ile verilmektedir.

(13)

13 BESMAK® Material Testing Machines| www.besmaklab.com YAZILIM EKRAN GÖRÜNTÜLERİ ve ÖZELLİKLERİ

 Düz ve nervürlü metal malzemelerin ISO 6892-1 ve ISO 7438 standartlarına uygun olarak kopma yükü, kopma uzaması, maksimum yük, maksimum uzama vb. verilerini sunabilecek çekme, akma testleri yapar.

(Temsilidir.)

Grafik sonuç ekranı ve buna bağlı test sonuçları

(14)

 Aşırı yük koruma parametresine sahiptir. Aşırı yük anında sistemi otomatik durdurur.

(Temsilidir.) Aşırı yük koruma paraparametresi

(15)

 Üst akma, alt akma, maksimum gerilme, kopma gerilmesi, basma yükü vb. değerleri grafikte gösterilmektedir.

 Değişken hızlar uygulayabilmekte akma dayanımına veya belirlenen bir yük veya gerilme değerine ulaşıldığında daha önceden program yardımı ayarlanan şekilde cihaz hızını değiştirebilmektedir. Test boyunca hızlar (ön yükleme, akma bölgesi test yolu, test bitince geri dönüş vb.) ayarlanabilir olmaktadır.

 Yazılım akma mukavemetini (offset, alt ve üst akma noktası, sıfır eğim vb.) hem otomatik olarak hem de kullanıcı tanımlı olarak hesaplayabilmektedir.

 Cihaz deney başlangıcında (gerekirse tek tuş ile) otomatik olarak sıfırlama yapabilmektedir.

(Temsilidir.)

Sensörlerin başlangıç sıfırlama fonksiyonu

(16)

 Otomatik kopma algılama sistemine sahiptir.

 Grafikte üzerinde seçilen noktanın kopma uzama oranı, toplam üniform uzama oranı rakamla gösterilmektedir.

(Temsilidir.)

Kullanıcı tarafından belirlenen yük ve yük kaybı oranında test sonlandırılır.

(17)

 Test sonunda istenildiği takdirde otomatik olarak geri dönme özelliği vardır.

(Temsilidir.)

Test sonunda otomatik geri dönme özelliği

(18)

 Uzama ölçer bağlanabilme özelliğine sahiptir. Uzama ölçer tanıma ekran görüntüleri aşağıdaki gibidir. Yazılım ve uzama ölçer senkronize bir şekilde çalışmakta ve istenilen testler gerçekleştirilebilmektedir.

(Temsilidir.) Video ekstansometre tanıma ekran görüntüsü

(19)

19 BESMAK® Material Testing Machines| www.besmaklab.com (Temsilidir.)

(Temsilidir.)

(20)

 Kontrol elektronikleri, yük hücresi ve ekstansometre gibi algılayıcıları otomatik olarak tanıyabilir ve kalibrasyonlarını sağlayabilme.

(Temsilidir.)

 Bütün yük hücresi ayarlarını ve kalibrasyon parametrelerini otomatik olarak tanıyabilmektedir.

Yük hücresi ve ekstansometre algılayıcılarını tanıma fonksiyonu

(21)

 Yük hücresi prese bağlı konumdayken, uluslararası izlenebilirliği olan kalibrasyon işlemi gerçekleştirilip sertifikalandırılmakta, belgesi kuruma teslim edilmekte ve pres sınıf 0,5 (çekme ve basma yönünde) olmaktadır. Kalibrasyon işlemi cihazın teslim edildiği yerde yapılmaktadır.

(Temsilidir.)

Yük, deplasman, deformasyon ve diğer sensör kontrollü kalibrasyon fonksiyonu

(22)

 Gerinme kontrollü deney yapılır. Gerinme hızı standart değerler set edilebilir ve toleransları karşılar.

(Temsilidir.) Gerinme hızı kontrol fonksiyonu

(23)

 Yükleme hızları set edilebilir.

(Temsilidir.) Yükleme hızı kontrol fonksiyonu

(24)

 Test öncesi, numuneye üzerinde oluşabilecek dolaylı yükleri (çene sisteminden kaynaklanabilecek yükler, mekanik sistemden kaynaklanabilecek yükler vb.) algılayarak, bu yüklerin test sonucunu etkilemesini önleyecek olan doğrudan yük ölçüm sistemine sahiptir(sıfırlama yapmadan).

(Temsilidir.)

Hidrolik çenelerde numune üzerinde oluşabilecek dolaylı yükleri alma ve doğrudan yük ölçümü fonksiyonu

(25)

 Y ekseninde yük veya gerilme, x ekseninde şekil değiştirme veya birim şekil değiştirme değerleri ile numuneye ait grafikler çizilebilmektedir.

(Temsilidir.)

 Grafiğin üzerinde herhangi bir nokta seçildiğinde o noktaya ait yük/gerilme, şekil/birim şekil değiştirme değerleri gösterilmektedir.

 Grafik üzerinde yer alan noktalar işaretlendiğinde arada kalan alan hesaplanabilmektedir. Grafik üzerinde bir nokta seçildiğinde bu noktadan şekil değiştirme eksenine elastik bölgedeki doğrunun eğimiyle eşit olacak şekilde doğru çizilebilmektedir.

 Bir parti içerisinde birden fazla numuneye deney yapıldığında istenildiğinde her bir numuneye ait grafik görülebilmektedir.

(26)

 Cihaz yazılımı birden fazla sonucun ortalaması alınırken kullanıcı tarafından yazılımda tanımlanan sapma değerini aşan sonuçları ortalamaya katmayacak şekilde rapor oluşturabilmektedir.

 Elastik bölgedeki doğrunun eğimi ve Elastisite Modülü ISO 527:2012 standardında tanımlandığı şekilde ölçülebilmektedir.

 Cihazın PC yazılımı; yük ve deformasyon değerlerini test esnasında gösterebilmekte, test hızı ayarı, maksimum minimum limit durdurma, deformasyon kapasitesine ulaşıldığında otomatik durdurma özelliklerine sahip olmaktadır.

(27)

 Grafiğin üzerinde herhangi bir nokta seçildiğinde o noktaya ait yük/gerilme, şekil/birim şekil değiştirme değerlerini gösterir.

(Temsilidir.)

Grafik üzerinde seçilen herhangi bir noktaya ait test bilgileri

(28)

 Her bir numune takımına ait veriler ayrı-ayrı dosyalara saklanmakta, diğer bir deneye geçildiğinde bilgiler silinmemektedir. Deney raporunda asgari deney numunesinin tanımı, malzemenin özellikleri, deney numunesinin tipi, deney numunesinin hazırlanış şekli, uzamanın nasıl ölçüldüğü ve deney sonuçları görülebilmektedir. Ayrıca deney raporu numune laboratuvar numarası, deney tarihi, numuneyi gönderen, ilgi yazı tarih ve sayısı, deneyi yürüten kişilerin unvan ve imzaları sağlamaktadır.

 Yapılan her test sonucu bilgisayar ortamında saklanabilmekte, gerektiğinde aynı koşullarda test gerçekleştirmek üzere bu sonuçlara ilave yeni testler yapılabilmektedir.

Bu sayede eski ve yeni gerçekleştirilmiş olan testler aynı grafik ve raporlama bölümünde görülebilme yeteneğine sahip olmaktadır.

 Test sonuçları raporlandırılabilir ve raporlar Word, PDF formatında oluşturulabilir olmaktadır. (PDF programı verilen bilgisayarlarda yüklü olmaktadır.) Hangi test sonuçlarının raporda gösterilip gösterilmeyeceği kullanıcı tarafından tanımlanabilir olmaktadır. Test raporu formatı gerektiğinde logo, tablo, resim, yazı, numune bilgisi vb.

içeren bilgilerin eklenmesi, çıkarılması, düzeltilmesi için kullanıcı tarafından değiştirilebilir olmaktadır. Test verileri ASCII ve/veya csv. vb. formatında veya benzeri bir formatta export edilebilmektedir.

 Çenelerin sıkma esnasında numunelere zarar vermesini engellemek için cihazın numune koruma özelliği olmaktadır. Bu sayede sıkma esnasında numune üzerine fazla yük binmesi durumunda sistem yükün numuneye zarar vermeyeceği şekilde çalışabilir olmaktadır.

 Teste başlamadan önce cihazda, numuneye program yardımıyla ön yükleme (preload) verilebilmektedir.

 Ölçüm sistemi Metrik ve SI olmaktadır.

(29)

 Cihaz yazılımı Windows 7 veya daha güncel bir Windows tabanlı olarak çalışmaktadır. PC ile haberleşme Ethernet bağlantılı olmaktadır.

 Yazılım lisanslı CD ile verilmekte ve süresiz kullanıma uygun olmakta, kullanım arayüzü Türkçe ve İngilizce olabilmektedir.

 Yazılım şifre korumalı olup, çok kullanıcı tarafından kullanılmaya ve kullanıcılara yetki tanımlamaya imkan tanımaktadır.

 Cihaz yazılımı yardım konularını içeren menüye sahip olmaktadır. Kullanıcı test esnasında ihtiyaç duyulduğunda yardım menüsüne girerek ilgili konuda gerekli bilgiye ulaşabilmektedir.

 Cihazın kullanımında, bakım ve işletmesinde ihtiyaç duyulacak tüm alet ve edevat cihazla birlikte verilmektedir.

 Firmamız, cihazda kullanılan test programının sürekli güncellenmesi için teknik destek sağlamaktadır.

 Lastik, plastik, geosentetik vb. malzemelere ait numunelerin hazırlanabileceği 4 adet manuel numune hazırlama presi verilmektedir.

 Numune hazırlama presi manuel olarak kullanıma uygun, numune üzerine yük kollu sistem hareketiyle sağlanabilecek nitelikte olmaktadır.

 Kesilecek numunelerin üzerine konulacağı kesme tablası en az 200x200 mm olmaktadır.

Kesme tablası üzerinde tablaya uygun boyutta kesme sırasında kesme kalıplarına zarar vermeyecek plastik koruyucu olmaktadır.

 En az 0...15mm kalınlığındaki numunelerin kesilmesine uygun aralığa sahip (stroke) olmaktadır.

(30)

 Pres ile birlikte verilecek kesme (bıçak) seti aşağıdaki ölçülerde ve her birinden 2 adet (her pres için ikişer adet, toplam 32 adet) olmaktadır. Kesme bıçakları (kalıpları) yekpare üretim çelik olmakta, tahta vb. malzemelere gömülü halde olmamaktadır.

 EN ISO 527-3 Numune Tip 5 (Figür 2)

 EN ISO 527-3 Numune Tip 1B (Figür 3)

 ISO 34-1 Method A, Şerit şeklindeki deney numunesi (Figür 1)

 ISO 34-1 Method B, Açılı test numunesi (Figür 2)

 Kesme kalıpları numune hazırlama presine kolaylıkla sökülüp takılabilir nitelikte olmaktadır.

 4 numune hazırlama pres ve 4 prese ait 32 kesme bıçağı teslim edilmektedir.

UZAKTAN KUMANDA KONSOLU

 Kablolu yapısı sayesinde geniş bir kullanım alanı sunan RMC El Kumandası ile kontrolör üzerinden test hızı ayarı, hareketli crosshead hareket kontrolü, yük/deformasyon, uzama-% uzama değerlerinin gerçek zamanlı gösterimi, aktüatör kontrolü (aşağı ve yukarı yönde hızlı hareket ettirme), maksimum - minimum limit durdurma ve deformasyon kapasitesine ulaşıldığında otomatik durdurma vb. işlemler yapılabilmektedir.

 Cihazda çapraz kafayı konumlandırmasını ve başlatma, durdurma, duraklatma gibi temel sistem kontrolü işlevlerini gerçekleştirmesini sağlayan el kontrol ünitesi bulunmaktadır.

 Mıknatıslı yapısı sayesinde herhangi bir metal kısma tutturulabilmektedir.

(31)

 Cihaza bağlı bilgisayar en az Intel i7 veya daha üzeri işlemcili, en az 6 GB ram ve en az 750 GB kapasiteli harddiske sahip olmaktadır. Cihazla birlikte verilecek olan bu bilgisayarın işletim sistemi Windows 7 veya üzeri bir sistem olmaktadır. Bilgisayar lisanslı bir ürün olmaktadır ve toplama olmamaktadır. Bilgisayarın kurulumunda kullanılan tüm programların orijinal kurulum yazılımları bilgisayar ile birlikte verilmektedir. Bilgisayara ait klavye, mouse vb. tüm gereksinimler eksiksiz olarak verilmektedir.

(32)

 Bilgisayar ile birlikte verilecek monitör en az 22" LCD monitör olmaktadır.

 Cihaz donanımı ve yazılımı ile uyumlu çalışacak, endüstriyel kullanım için tasarlanmış uluslararası piyasada kalitesini ispatlamış ana bilgisayar üreticilerinden biri tarafından üretilmiş, hem bilgisayar üreticisinin hem de cihaz üreticisinin garantisi altında olan bilgisayar ünitesi, renkli lazer yazıcı ile birlikte teslim edilmektedir. Hem bilgisayar hem de yazıcı lokal ağa bağlanabilir ve çalışabilir özellikte olmaktadır.

 Cihazlarda kullanılmak üzere 1 adet dizüstü taşınabilir bilgisayar (laptop) verilmektedir.

Verilecek cihaz X1 carbon 16gb ram, 512 gb SSD disk, i7 işlemci ve yedinci nesil bir bilgisayar olmaktadır.

(33)

 Teslim edilecek her cihaza ait tüm gereksinim ve aksesuarlar her cihaz için ayrı ayrı teslim edilmektedir.

 Cihaz hareket iletim mekanizması ve bağlantıları hassas ve sessiz çalışmayı temin edecek nitelikte olmaktadır.

 Cihazın en yüksek yük seviyesindeki, ses değeri 1 m mesafede 70 db (A)’dan daha az olmaktadır.

 Cihaz teslimatında garanti belgesi, CE uygunluk belgesi ve satış sonrası yeterlilik belgesi verilmektir. Cihazla teslim edilen ölçme aksesuarlarına ait kalibrasyon sertifikaları da verilmektedir. Teslim esnasında cihaza ait kalibrasyonlar TÜRKAK veya uluslararası kabul görmüş bir kurum tarafından konusunda akredite olmuş bir laboratuvar/firma/kuruluş tarafından kalibre edilmekte ve kalibrasyon sertifikası verilmektedir.
