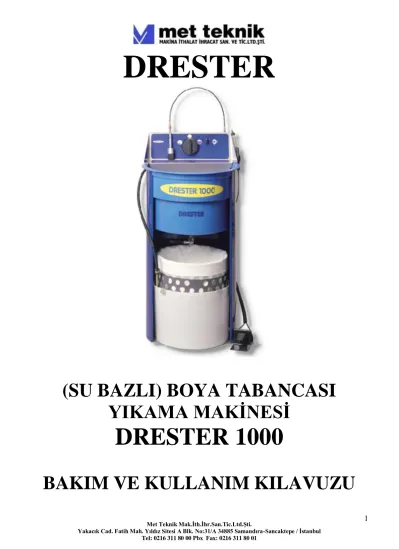

DRESTER
(SU BAZLI) BOYA TABANCASI YIKAMA MAKİNESİ
DRESTER 1000
BAKIM VE KULLANIM KILAVUZU
MAKİNANIN AMACI:
BU MAKİNA SU BAZLI BOYALARDA KULLANILAN BOYA TABANCALARINI TEMİZLEMEK İÇİNDİR. BOYA İMALATÇISINA BAĞLI OLARAK PIHTILAŞIP TOPAKLAŞMA SÜRESİ TEMİZLEME SUYUNUN YENİDEN KULLANILMASINI BELİRLER. TOPAKLAŞAN BİRİKİNTİLERİ ALDIKTAN SONRA KALAN SUYU
KANALİZASYONA DÖKMEK İÇİN ÜLKENİZİN İLGİLİ OTORİTESİNE BAŞVURMENIZ GEREKEBİLİR.
MONTAJ:
MAKİNA BİR KARTON KUTU İÇİNDE GÖNDERİLİR.10-12 LİK BİR ANAHTARLA TÜM MONTAJI
YAPABİLİRSİNİZ. 1. RESİMDEKİ GİBİ PARÇALARI BİR ARAYA GETİRİN VE VANA KONSOLUNU 4 ADET M6 SOMUNLA TUTTURUN. KONSOLA BAĞLARKEN HORTUMLARIN DOLANMAMASINA DİKKAT EDİN.
HORTUMLARI DAHA SONRA AYAK PEDALINA , TEMİZLEME FIRÇASINA RESİM 2 DEKİ GİBİ BAĞLAYIN.
BAĞLANTILAR:
5-12 BAR BASINÇTA HAVAYI MAKİNA GİRİŞİNE BAĞLAYIN (2. RESİMDEKİ 2 NUMARA). BAĞLANACAK HAVA SUSUZ VE TEMİZ OLMALIDIR BU BAKIMDAN BİR FİLTRE VE SU TUTUCUDAN GEÇİRİP MAKİNAYA KURU VE TEMİZ HAVAYI BAĞLAYIN.NEMLİ VE KİRLİ HAVA MAKİNANIZIN ÇALIŞMA ÖMRÜNÜ
ETKİLEYECEK VE GARANTİ DIŞINA ÇIKARTACAKTIR.
2 . RESİMDEKİ 2 NUMARALI YERE TEMİZ SU HATTINI BAĞLAYIN.BOŞALTMA HORTUMUNU (2.RESİM 3 NUMARA) SU BOŞALTILACAK YERE ÇEKİP SAĞLAMCA TUTTURUN. MAKİNADA STATİK ELEKTRİK OLUŞMAMASI İÇİN TOPRAK HATTINI BAĞLAYIN.
BU KULLANIM KLAVUZUNU HER ZAMAN MAKİNANIN YANINDA BULUNDURUN.
EMNİYET VANASI:
EK BİR EMNİYET İÇİN MAKİNADA TEMİZ SU BAĞLANTISINDA BİR KAPATMA VANASI VARDIR (RESİM 2 NUMARA 7).ŞEBEKE SUYUNDA GECELERİ AŞIRI BASINÇ OLABİLECEĞİ GÖZ ÖNÜNE ALINARAK BU VANA GÜN SONUNDA MAKİNA ÇALIŞMAZ DURUMA GEÇİNCE KAPATILMALIDIR.
İZİN VERİLEN SOLVENTLER:
BU MAKİNA SU BAZLI BOYALARDA KULLANILAN BOYA TABANCALARI İÇİN YAPILMIŞTIR. TİNER BAZLI BOYA ATAN TABANCALAR İÇİN YAPILMADIĞINDAN SOLVENT OLARAK TİNER KULLANILMAMALIDIR.
KULLANIMDA DİKKAT EDİLECEKLER
RESİM3 DEKİ 5 NUMARALI KONUM SEÇİCİNİN YERİNE BİR KLİK SESİ İLE TAM OTURMASI GEREKLİDİR.
BOYA TABANCASININ TAM TEMİZLİĞİ İÇİN BOYADAN HEMEN SONRA YIKANMASI ÇOK ÖNEMLİDİR.
1.TEMİZLEME:
MAKİNA İLK KULLANIMDAN ÖNCE RESİM 1 DEKİ 5 NUMARALI HAZNENİN DÖRTTE ÜÇÜ TEMİZ SU İLE DOLDURULMALIDIR. BU SU DAHA SONRA RE-SİRKÜLE SU OLARAK YENİDEN KULLANILABİLİR.
BOYA TABANCASINDA KALAN BOYAYI AYRI BİR KABA DÖKÜN. KONUM ANAHTARINI (RESİM 3 NUMARA 5) YIKAMA KONUMUNA GETİRİN (RESİM 3 NUMARA1). AYAK PEDALINA BASILDIKÇA DEVRİDAİM OLAN SU TEMİZLEME FIRÇASININ İÇİNDEN POMPALANIR. BOYA TABANCASINI BU TEMİZLEME FIRÇASI İLE TEMİZLEYİN.
DAHA SONRA BOYA TABANCASININ BOYA KANALINI TEMİZ SU İLE DURULAYIN. DURULAMA
TABANCASININ KONİK NOZULUNU BOYA TABANCASININ BOYA KANALINA BASTIRIN (RESİM 1 NUMARA 11). SPREY TETİĞİNE BASARAK PEŞPEŞE TABANCAYI DURULAYIN.DAHA SONRA TABANCA DIŞ
GÖVDESİNİ DURULAMA TABANCASINI KULLANARAK DURULAYIN.
2 PİS SU HAZNESİNİN BOŞALTILMASI:
SU SEVİYESİ ÇALIŞMA PLATFORMUNUN SEVİYESİNE ULAŞINCA (RESİM 1 NUMARA 10) , TOPAKLAŞTIRMA SÜRECİ BAŞLAMALIDIR.ÖNCELİKLE PİS SU HAZNESİ BOŞ OLMALIDIR.
RESİM 3 DEKİ 5 NUMARALI ANAHTARI BOŞALTMA KONUMUNA GETİRİN (RESİM 3 NUMARA 3) VE POMPANIN VANAINI AÇARAK (RESİM 3 , NUMARA 4) BOŞALTMAYA BAŞLAYIN.POMPAPİS SU HAZNESİNDEKİ SUYU BOŞALTMA HORTUMUNDAN KANALİZASYONA BOŞALTACAKTIR.
POMPA NORMALDEN HIZLI ÇALIŞMAYA BAŞLADIĞINDA PİS SU HAZNESİ BOŞALMIŞ DEMEKTİR.BU DURUMDA POMPA HAVA EMMEKTEDİR AMA POMPAYA BİR ZARARI OLMAZ.
3 TOPAKLAŞTIRMA
TOPAKLAŞTIRMA SÜRECİ ÇOK DİKKATLİ OLARAK YAPILMALIDIR, BİRİKEN BOYA PARÇALARINDAN MÜMKÜN OLAN EN BÜYÜK TOPAK YAPILMALIDIR.AKSİ TAKDİRDE FİLTRE HEMEN TIKANIP BİR DAHA KULLANILMAYACAK HALE GELECEKTİR.
A- ÇALIŞMA PLATFORMUNU ÇIKARTIN (RESİM 1 NUMARA 10)
B- (RESİM 3 NUMARA 5) ANAHTARI KARIŞTIR (RESİM 3 NUMARA 2) KONUMUNA GETİRİN.
POMPANIN VANASINI AÇIN (RESİM 3 NUMARA 4) .BU KONUMDA POMPAYA SADECE HAVA GELECEĞİNDEN SUDA HAVA KABARCIKLARI OLUŞACAK VE KARIŞIM BAŞLAYACAKTIR.
C- TOPAKLAŞTIRMA TOZUNU BOYA ÜRETİCİSİNİN TAVSİYESİ KADAR EKLEYİN.BİR FIRÇA YARDIMIYLA SUYLA İYİCE KARIŞTIRIN.
D- POMPAYI BİRKAÇ DAKİKA ÇALIŞTIRIN.SUYU İYİCE KARIŞTIRARAK DİBE ÇÖKMÜŞ OLAN TOPAKLAŞTIRMA TOZUNU KARIŞTIRIN.
E- ARADA SIRADA POMPAYI 30 SN DURDURMANIZ TOPAKLAŞMAYI ARTIRACAKTIR.TOPLAM TOPAKLAŞMA SÜRESİ 5-10 DAKİKA ARASIDIR.(KULLANILAN TOPAKLAŞMA TOZU MİKTARI VE KİRLİLİK DERECESİNE BAĞLI OLARAK).
TOPAKLAŞMA BİTTİKTEN SONRA POMPANIN VANASINI KAPATIN.
4. FİLTRELEME
8702 VE 8701 NUMARALI ORİJİNAL DRESTER FİLTRELERİ KULLANIN.
(RESİM1 NUMARA 9) BOŞALTMA VANASINI AÇIN VE YIKAMA KABINDAKİ SUYU (RESİM 1 NO 2) PİS SU KABINDAKİ FİLTRELERİN ÜZERİNE TAMAMEN BOŞALTIN. TEMİZLEME FIRÇASIYLA YIKAMA KABINININ
İÇİNİ TEMİZLEREK TÜM TOPAKLARI FİLTRELER ÜZERİNE AKITIN.BU İŞLEM BİTTİĞİ ZAMAN BOŞALTMA VANASINI KAPATIN, YIKAYICINIZ İKİNCİ KULLANIMA HAZIRDIR.
FİLTRELERİ DEĞİŞTİRMEK.
KABA FİLTRELER (RESİM 4 NO 2) DÖKÜLEN ÇAMUR HALİNDEKİ TOPAKLARIN ÇOĞUNU TOPLAR, ANA FİLTRE İSE (RESİM 4 NO 1) KÜÇÜK BOYA PARÇACIKLARINI TOPLAR.
HER TOPAKLAŞTIRMADAN SONRA KABA FİLTRE ÜZERİNDEKİ BİRİKİNTİYİ TEMİZLEYİN.(KOMPLE KURUMUŞSA KALINTILARI AYIRMAK DAHA KOLAYDIR).BU ŞEKİLDE TEMİZLEYEREK KABA FİLTREYİ 10 DEFA KULLANABİLİRSİNİZ.
ANA FİLTRE ZAMAN İÇİNDE KÜÇÜK PARÇACIKLAR NEDENİYLE TAMAMEN TIKANACAKTIR.GENELDE ANA FİLTRE 5 TOPAKLAŞMADAN SONRA DEĞİŞTİRİLMELİDİR.EĞER MAKİNA AZ KULLANILIRSA ANA FİLTRE 1-2 AYDA BİR DEĞİŞTİRİLMELİDİR.
ÖNEMLİ NOT: TOPAKLAŞMA ÇAMURLARI ÇEVRE BAKANLIĞININ ÖNERDİĞİ ŞEKİLDE ATILMALIDIR. BU KONUDA BOYA ÜRETİCİNİZE DANIŞIN.
SU ŞEBEKESİNE BAĞLAMADAN ÇALIŞTIRMA
EĞER SADECE DEVRİ DAİM SU KULLANMAK İSTİYORSANIZ (FİLTRE ALTINDAN ÇIKAN SU) MAKİNA AŞAĞIDAKİ GİBİ BAĞLANMALIDIR.
DURULAMA TABANCASI SEMBOLÜNÜ KAPATAN ETİKETİ ÇIKARTIN (RESİM 5 NO 1).HORTUMU
DURULAMA TABANCASINA BAĞLAYIN (RESİM 5 NO 2). BU DURUMDA MAKİNA SADECE SİRKÜLE SU İLE ÇALIŞACAKTIR. KONUM ANAHTARINI (RESİM 3 NO 5) DURULAMA TABANCASINA (RESİM 5 NO 1)
ÇEVİRİN. AYAK PEDALINA BASTIĞINIZ SÜRECE (RESİM 1 NO 7) SİRKÜLE SU DURULAMA TABANCASINA GİDECEKTİR.
GARANTİ:
MAKİNANIZ BU KLAVUZDA TANIMLANAN ŞEKİLDE VE ORİJİNAL YEDEK PARÇALARIYLA ÇALIŞTIRILDIĞI TAKDİRDE “HEDSON TECHNOLOGIES AB” GARANTİSİ ALTINDADIR. SERVİS İLE İLGİLİ TELEBİNİZ OLDUĞU TAKDİRDE MAKİNANIZIN SERİ NUMARASINI BELİRTEREK ÜLKENİZDEKİ TEMSİLCİMİZE BAŞVURUN.
TİP: DRESTER 1000
SU KAPASİTESİ: 35 LT
BASINÇLI HAVA: 5-12 BAR , 100 LT/DK DEBİDE AĞIRLIK : 24 KG
BOYUTLAR: 1180 MM BOY, 590 MM ÇAP FIRÇADA DEBİ: 1,5-2 LT/ DK
SES: 1 MT MESAFEDE 71 DB
RESİM 1
1- VANA KONSOLU 2-GÖVDE 3-AYAKLAR 4- FİLTRE SEPETİ 5-PİS SU HAZNESİ 6-FİLTRE
7- AYAK PEDALI 8-EMME BORUSU 9-BOŞALTMA VANASI 10- ÇALIŞMA PLATFORMU 11-TEMİZLEME TABANCASI
12-TEMİZLEME FIRÇASI
RESİM 2
1 HAVA BAĞLANTISI
2 ŞEBEKE SUYUNA BAĞLANTI 3 BOŞALTMA HORTUMU 4 AYAK PEDALI HORTUMU
5 TEMİZLEME FIRÇASINA GİDEN HORTUM 6 TEMİZLEME TABANCASINA GİDEN HORTUM 7 EMNİYET VANASI
RESİM 3 1- TEMİZLEME
2- KARIŞTIRMA 3- BOŞALTMA 4- POMPA
5- KONUM SEÇİCİ ANAHTAR
RESİM 4 1- ANA FİLTRE 2- KABA FİLTRE
RESİM 5 1- DURULAMA TABANCASI İKONU
2- DURULAMA TABANCASI BAĞLANTI NOKTASI
